椅套 - 座椅坐垫 - 驾驶位座椅（Model Y L） ((拆卸和更换))
校正代码
13010701402
FRT
1.02
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：

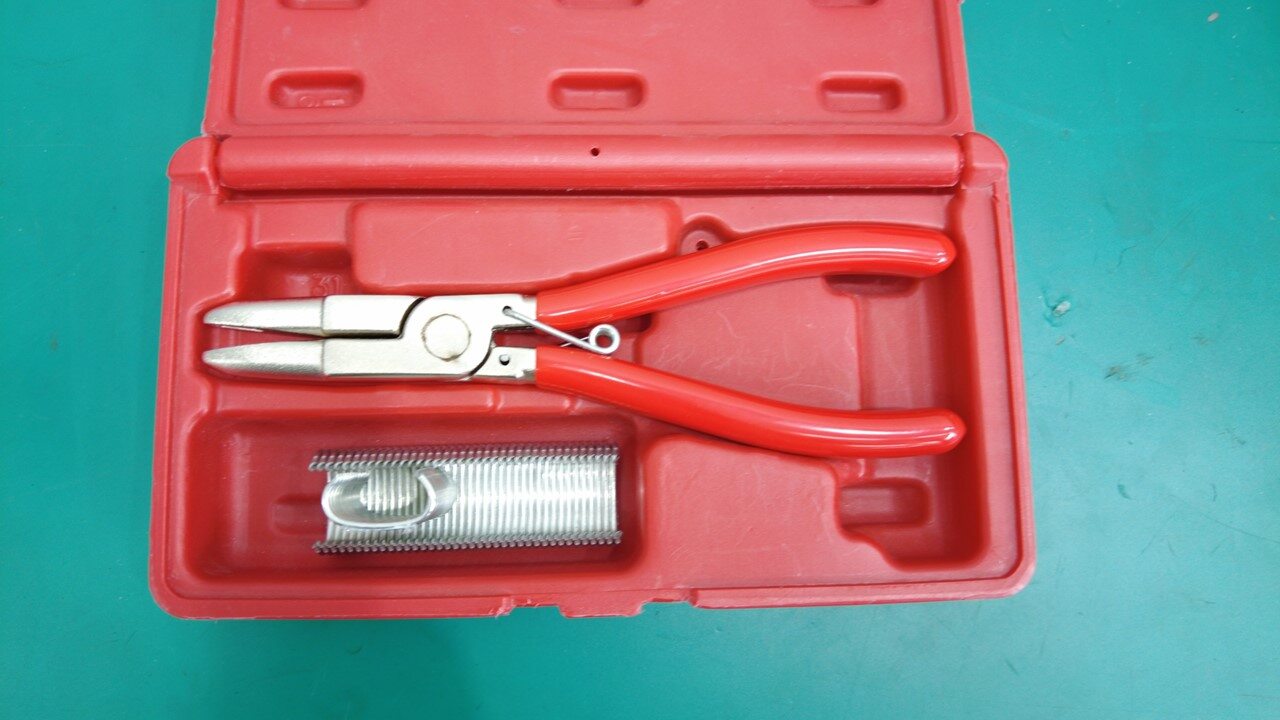

- 1501599-00-A，拱环钳
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。
拆卸
- 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
- 拆下驾驶位座椅外侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
- 拆下驾驶位座椅内侧护板支架。请参阅 支架 - 侧护板 - 内侧 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
-
旋转座椅，以接触座垫框架底部。
TIp防止座垫受损。
-

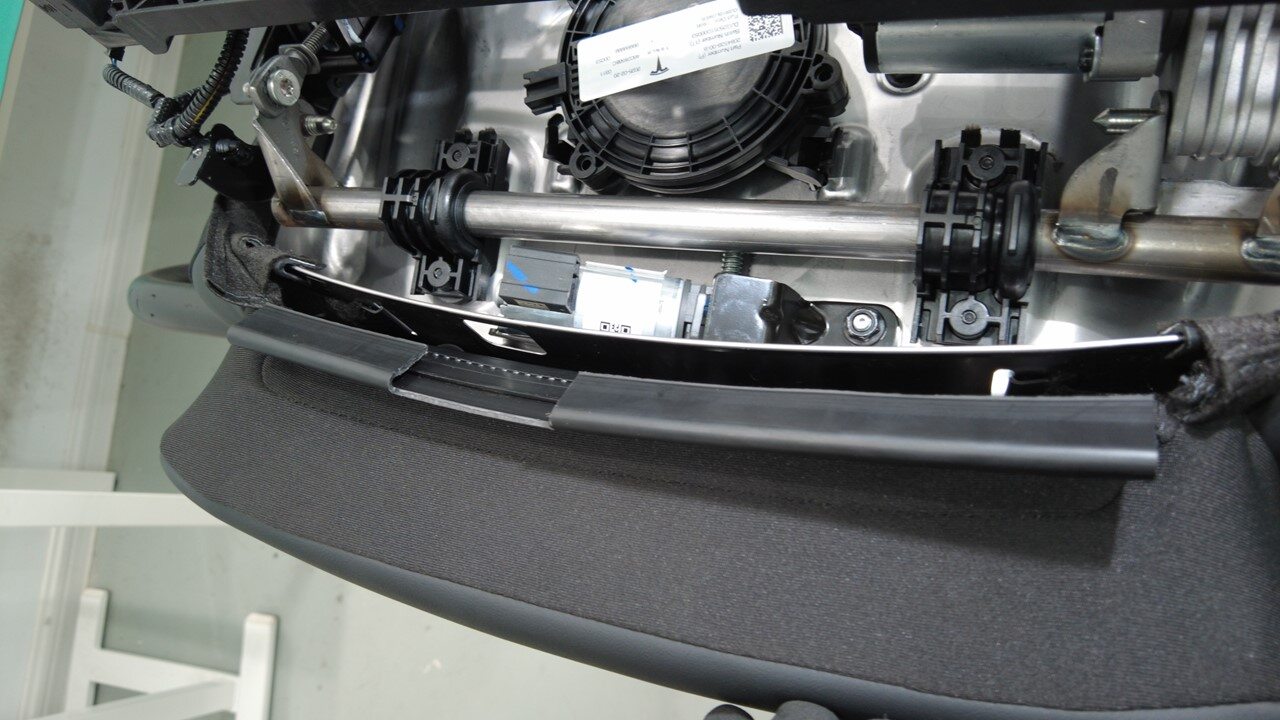

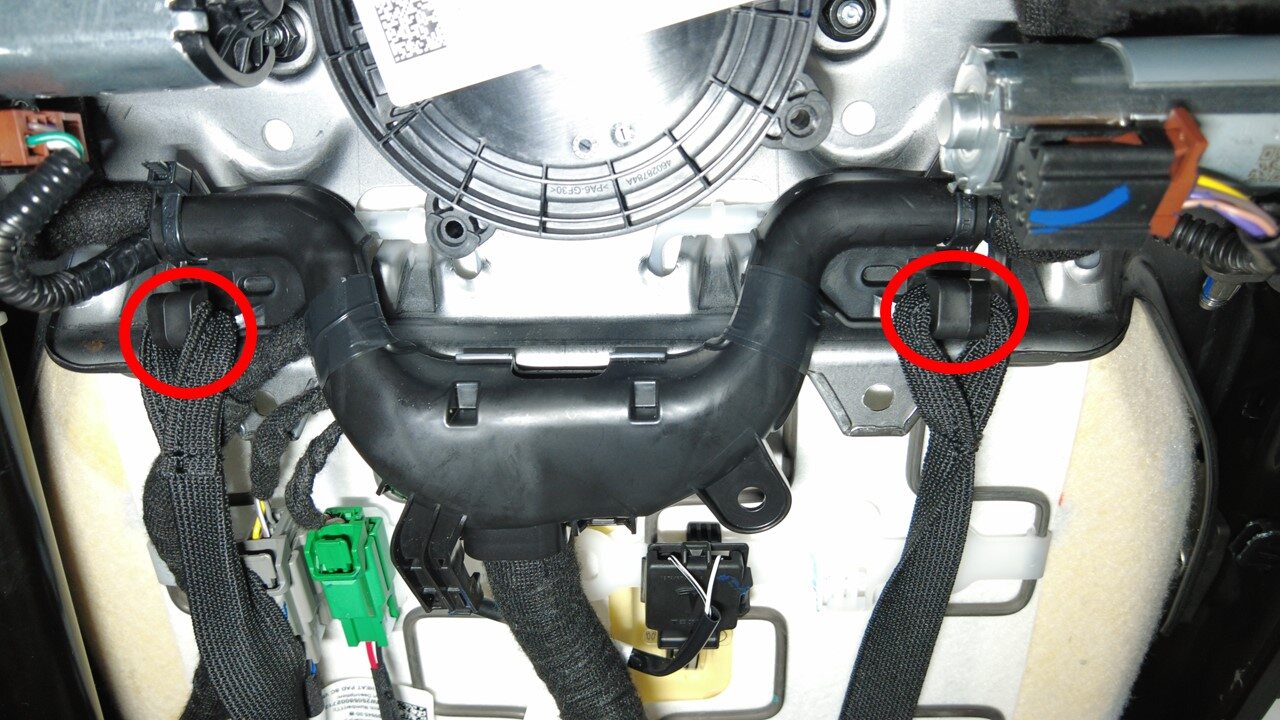

松开座椅靠背下部的系带（2 个），然后将座椅靠背板从座椅底部拉离。
-

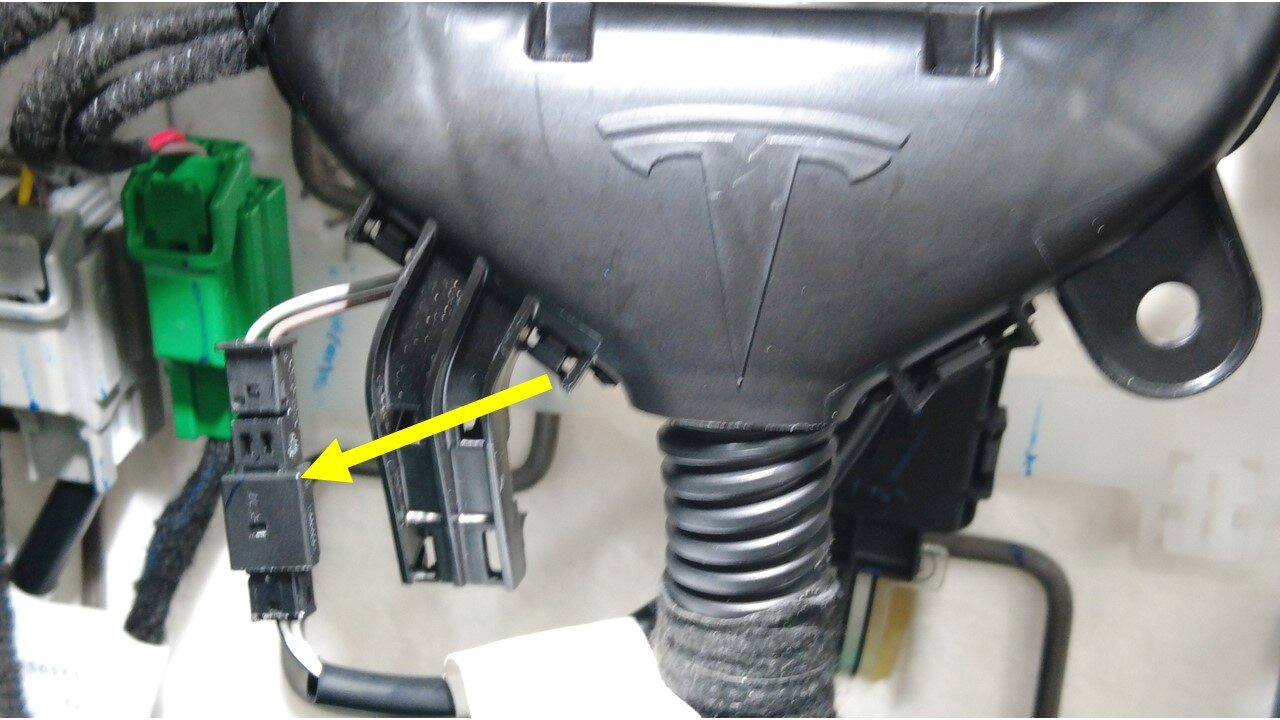

断开驾驶位座椅靠背加热器连接器。
-
向前滑动驾驶位座椅靠背加热器连接器，将其从座椅总成上松开。
-

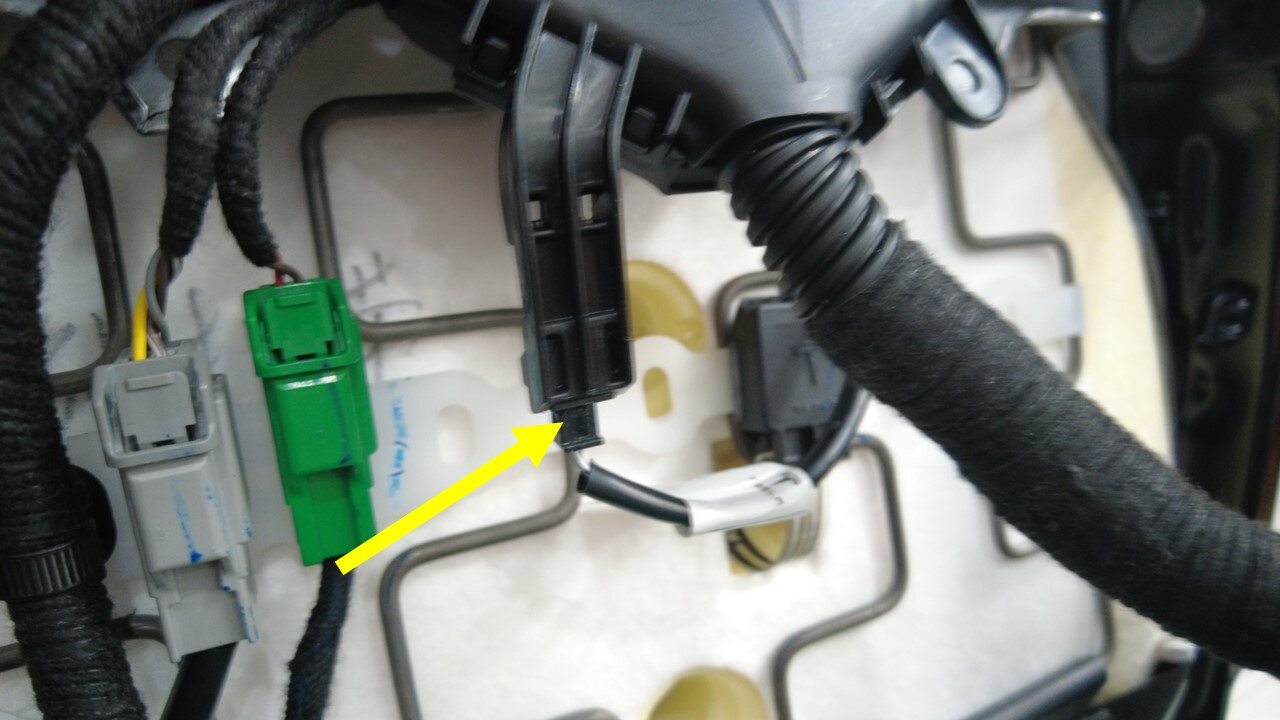

断开驾驶位座垫加热器连接器。
-
向前滑动驾驶位座垫加热器连接器，将其从座椅总成上松开。
-

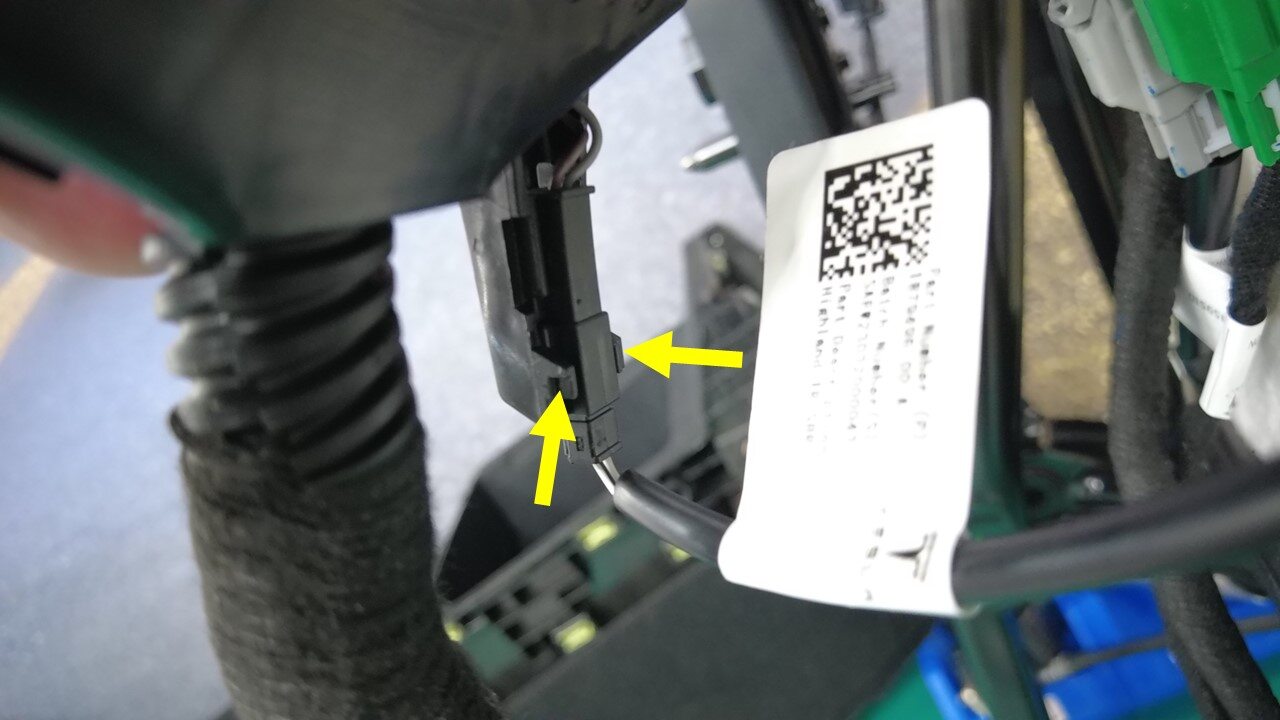

断开驾驶位座椅占用传感器连接器，然后将线束置于一旁。
-

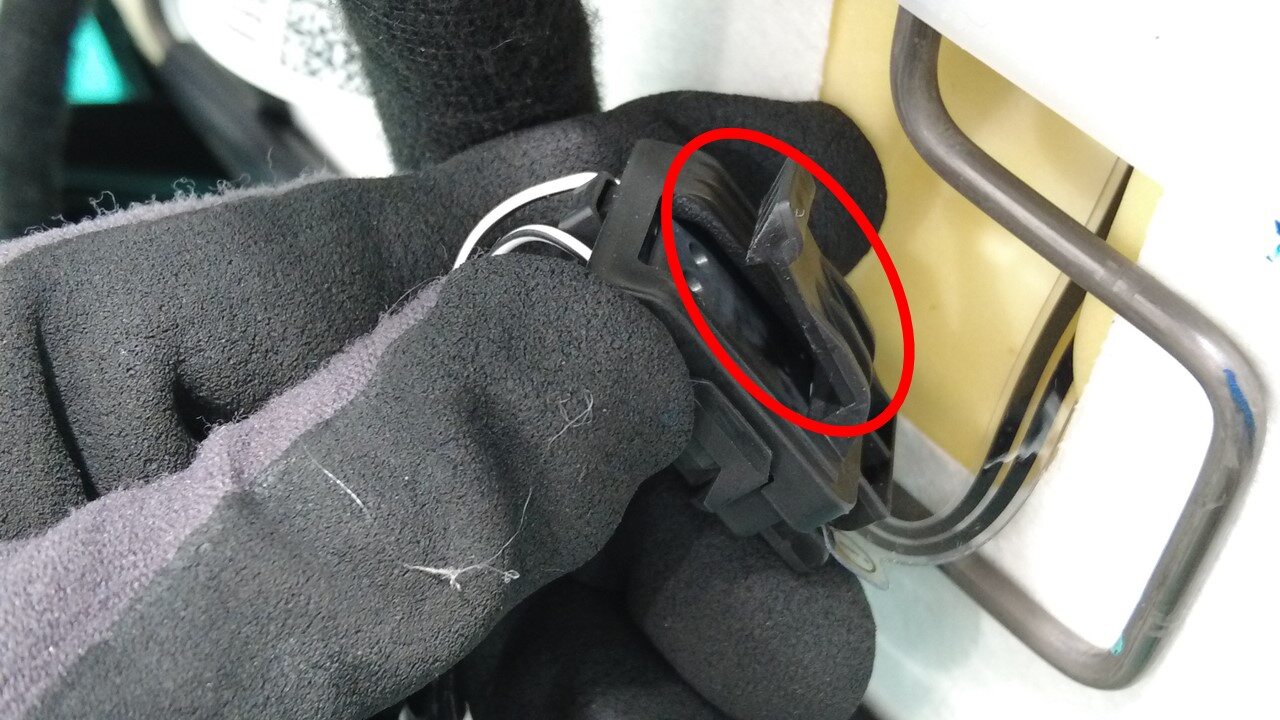

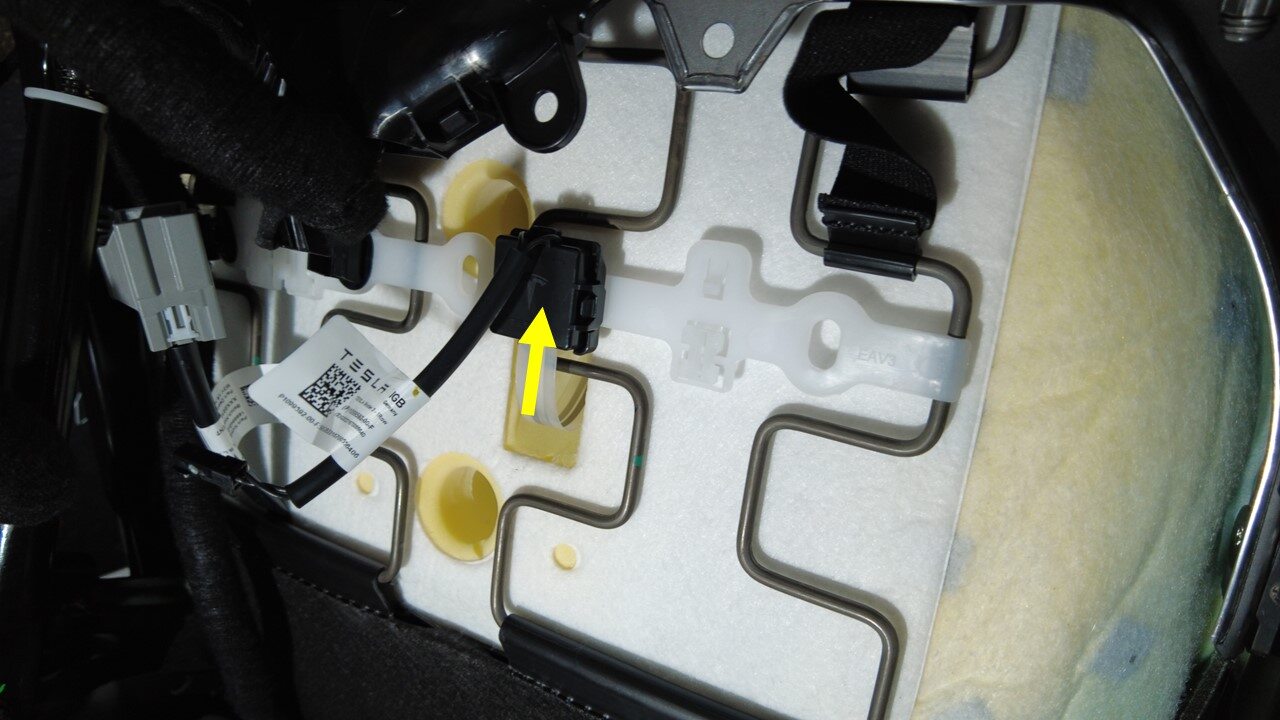

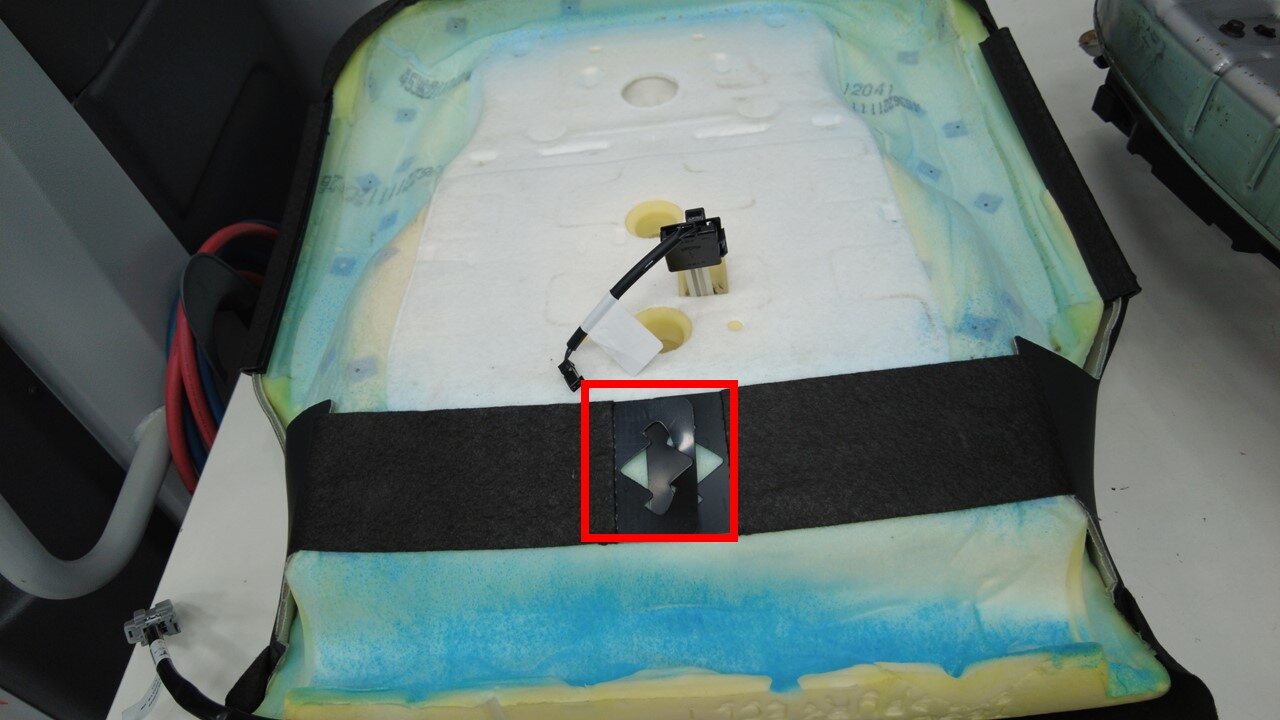

按压固定夹，将座椅占用传感器从座椅底部拆下。
-

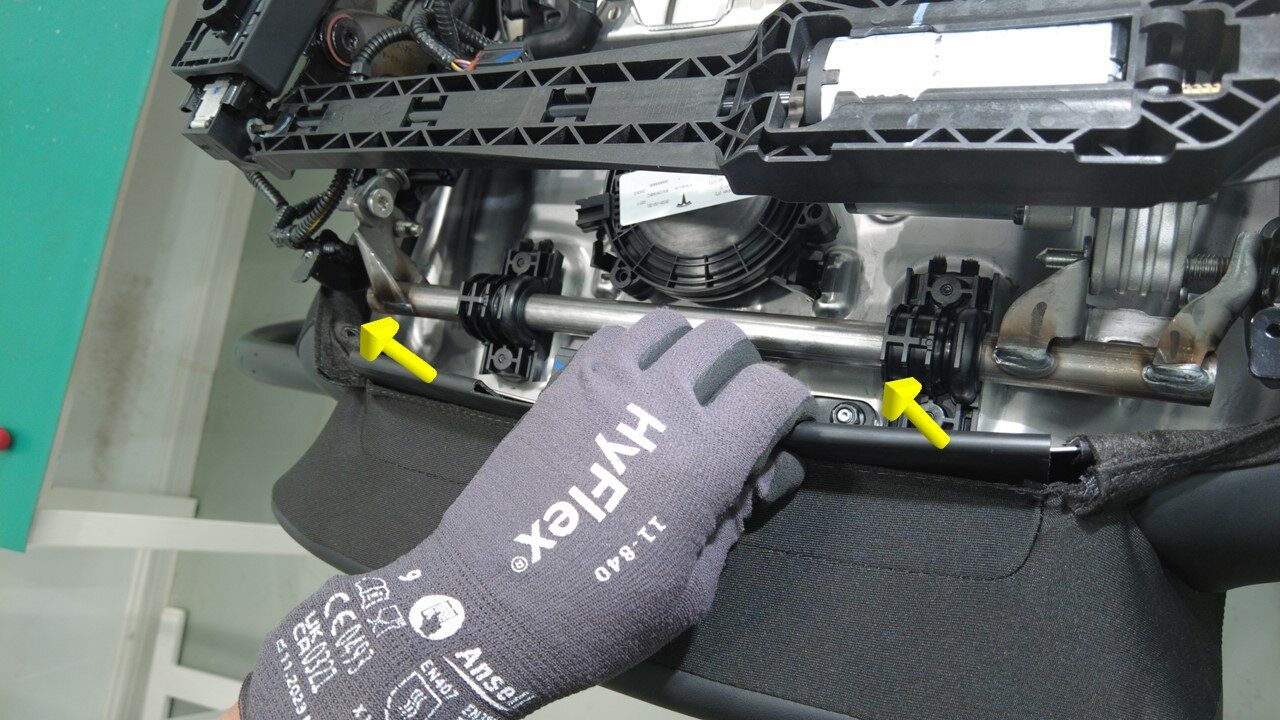

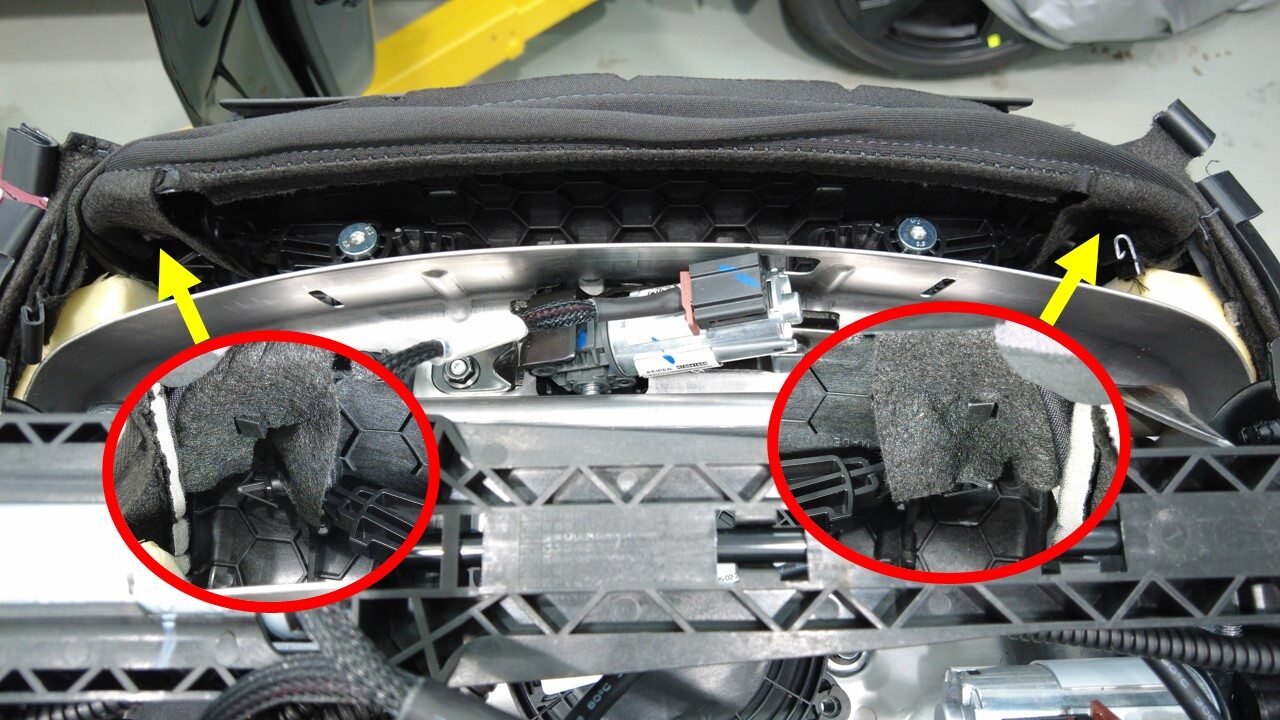

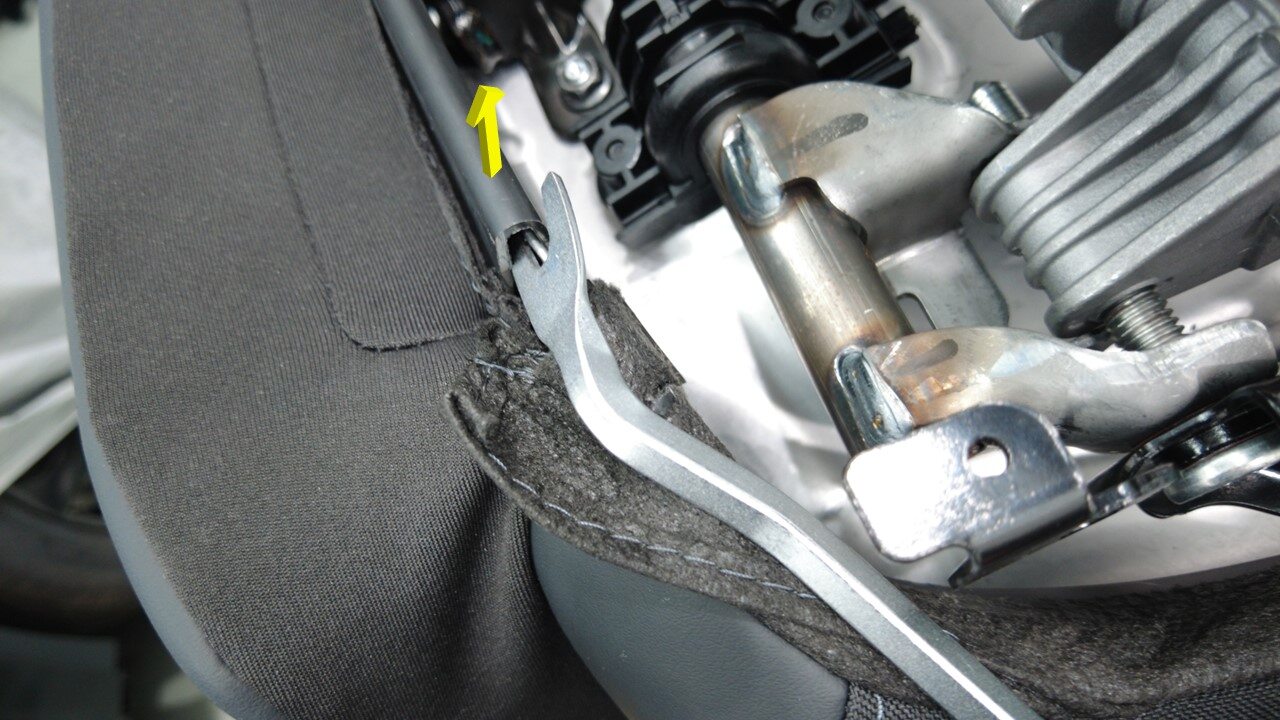

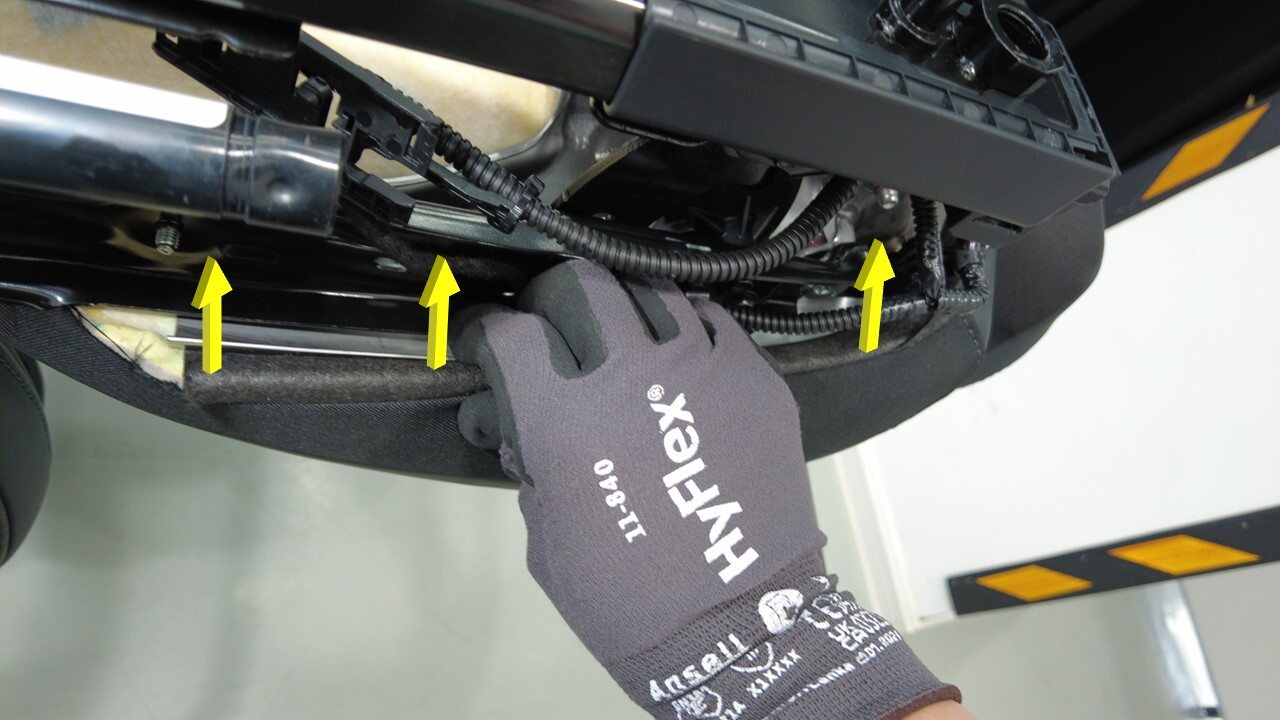

在协助下，松开将座垫固定到座椅悬架的卡子（2 个）。
-

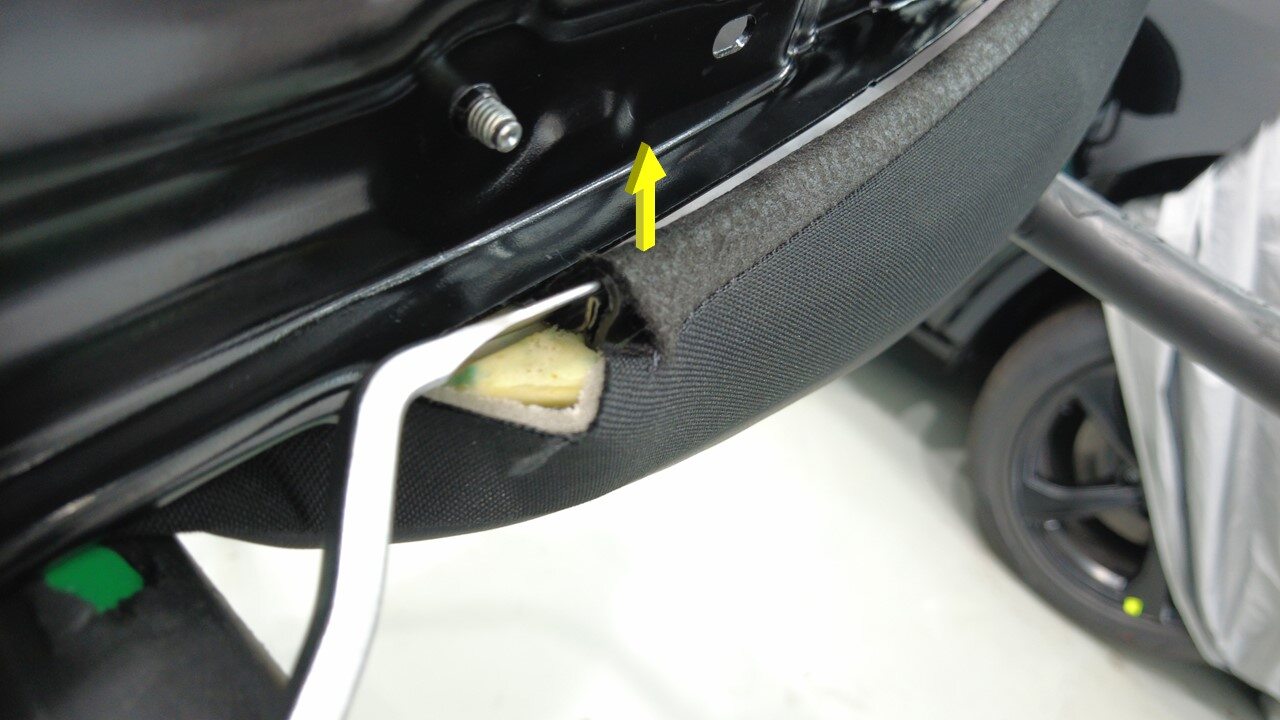

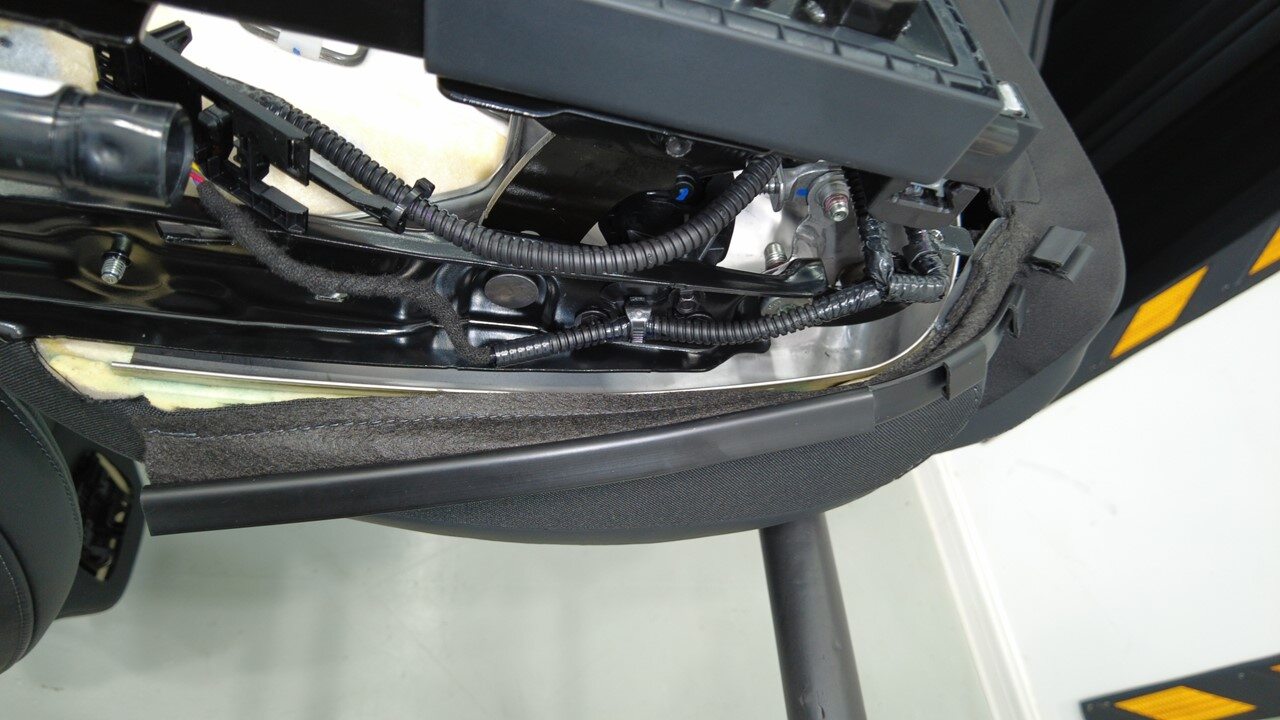

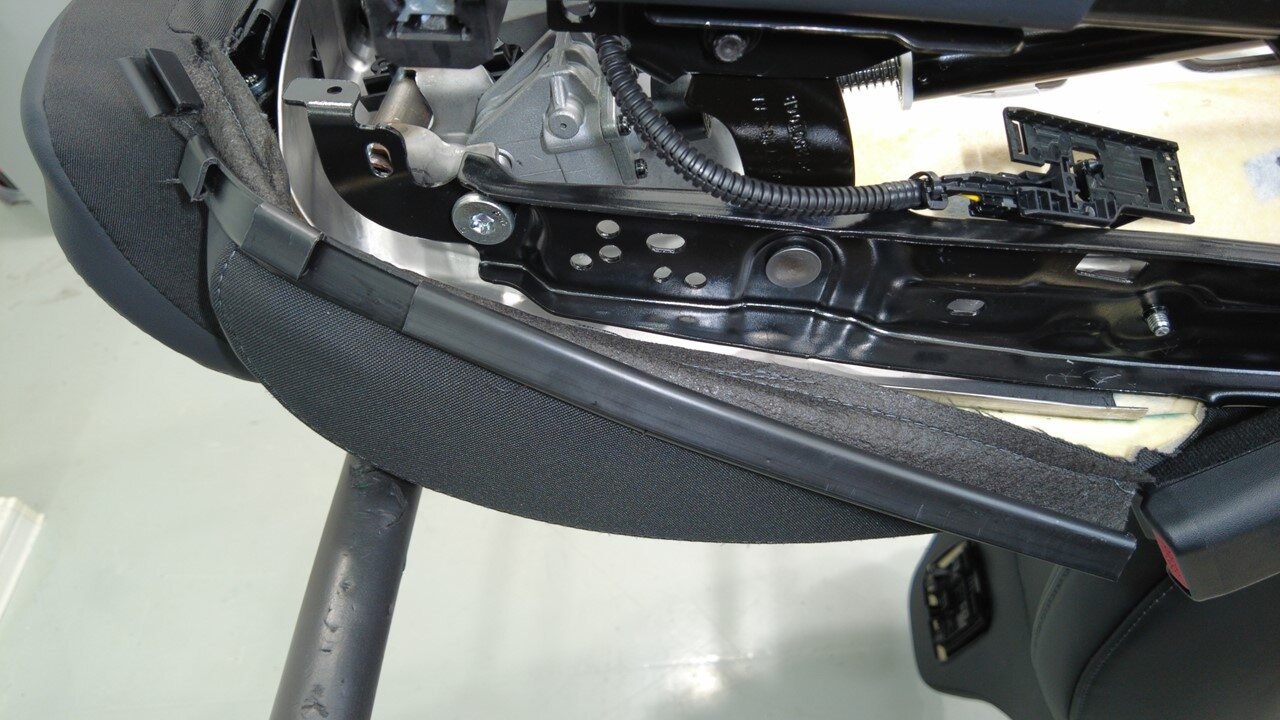

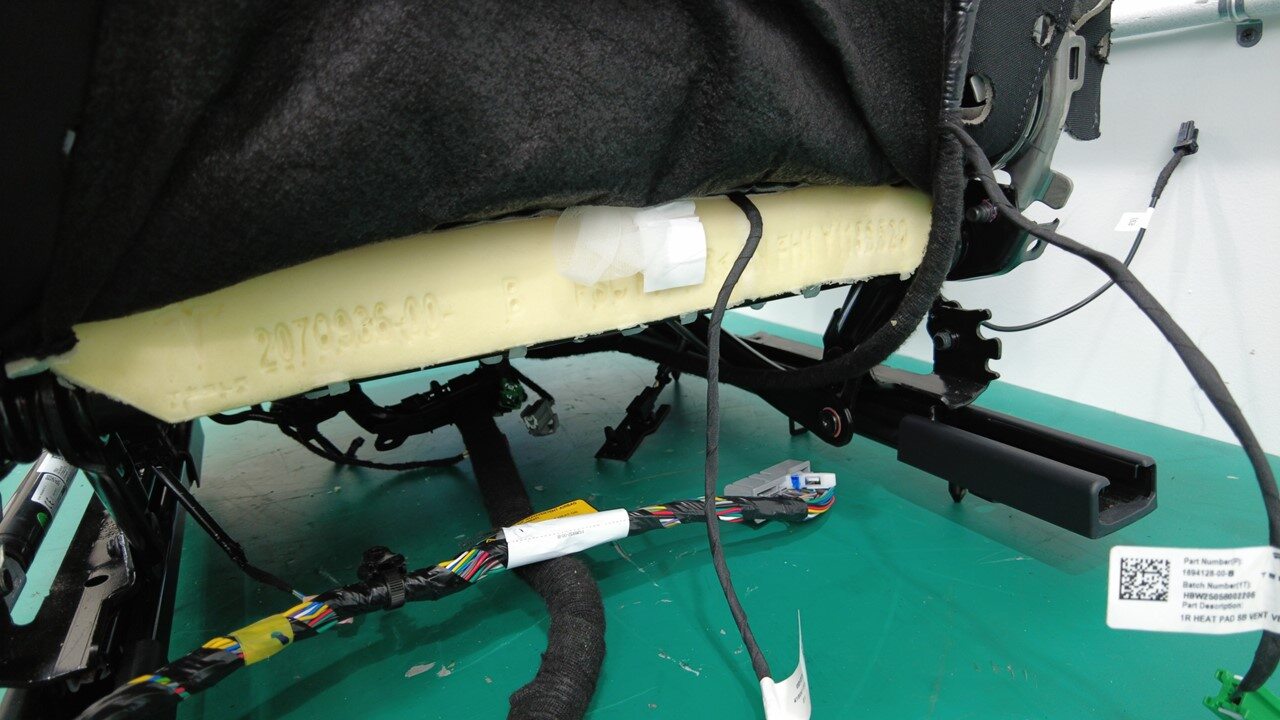

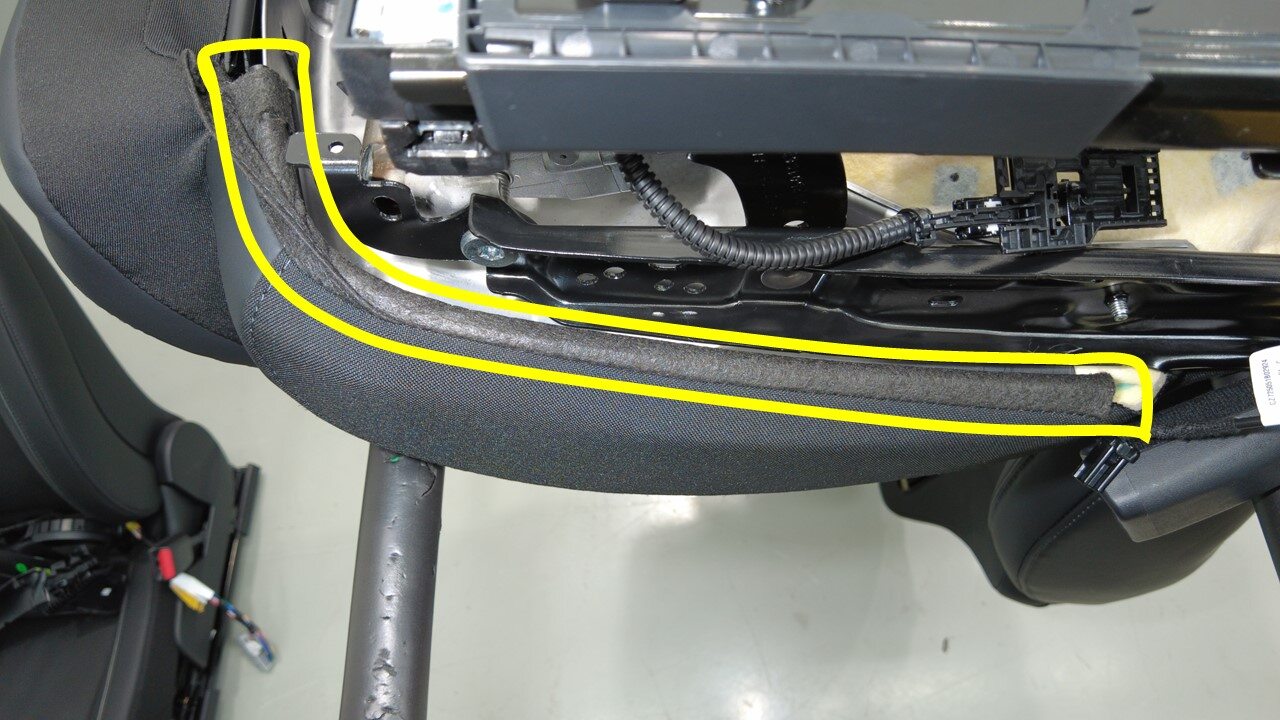

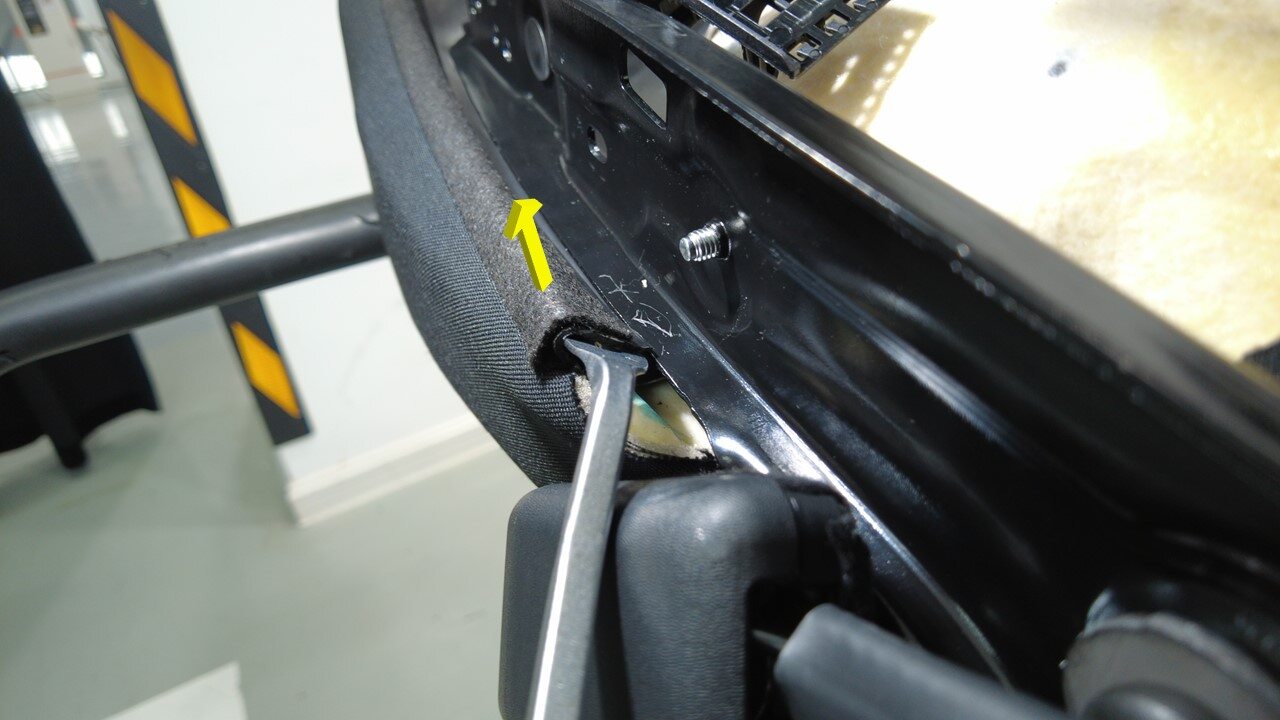

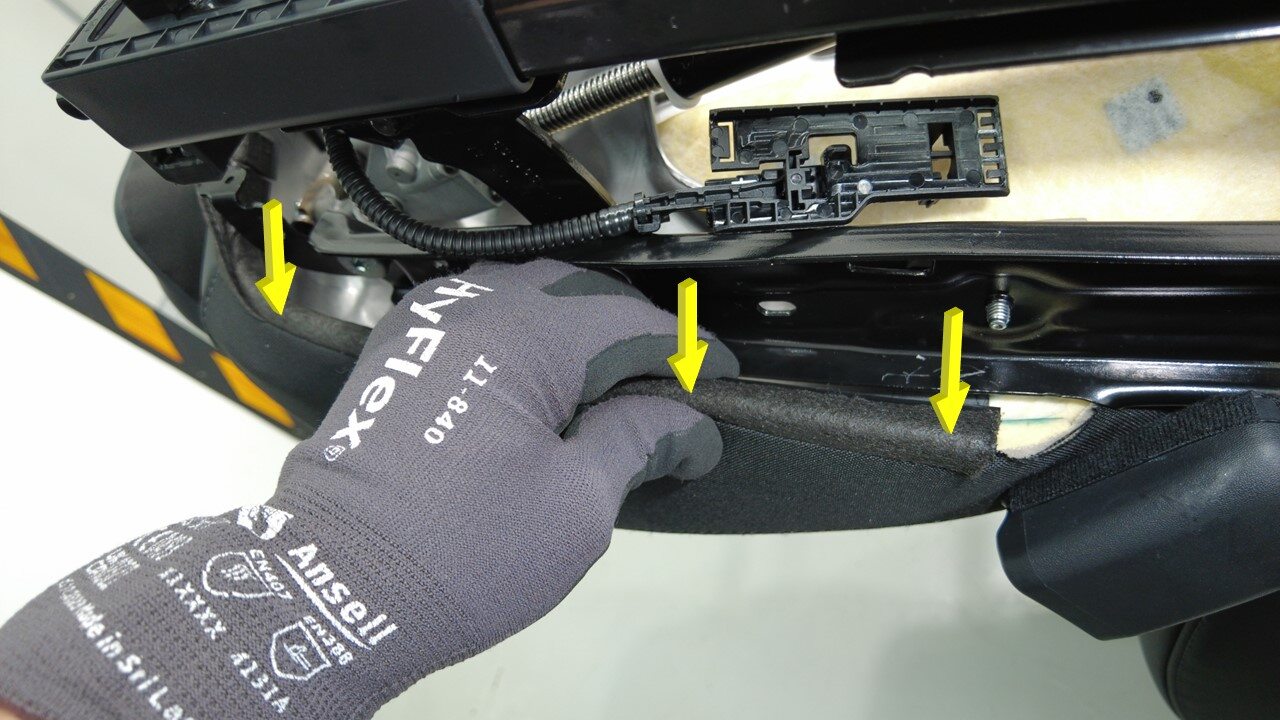

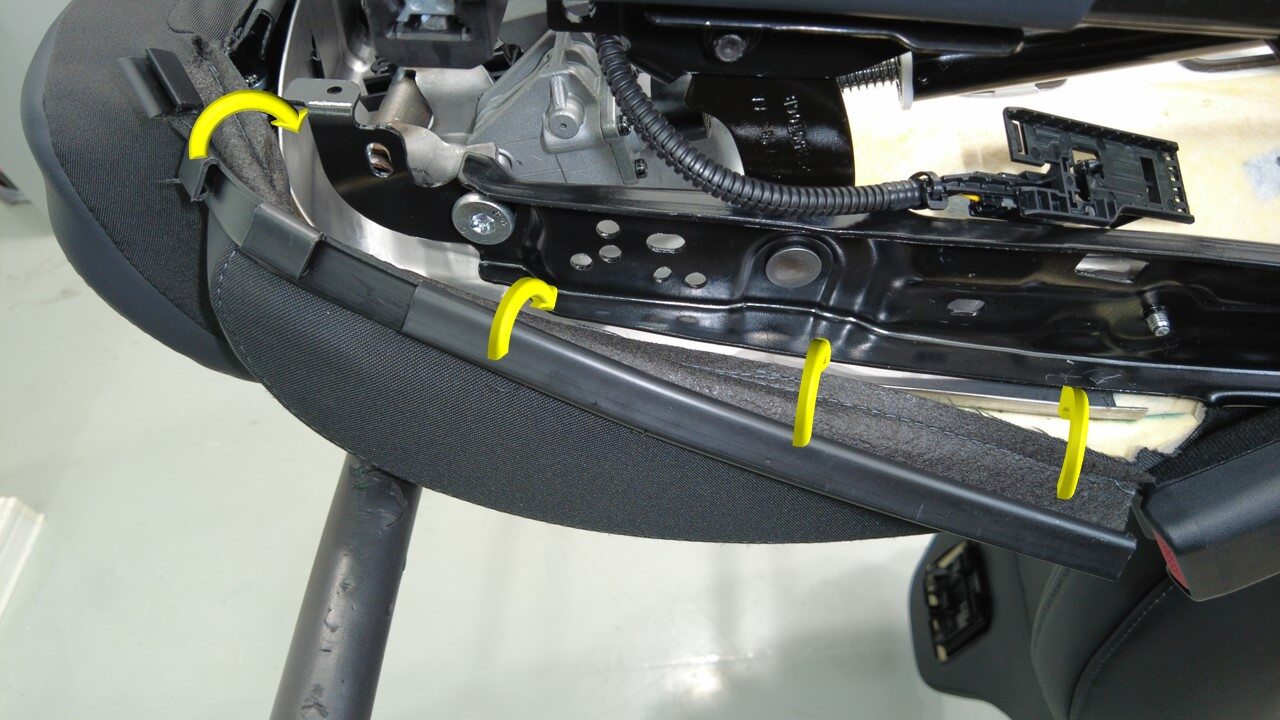

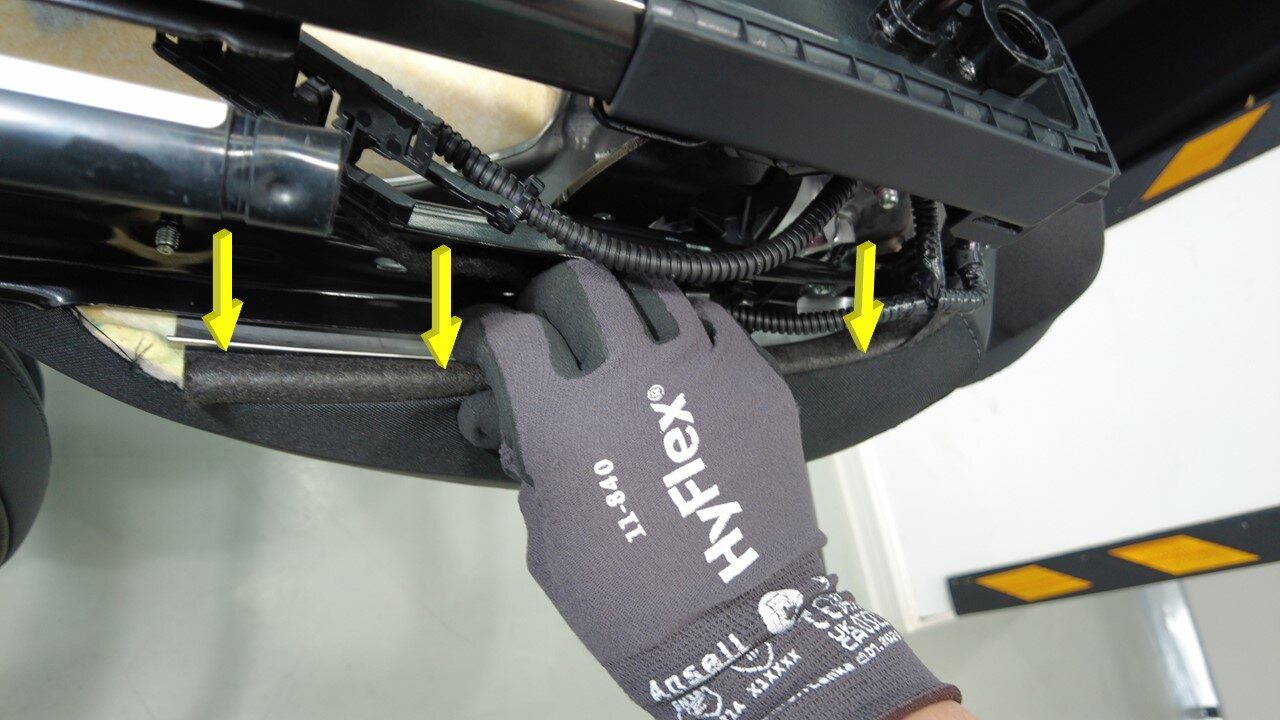

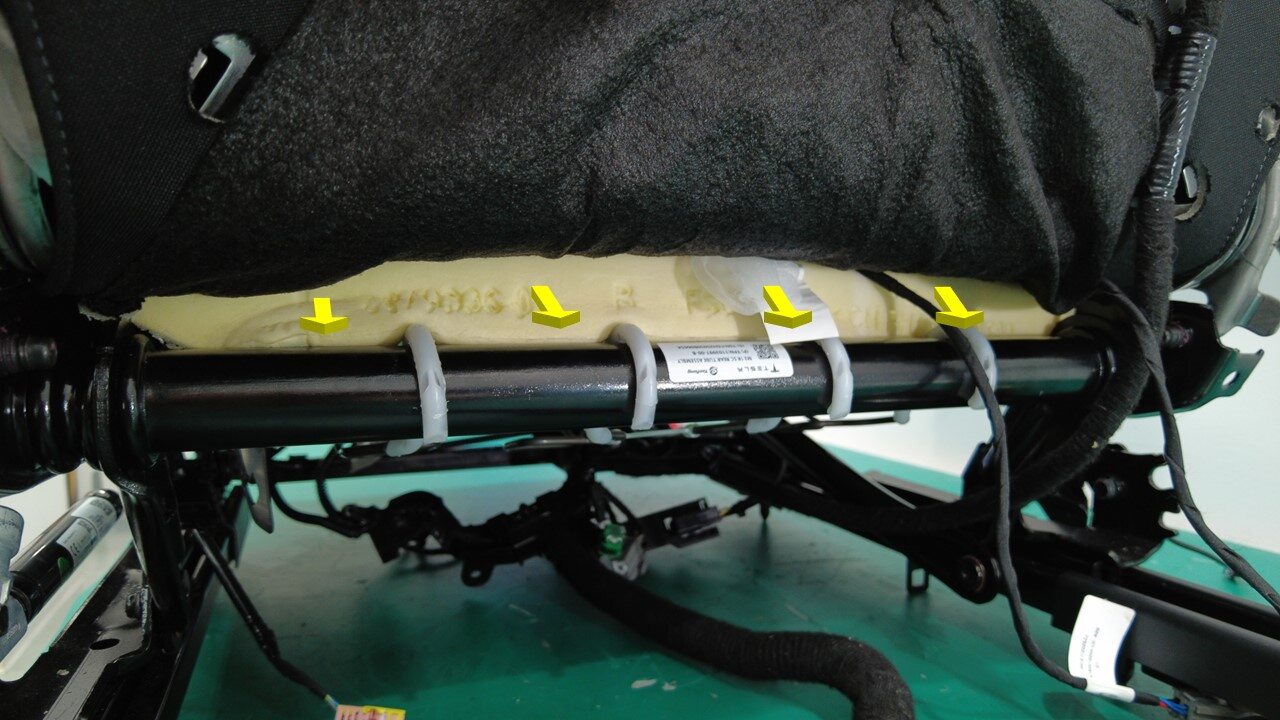

松开将座椅座垫外罩固定到座椅座垫框架前部和内外侧的条形夹（3 个）。
警告确保座椅座垫加热垫连接器和座椅占用传感器总成未与座椅悬架或框架接触。
-

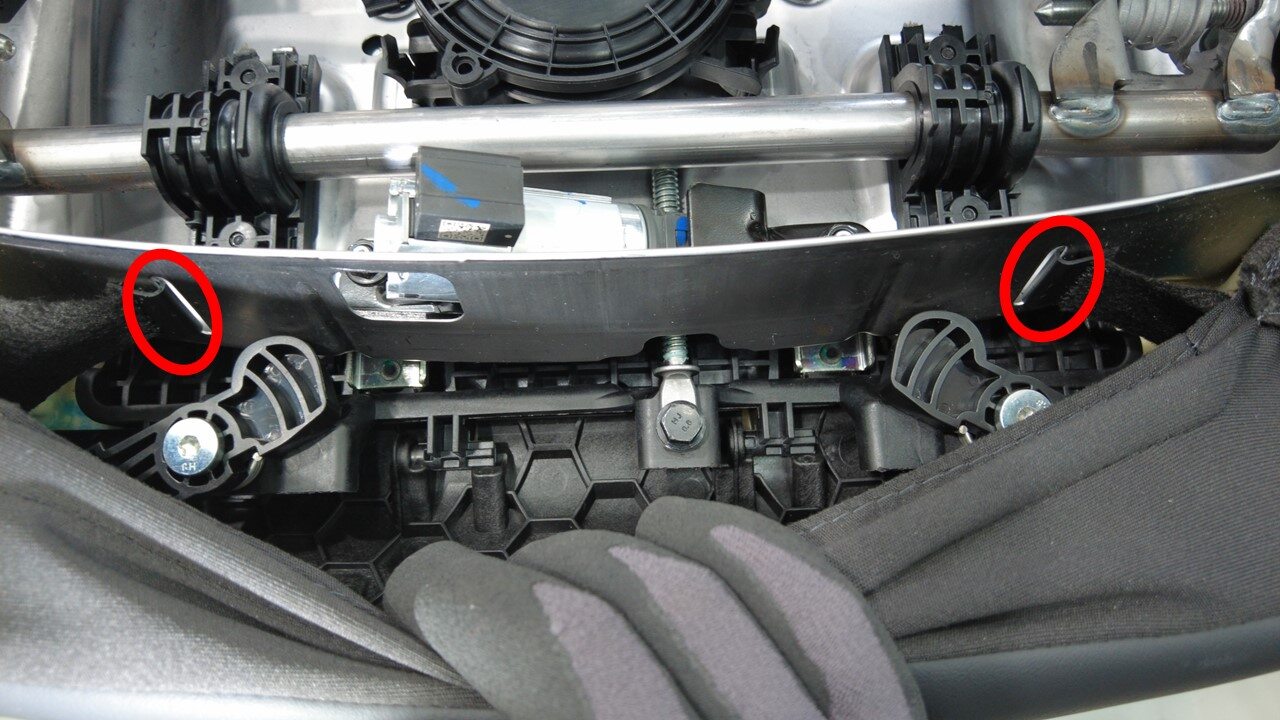

松开将座垫罩固定到座垫框架的挂钩（2 个）。
-

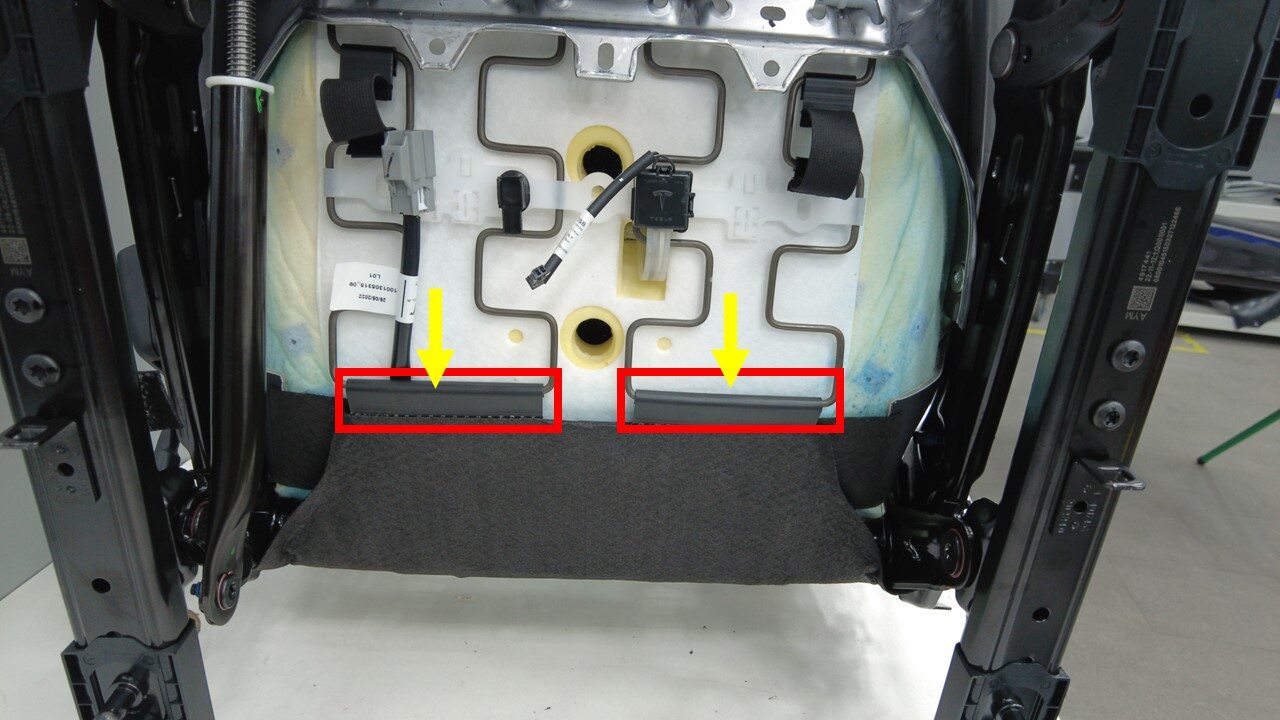

松开将座垫罩固定到座垫延伸件的卡子（2 个）。
-

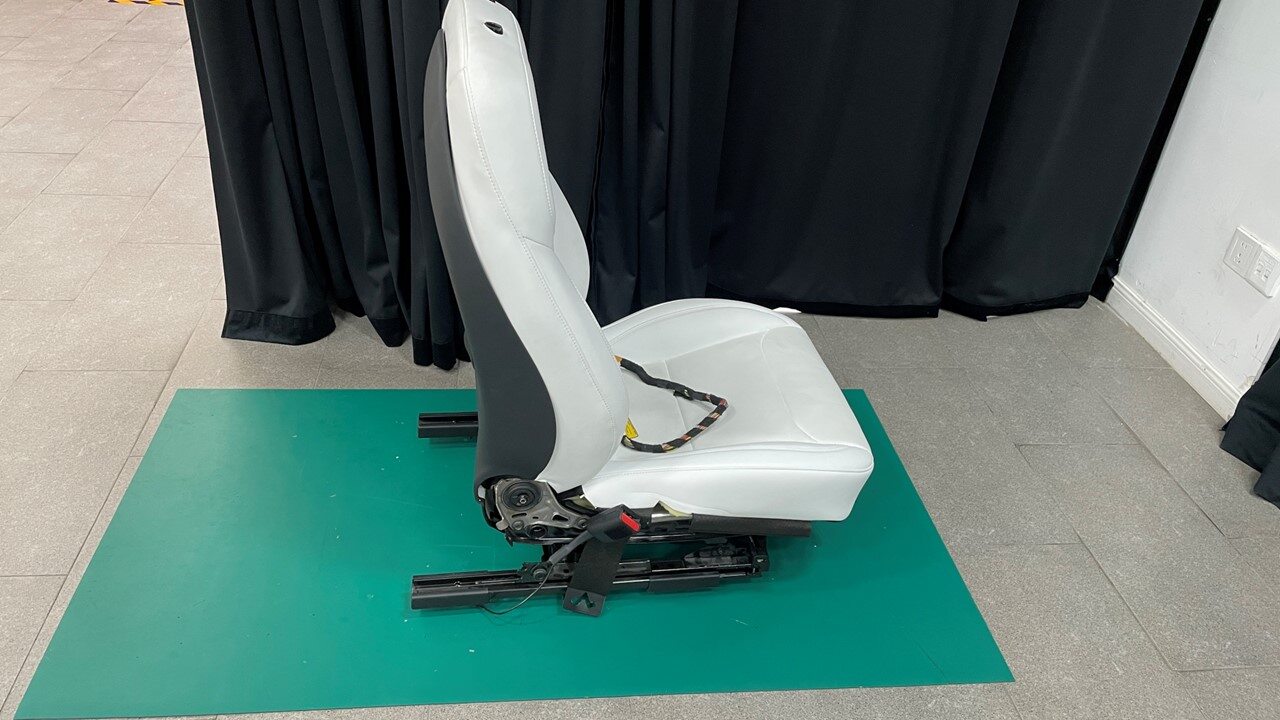

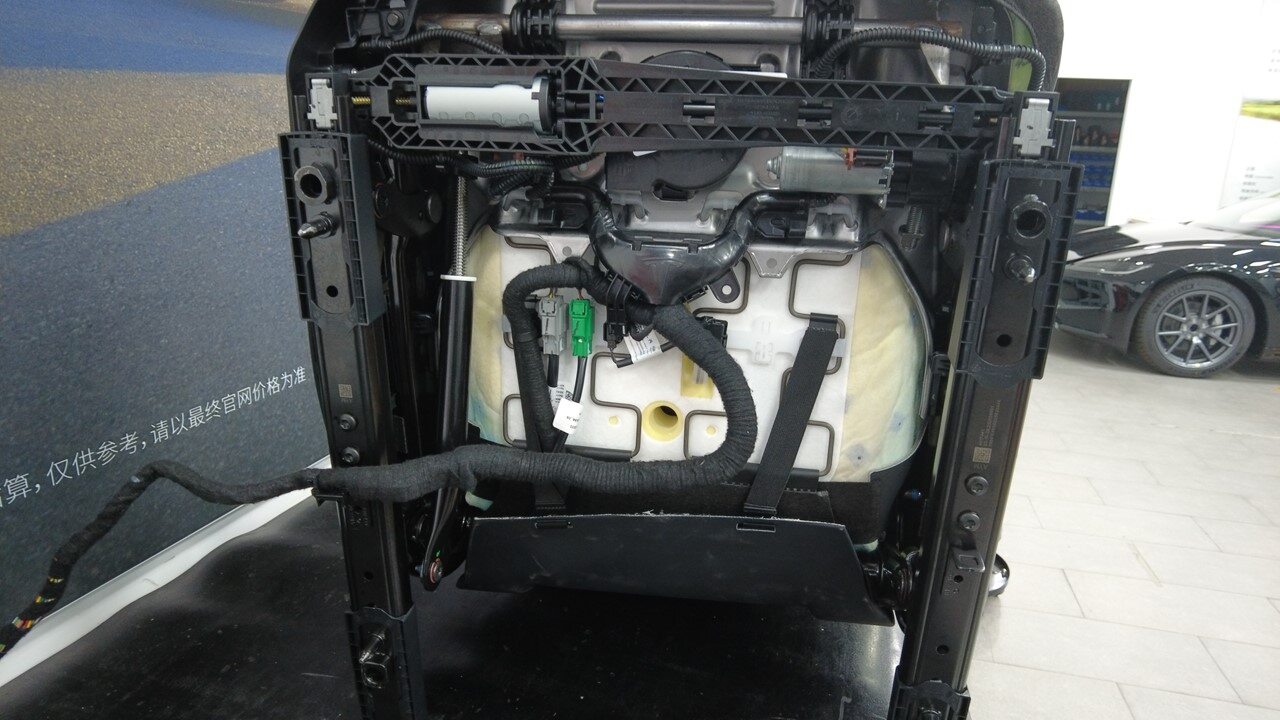

立起驾驶位座椅总成。
-

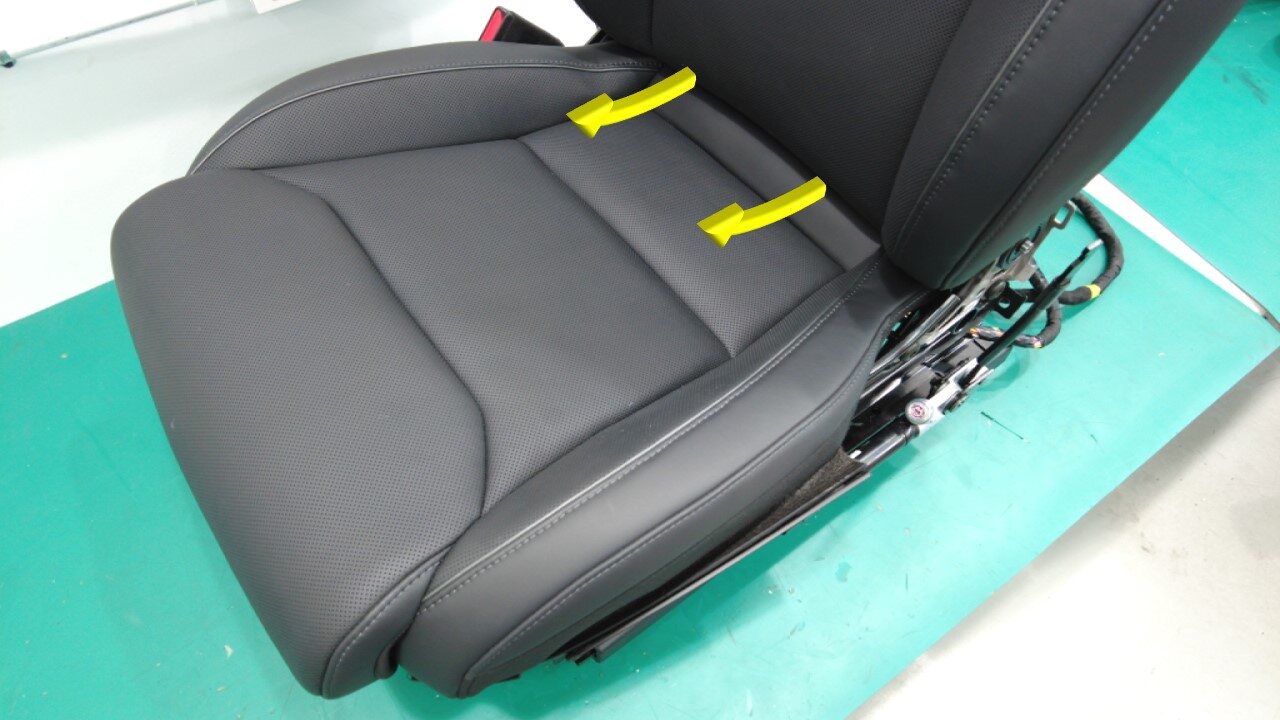

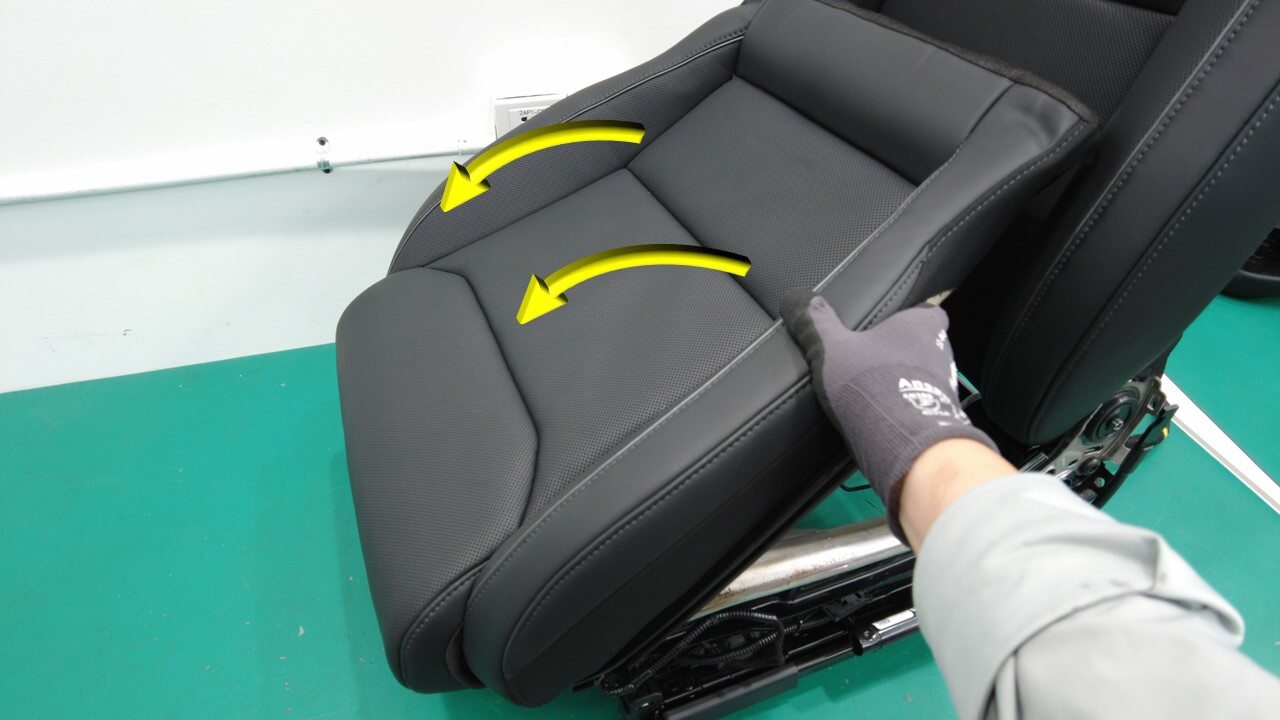

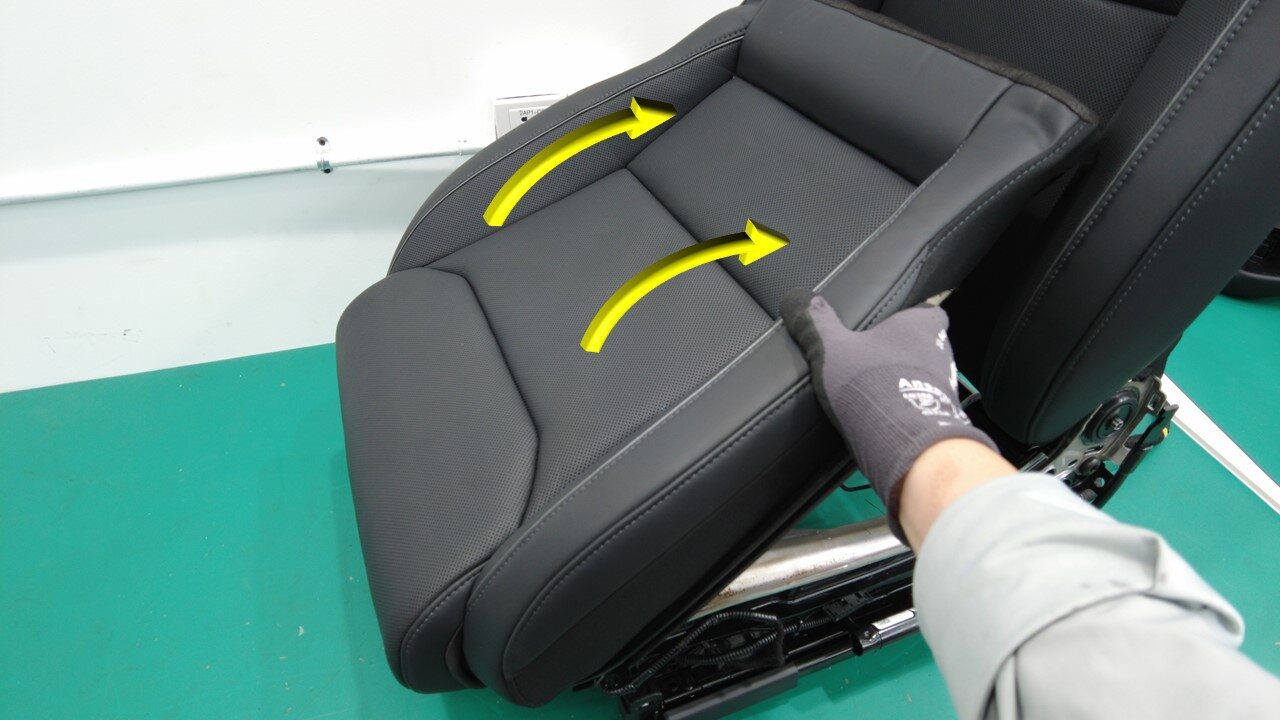

提起驾驶位座垫泡沫垫总成后部，然后水平放置座垫，注意保持座垫前部固定在座垫延伸件上。
注向前折叠时，确保座垫延伸件上的泡沫未被卡住，同时注意请勿损坏泡沫。
-

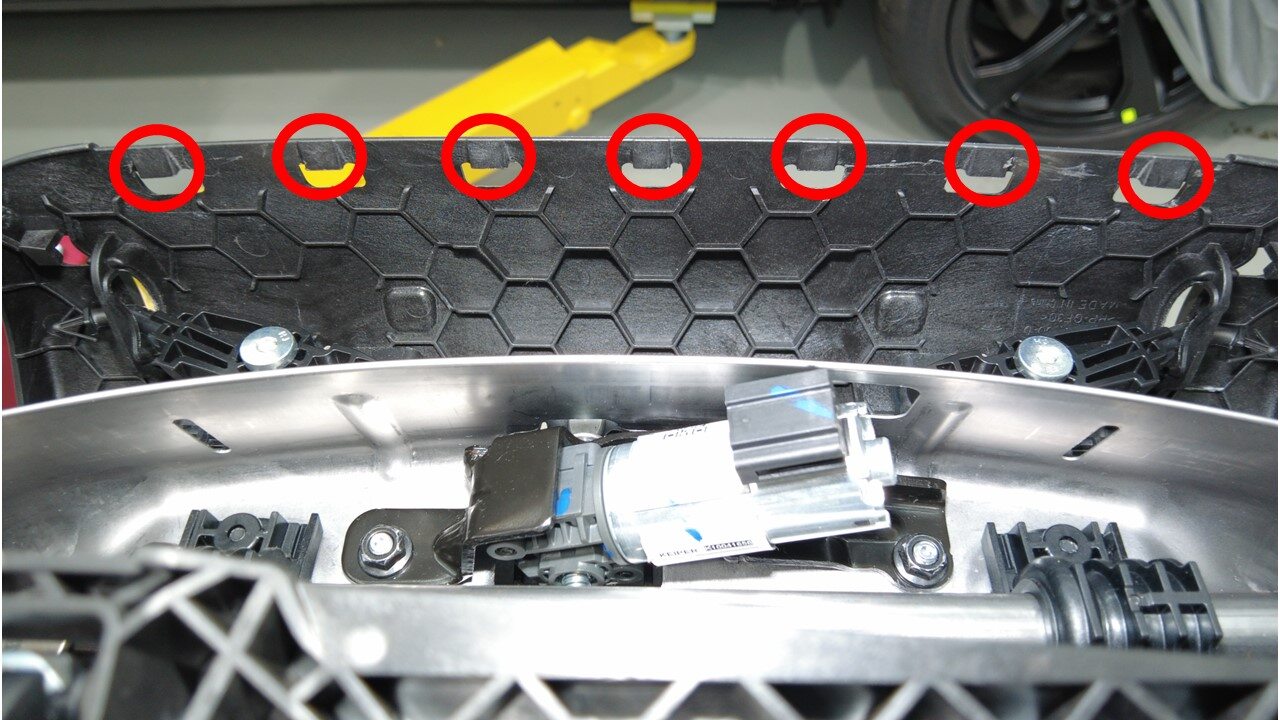

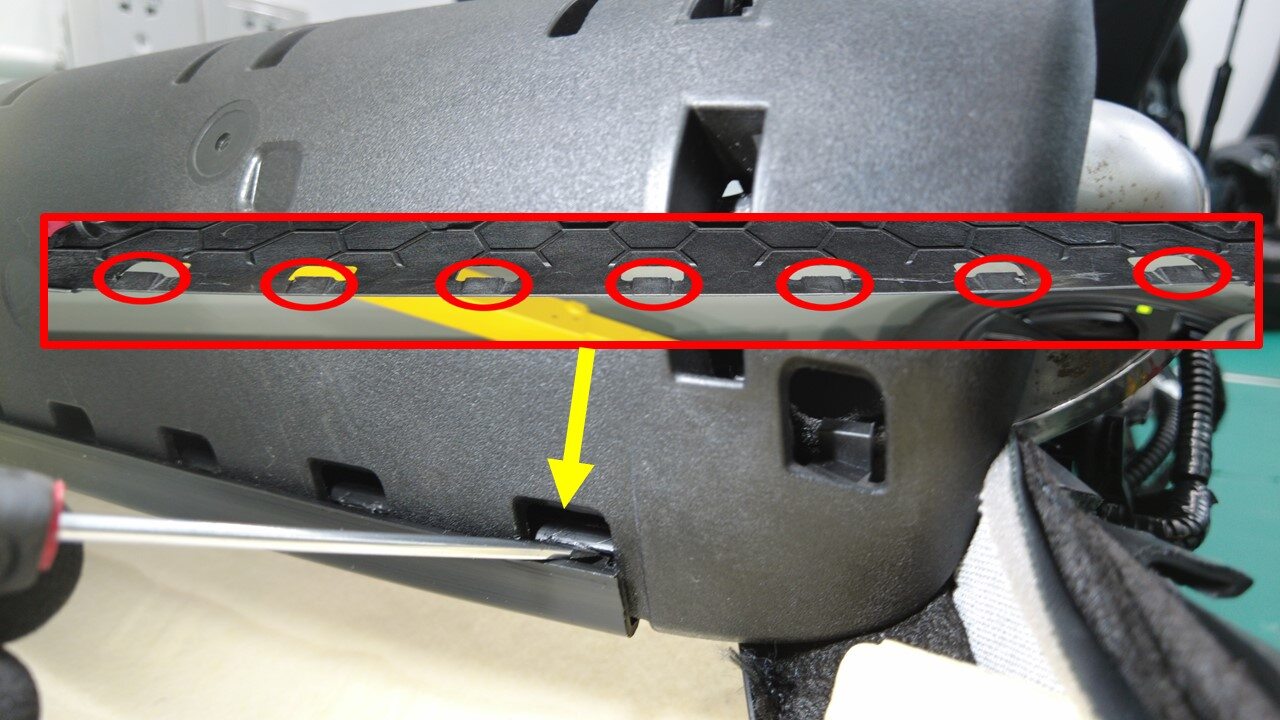

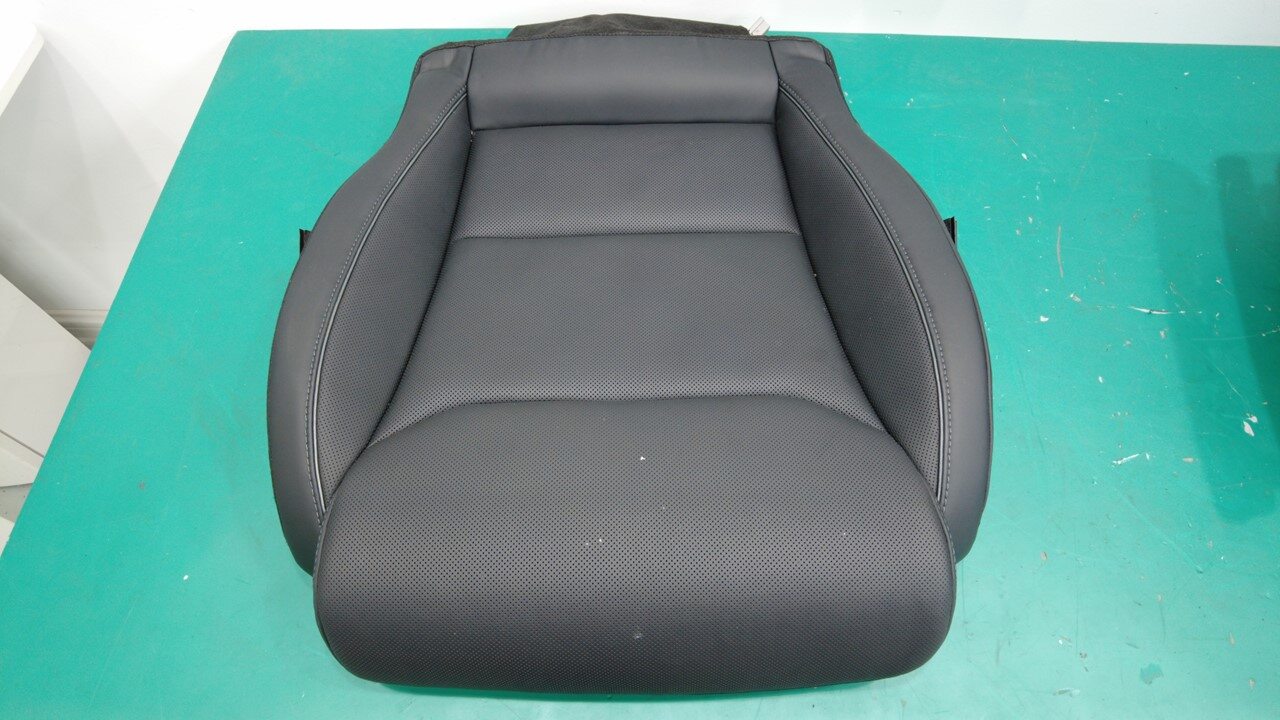

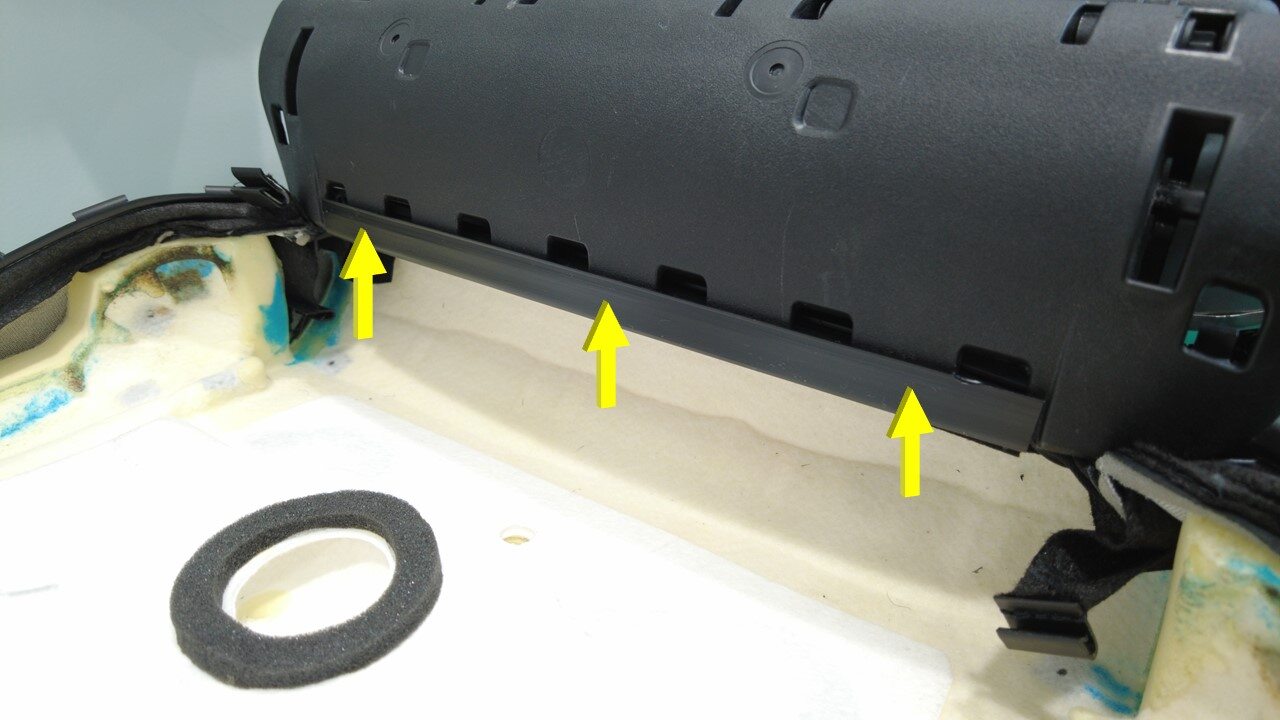

松开将驾驶位座垫泡沫垫总成固定到座椅框架总成的卡子（7 个），然后将泡沫总成从座椅框架上拆下。
-

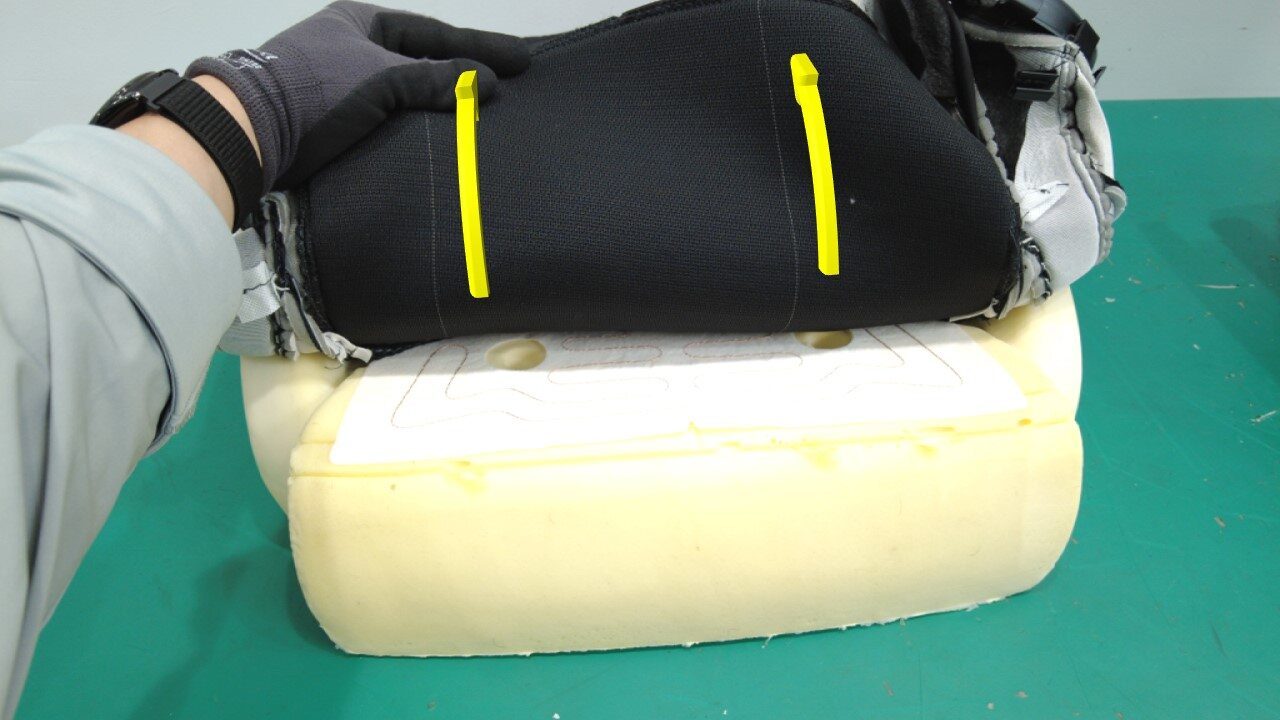

松开将座椅座垫外罩固定到泡沫垫的系带。
-

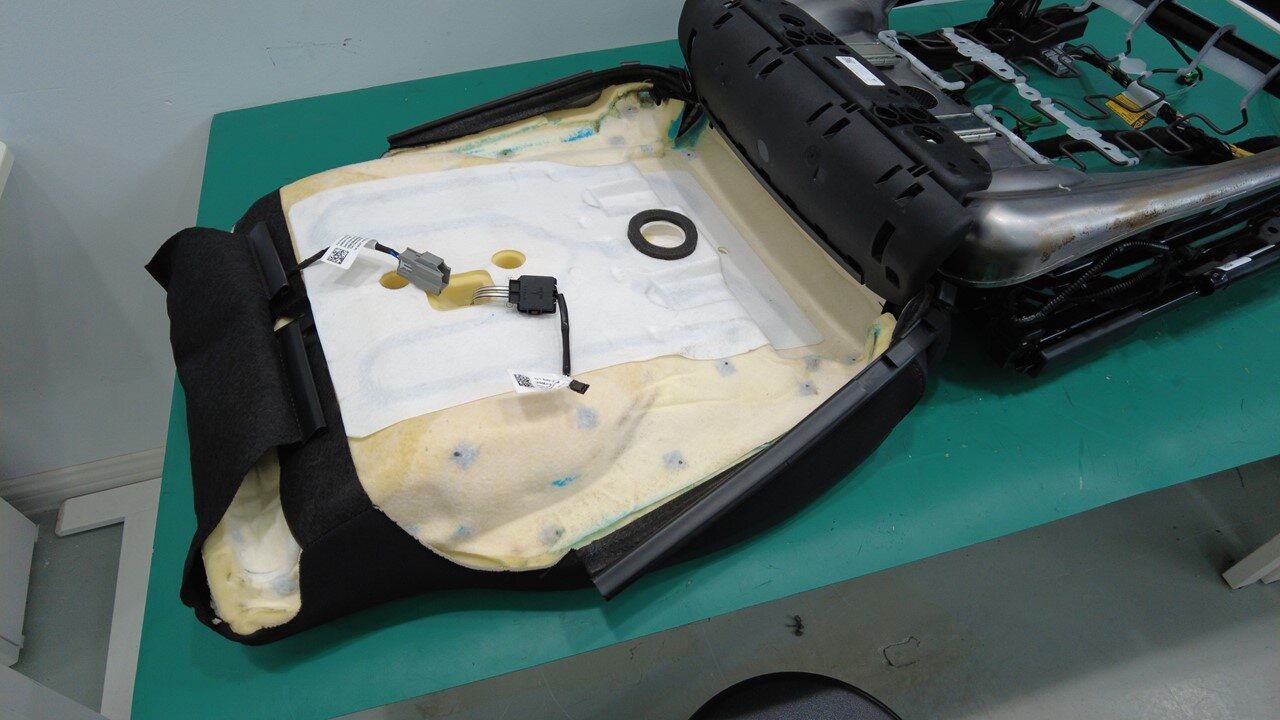

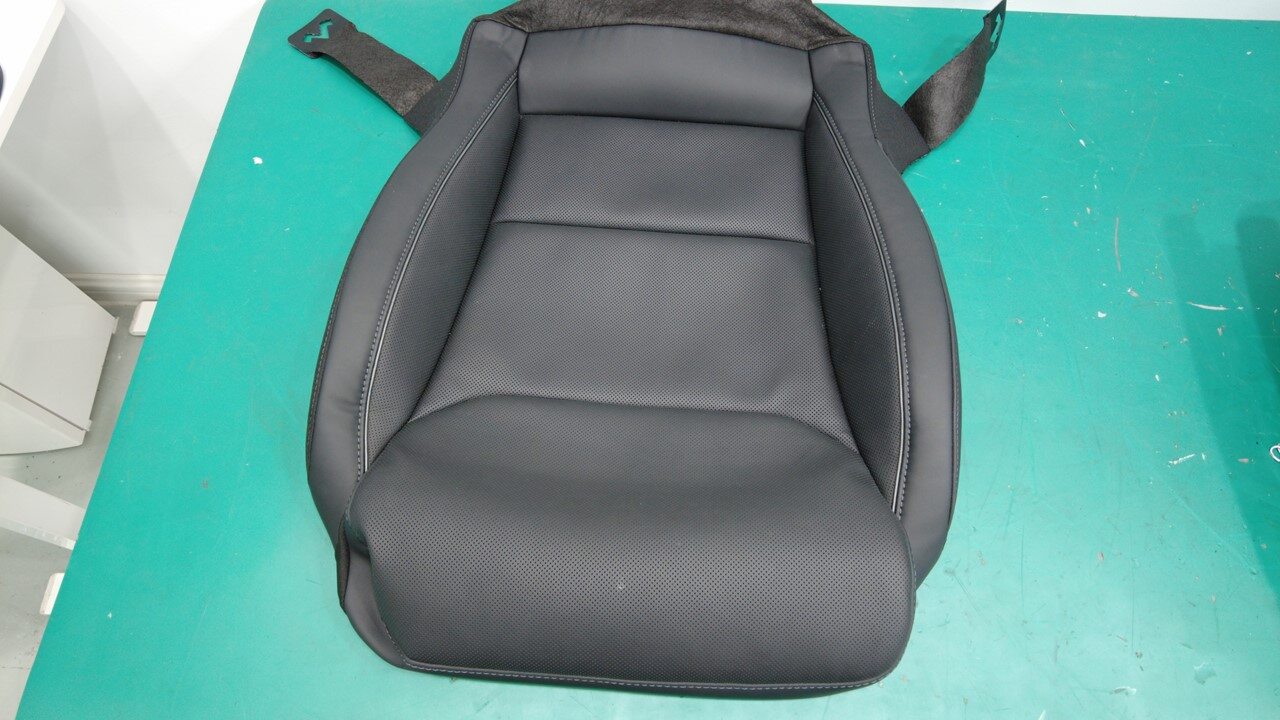

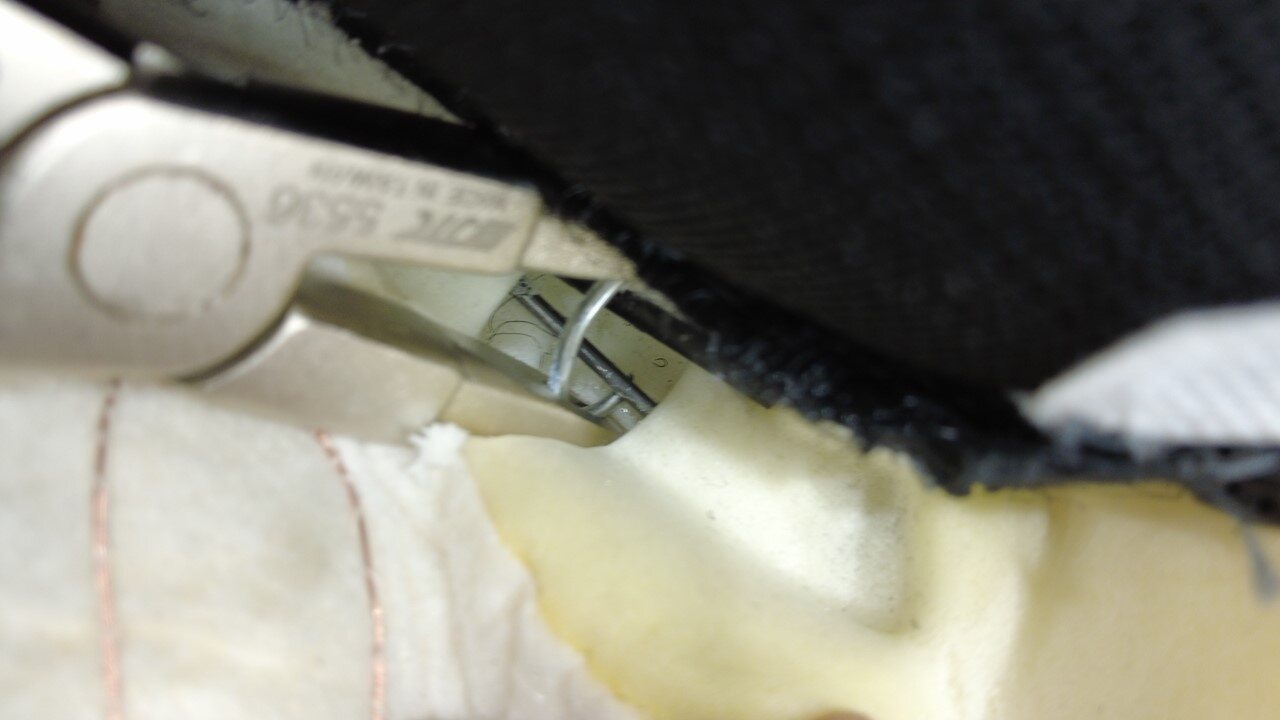

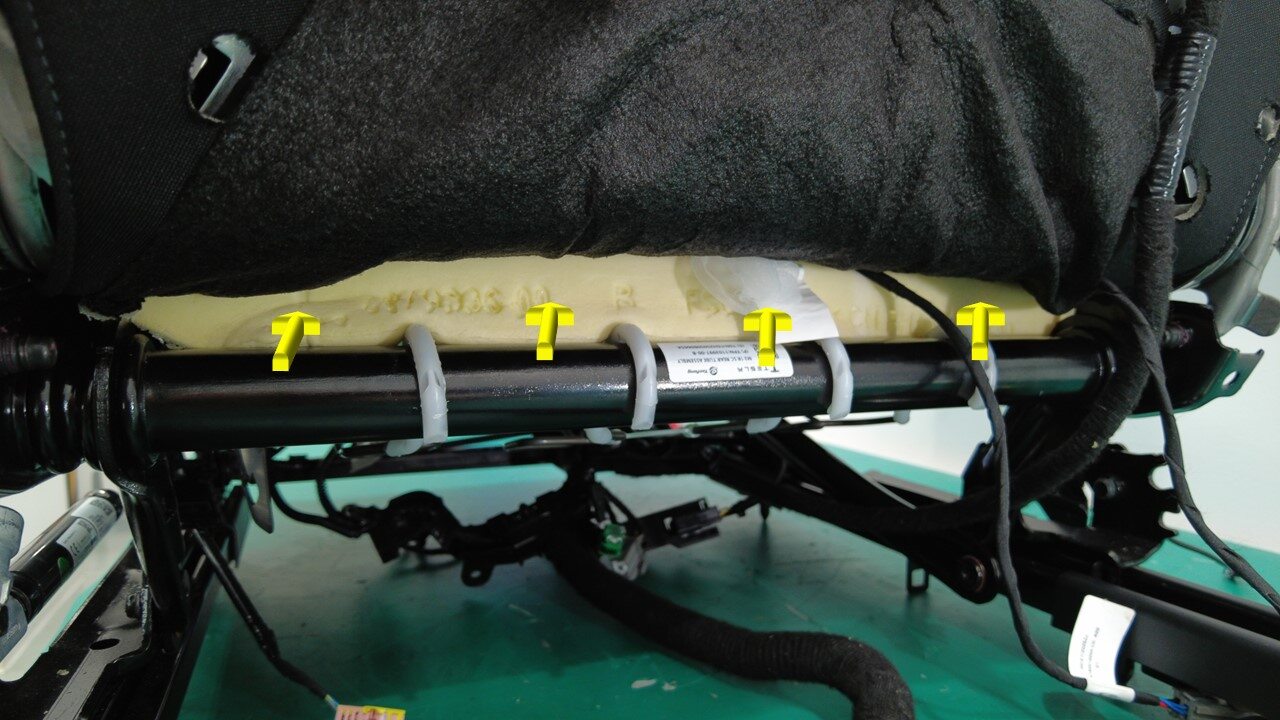

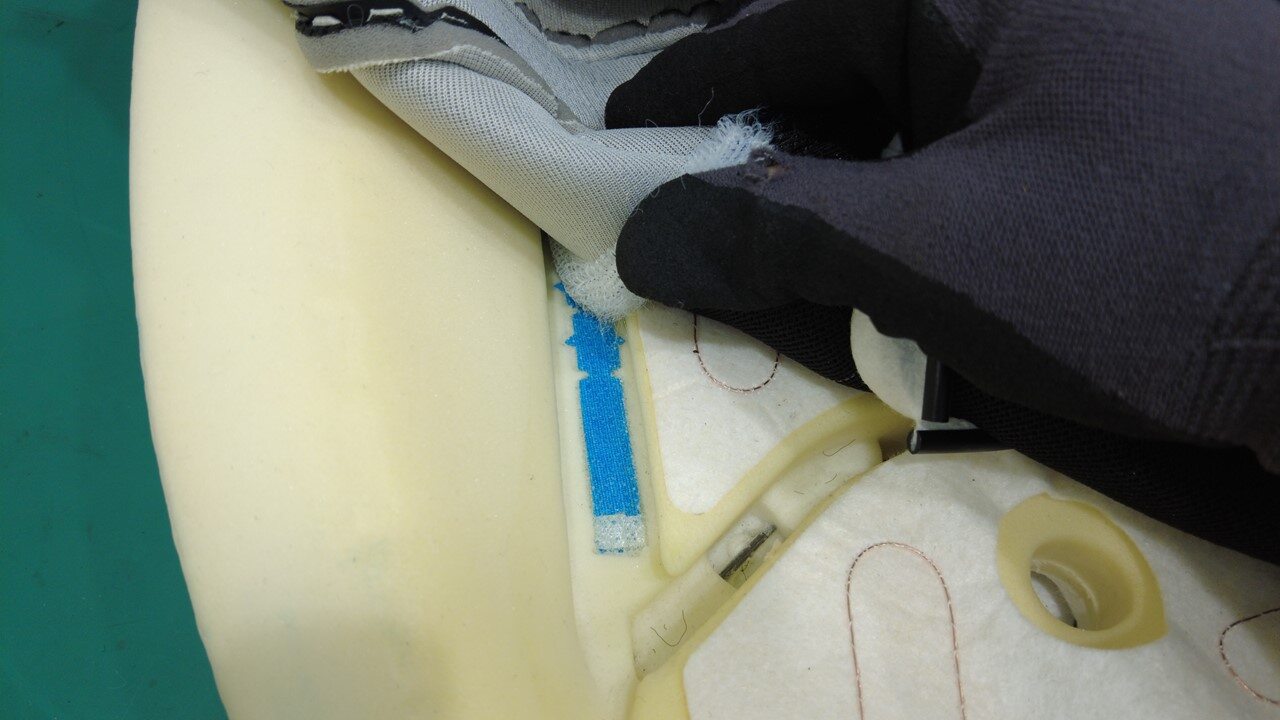

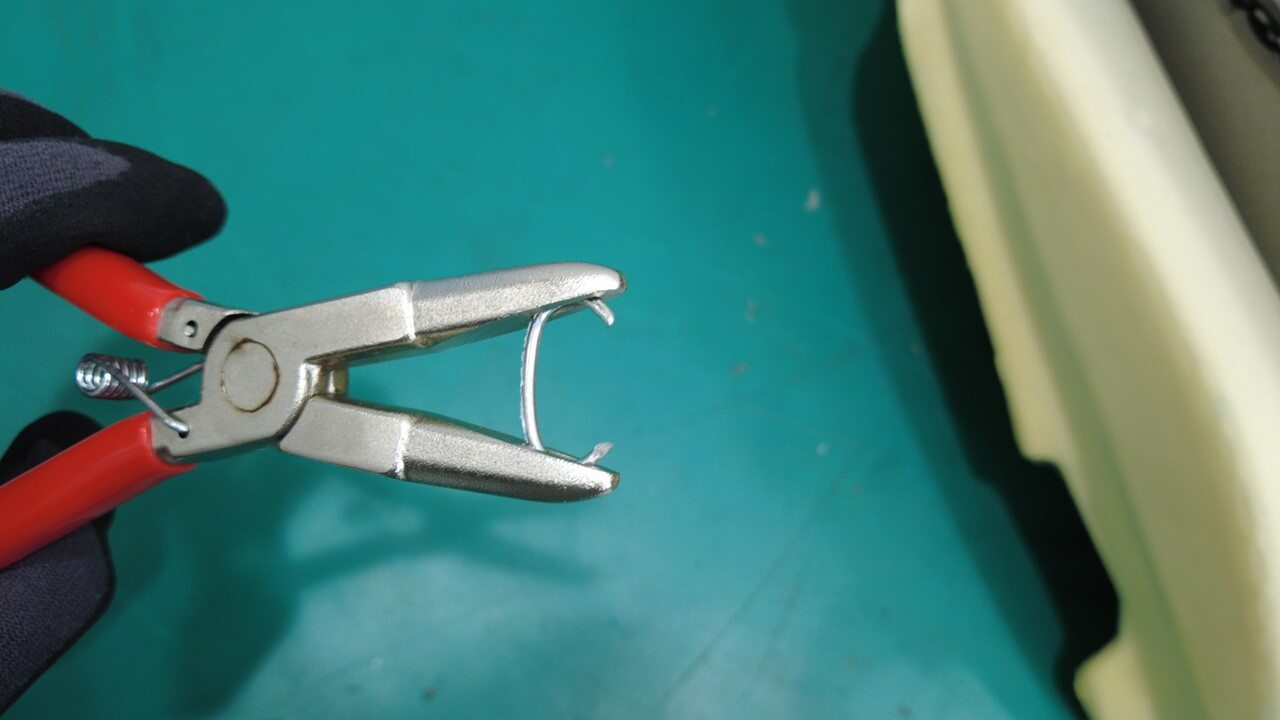

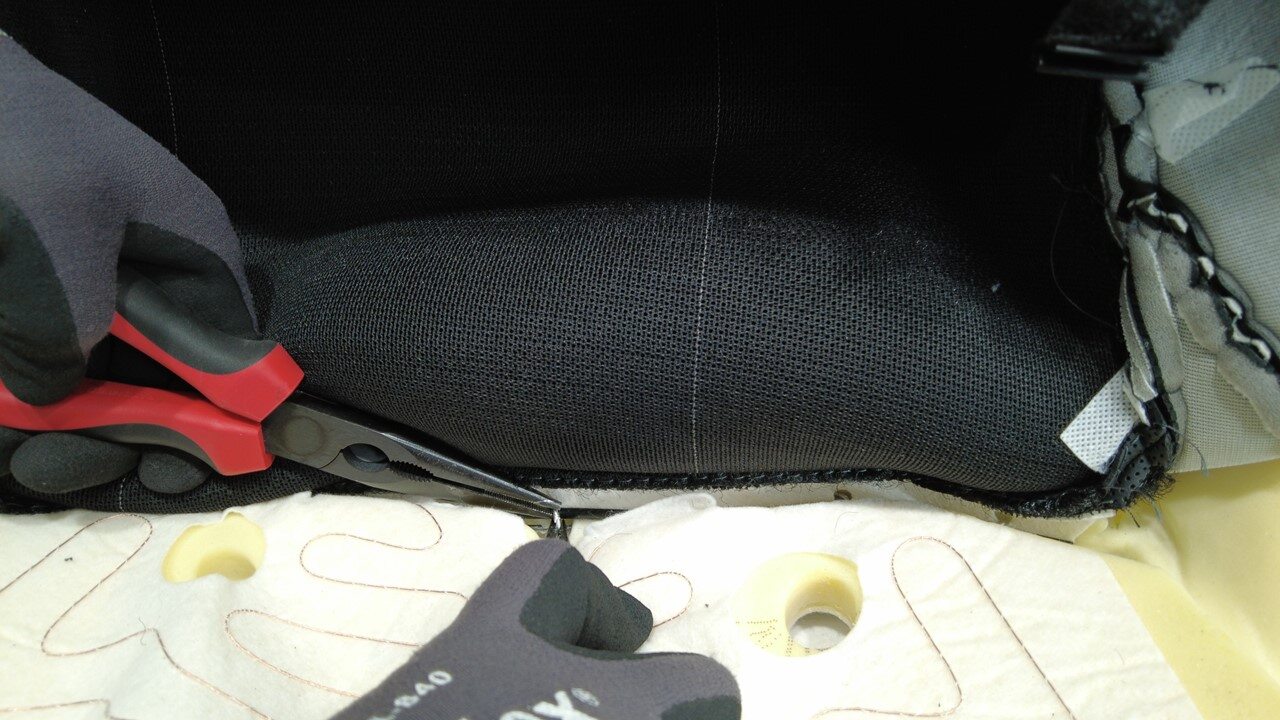

拆下将座椅座垫外罩固定到泡沫垫的 Velcro 系带（4 个）和拱环（8 个），然后将外罩从泡沫垫上拆下。
注松开 Velcro 系带时请谨慎操作，以免损坏泡沫垫。
安装
-

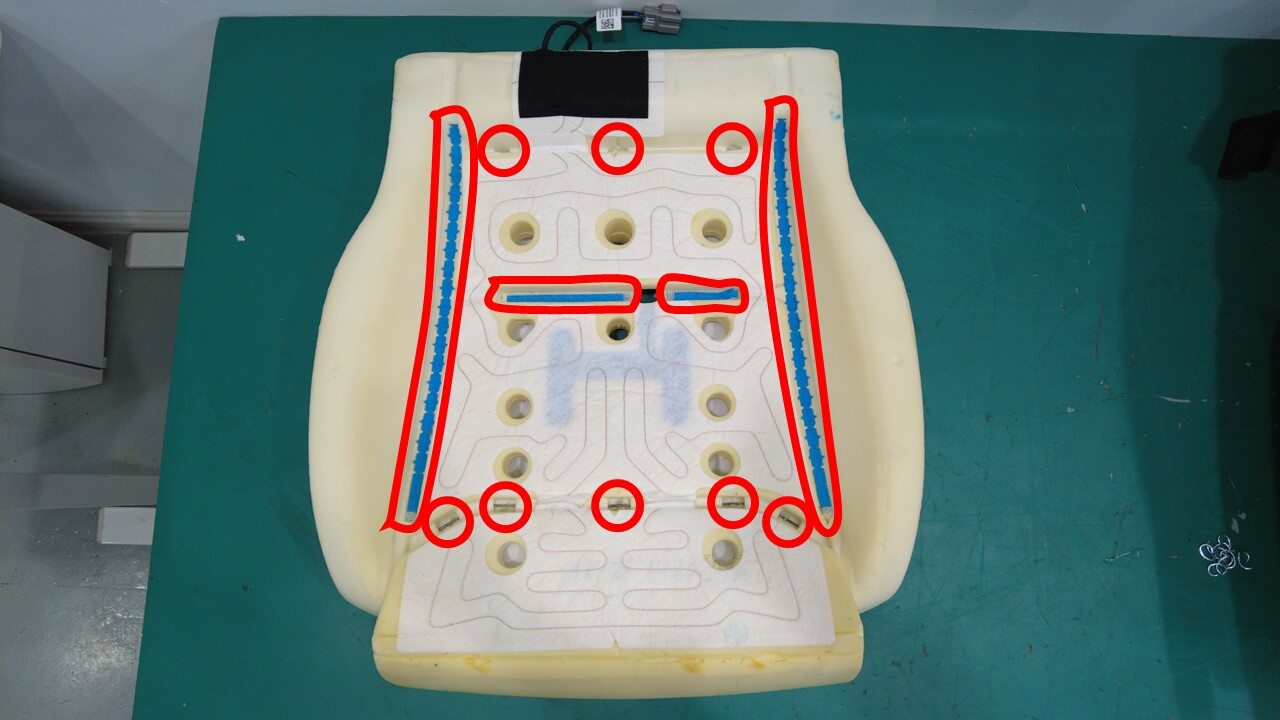

安装将座椅座垫外罩固定到座椅座垫泡沫垫上的 Velcro 系带（4 个）和拱环（8 个）。
注将 Velcro 系带按压平整，确保外罩和泡沫垫完美贴合。
-
紧固将座椅座垫外罩固定到泡沫垫的系带。
-

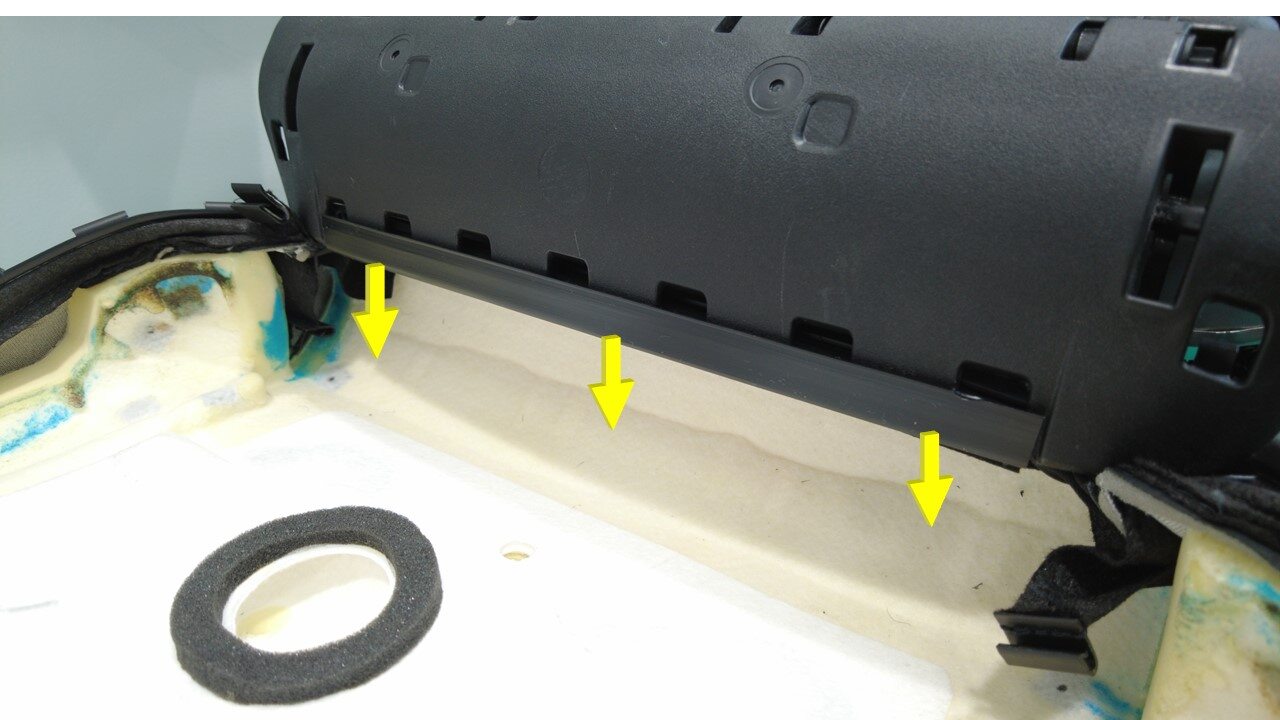

安装将座垫总成固定到座椅框架总成的卡子（7 个）。
-

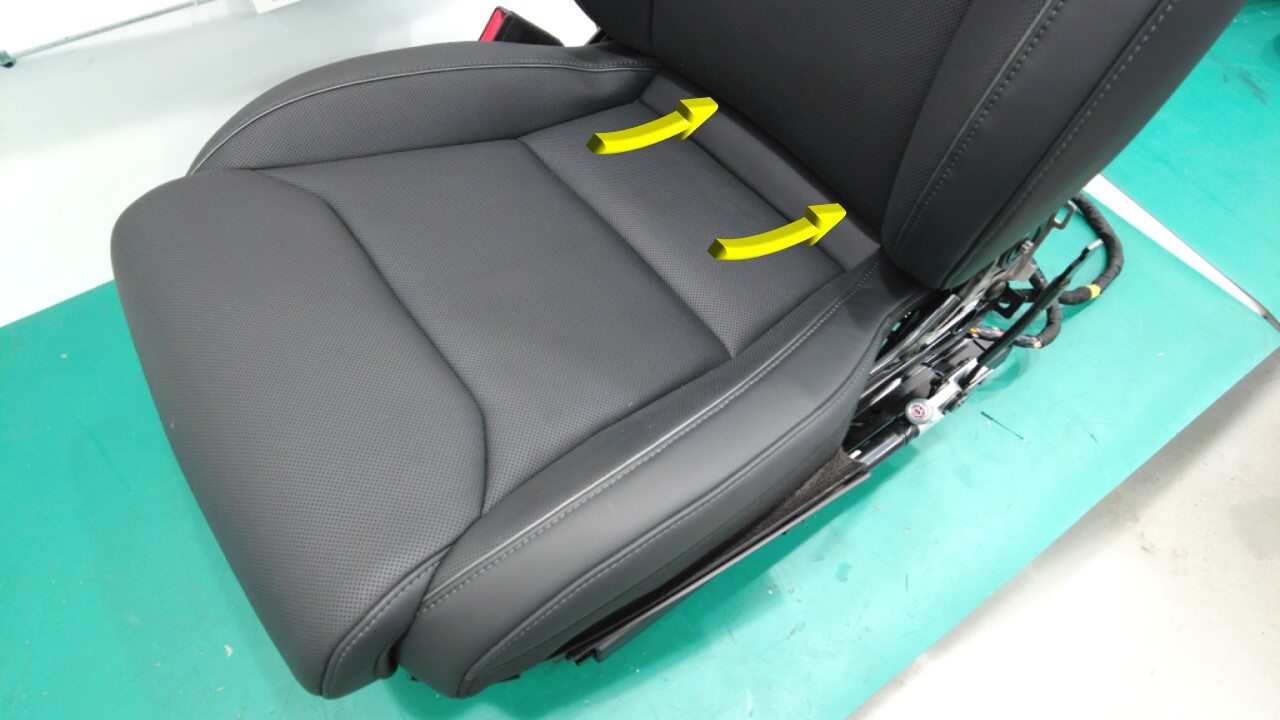

将座垫总成安装到座椅框架总成上。
注确保座垫后部放置位置正确。注确保座椅加热器连接器和座椅端传感器总成穿过座椅悬架或框架。
-
旋转座椅，以接触座垫框架底部。
警告防止座垫受损。
-
紧固将座垫固定到座椅悬架的夹子 (x2)。
注拉紧卡子，直至座垫罩位于正确安装位置。
-
安装将座垫罩固定到座垫延伸件的卡子（2 个）。
-
安装将座垫罩固定到座垫框架的挂钩（2 个）。
-

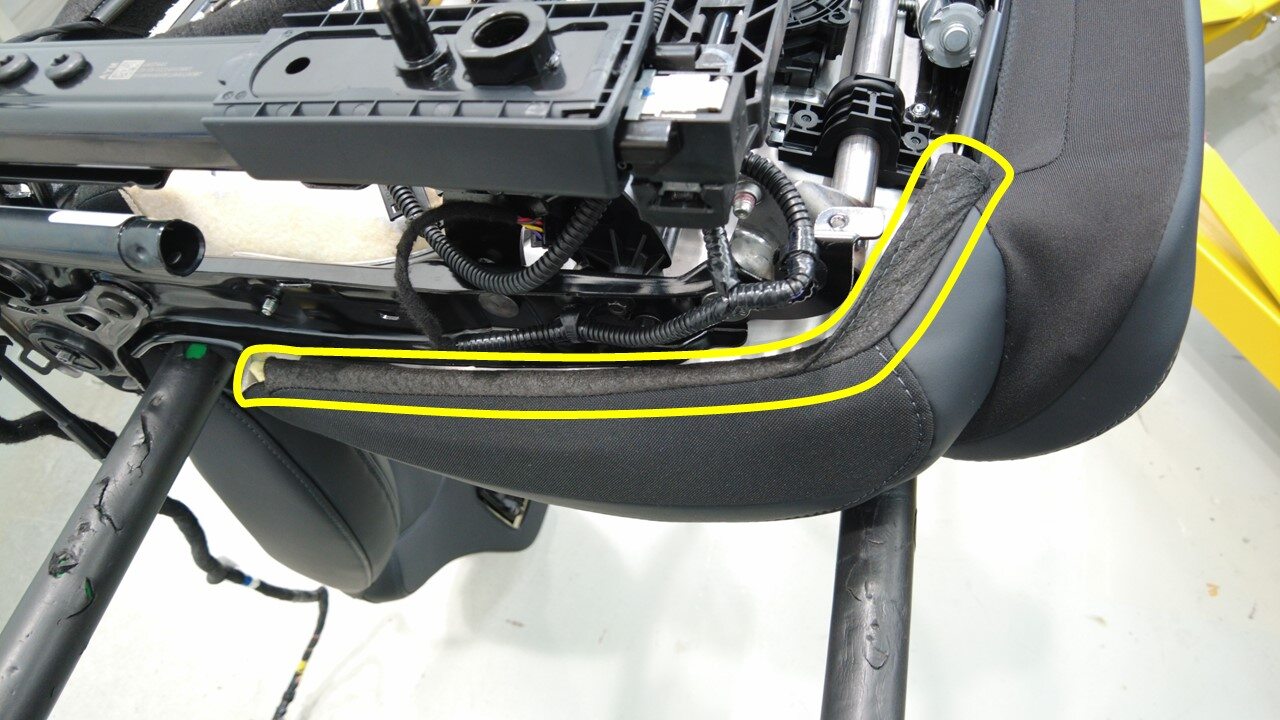

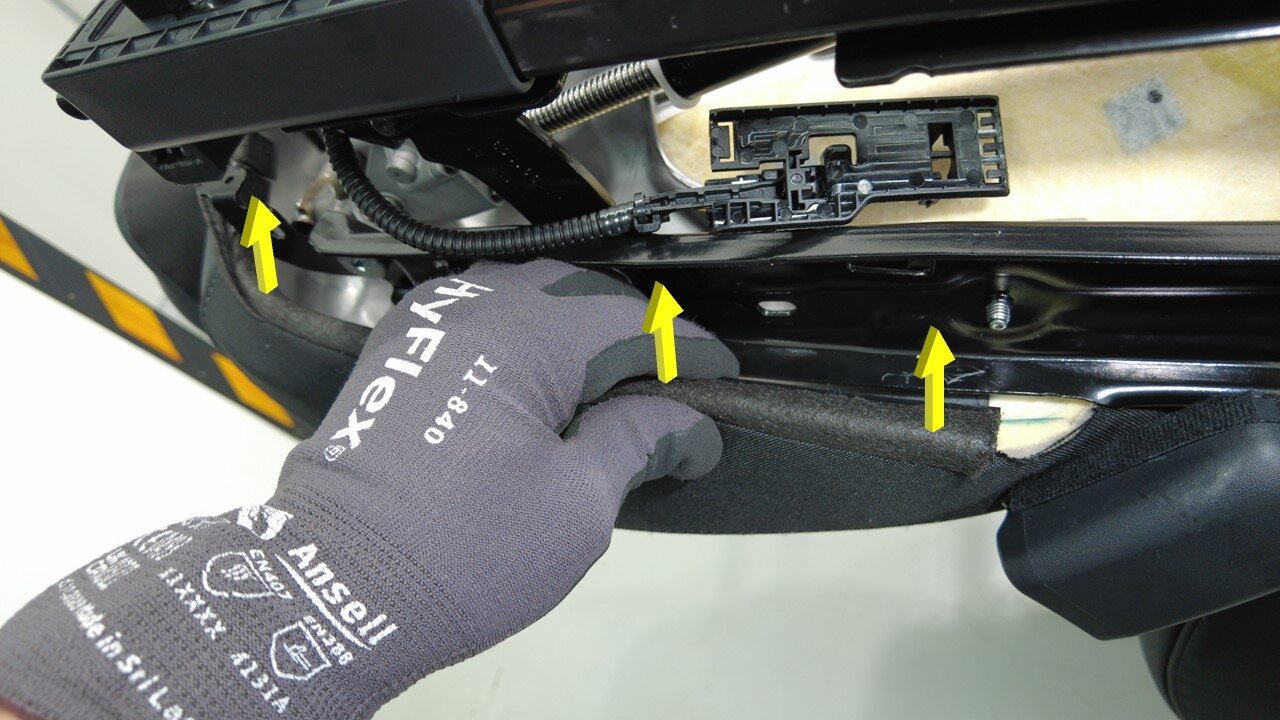

将座椅座垫外罩安装到座椅座垫框架上，然后紧固将座椅座垫固定到框架前部和内外侧的条形夹（3 个）。
注确保座椅加热器连接器和座椅端传感器总成穿过座椅悬架或框架。
-
安装将座椅占用传感器固定到座椅底部的固定夹。
-
连接座椅占用传感器连接器，然后紧固锁片（2 个），将连接器安装到驾驶位座椅线束支架上。
注确保线束未被卡在座垫和座垫框架之间。
-
紧固将座垫加热器连接器固定到座椅底部的卡子，然后连接连接器。
注将连接器滑入座椅框架卡子，以固定连接器。
-
紧固将座椅靠背加热器连接器固定到座椅底部的卡子，然后连接连接器。
注将连接器滑入座椅框架卡子，以固定连接器。
-
重新立起座椅。
- 安装驾驶位座椅内侧护板支架。请参阅 支架 - 侧护板 - 内侧 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
- 安装驾驶位座椅外侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
-

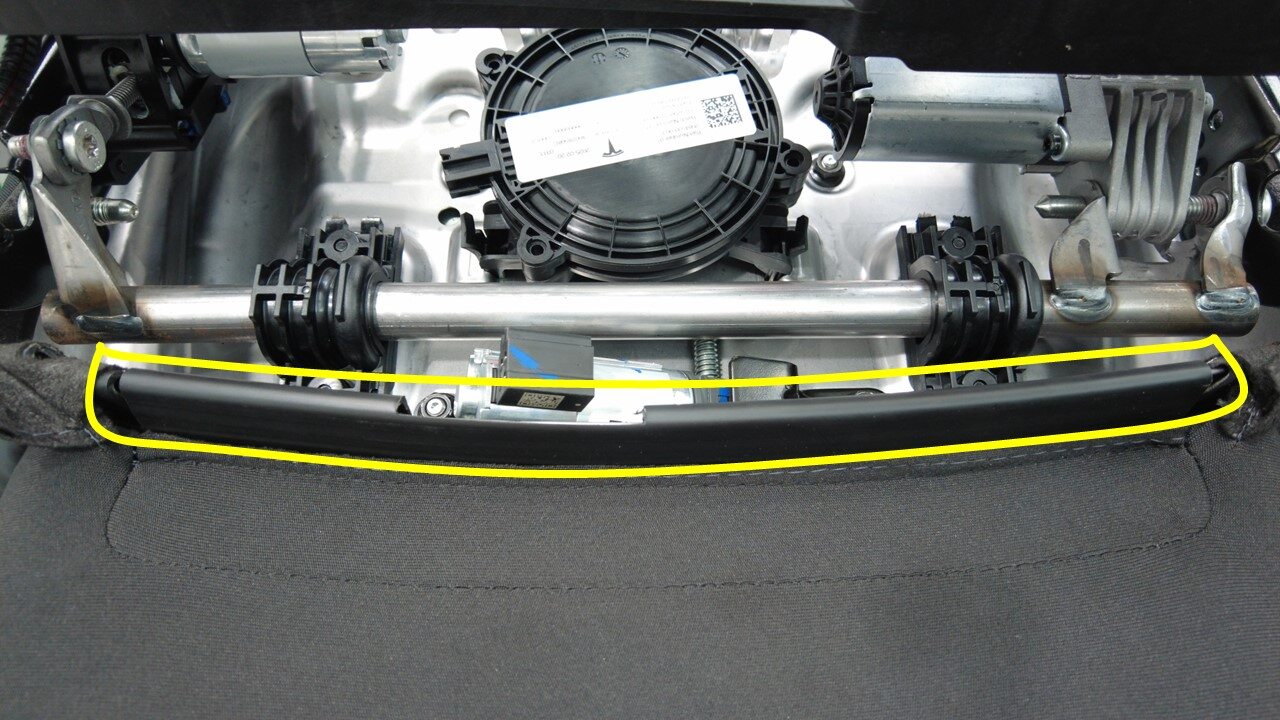

将座椅靠背罩系带（2 个）钩到座垫悬架上。
- 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
