高压电池仓漏气测试（Model Y L） (Test/Adjust)

校正代码 16010100100 FRT 0.72 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1140501-00-A 高压电池外壳泄漏测试套件
  • 1080978-00-B MARK-10 测力计套件

程序

  1. 拆下第二排右侧座椅。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  2. 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序（Model Y L） (Maintenance)。
  3. 分离第二排右侧座椅下方的地毯开孔，以接触直通型组合通气孔，必要时可进行扩孔。
  4. 拆下并弃用直通型组合通气孔的塞帽。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿使通气孔塞掉落到高压电池仓内。

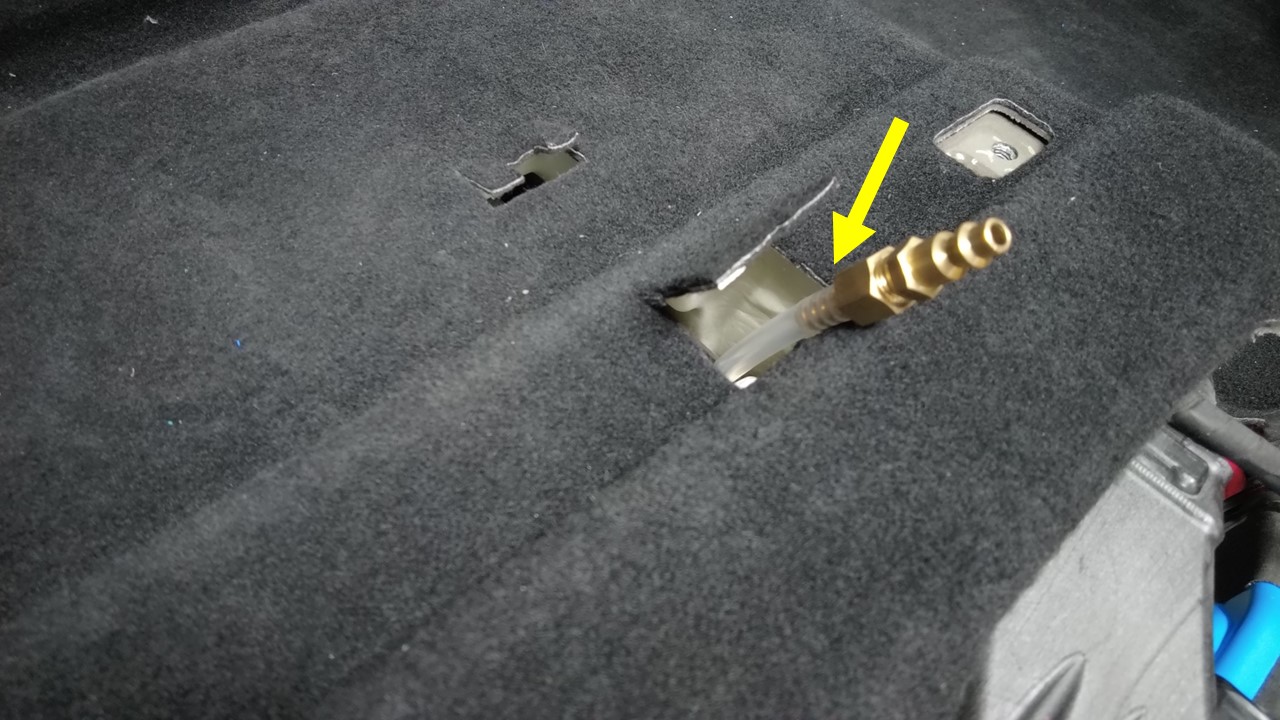

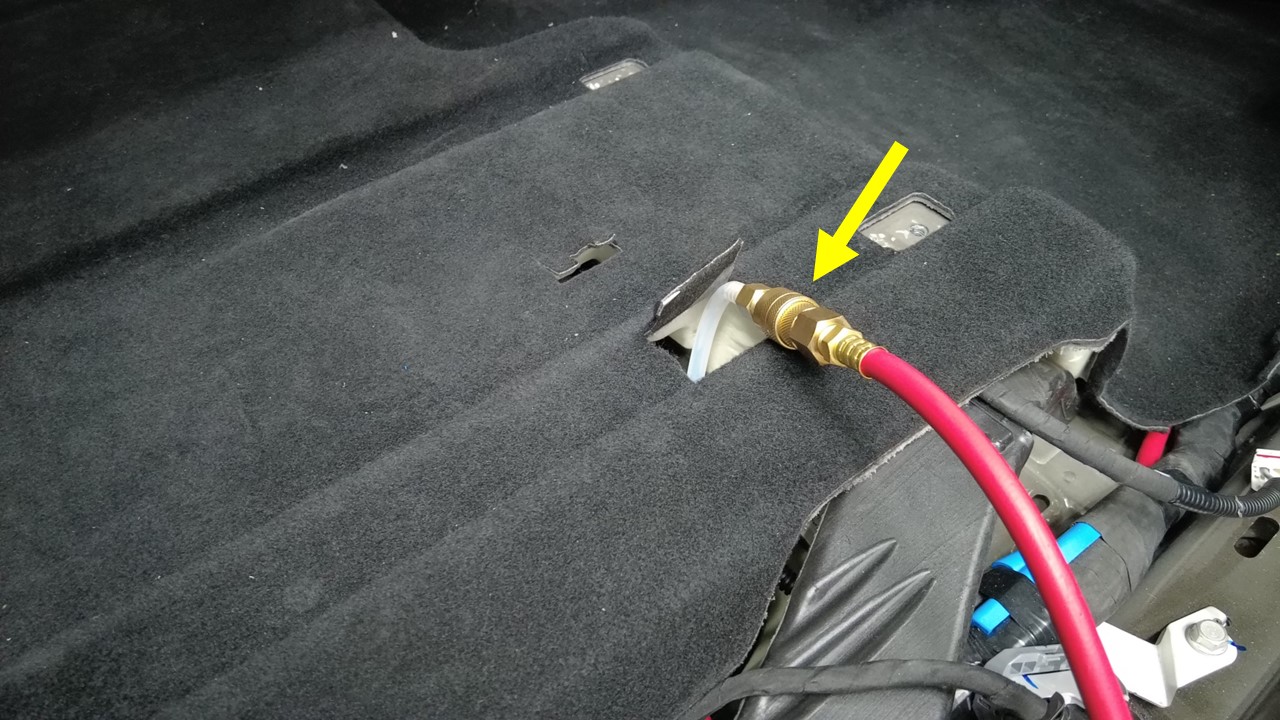

  5. 将外壳泄漏测试适配器安装到直通型组合通气孔上，然后连接到外壳泄漏测试仪。
  6. 将阀门旋钮转至垂直位置，关闭电池组外壳泄漏测试仪上的两个阀门。
  7. 将电池组外壳泄漏测试仪连接到供气装置上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电池组外壳泄漏测试仪阀门全都处于关闭状态。
  8. 将阀门旋钮转至水平位置，将进口阀置于打开状态。
  9. 将电池组外壳泄漏测试仪设置为 0.15 psi。
  10. 打开出口阀以注入空气，等待 60 秒使空气充满系统。
  11. 压力达到 0.15 psi 后，立即关闭进口阀，然后等待 45 秒，使系统内压力趋于稳定。
  12. 记录起始压力，然后启动 60 秒计时器；60 秒后，记录最终压力。
  13. 用起始压力减去终止压力，根据情况执行相应操作：
    • 如果差值大于 0.0228 psi，检查软管、适配器和插塞接头，关闭出口阀并打开进口阀，检查调节器压力，然后从第6步开始重新测试。如果差值仍大于 0.0228 psi，则上报 Toolbox 会话。
    • 如果差值小于或等于 0.0228 psi，继续此程序。
  14. 将供气装置从电池组外壳泄漏测试仪上断开。
  15. 将外壳泄漏测试适配器从直通型组合通气孔上拆下，然后将其从外壳泄漏测试仪上断开。
  16. 将新的通气孔塞 (1108907-00-A) 安装到直通型组合通气孔上。使用 MARK-10 测力计施加 200 N 的作用力以固定通气孔塞。确保施加的作用力垂直于通气孔塞。
  17. 用一根手指斜着按压通气孔塞，检查并确保其已完全就位；如果通气孔塞松动或损坏，请更换；如未松动或损坏，则无需操作。
  18. 将第二排右侧座椅下方的地毯开孔折回原位。
  19. 安装第二排右侧座椅。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
