前备箱盖闩锁双拉单执行机构 ((拆卸和更换))
校正代码
1133040202
0.18
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将前备箱盖闩锁固定到前端支架的螺栓（2 个） |
 8 Nm (5.9 lbs-ft) |
|
重复使用 |
拆卸
注
如果前备箱盖闩锁不可电动开启，请使用前备箱手动释放工具打开前备箱盖。
- 1130534-00-A前备箱手动释放工具，Model 3
警告
在“移动服务”中使用前备箱手动释放工具时，请使用小型坡道升起车辆并确认车辆稳定性。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
-

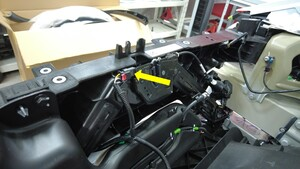

将电气连接器从前备箱盖闩锁上断开。
-

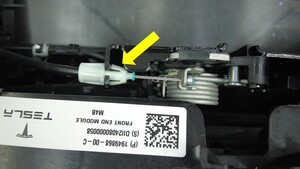

将前备箱盖闩锁传动装置缆索从前备箱盖闩锁上松开。
注松开卡子，然后将传动装置缆索从闩锁臂上拆下。
-

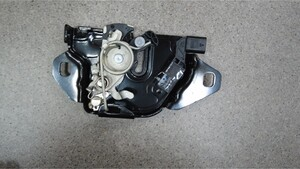

拆下将前备箱盖闩锁固定到前端支架的螺栓（2 个），然后将闩锁从车辆上拆下。
注在前端支架上标记前备箱盖闩锁传动装置的位置。TIp推荐使用以下工具
- 10 毫米套筒扳手
安装
-
将前备箱盖闩锁安装到前端支架上，然后根据标记调整闩锁传动装置的位置。
-
紧固将前备箱盖闩锁固定到前端支架的螺栓（2 个）。8 Nm (5.9 lbs-ft)注调整前请先将螺栓彻底紧固。如果仅手动拧紧螺栓，闩锁可能会移动。TIp推荐使用以下工具
- 10 毫米套筒扳手
-
将前备箱盖闩锁传动装置缆索安装到前备箱盖闩锁上。
注将缆索末端固定到闩锁臂上，然后接合卡子。
-
将电气连接器连接到前备箱盖闩锁。
-
关闭前备箱盖，确认是否按规定对齐。如有必要，松开将前备箱盖闩锁固定到前端支架的螺栓，调整前备箱盖闩锁，然后再彻底紧固螺栓（2 个）8 Nm (5.9 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
