椅套 - 座椅坐垫 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))
校正代码
13080200702
FRT
0.96
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 将左侧第二排座椅总成从车辆上拆下。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
- 将扶手总成从第二排左侧座椅上拆下。请参阅 扶手总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
- 将脚踢盖板从第二排左侧座椅上拆下。请参阅 脚踢护板 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
-

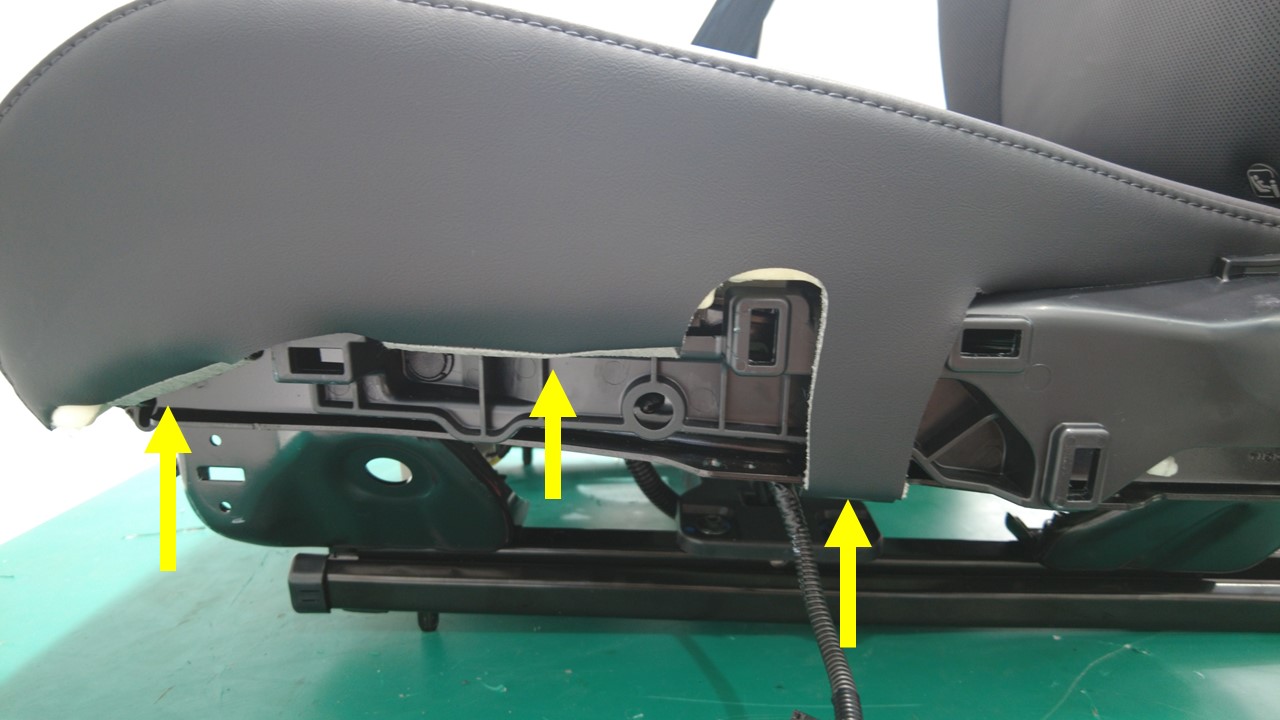

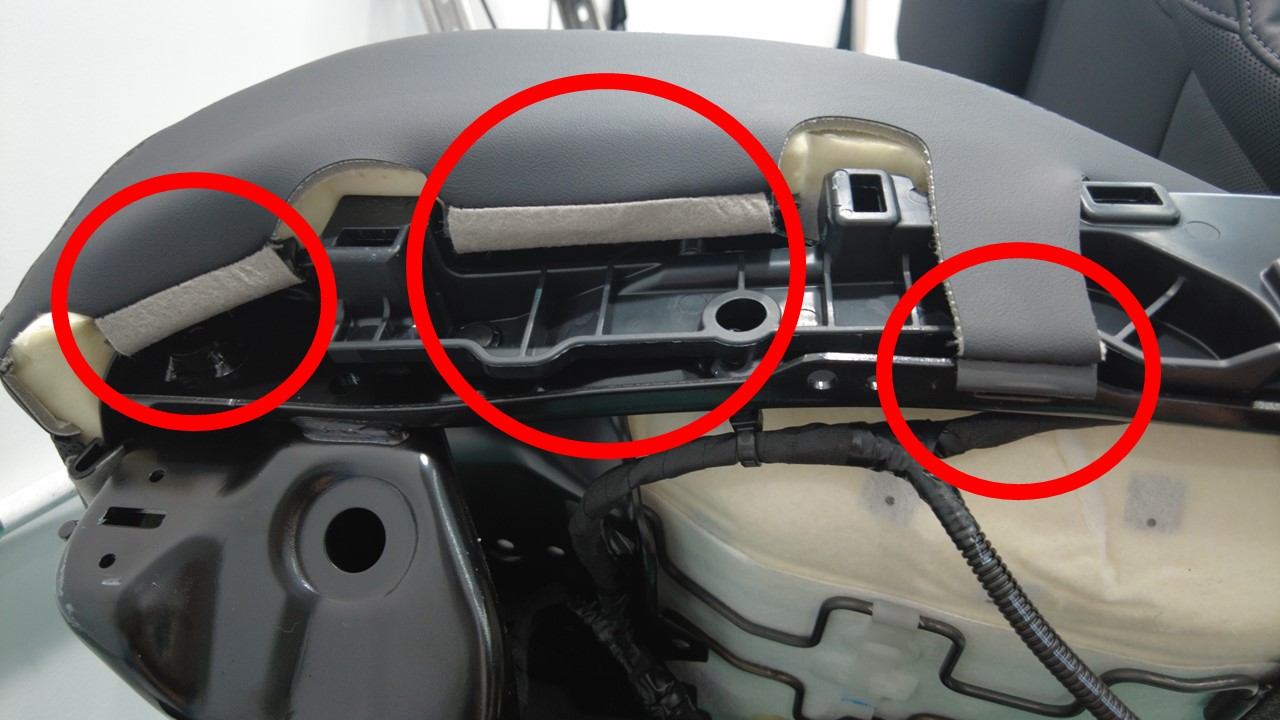

将外侧固定夹（3 个）从第二排左侧座垫框架上拆下。
注将夹子拉离框架，以将其松开。
-

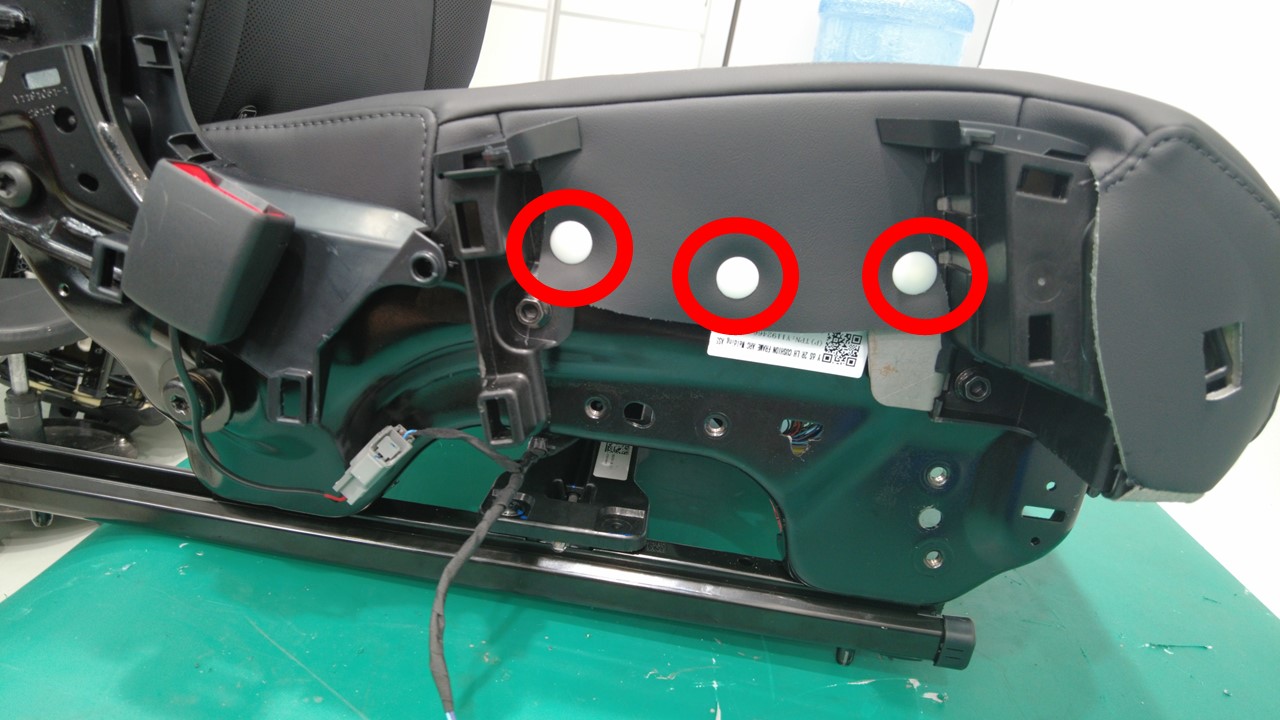

将内侧固定夹（3 个）从第二排左侧座垫框架上拆下。
-

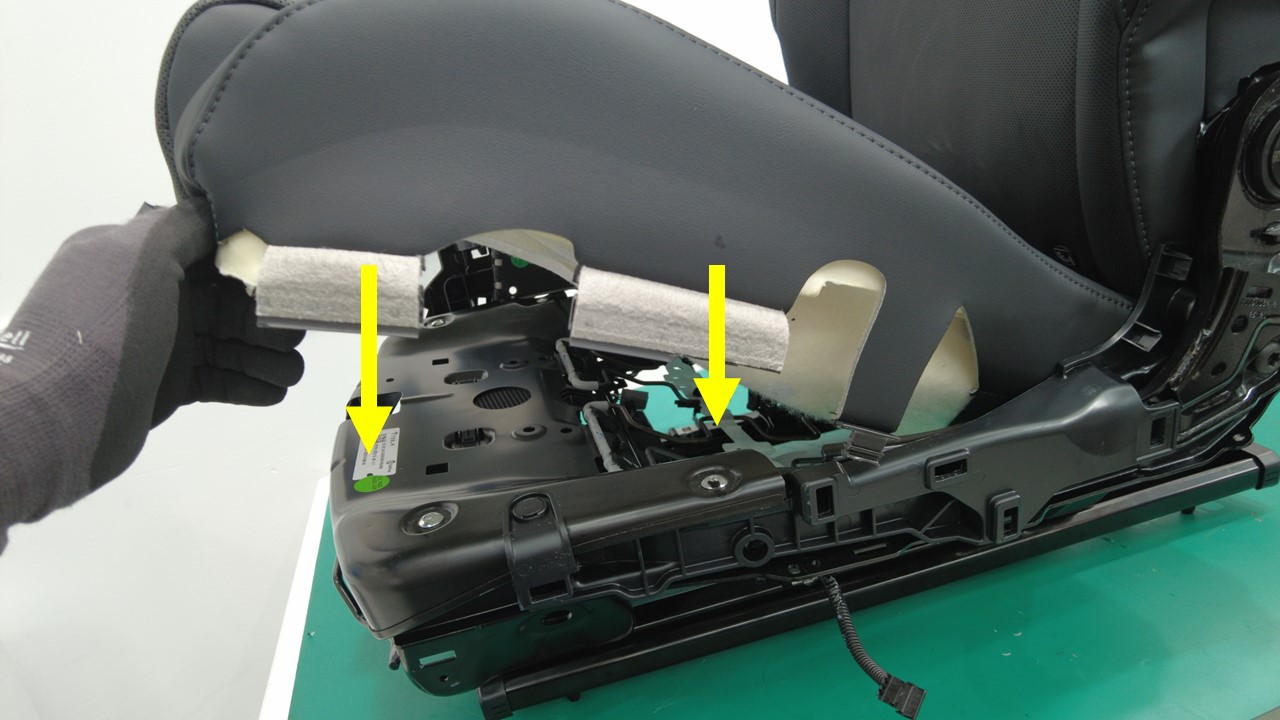

将前部固定夹（4 个）从第二排左侧座垫框架上拆下。
注将夹子拉离框架，以将其松开。
-

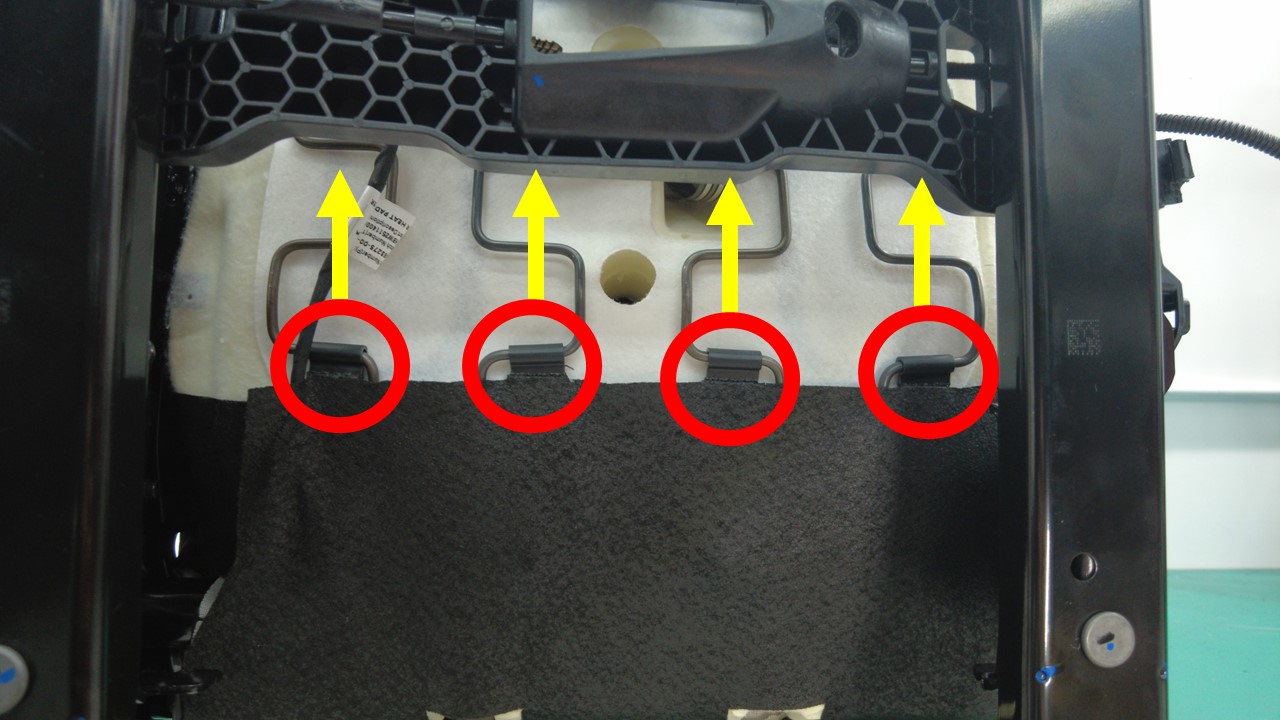

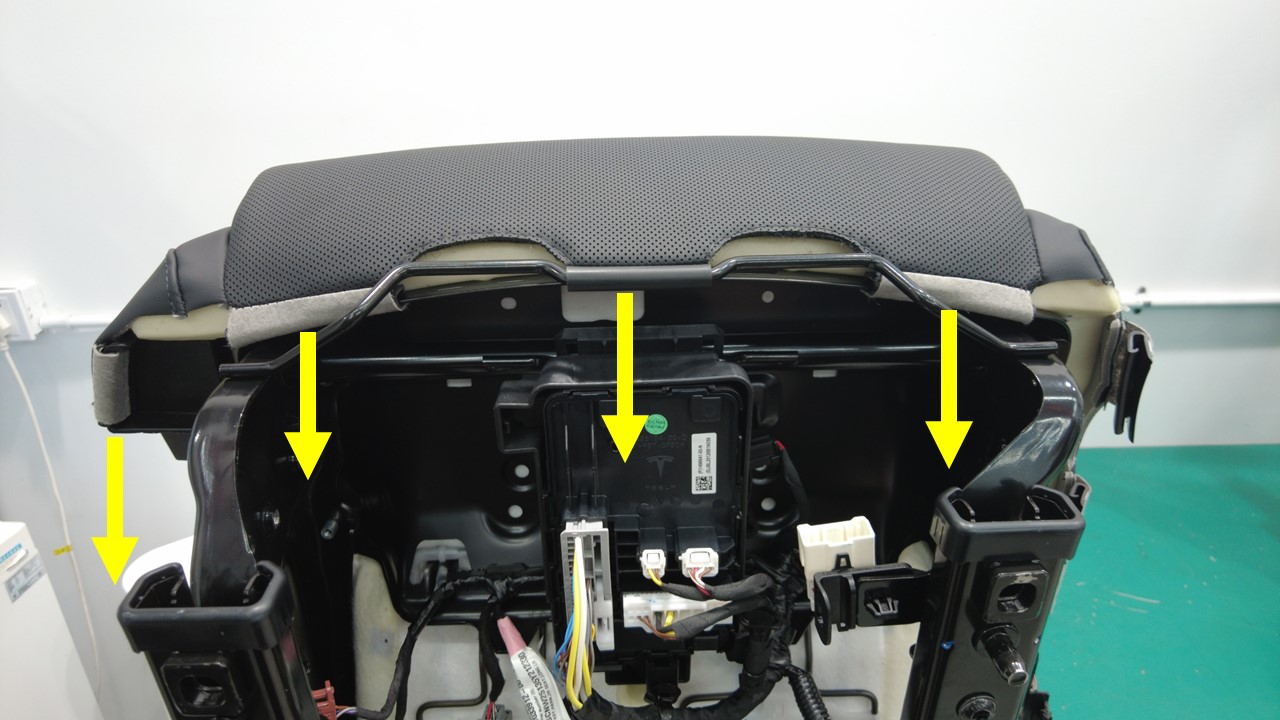

将座垫固定夹（4 个）从第二排左侧座椅悬架上拆下。
-

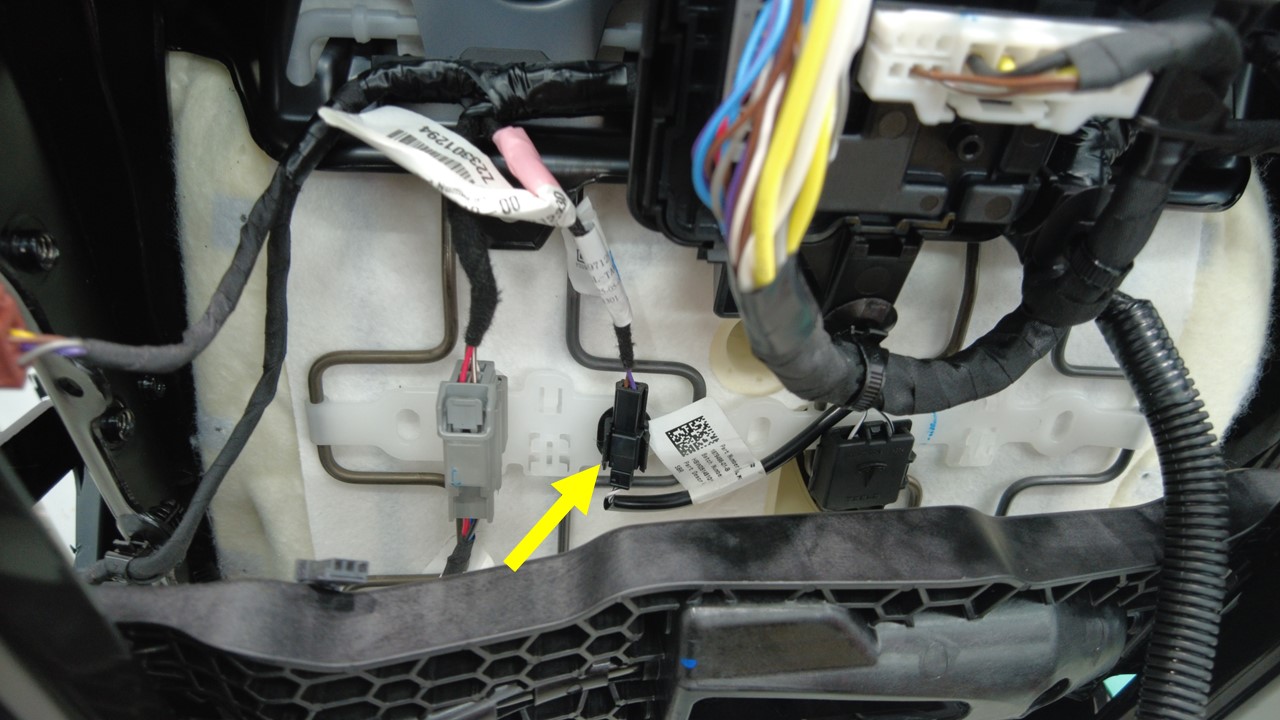

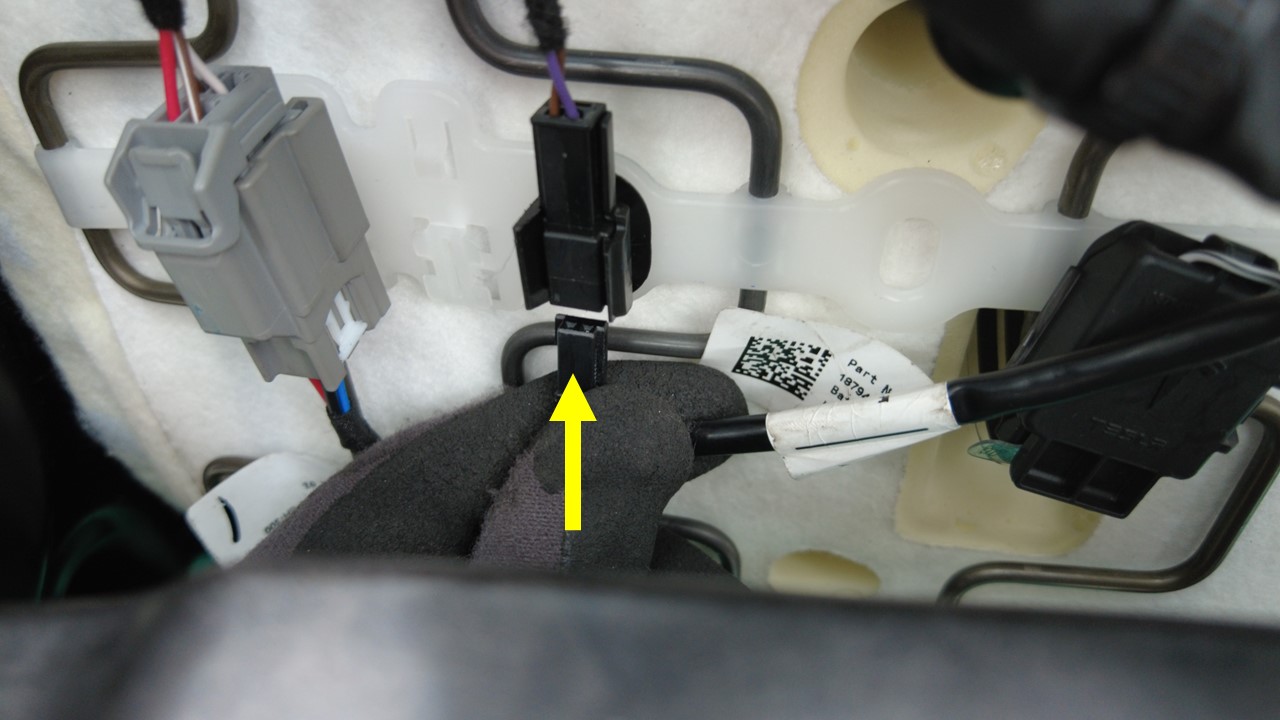

断开第二排左侧座椅占用传感器连接器，将传感器线束引线置于一旁。
-

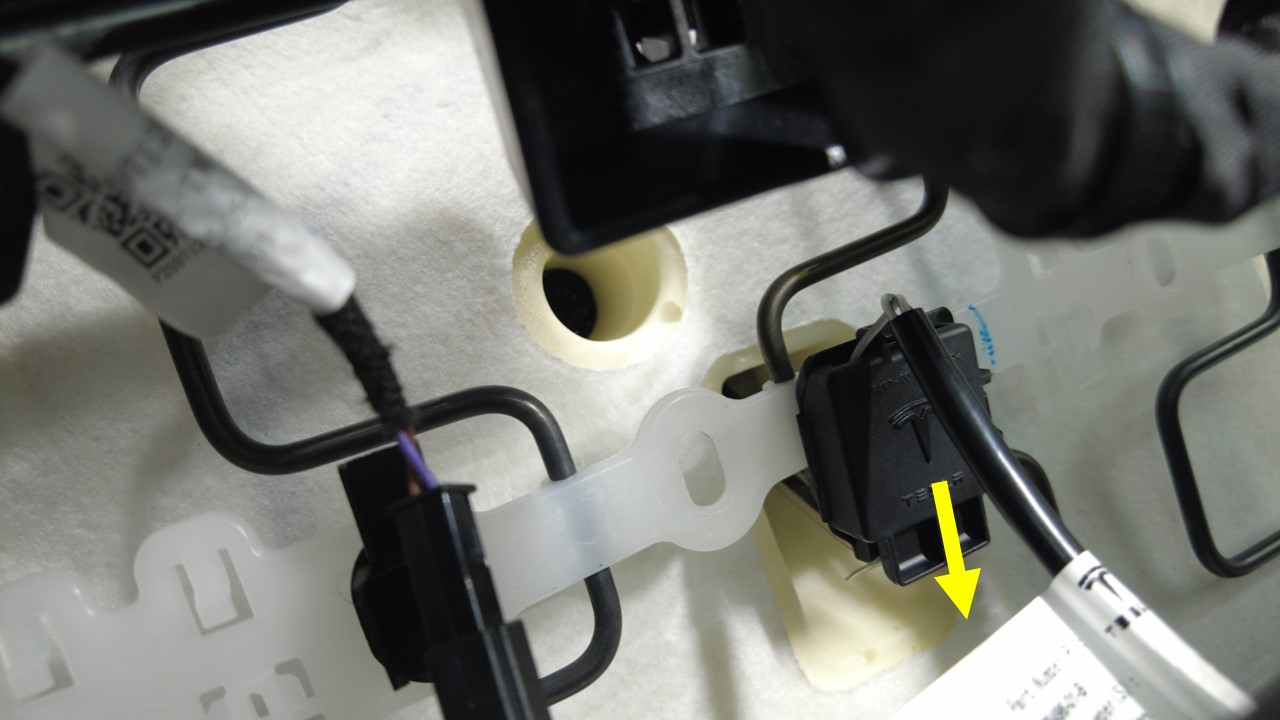

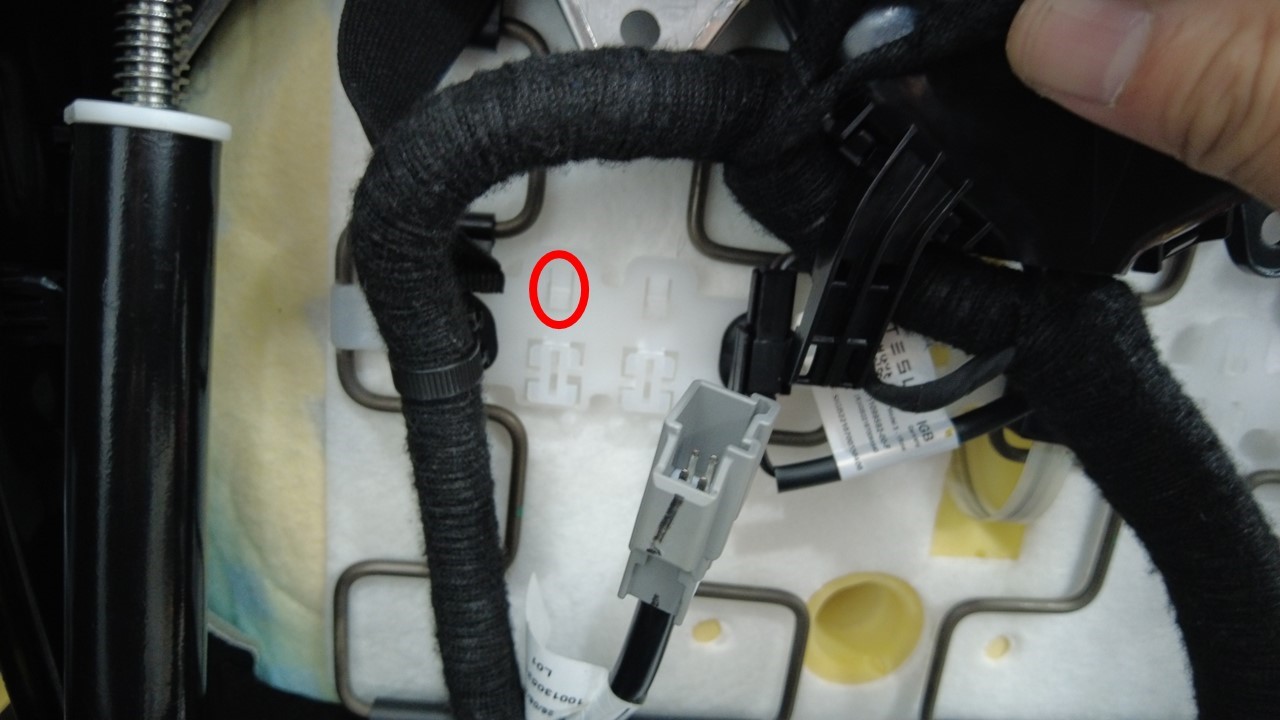

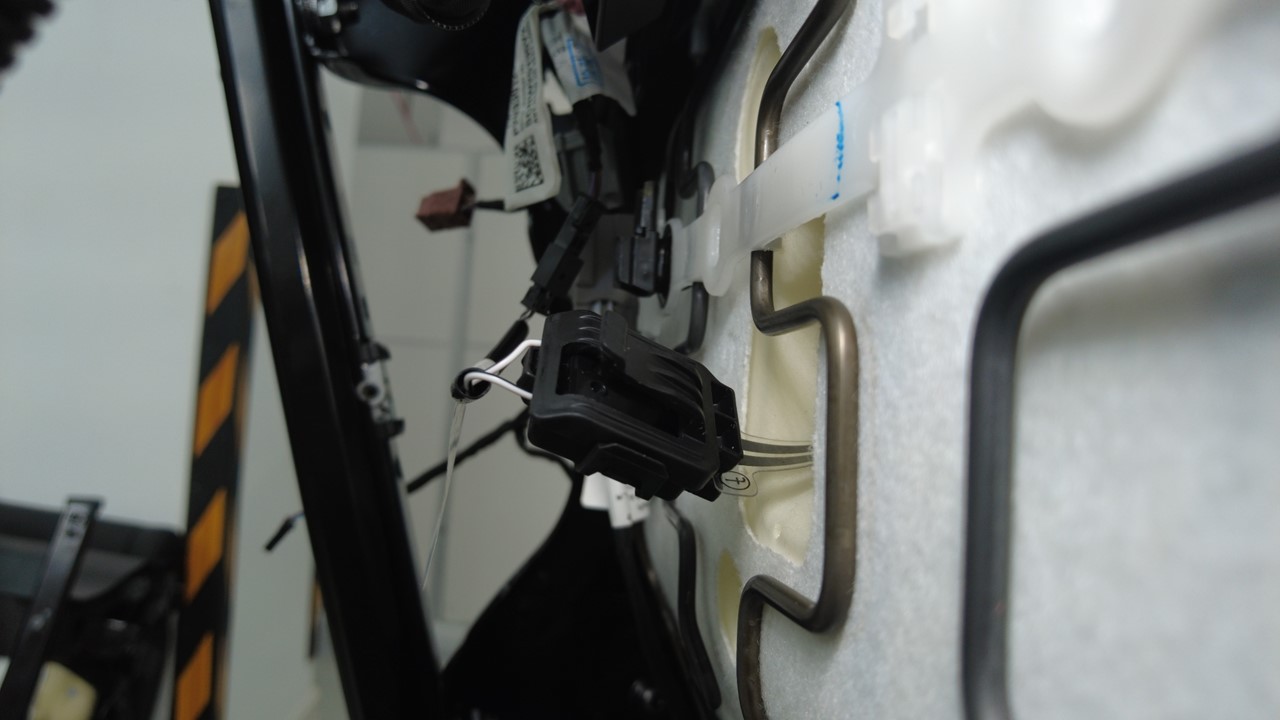

向下按压卡子以将座椅占用传感器从座椅框架上松开，然后将传感器从第二排左侧座椅底部拆下。
-

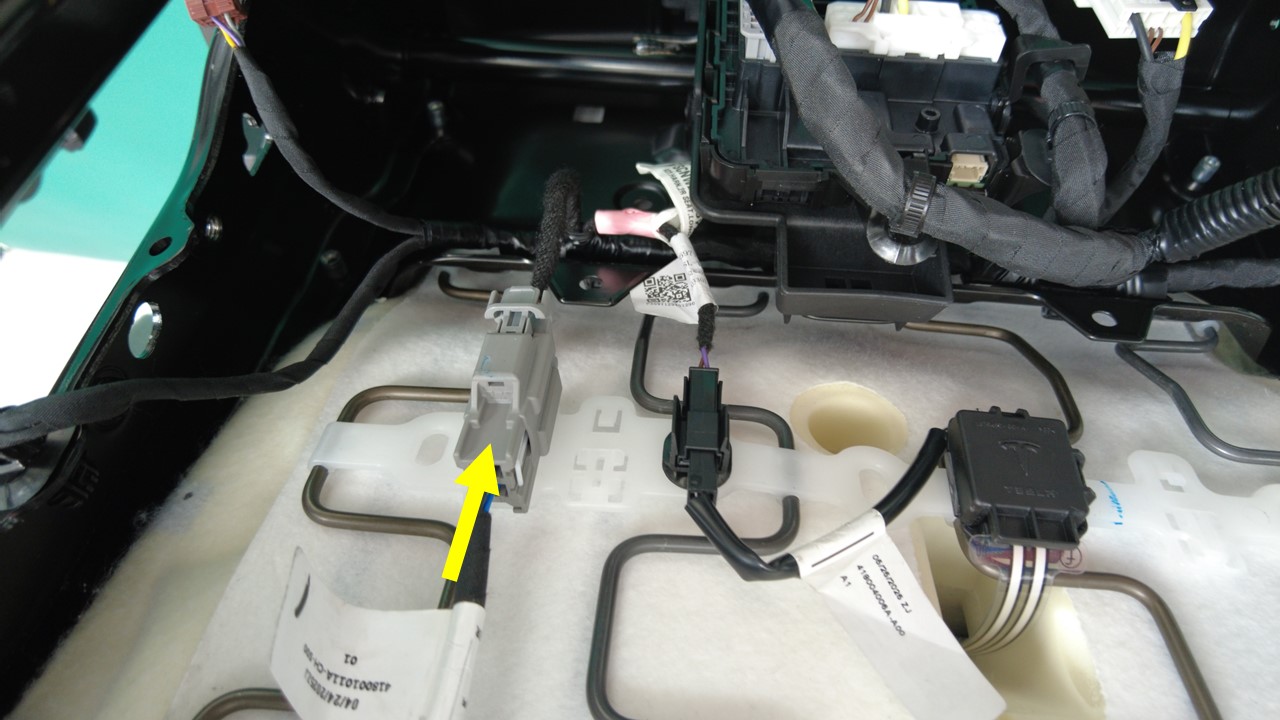

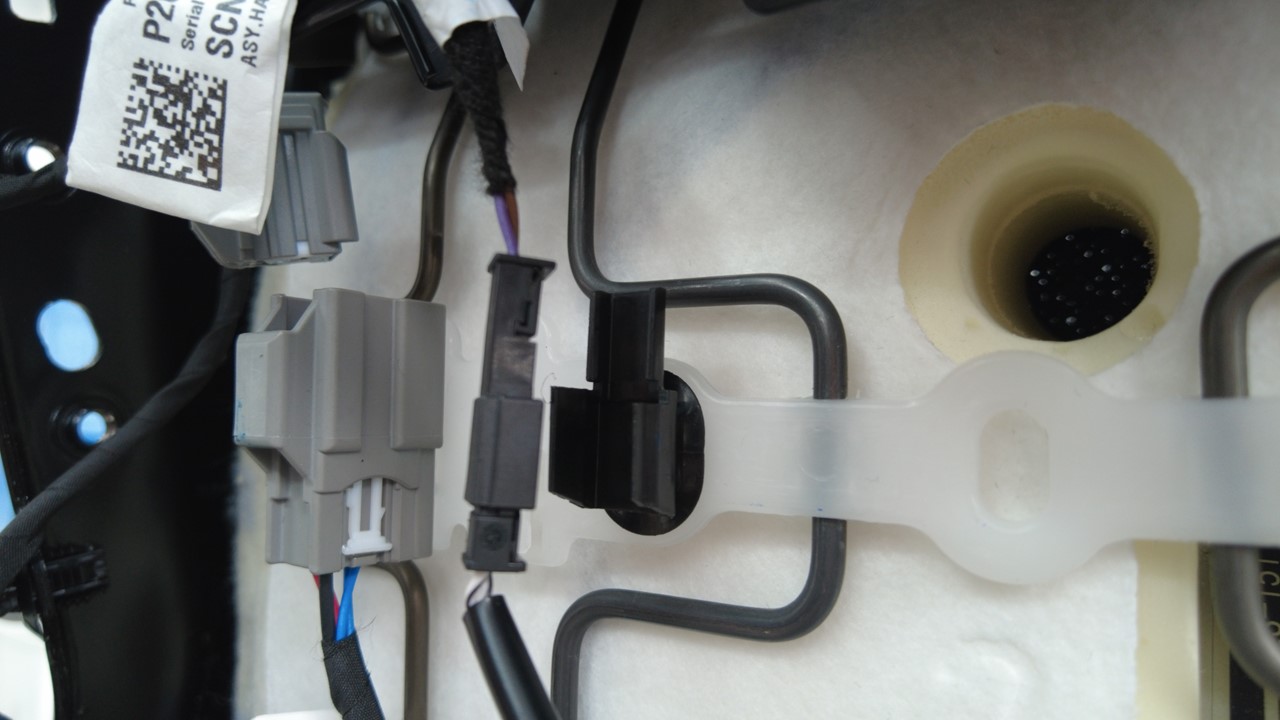

断开第二排左侧座垫加热器连接器。
-

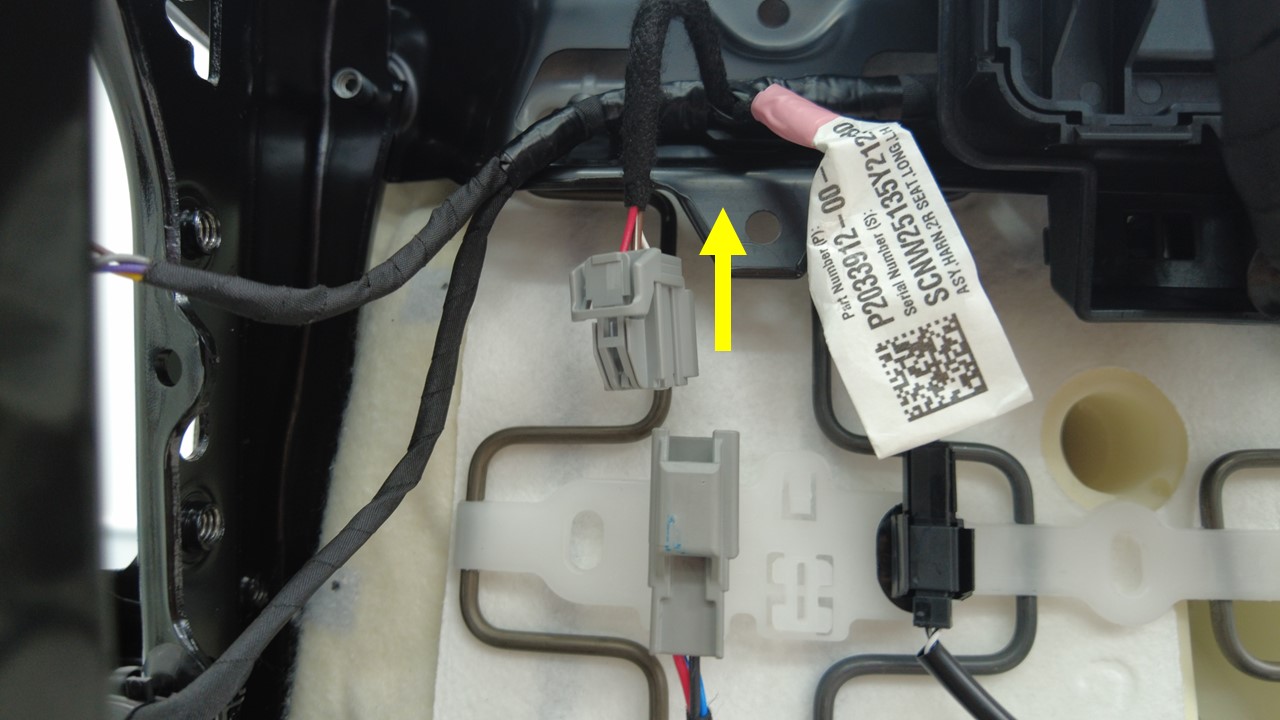

松开线束卡夹和座椅框架卡子，以将座椅加热垫连接器和接线线束夹从第二排左侧座椅底部拆下。
-

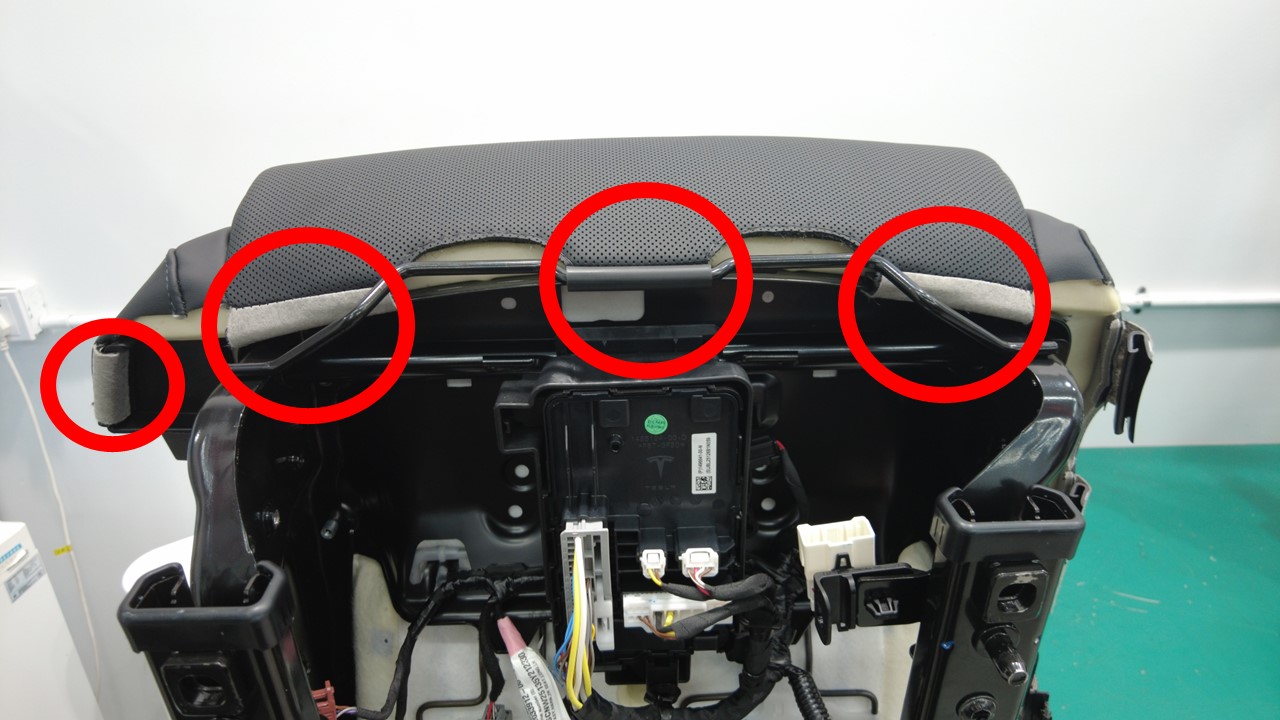

将座垫饰板从第二排左侧座椅框架总成上松开。
-

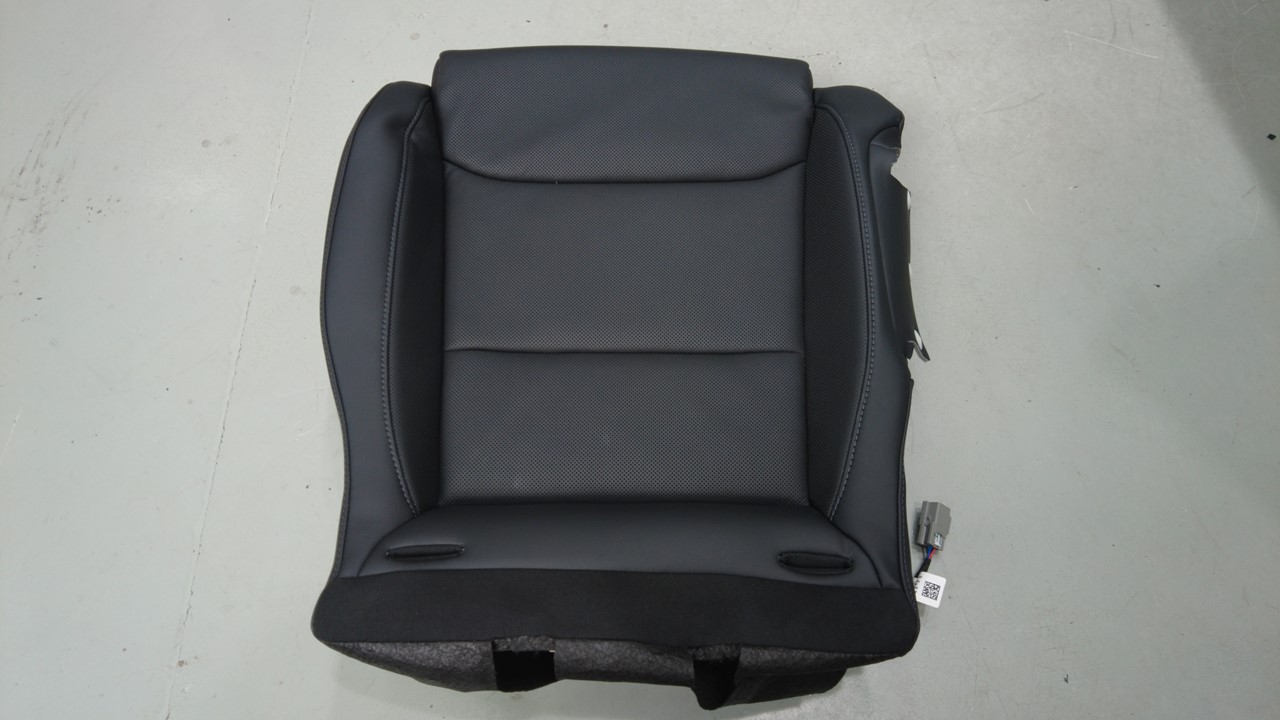

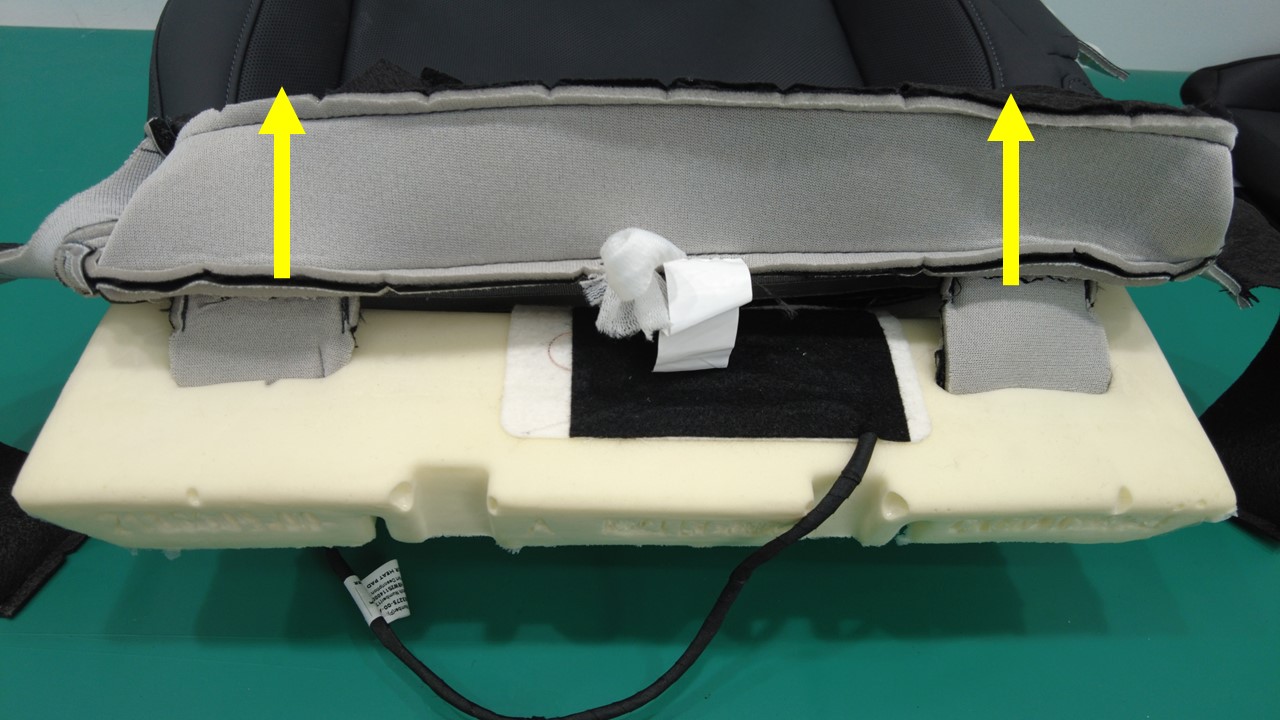

径直向上拉离座垫并松开定位销（2 个），将座垫总成从第二排左侧座椅总成上拆下。
注确保加热垫和座椅占用传感器线束未触碰到座椅框架。
-
松开将座垫饰板固定到泡沫总成的系带。
-

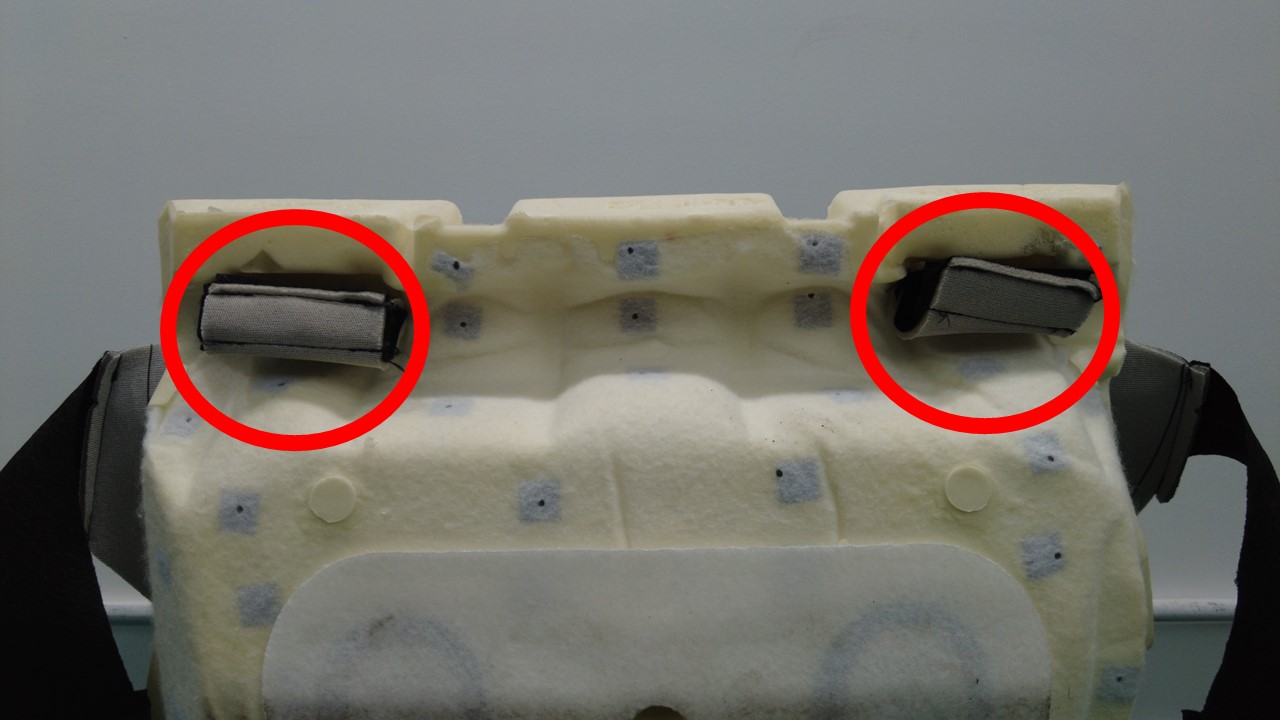

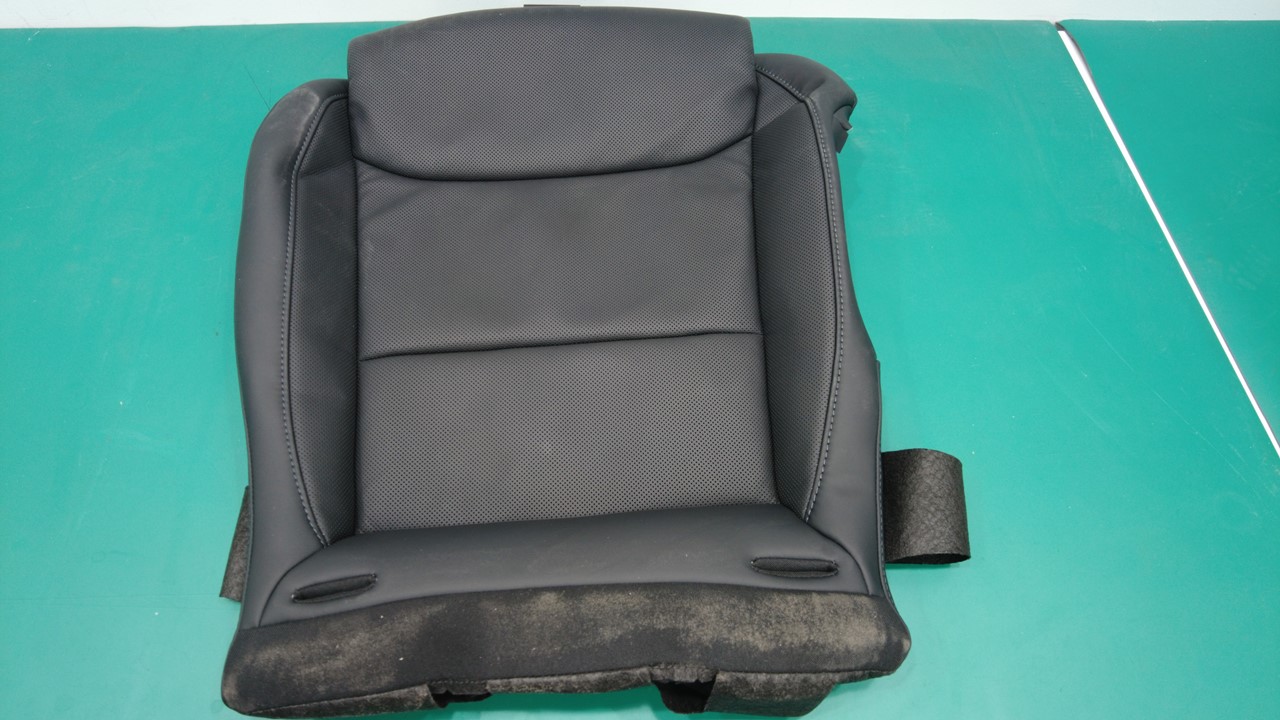

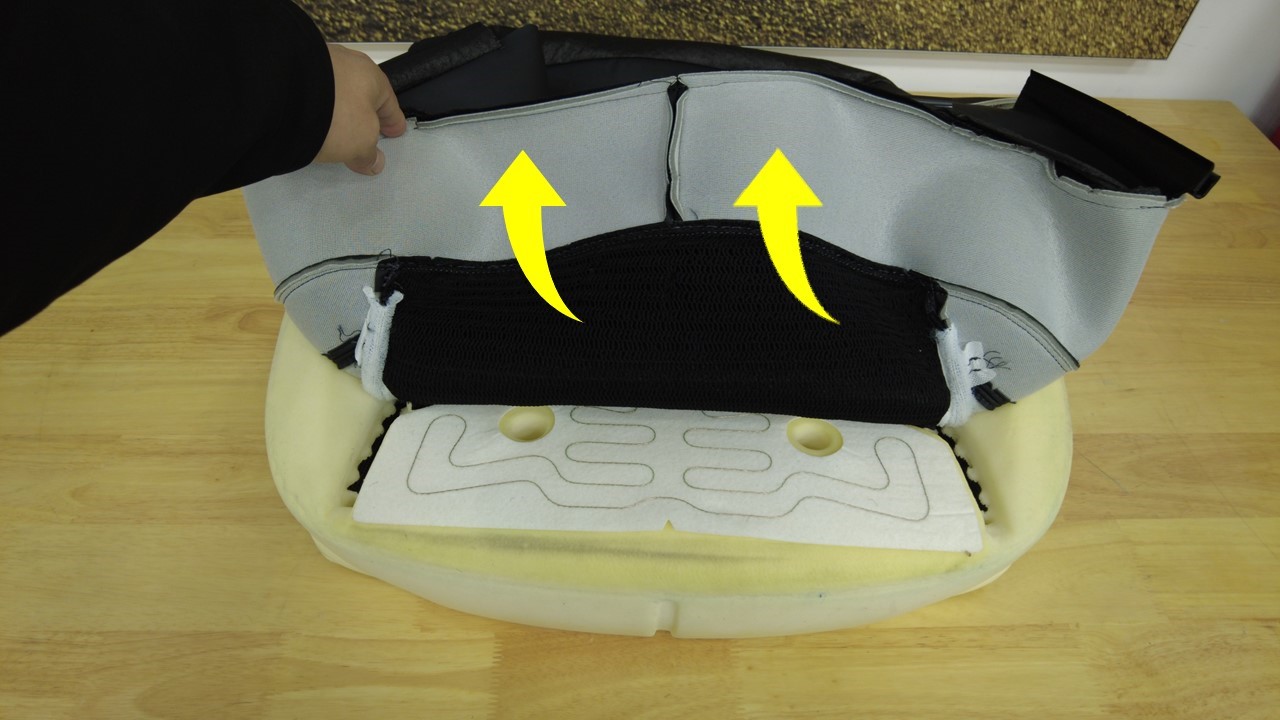

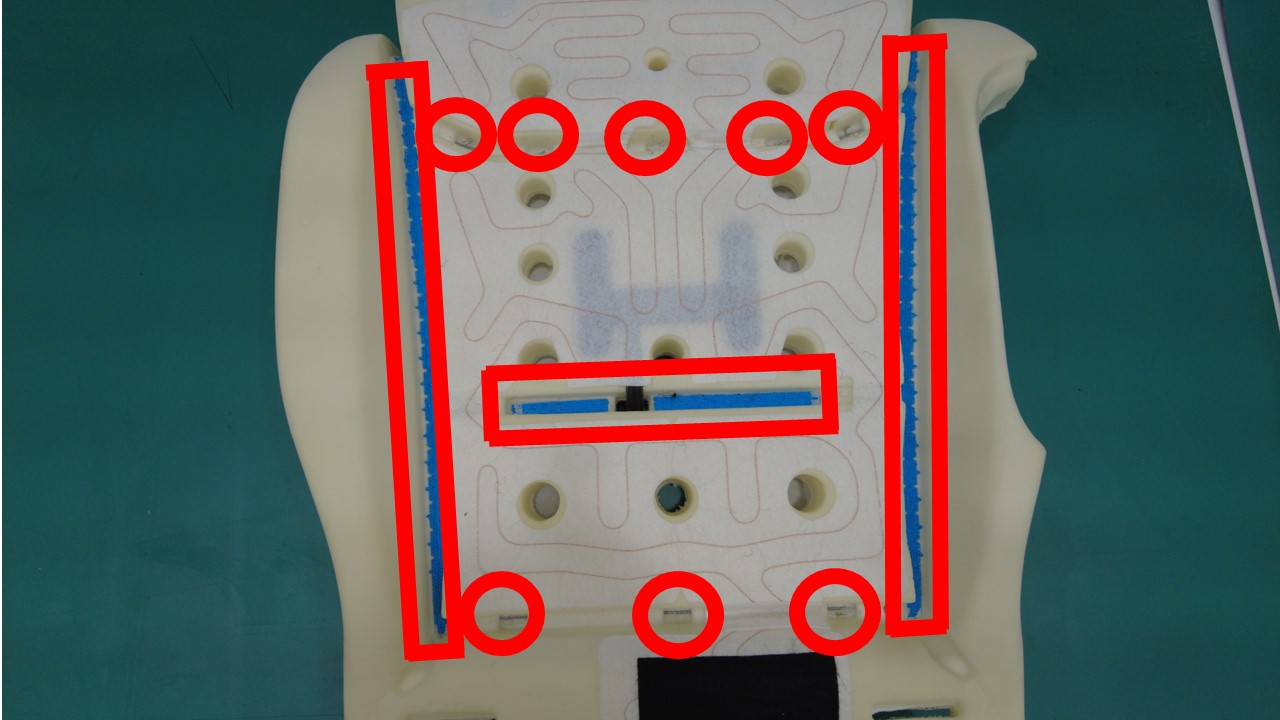

松开 Velcro 系带（4 个），拆下并弃用拱环（8 个），然后将第二排左侧座垫饰板从泡沫总成上拆下。
注操作过程中，请小心处理 Velcro 系带，以免损坏。
安装
-

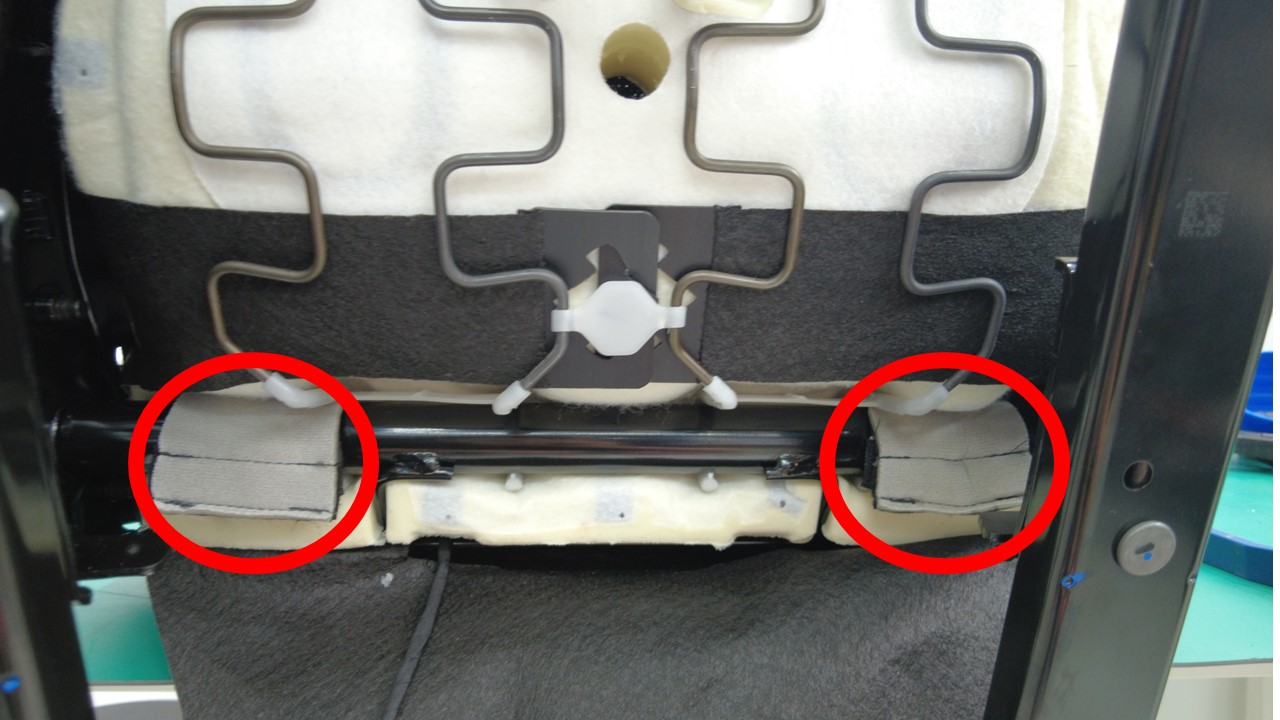

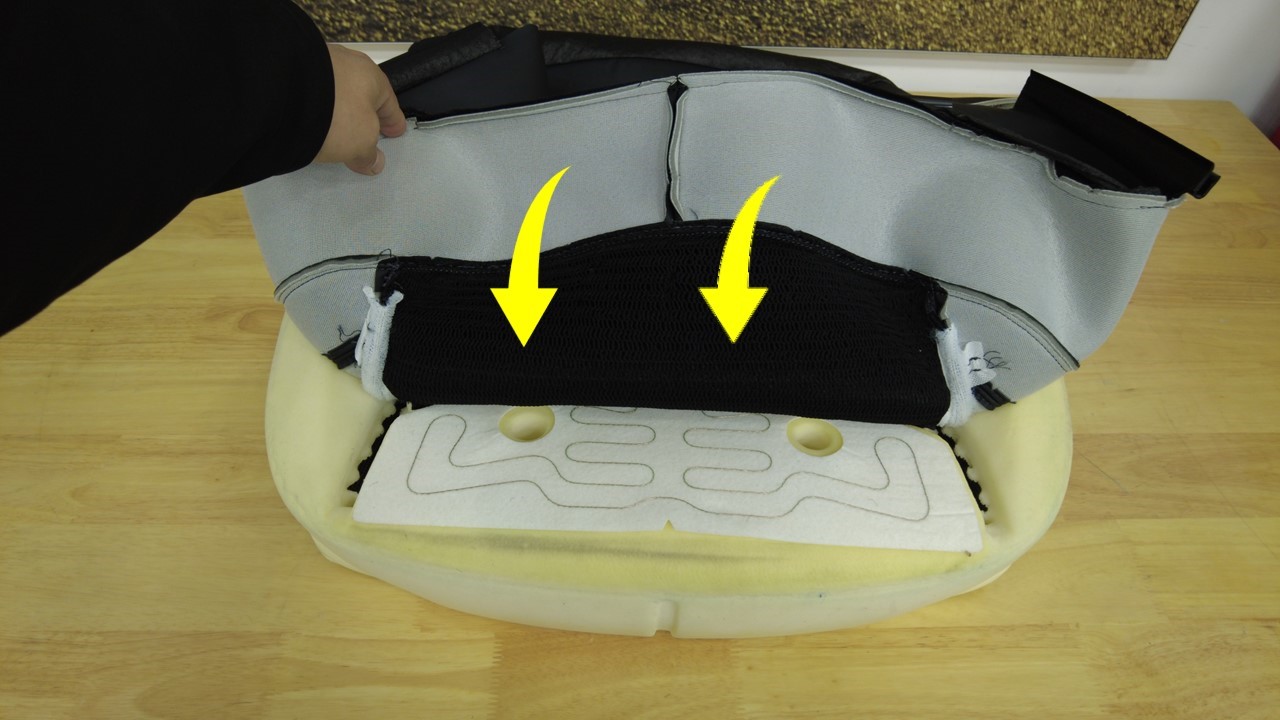

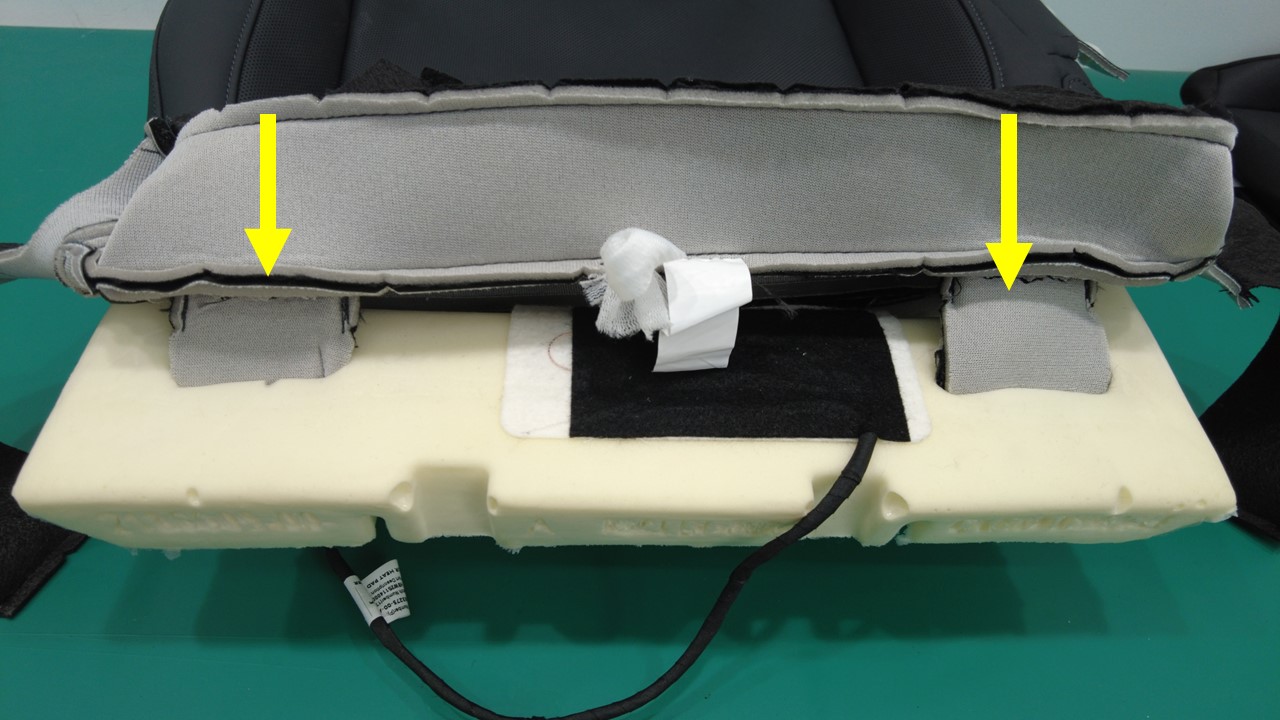

从安装背面的两个饰件开始，使用 Velcro 系带（4 个）和新的拱环（8 个）紧固，然后将第二排左侧座垫饰板安装到泡沫总成上。
-

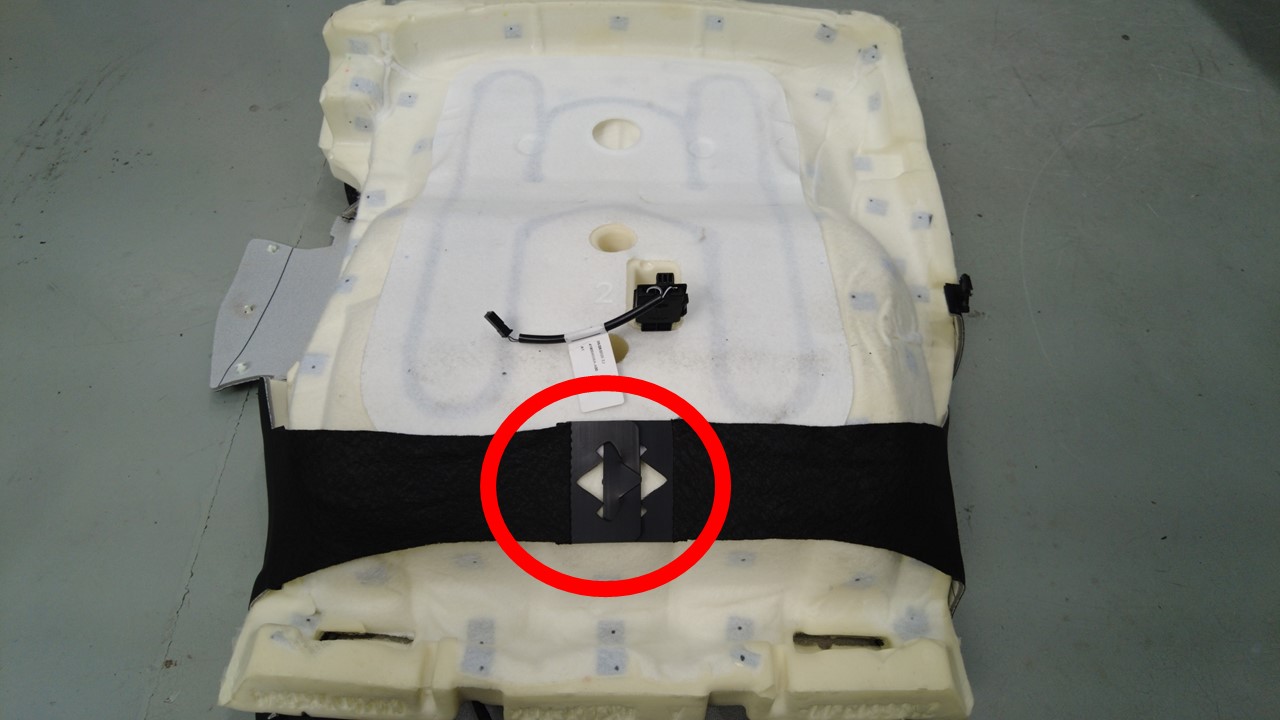

紧固锁止板，以将第二排左侧座垫饰板固定到泡沫总成上。
-

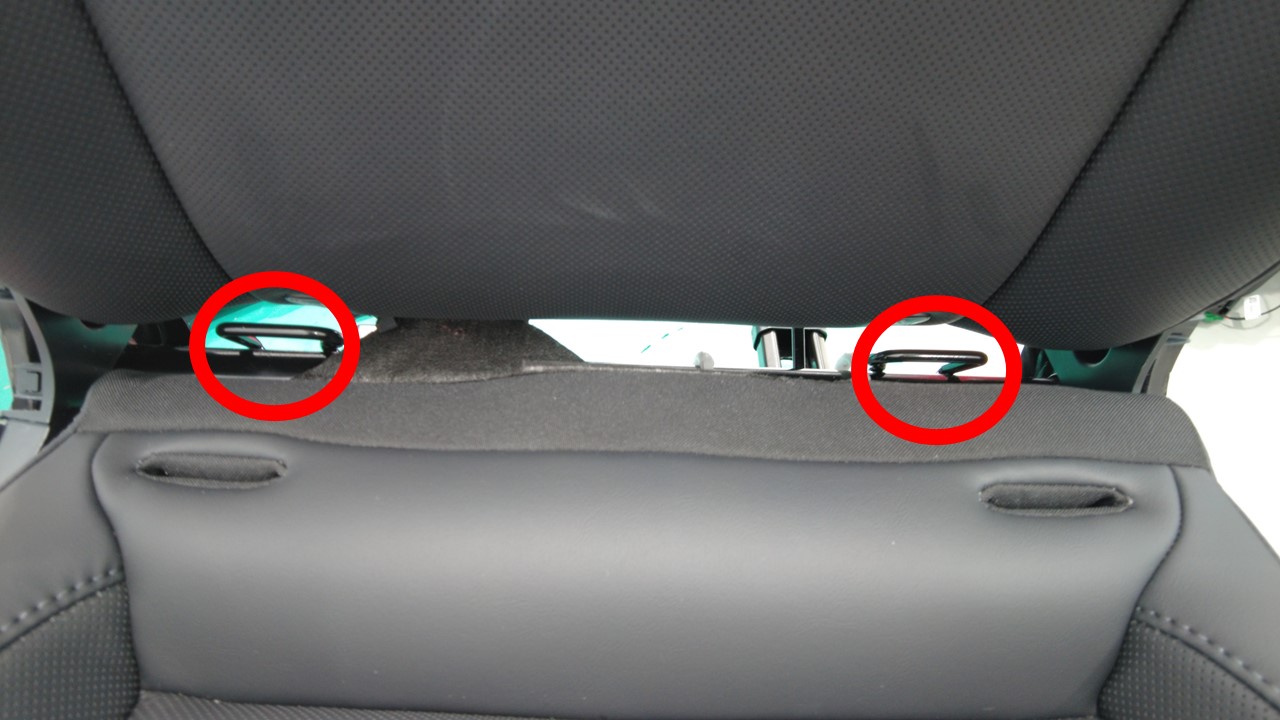

对齐定位销（2 个），将座垫后部插入座椅底部框架，然后向下移动座垫其余部分，将座垫总成安装到座垫框架上。
注确保接线线束穿过框架背部布设且定位销安装到位。
-
将座垫饰板安装到第二排左侧座椅框架总成上。
注安装过程中，注意请勿损坏泡沫垫。
-
将前部固定夹（4 个）安装到第二排左侧座垫框架上。
注将固定夹朝向框架折叠，轻轻向外拉动夹条，使开口端与框架接合，将固定夹一端与框架对齐，然后向下压动直至完全就位。
-

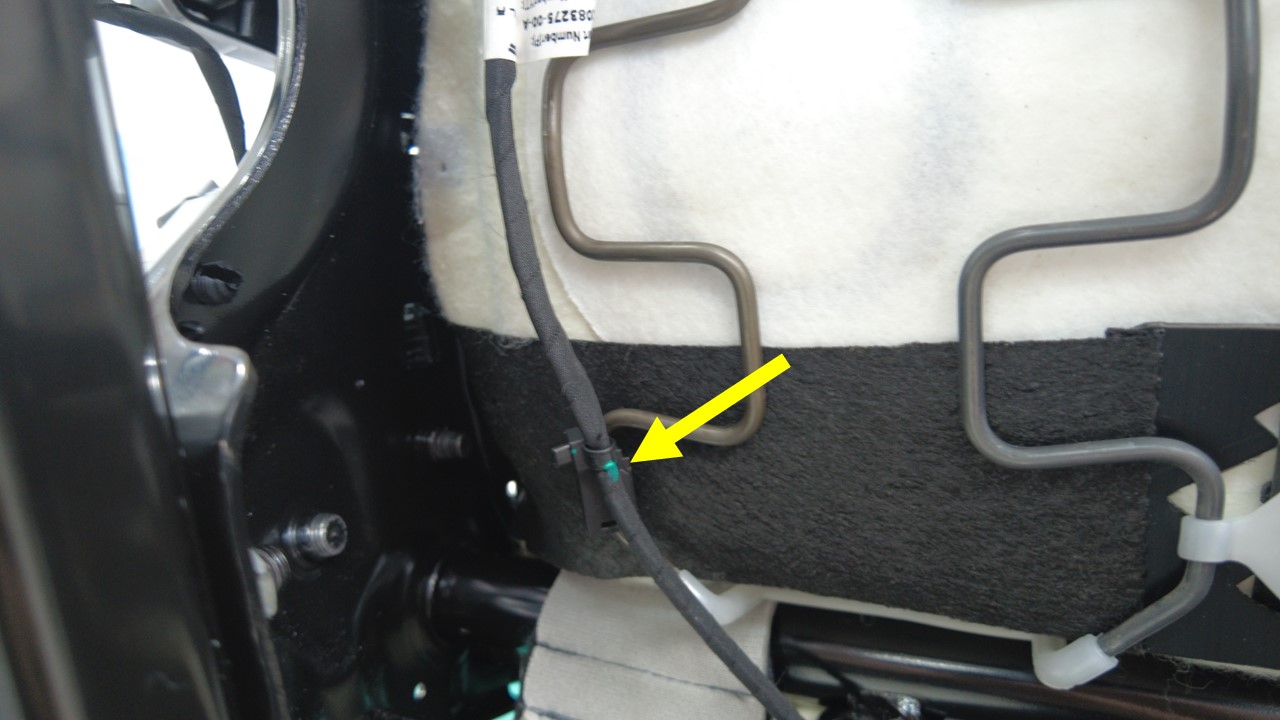

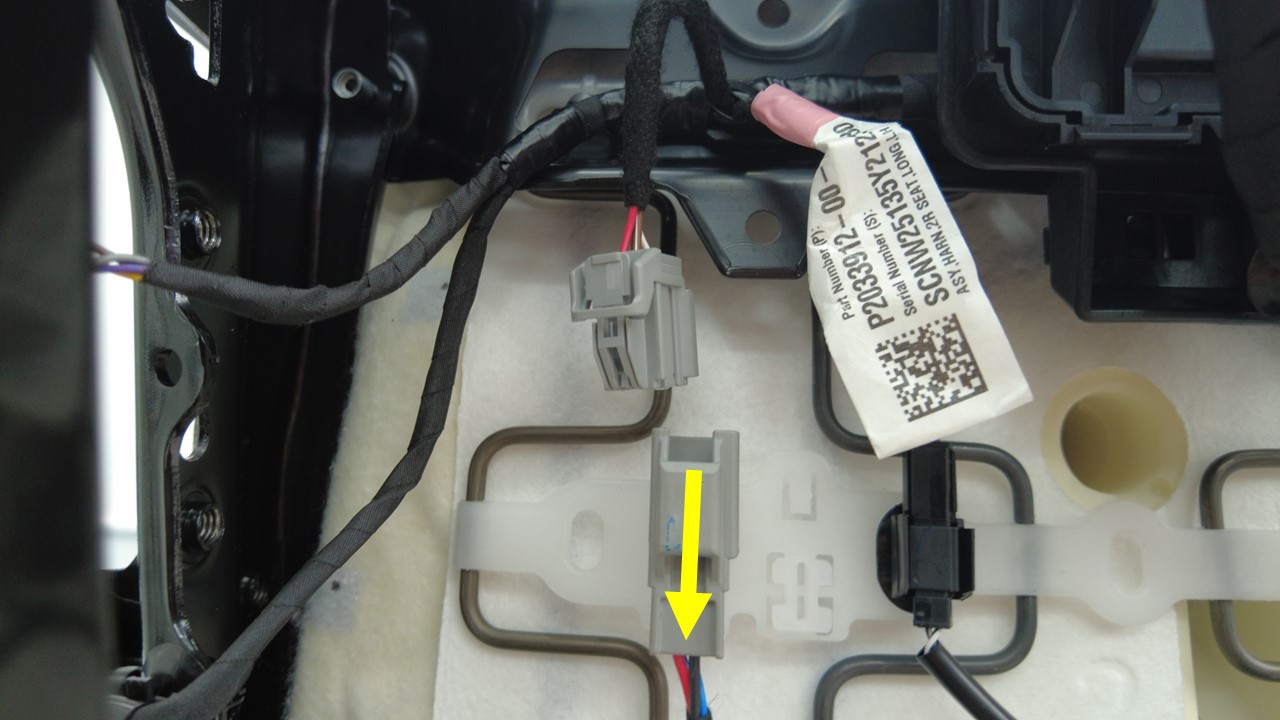

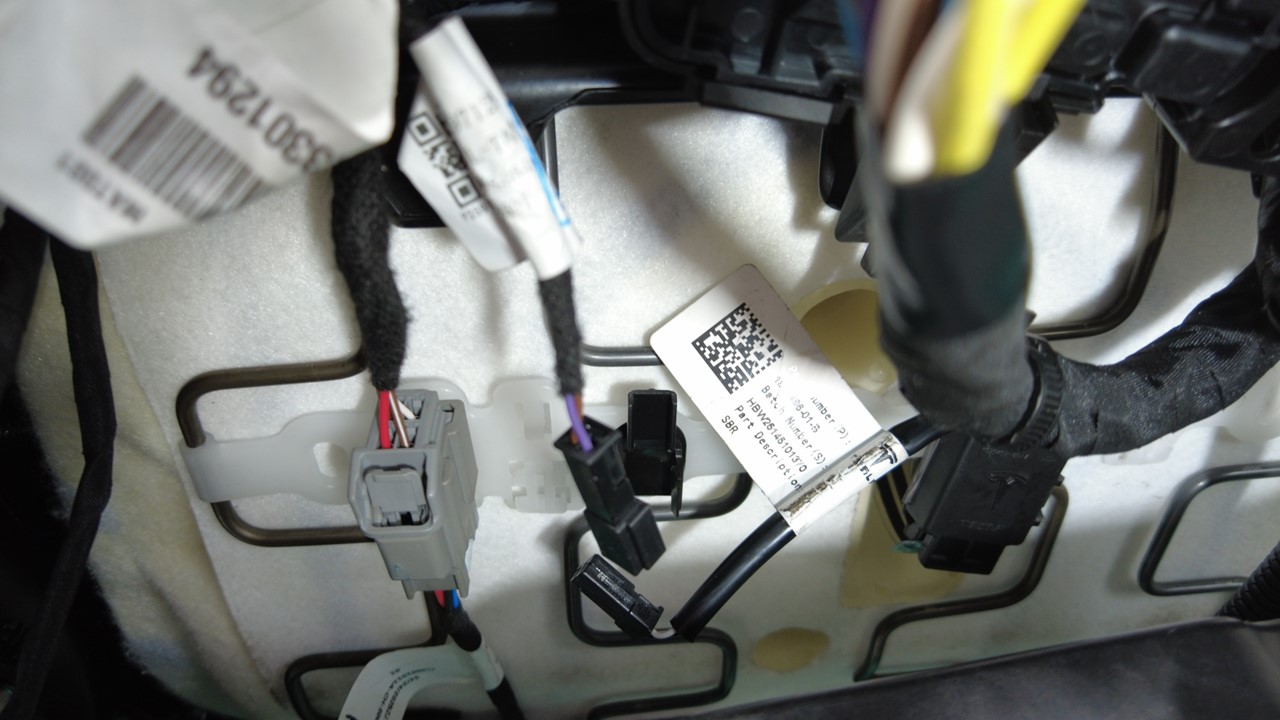

将连接器滑动到座椅框架卡子上并紧固线束卡夹，以将座椅加热垫连接器和接线线束夹安装到第二排左侧座椅底部。
-
连接第二排左侧座垫加热器连接器。
-
将座垫固定夹（4 个）安装到第二排左侧座椅悬架上。
-
将内侧固定夹（3 个）安装到第二排左侧座垫框架上。
-

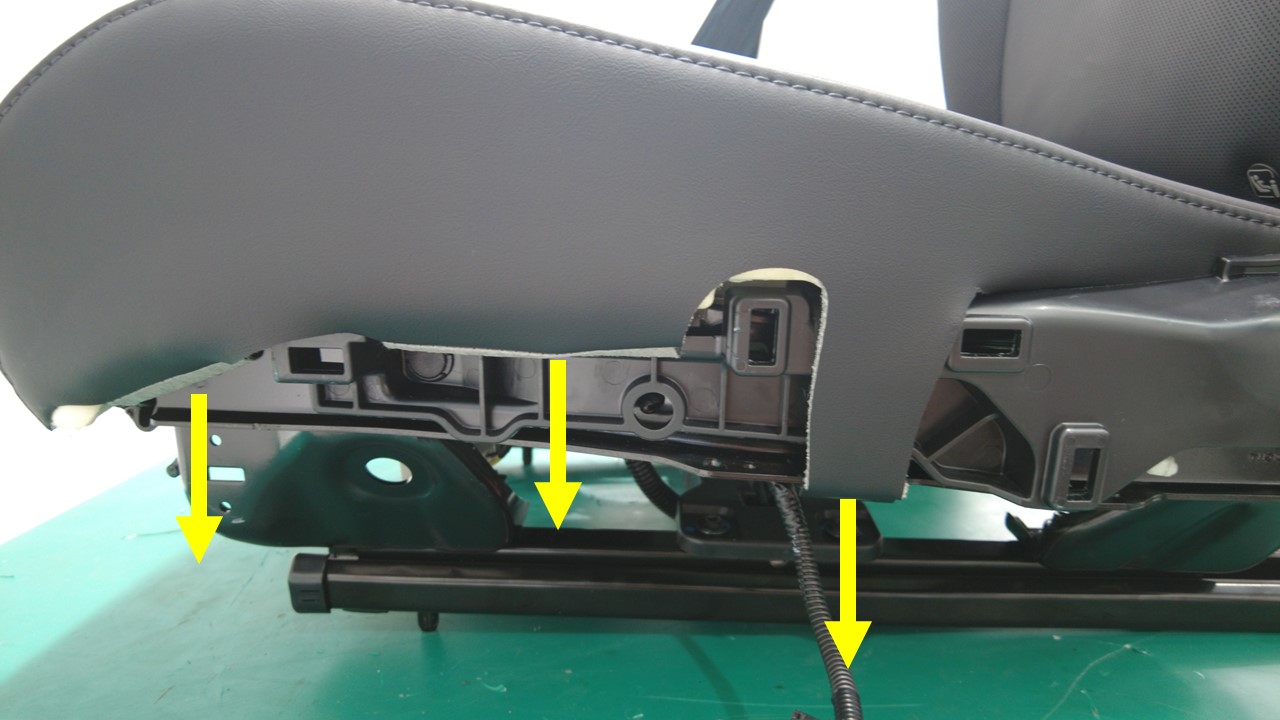

将外侧固定夹（3 个）安装到第二排左侧座垫框架上。
注将固定夹朝向框架折叠，轻轻向外拉动夹条，使开口端与框架接合，将固定夹一端与框架对齐，然后向下压动直至完全就位。
-

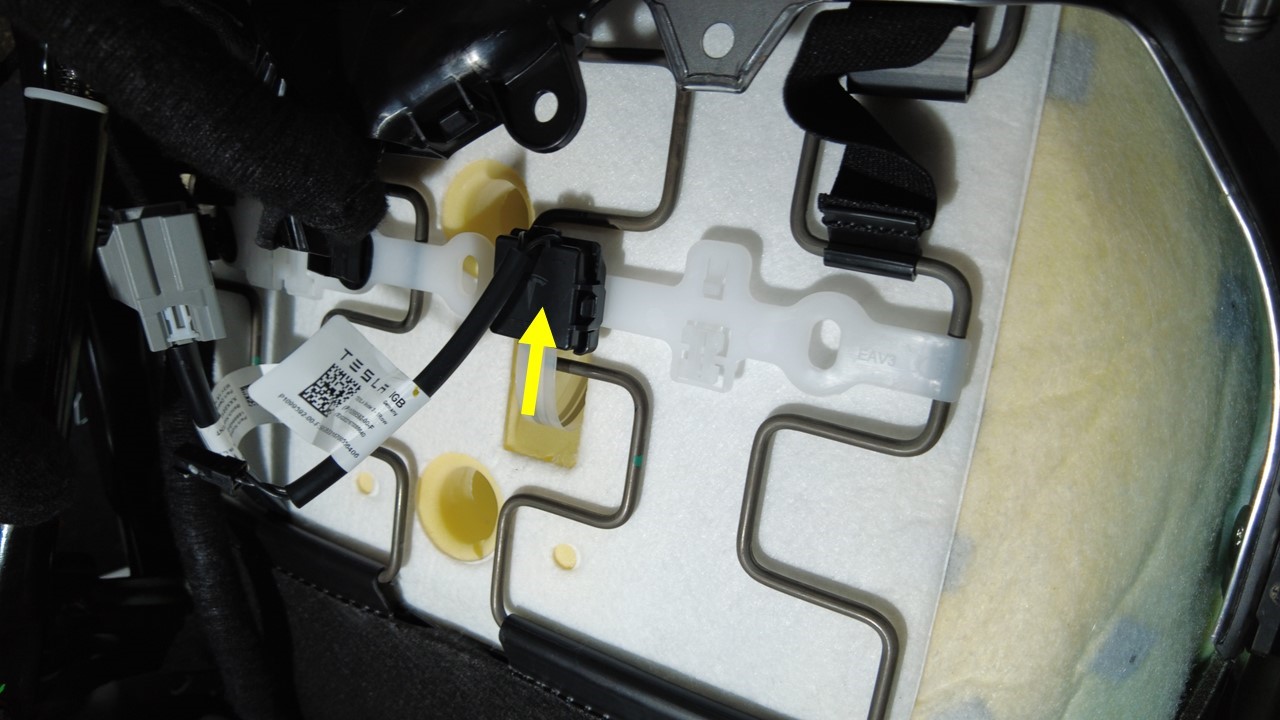

安装将座椅占用传感器固定到第二排左侧座椅框架的卡子。
-
连接第二排左侧座椅占用传感器连接器。
- 将扶手总成安装到第二排左侧座椅上。请参阅 扶手总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
- 将脚踢盖板安装到第二排左侧座椅上。请参阅 脚踢护板 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
- 将第二排左侧座椅总成安装到车辆上。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
