制动液检查 (Test/Adjust)

校正代码 33031200 FRT 0.12 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-29: 将拆卸右前轮毂总成的步骤变更为拆卸右前轮毂饰板。
  • 2025-04-10: 添加了不同制动钳的扭矩值。
设备：
  • 1510075-00-A BrakeStrip 100 制动液测试条

程序

  1. Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。

  2. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。

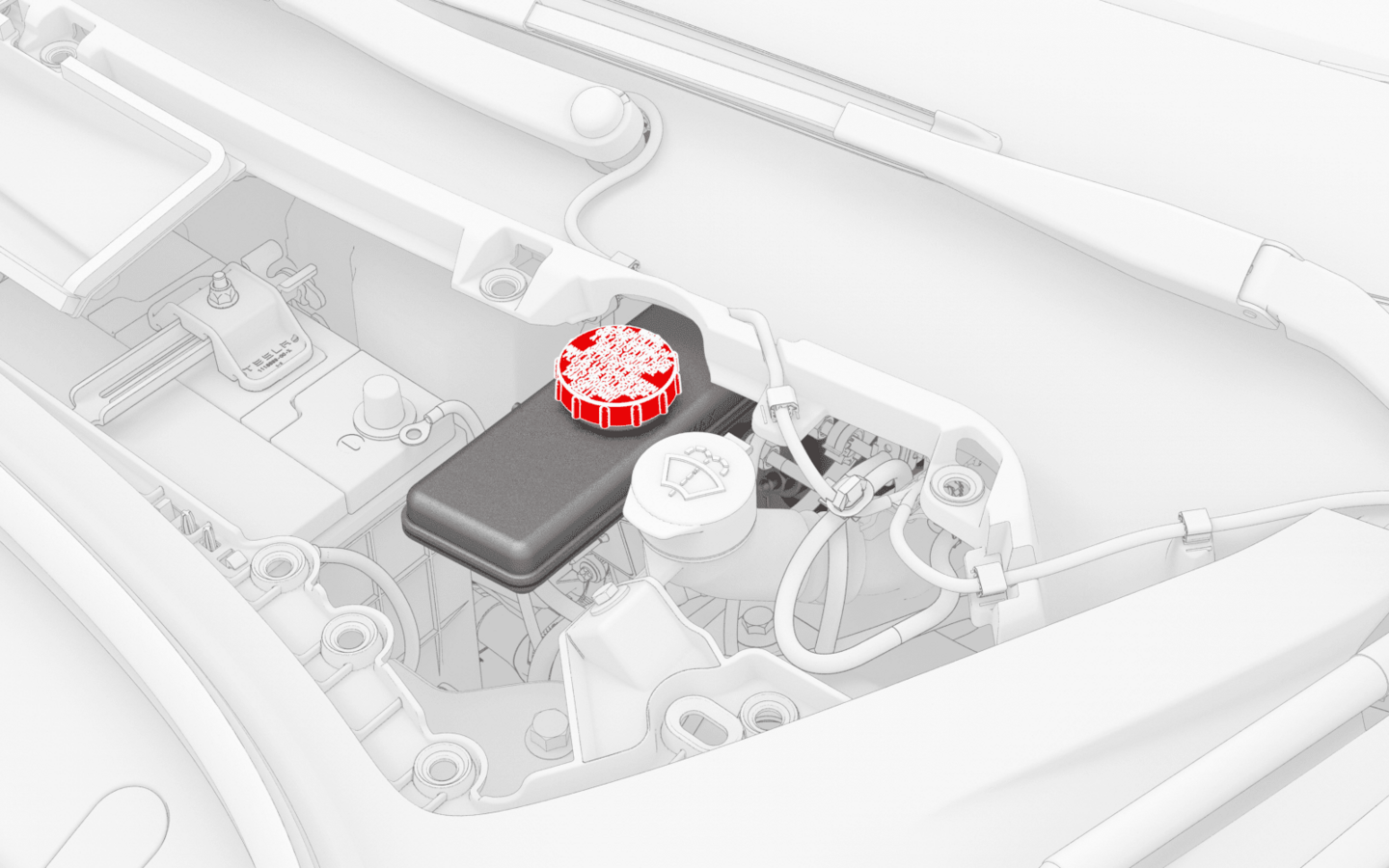

  3. 清洁制动液储液罐周围的区域，然后拆下制动液储液罐罐盖。

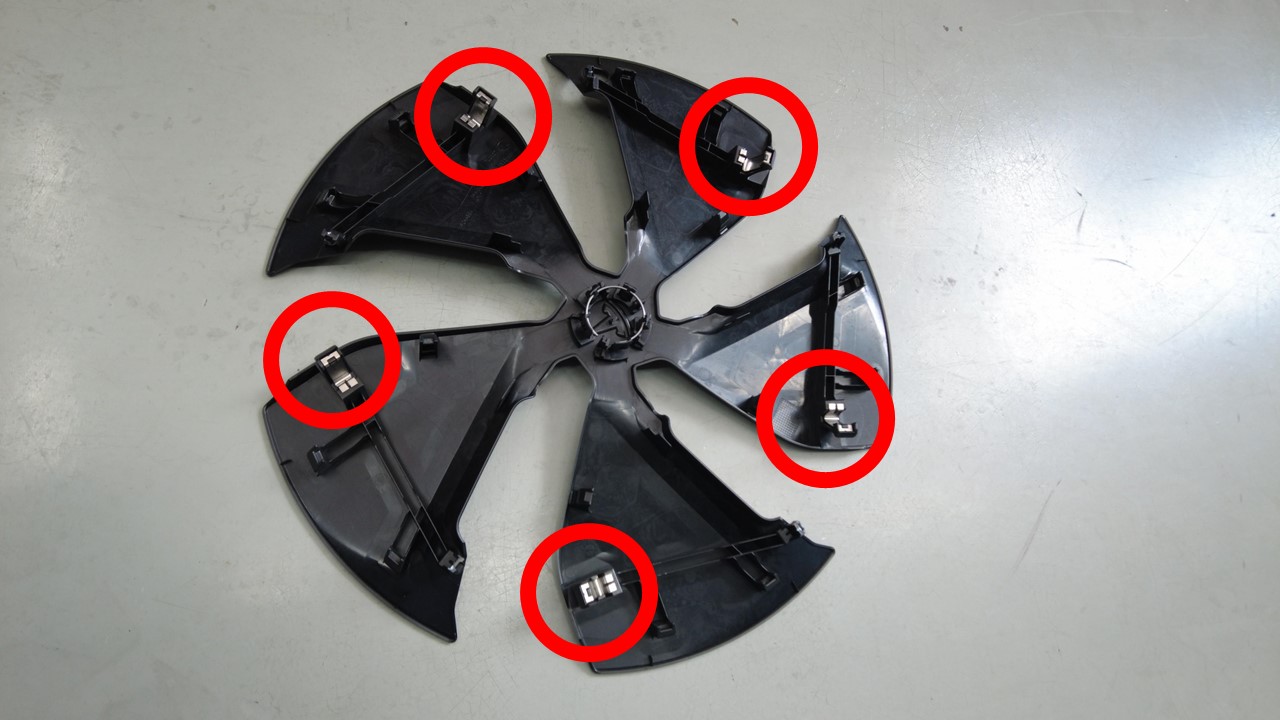

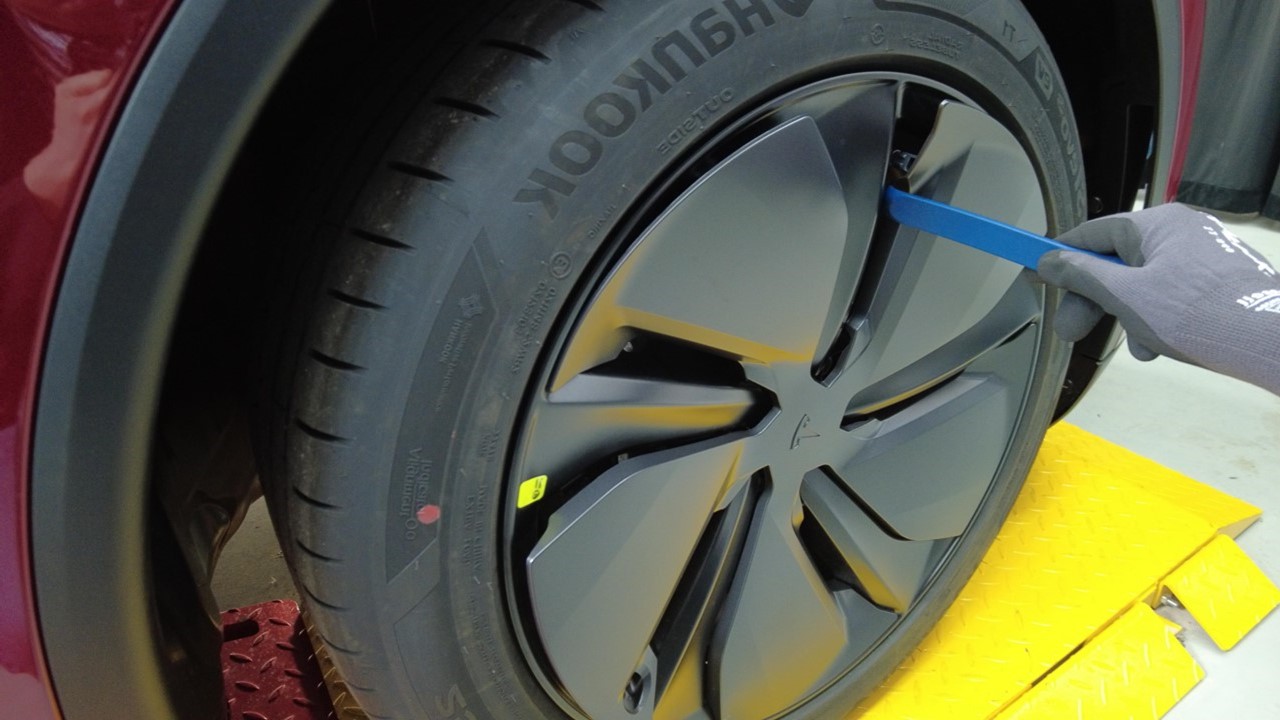

  4. 使用塑料饰板工具沿右前轮毂饰板边缘依此松开弹簧夹（5 个），然后拆下右侧轮毂饰板。

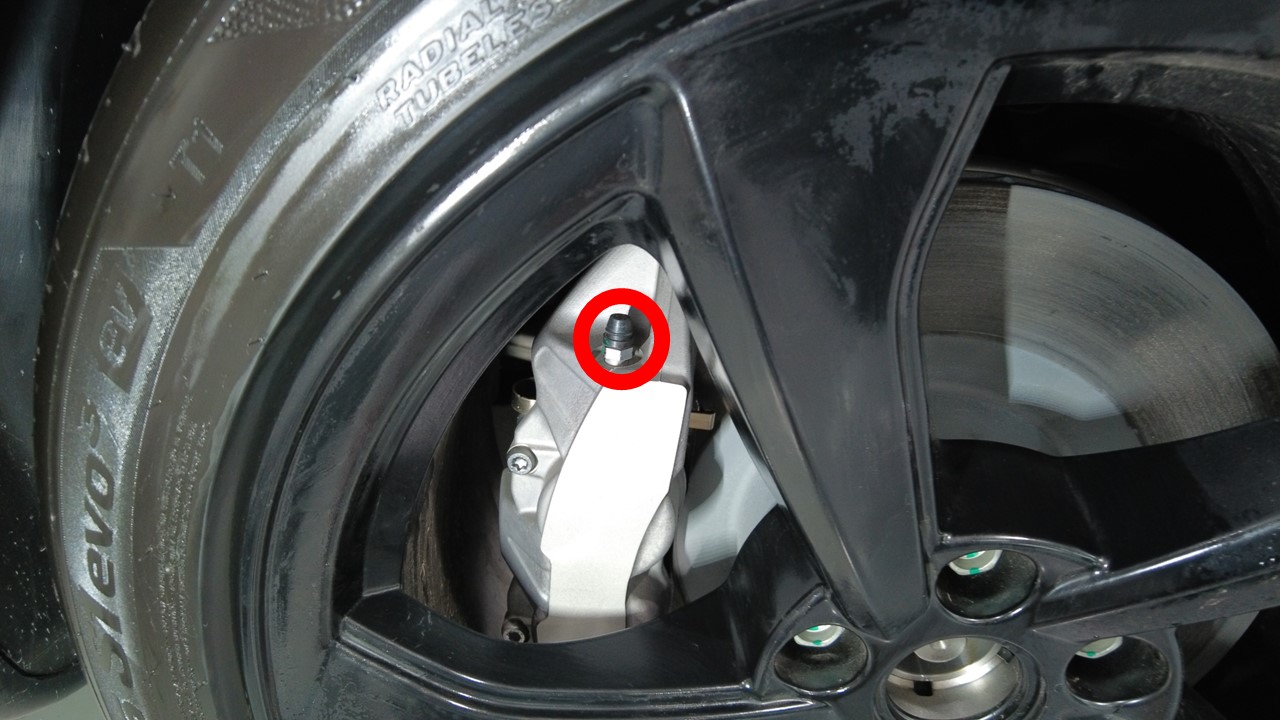

  5. 拆下右前制动钳外侧制动排放阀盖。
    Informational PurposesAn informational icon, calling your attention
    注

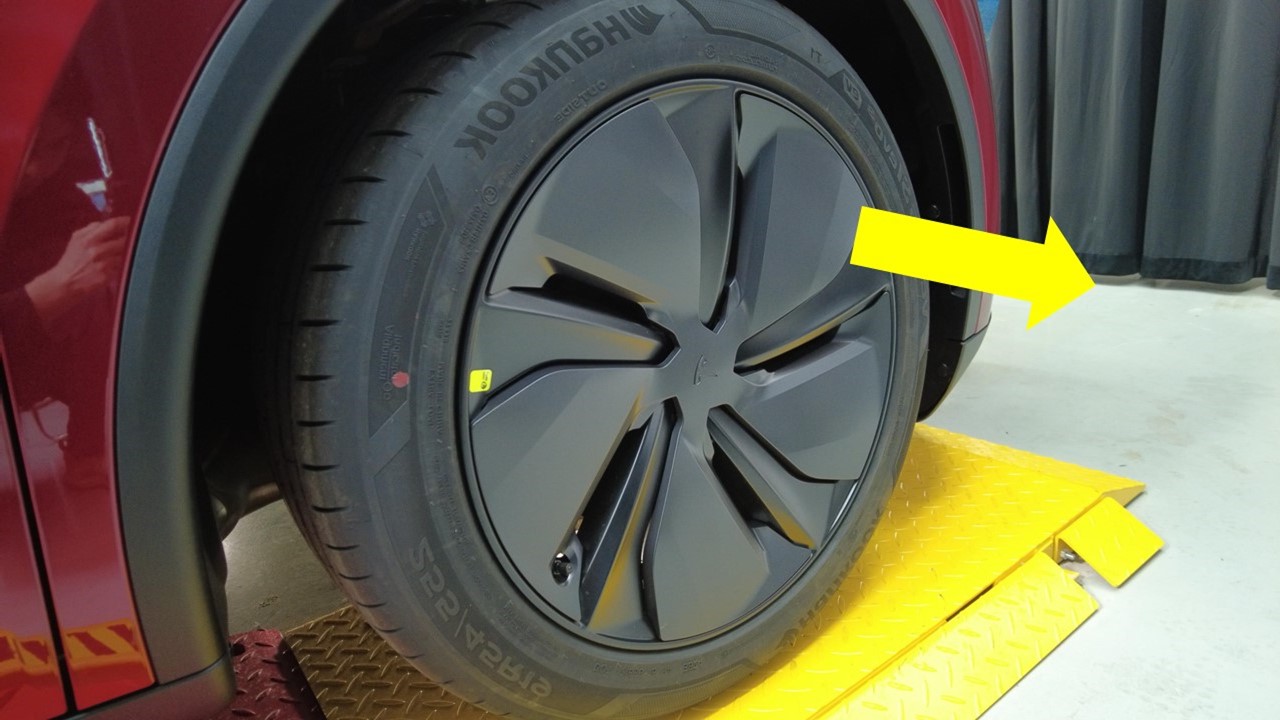

    必要时，可将车辆切换至牵引模式，然后轻轻推动车辆以获取足够空间。

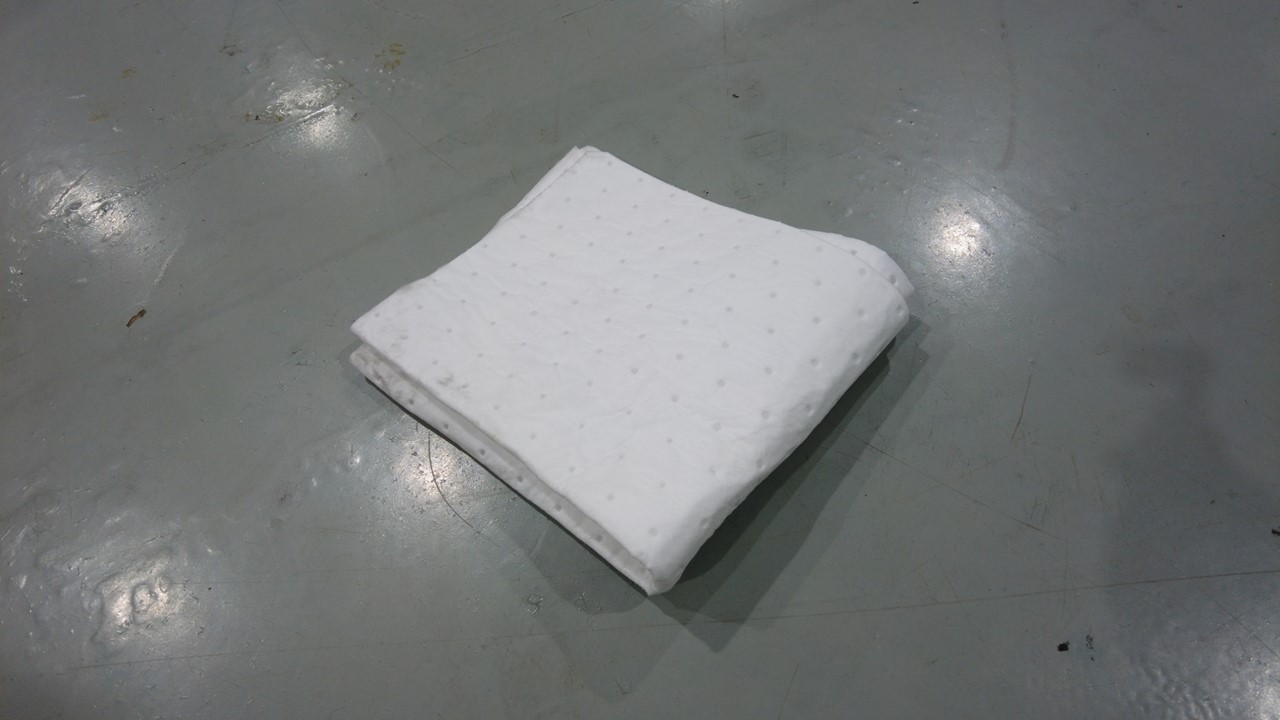

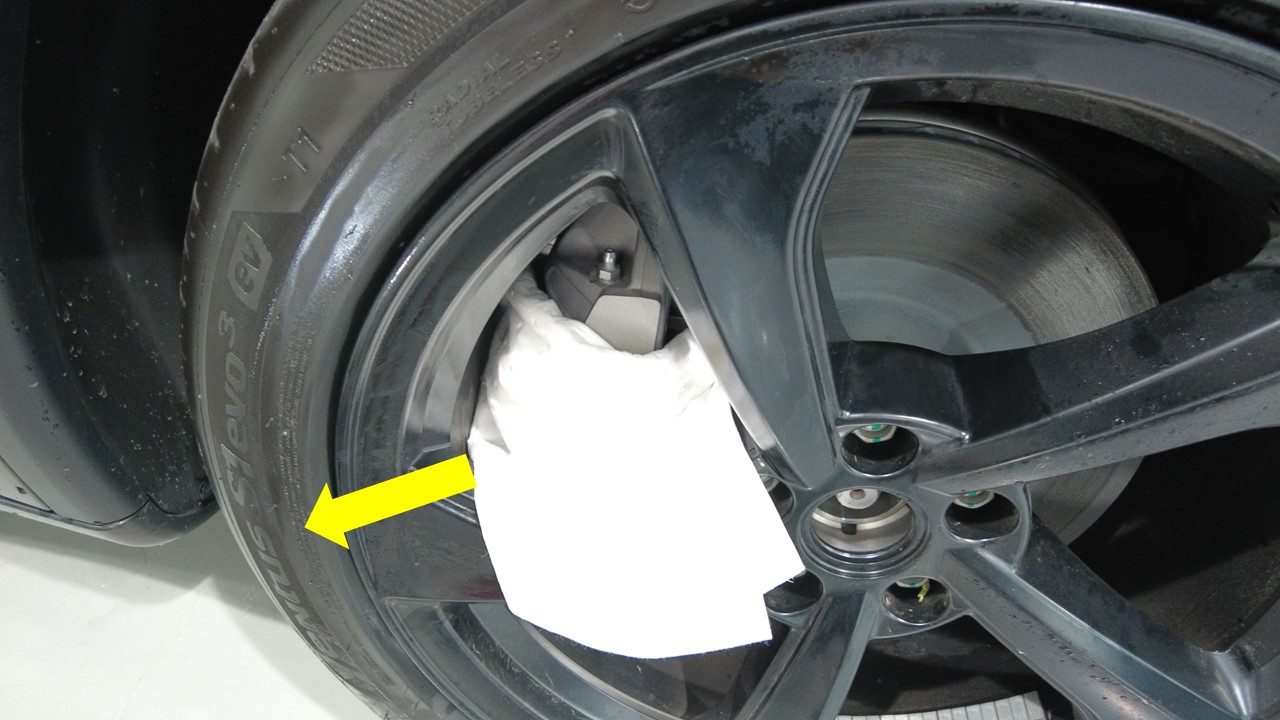

  6. 在右前制动钳和轮毂上方放置一块吸收垫，以防制动液飞溅。

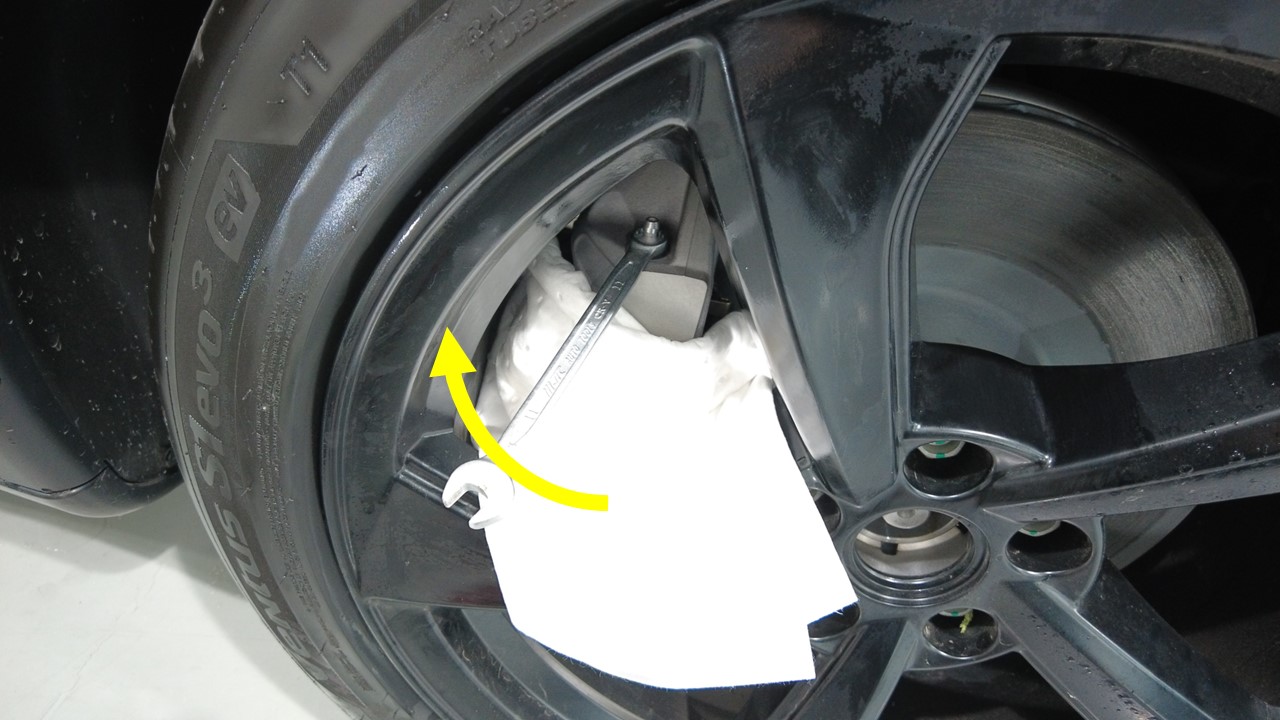

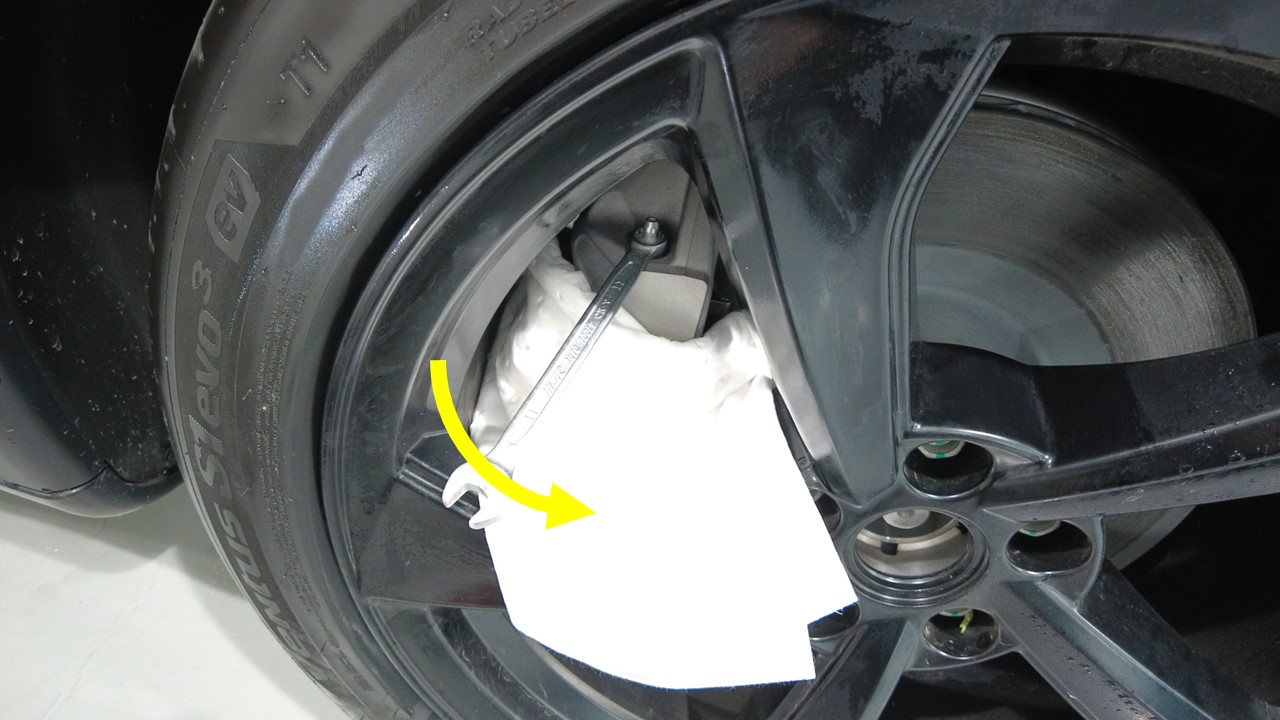

  7. 适当松开制动液排放阀，使制动液只渗出一滴，然后关闭阀门。

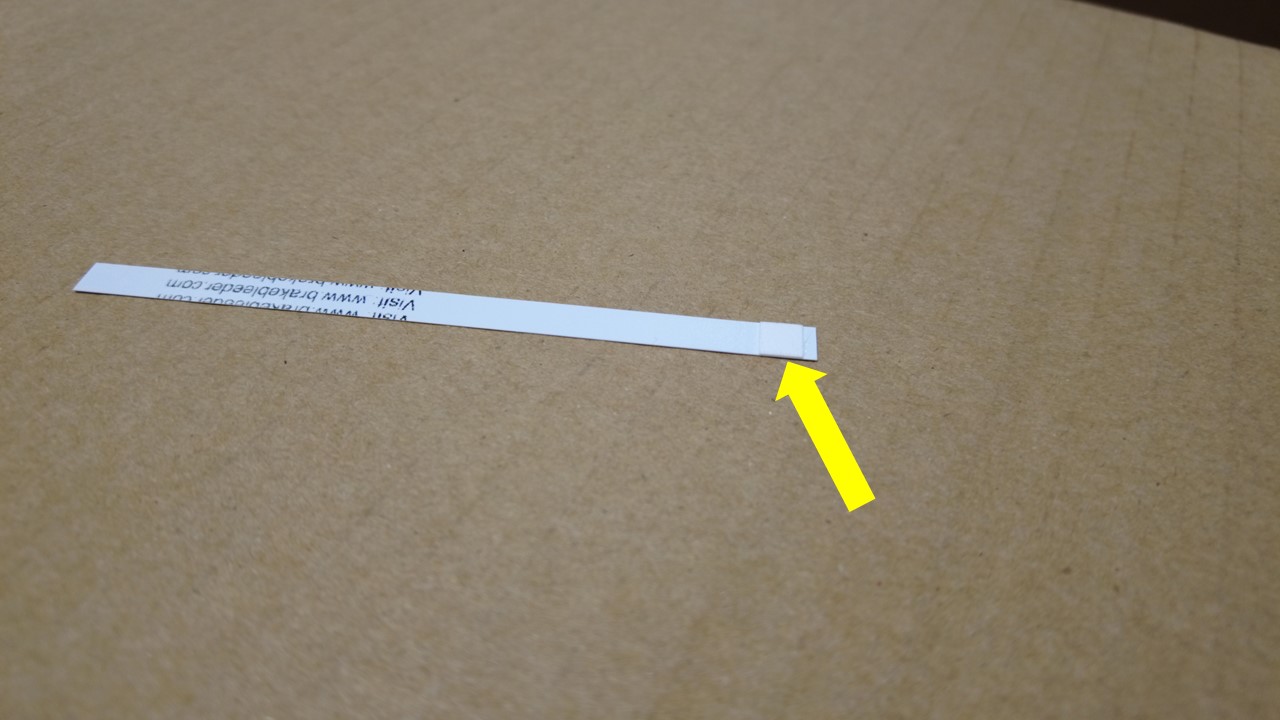

  8. 从容器中取出制动液测试条，然后闭合容器。

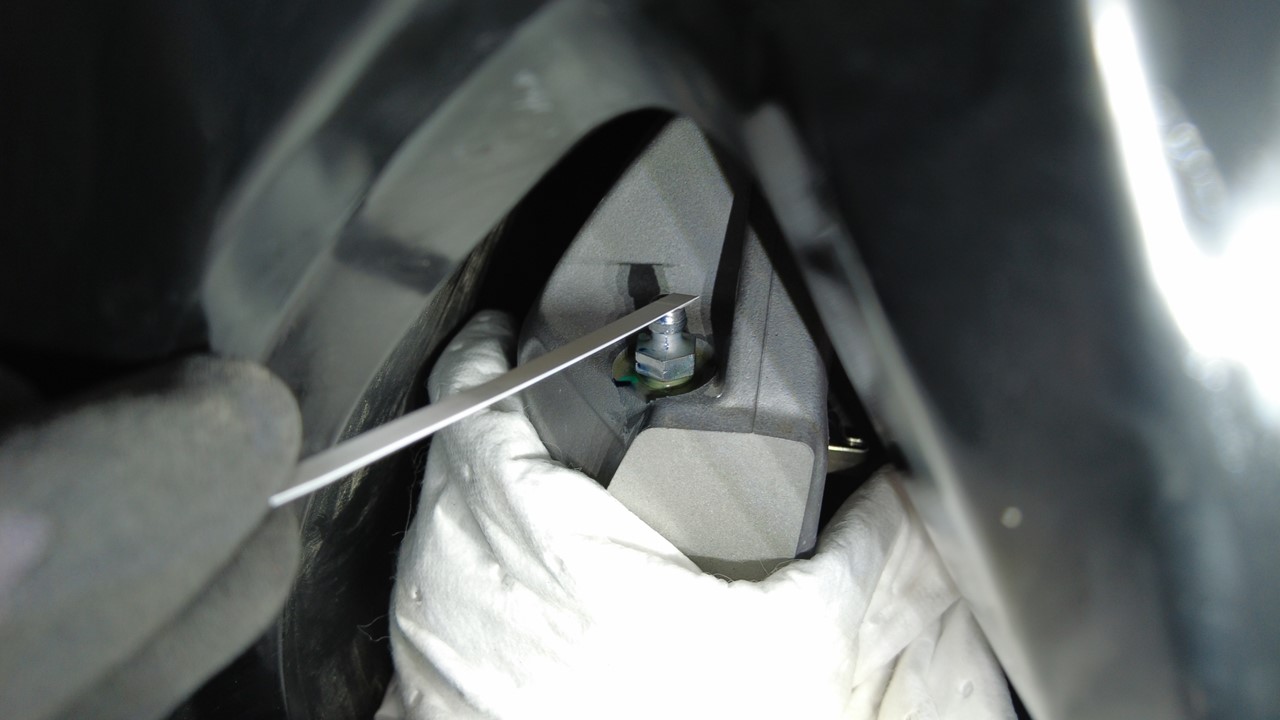

  9. 让测试条的方垫接触制动液，从轮毂上取下测试条，在车间毛巾上方轻轻晃动测试条，以除去多余的制动液，并启动 90 秒计时器。

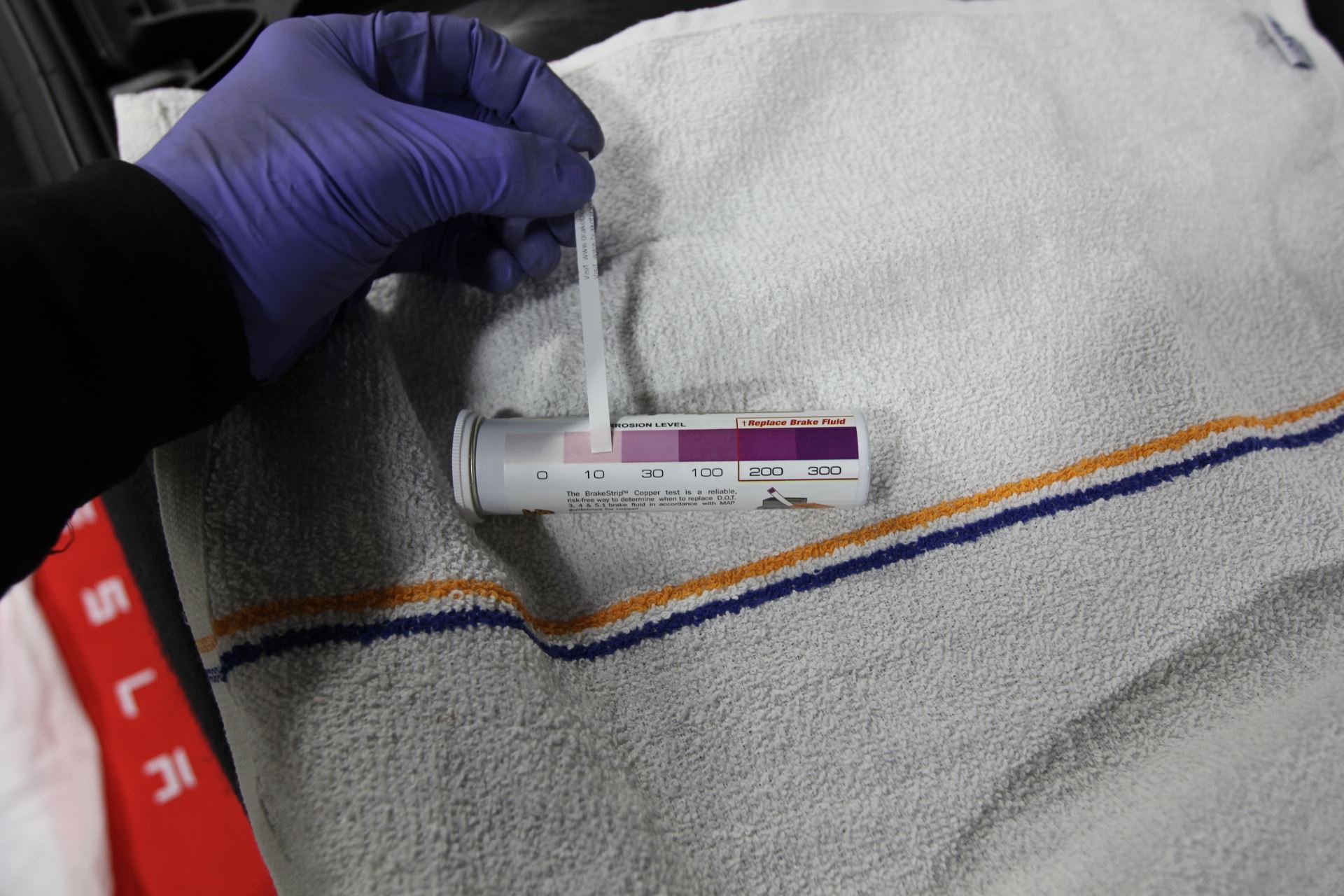

  10. 90 秒后，比较测试条方垫的颜色与容器一侧颜色图表上的颜色。
    • 如果测试条方垫比 100 PPM 色样更暗，则建议执行制动液排放/冲洗。
    • 如果测试条方垫的颜色与 30 PPM 色样一致，或者比 30 PPM 色样更浅，则建议在 4 年内再次执行制动液检查。
    • 如果测试条的颜色类别不好确定，请认定制动液质量比颜色所表示的更差。
  11. 将测试条的结果和建议记录在任务行的“公开说明”字段。

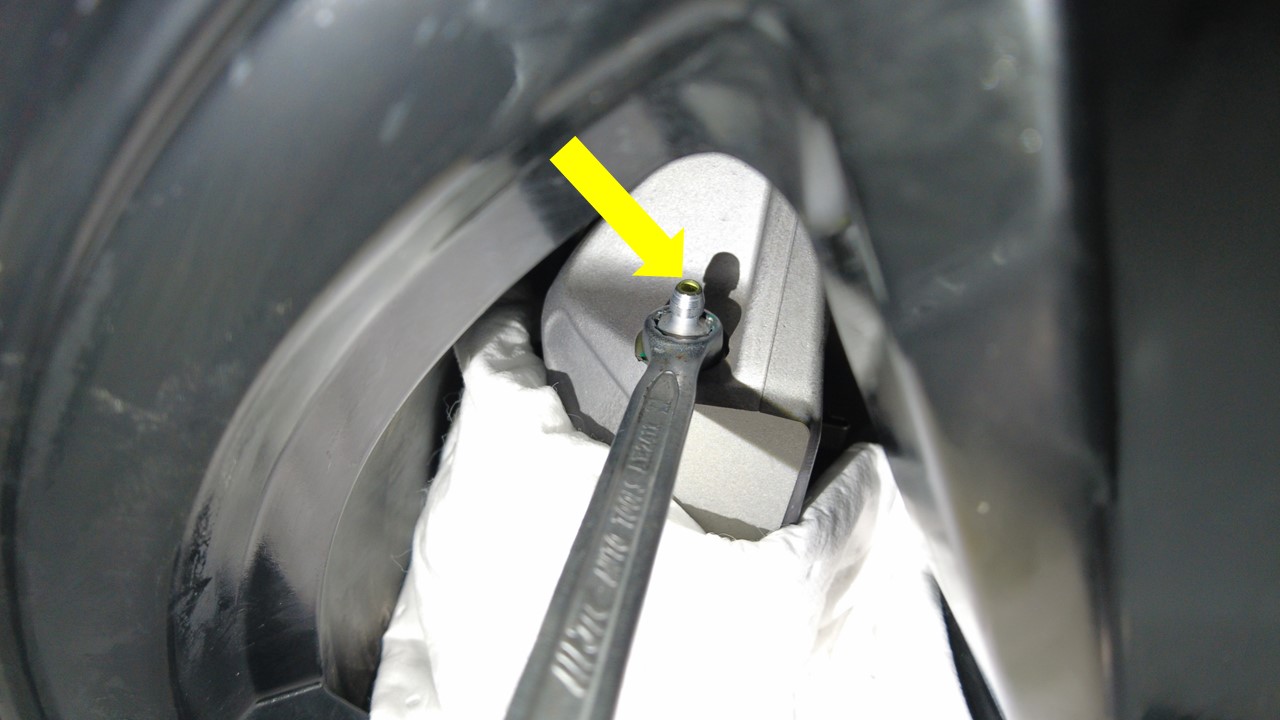

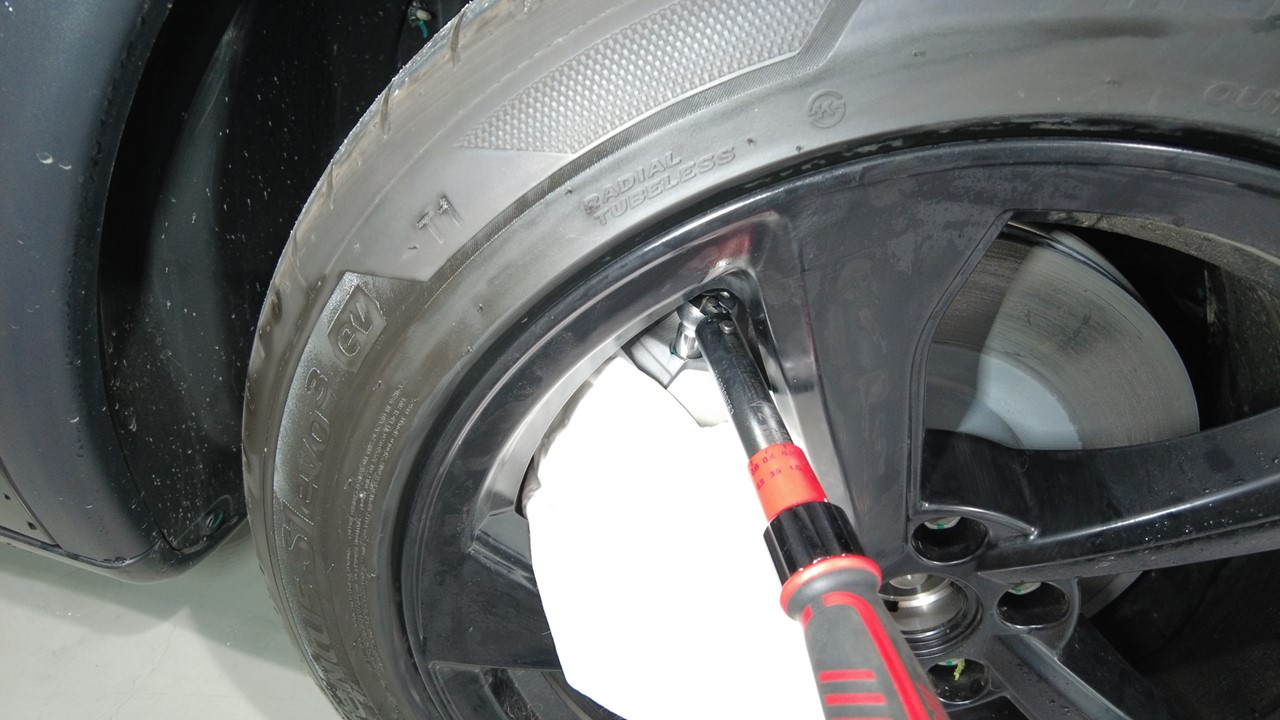

  12. 紧固制动液排放阀。

    Mando 制动钳

    10 Nm (7.4 lbs-ft)

    Hitachi 制动钳

    12 Nm (8.8 lbs-ft)

    Brembo 制动钳

    18.5 Nm (13.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 11 毫米套筒
  13. 取走右前轮毂处的吸收垫，然后擦掉多余制动液。

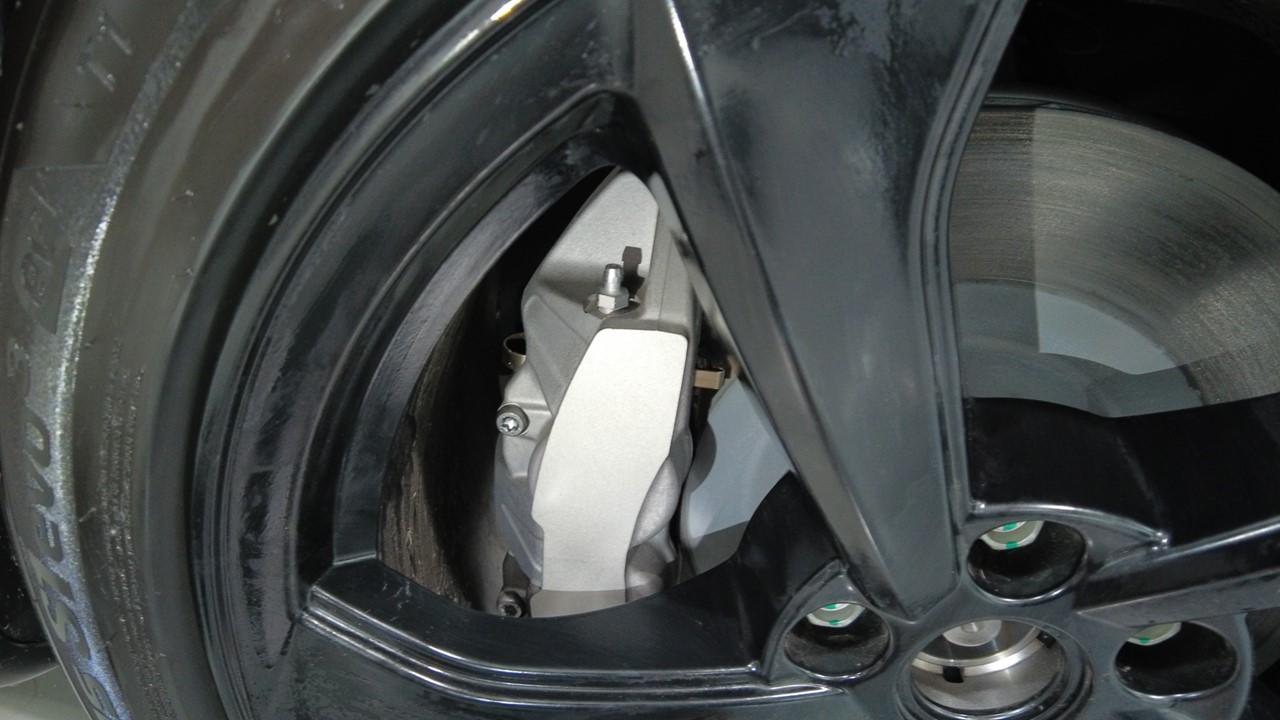

  14. 将阀盖安装到外侧制动排放阀上。
  15. 对齐气门嘴，然后轻轻按压轮毂盖以接合卡子（5 个），以安装右前轮毂饰板。
    Informational PurposesAn informational icon, calling your attention
    注

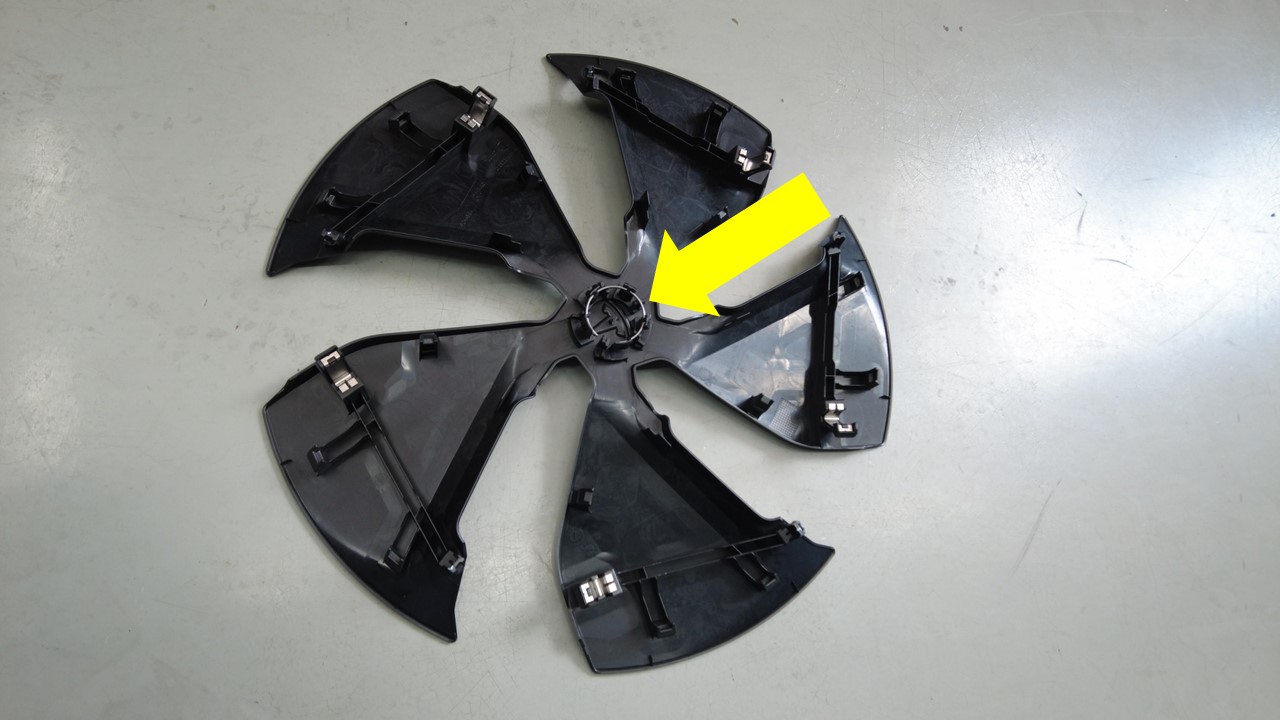

    确保中间环准确就位。
  16. 安装制动液储液罐罐盖。
  17. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
