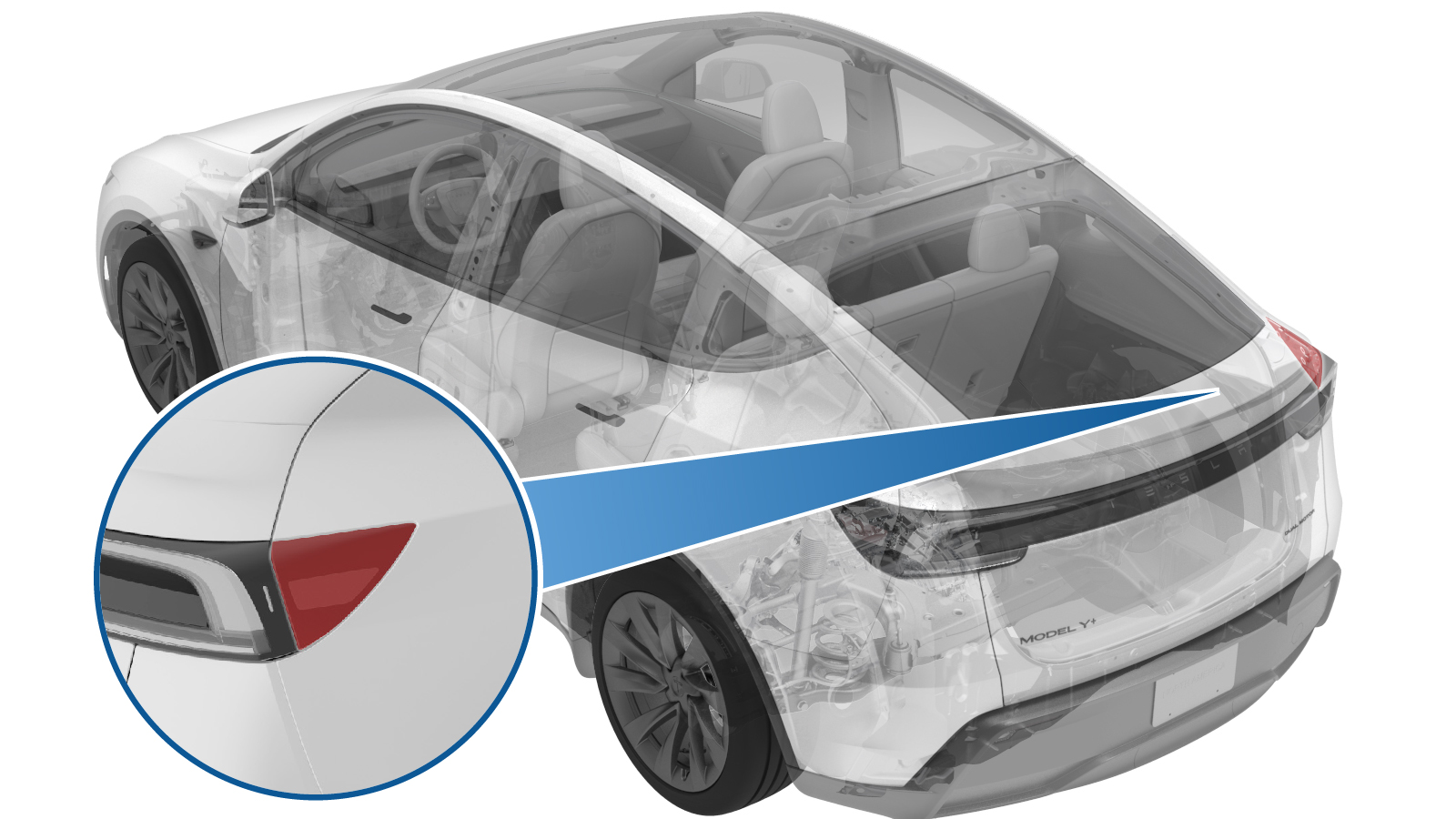

反光镜 - 后 - 右(拆卸和更换) ((拆卸和更换))

校正代码 17404502 FRT 0.06 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-18: 添加了“拆下损坏的卡子,以免导致 NVH 问题”的说明。
设备:
  • 1523872-00-A FBIT,T10 x 25 毫米
  • CM91269380 宽幅塑料饰板工具
  • 1082344-64-A 1/4 英寸钻头标准棘轮

拆卸

  1. 打开掀背尾门。

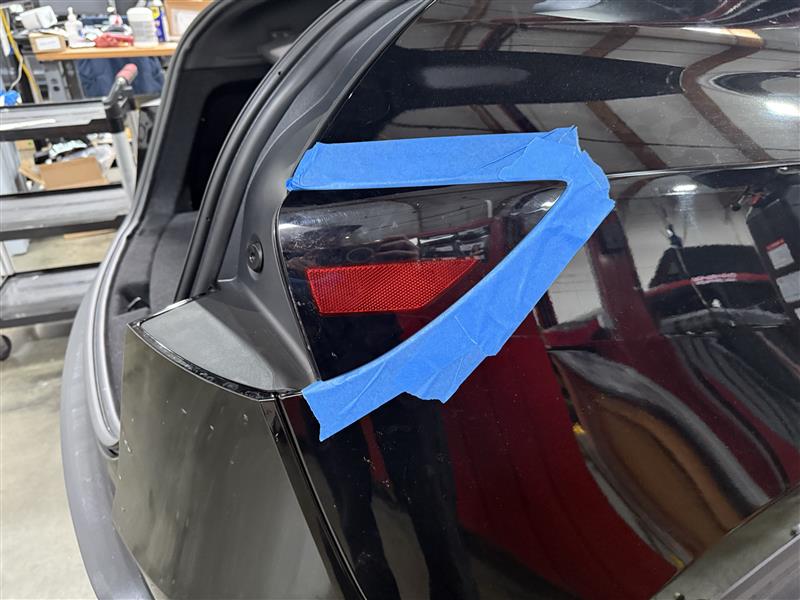

  2. 在右后围板处粘贴胶带。
    Informational PurposesAn informational icon, calling your attention
    使用遮蔽胶带以保护作业区域。

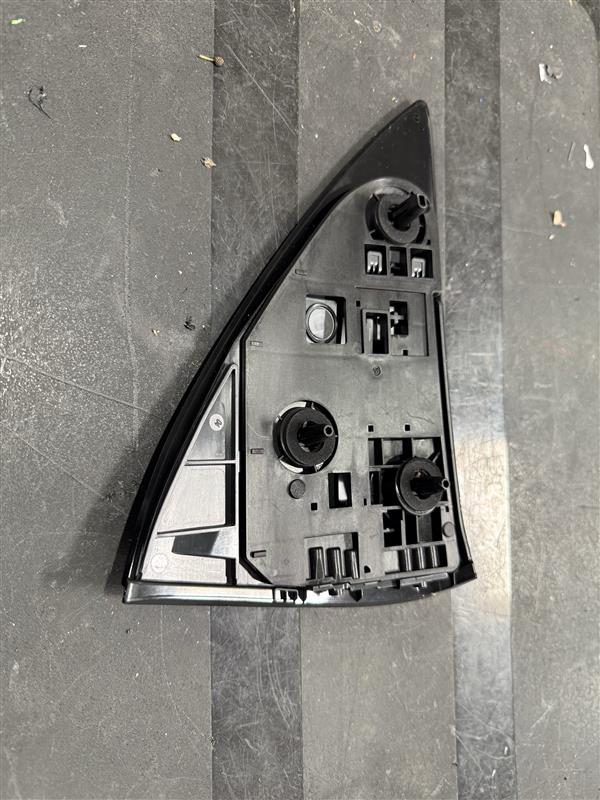

  3. 轻轻从侧面撬动将右侧反射透镜固定到车辆的卡子(3 个),使其松开,然后拆下并弃用右侧反射透镜。
    Informational PurposesAn informational icon, calling your attention
    拆下所有损坏的卡子,以防出现 NVH 问题。

更换

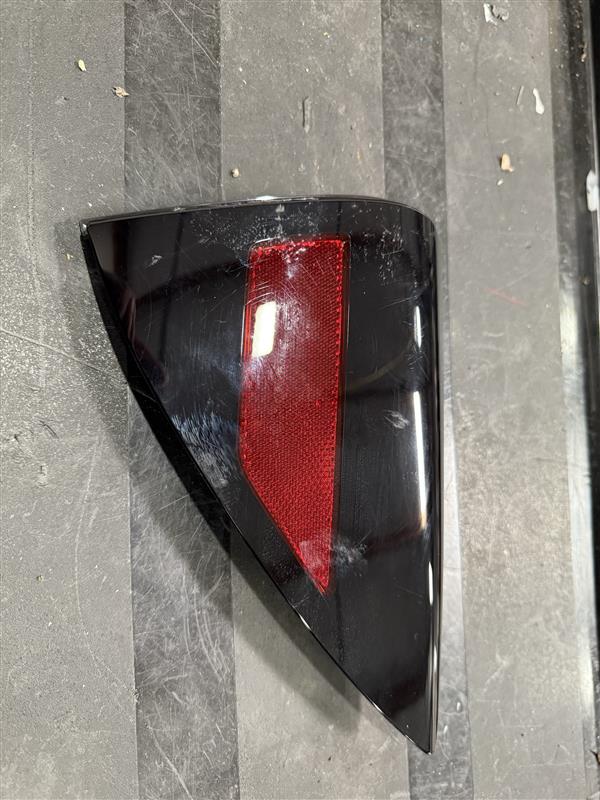

  1. 安装右侧反光灯。
    Informational PurposesAn informational icon, calling your attention

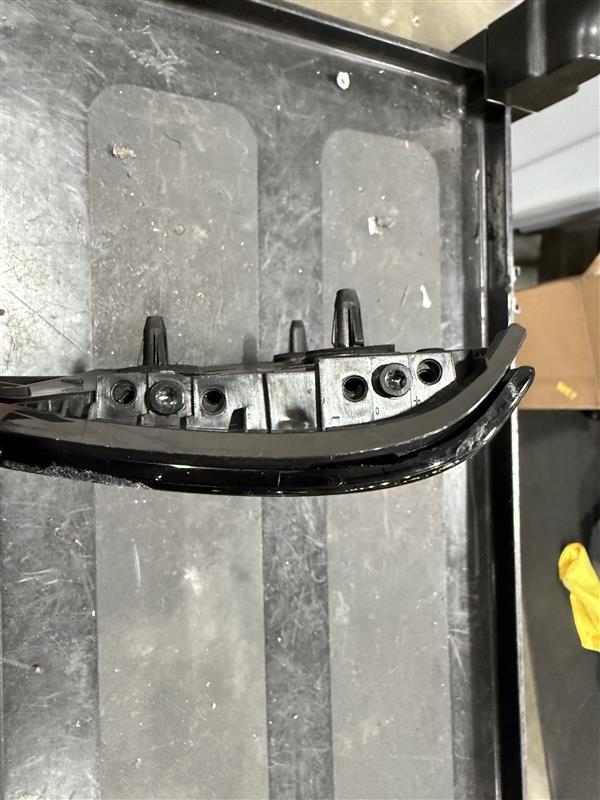

    平整安装前先对齐固定销,确保车灯与围板齐平。

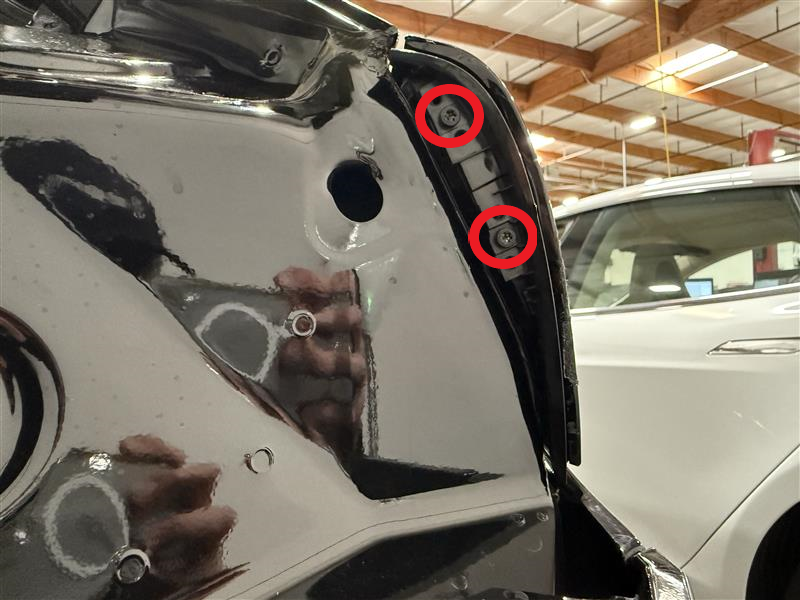

  2. 调节右侧反射透镜,确保其与后围板齐平。
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头
  3. 揭下右侧反射透镜上的遮蔽胶带。
  4. 关上掀背尾门。
