空调管路 - 超级歧管到压缩机 ((拆卸和更换))
校正代码
1820010102
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将超级歧管至低压接头固定到压缩机的螺母 |
 22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| 将超级歧管至高压接头固定到压缩机的螺母 |
22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| 将超级歧管至压缩机空调管路固定到超级歧管的螺栓 |
22 Nm (16.2 lbs-ft) |
|
重复使用 |
拆卸
- 设置空调机。
- 打开 LH 前车门，降下 LH 前车窗。
- 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击，然后等待例行程序完成。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅 滤清器 - HEPA 和活性炭 ((拆卸和更换))。
- 断开低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
-
回收空调制冷剂。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Restore)。
警告执行以下步骤前，确保空调系统未超压。否则，可能会造成部件损坏和/或人身伤害。警告HFO-R1234yf 和 R134a 属于危险液体，如果处理不当，可能导致严重伤害。在对空调系统执行操作时，必须穿戴合适的个人防护装备，包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
-
拆下将低压接头固定到压缩机的螺母，然后将管路置于一旁，以留出操作空间。
注推荐使用以下工具
- 13 mm 套筒
-
拆下将高压接头固定到压缩机的螺母，然后将管路置于一旁，以留出操作空间。
注推荐使用以下工具
- 13 mm 套筒
-

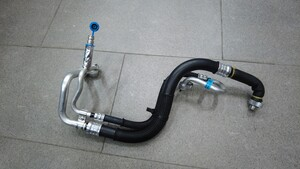

拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓，然后将超级歧管至压缩机空调管路总成从车辆上拆下。
注推荐使用以下工具
- 13 mm 套筒
安装
-
将超级歧管至压缩机空调管路放置到超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
-
紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。22 Nm (16.2 lbs-ft)注推荐使用以下工具
- 13 mm 套筒
-
安装将高压接头固定到压缩机的螺母。22 Nm (16.2 lbs-ft)注推荐使用以下工具
- 13 mm 套筒
-
安装将低压接头固定到压缩机的螺母。22 Nm (16.2 lbs-ft)注推荐使用以下工具
- 13 mm 套筒
- 执行真空泄漏测试、机油加注，以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Restore)。
- 连接低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 解锁车辆网关。请参阅 网关（解锁）。
-
在触摸屏上，点击，然后将refrigACLineType配置更新为以下任一值：
- 如果所安装零件的零件号为 1502020-00-B 或更高：CONTI_LIMITED
- 如果所安装零件的零件号为 1625910-00-C 或 -D：SAAA_LIMITED
- 如果所安装零件的零件号为 1625910-00-E 或更高：不限
- 如果所安装零件的零件号为 1807596-XX-X：不限
- 在触摸屏上，点击，例行程序完成后立即关闭页面。
- 退出“维护模式”。请参阅 维护模式。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
- 安装HEPA 空调滤清器总成。请参阅 滤清器 - HEPA 和活性炭 ((拆卸和更换))。
