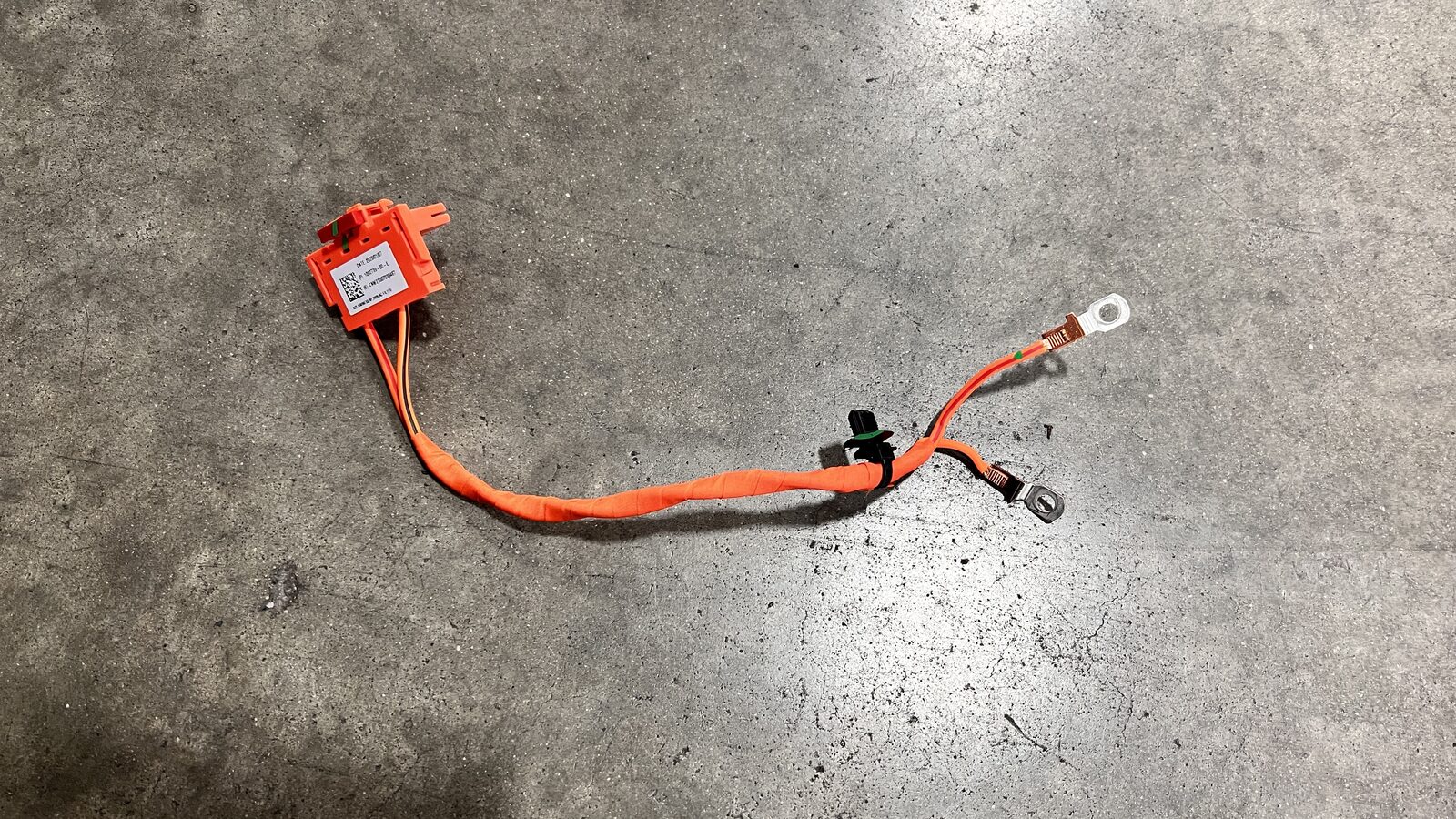

线束 - 交流滤波器 - 4 电极 - 三相 ((拆卸和安装))

校正代码 1630011401 FRT 1.14 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：线束 - 交流滤波器 - 4 电极 - 三相 ((拆卸和安装))

描述	扭矩值	推荐工具	重复使用/更换	备注

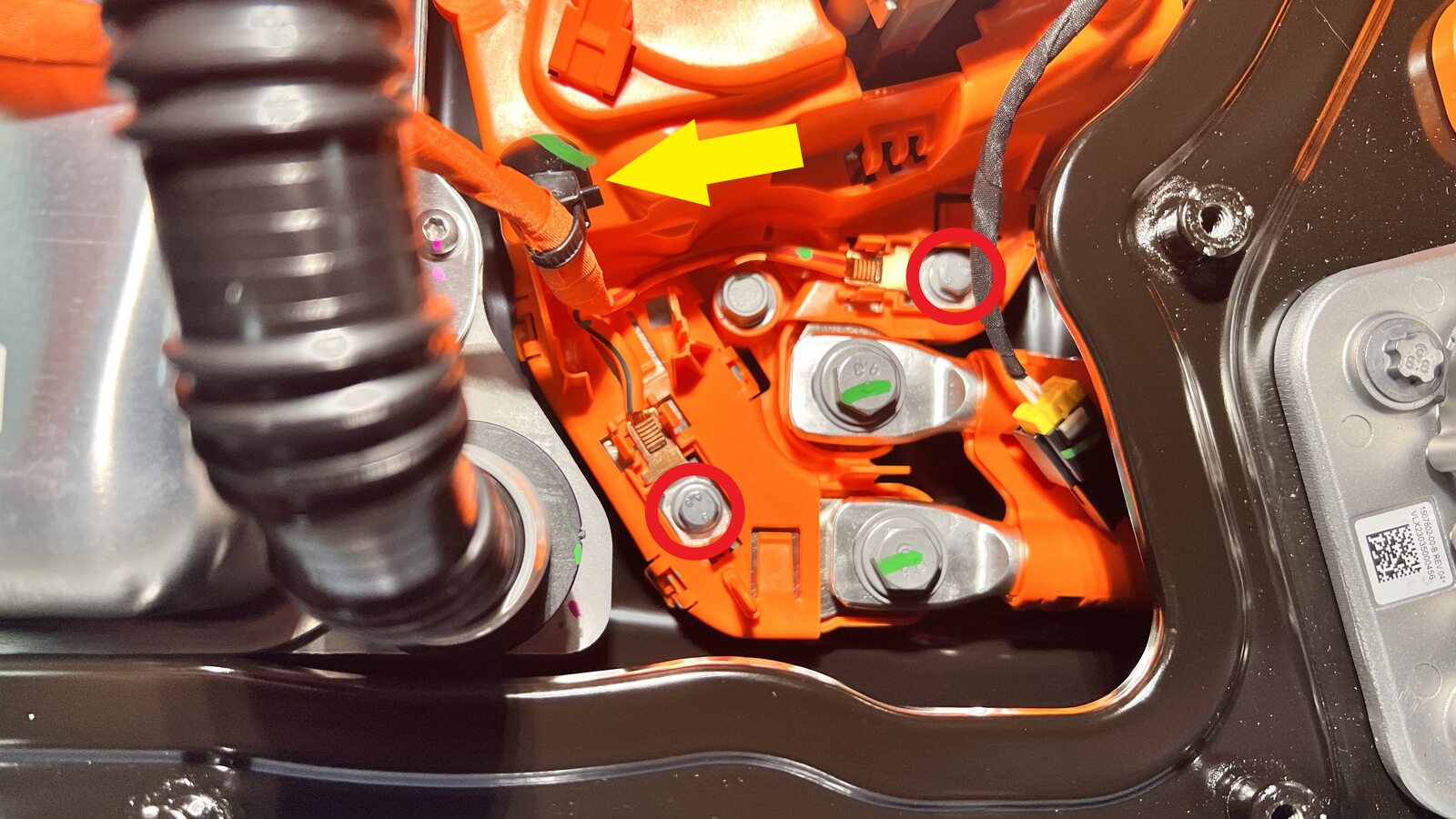

将交流输入总成母排固定到高压电池仓的螺栓（4 个）	10 Nm (7.4 lbs-ft)	外梅花 5 角套筒 E10 0.25 英寸高压绝缘方形钻头棘轮 1/4 英寸钻头绝缘扭矩扳手，扭矩 2-10 Nm。TPN 1785247-00-A	更换	1095042-00-C

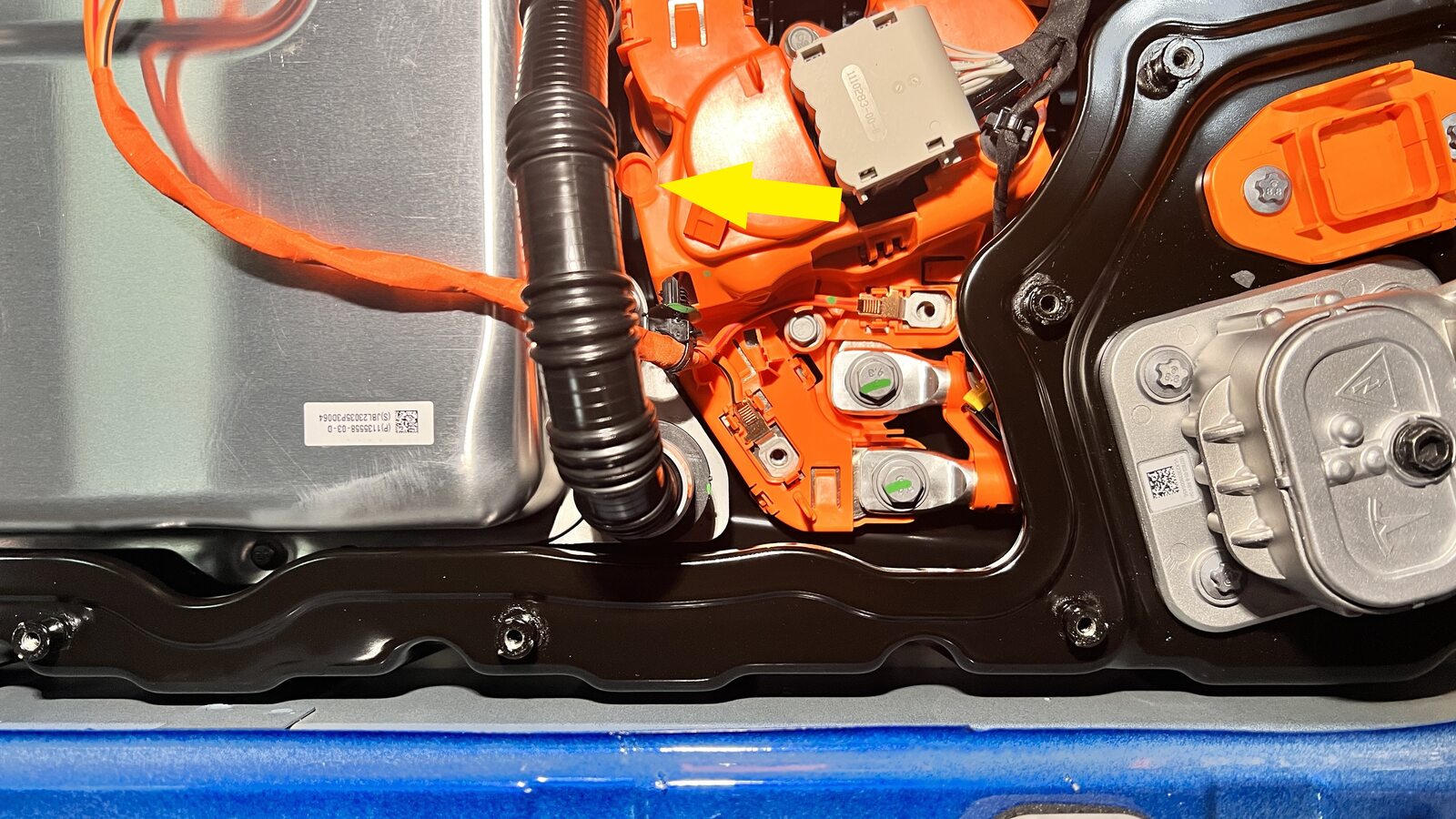

• 2025-12-30: 针对用于将线束固定到快充触点开关母排的 8 毫米螺栓和卡子，添加了缺失的步骤。添加了 Hioki 测试步骤。
