扬声器 - 仪表板 - LH（拆卸和更换）

校正代码 2121010302 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 扬声器 - 仪表板 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将 60 毫米全频扬声器固定到顶篷的螺钉（3 个）
0.4 Nm (4 lbs-in)
  • 梅花 T10 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下 A 柱 LH 上部饰板。请参阅 A 柱上部饰板 - 左 ((拆卸和更换))。
  2. 拆下 LH 遮阳板。请参阅 遮阳板 - 左 ((拆卸和更换))。

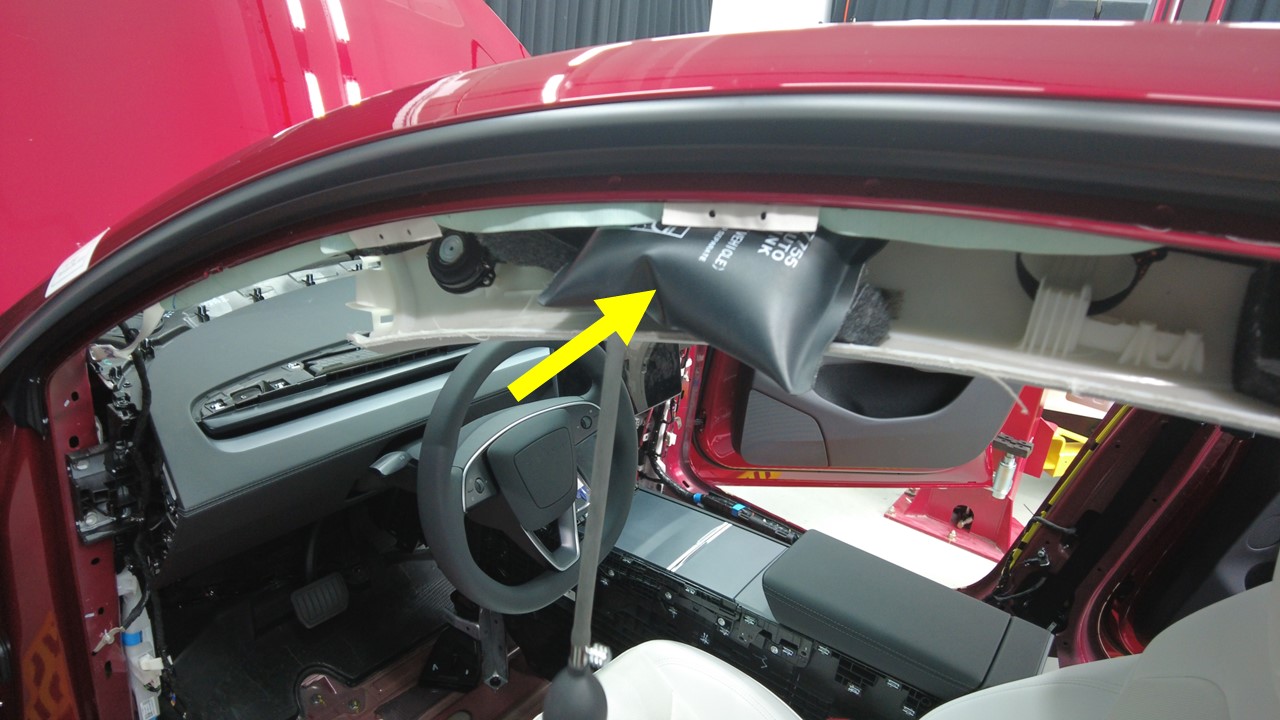

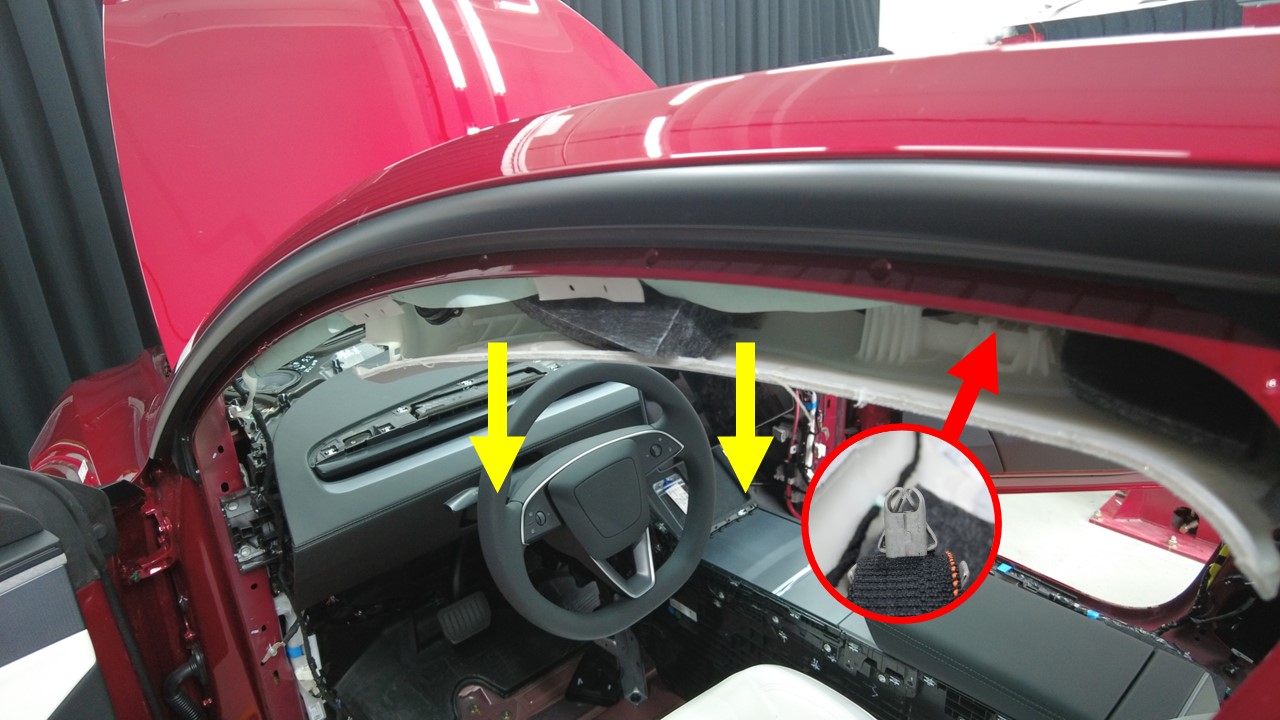

  3. 松开左侧前顶衬区域的高强度固定卡扣，然后向下拉出左侧前顶棚，并使用充气气囊支撑顶棚。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具

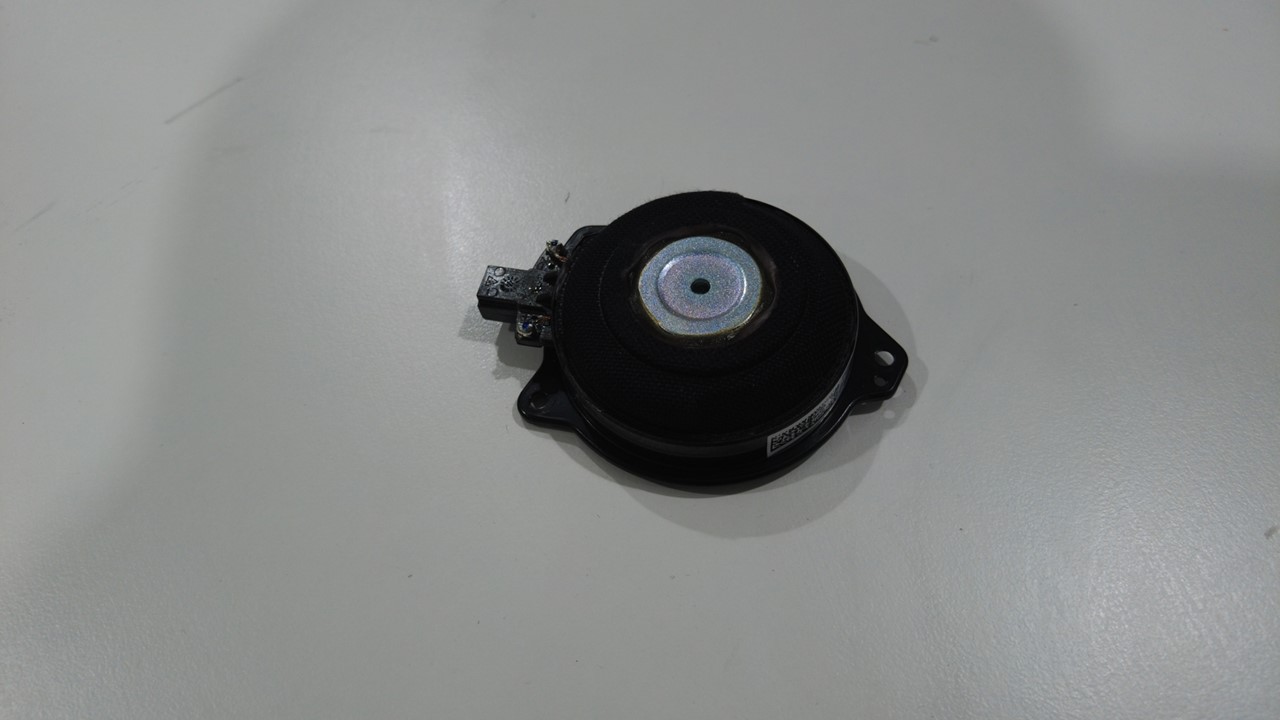

    • 加长弯头尖嘴钳

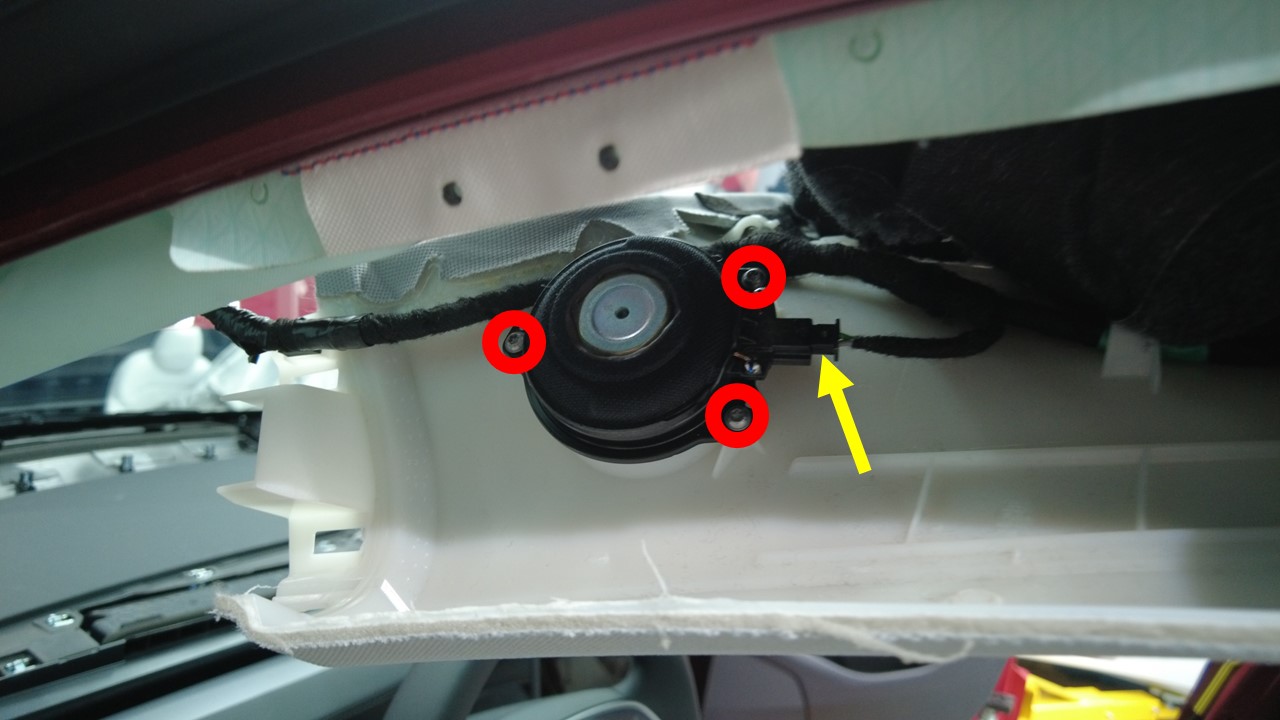

  4. 拆下将 12V 噪音过滤器固定到车辆的螺钉，然后断开电气连接器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 连接电气连接器，然后安装将60毫米全频扬声器固定到顶棚上的螺丝（x3）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 恢复左侧前顶棚区域。
  3. 安装 LH 遮阳板。请参阅 遮阳板 - 左 ((拆卸和更换))。
  4. 安装左侧 A 柱上饰板。请参阅 A 柱上部饰板 - 左 ((拆卸和更换))。
