制动片套件 - 前 - Sport ((拆卸和更换))
校正代码
3301011002
0.66
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-12: 发布了新的程序。
设备：
- 1082171-10-A/1082171-00-A - S 型钩
- 1134786-00-A - M3 制动钳扩张器
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前制动软管支架固定到转向节的螺栓 |
 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 将左前制动钳固定到转向节的螺栓（2 个） |
94 Nm (69.3 lbs-ft) |
|
更换 | 1088969-00-B |
程序
-
做好车辆举升准备。请参阅 举升车辆 - 双柱举升机。
警告确保车辆未处于充电状态。
- 打开 LH 前车门，降下车窗。
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 将吸收性材料放置在制动液储液罐区域下方。
- 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
- 拆下 LH 和 RH 前车轮。请参阅 轮毂总成（拆卸和安装）。
-
拆下将左前制动软管支架固定到转向节的螺栓。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 10 毫米套筒扳手
- 棘轮/扭矩扳手
-
拆下并弃用前制动钳防震弹簧（2 个）。
注使用塑料饰板工具操作，以免损坏制动钳涂层。
-
拆下并弃用将左前制动钳固定到转向节的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 外梅花套筒 E18
- 断路器杆
- 3/8 英寸至 1/2 英寸适配器
- 棘轮/扭矩扳手
-
拆下左前制动钳，使用 S 型钩将其悬挂在旁边的固定零件上。
注推荐使用 S 型钩 1082171-10-A；如果 1082171-10-A 不可用，可使用 1082171-00-A 代替。注S 型钩 1082171-10-A 只能悬挂在金属零件上。
-
使用制动钳扩张器将制动片尽力撑开，将活塞推压入位，以便安装。
TIp推荐使用以下工具
- 1134786-00-A - M3 制动钳扩张器
-
从左侧前制动卡钳上拆下制动片。
注使用饰板工具松开制动片和活塞之间的粘合剂。
-
清洁左前制动钳。
注必要时使用尼龙刷和制动器清洁剂。清洁后，等待风干 1 分钟。
-

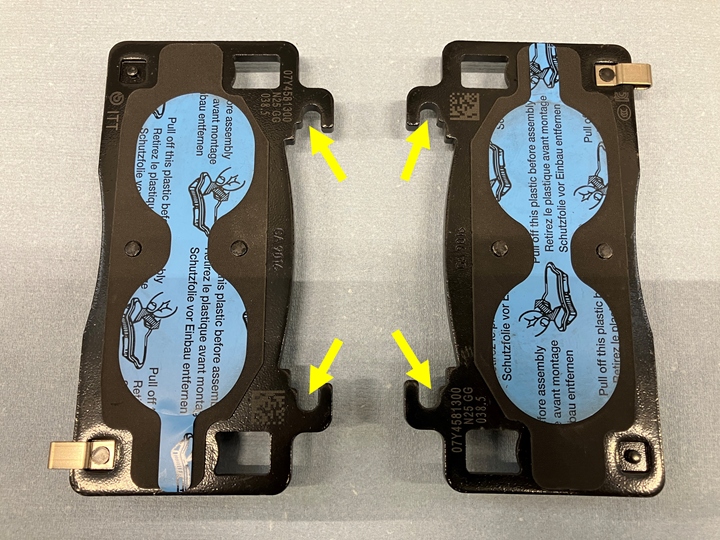

在制动片导件接触点上均匀涂抹一层 Silaramic 润滑剂。
- 揭下制动片上双面胶的保护膜。
-
将制动片安装到左前制动钳上。
-
安装将左前制动钳固定到转向节的螺栓（2 个）。94 Nm (69.3 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 外梅花套筒 E18
- 断路器杆
- 3/8 英寸至 1/2 英寸适配器
- 棘轮/扭矩扳手
-
安装前制动钳防震弹簧（2 个）。
注注意请勿损坏制动钳涂层，另外请确保弹簧已完全安装好。
-
安装将左前制动软管支架固定到转向节的螺栓。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 10 毫米套筒扳手
- 棘轮/扭矩扳手
- 对车辆 右侧重复执行第 7 至 19 步。
- 安装 LH 和 RH 前车轮。请参阅 轮毂总成（拆卸和安装）。
- 检查制动液储液罐并根据需要加满。
- 将吸收性材料从制动液储液罐区域下方取走。
- 多次踩下制动踏板，使制动片与制动盘接触，直至感受到制动踏板稳定有力。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
-
磨合制动器。请参阅制动片 - 磨合。
注驾车时，请确保制动踏板触感和性能正常。注将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
