Release Cable - Charge Port (GB) (Model Y L) ((拆卸和更换))
校正代码 44010112102 FRT 1.08 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-07: 发布了新的程序。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将传动装置固定到充电接口总成的螺钉（2 个） |
 3.3 Nm (2.4 lbs-ft) |
|
重复使用 |
拆卸
- 拆下充电接口总成。请参阅 充电端口（GB）（Model Y L） ((拆卸和更换))。
- 脱下高压绝缘手套。
-

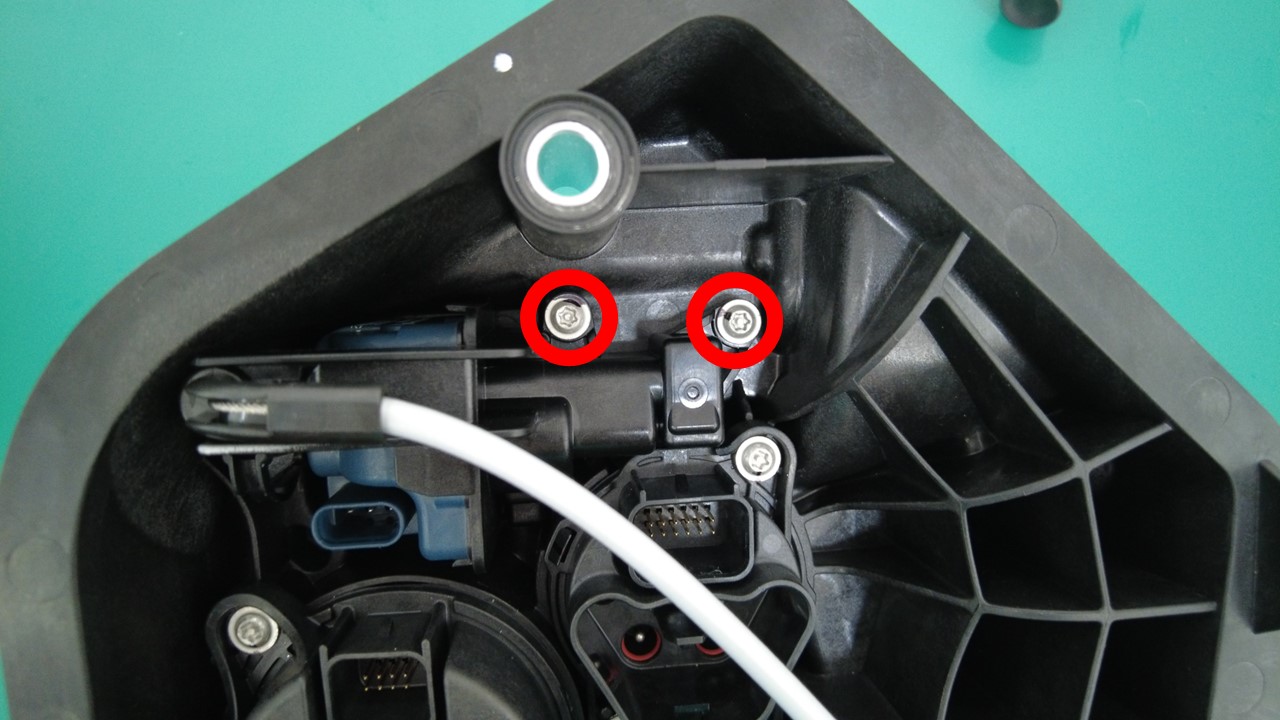

拆卸将传动装置固定到充电接口总成的螺钉（2 个）。
TIp推荐使用以下工具
- M12 1/4 英寸钻头棘轮裸具
- 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
- 梅花 T20 套筒
-

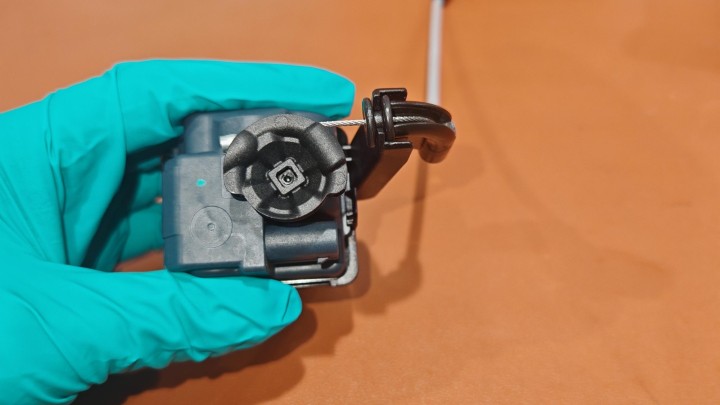

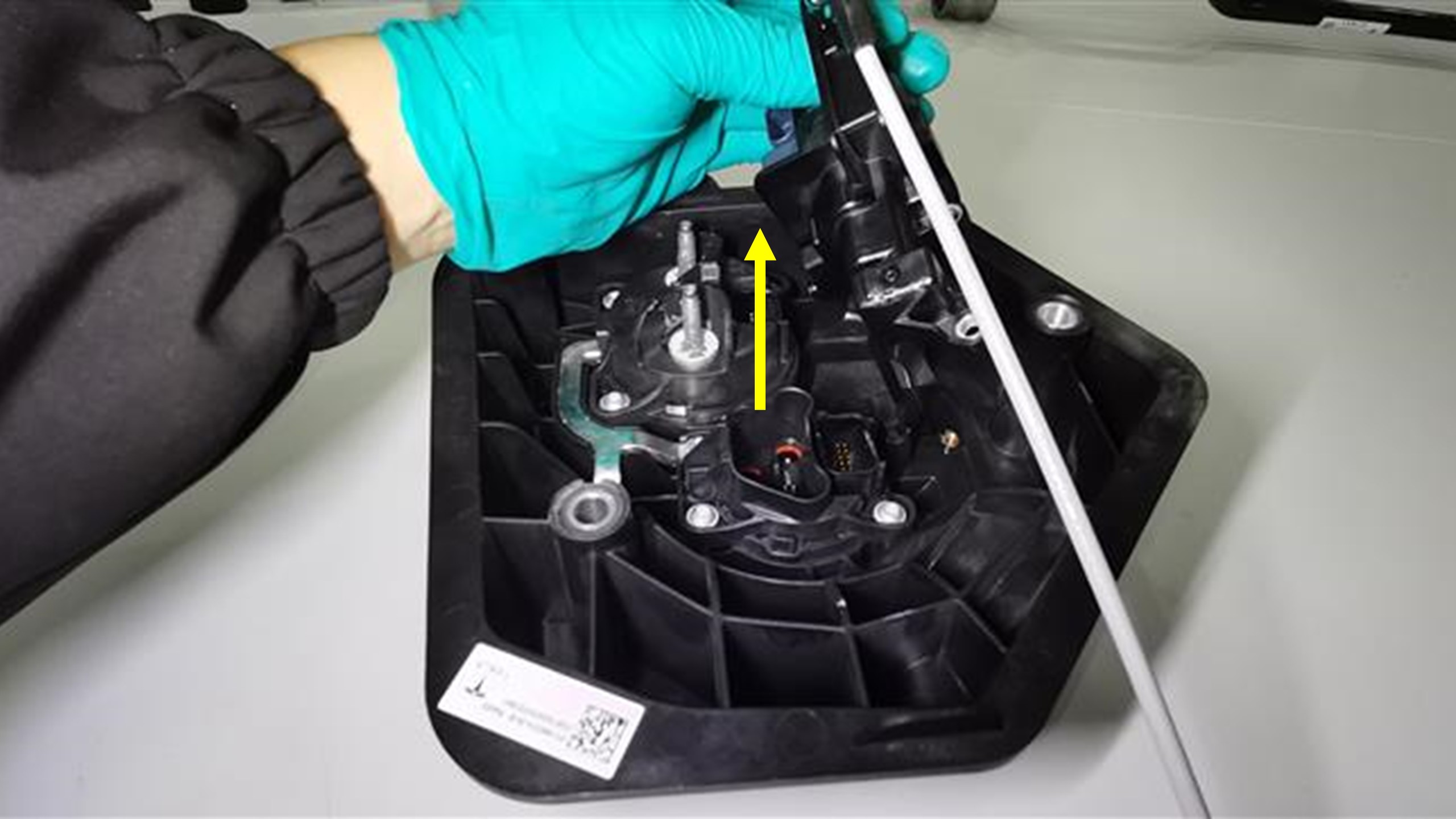

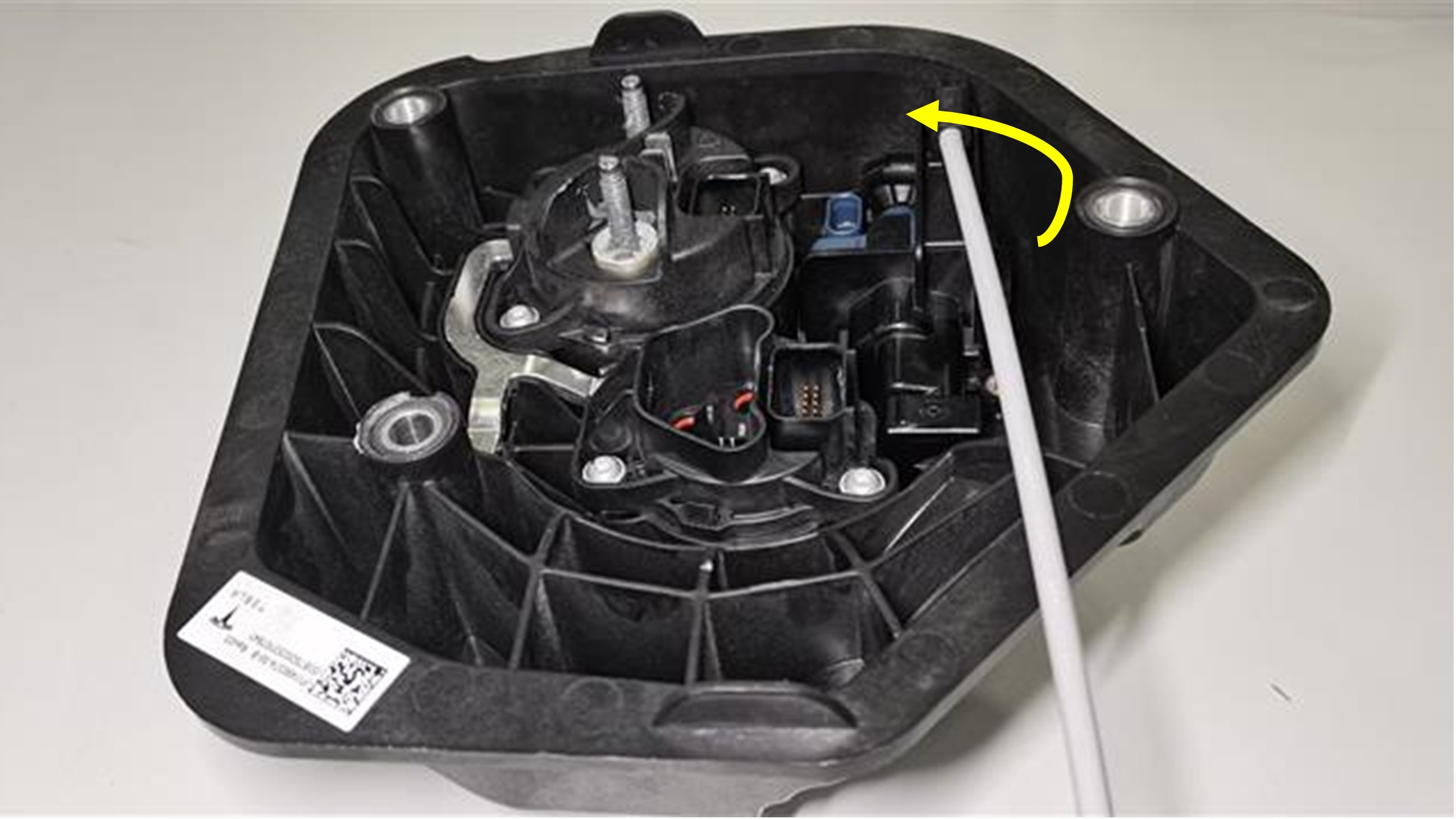

旋转 30 度，将传动装置从充电接口总成上拆下。
-

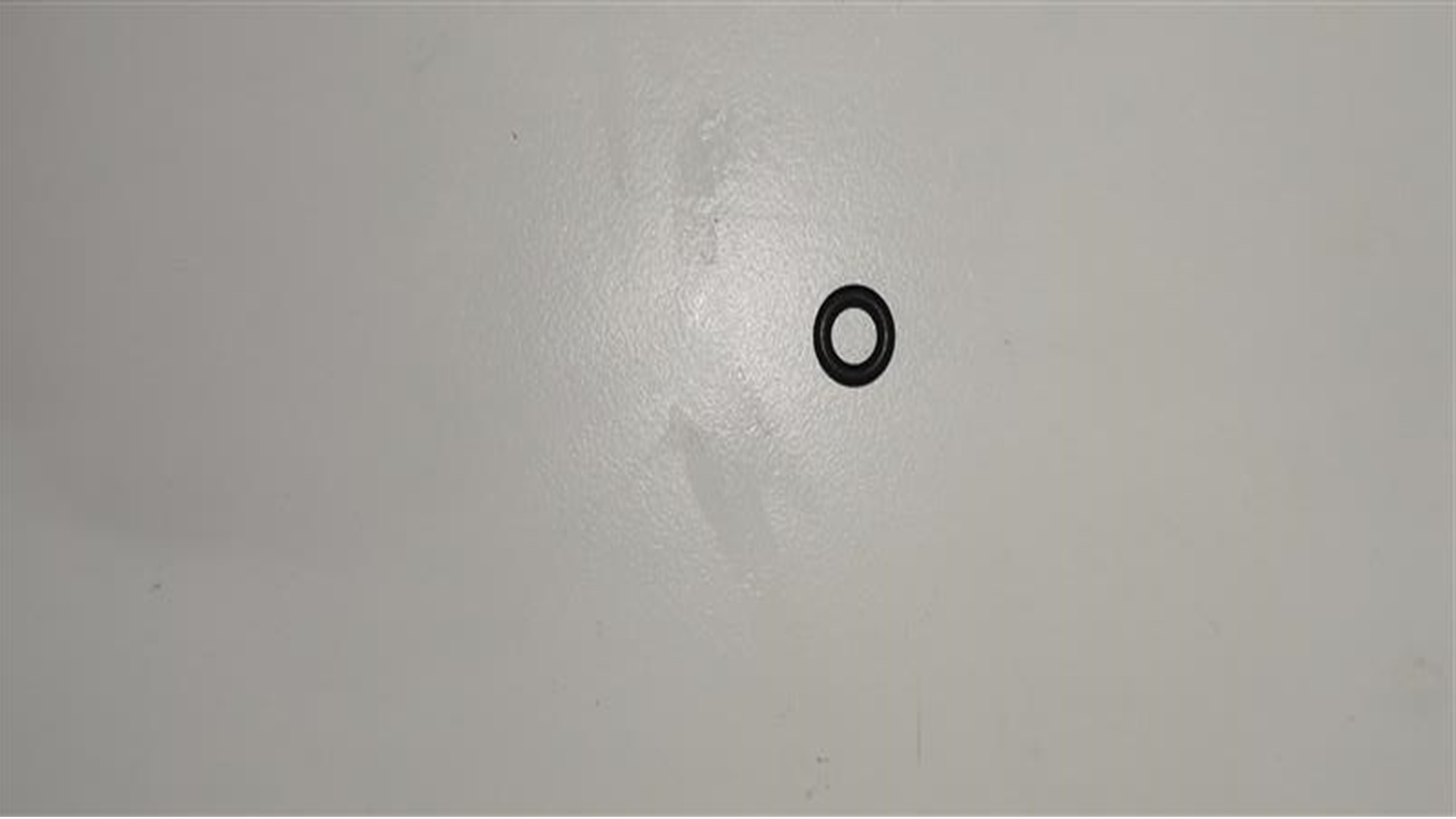

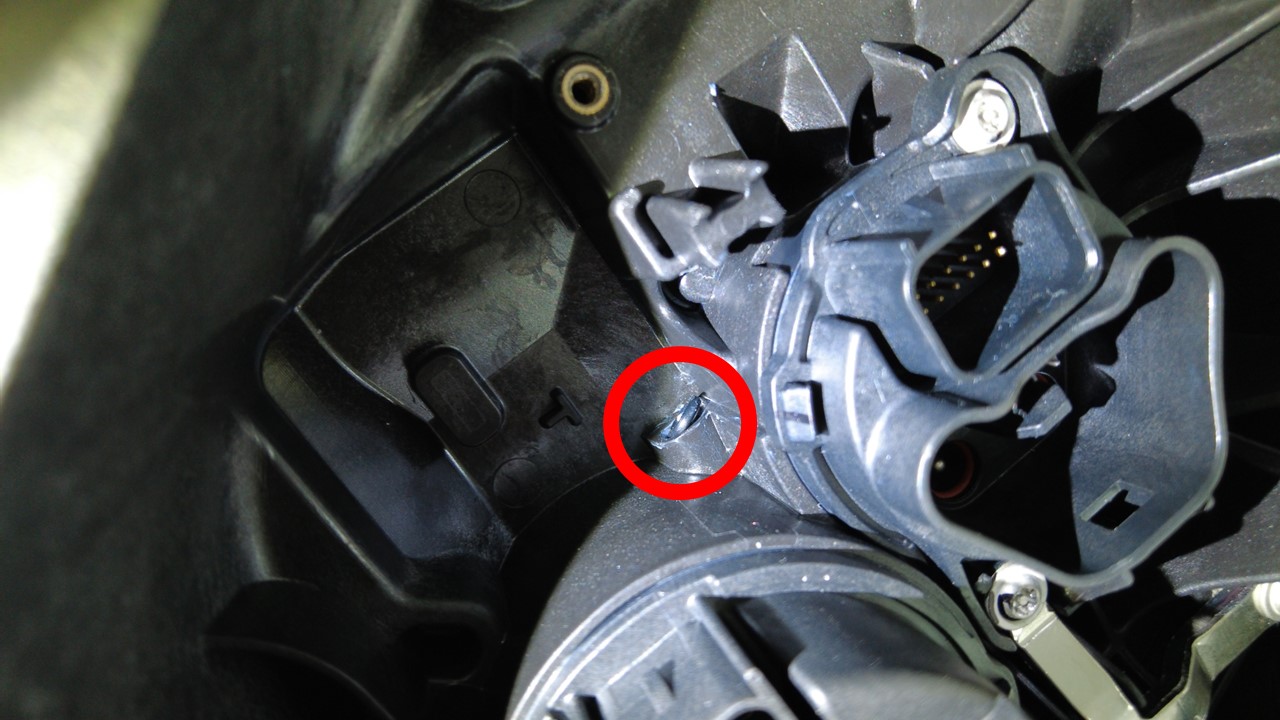

将直流闩锁杆 O 型环从充电接口总成上拆下并弃用。
-

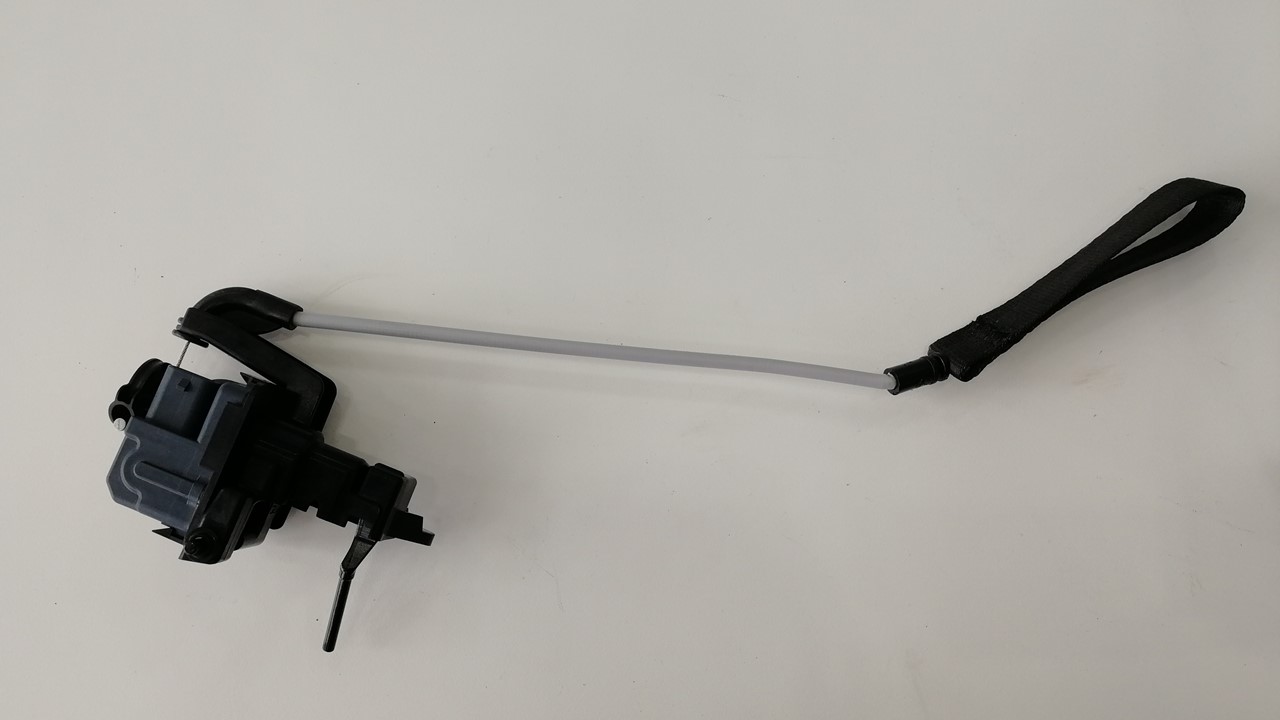

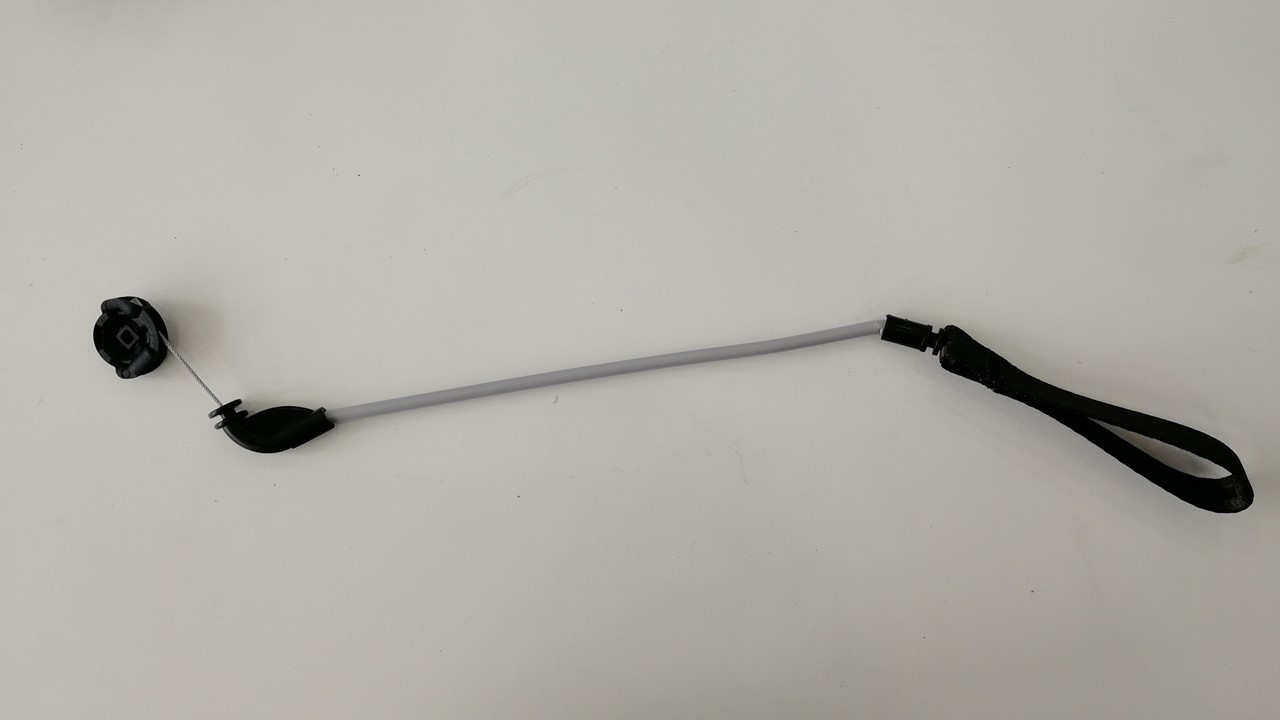

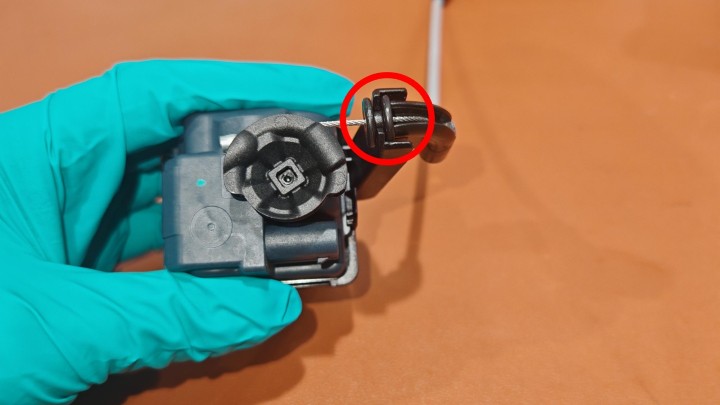

松开卡子，然后将释放缆索从闩锁传动装置上拆下。
注拆卸过程中请记录杆臂的朝向。
安装
-

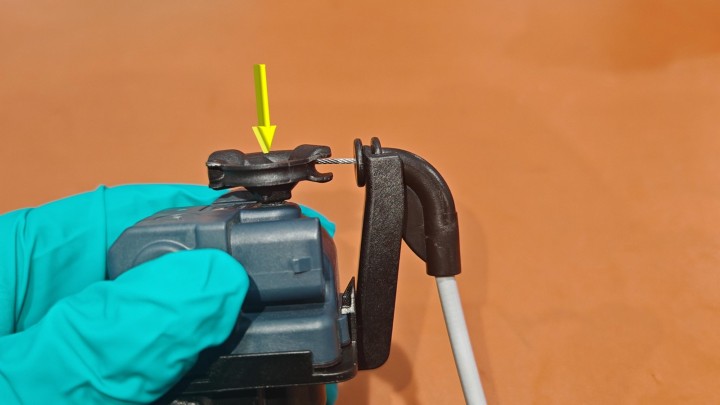

紧固卡子，然后将释放缆索安装到闩锁传动装置上。
注安装杆臂时，请确保朝向与拆卸时的记录一致。
-

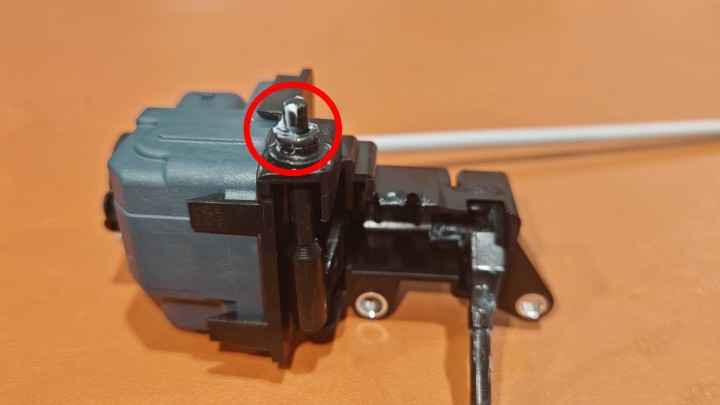

在闩锁杆和 O 型环上涂抹足量润滑剂。将新的直流充闩锁杆 O 型环安装到充电接口总成上。
注注意请勿损坏 O 型环。
-

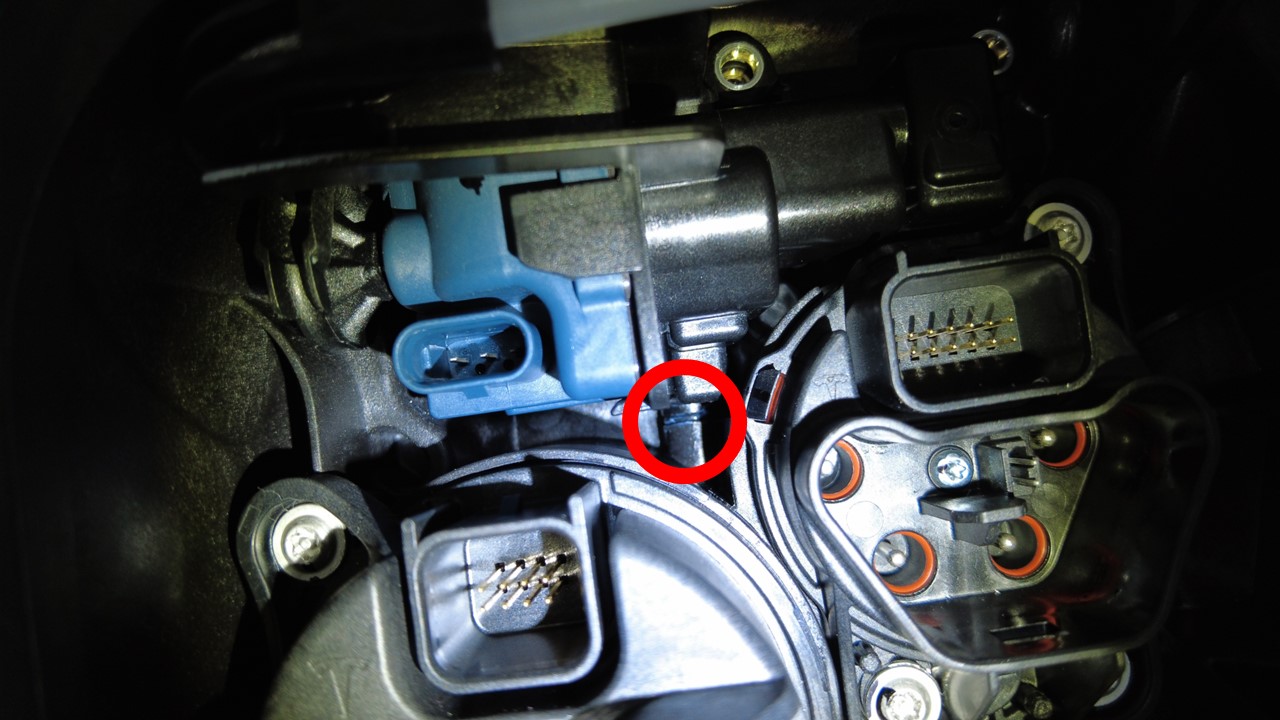

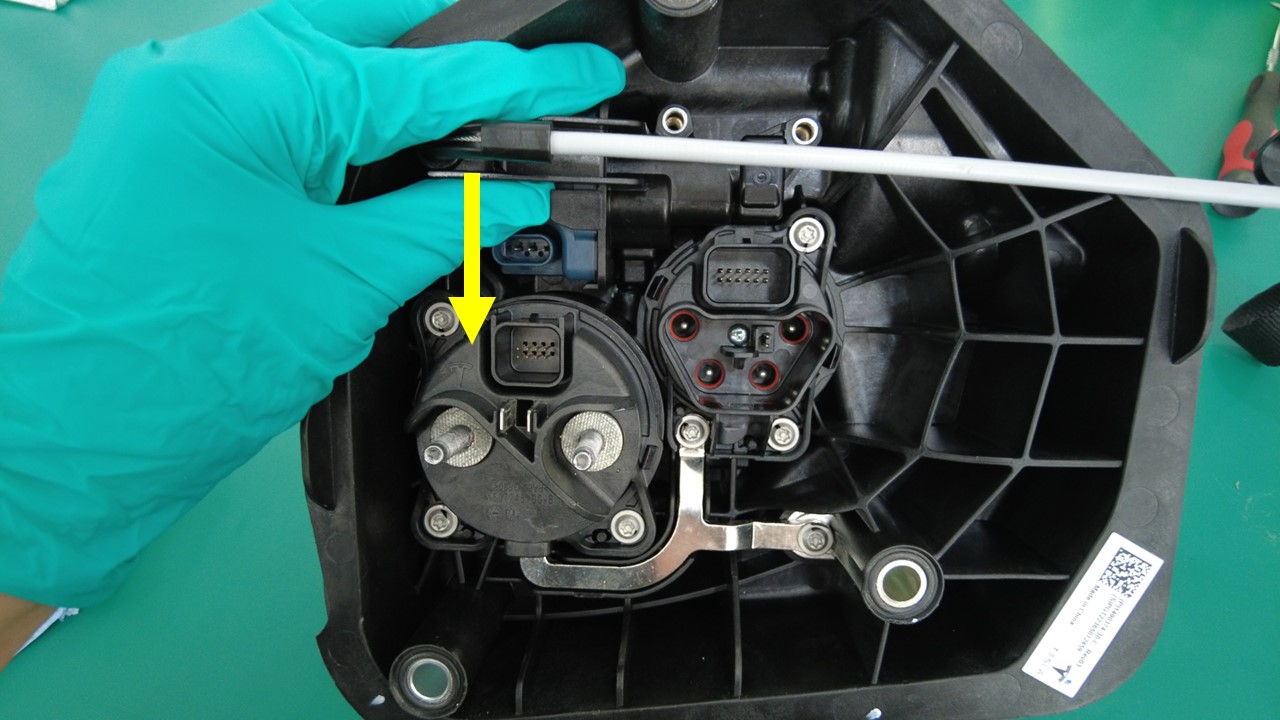

将闩锁传动装置放置到充电接口总成上。
注轻轻推动传动装置，确保传动装置和充电接口之间没有间隙。
-
安装将传动装置固定到充电接口总成的螺钉（2 个）。3.3 Nm (2.4 lbs-ft)TIp推荐使用以下工具
- M12 1/4 英寸钻头棘轮裸具
- 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
- 梅花 T20 套筒
- 佩戴高压绝缘手套和皮质外手套。
- 安装充电接口总成。请参阅 充电端口（GB）（Model Y L） ((拆卸和更换))。
