音频扬声器 - 顶篷 - 中 - 左（Model Y L） ((拆卸和更换))
校正代码
15200200702
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后衣帽钩固定到顶篷的螺栓 |  2.5 Nm (1.8 lbs-ft) |
|
重复使用 | |
| 将顶篷固定到车身的螺栓 | 2 Nm (1.5 lbs-ft) |
|
重复使用 | |
| 将左侧中部顶篷音频扬声器固定到顶篷的螺栓（2 个） |
0.65 Nm (6 lbs-in) |
|
重复使用 |
拆卸
- 拆下左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
-
松开将左侧 B 柱下部风管固定到车身的卡子。
-
松开将左侧 B 柱上饰板总成固定到车辆的卡子（5 个），然后将饰板置于一旁。
注先向内拉动 B 柱上饰板底部，再拉动顶部以松开剩余卡子。
-
推动以打开 LH 后衣帽钩。
-
松开锁片以打开左后衣帽钩螺栓盖。
-
拆下将左后衣帽钩固定到顶篷的螺栓。
TIp推荐使用以下工具
- T25 梅花套筒
-
松开锁片，使顶篷从车身上部分松开，然后拆下将顶篷固定到车身的螺栓。
TIp推荐使用以下工具
- 梅花 T30 套筒
-
小心地在顶篷和车身之间插入一个可充气袋，然后给袋子充气。
警告注意请勿损坏顶篷。注这样便可以接触到气囊斜面。
-

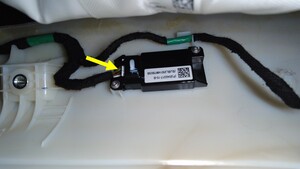

断开左侧中间顶篷音频扬声器连接器。
-

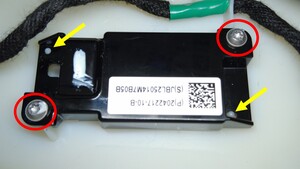

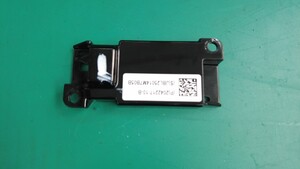

拆下将左侧中间顶篷音频扬声器固定到顶篷的螺栓（2 个），然后松开固定销（2 个），将扬声器从车辆上拆下。
TIp推荐使用以下工具
- 梅花 T10 批头
- 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
安装
-
对齐固定销（2 个），将扬声器安装到车辆上，然后安装将左侧中间顶篷音频扬声器固定到顶篷的螺栓（2 个）。0.65 Nm (6 lbs-in)TIp推荐使用以下工具
- 梅花 T10 批头
- 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
-
连接左侧中间顶篷音频扬声器连接器。
- 为可充气袋放气，然后将其从车辆上取下。
-
先安装将顶篷固定到车身的螺栓，再安装将顶篷固定到车身的锁片。2 Nm (1.5 lbs-ft)TIp推荐使用以下工具
- 梅花 T30 套筒
-
安装将左后衣帽钩固定到顶篷的螺栓。2.5 Nm (1.8 lbs-ft)TIp推荐使用以下工具
- T25 梅花套筒
-
接合锁片以合上左后衣帽钩螺栓盖。
-
推动以合上 LH 后衣帽钩。
-
将定位销（2 个）与车身上的卡槽对齐，然后紧固将左侧 B 柱上饰板总成固定到车辆的卡子（5 个）。
注确认通风口安装正确。
-
安装将左侧 B 柱下部风管固定到车身的卡子。
- 安装左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
