饰板总成 - 仪表板 - 下 ((拆卸和更换))

校正代码 1405011092 FRT 0.12 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：饰板总成 - 仪表板 - 下 ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
将仪表板下部总成固定到仪表板支架的螺钉	2.3 Nm (1.7 lbs-ft)	Torx T20 钻头	重复使用

拆卸

拆卸仪表板左侧端盖。请参阅仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
拆下驾驶位脚部空间隔音板。请参阅隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))。

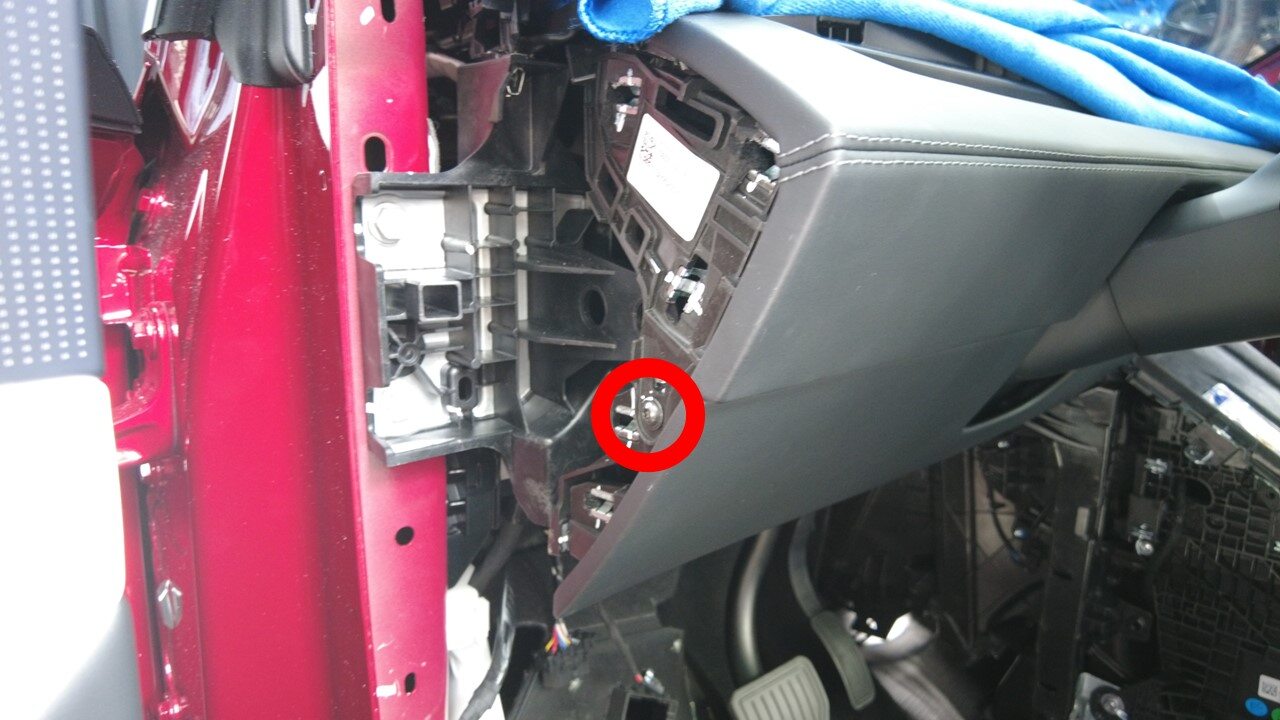

拆下将仪表板下部总成固定到仪表板支架的螺钉。
TIp
推荐使用以下工具

Torx T20 钻头

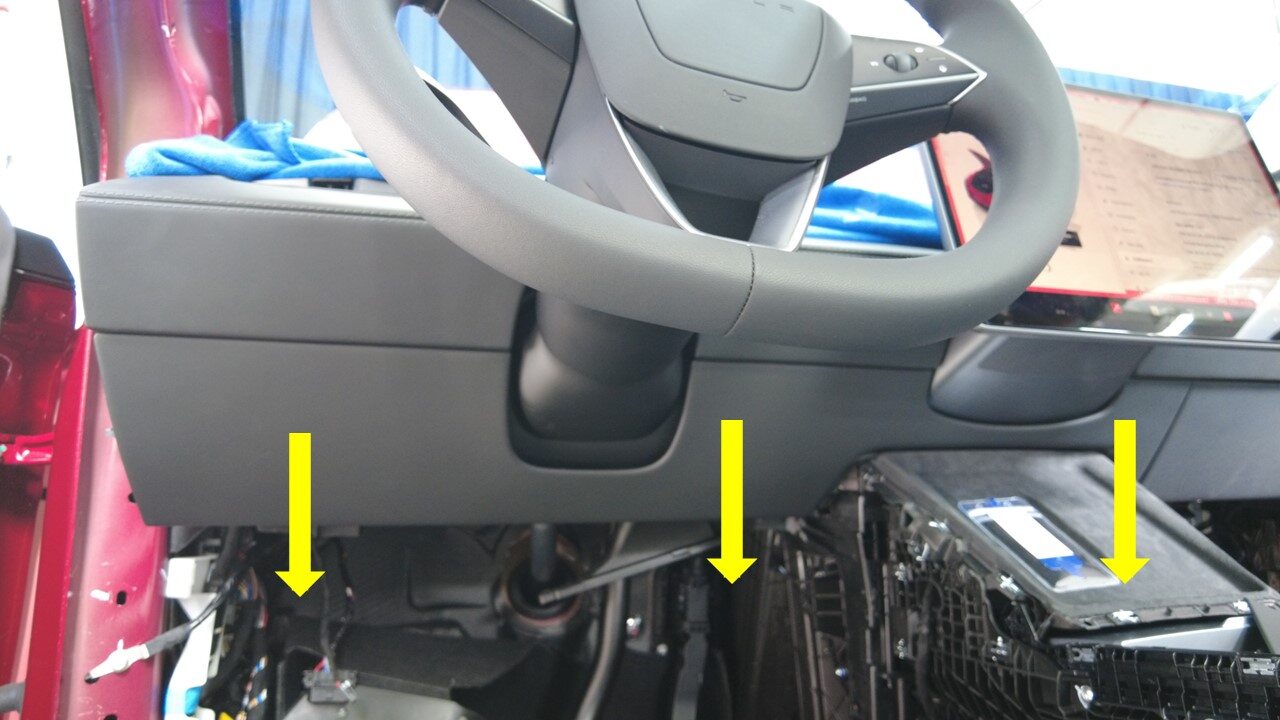

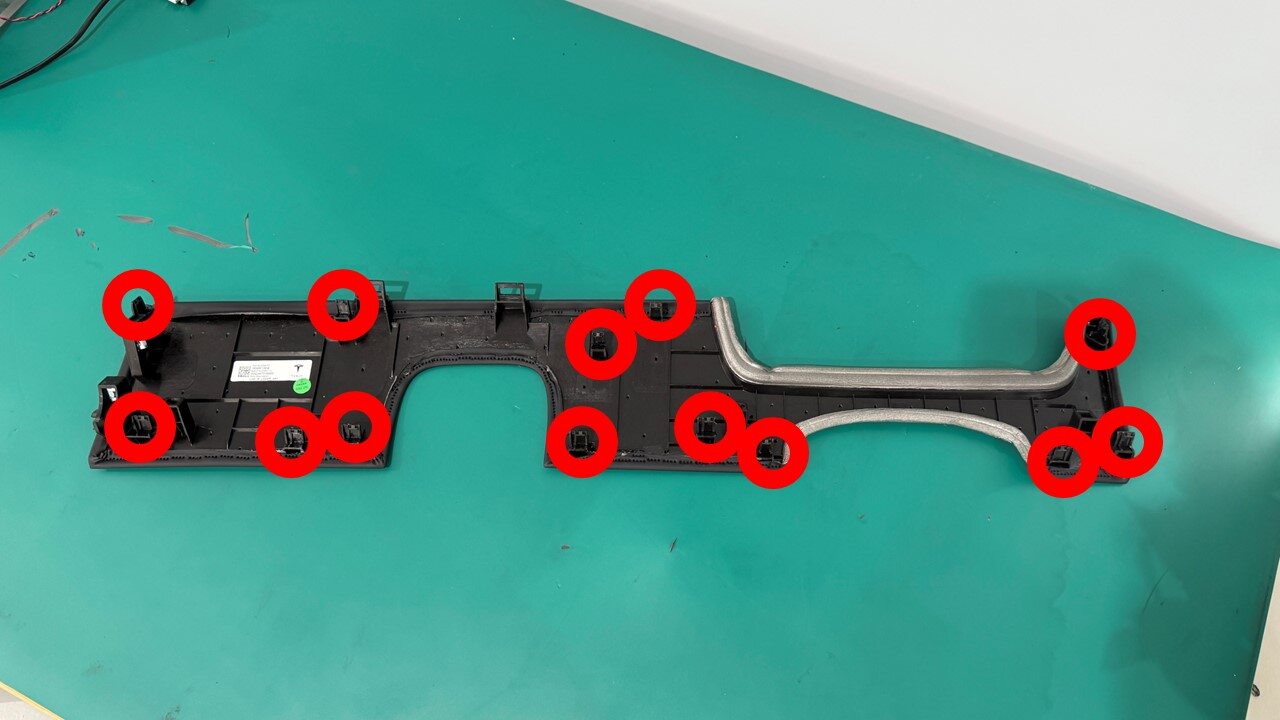

松开锁片（13 个），将仪表板下部总成从车辆上拆下。

安装

接合锁片（13 个），以安装仪表板下部总成。
安装将仪表板下部总成固定到仪表板支架的螺钉。
2.3 Nm (1.7 lbs-ft)
TIp
推荐使用以下工具

Torx T20 钻头
安装驾驶位脚部空间隔音板。请参阅隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))。
安装左侧仪表板端盖板。请参阅仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
