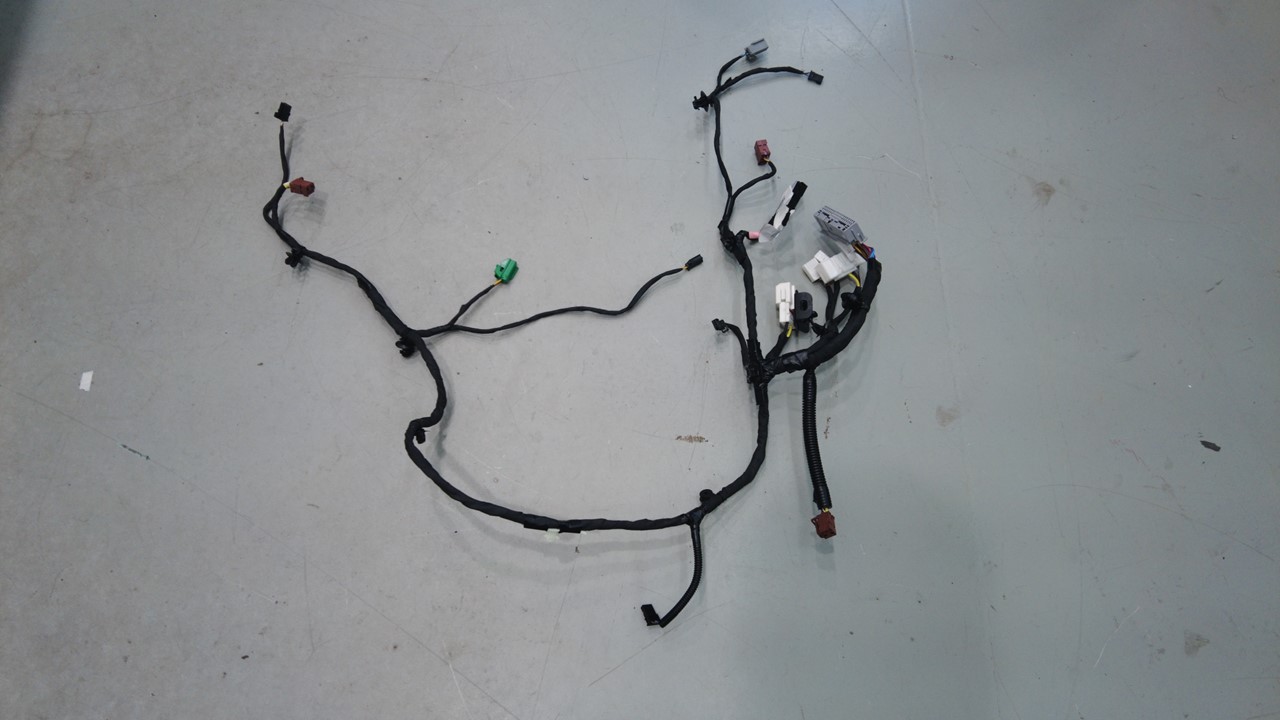

线束 - 第二排座椅（Model Y L） ((拆卸和更换))

校正代码 17103000302 FRT 0.72 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 将左侧第二排座椅从车上拆下。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
  2. 将脚踢盖板从第二排左侧座椅上拆下。请参阅 脚踢护板 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  3. 将座椅靠背面板从第二排左侧座椅上拆下。请参阅 背板 - 座椅靠背 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。

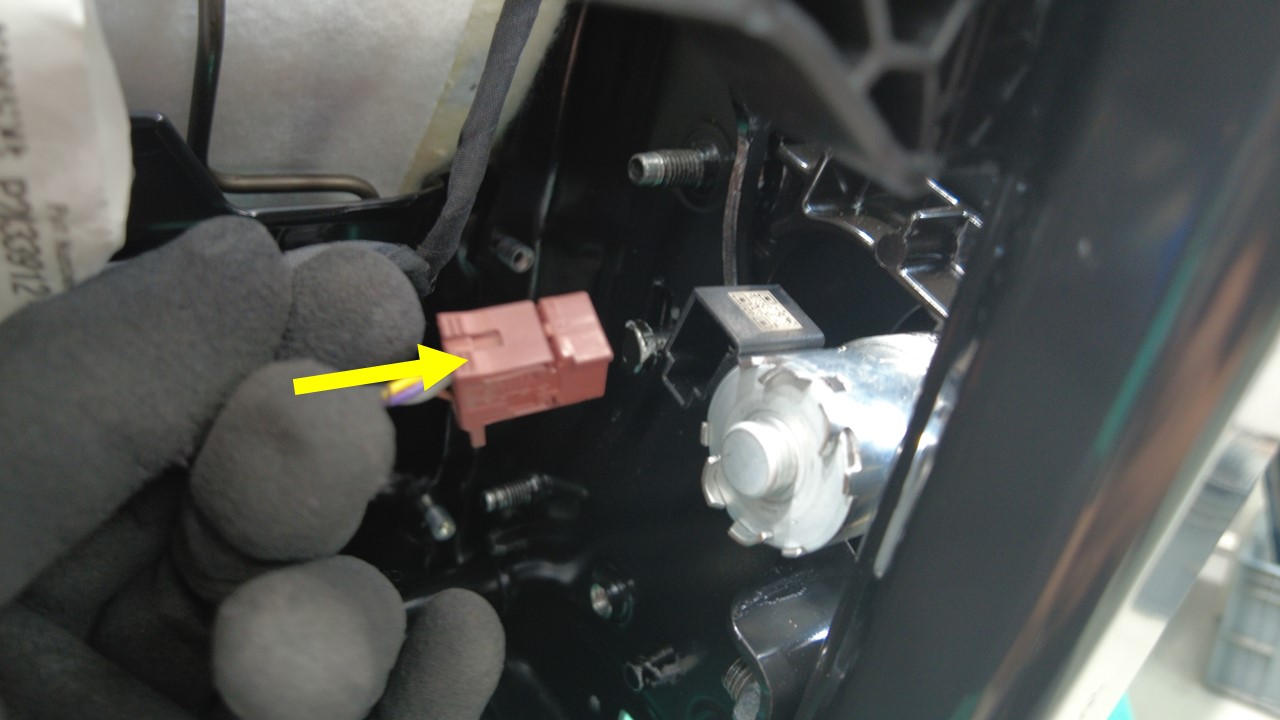

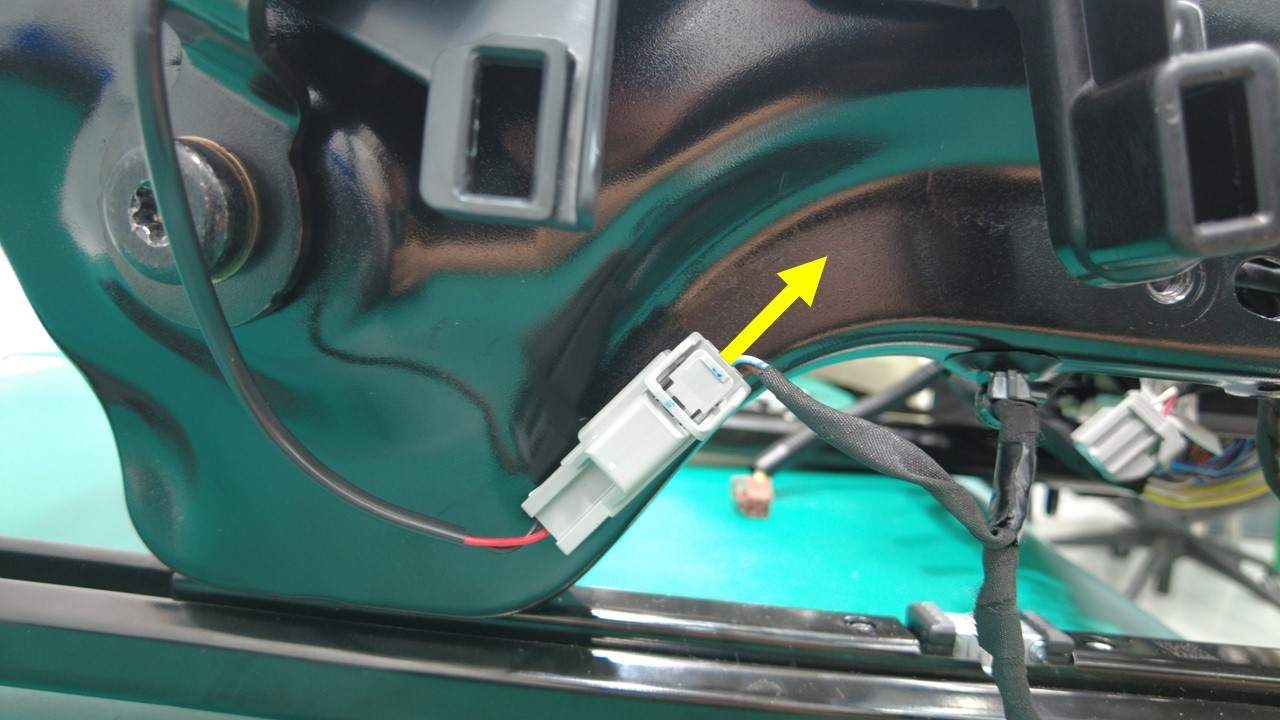

  4. 断开第二排左侧座椅靠背倾斜传感器连接器。

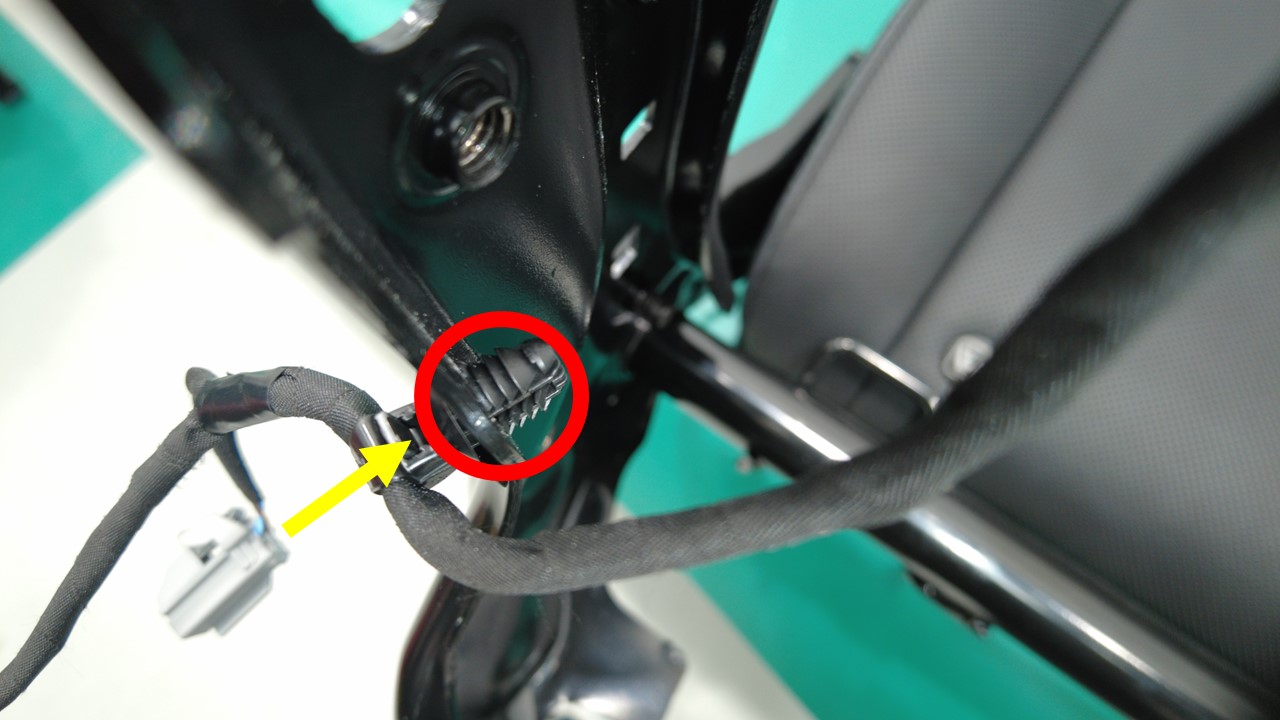

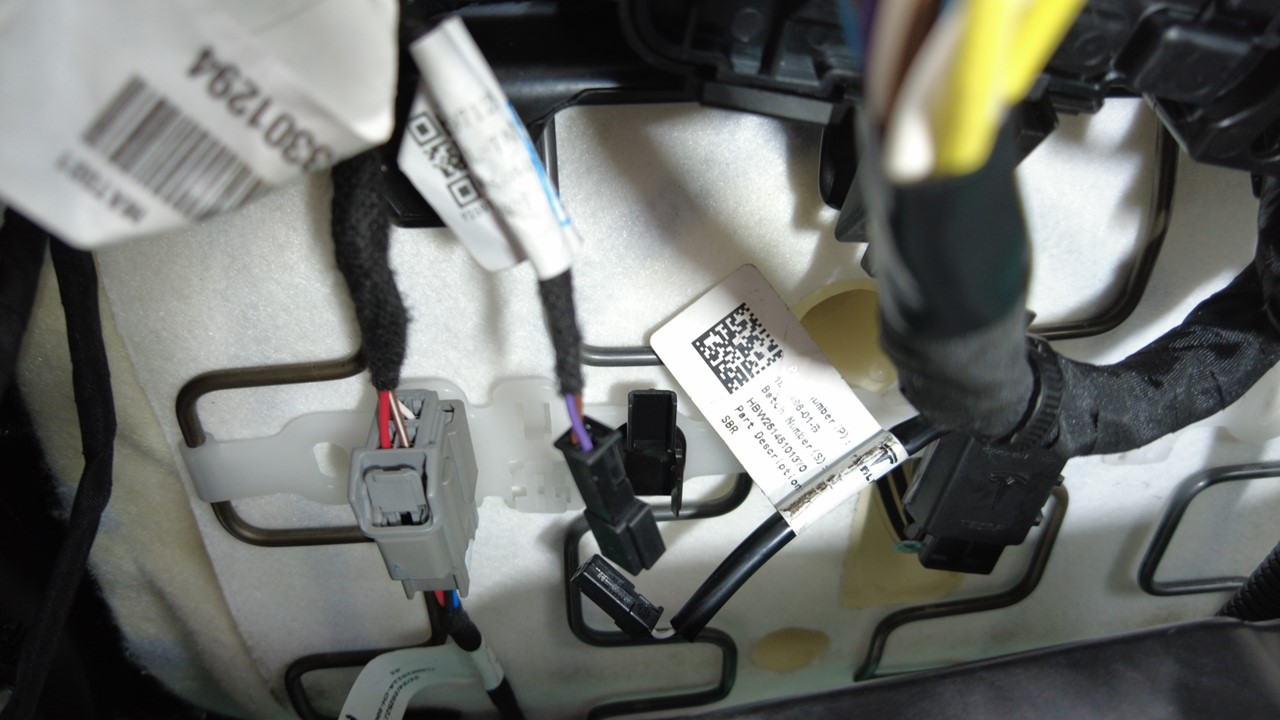

  5. 断开第二排左侧座椅靠背加热垫连接器。

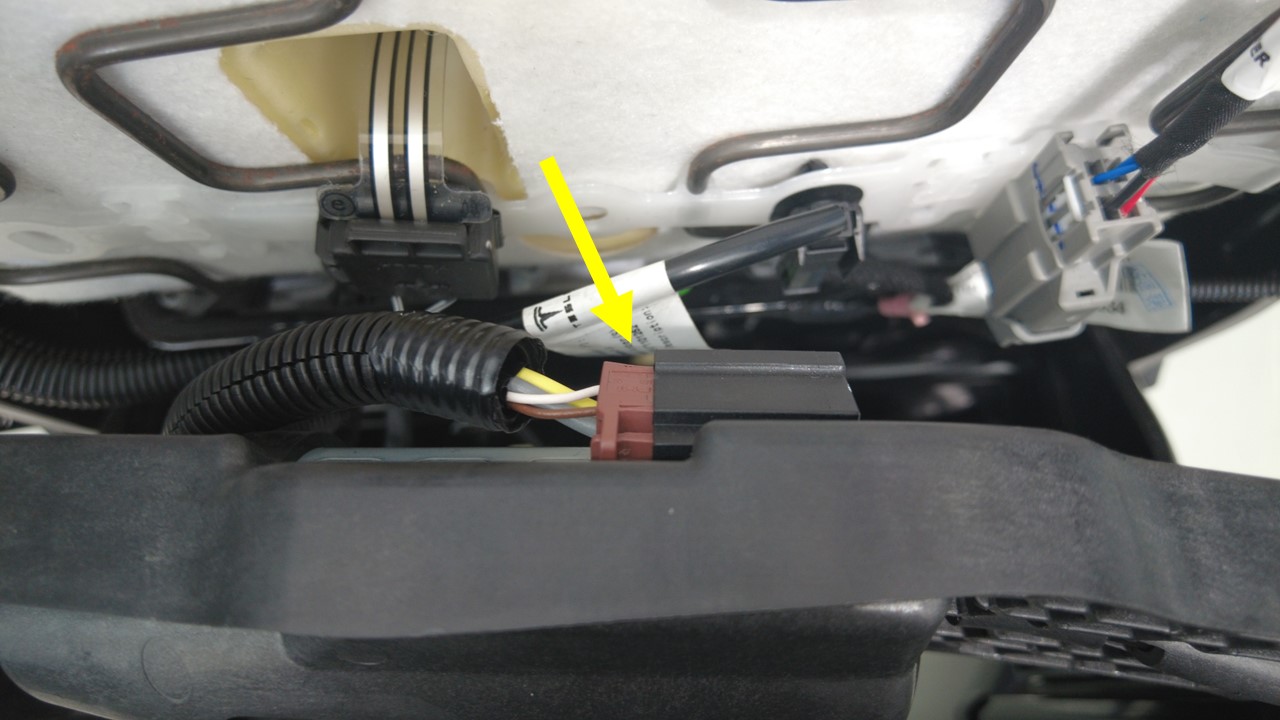

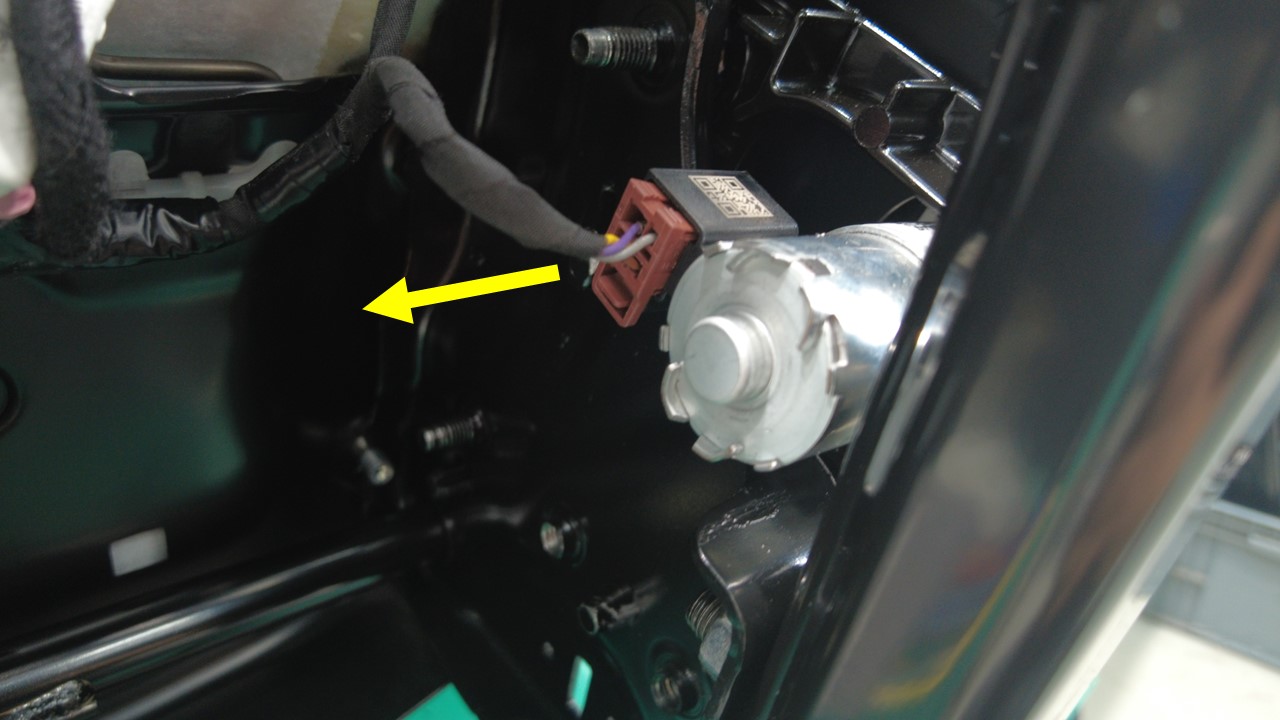

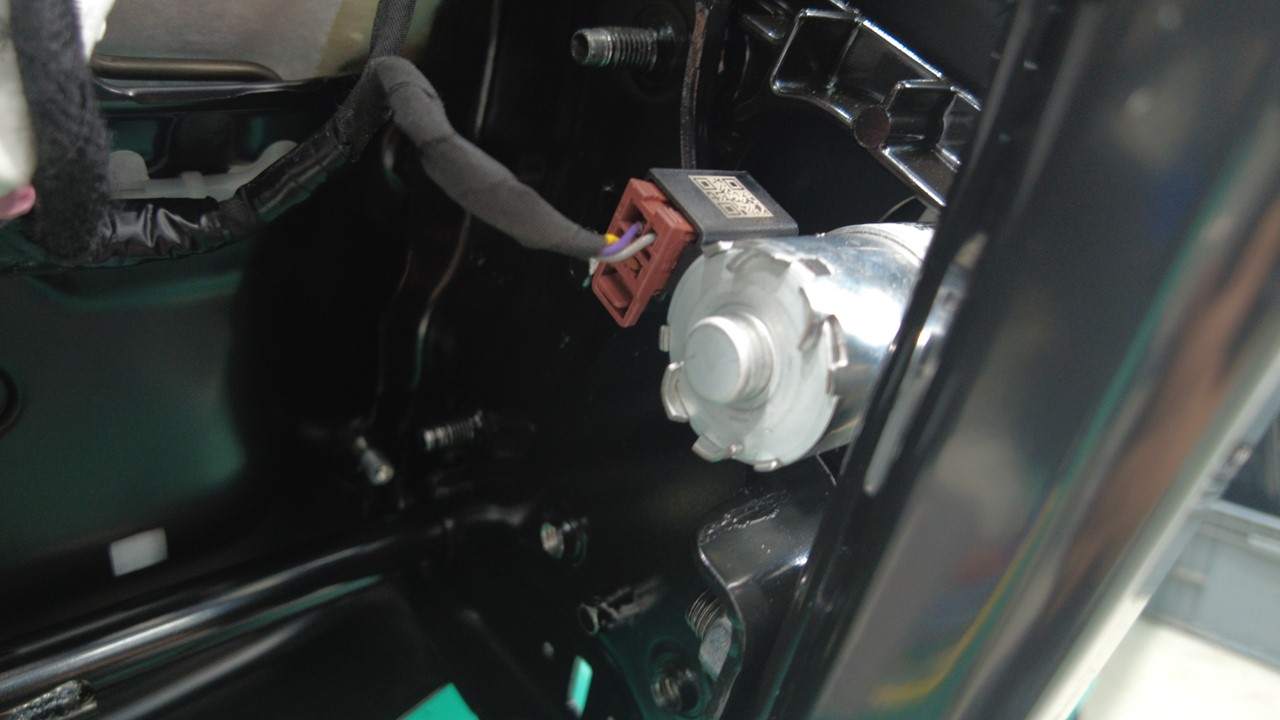

  6. 断开第二排左侧座椅靠背倾角调节电机连接器。

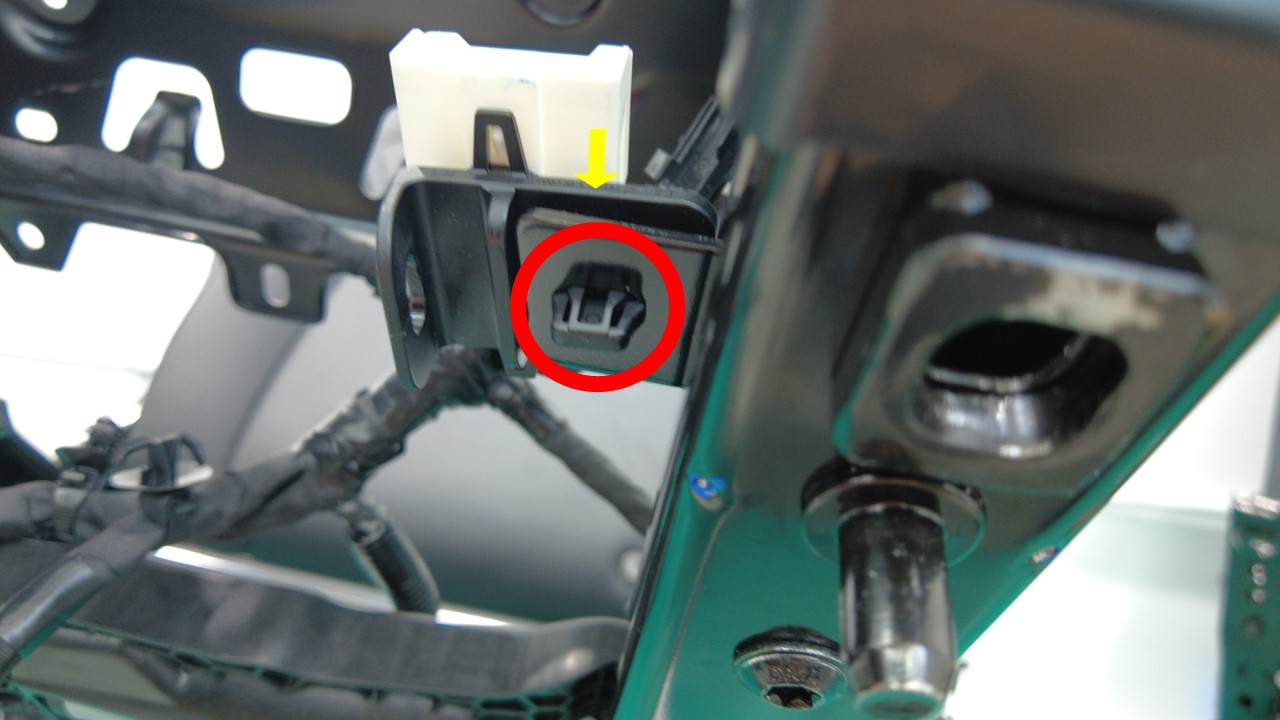

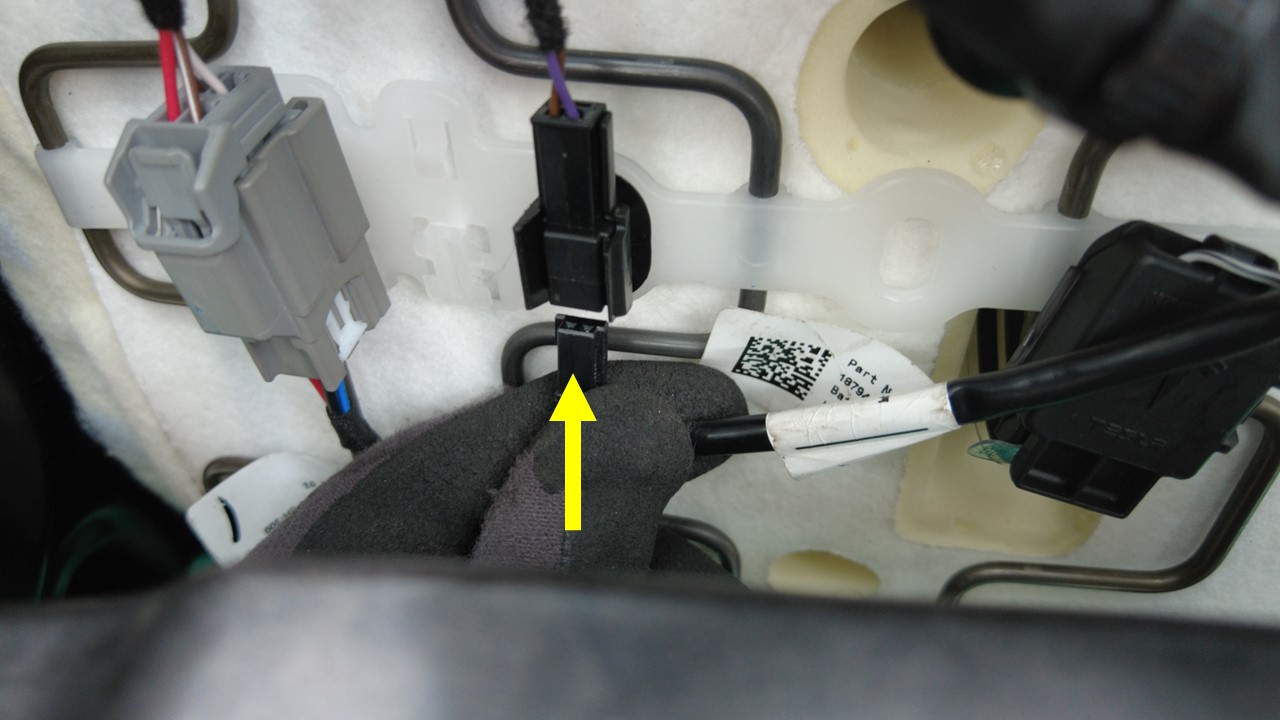

  7. 断开第二排左侧座椅靠背通风扇连接器。

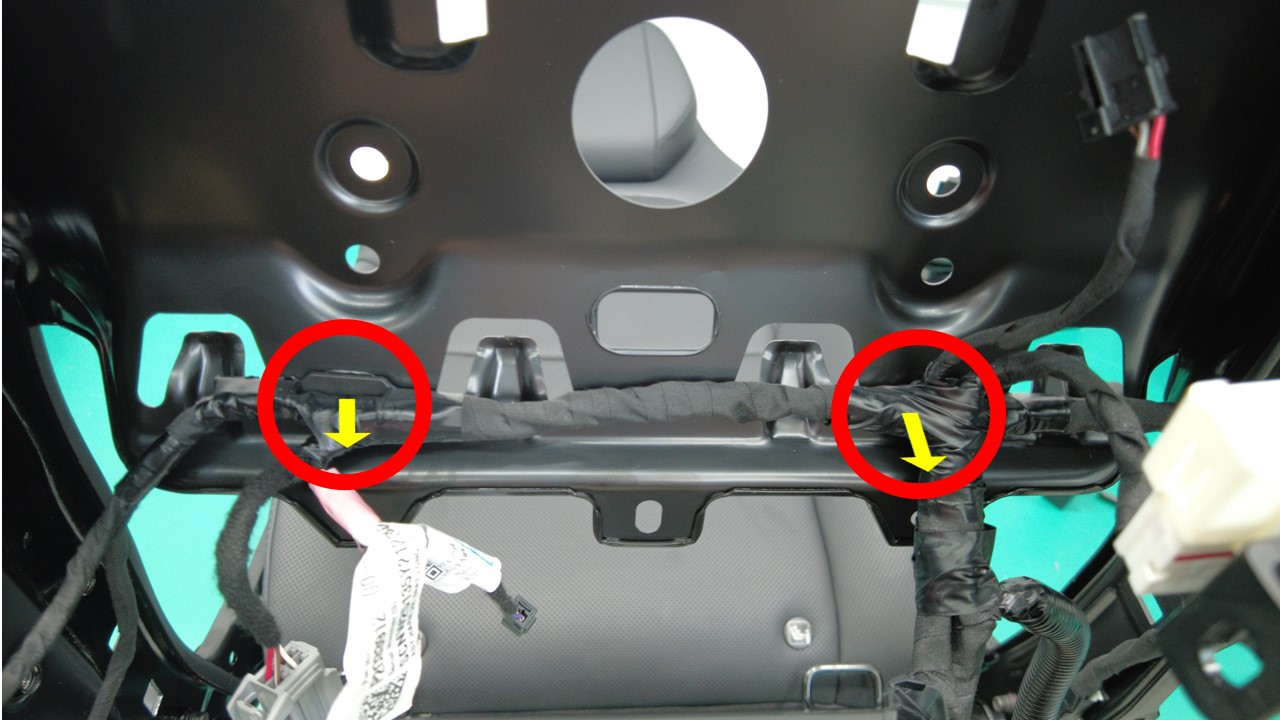

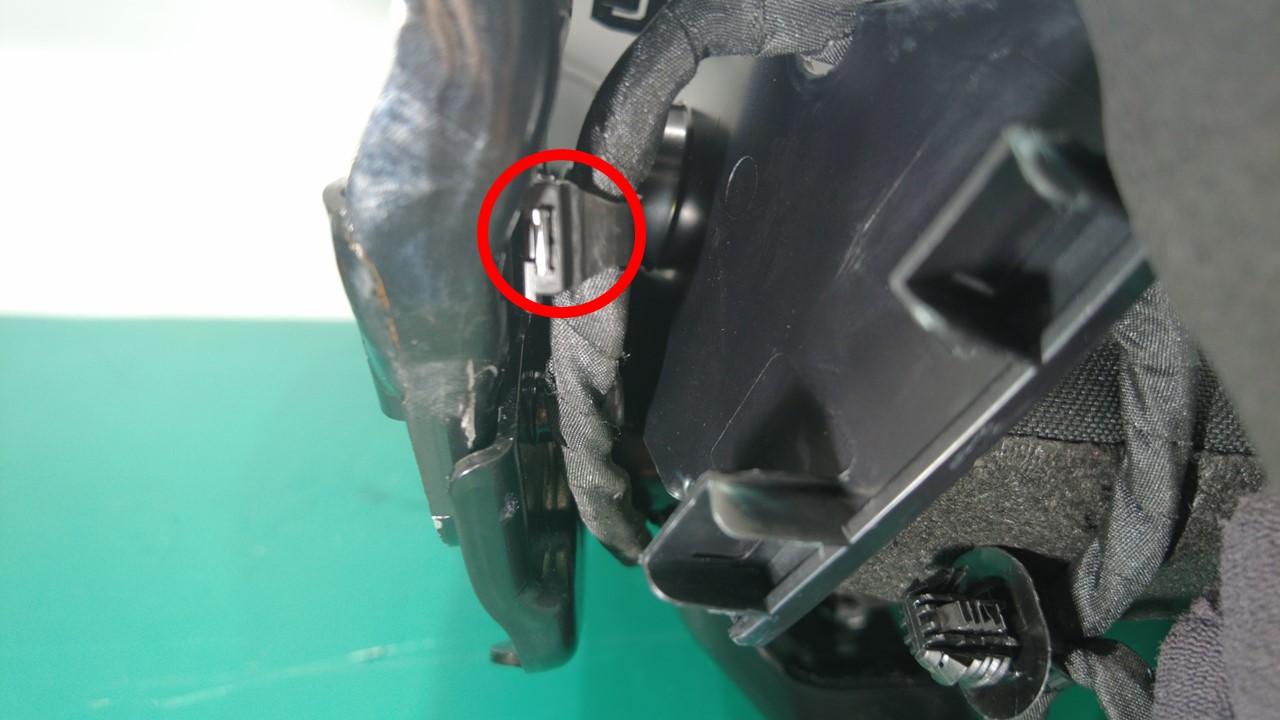

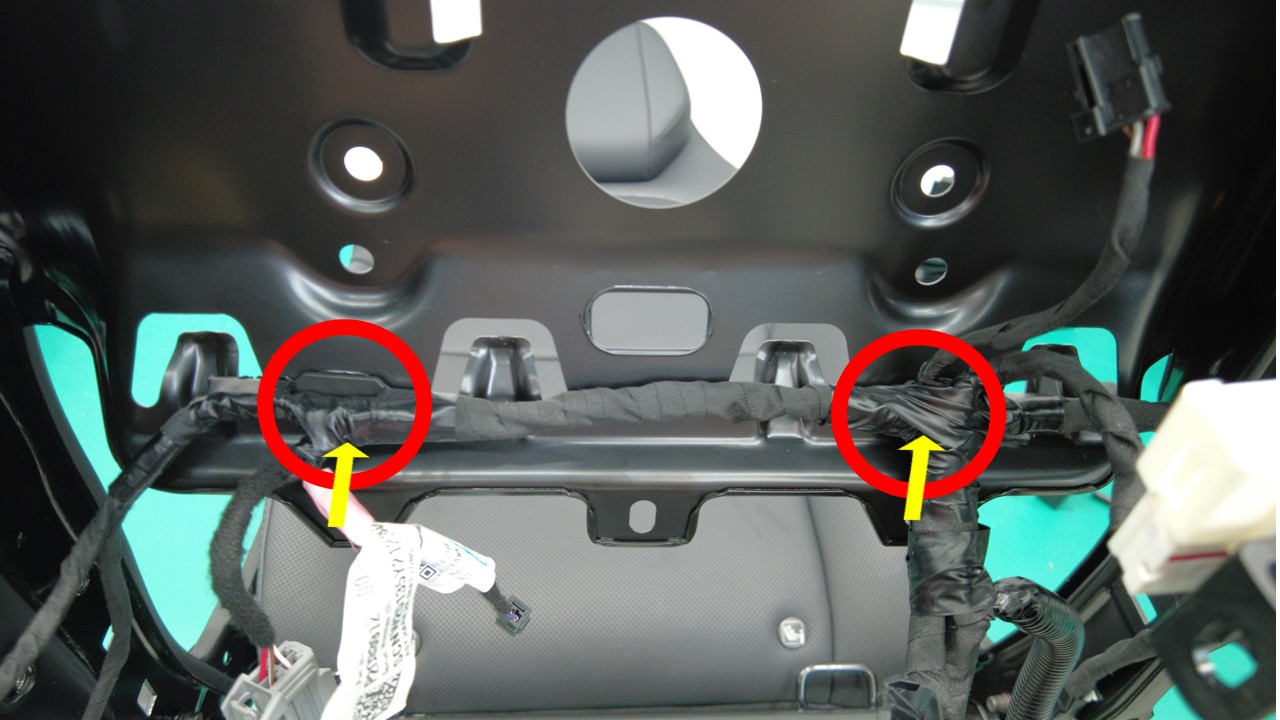

  8. 松开固定夹（2 个）和挂钩（4 个），将座椅线束从第二排左侧座椅靠背总成上拆下。
  9. 将座椅电子控制单元 (ECU) 安装边框‌和座椅模块总成从第二排左侧座椅上拆下。请参阅 ECU 模块保护框 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  10. 断开第二排左侧座椅扶手总成连接器。
  11. 断开第二排左侧座椅锁扣连接器。
  12. 断开第二排左侧座椅滑轨电机连接器。

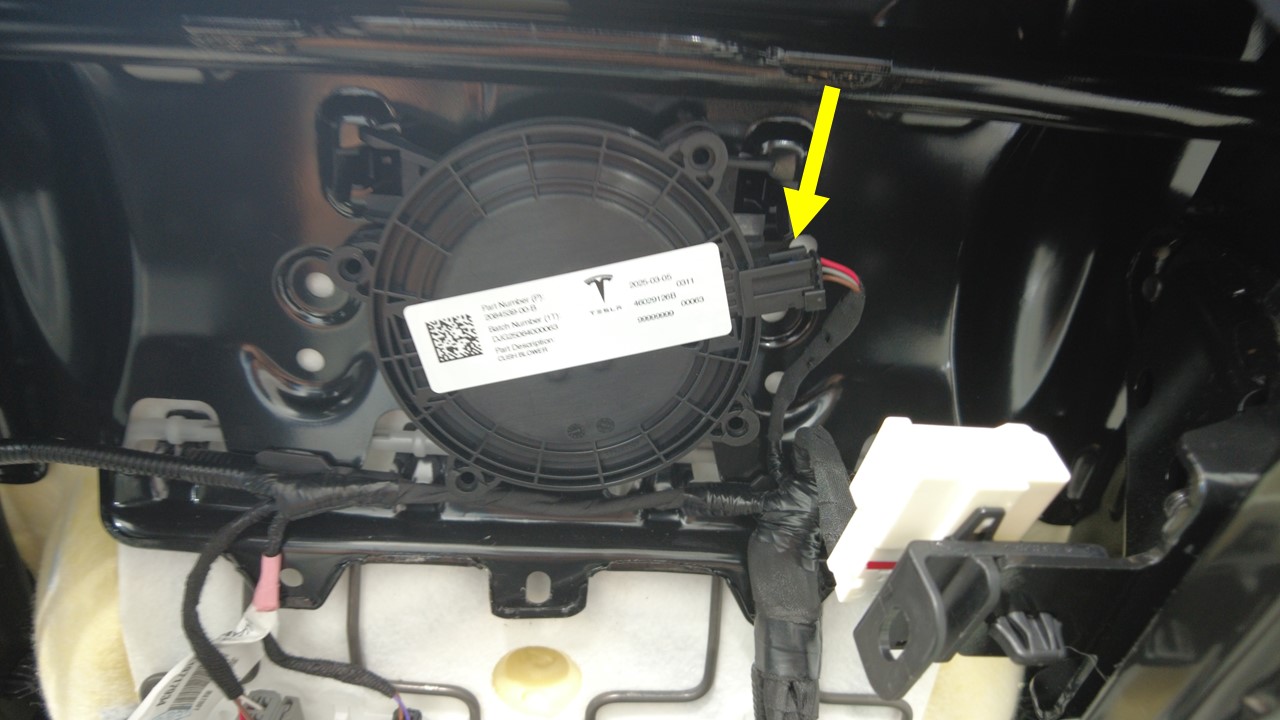

  13. 断开第二排左侧座垫通风扇连接器。

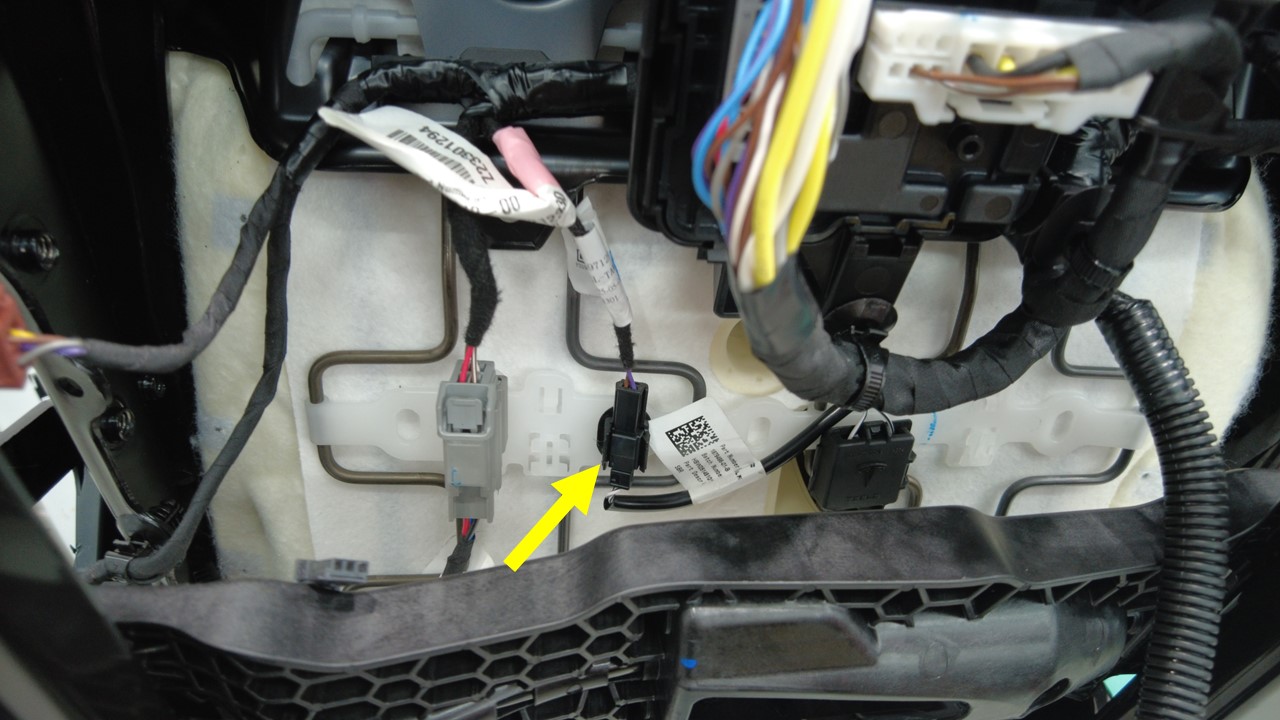

  14. 断开第二排左侧座椅占用传感器连接器，将传感器线束引线置于一旁。

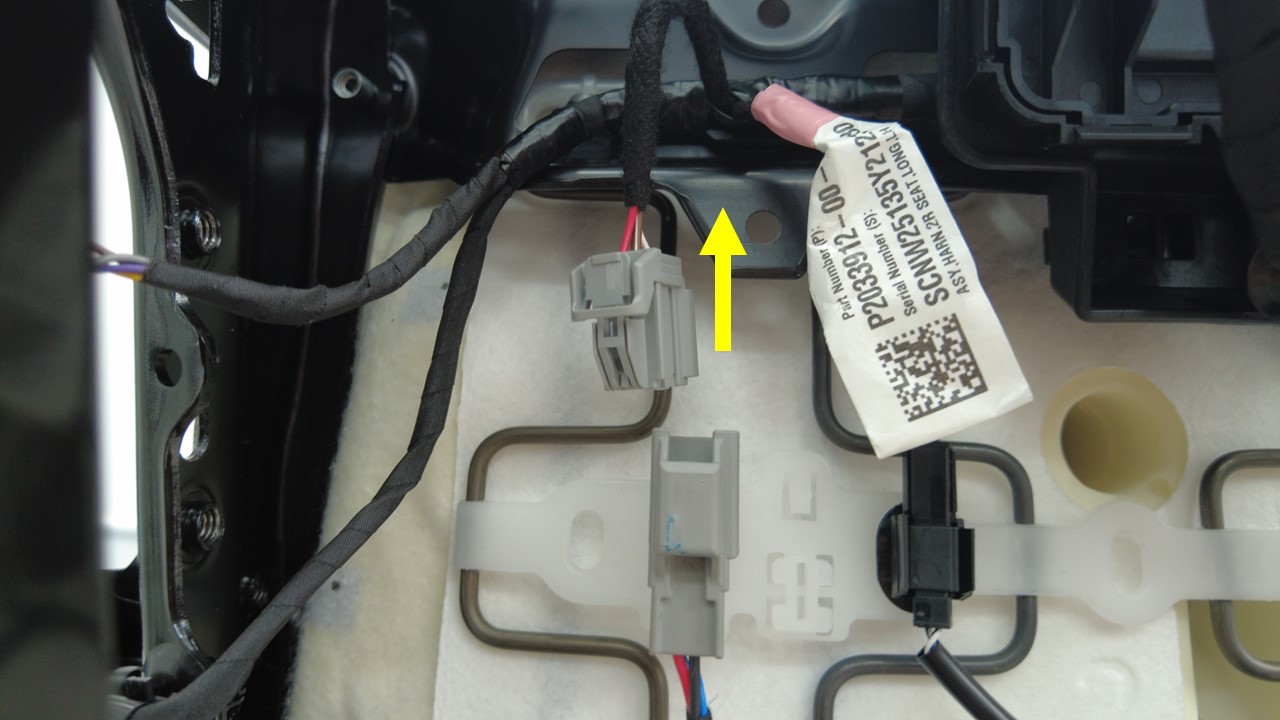

  15. 断开第二排左侧座垫加热器连接器。

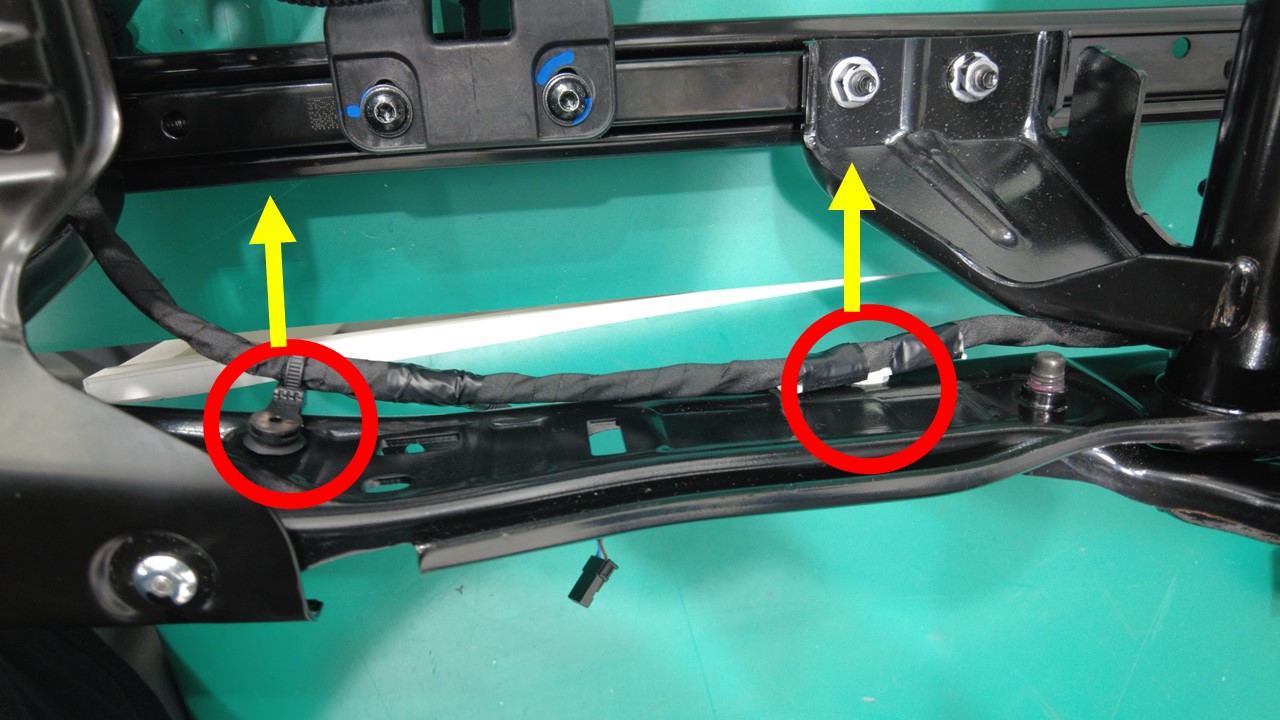

  16. 将线束卡夹（6 个）从第二排左侧座垫框架总成上拆下。
  17. 将线束卡夹从第二排左侧座垫框架总成上拆下。

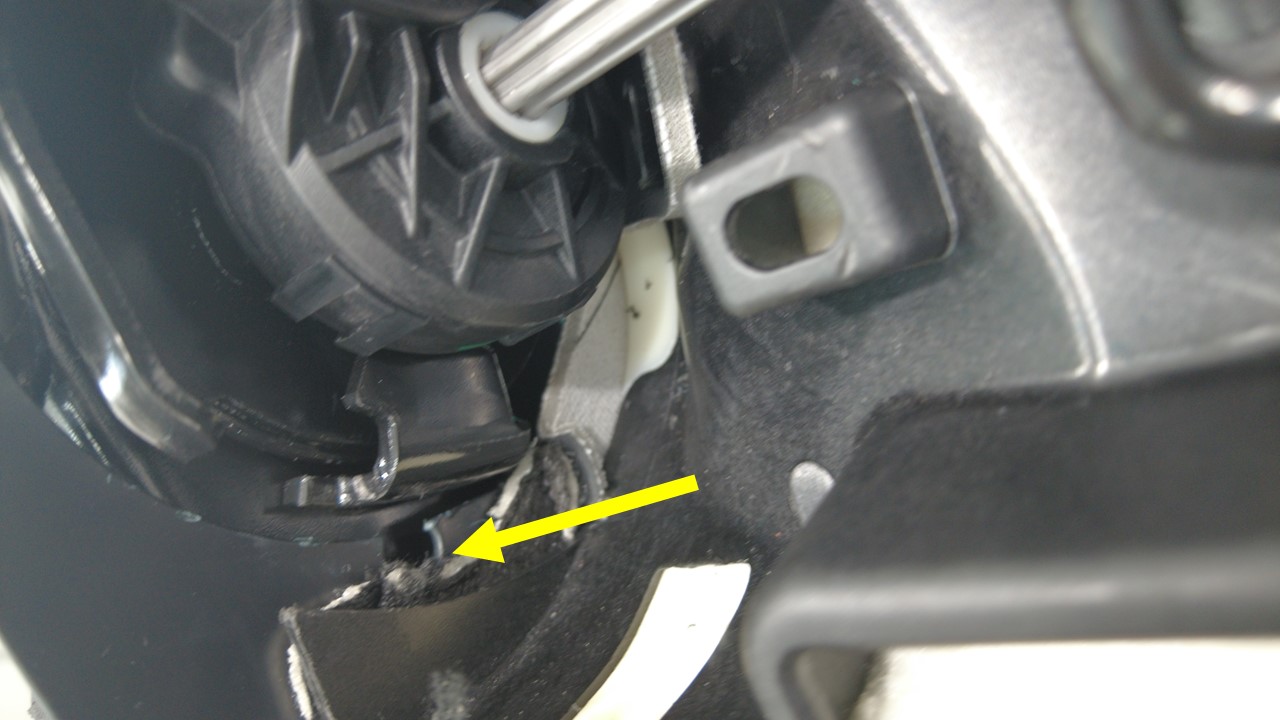

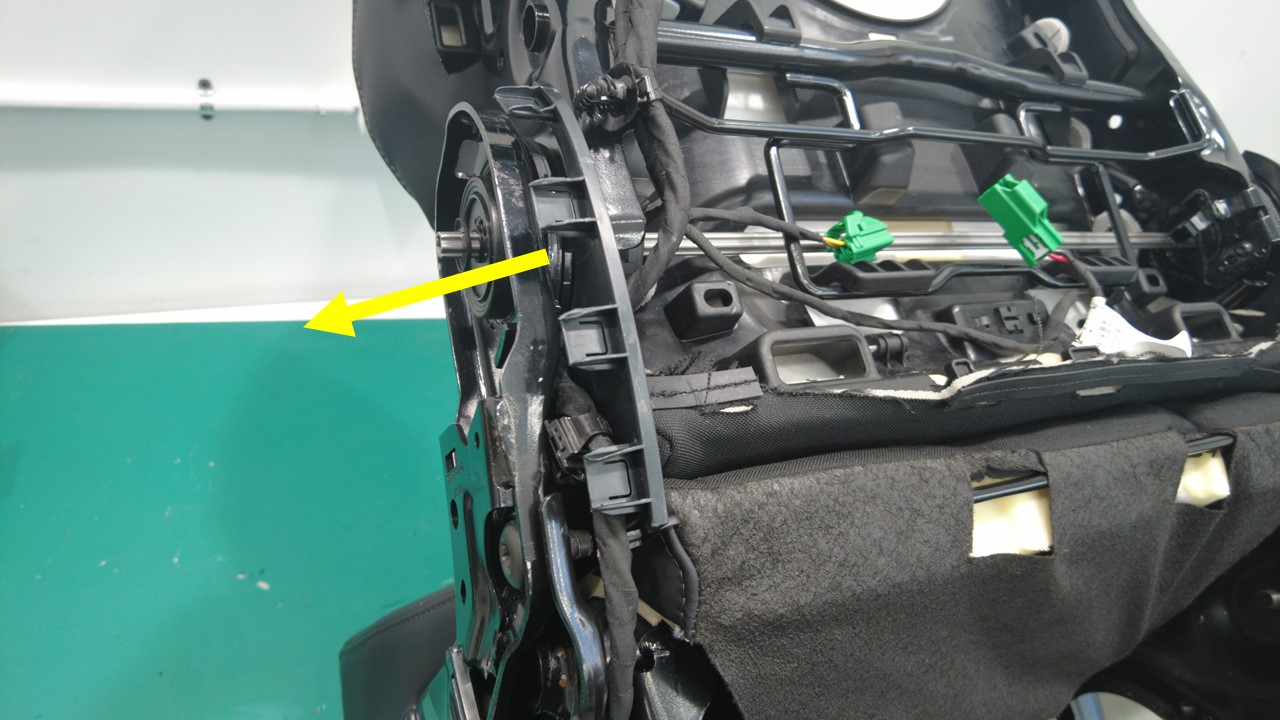

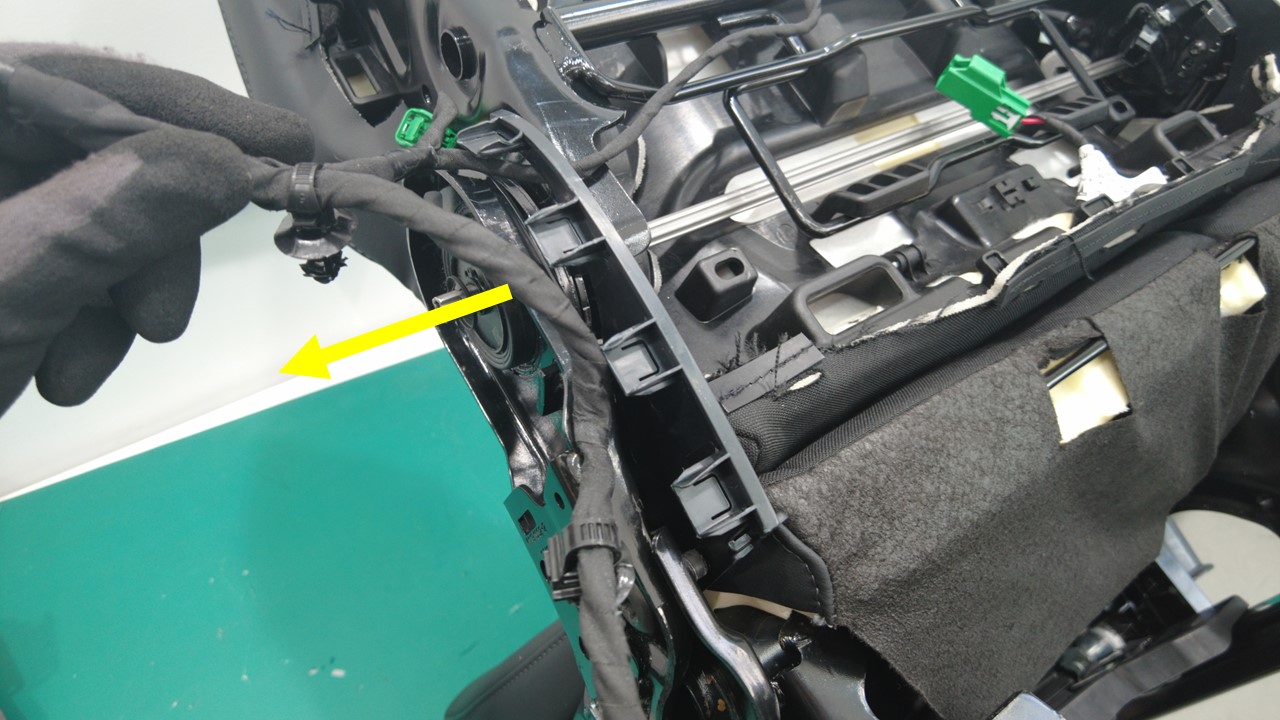

  18. 将第二排左侧座椅线束总成从侧护板支架上分离并拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    小心地将线束从侧护板上取下，注意避免损坏，并确保线束分支未受阻。

安装

  1. 将座椅线束总成放置在第二排左侧座椅总成上，将线束分支布设到对应部件上，确保接线线束正确插入侧护板。
  2. 将线束卡夹安装到第二排左侧座垫框架总成上。
  3. 紧固固定夹（2 个）和挂钩（4 个），将座椅线束安装到第二排左侧座椅靠背总成上。
  4. 将线束卡夹（6 个）安装到第二排左侧座垫框架总成上。
    Informational PurposesAn informational icon, calling your attention
    注

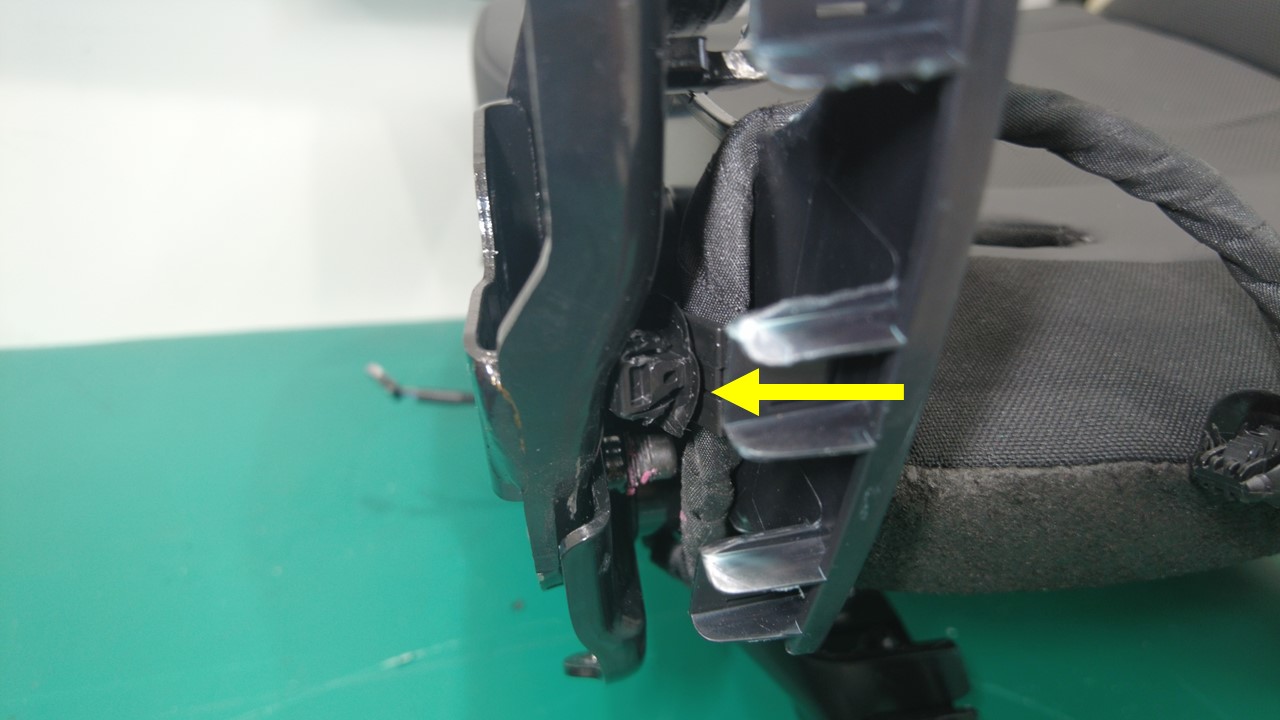

    确保线束卡夹安装到位。
  5. 连接第二排左侧座椅滑轨电机连接器。
  6. 连接第二排左侧座垫通风扇连接器。
  7. 将座椅电子控制单元 (ECU) 安装边框‌和座椅模块总成安装到第二排左侧座椅上。请参阅 ECU 模块保护框 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  8. 连接第二排左侧座垫加热器连接器。

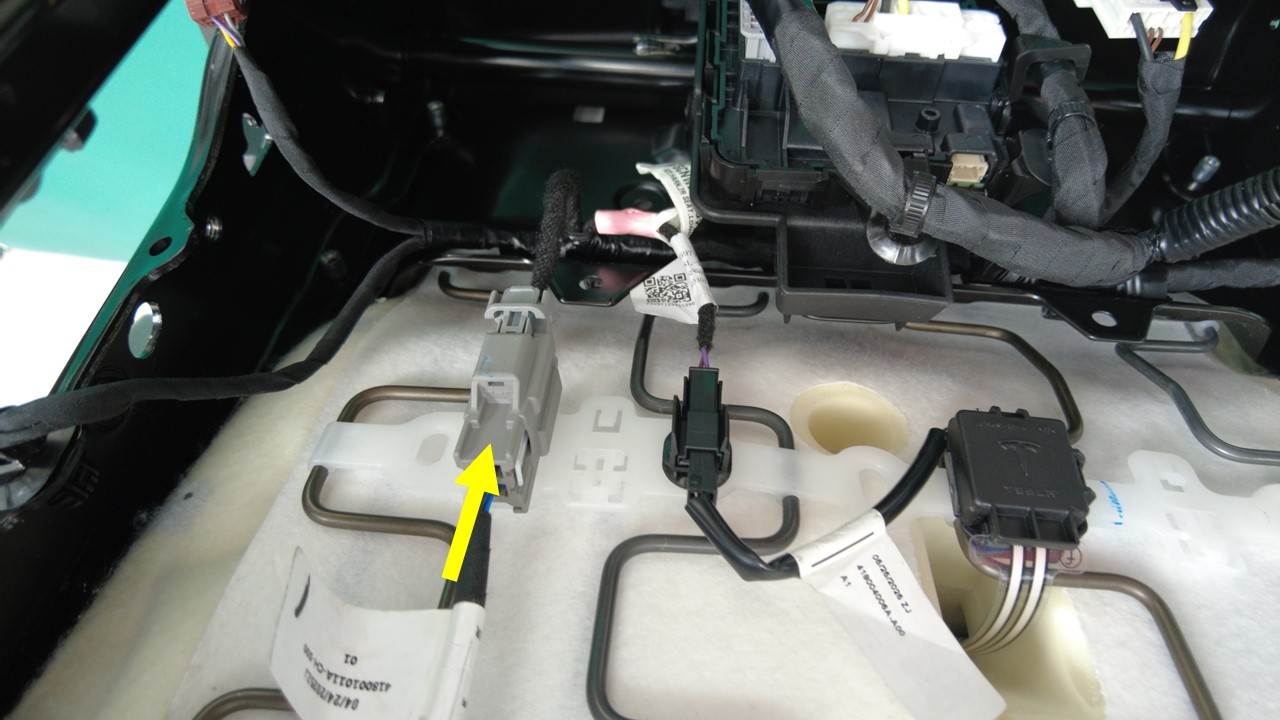

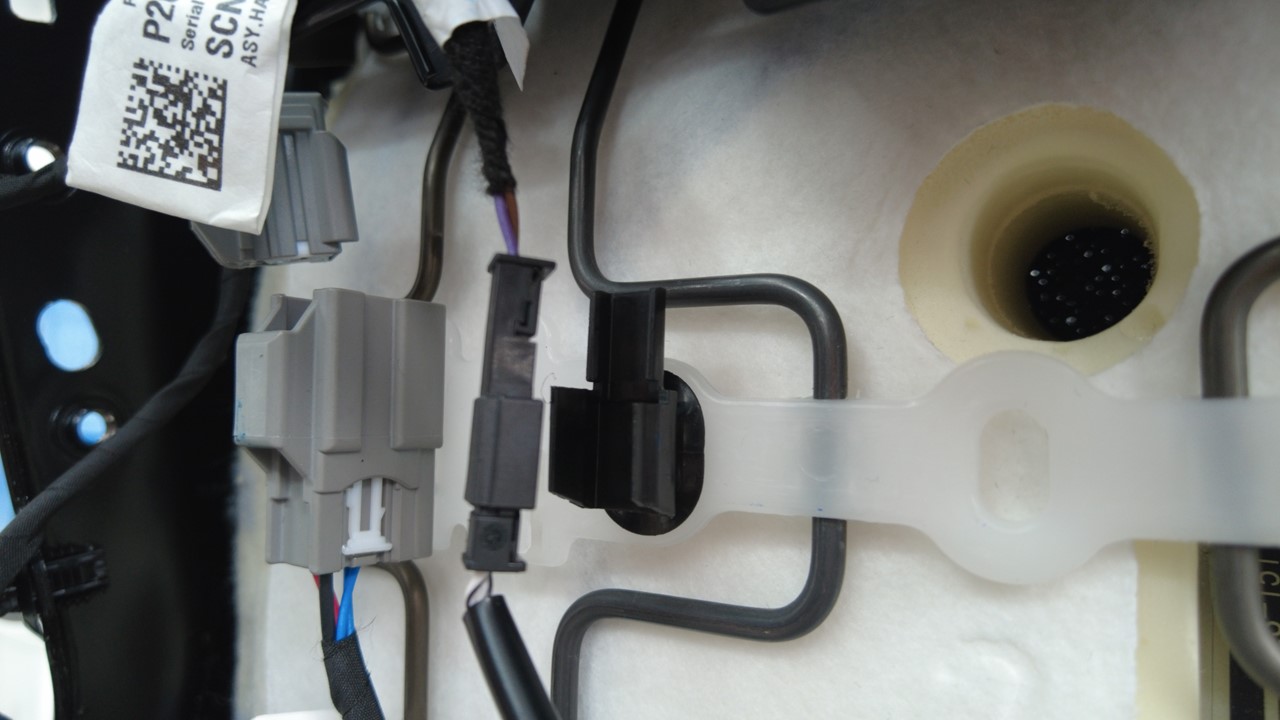

  9. 连接第二排左侧座椅占用传感器连接器。
  10. 连接第二排左侧座椅锁扣连接器。
  11. 连接第二排左侧座椅扶手总成连接器。
  12. 连接第二排左侧座椅靠背倾角调节电机连接器。
  13. 连接第二排左侧座椅靠背加热垫连接器。

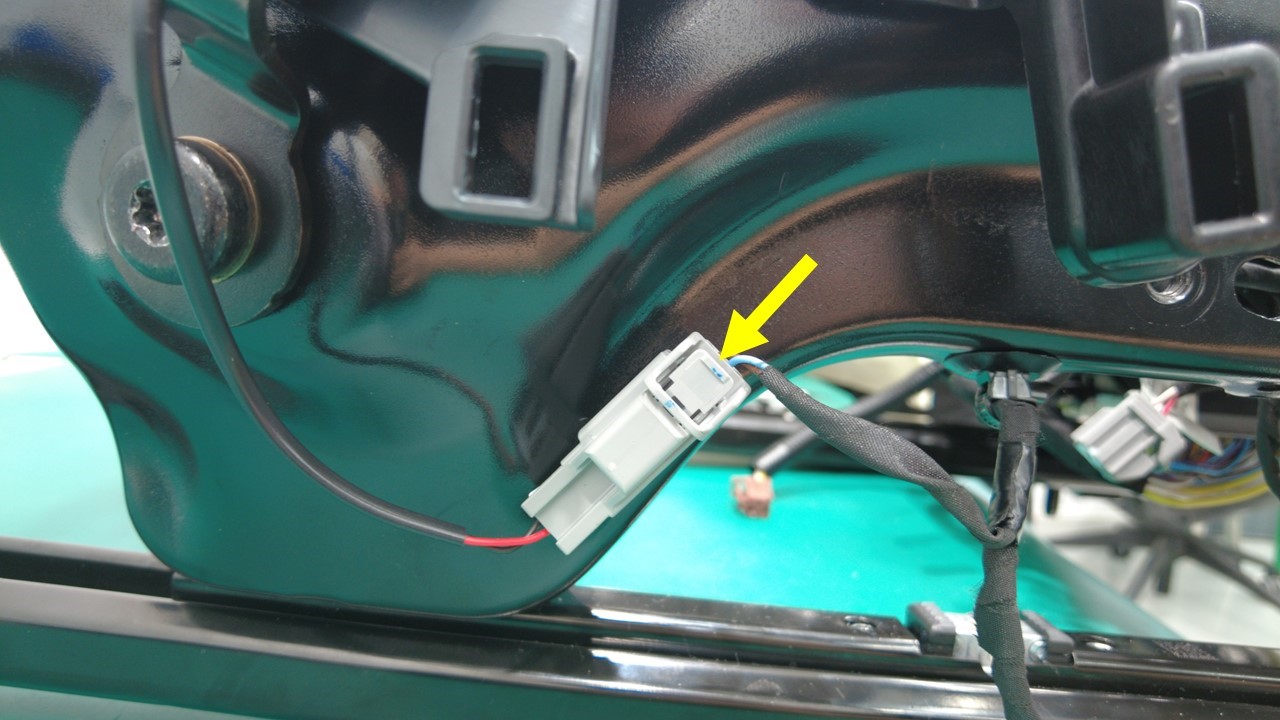

  14. 连接第二排左侧座椅靠背倾斜传感器连接器。
  15. 连接第二排左侧座椅靠背通风扇连接器。
  16. 将座椅靠背安装到第二排左侧座椅上。请参阅 背板 - 座椅靠背 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  17. 将脚踢盖板安装到第二排左侧座椅上。请参阅 脚踢护板 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  18. 将第二排左侧座椅安装到车辆上。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
