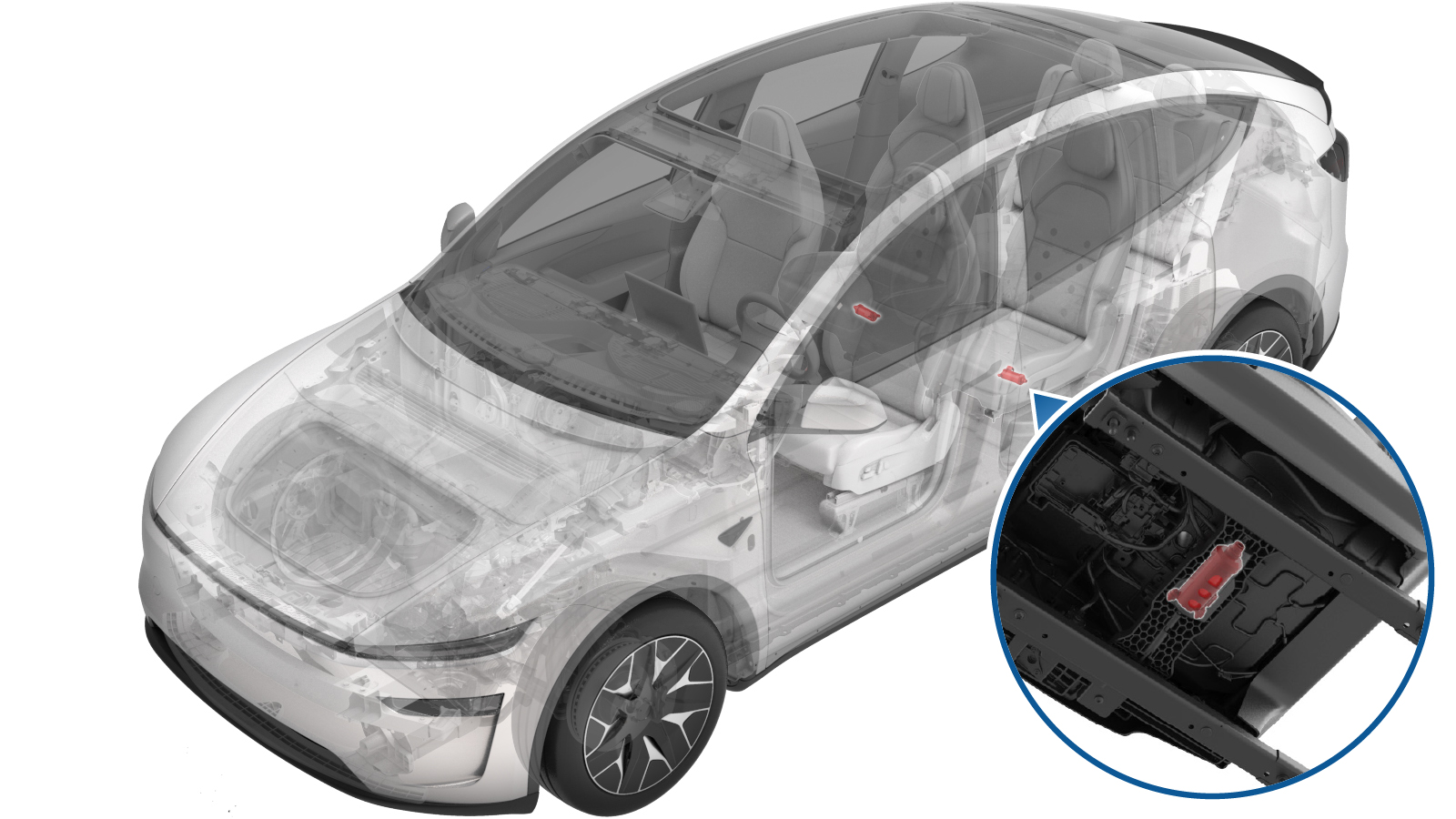

电机 - 滑轨 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13020201902 FRT 0.42 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 将左侧第二排座椅从车上拆下。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。

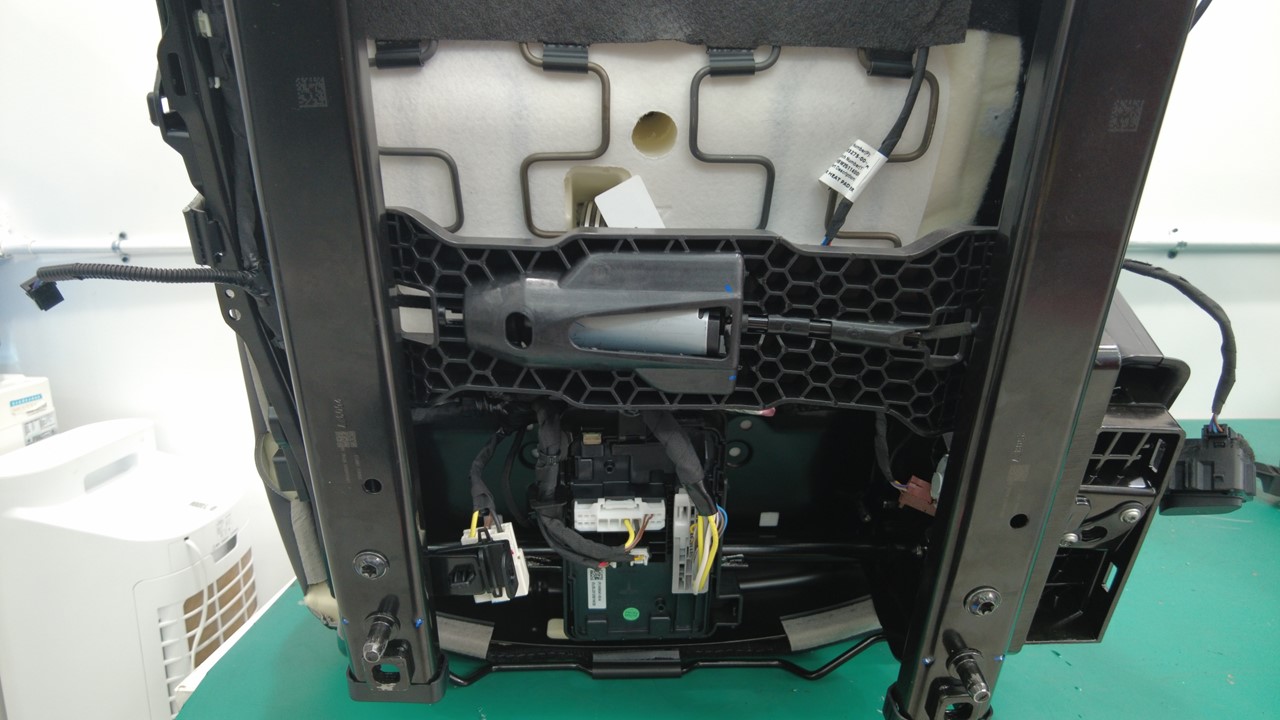

  2. 旋转座椅，以便接触座椅底部。
    Informational PurposesAn informational icon, calling your attention
    注
    确保座垫受到保护，不会损坏。

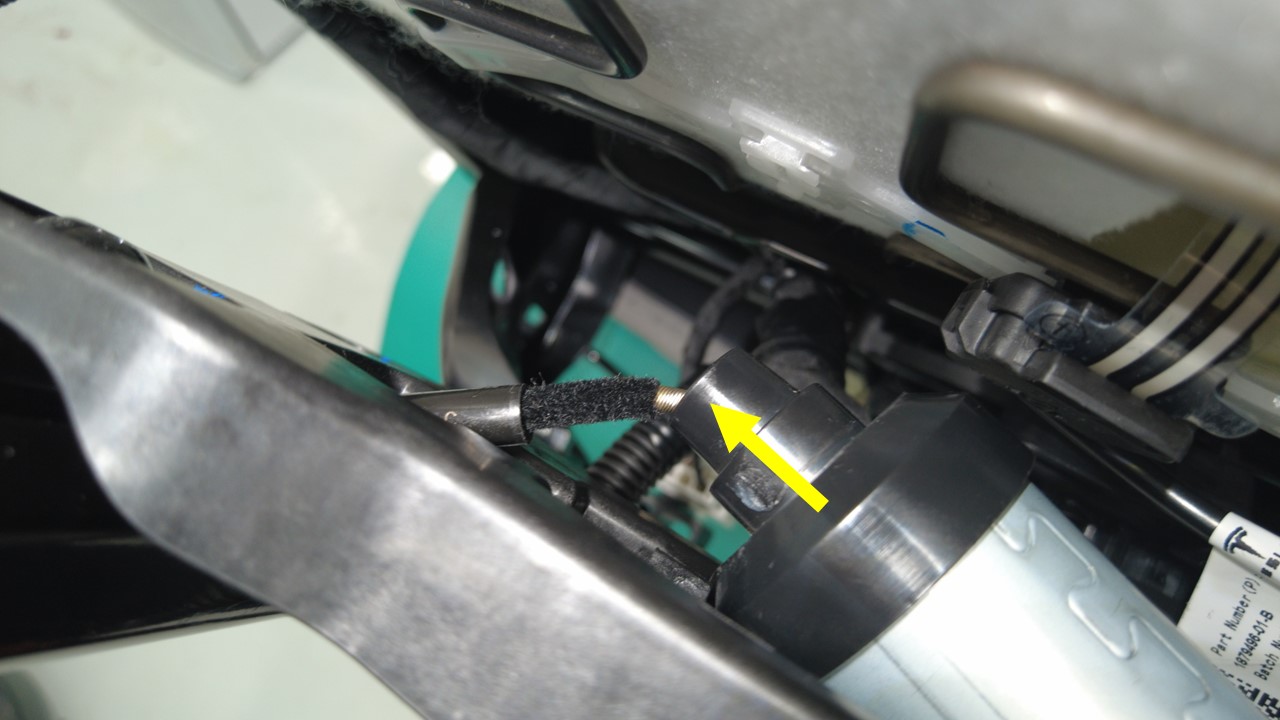

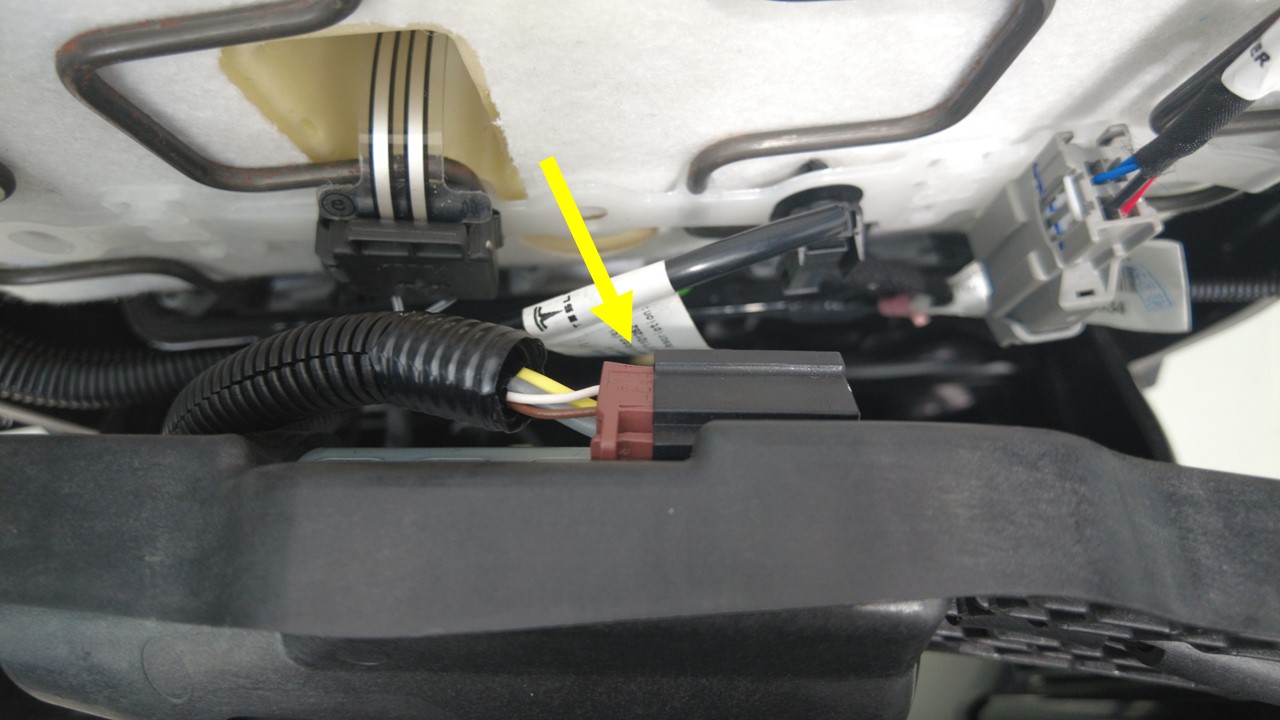

  3. 断开第二排左侧座椅滑轨电机连接器。

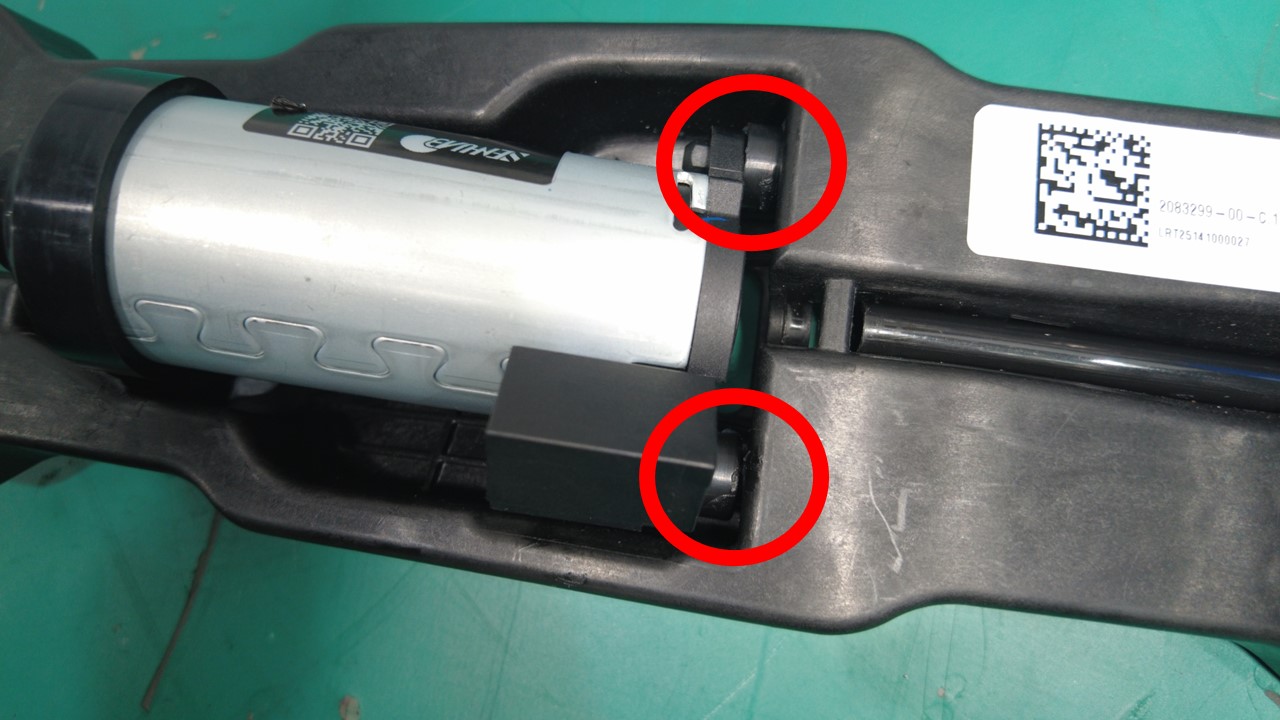

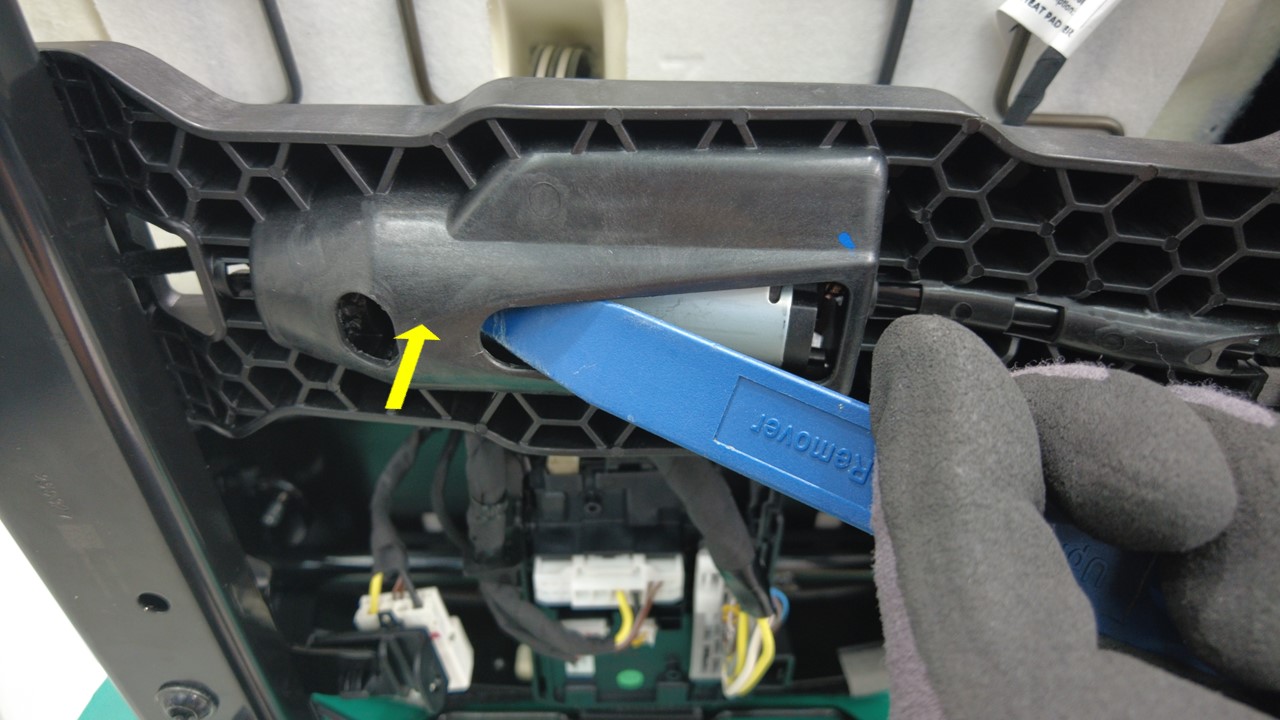

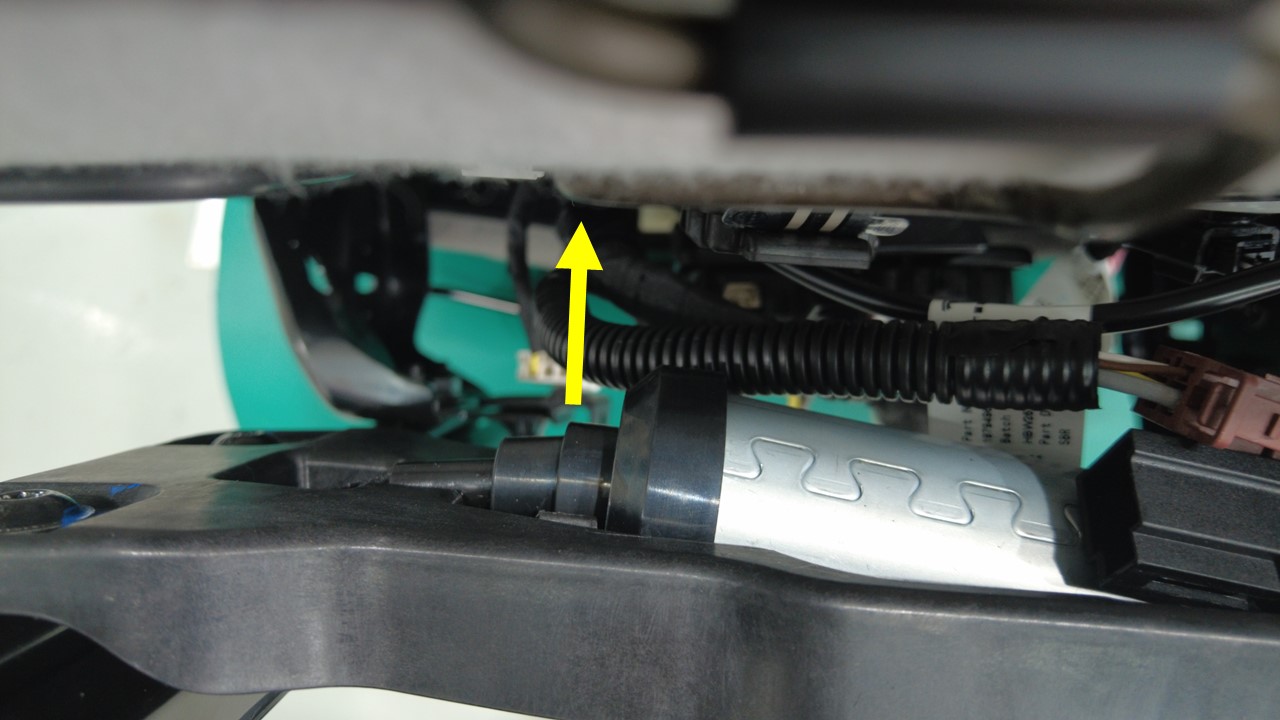

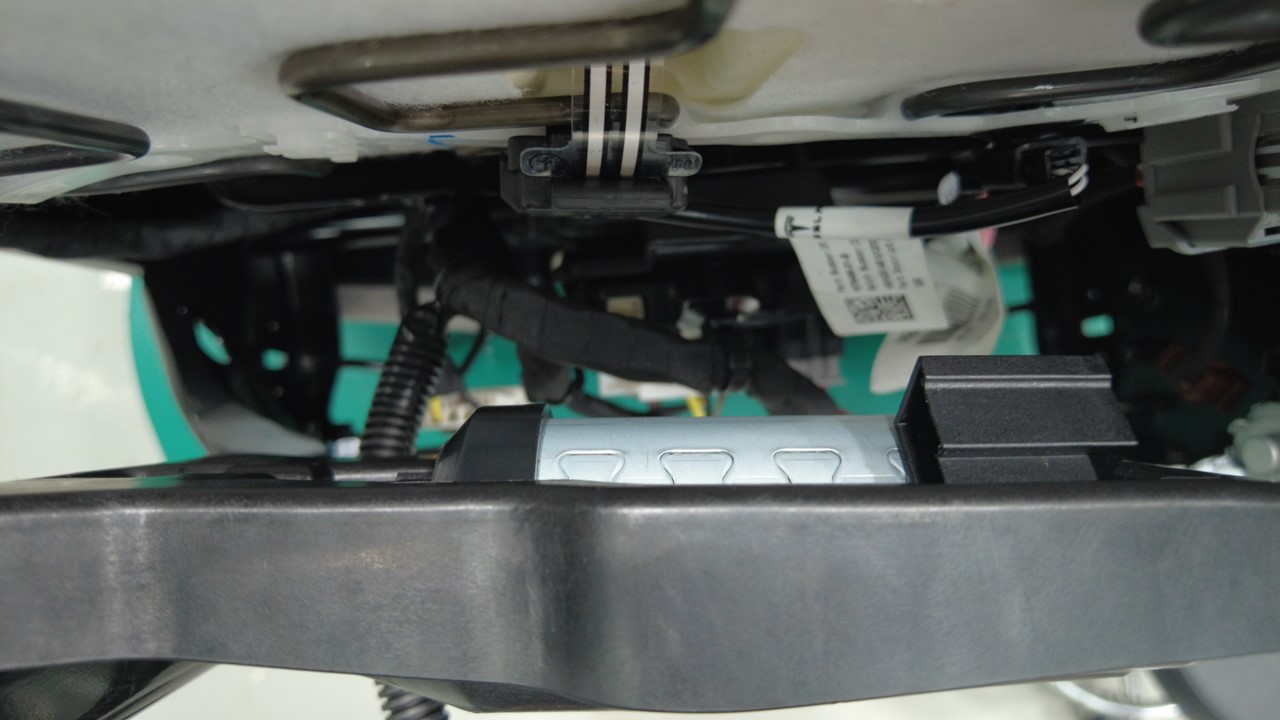

  4. 向上推动滑轨电机底部，将滑轨电机从电机桥架塑料支架总成上松开。
    Informational PurposesAn informational icon, calling your attention
    注
    在桥架下操作时请小心，尖锐的塑料筋可能会导致人身伤害。

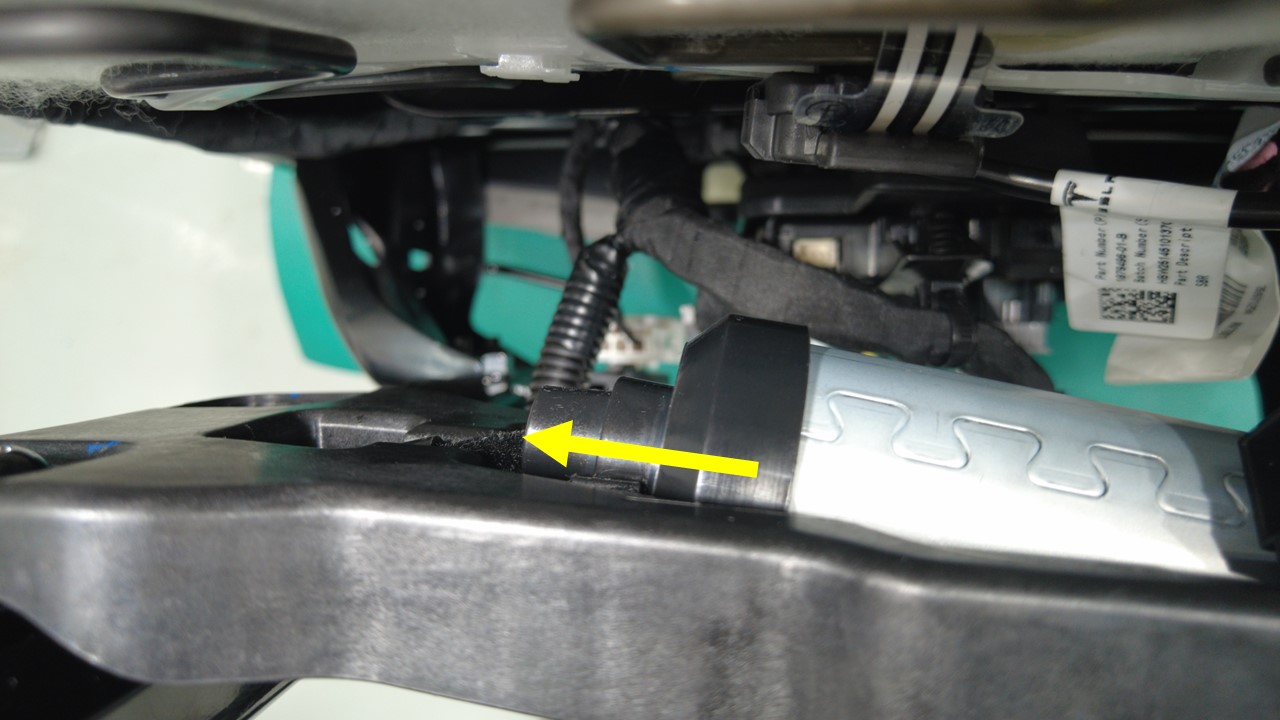

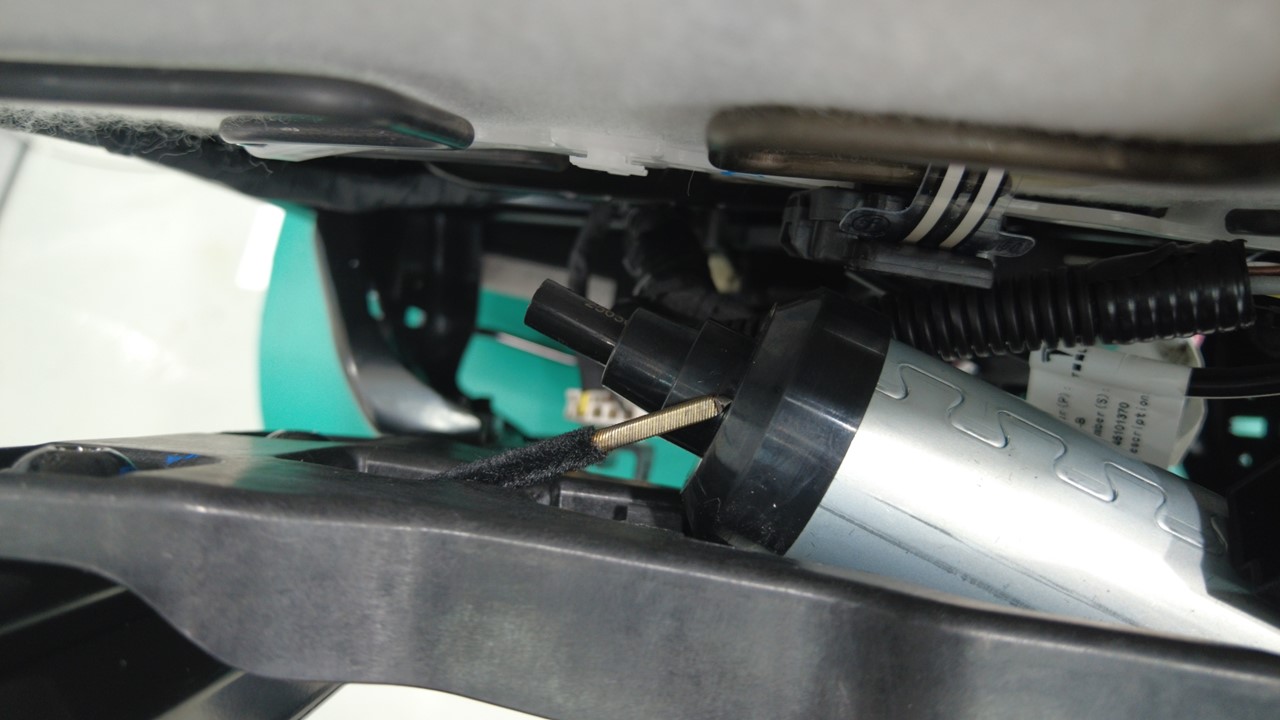

  5. 将第二排左侧座椅滑轨电机从短轴侧拆下。

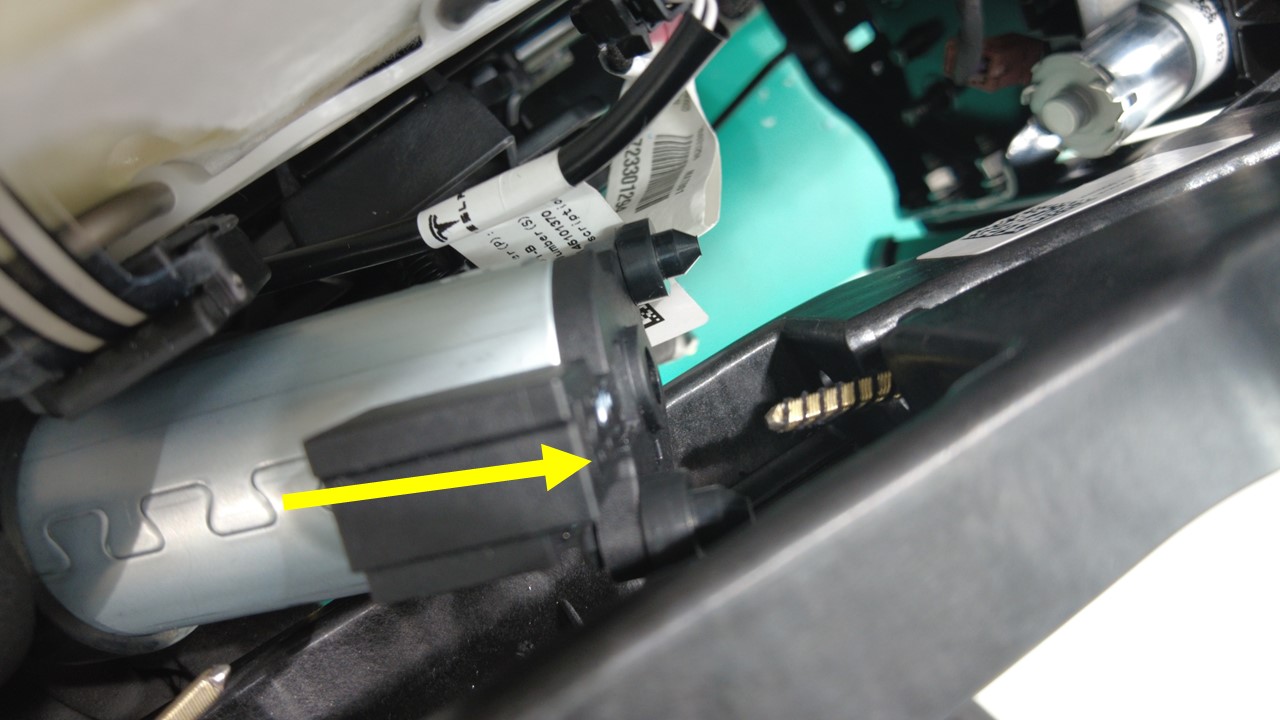

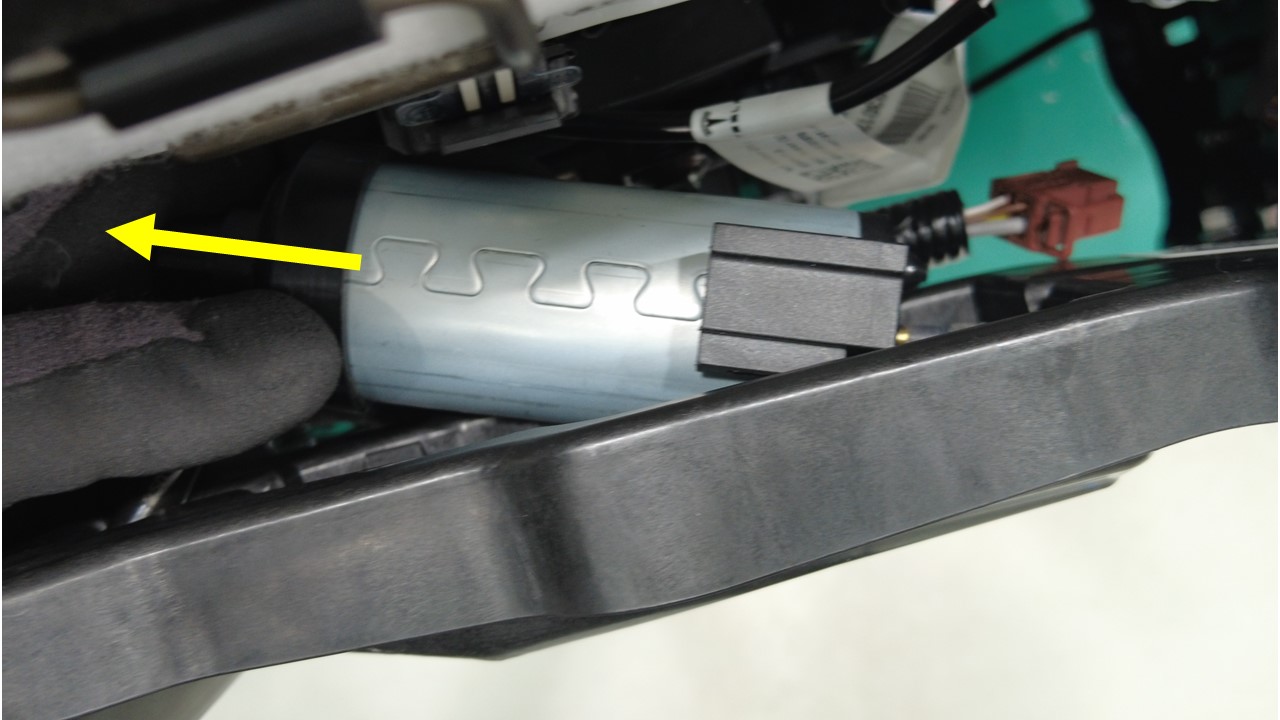

  6. 将第二排左侧座椅滑轨电机从长轴侧拆下。

安装

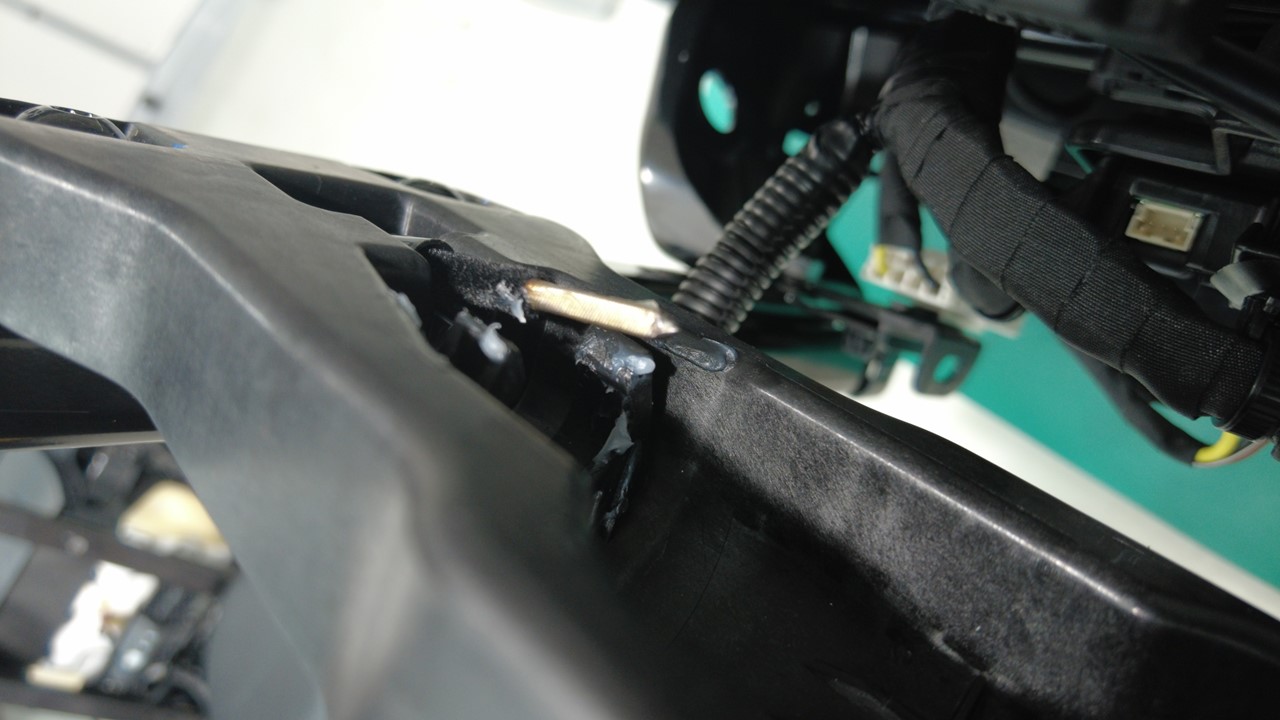

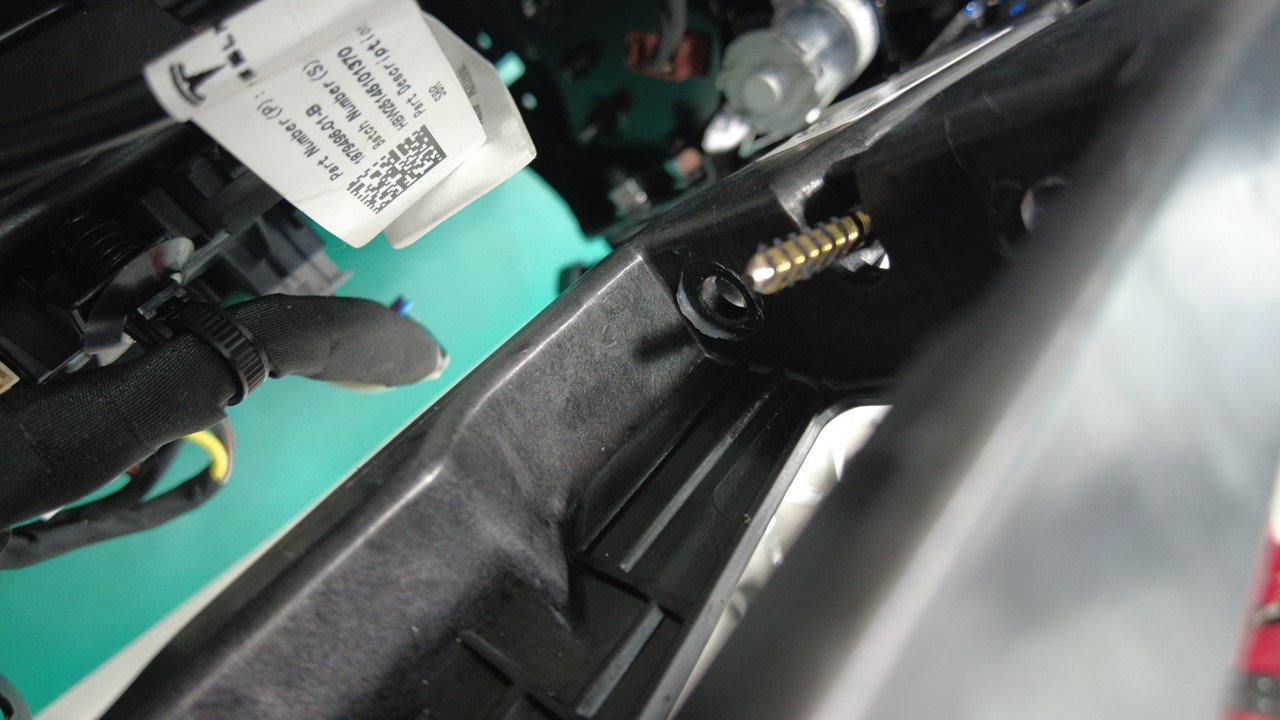

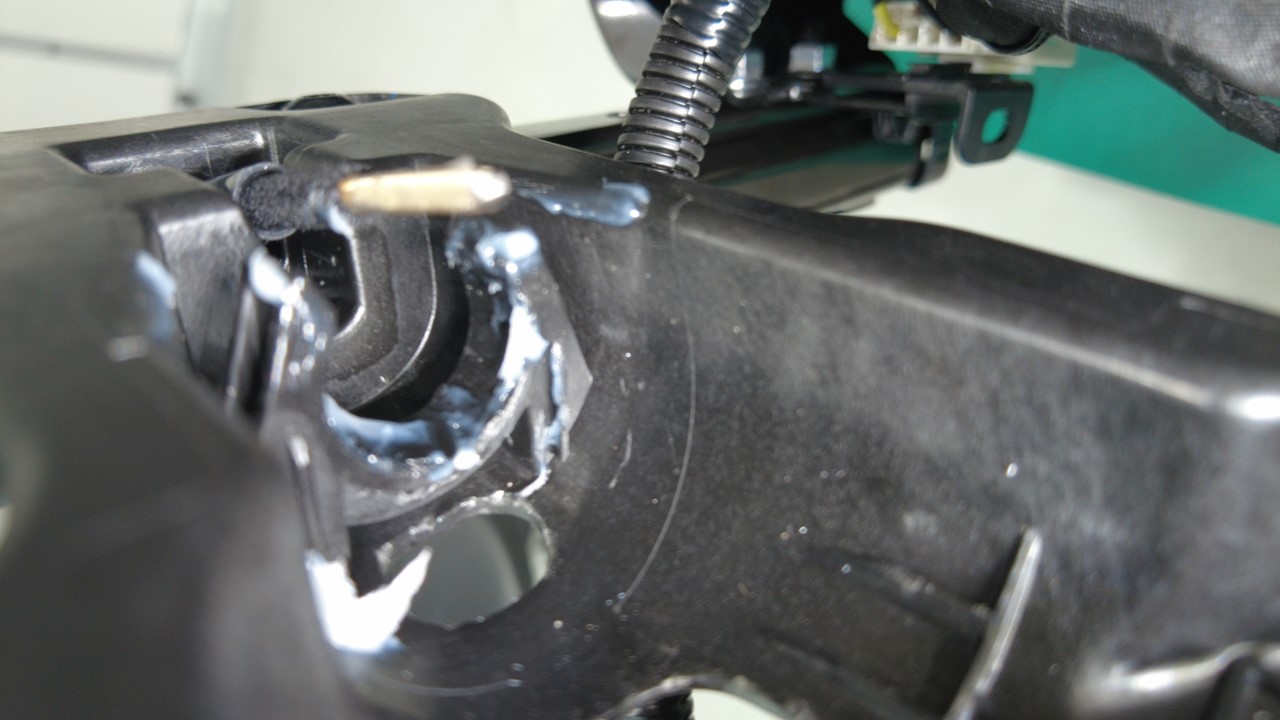

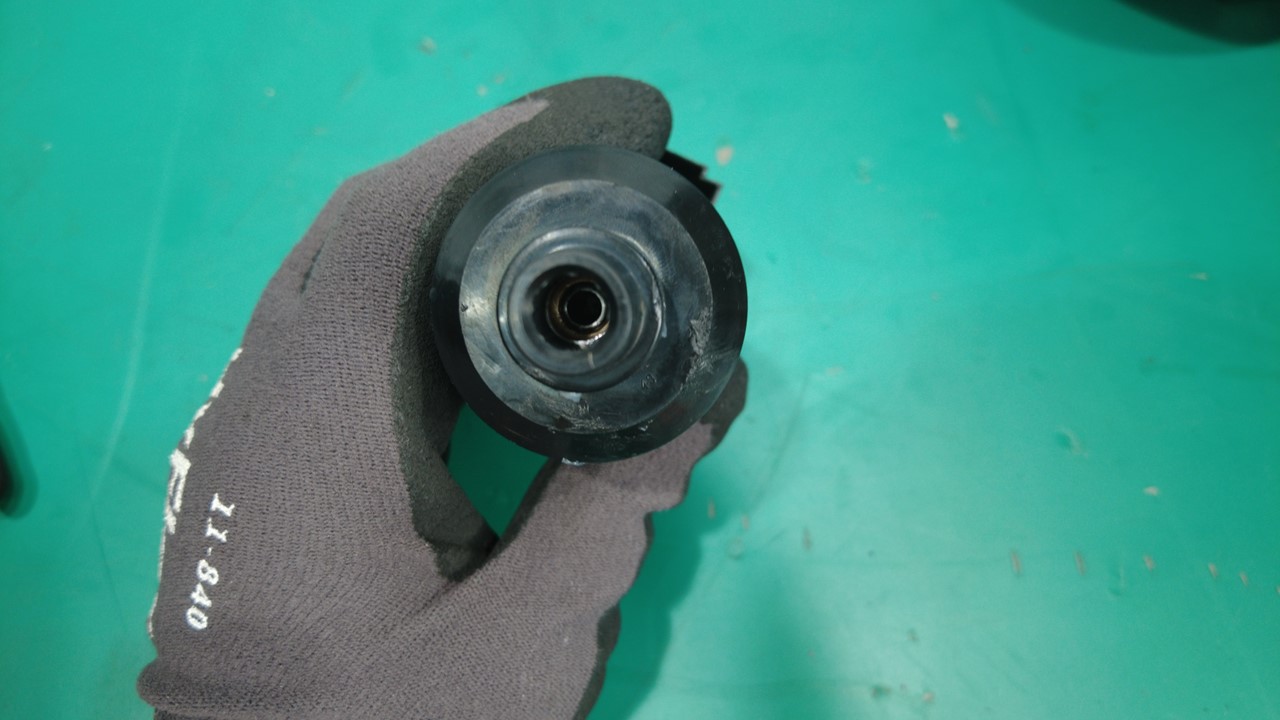

  1. 安装短轴滑轨缆索护圈时，在座椅滑轨桥架和座椅滑轨电机上涂敷最少量的 Kluberlube。
    Informational PurposesAn informational icon, calling your attention
    注
    此操作便于将索环安装到桥架上，也便于后期维修。

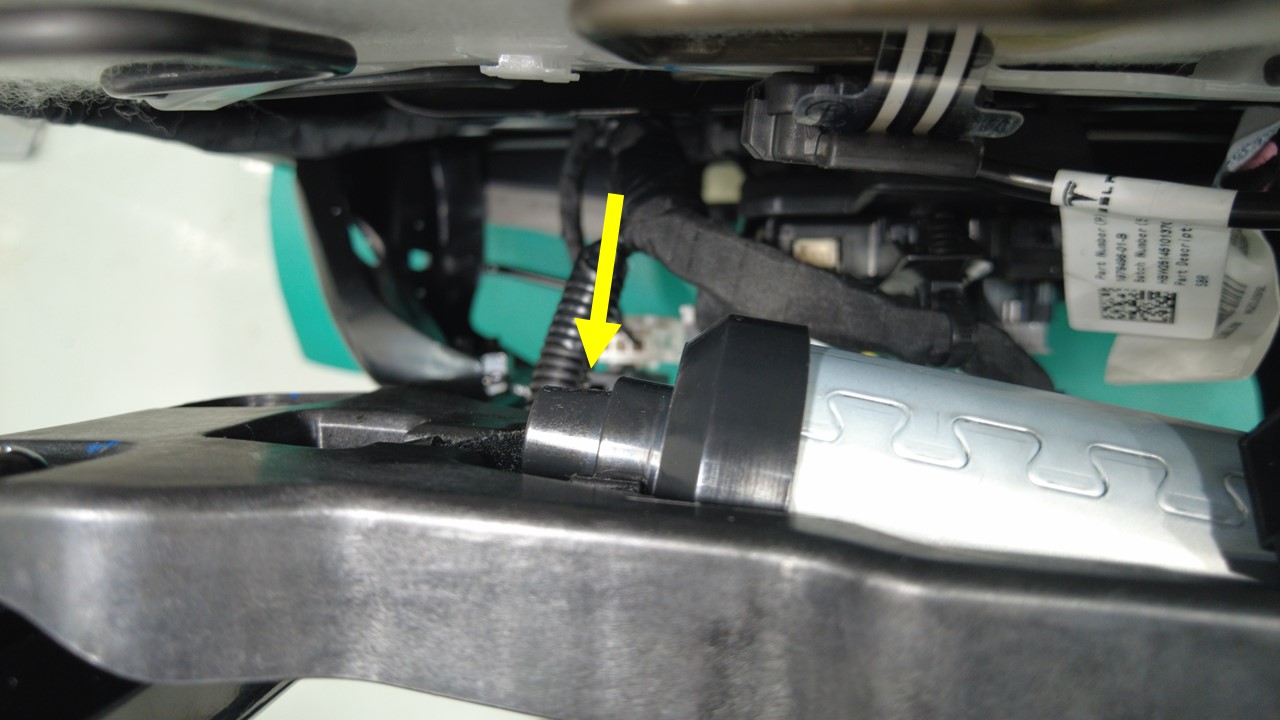

  2. 将第二排左侧滑轨电机安装到长轴侧。
    Informational PurposesAn informational icon, calling your attention
    注

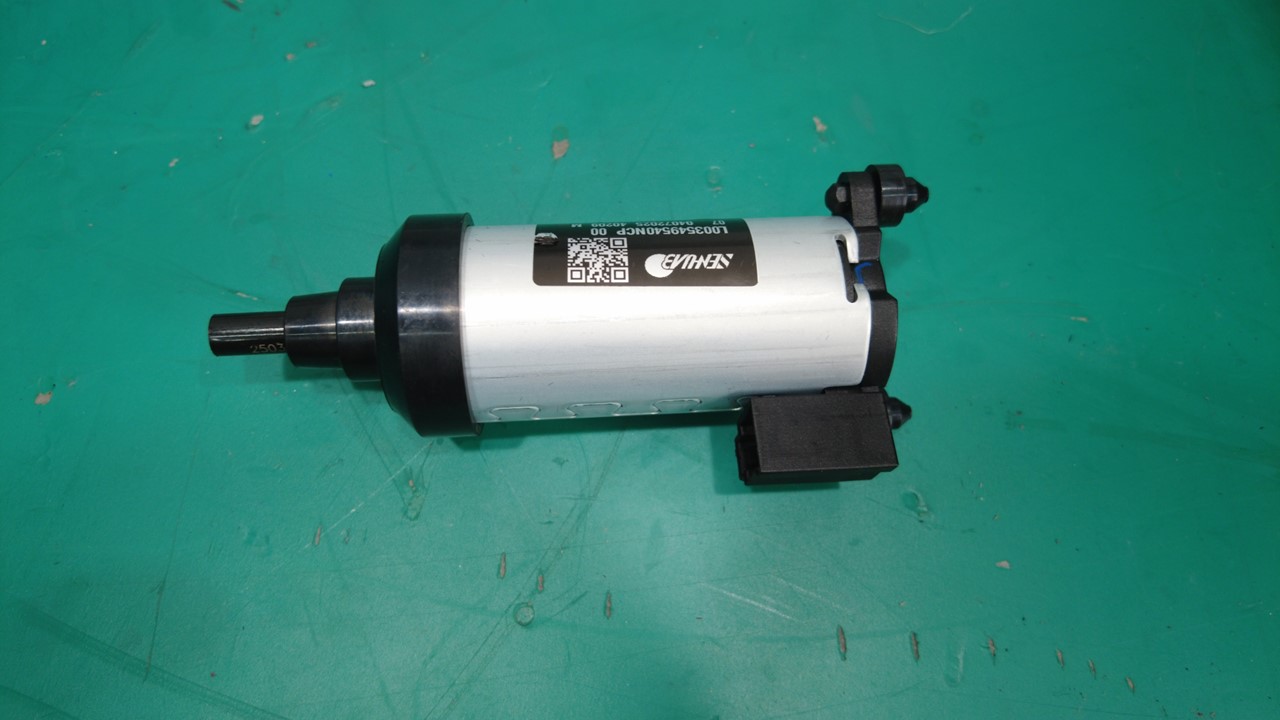

    • 电机和挠性缆索的两端均带有键槽。确保挠性缆索完全就位于座椅滑轨中。

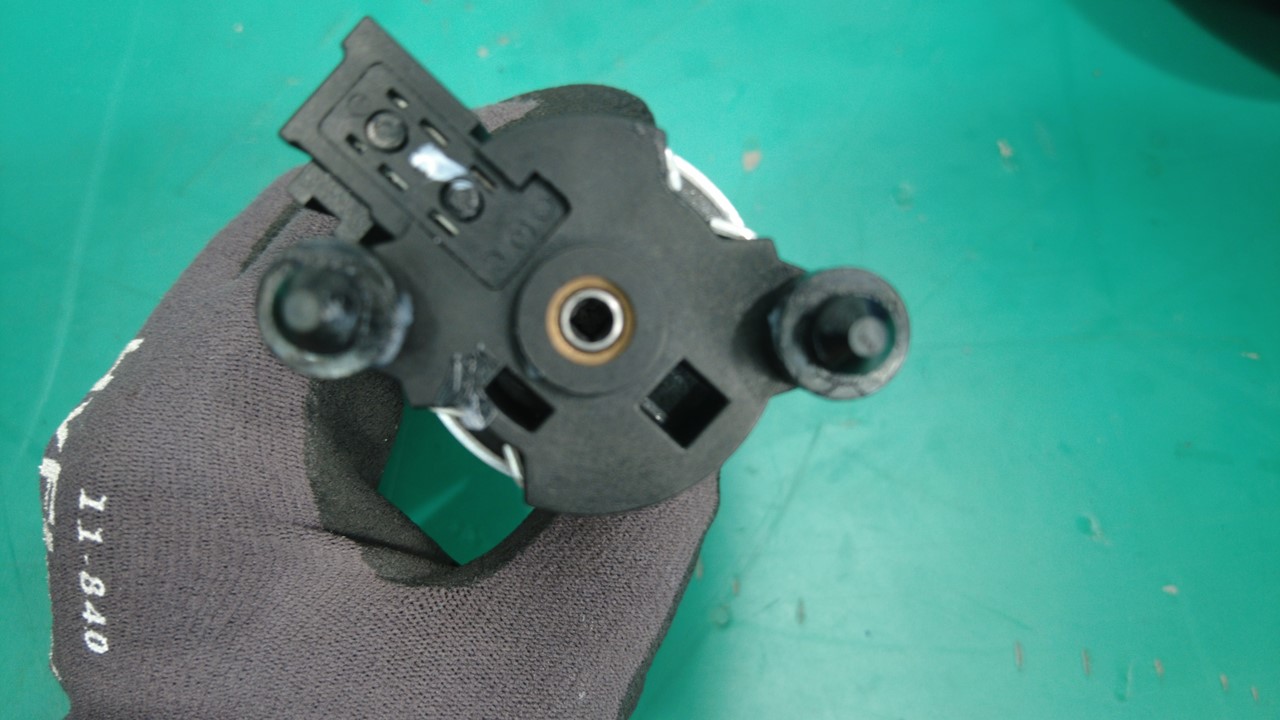

    • 检查电机和挠性缆索是否已经对齐在正确（方形）位置，以与滑轨电机上的方形开口匹配。如果并未对齐（呈菱形），安装前请先调整缆索并正确对齐电机。
    • 请勿用力将电机安装到缆索上，否则可能会损坏零件。

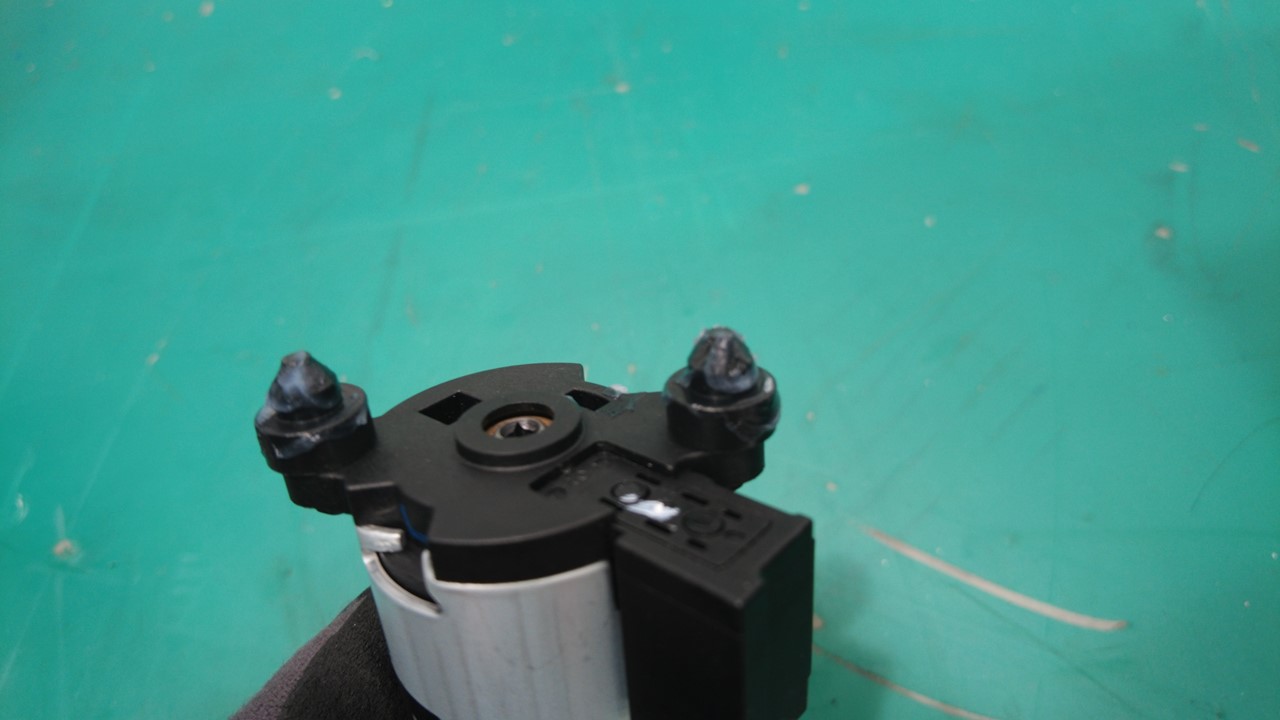

    • 安装完成后，确认电机的橡胶定位销已紧紧插入电机桥架塑料支架总成中。
  3. 将第二排左侧座椅滑轨电机安装到短轴侧。
    Informational PurposesAn informational icon, calling your attention
    注
    • 电机和挠性缆索的两端均带有键槽。确保挠性缆索完全就位于座椅滑轨中。
    • 检查电机和挠性缆索是否已经对齐在正确（方形）位置，以与滑轨电机上的方形开口匹配。如果并未对齐（呈菱形），安装前请先调整缆索并正确对齐电机。
    • 请勿用力将电机安装到缆索上，否则可能会损坏零件。
  4. 向下推动滑轨电机顶部，将滑轨电机安装到电机桥架塑料支架总成上。
  5. 连接第二排左侧座椅滑轨电机连接器。
  6. 将第二排左侧座椅安装到车辆上。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
