电动撑杆 - 掀背车门 - 左（Model Y L） ((拆卸和更换))
校正代码
11332900102
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 打开 LH 后车门，降下 LH 后车窗。
-
将左侧第二排座椅向前移动。
注必要时可调节座椅靠背。
- 打开掀背尾门。
-
将第三排座椅靠背向下折叠。
注注意保护座椅靠背蒙皮免受任何可能的刮伤或损坏。
- 拆下左侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
-
松开将后备箱左侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注此操作有助于拆卸 C 柱上饰板。
-
松开将左侧 C 柱上饰板固定到车身的卡子（10 个）、定位销（4 个）和锁片（2 个），断开座椅放倒开关连接器并松开充电接口释放缆索。
注请勿将饰板过度拉离车辆，因为此时饰板与连接器和充电接口释放缆索仍处于连接状态。
- 使用伸缩式前备箱盖撑杆支撑掀背车门。
-

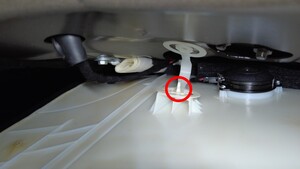

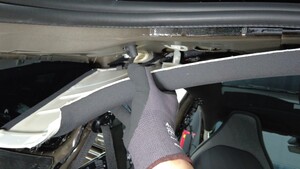

小心地松开将顶篷左后部固定到车身的卡子。
注这样便可以接触电动支柱连接器。
-

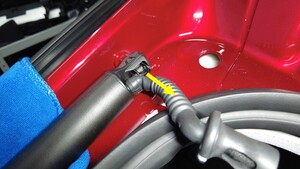

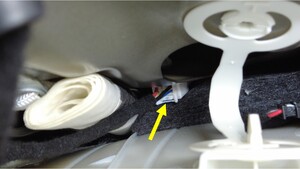

断开掀背尾门左侧电动支柱连接器。
-

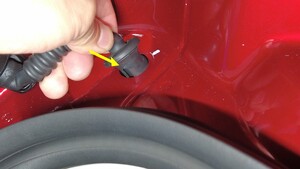

推动后备箱电动支杆橡胶垫圈，使其穿过车身。
-

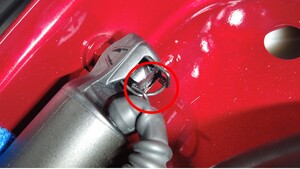

松开将掀背尾门电动支柱上端固定到掀背尾门盖上部球头销的卡子。
注将电动支柱放倒在门框上。
-

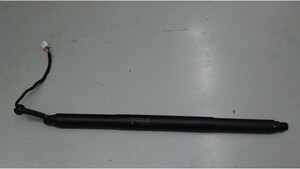

松开将掀背尾门电动支柱下端固定到掀背尾门盖下部球头销的卡子，然后将电动支柱从车辆上拆下。
安装
-
安装将掀背尾门电动支柱下端固定到掀背尾门盖下部球头销的卡子。
警告确保将电动支杆末端固定到后备箱的卡子安装紧固，以免支杆松动或损坏。
-
安装将掀背尾门电动支柱上端固定到掀背尾门盖上部球头销的卡子。
警告确保将电动支杆末端固定到后备箱的卡子安装紧固，以免支杆松动或损坏。
-
拉动后备箱电动支杆橡胶垫圈，使其穿过车身。
-
连接掀背尾门左侧电动支柱连接器。
-
小心地安装将顶篷左后部固定到车身的卡子。
- 拆下用于撑起掀背尾门的撑杆。
-
连接座椅放倒开关连接器，安装充电接口释放缆索，然后安装将左侧 C 柱上饰板固定到车身的卡子、定位销和锁片。
注安装上饰板时，确保通风口安装正确。注安装完成后，确保密封条完全遮盖住饰板边缘。
-
安装将后备箱左侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注安装完成后，确保密封条完全遮盖住饰板边缘。
- 将第三排座椅靠背移回原位。
- 关上掀背尾门。
- 安装左侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
- 将第二排左侧座椅移回原位。
- 升起 LH 后车窗，关闭 LH 后车门。
