Damper Assembly - 2nd Row Seat - LH (Model Y L) ((拆卸和更换))

校正代码 13020121002 FRT 0.18 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。 d

  • 2025-12-19: 发布了新的程序。

扭矩规格

表 1. 扭矩规格Damper Assembly - 2nd Row Seat - LH (Model Y L) ((拆卸和更换)) / Damper Assembly - 2nd Row Seat - LH (Model Y L) (Retrofit)
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排左侧头枕框架固定到座椅外壳的螺栓(3 个)
10 Nm (7.4 lbs-ft)
  • 1/4 英寸钻头 10 毫米深套筒
重复使用
将第二排左侧座椅靠背减震器固定到座椅外壳的螺栓(2 个)
2.7 Nm (2.0 lbs-ft)
  • 1/4 英寸钻头六角梅花套筒,T25
重复使用

拆卸

  1. 拆下第二排左侧座椅靠背面板总成。请参阅 背板 - 座椅靠背 - 第二排座椅 - 左(Model Y L) ((拆卸和更换))

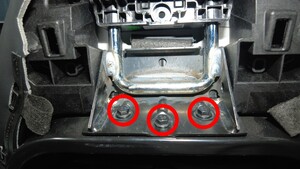

  2. 拆下将第二排左侧头枕框架固定到座椅外壳的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深套筒

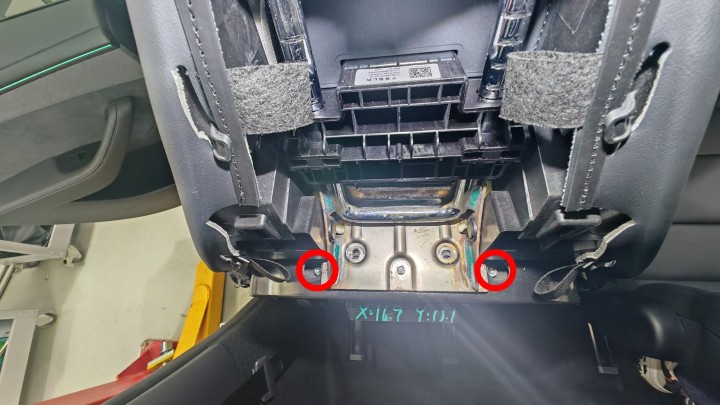

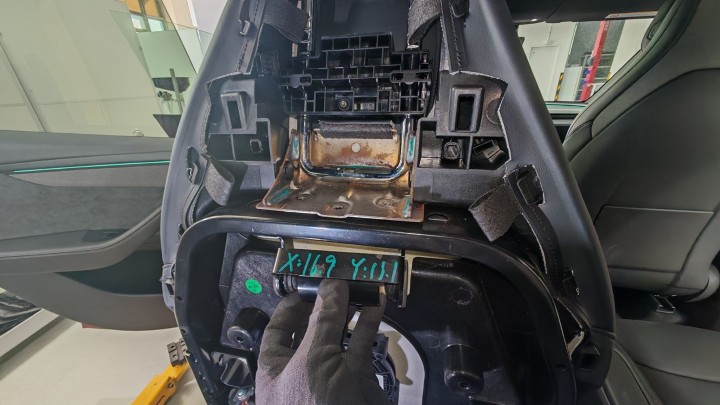

  3. 拆下将第二排左侧座椅靠背减震器固定到座椅外壳的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸钻头六角梅花套筒,T25

安装

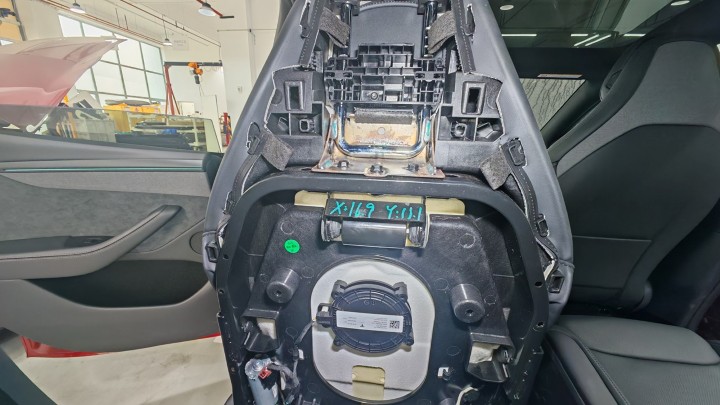

  1. 安装将第二排左侧座椅靠背减震器固定到座椅外壳的螺栓(2 个)。
    2.7 Nm (2.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸钻头六角梅花套筒,T25
  2. 安装将第二排左侧头枕框架固定到座椅外壳的螺栓(3 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深套筒
  3. 安装第二排左侧座椅靠背面板总成。请参阅 背板 - 座椅靠背 - 第二排座椅 - 左(Model Y L) ((拆卸和更换))
