线束 - 车身 - 左（Model Y L） ((拆卸和更换))
校正代码
17102501102
FRT
2.88
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| Bolt that attaches the front main harness ground to the LH A-pillar |
 10 Nm (7.4 lbs-ft) |
|
重复使用 | |
| Bolt that attaches the LH body harness ground strap to the LH rear sill area |
10 Nm (7.4 lbs-ft) |
|
重复使用 | |
| Bolt that attaches the LH body harness ground strap to the LH trunk area |
10 Nm (7.4 lbs-ft) |
|
重复使用 |
拆卸
- 打开所有车门，降下所有车窗。
- 打开前备箱盖
- 打开掀背尾门。
-
启用电子驻车制动 (EPB) 维护模式。
- 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）。
-
踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击，选择
EPB Selection
下拉列表中的Both，再选择Action Selection
下拉列表中的Start。点击Run，然后等待例行程序完成。
注如需要，还可以在EPB Selection
字段中选择Left/Right。 -
放置轮挡。
- 拆下第二排左侧座椅。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
- 拆下 LH 和 RH 前座椅。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
- 拆下后备箱左侧饰板总成。请参阅 后备箱左侧饰板 - 后车底（Model Y L） ((拆卸和更换))。
- 拆下第三排左侧 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左（Model Y L） ((拆卸和更换))。
- 拆卸中控台总成。请参阅 中控台（不带卡片钥匙总成）（六座）（拆卸和安装）。
- 拆下驾驶室左前和右前地毯。请参阅 驾驶室地毯 - 前 - 左 ((拆卸和更换)) 和 驾驶室地毯 - 前 - 右 ((拆卸和更换))。
- 拆下左侧 B 柱 B 段风管。请参阅 风管 - B 柱下部段 - B 柱送风 - 左（Model Y L） ((拆卸和更换))。
- 拆下 B 柱 LH 饰板。请参阅 总成 - B 柱贴花 - 左 ((拆卸和安装))。
-
断开主前线束 X909 连接器。
-

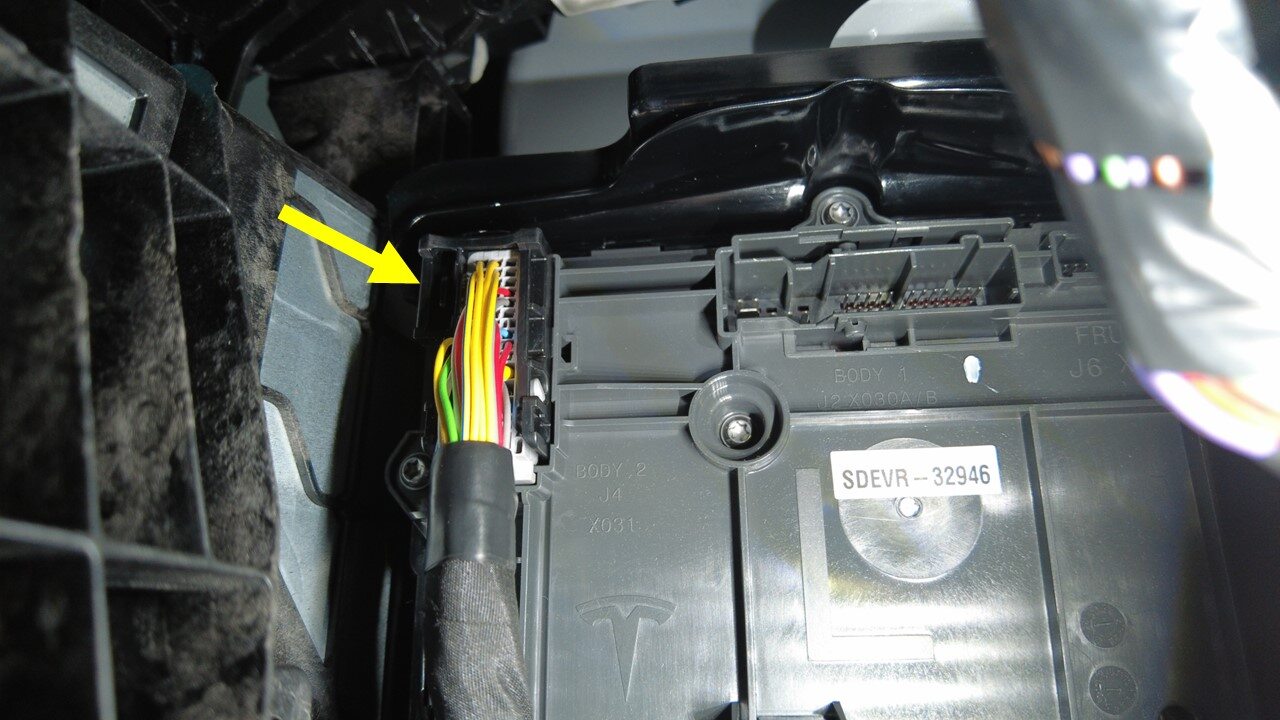

将 J2、J4 和 J5 车身连接器从左侧车辆控制器上断开。
-
拆下将主前线束接地固定到左侧 A 柱的螺栓。
TIp推荐使用以下工具
- 10 毫米深套筒
-
断开顶篷线束连接器。
-

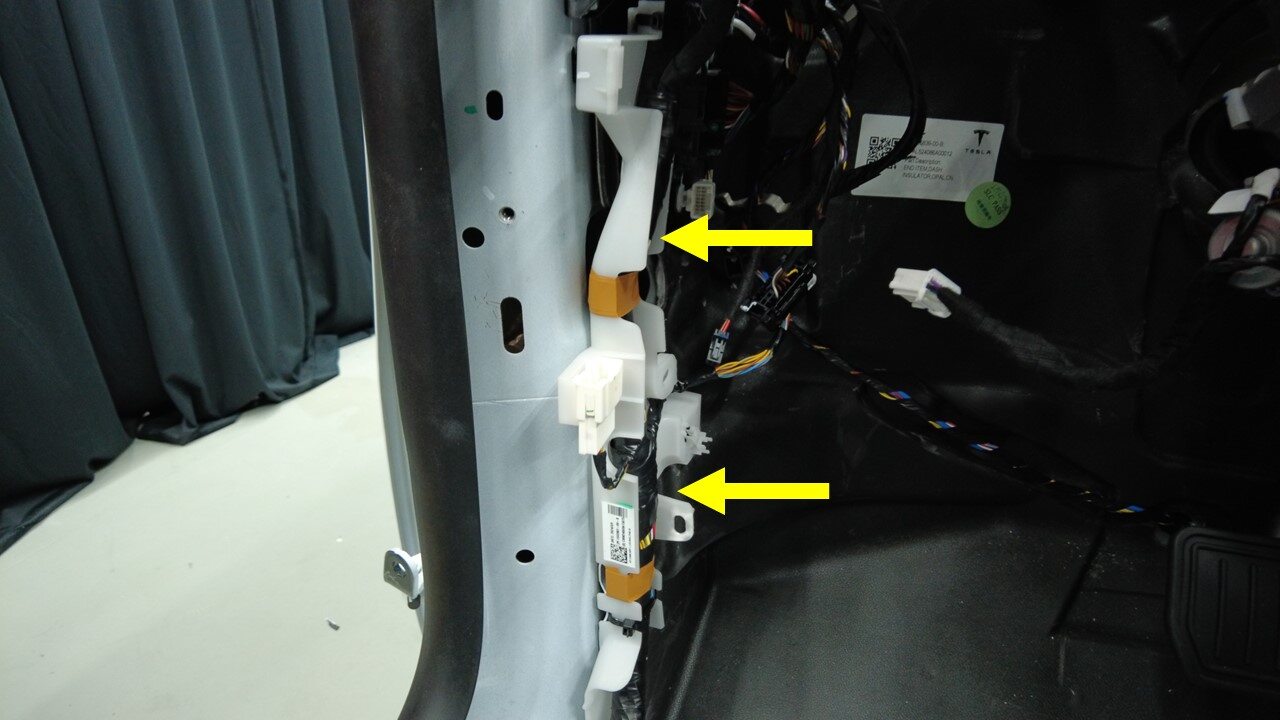

松开将左侧车身线束固定到左侧 A 柱的夹子（3 个）。
-

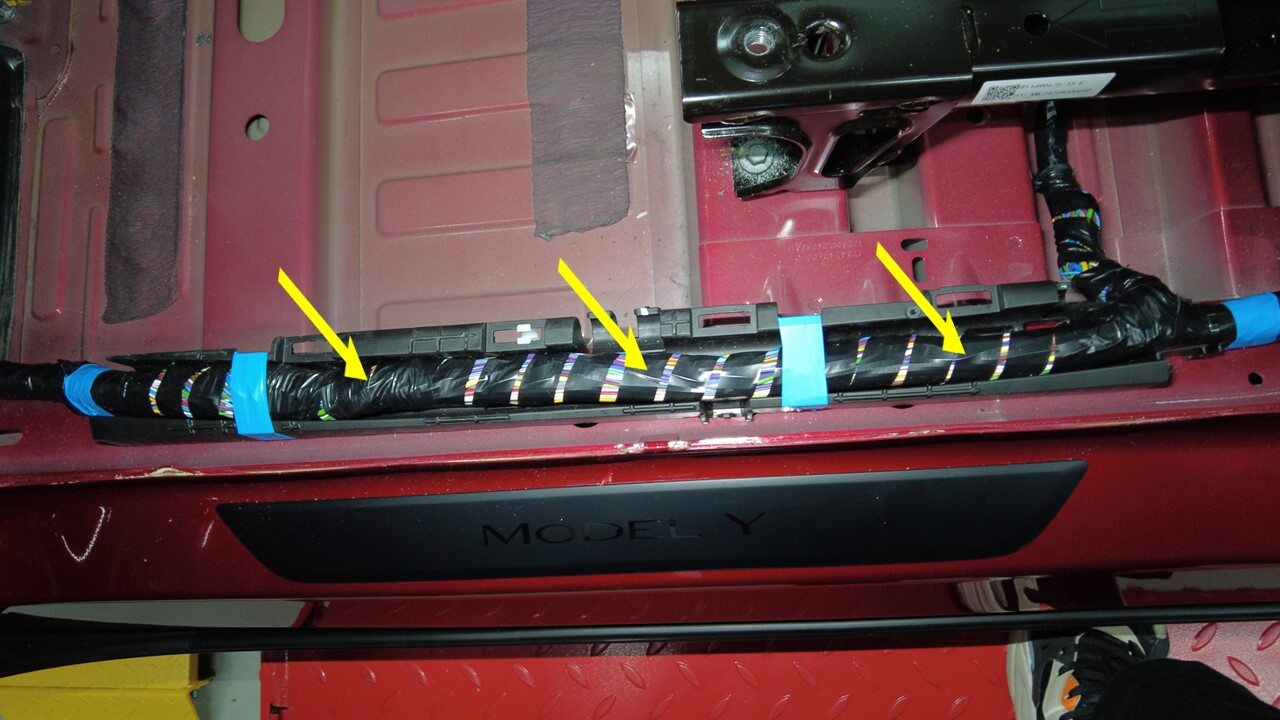

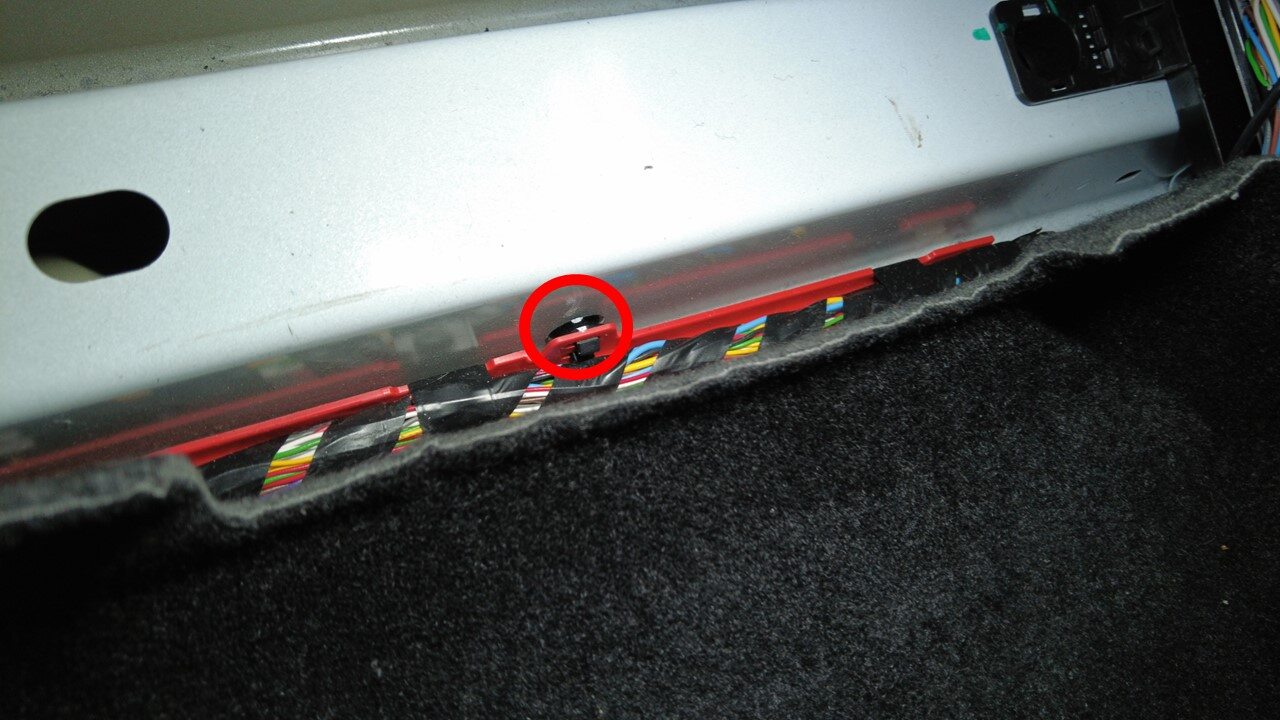

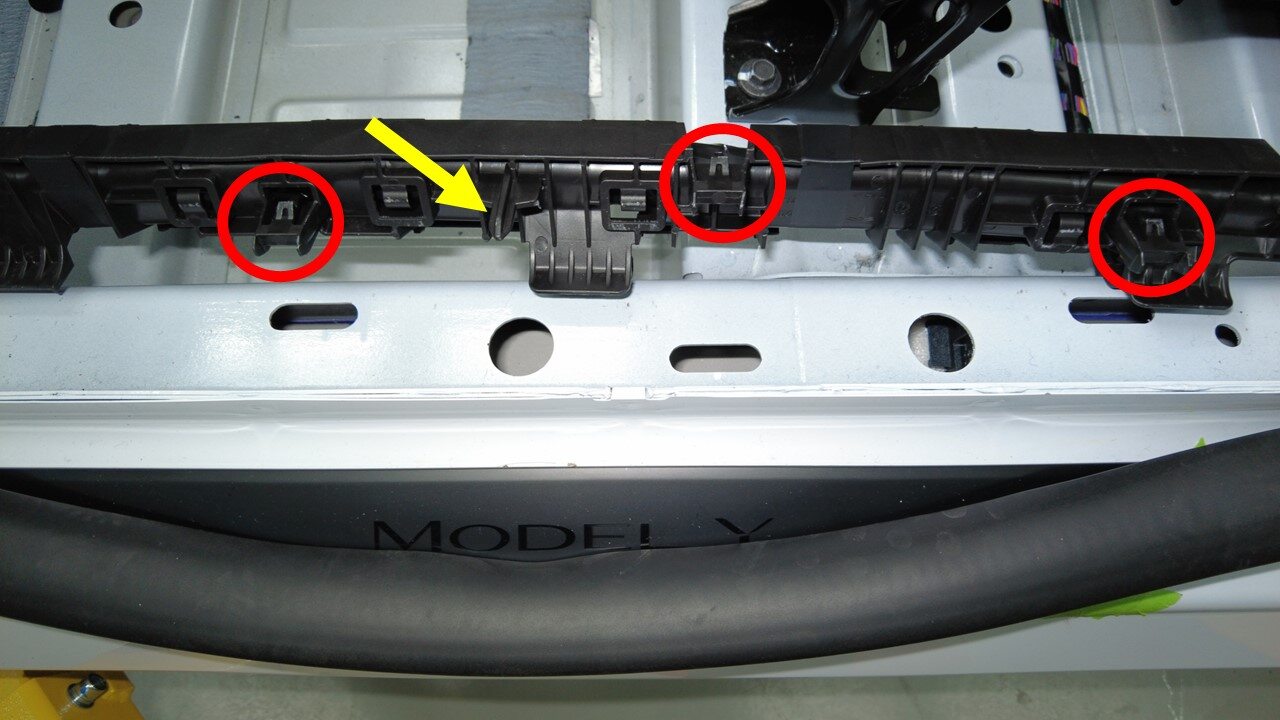

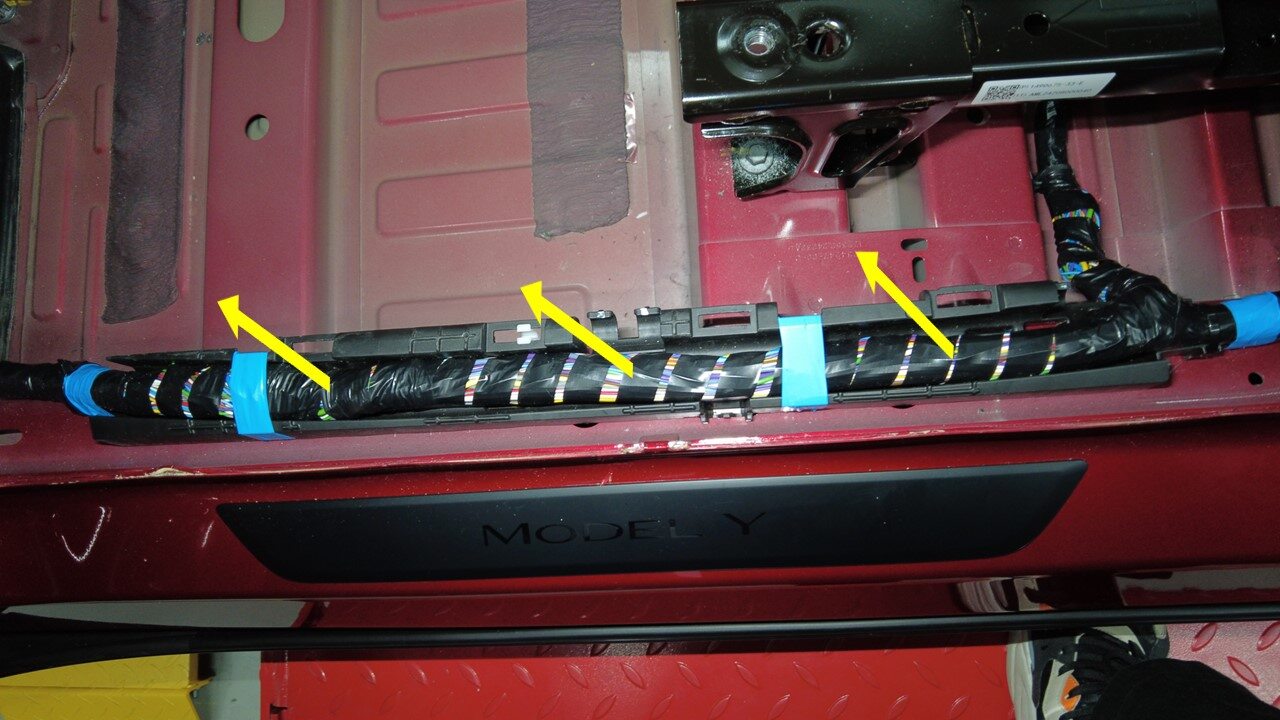

松开将左侧车身线束固定到左前门槛的夹子（3 个）和固定销。
-

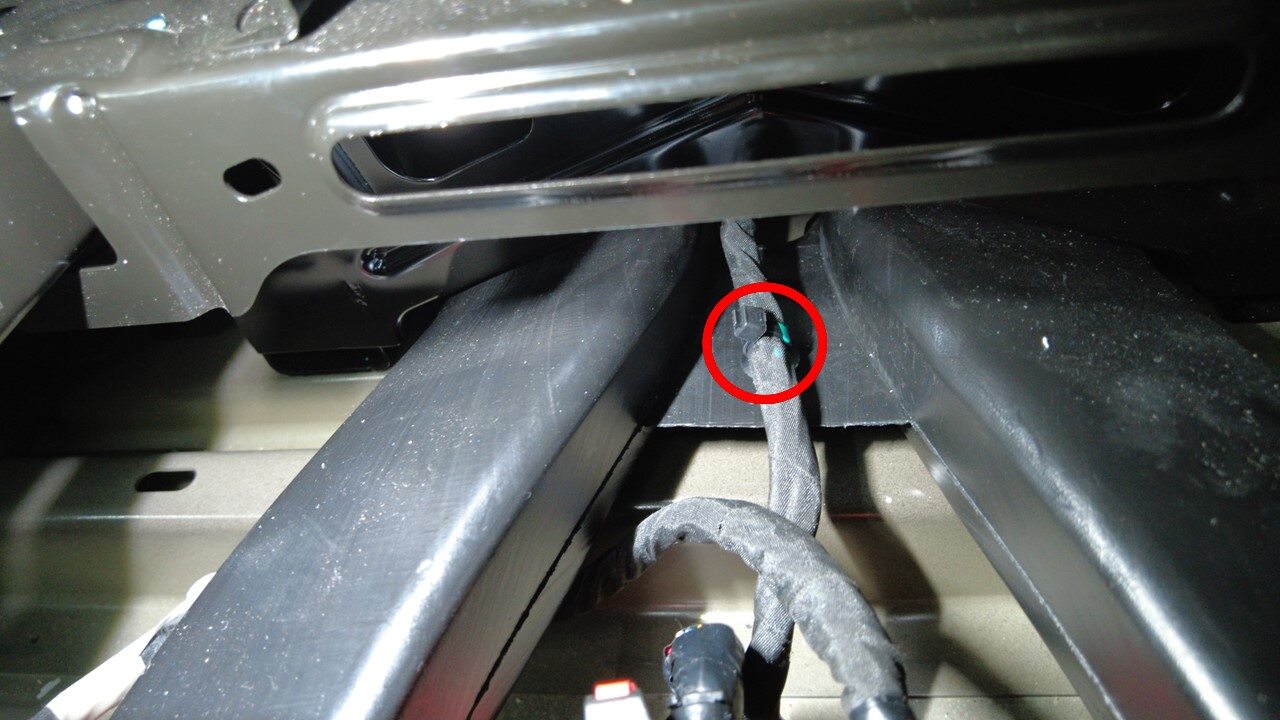

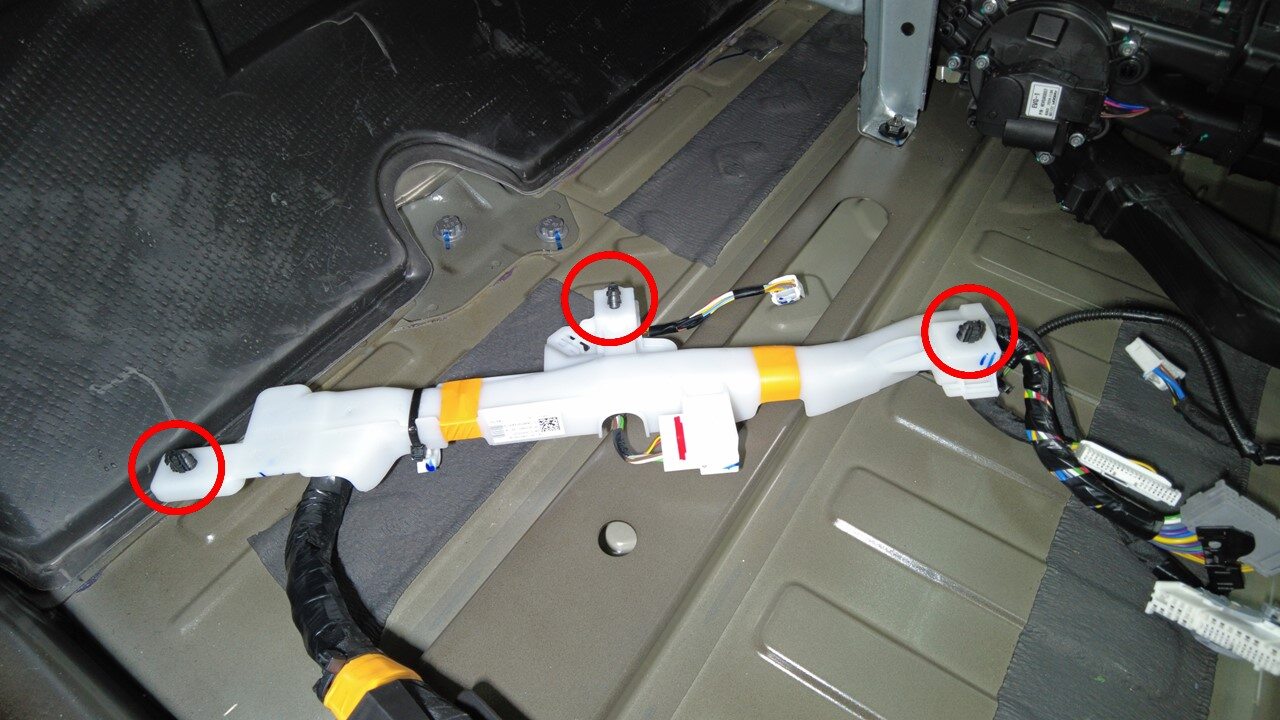

松开将左侧车身线束固定到前排座椅和中控台下方的夹子（3 个）和导销。
-

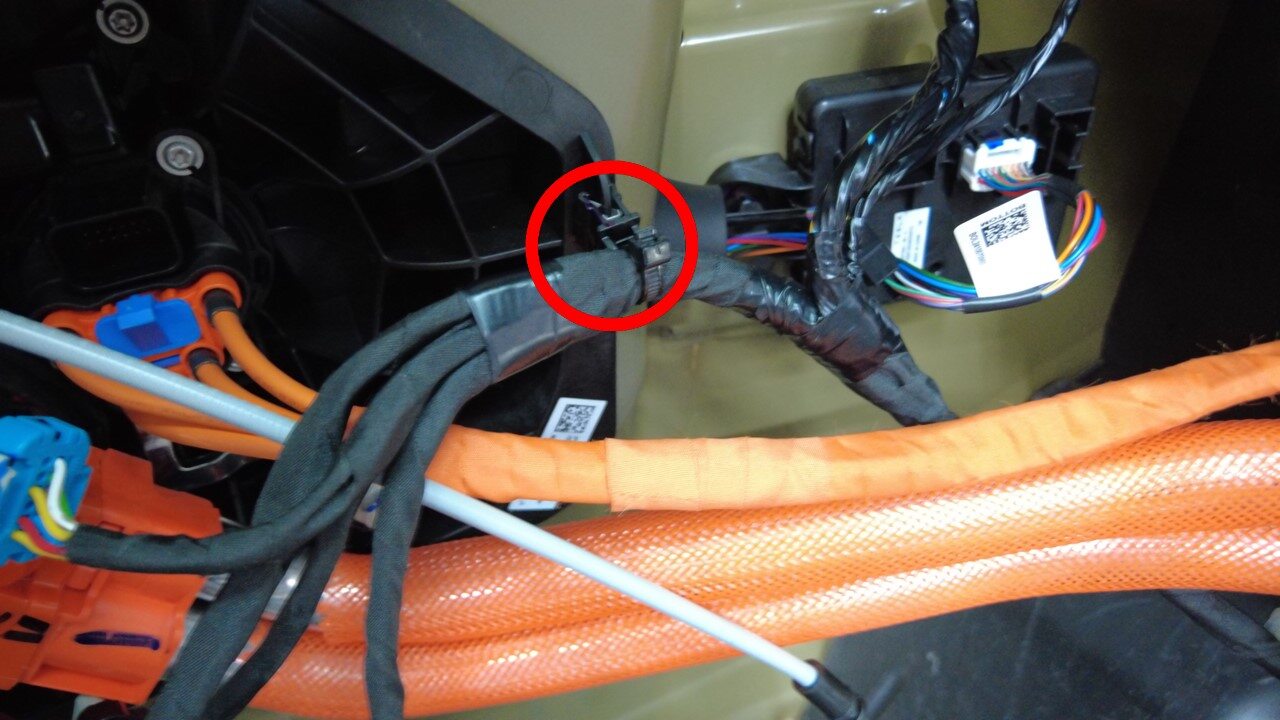

松开将左侧车身线束固定到第三排顶篷风管的夹子
-
将左侧车身线束连接器从约束控制模块 (RCM) 上断开。
-

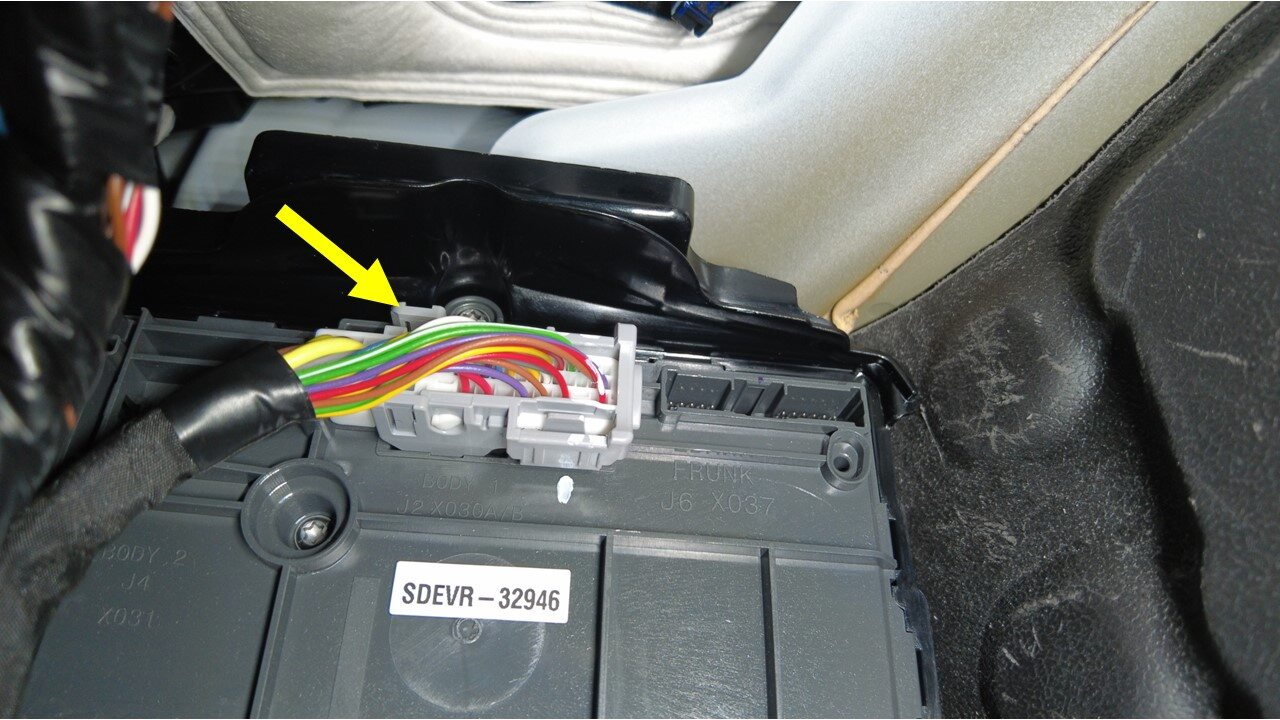

将左侧车身线束连接器（2 个）从右前座椅下方断开。
- 拆下左侧 B 柱 A 段风管。请参阅 风管 - HVAC 段 - B 柱送风 - 左（Model Y L） ((拆卸和更换))。
-

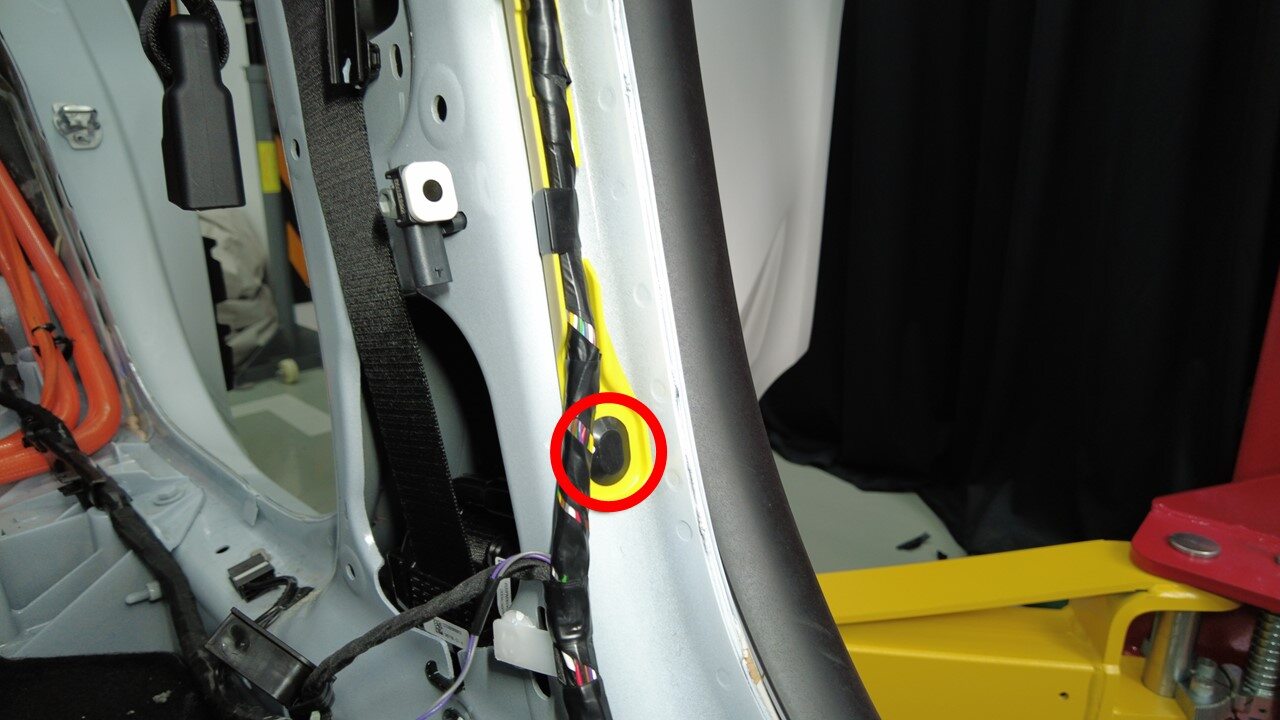

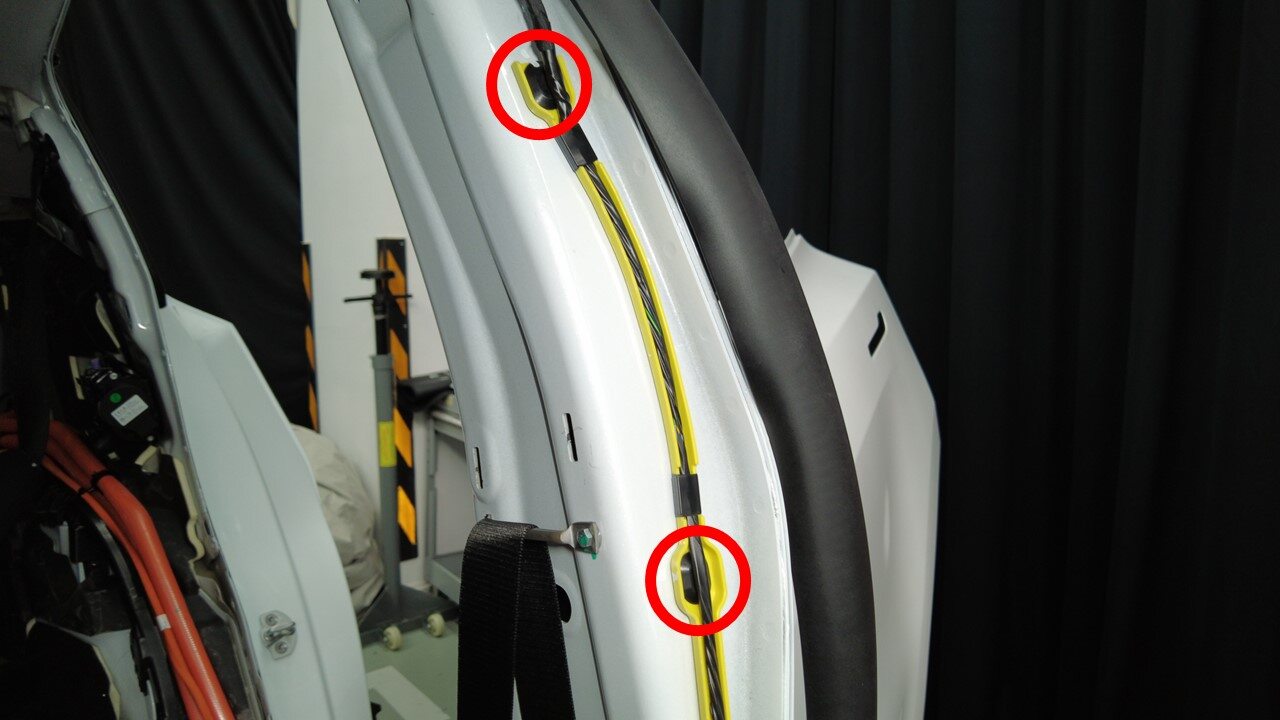

松开将左侧车身线束固定到 B 柱下部的夹子（6 个）。
-

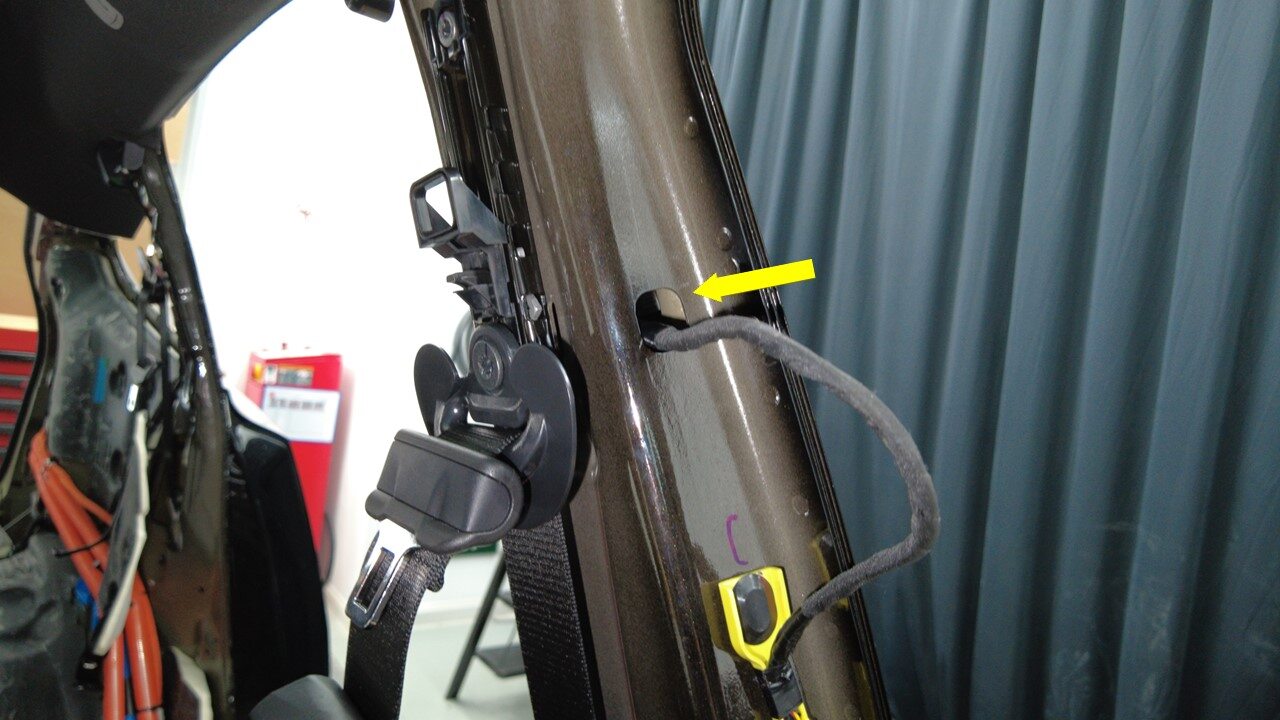

松开将左侧车身线束固定到 B 柱上部的夹子（3 个），然后将线束从饰板区域拉动到驾驶室。
-

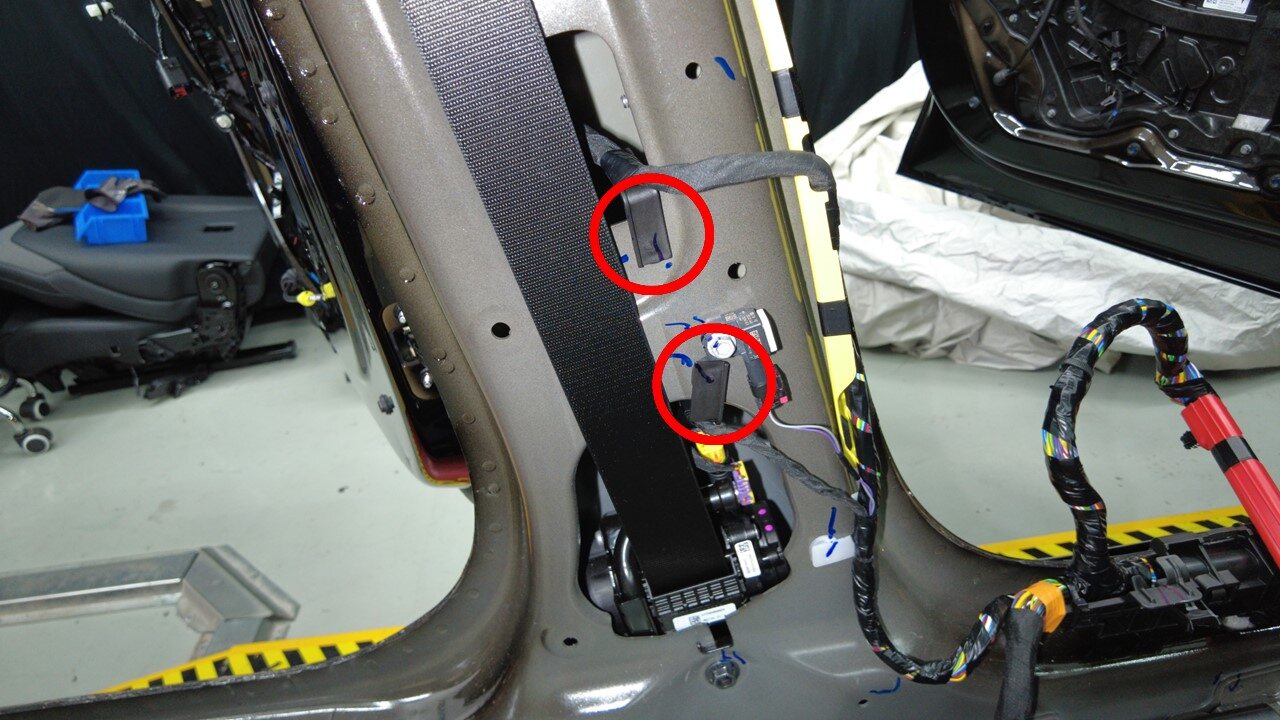

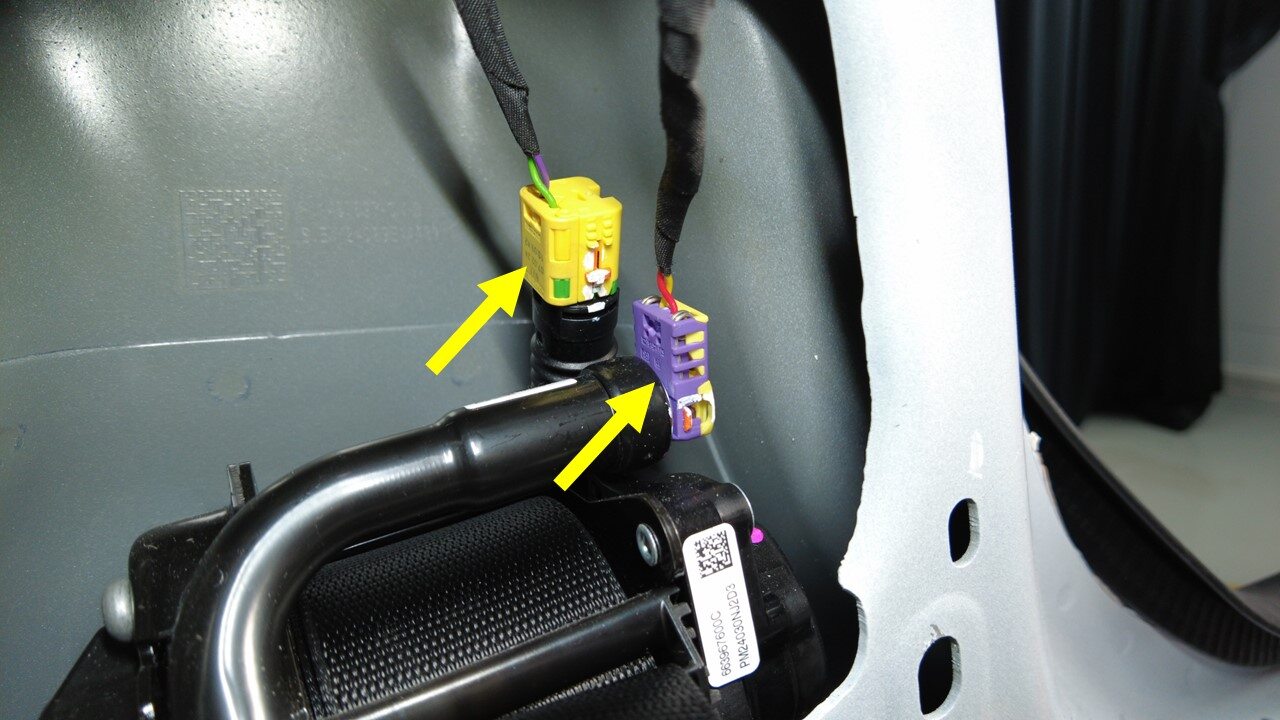

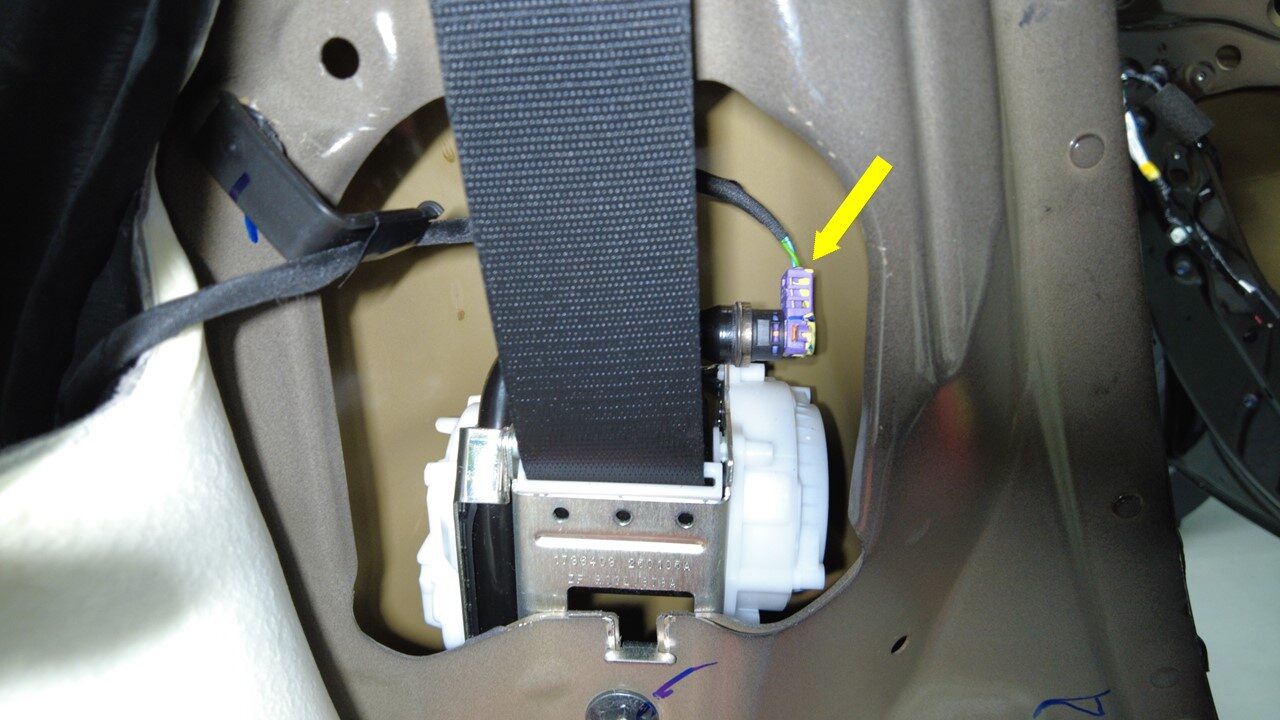

抬起橙色锁片以松开左前卷收器连接器（2 个）。
-

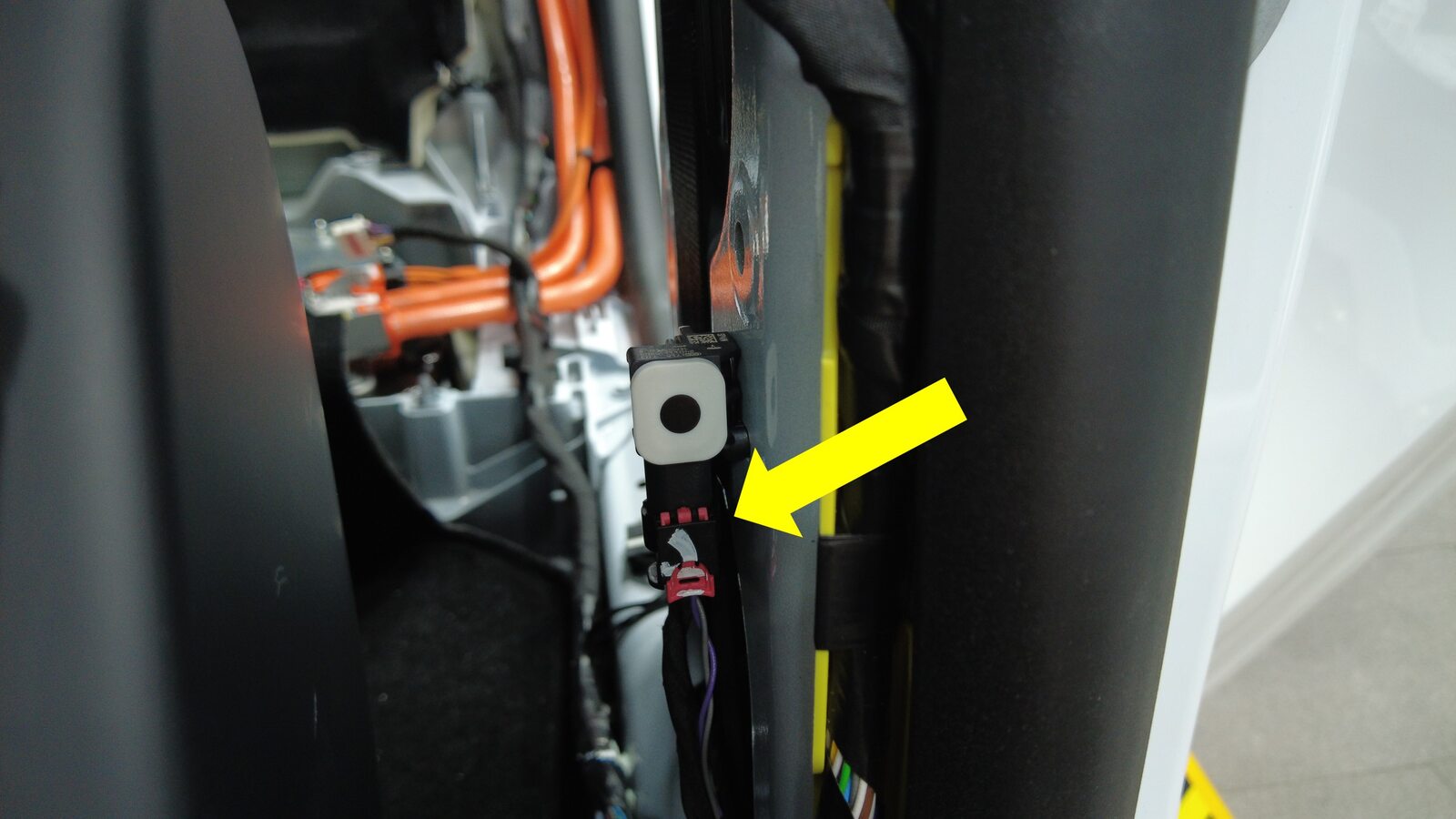

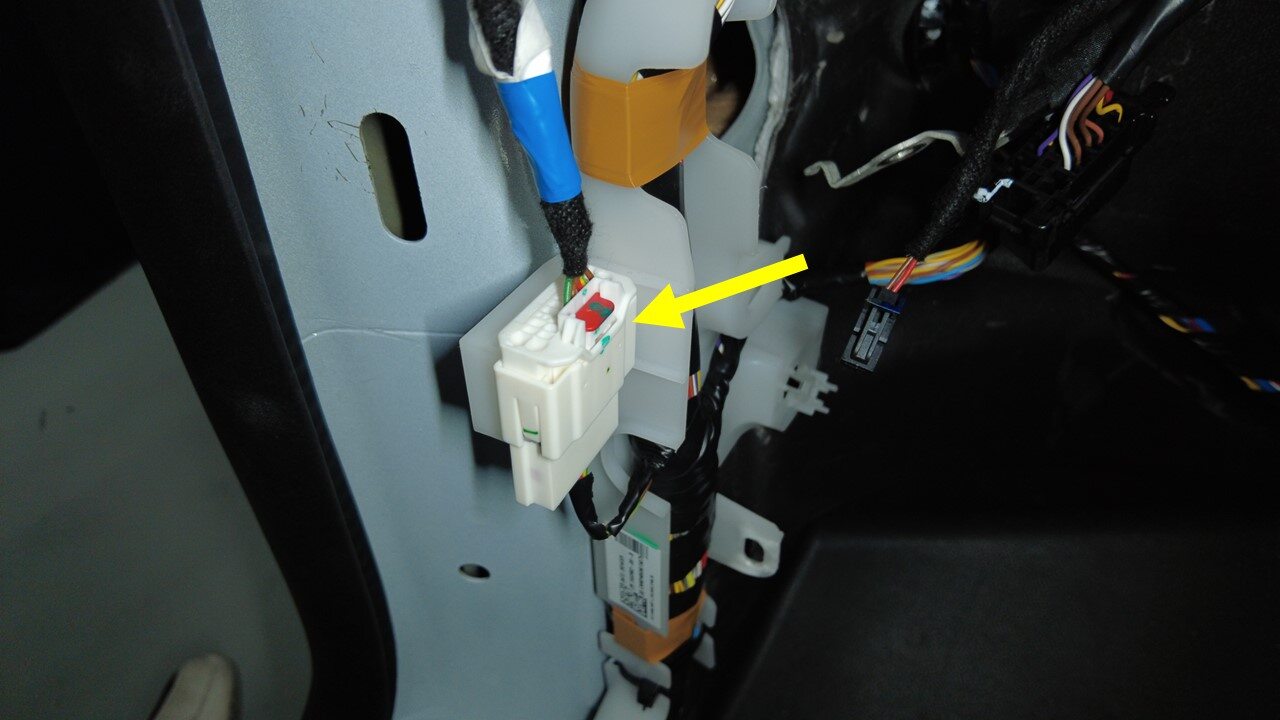

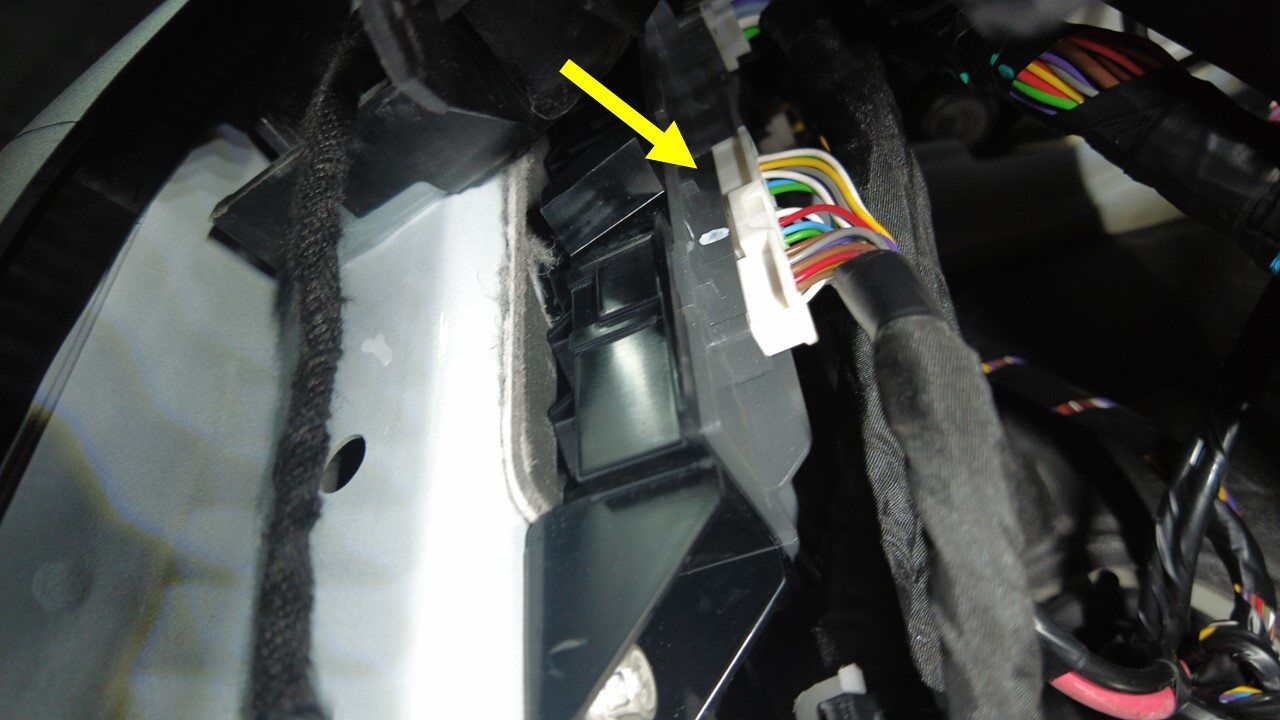

拉动红色锁片以解锁左侧 B 柱加速度计传感器连接器锁，然后再次拉动以松开连接器。
注请勿向下按压红色锁片。
-

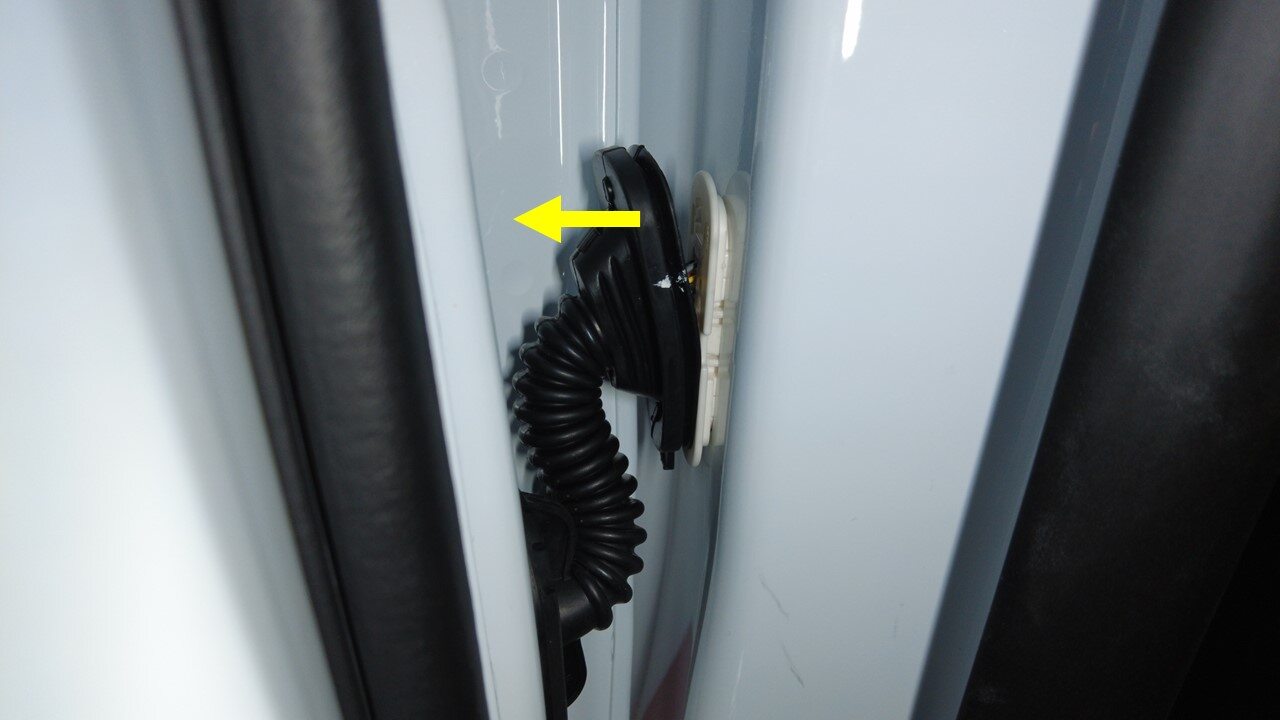

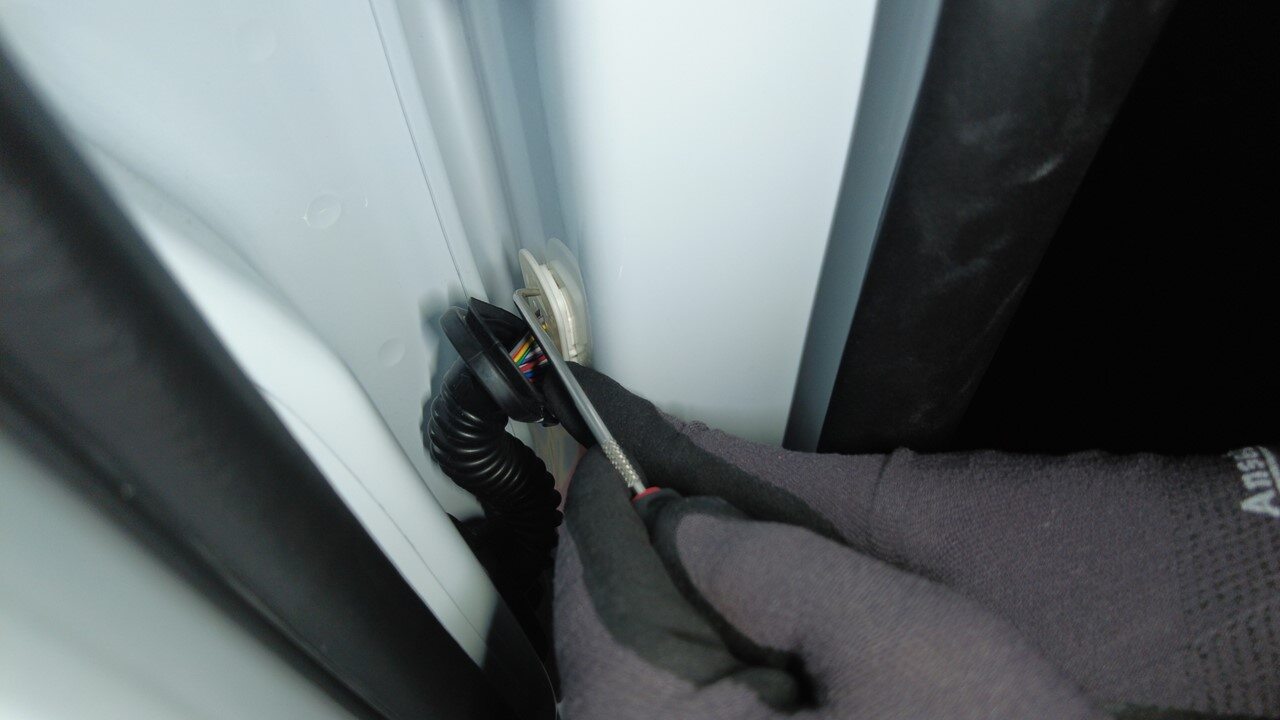

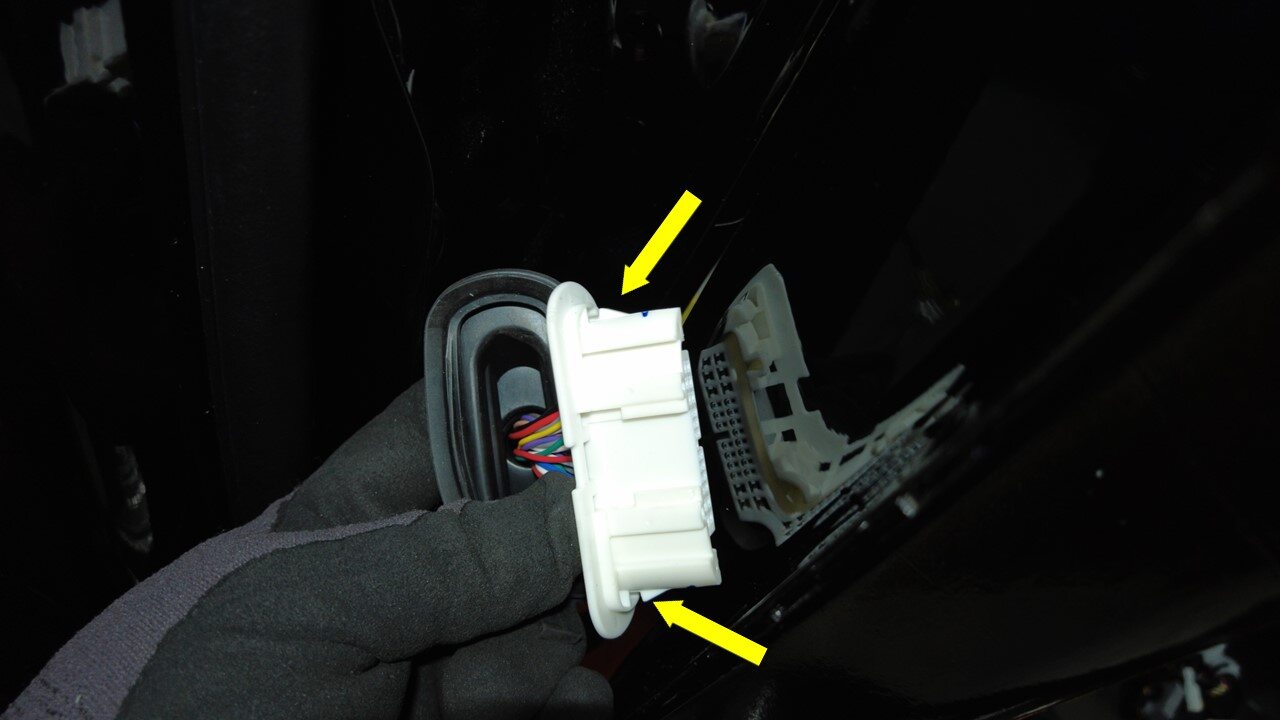

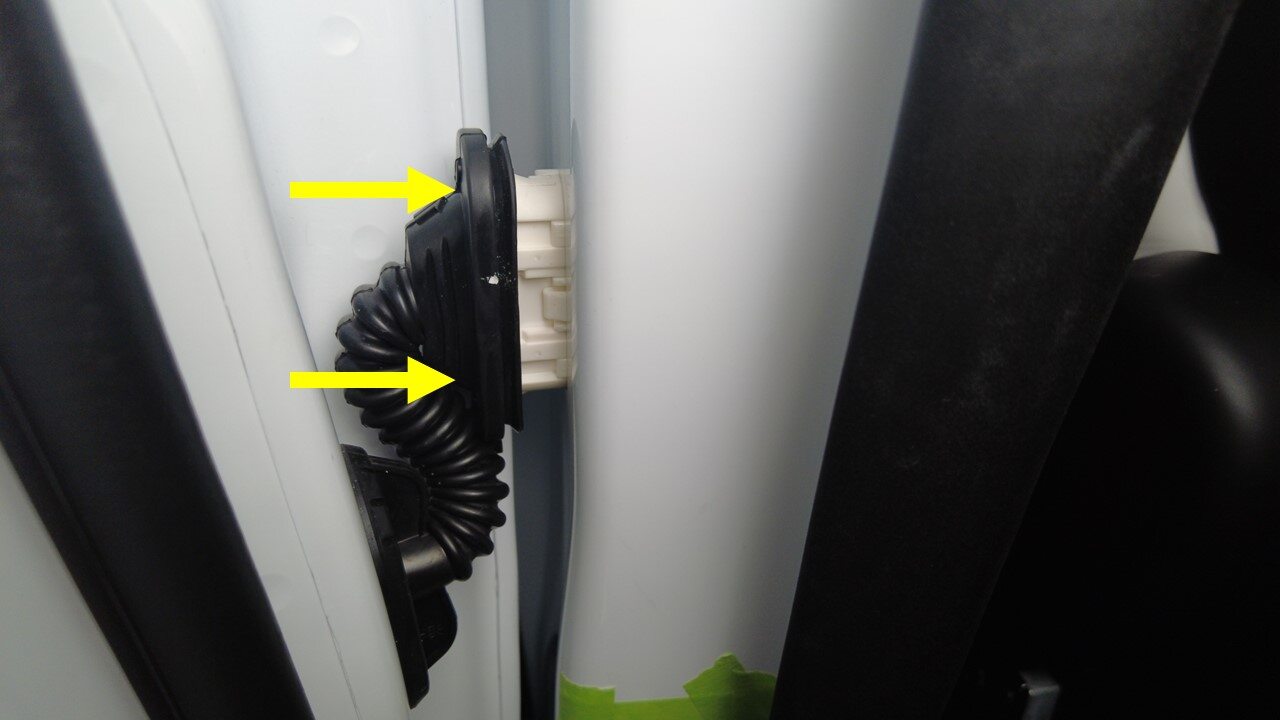

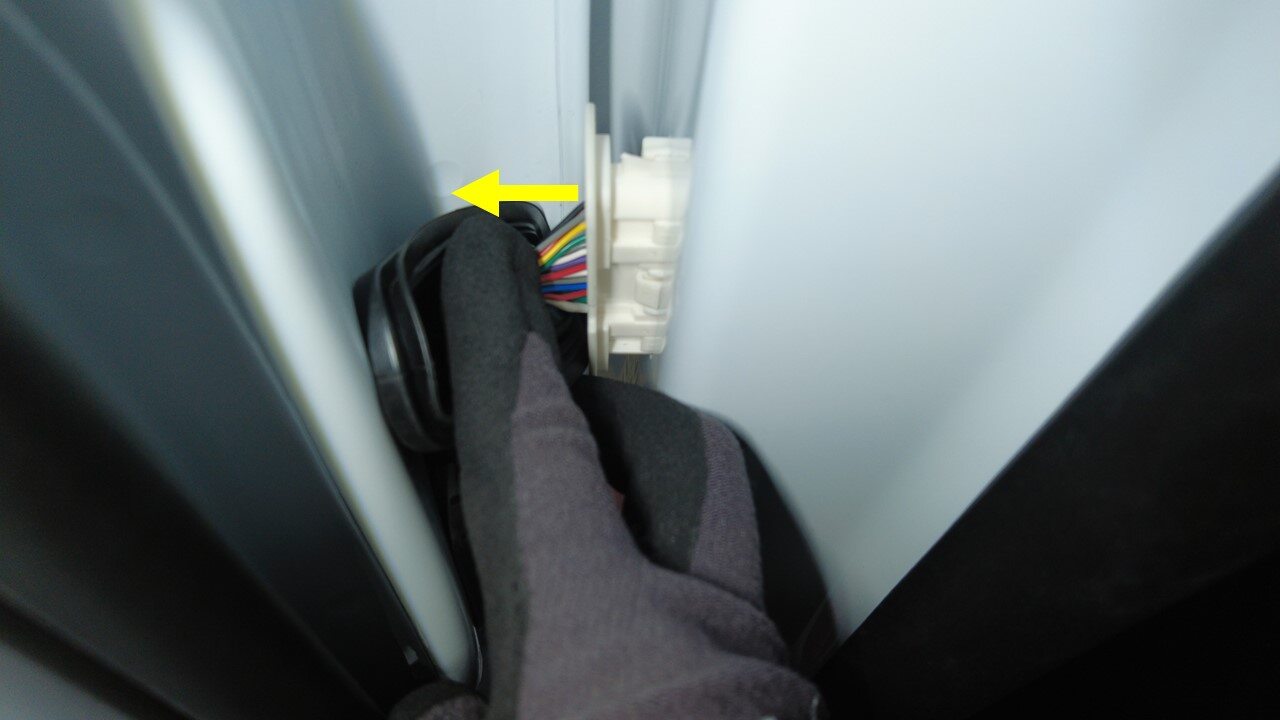

撬动索环顶部和底部以松开索环连接器，同时将连接器拉离 B 柱，以拆下左后车门线束。
-
松开 B 柱外侧的夹子（3 个），然后将左后车门线束连接器从 B 柱区域拆下。
-

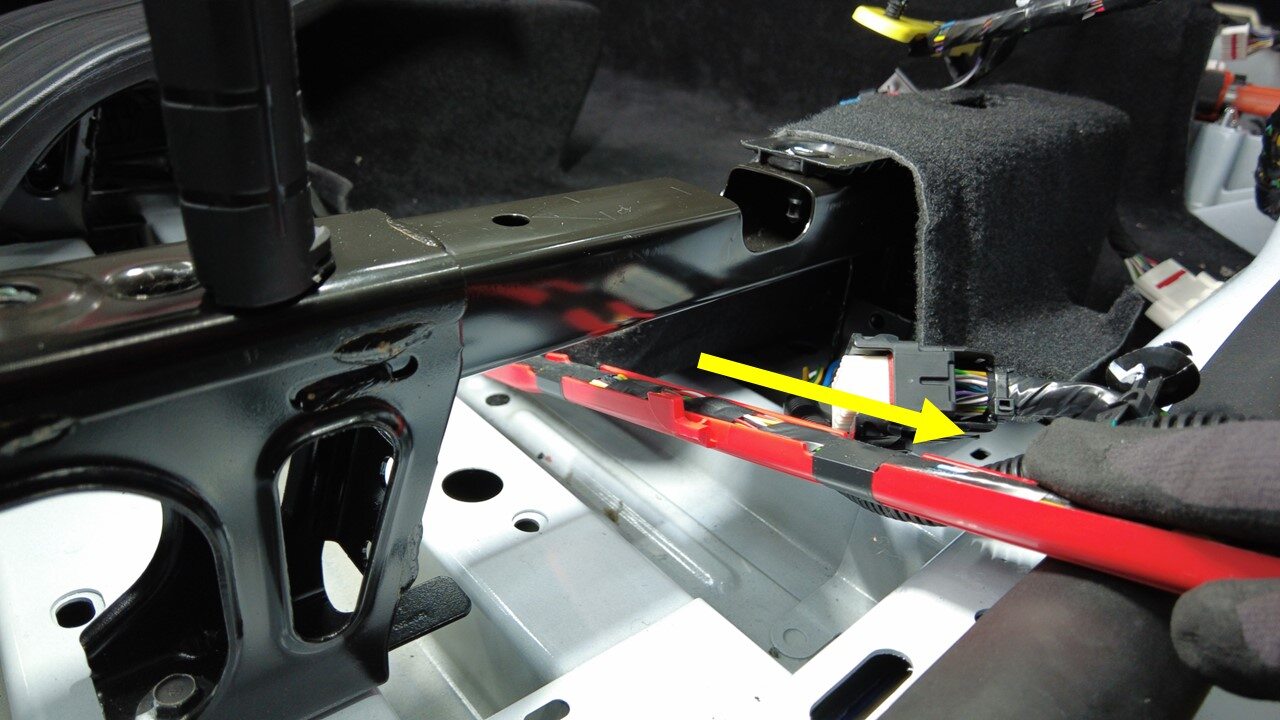

将左侧车身线束从前排座椅和中控台下方拆下。
注确保拉动左侧车身线束时没有阻力。
-

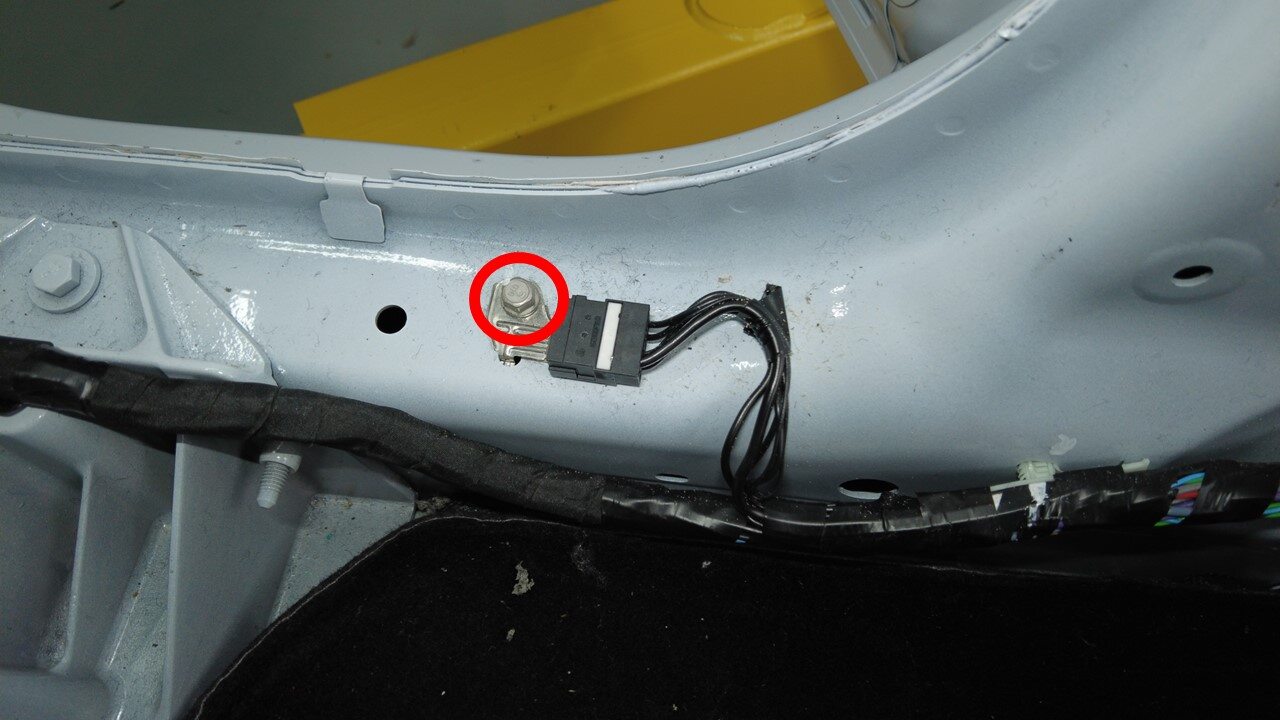

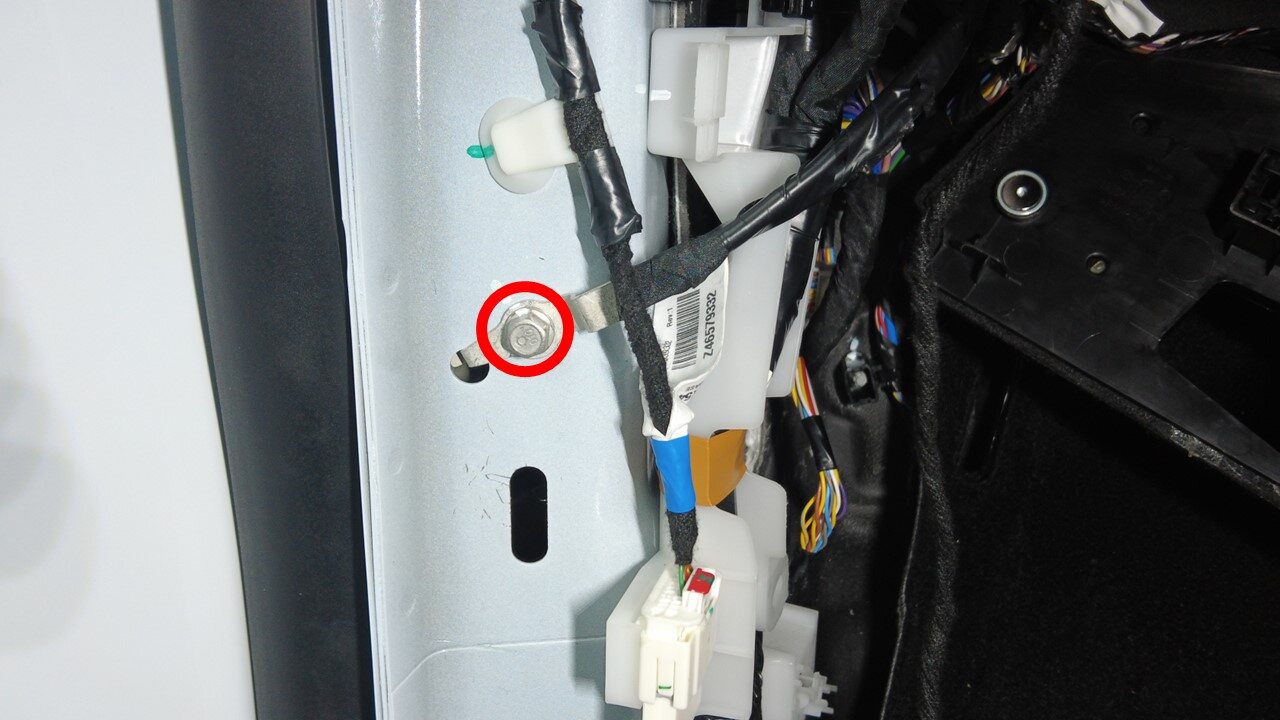

拆下将左侧车身线束接地带固定到左后门槛区域的螺栓。
TIp推荐使用以下工具
- 10 毫米套筒扳手
-

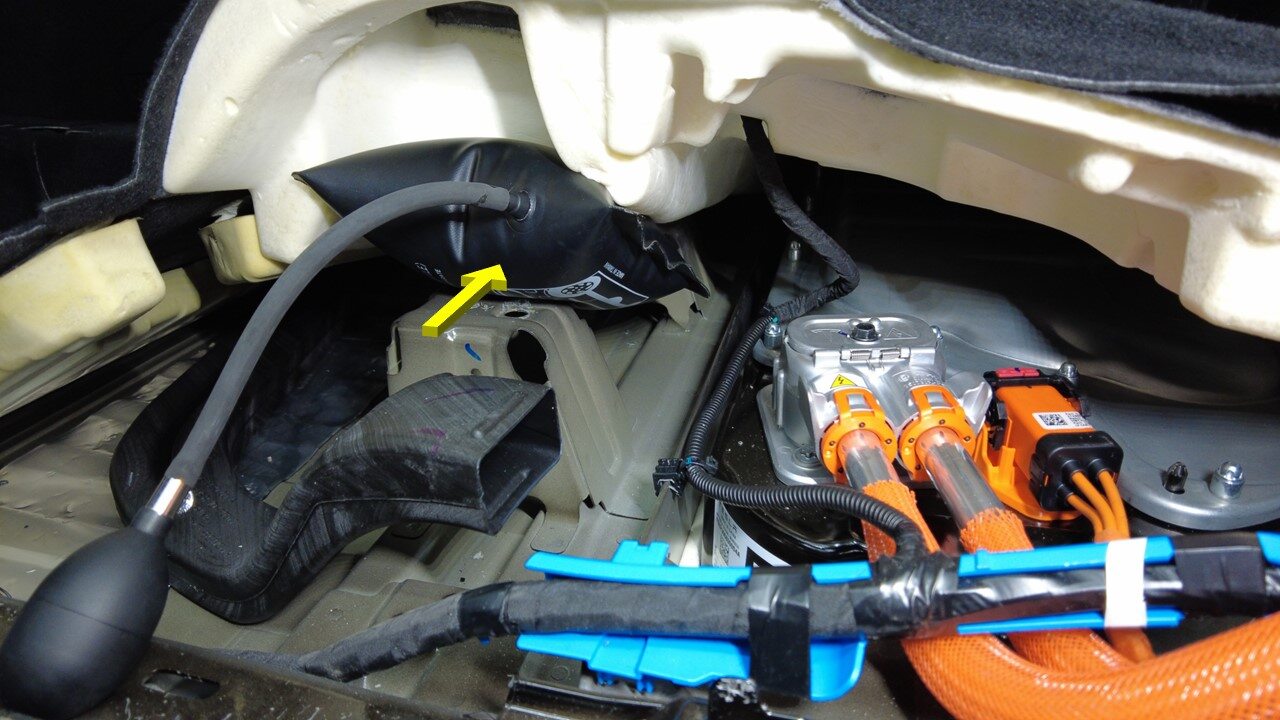

使用可充气袋撑起驾驶室左后地毯。
-

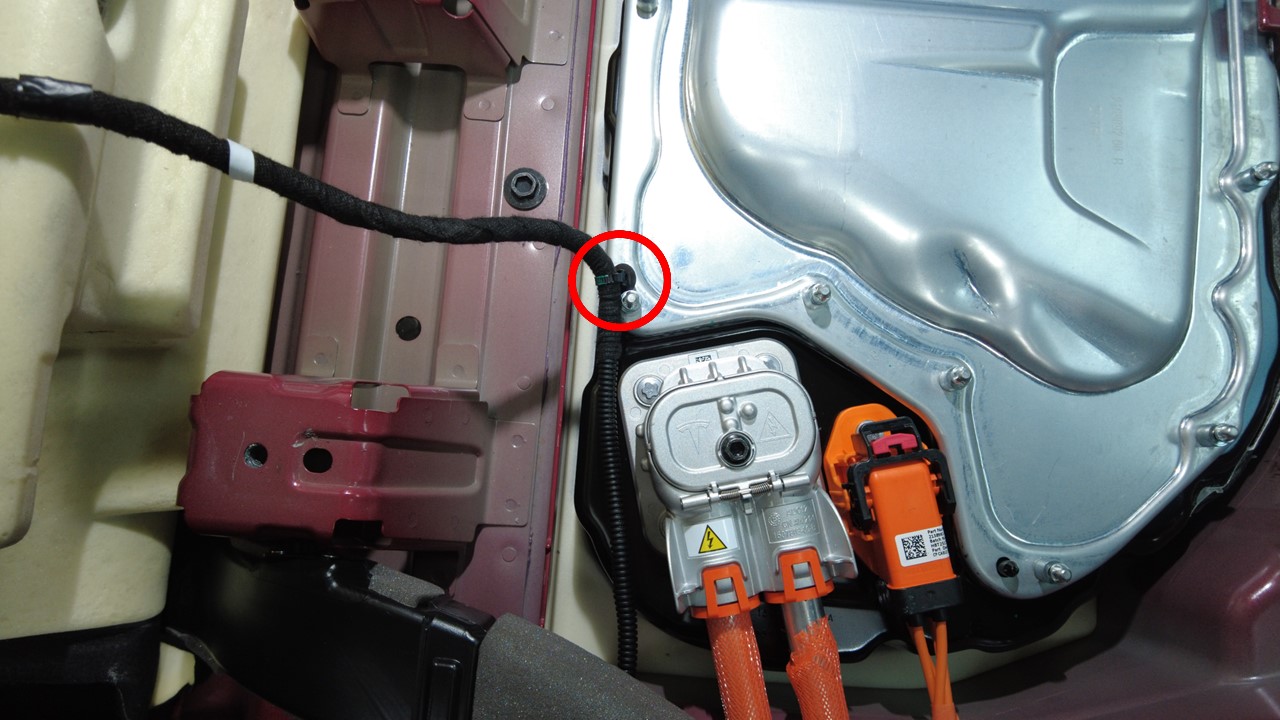

拆下将第二排左侧座椅线束固定到高压电池仓的夹子。

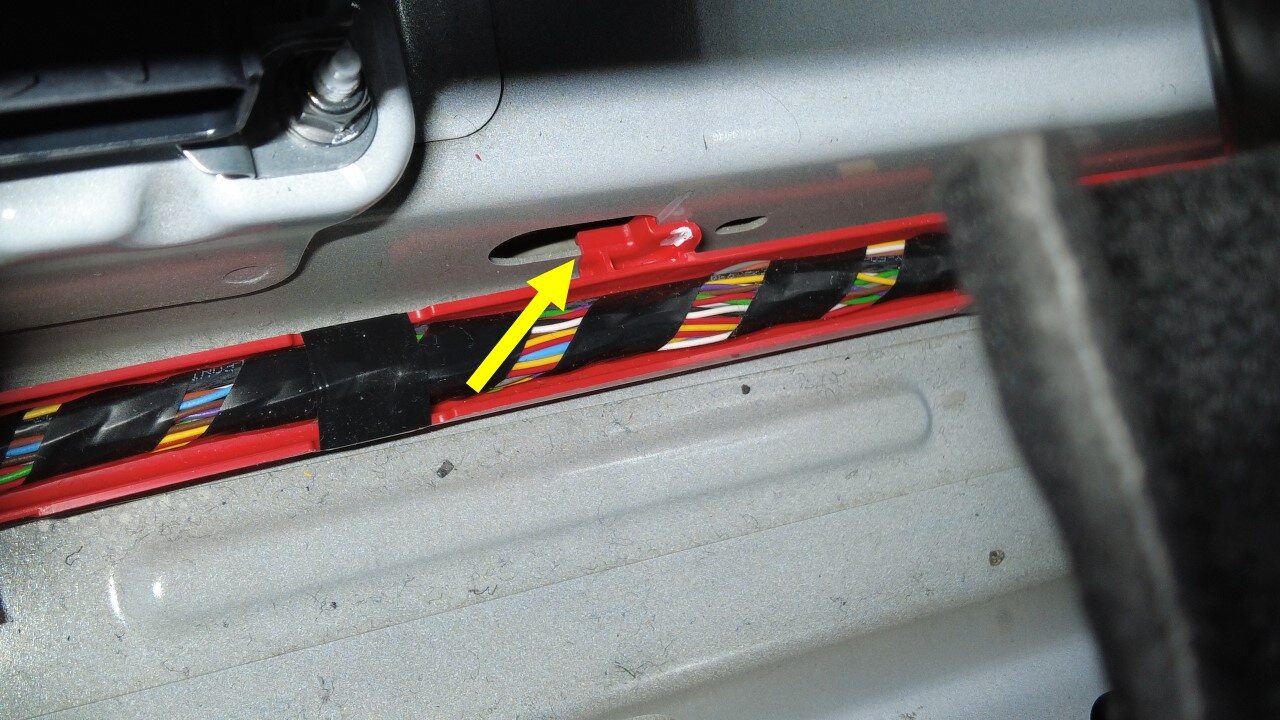

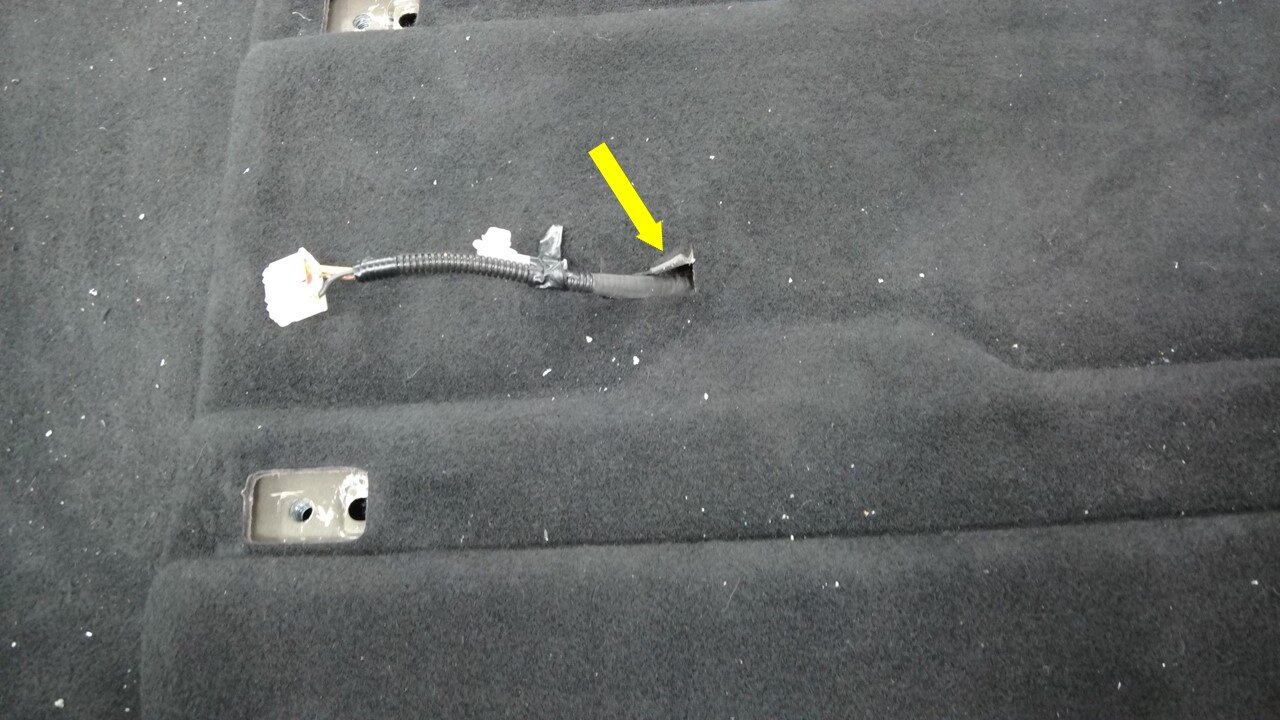

注确保将第二排座椅线束穿过地毯。
-

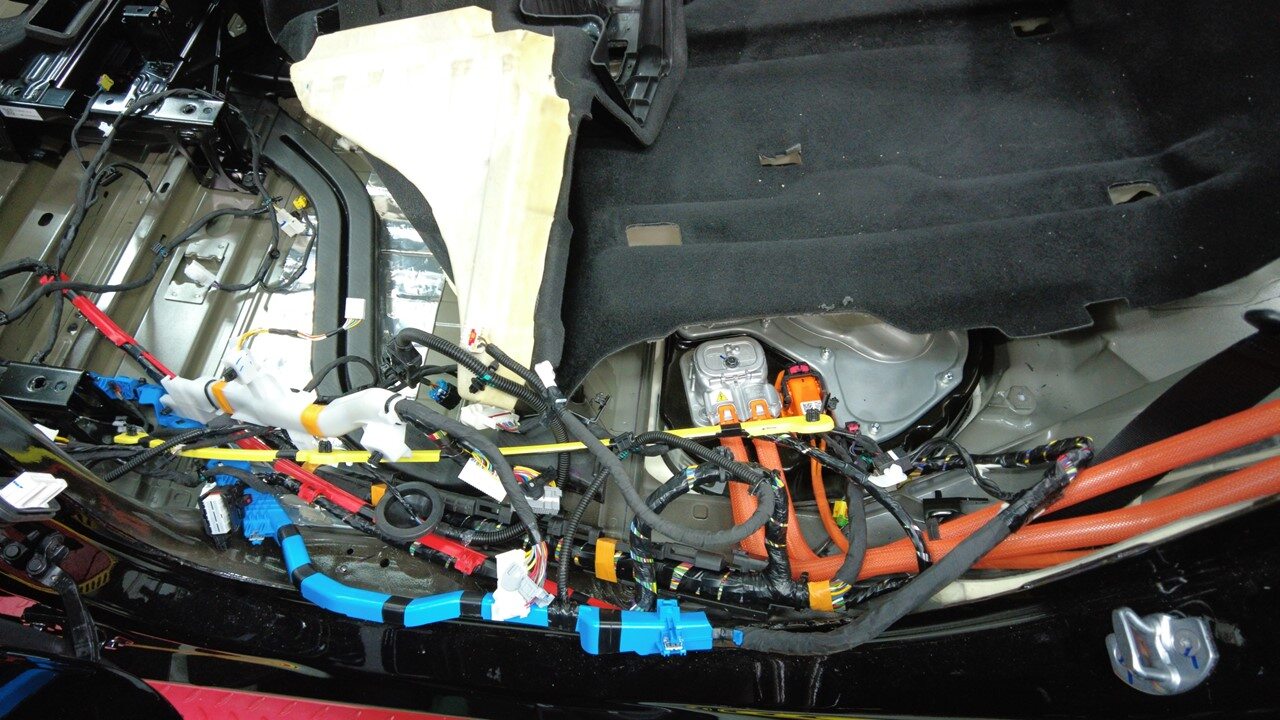

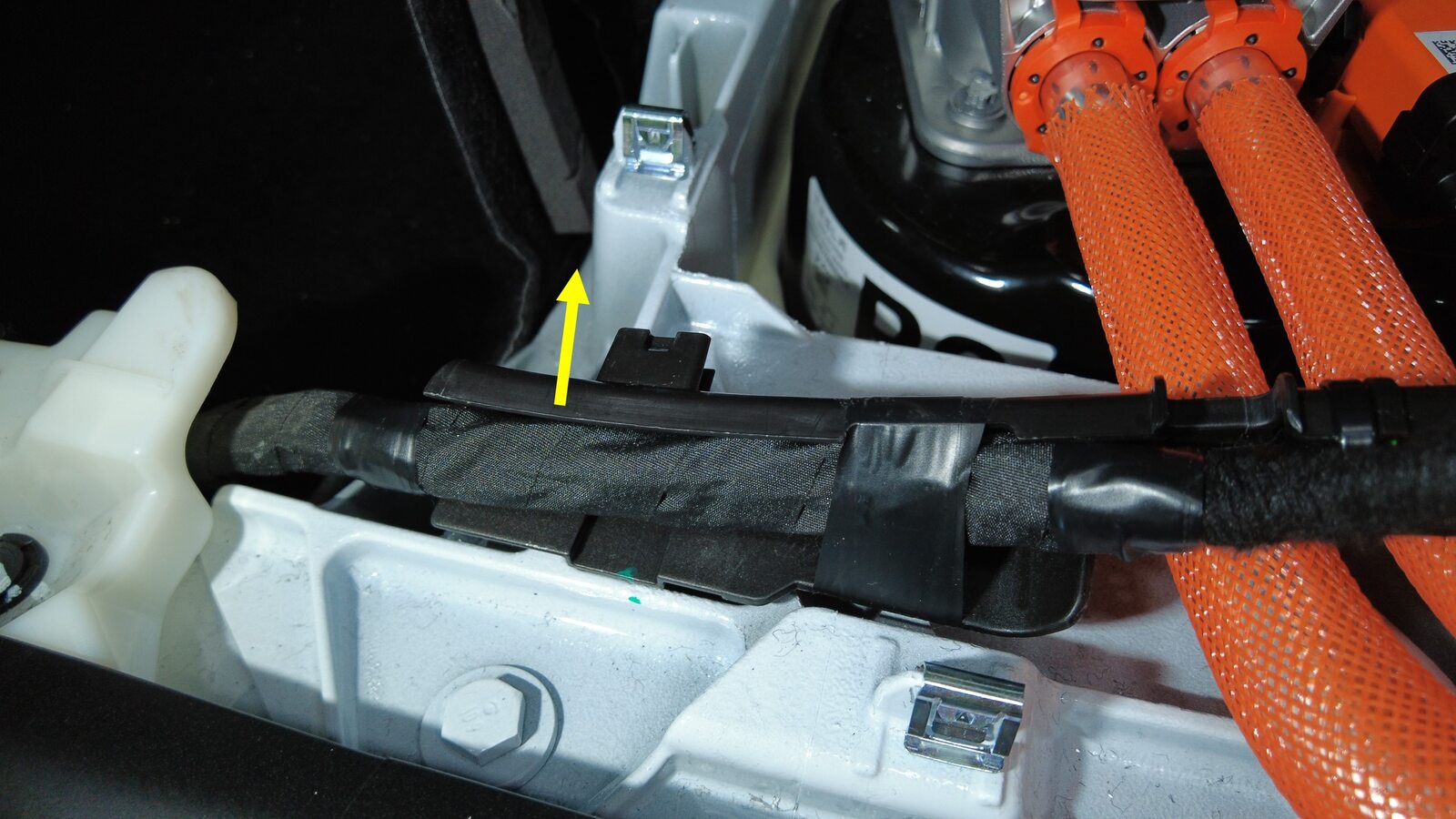

松开将左侧车身线束固定到后车身区域的夹子，然后将线束置于一旁。
-

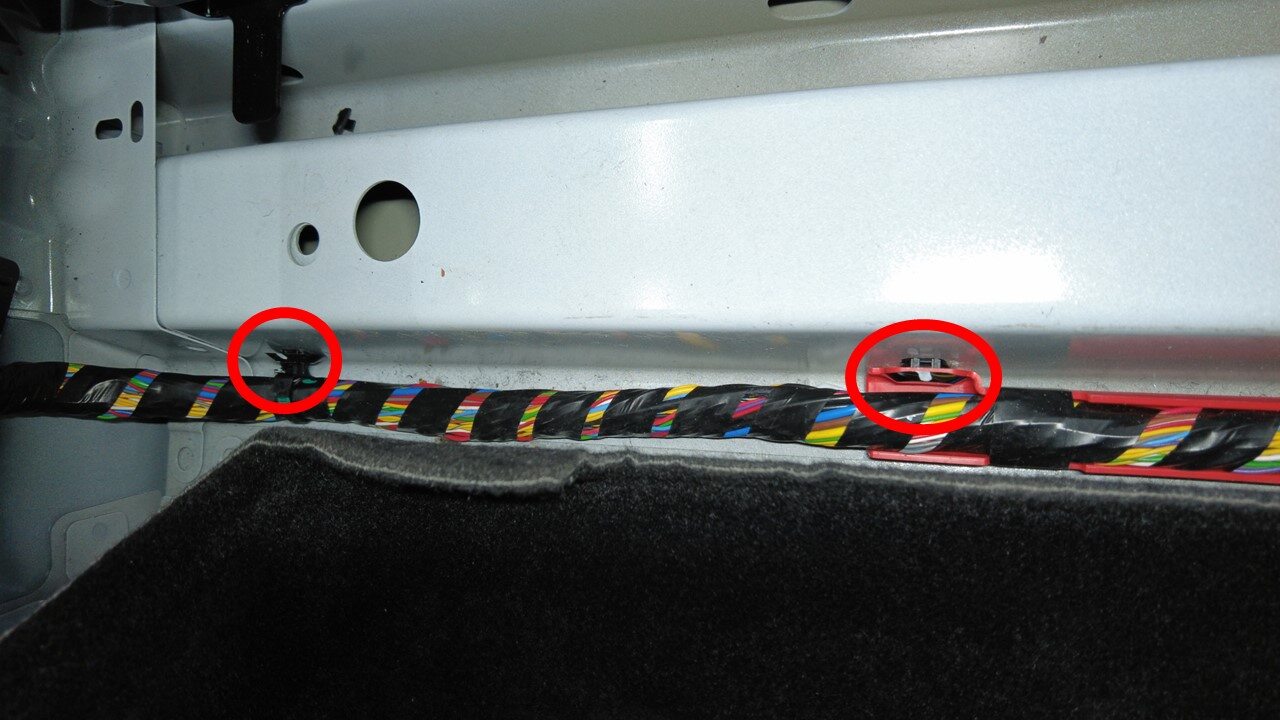

松开将左侧车身线束固定到后车身的夹子（2 个），然后将线束置于一旁。
-

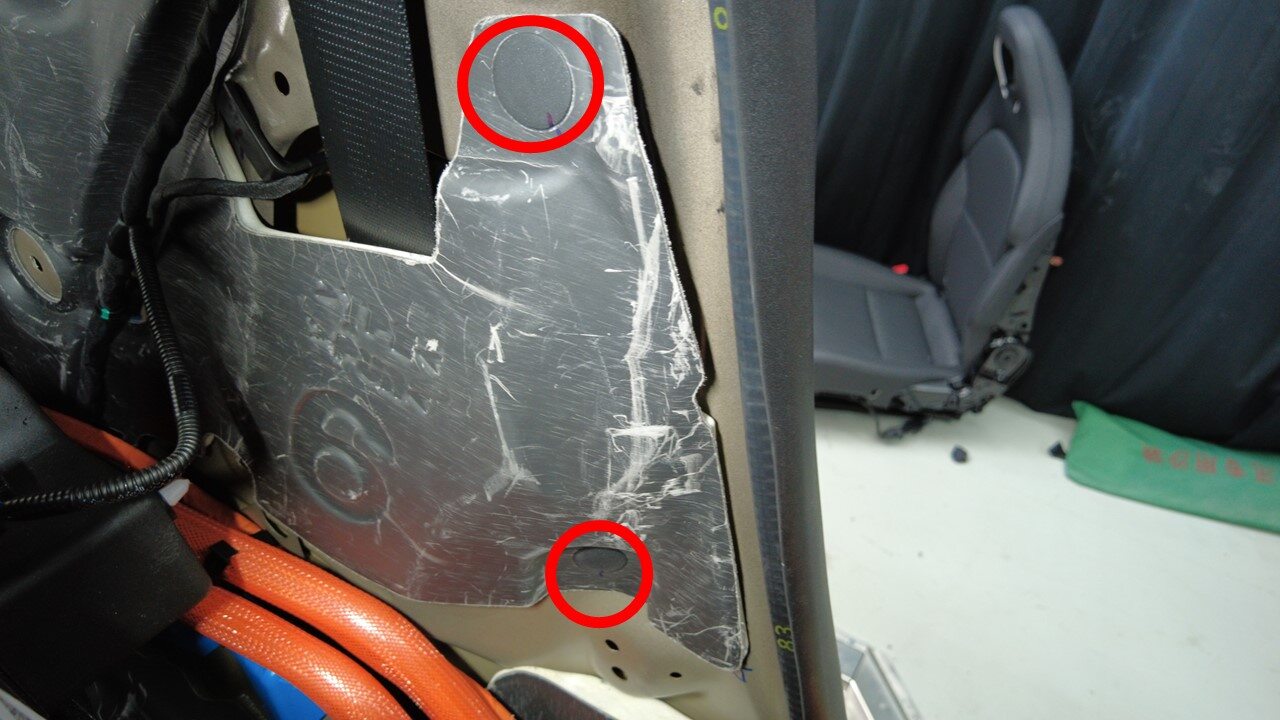

部分松开将左后围板 NVH 部件固定到车身的卡子（2 个）。
-

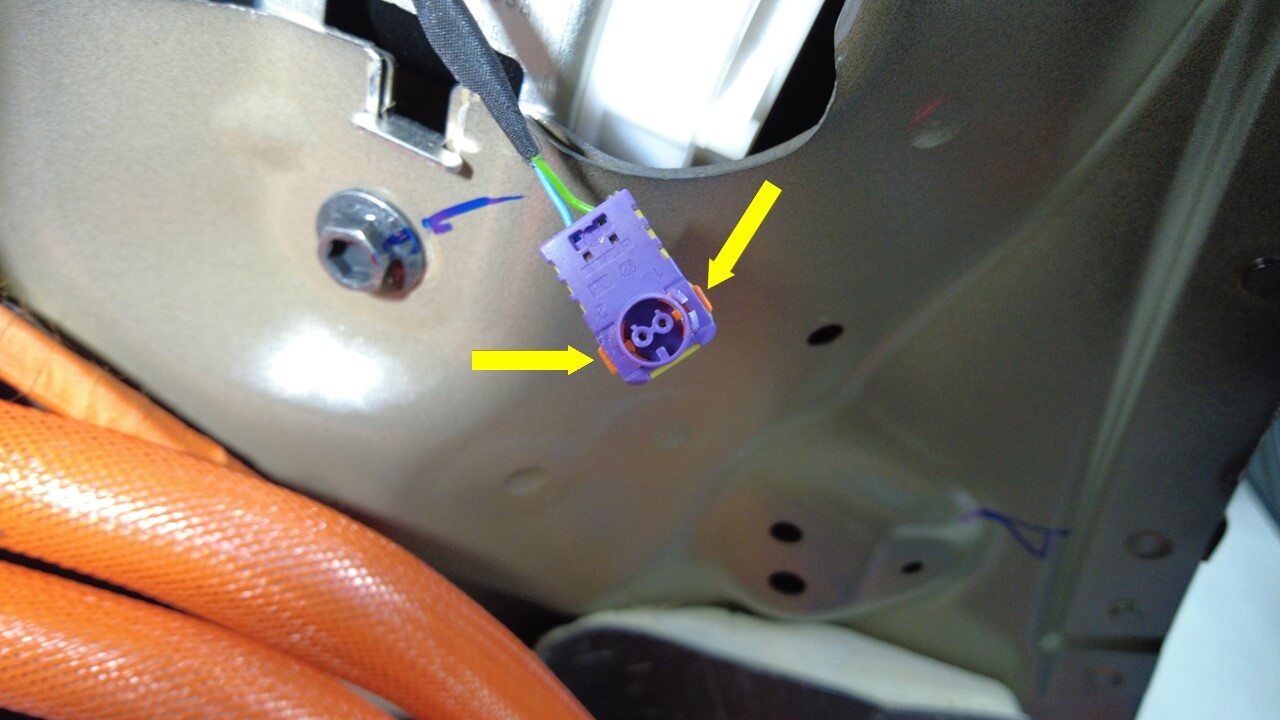

抬起橙色锁片（2 个）以松开并断开第二排左侧卷收器连接器。
- 拆下左侧 C 柱气囊斜面。请参阅 斜面 - 气囊 - C 柱 - LH（六座）（拆卸和更换）。
-
断开左侧电动支柱连接器。
-

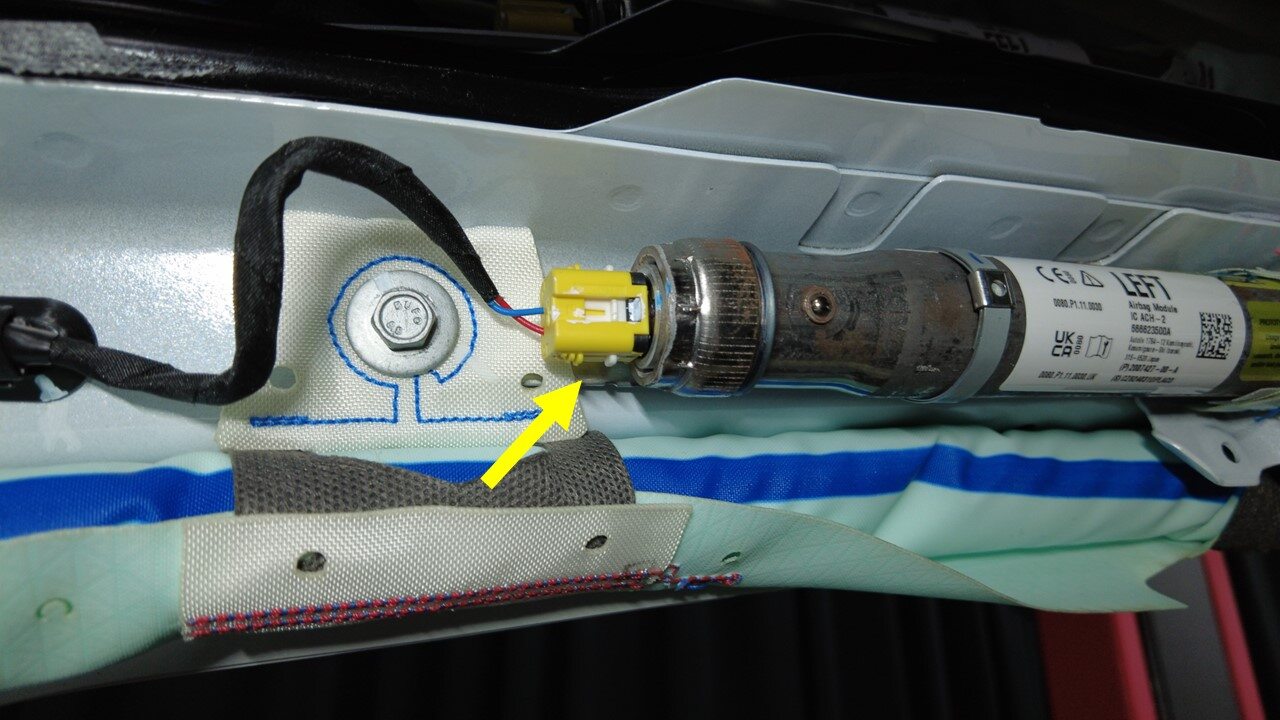

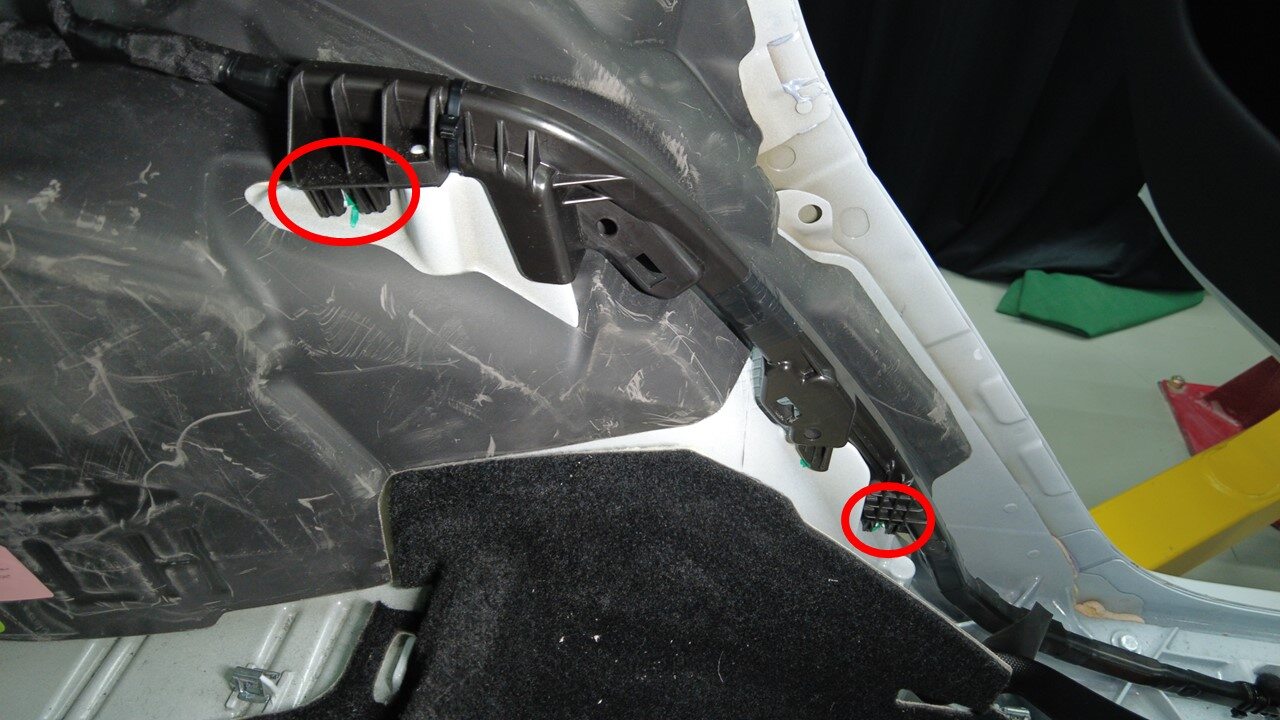

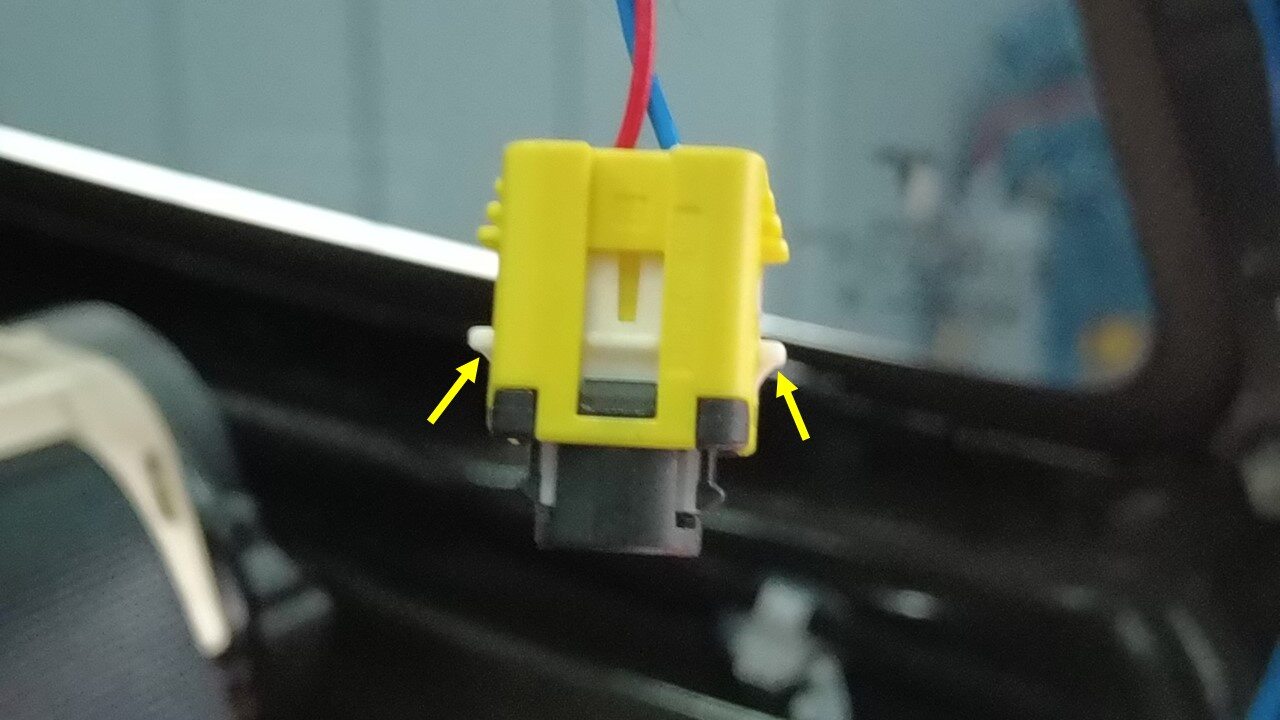

抬起白色锁片（2 个）以松开并断开左侧帘式气囊连接器。
-

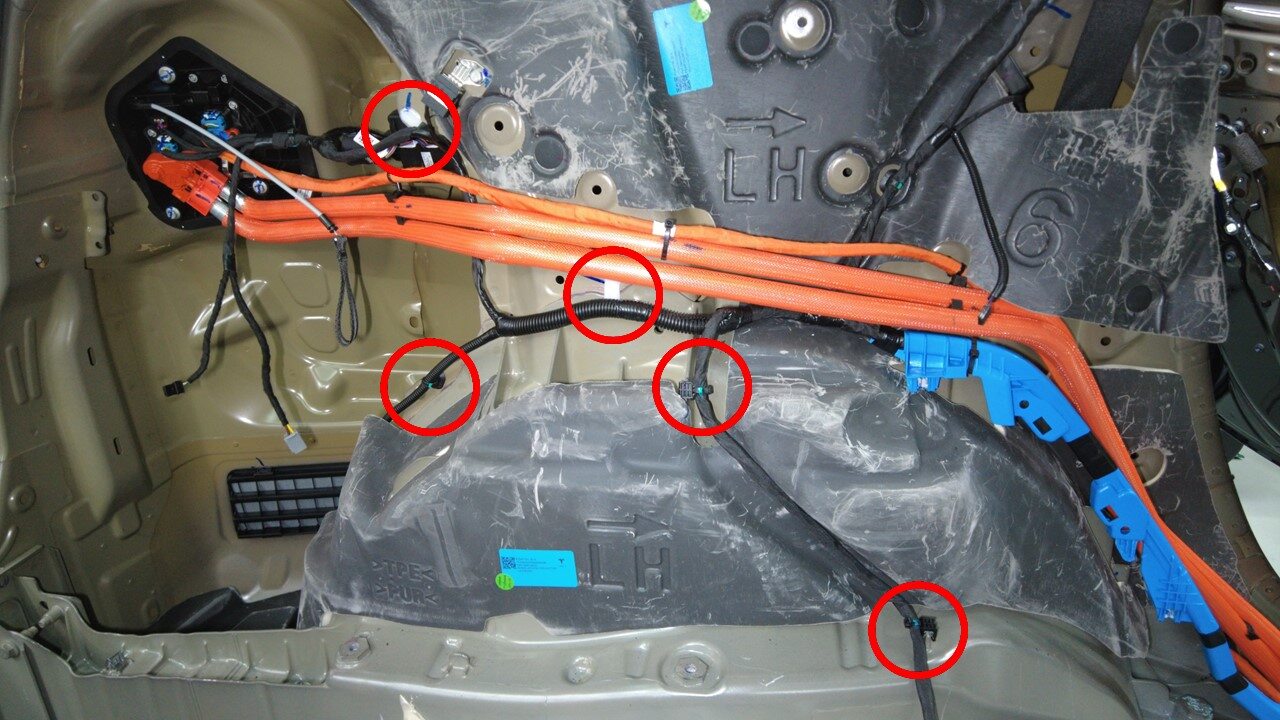

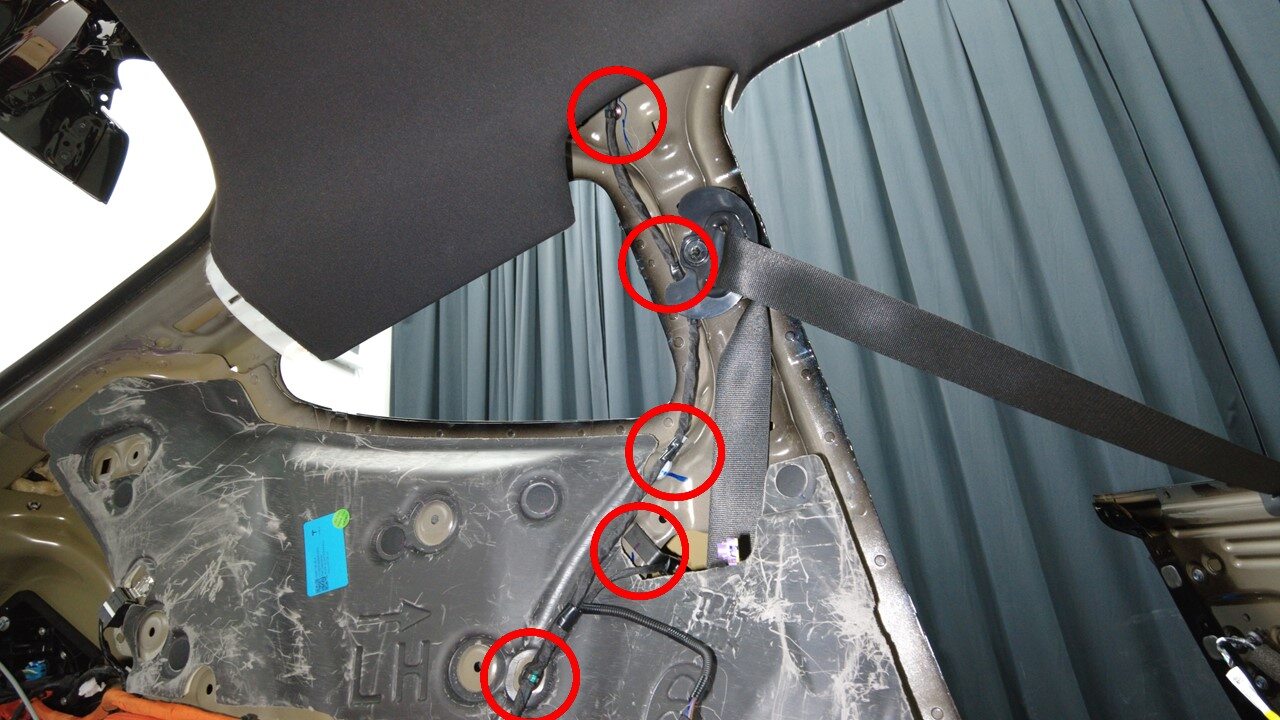

松开左侧 C 柱区域周围的左侧车身线束夹（13 个）。
-

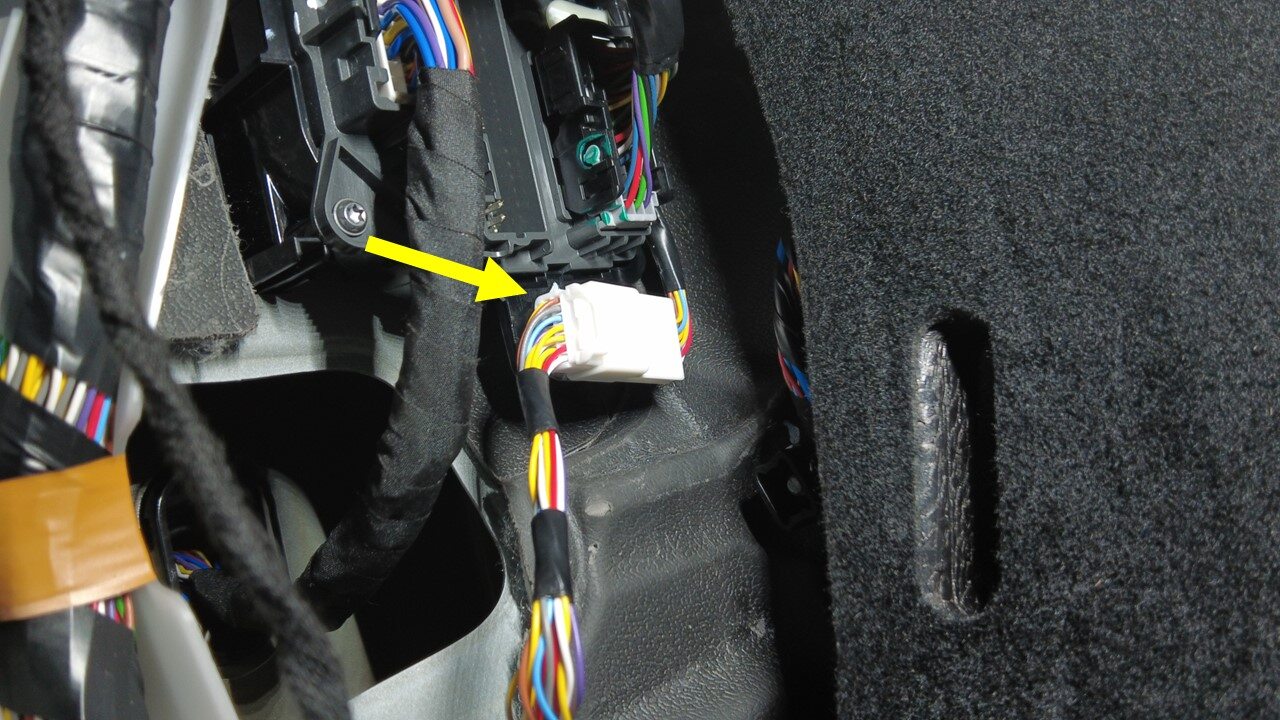

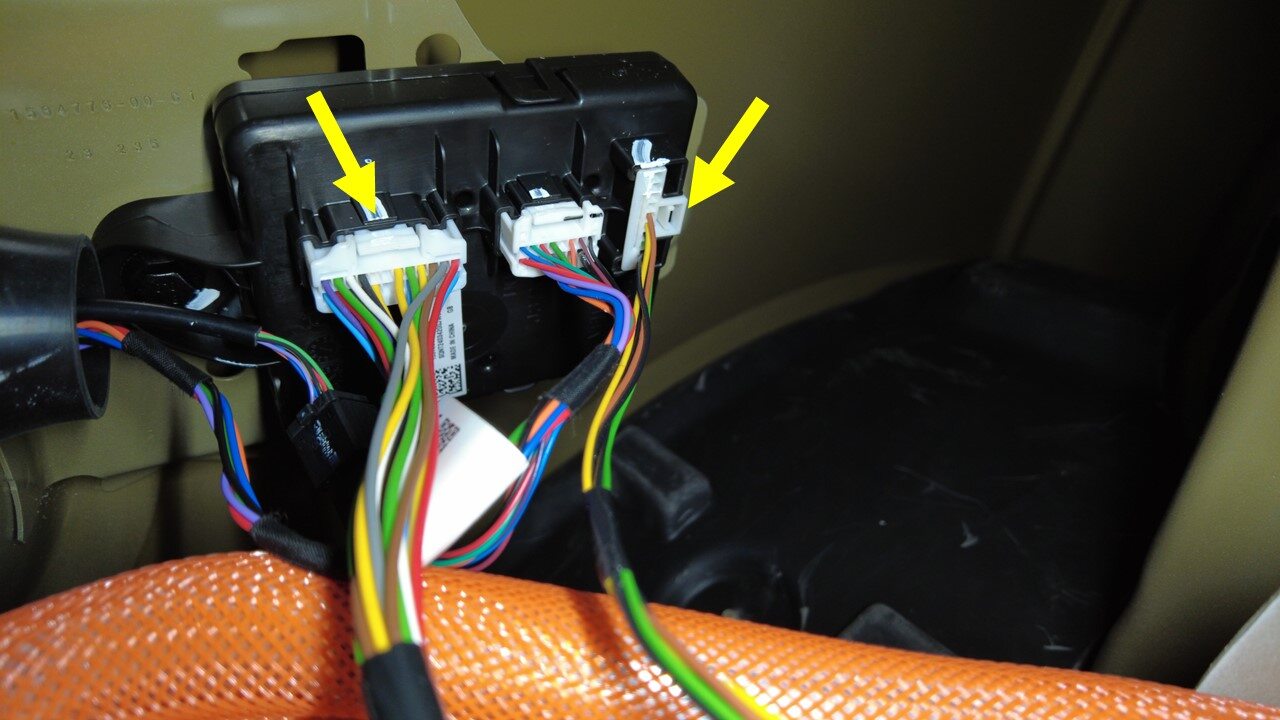

从充电接口 ECU 上断开 LH 车身线束连接器 (x2)。
-

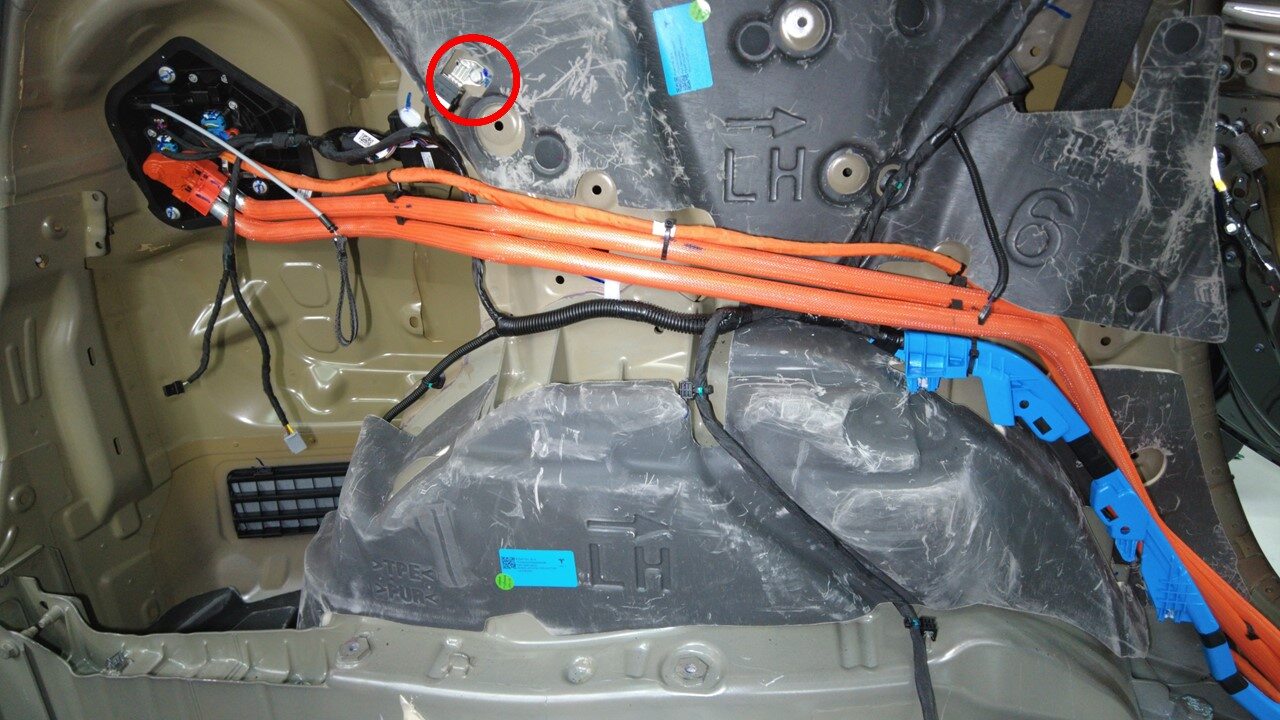

拆下将左侧车身线束接地带固定到后备箱左侧区域的螺栓。
TIp推荐使用以下工具
- 10 毫米套筒扳手
-

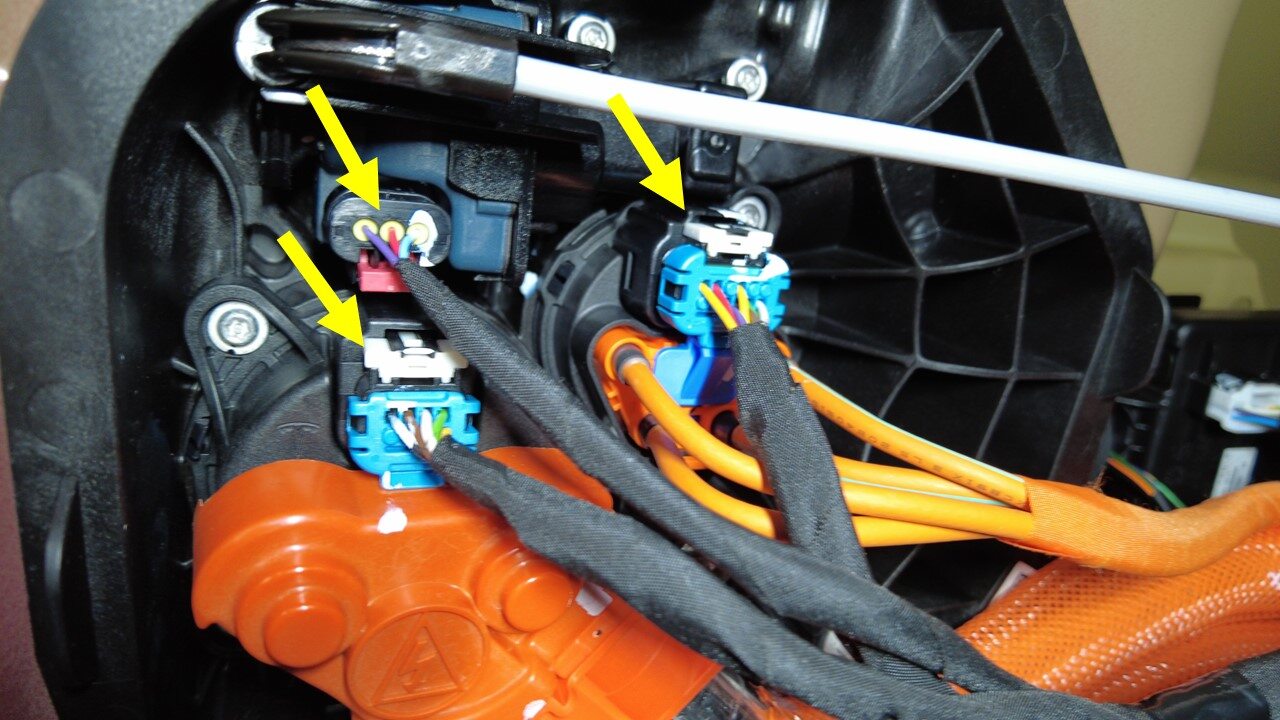

将左侧车身线束连接器（3 个）从充电接口总成上断开。
-
松开将线束固定到充电接口总成的夹子。
-
取走轮挡，将车辆推到举升机上，车辆移动到正确位置后重新放置好轮挡。
注建议寻求他人协助。以极慢的速度推动车辆移动一小段距离，必要时可关闭所有车门以确保车辆在举升机上正确就位，同时请锁上后车门闩锁，以防意外关闭。
- 松开后饰板扩散器。请参阅 导流板 - 后保险杠饰板 ((拆卸和更换))。
-

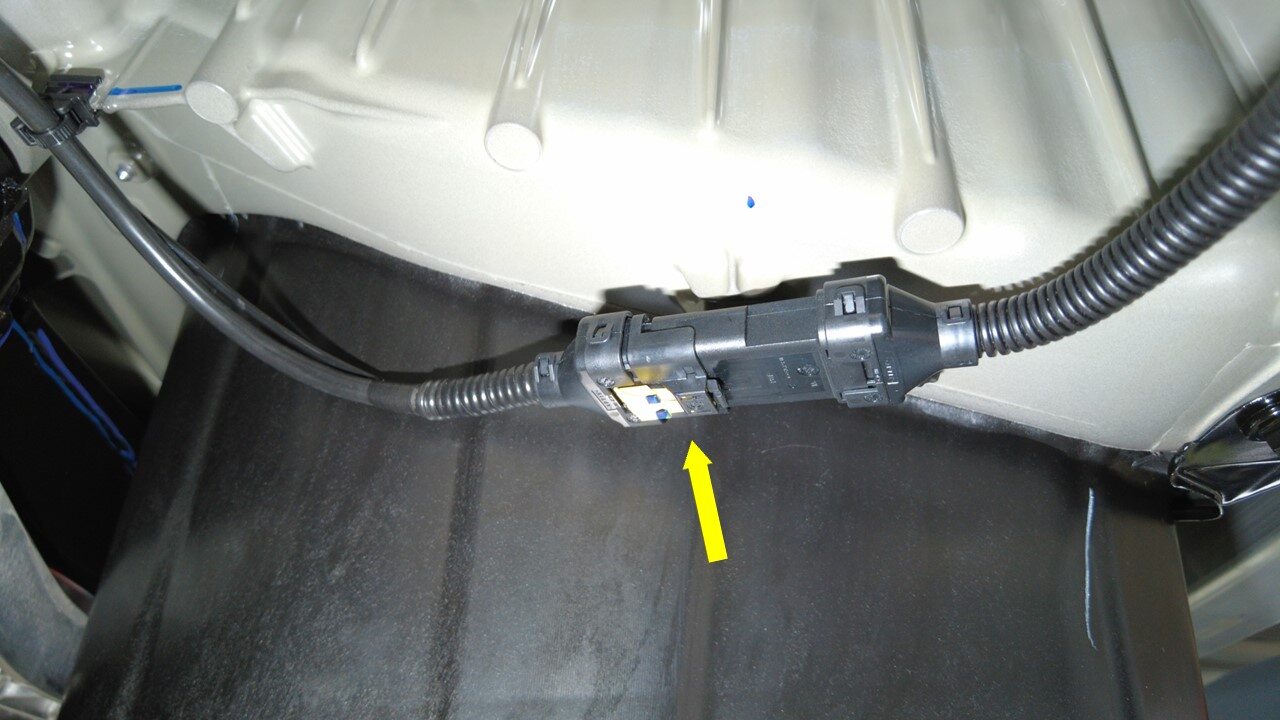

松开黄色锁片并断开左后电子驻车制动 (EPB) 线束连接器。
-

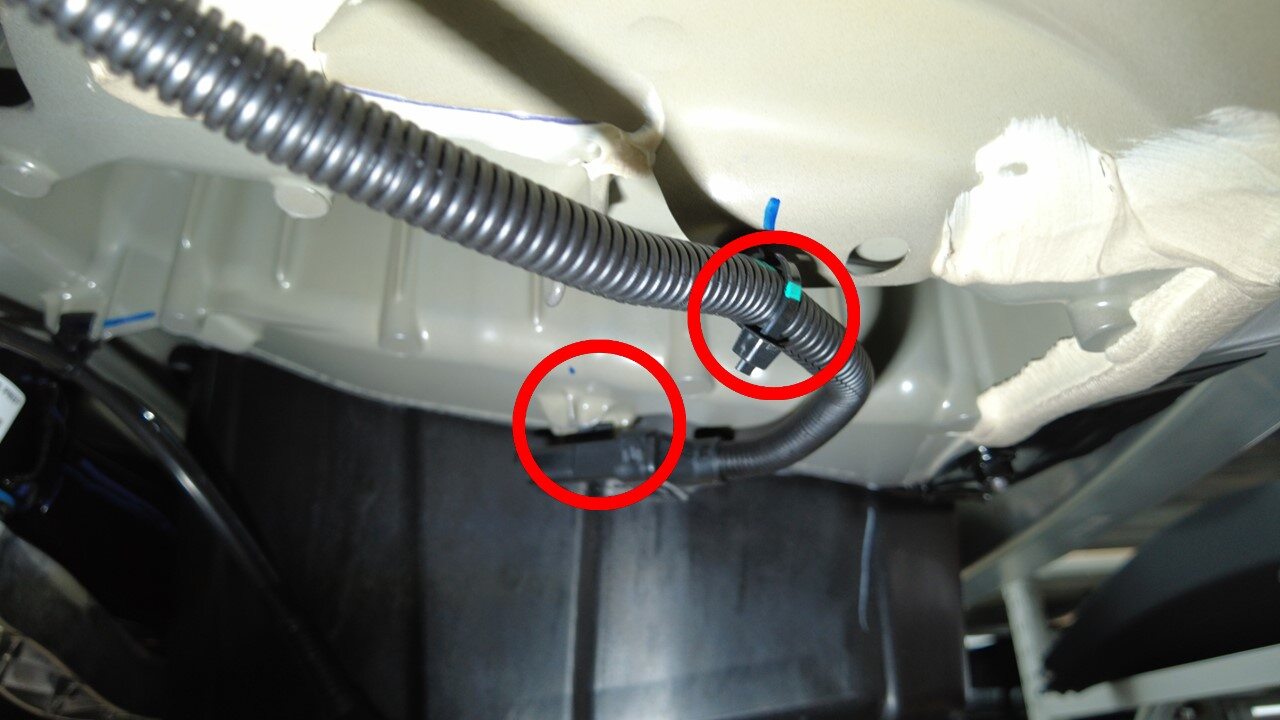

松开将左侧车身线束固定到后车底左侧区域的夹子（2 个）。
- 将车辆稍微降低到适宜的作业高度。
-

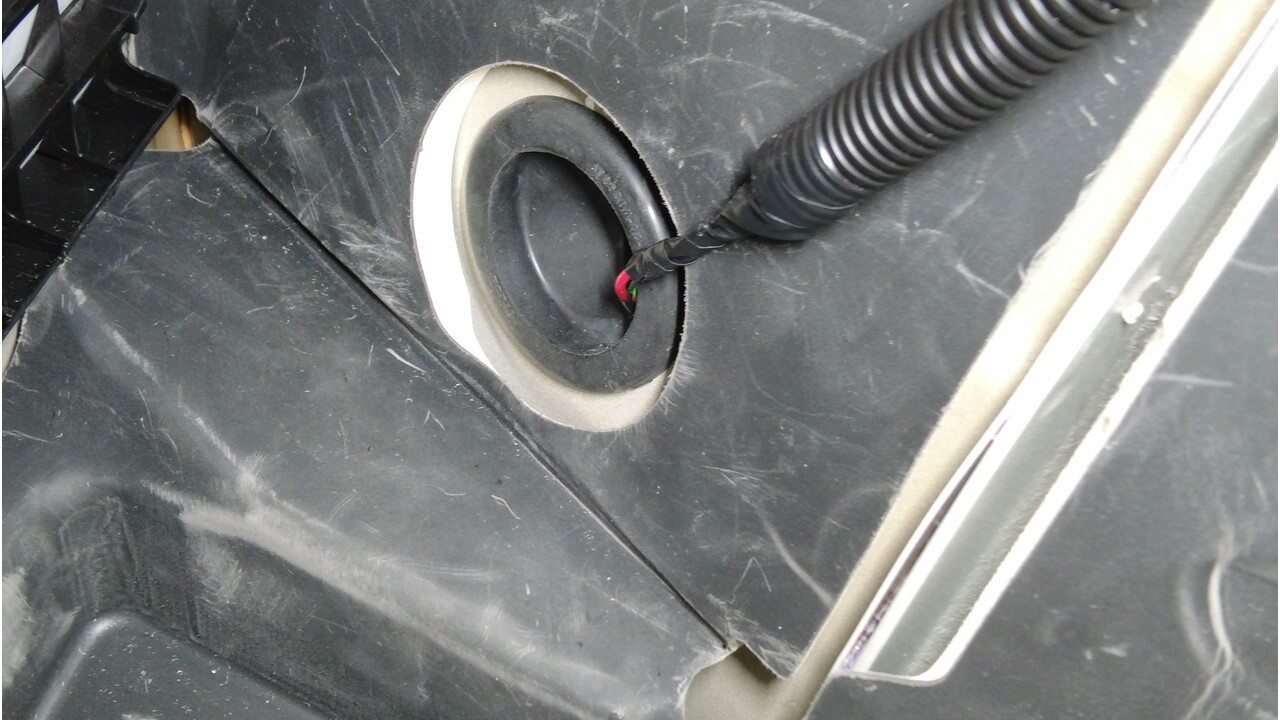

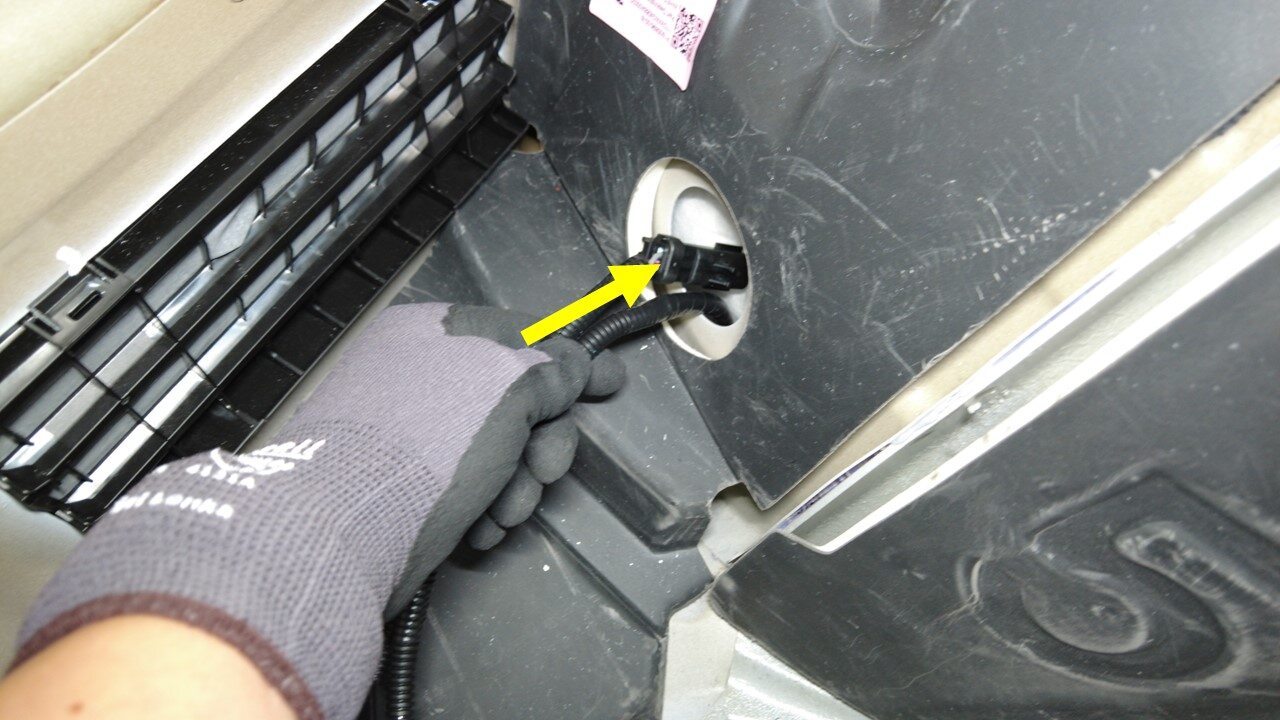

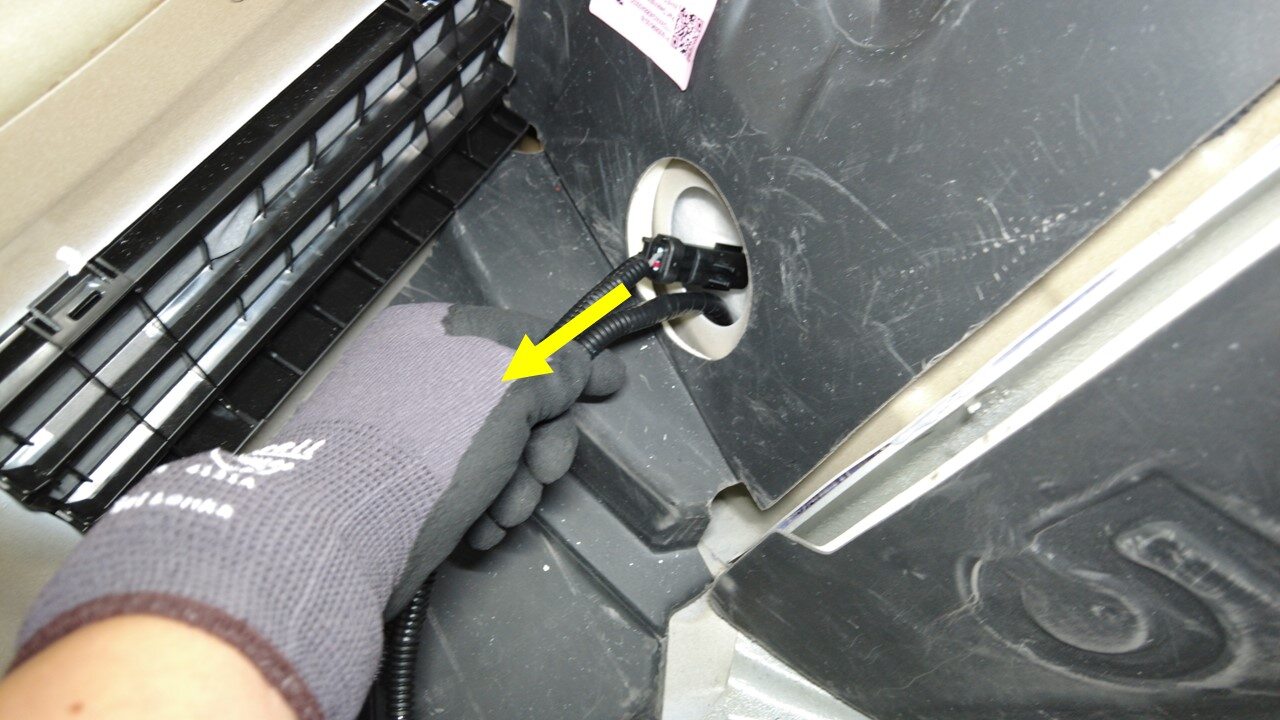

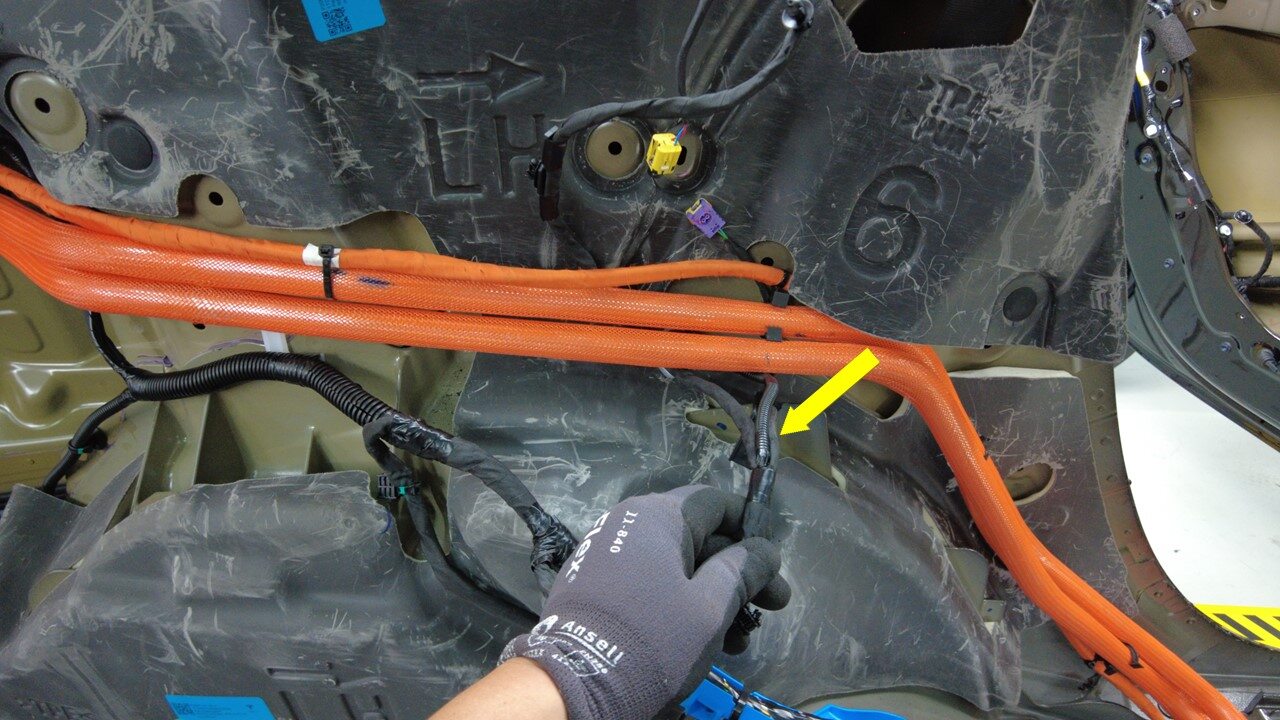

将左侧车身线束推动穿过左侧轮罩外部总成上的索环，然后将线束从车辆上拆下。
更换
-

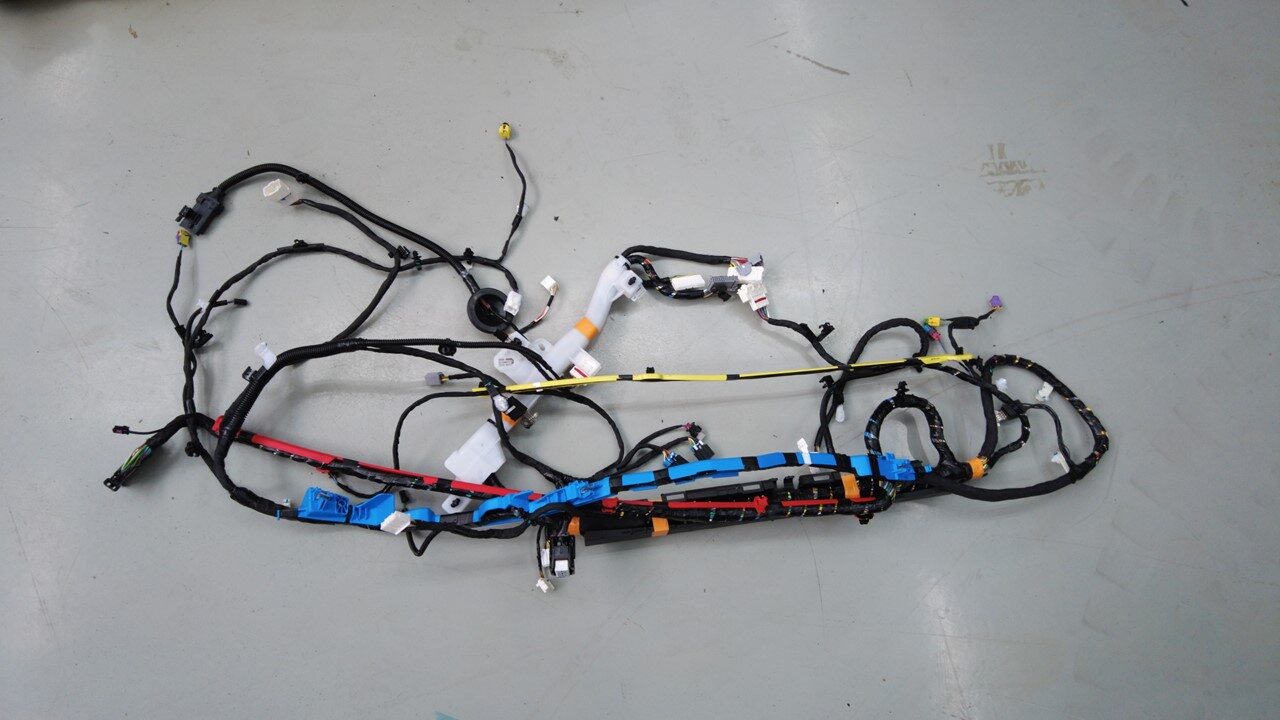

将左侧车身线束放置在车辆上，将其先穿过索环，然后推动穿过左侧轮罩外部总成。
注确保索环安装方向正确。
- 将车辆举升到适宜的作业高度。
-
紧固将左侧车身线束固定到后车底左侧区域的夹子（2 个）。
-
紧固黄色锁片并连接左后电子驻车制动 (EPB) 线束连接器。
- 紧固后饰板扩散器。请参阅 导流板 - 后保险杠饰板 ((拆卸和更换))。
-
取走轮挡，将车辆推离举升机，车辆移动到正确位置后重新放置好轮挡。
注建议寻求他人协助。以极慢的速度推动车辆移动一小段距离，必要时可关闭所有车门，以确保车辆在举升机上正确就位。
-
紧固将左侧车身线束固定到充电接口总成的夹子。
-
将左侧车身线束连接器（3 个）连接到充电接口总成上。
-
安装将左侧车身线束接地带固定到后备箱左侧区域的螺栓。10 Nm (7.4 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
-
将 LH 车身线束连接器 (x2) 连接到充电接口 ECU。
-

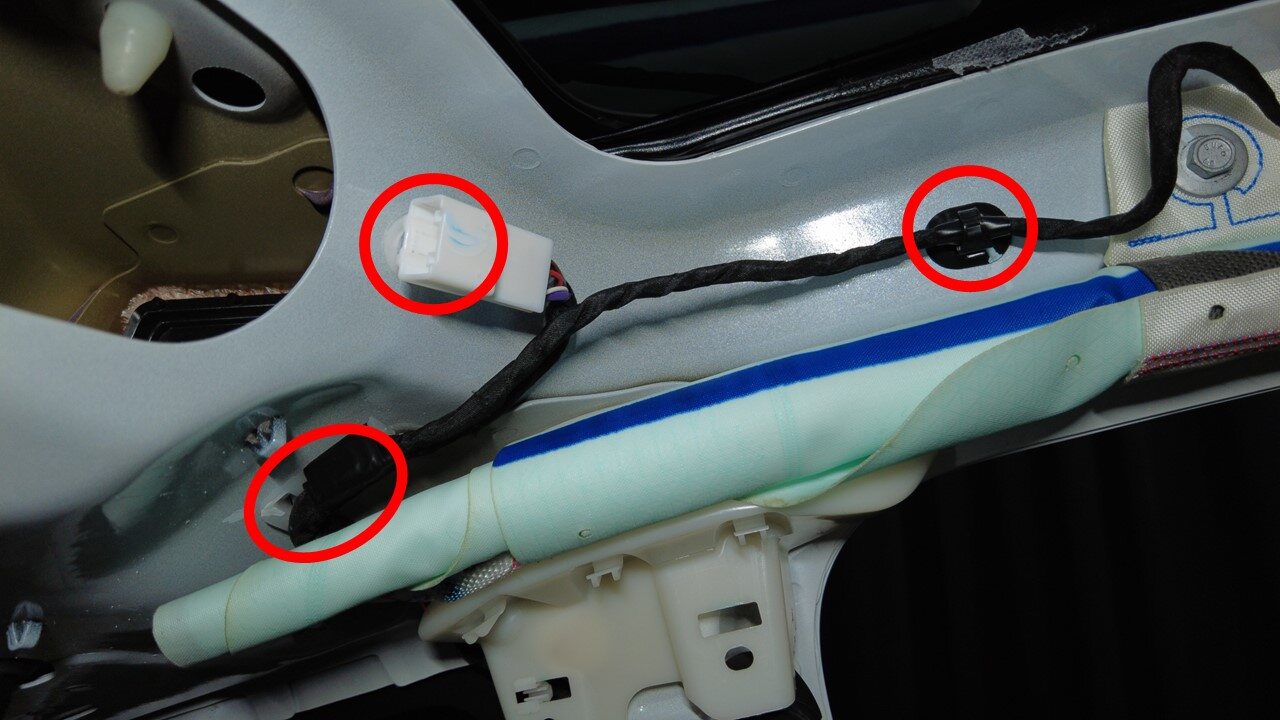

紧固左侧 C 柱区域周围的左侧车身线束夹（13 个）。
-
将左侧帘式气囊连接器按压到正确位置，直至听到清晰的锁止声。
-
连接左侧电动支柱连接器。
- 安装左侧 C 柱气囊斜面。请参阅 斜面 - 气囊 - C 柱 - LH（六座）（拆卸和更换）。
-
将第二排左侧卷收器连接器连接到正确位置，直至听到清晰的锁止声。
-
部分紧固将左后围板 NVH 部件固定到车身的卡子（2 个）。
-
紧固将左侧车身线束固定到后车身的夹子（2 个）。
-
紧固将左侧车身线束固定到后车身的夹子。
-

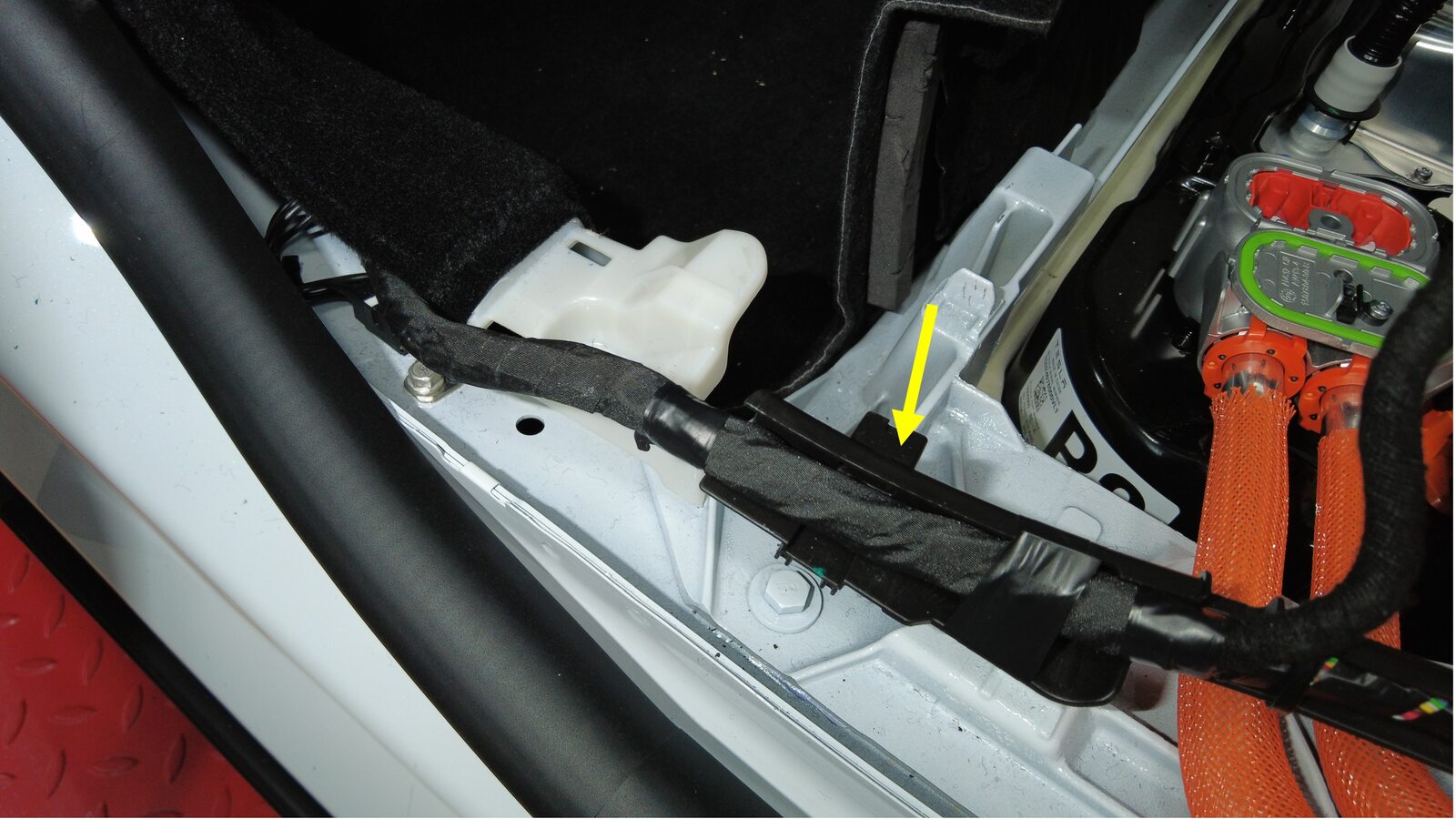

紧固将第二排左侧座椅线束固定到高压电池仓的夹子。
注确保将第二排座椅线束穿过地毯。
-
取走驾驶室左后地毯处的可充气袋。
-
安装将左侧车身线束接地带固定到左后门槛区域的螺栓。10 Nm (7.4 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
-
将左侧车身线束安装到前排座椅和中控台下方。
注确保布设左侧车身线束时没有阻力。
-
紧固夹子（3 个），将左后车门线束连接器安装到 B 柱区域。
-

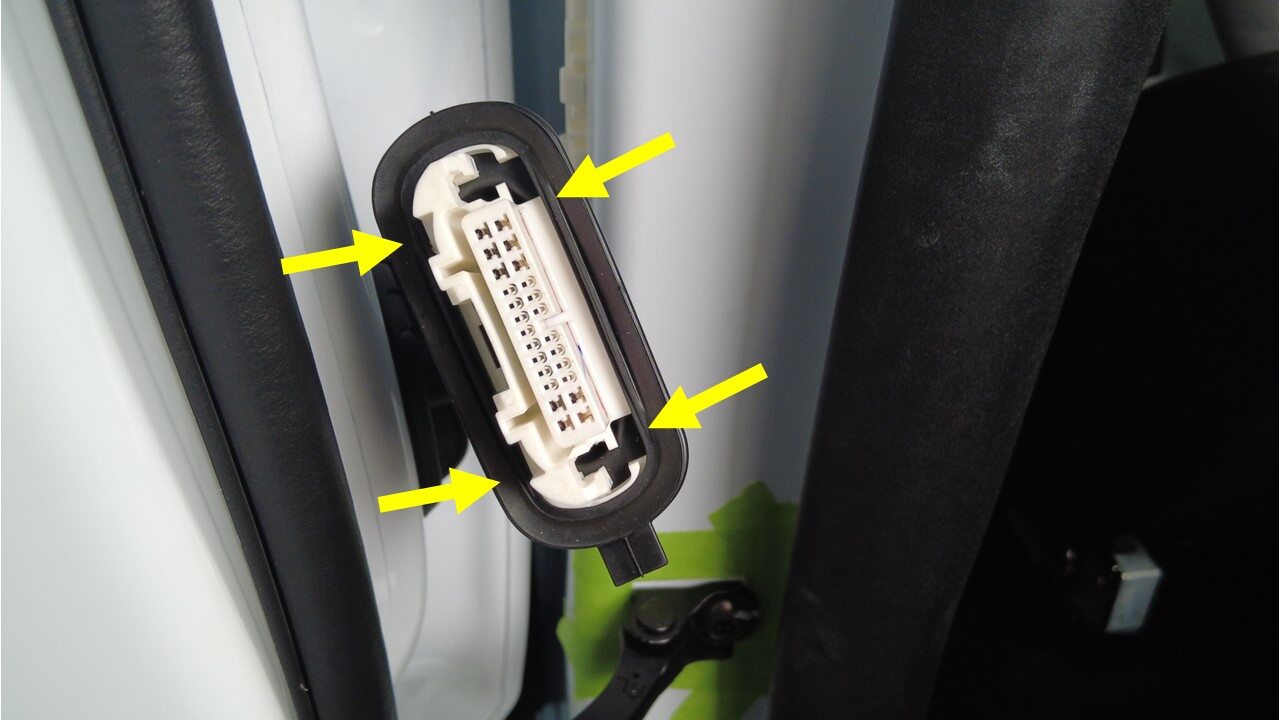

将索环连接器和左后车门线束安装到 B 柱上。

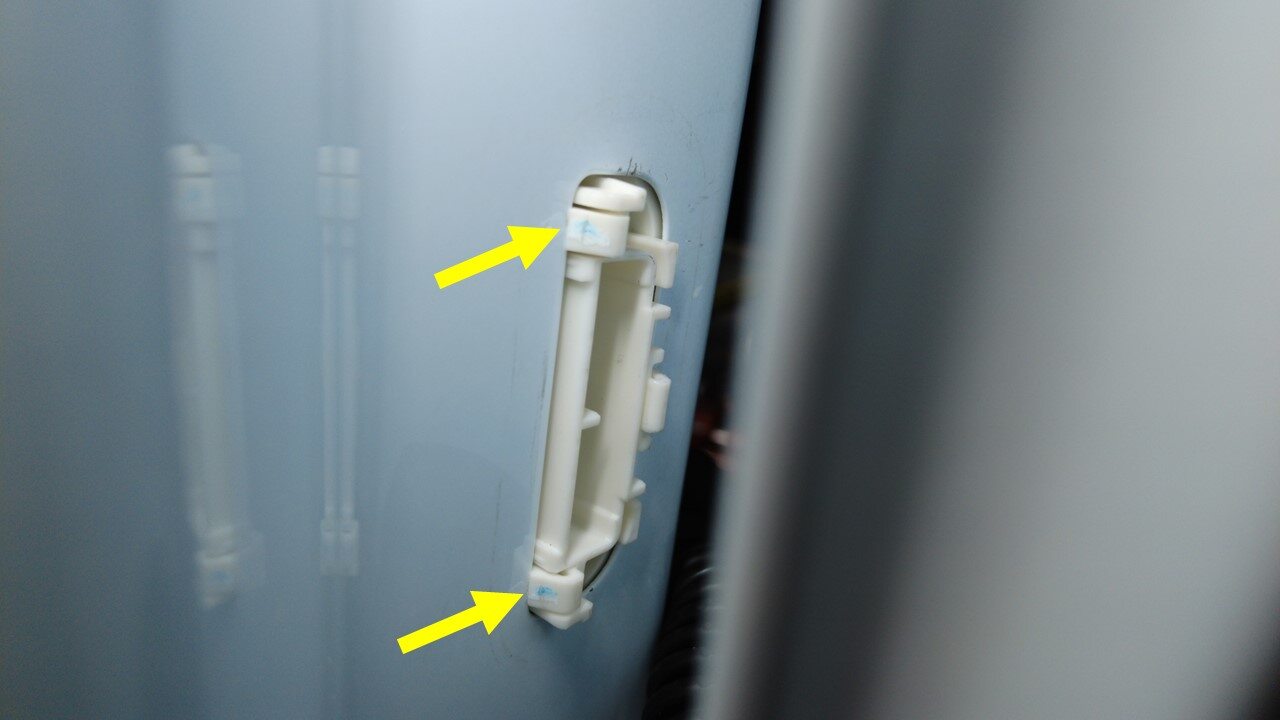

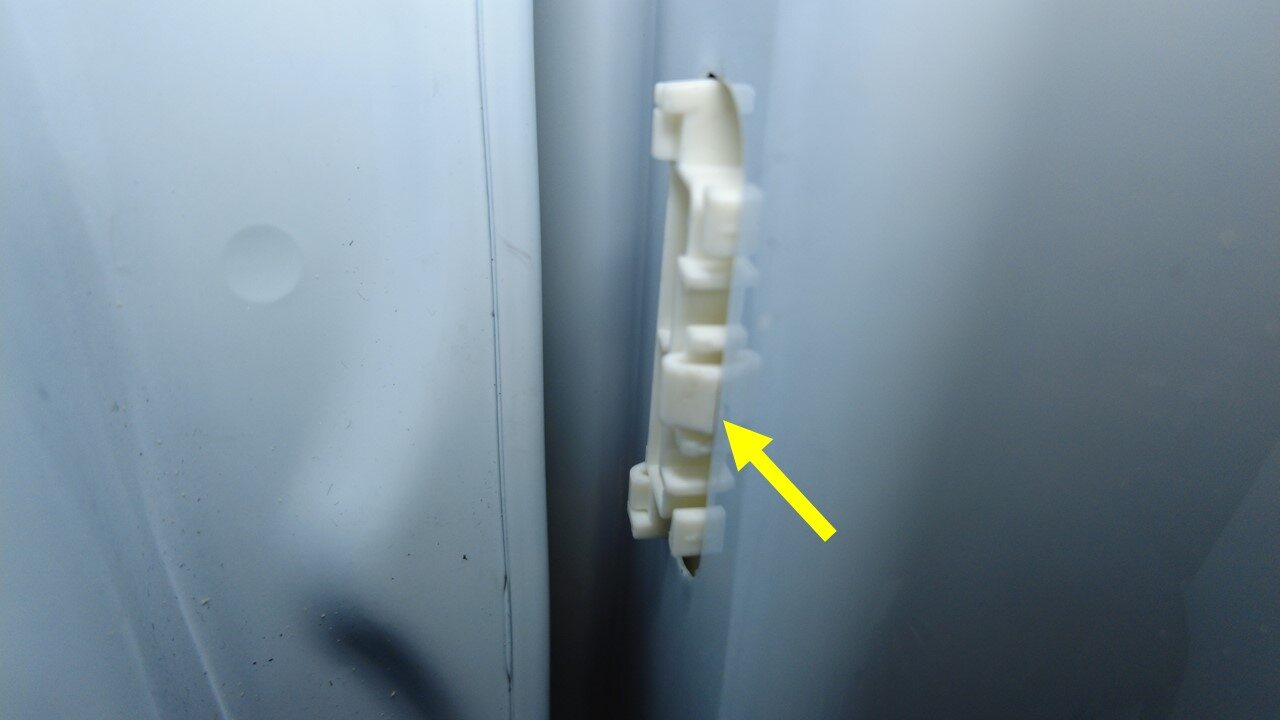

- 安装前，请先确认密封条已沿白色夹子完全就位。

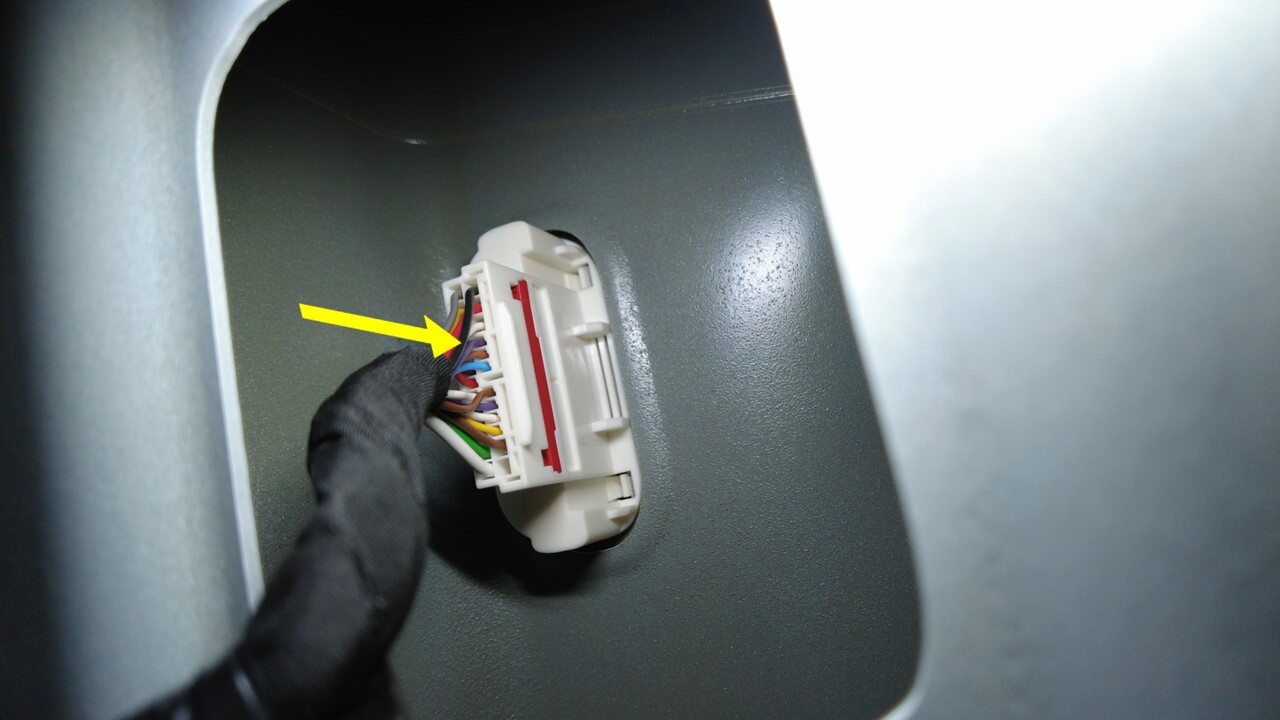

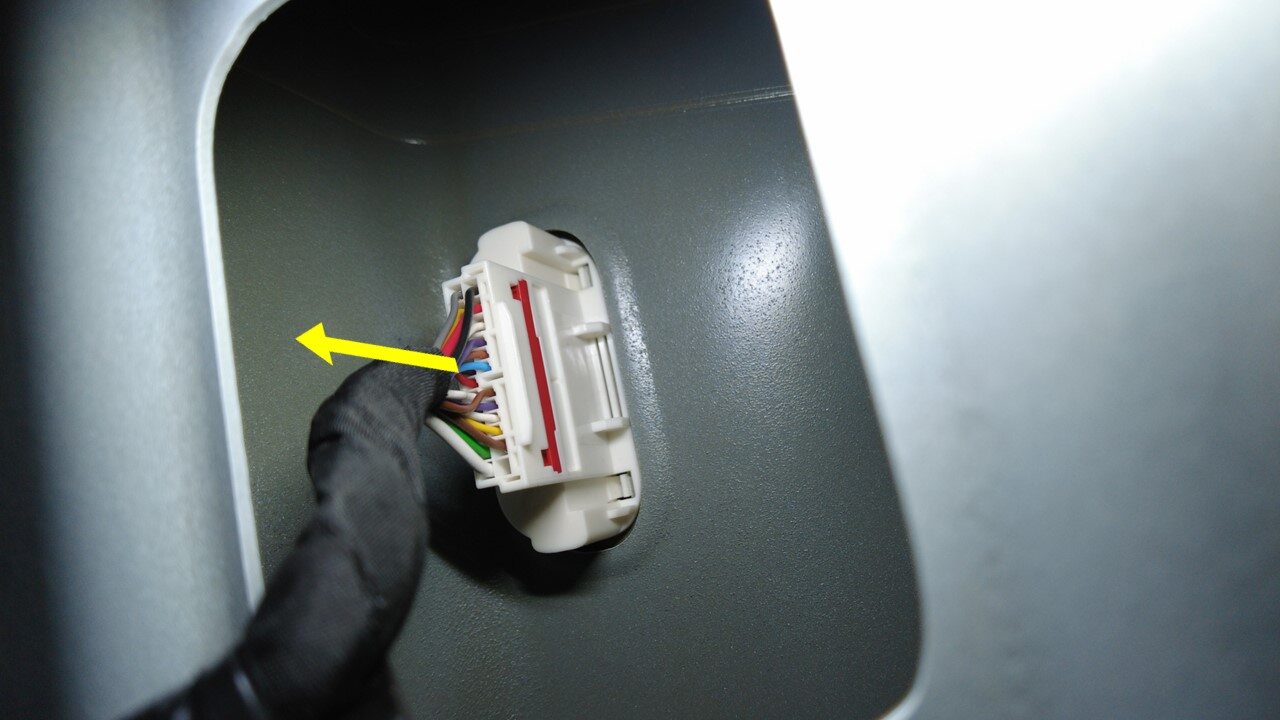

- 将左后车门线束压入左后车门线束连接器；保持连接器固定不动，直至听到清晰的锁止声。
- 安装完成后，轻轻拉动线束连接器以确保其紧固且车门线束索环已正确就位于 B 柱上。
-
连接左侧 B 柱加速度计传感器连接器。
-
将左前卷收器连接器（2 个）连接到正确位置，直至听到清晰的锁止声。
-
将线束穿过车身开口布设到饰板区域，然后紧固将左侧车身线束固定到 B 柱上部的夹子（3 个）。
-
紧固将左侧车身线束固定到 B 柱下部的夹子（6 个）。
- 安装左侧 B 柱 A 段风管。请参阅 风管 - HVAC 段 - B 柱送风 - 左（Model Y L） ((拆卸和更换))。
-
将左侧车身线束连接器（2 个）连接到右前座椅下方。
-
将左侧车身线束连接器连接到约束控制模块 (RCM) 上。
-

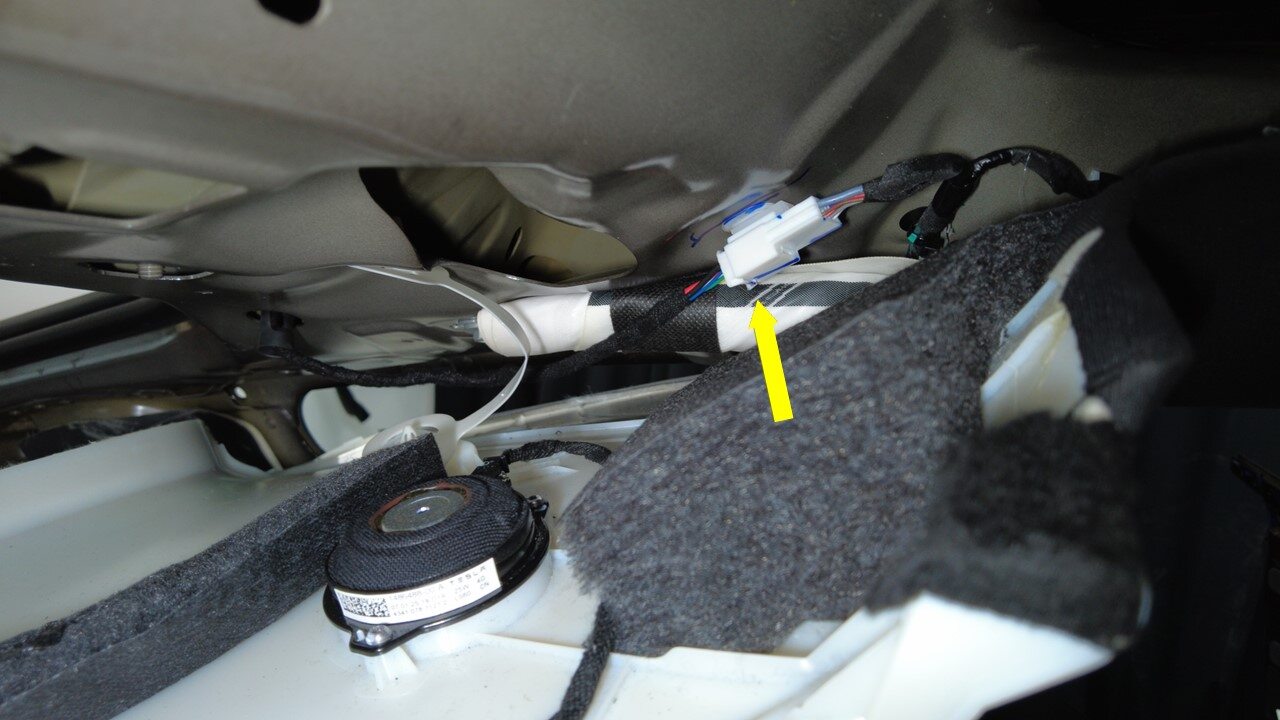

紧固将左侧车身线束固定到第三排顶篷风管的夹子。
-

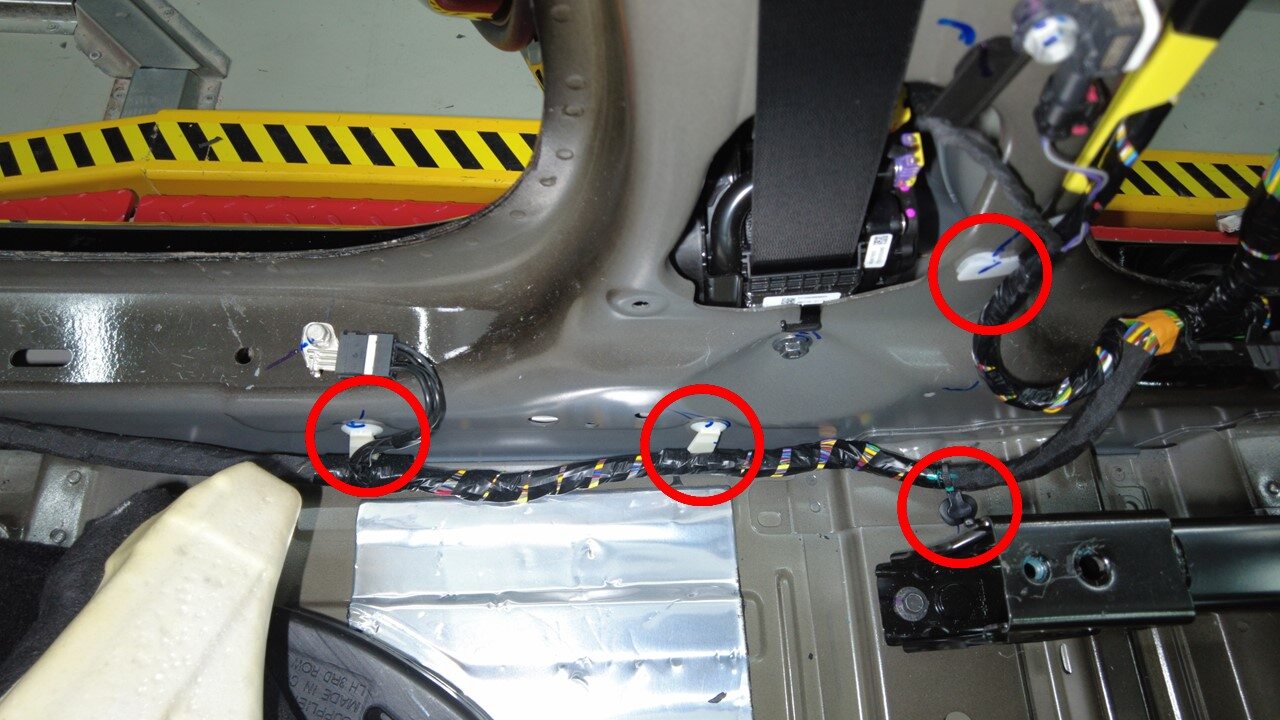

紧固将左侧车身线束固定到前排座椅和中控台下方的夹子（3 个）和导销。
-
对齐定位销并紧固将左侧车身线束固定到左前门槛的夹子（3 个）。
-

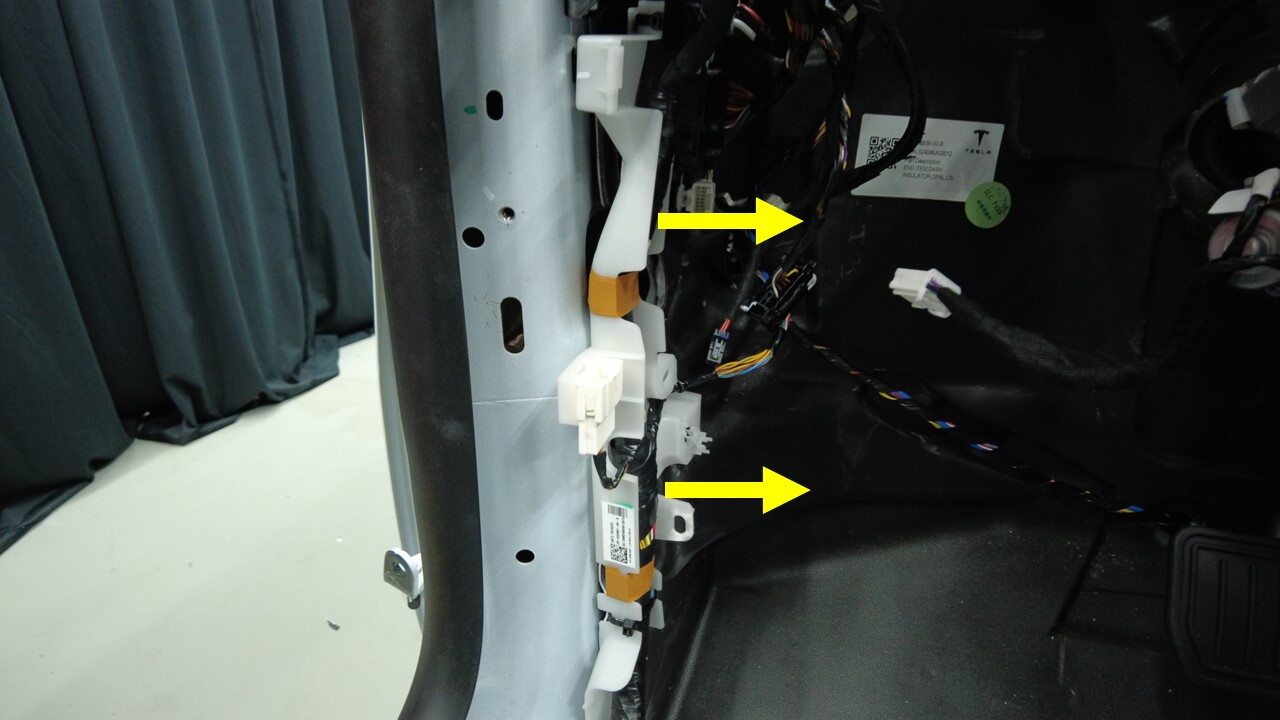

紧固将左侧车身线束固定到左侧 A 柱的夹子（3 个）。
-
连接顶篷线束连接器。
-
安装将主前线束接地固定到左侧 A 柱的螺栓。10 Nm (7.4 lbs-ft)TIp推荐使用以下工具
- 10 毫米深套筒
-

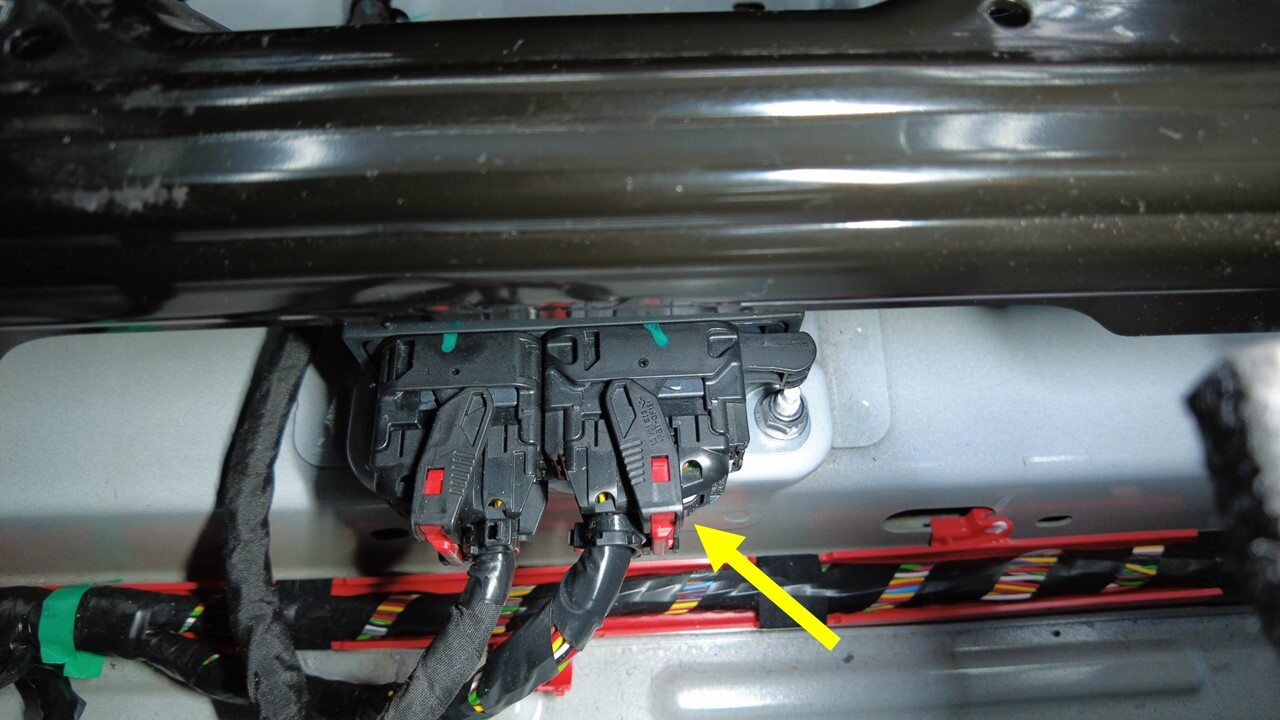

将 J2、J4 和 J5 车身连接器连接到左侧车辆控制器上。
-
连接主前线束 X909 连接器。
- 安装 LH B 柱饰板。请参阅 总成 - B 柱贴花 - 左 ((拆卸和安装))。
- 安装左侧 B 柱 B 段风管。请参阅 风管 - B 柱下部段 - B 柱送风 - 左（Model Y L） ((拆卸和更换))。
- 安装驾驶室左前和右前地毯。请参阅 驾驶室地毯 - 前 - 左 ((拆卸和更换)) 和 驾驶室地毯 - 前 - 右 ((拆卸和更换))。
- 安装中控台总成。请参阅 中控台（不带卡片钥匙总成）（六座）（拆卸和安装）。
- 安装第三排 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左（Model Y L） ((拆卸和更换))。
- 安装后备箱左侧饰板总成。请参阅 后备箱左侧饰板 - 后车底（Model Y L） ((拆卸和更换))。
- 安装 LH 和 RH 前座椅。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
- 安装第二排左侧座椅。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
- 退出电子驻车制动 (EPB) 维护模式。
-
移走轮挡
- 升起所有车窗，关闭所有车门。
