电机 - 座椅靠背 - 第一排座椅（Model Y L） ((拆卸和更换))
校正代码
13010201302
FRT
0.48
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将座椅滑轨固定到座椅座垫框架的外侧螺栓（2 个） |
 38 Nm (28.0 lbs-ft) |
|
更换 | 1660192-00-A |
拆卸
- 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
-

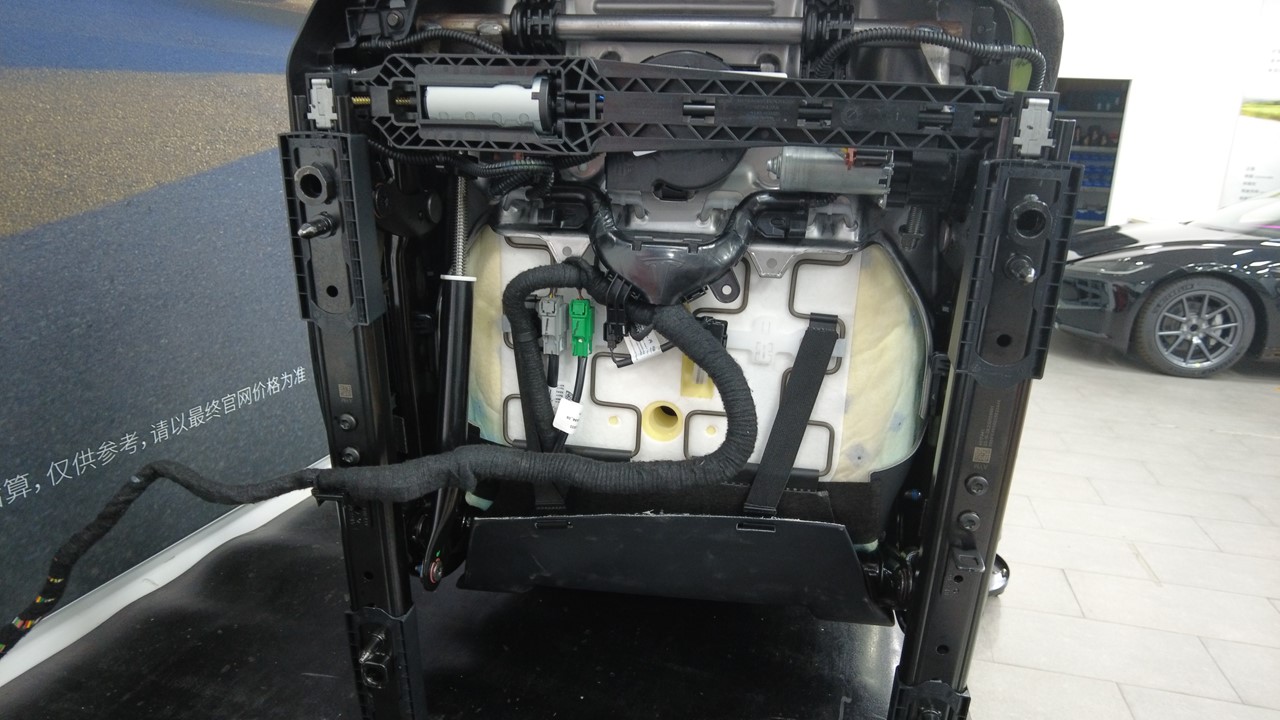

调整座椅，以接触其底部。
-

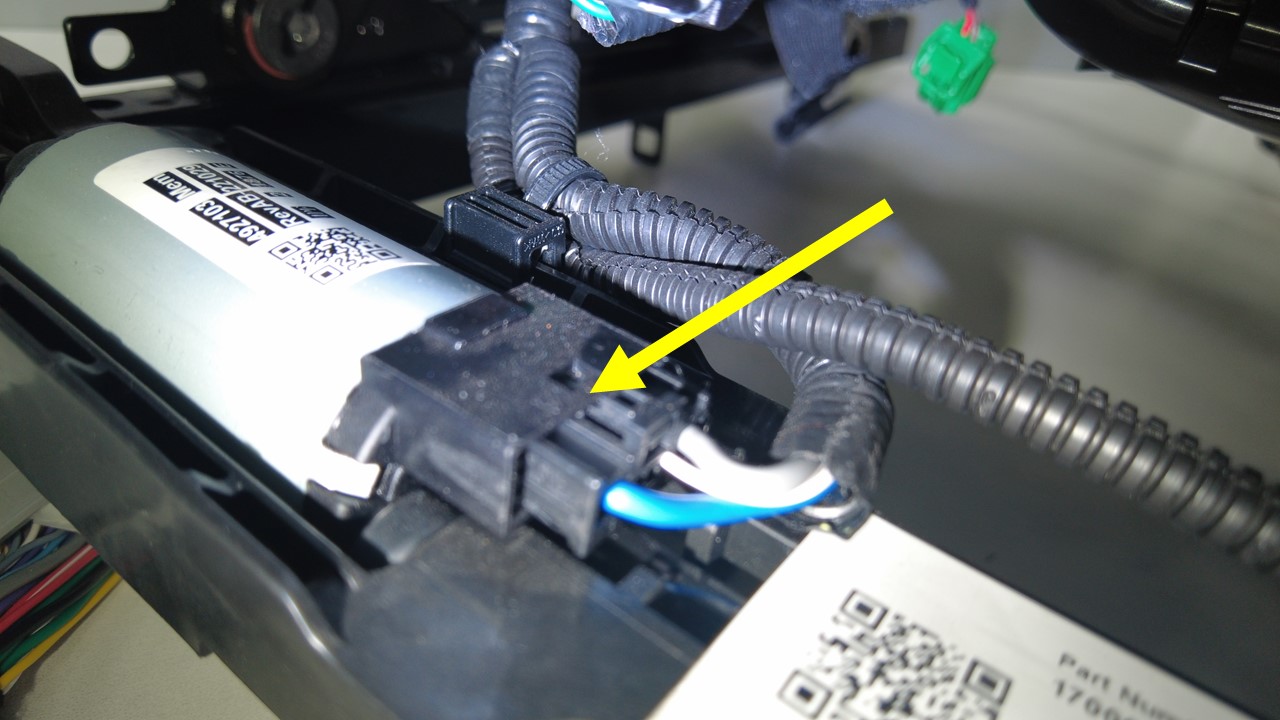

断开左侧座椅滑轨电机连接器上的电气线束。
-
在协助下，将线束夹（3 个）从座椅滑轨电机桥架总成上拆下。
-
拆下并弃用将座椅滑轨固定到座椅座垫框架的外侧螺栓（2 个）。
TIp推荐使用以下工具
- 梅花 T50 套筒
-

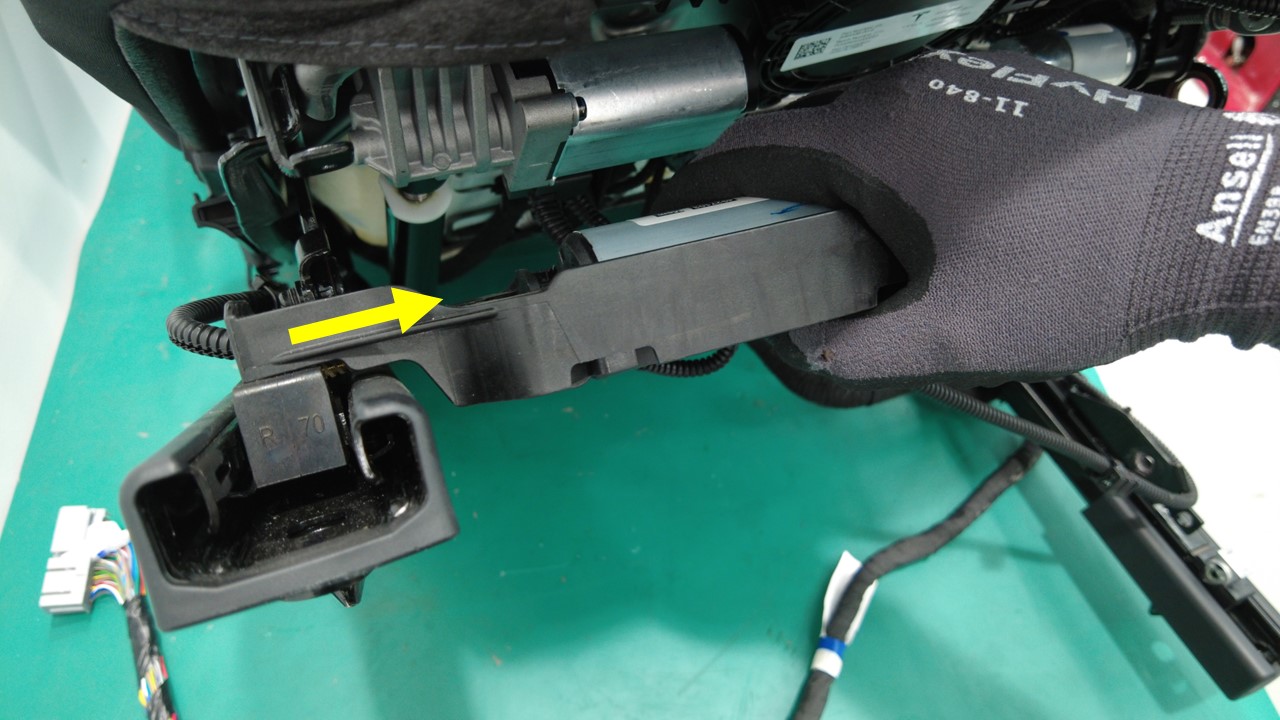

在协助下，将外侧座椅滑轨从滑轨电机桥架上松开。

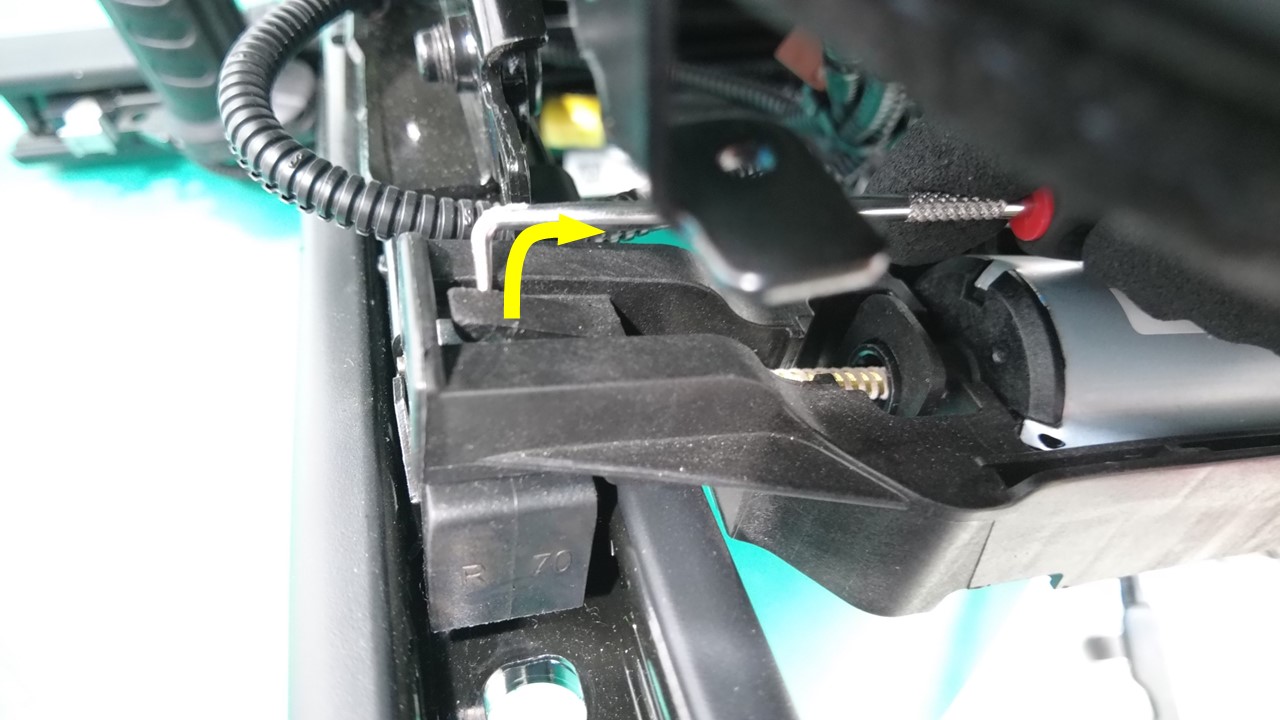

注撬开滑轨电机桥架锁片，将外侧座椅滑轨滑离，即可松开。
-

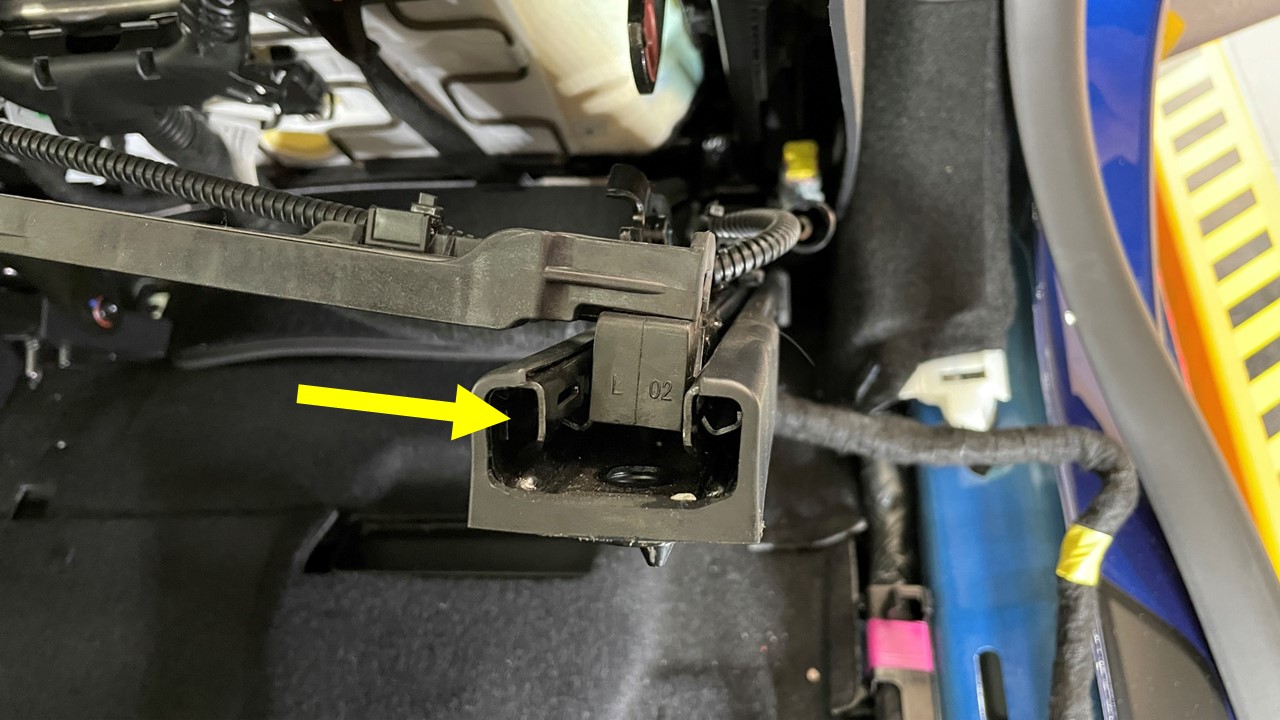

将滑轨电机桥架从内侧座椅滑轨上松开，然后将电机桥架从车辆上拆下。

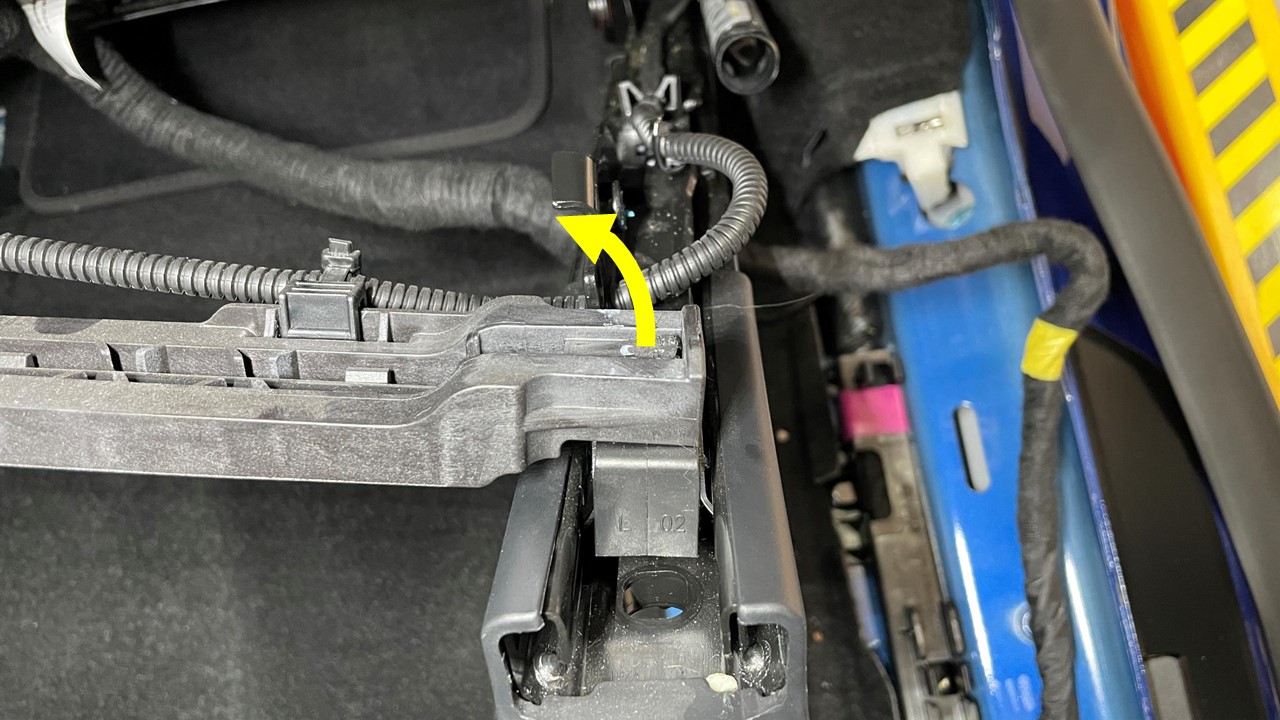

注撬开滑轨电机桥架锁片，将滑轨电机桥架滑离内侧滑轨。
安装
-

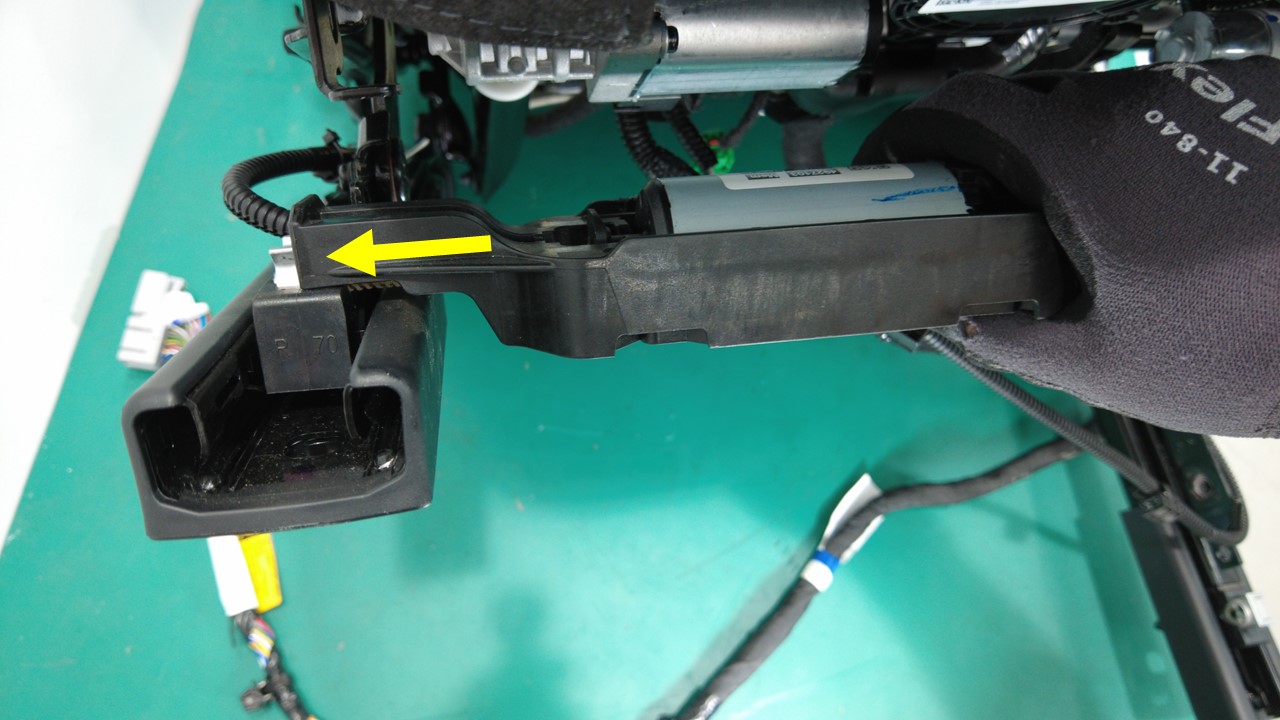

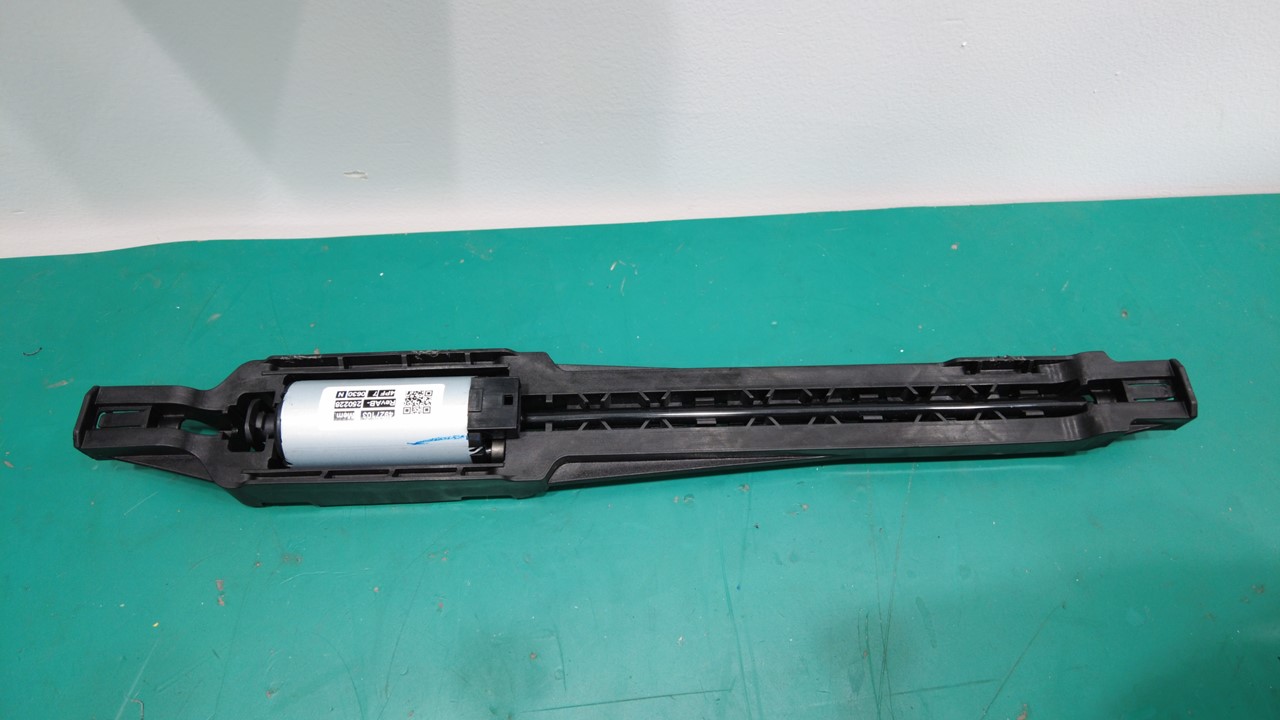

在协助下，将左前座椅滑轨电机桥架总成安装到内侧座椅滑轨上。

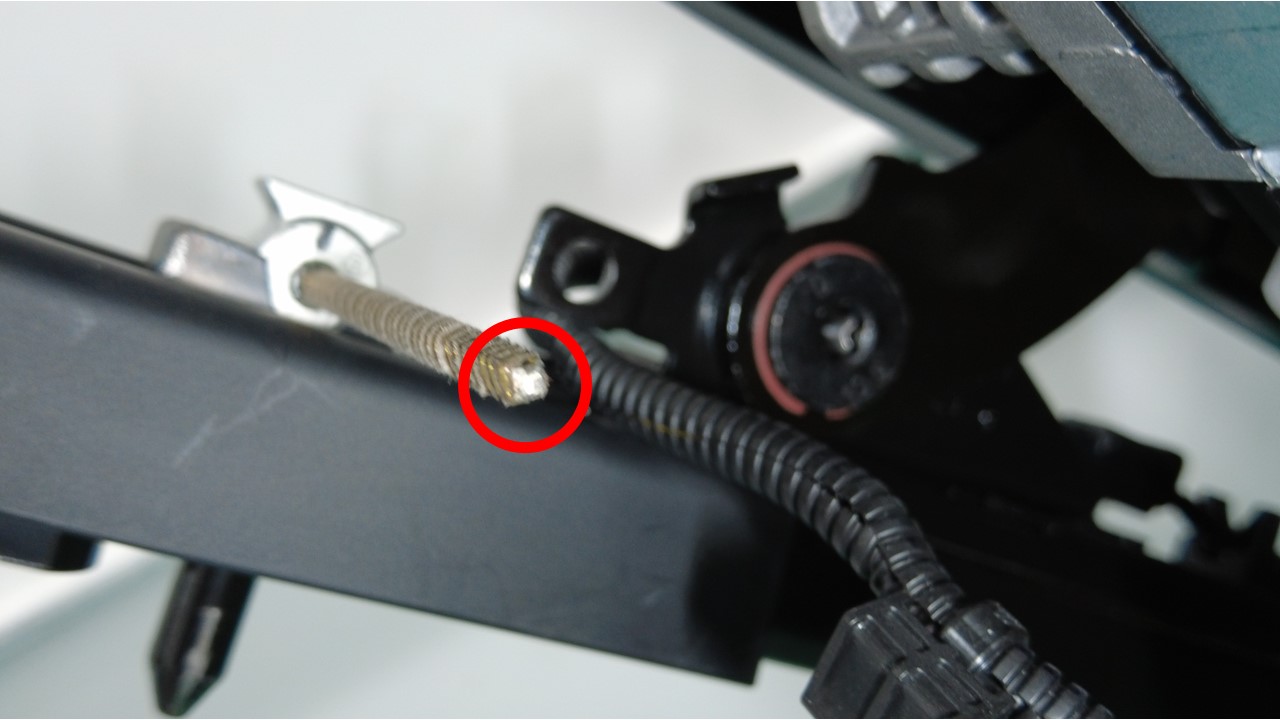

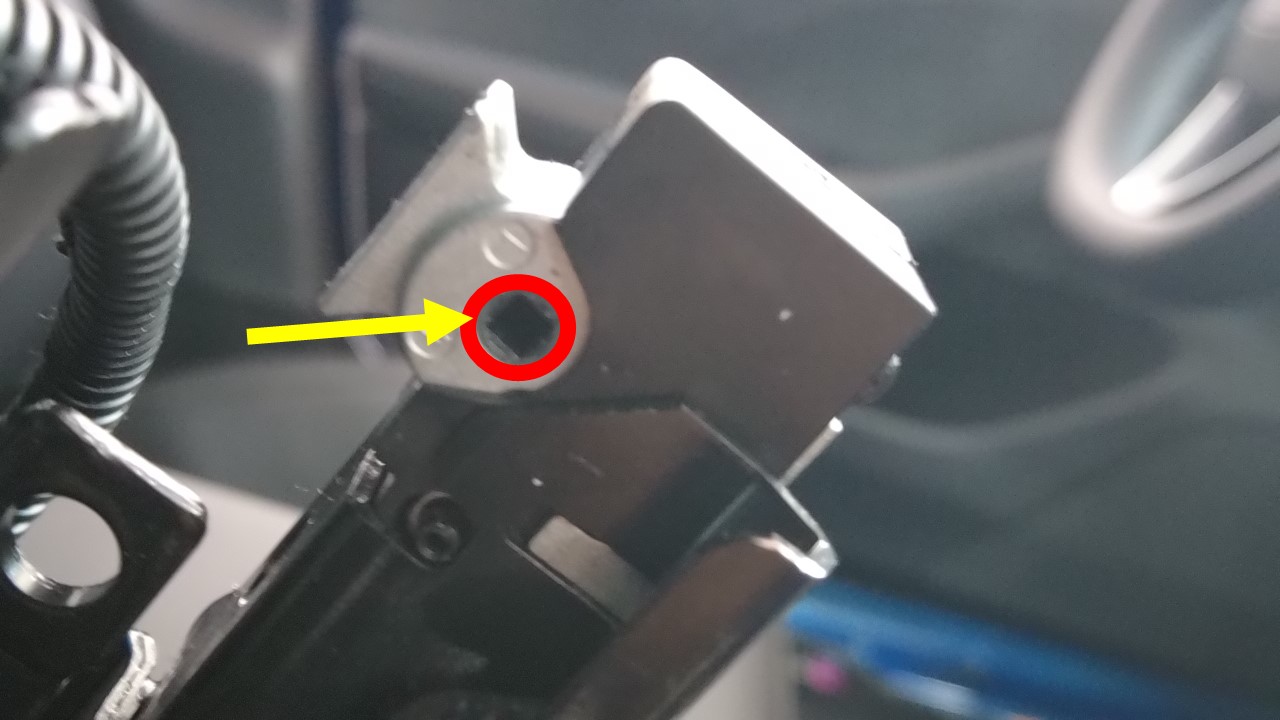

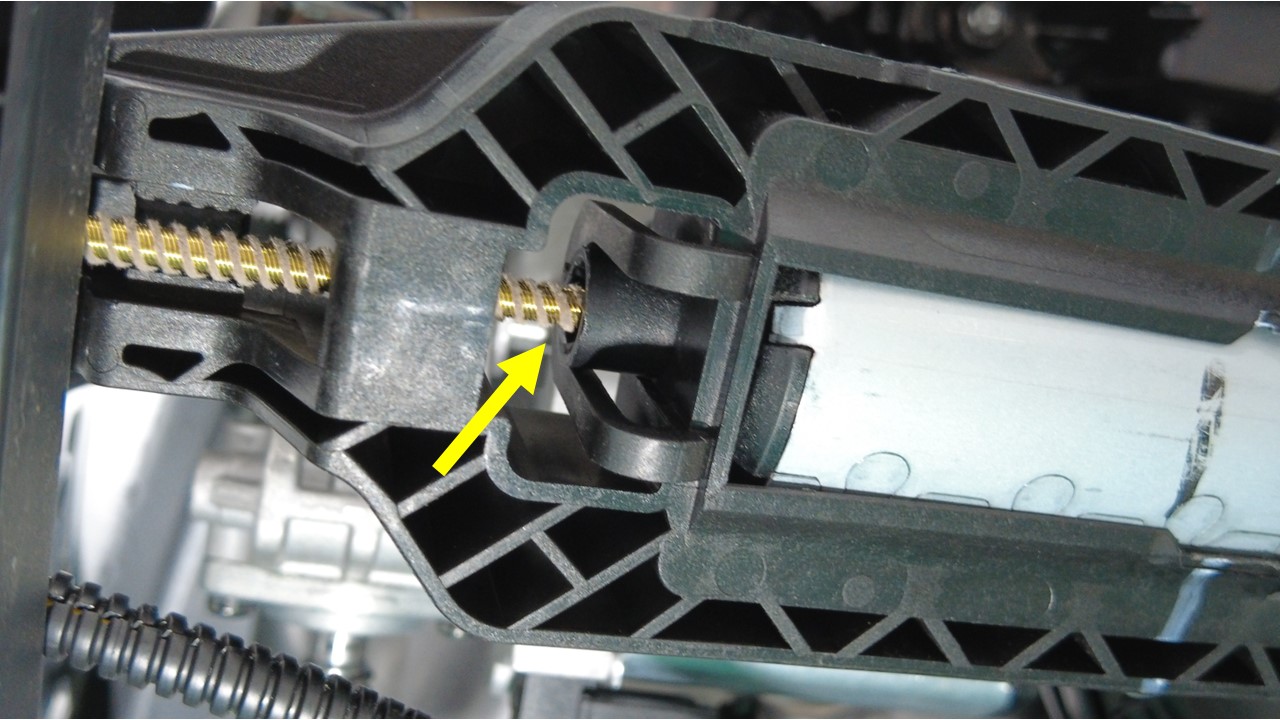

注滑轨电机电缆是方形键控型，必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨，直至其完全就位。
-
将外侧座椅滑轨安装到左前座椅滑轨电机桥架总成。

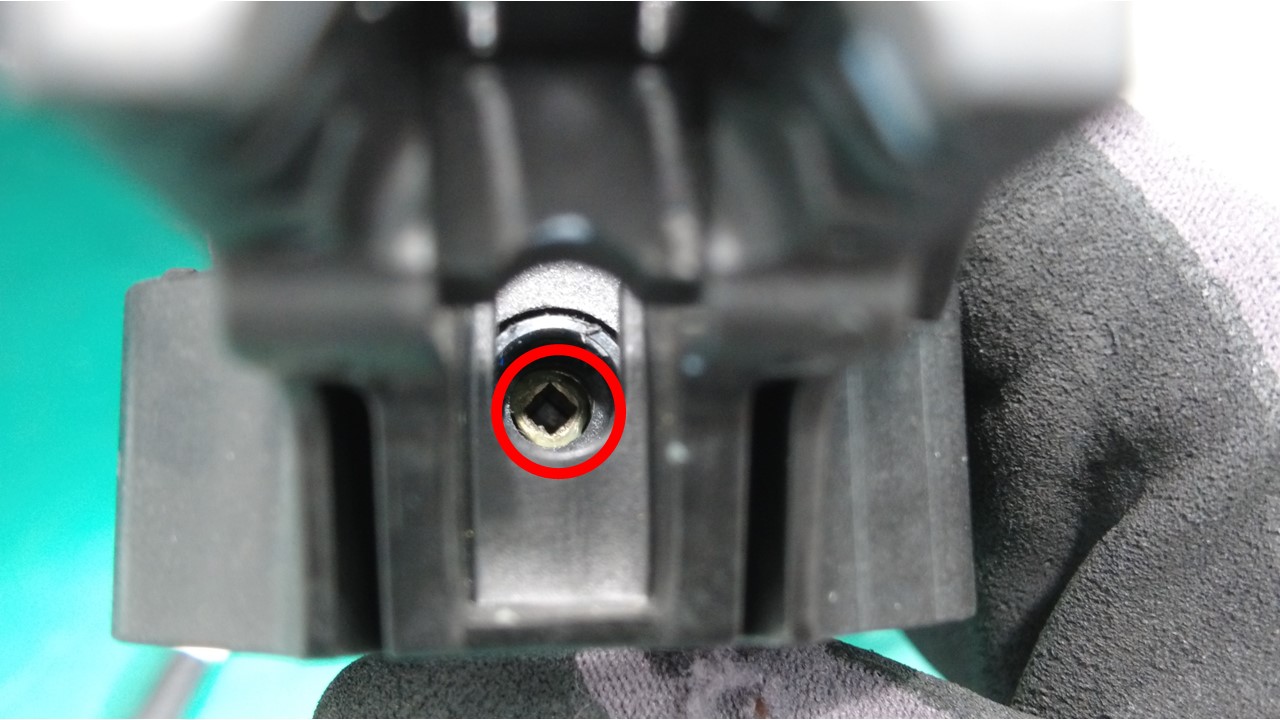

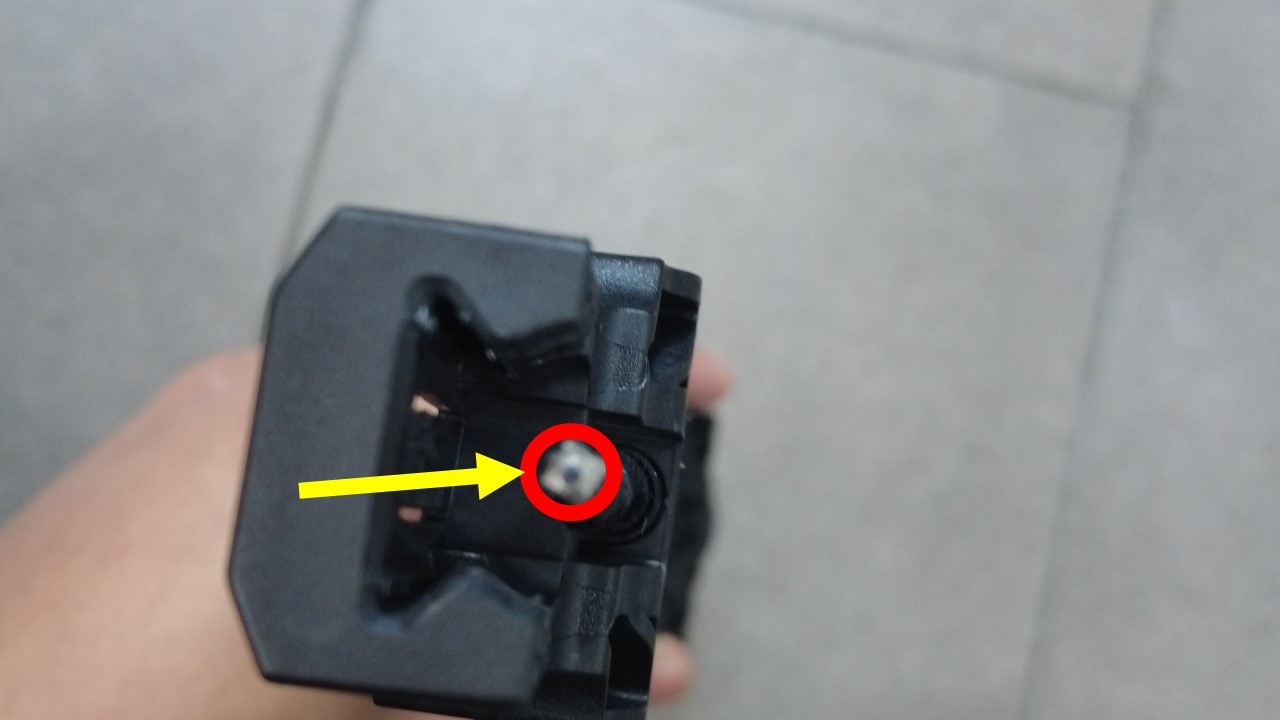

注滑轨电机电缆是方形键控型，必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨，直至其完全就位。
-
将电气线束连接到左侧座椅滑轨电机连接器。
-

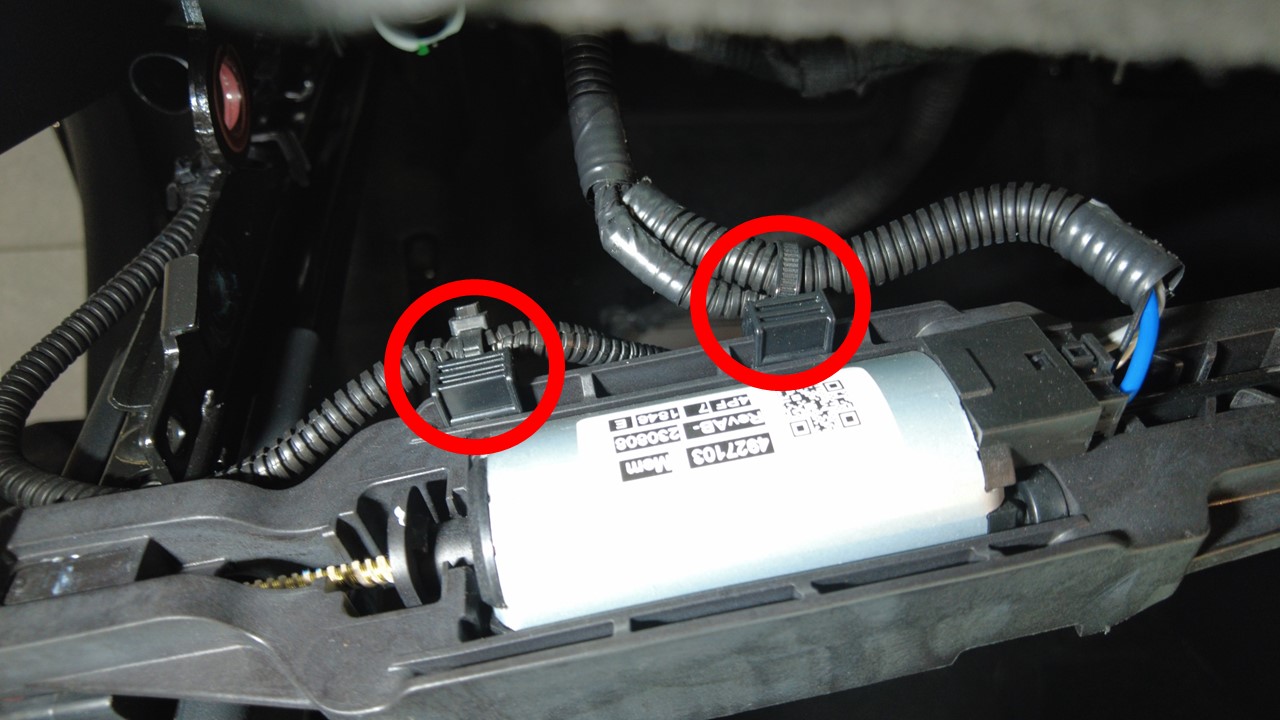

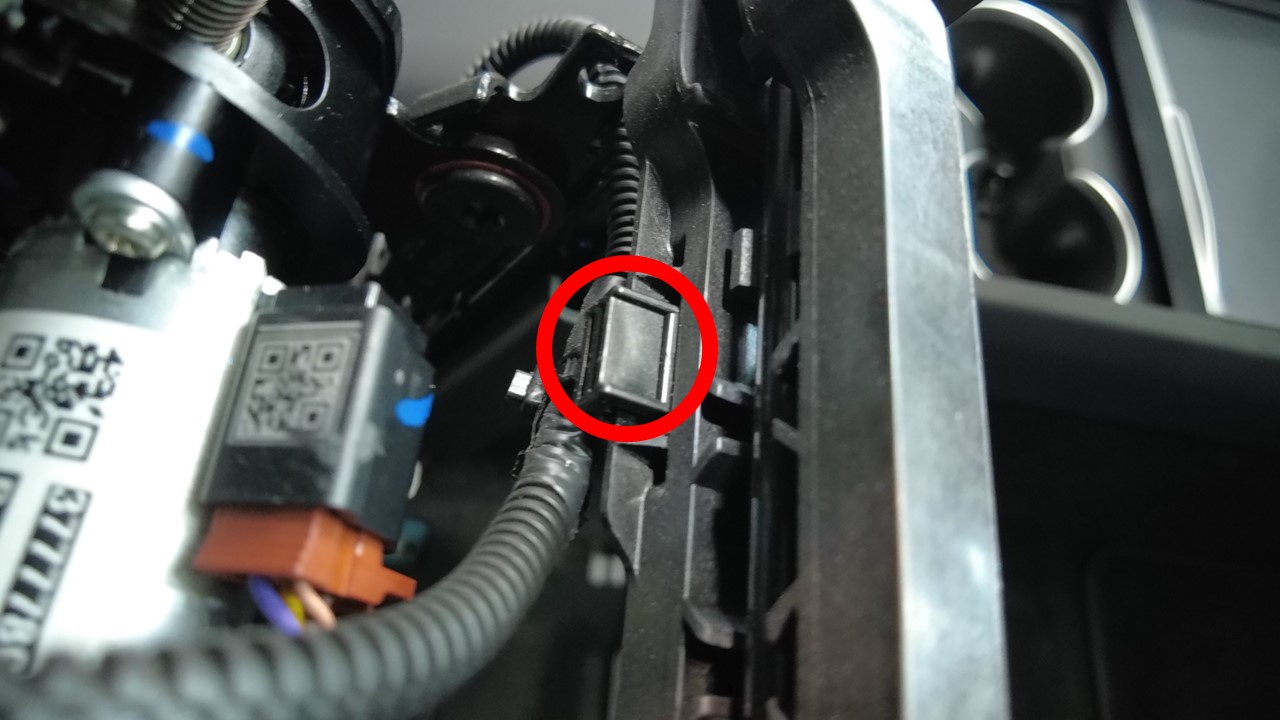

在协助下，将线束夹（3 个）安装到左前座椅滑轨电机桥架总成。
-
安装新的外侧螺栓（2 个），将座椅滑轨固定到座垫框架。38 Nm (28.0 lbs-ft)TIp推荐使用以下工具
- 梅花 T50 套筒
- 立起驾驶位座椅总成。
- 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
