手套箱 ((拆卸和更换))

校正代码 1405010302 FRT 0.30 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-25: 添加了通过触摸屏打开手套箱盖门的步骤。

扭矩规格

表 1. 扭矩规格手套箱 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将手套箱总成固定到仪表板支架的螺钉(4 个)
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
重复使用

拆卸

  1. 拆下 RH 仪表板端盖。请参阅 仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))
  2. 仅适用于北美车辆:拆下 RH 膝部气囊。请参阅 膝部气囊 - 右 ((拆卸和更换))

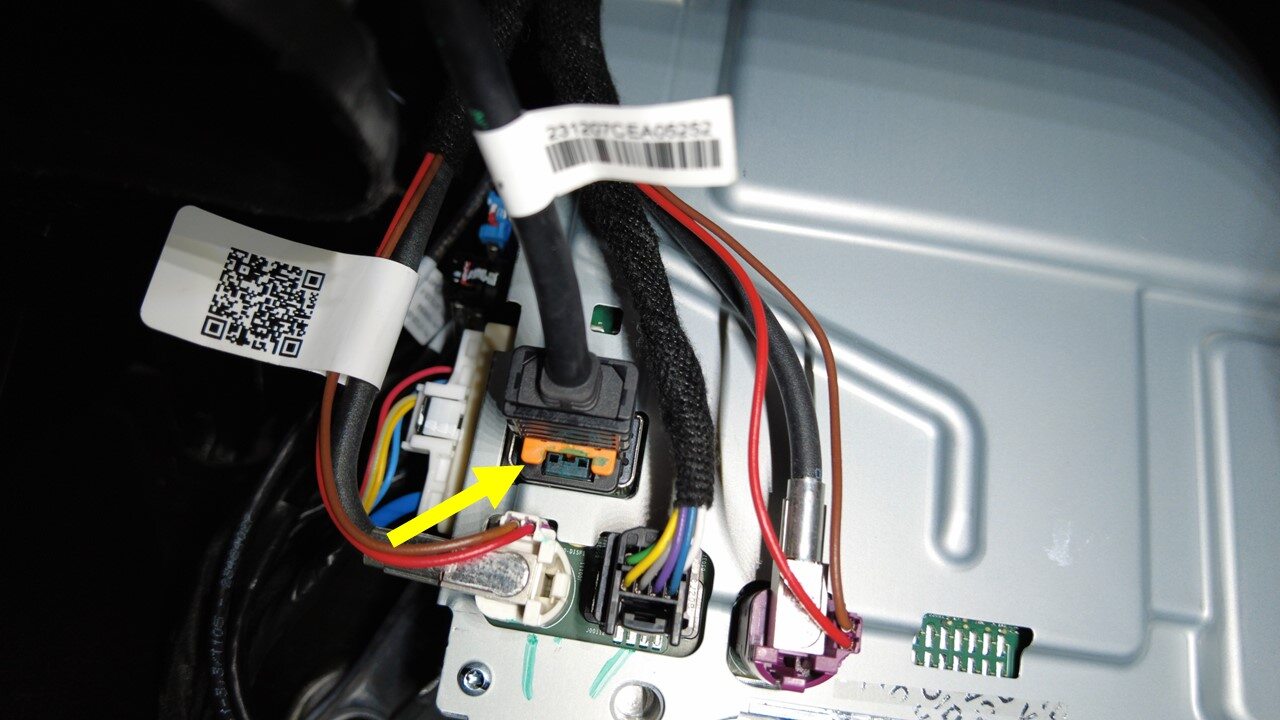

  3. 松开锁片,然后松开连接器以将手套箱 USB 线缆从车载电脑上断开。

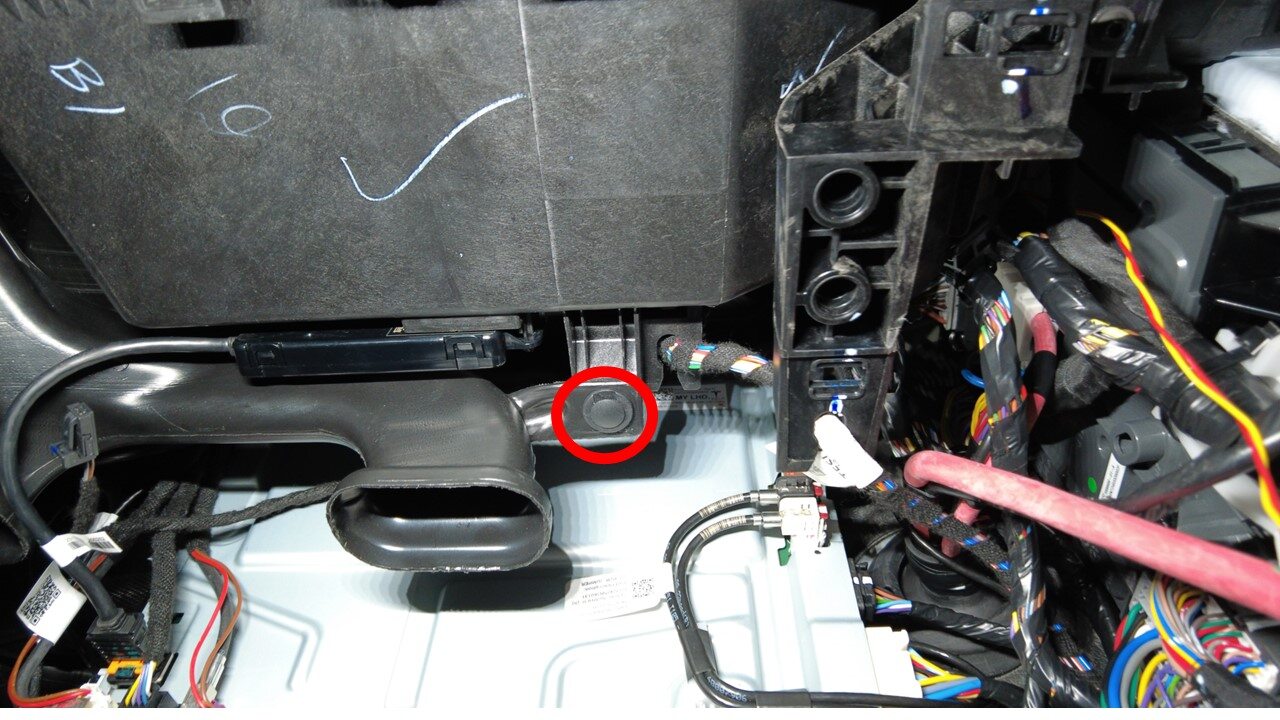

  4. 将用于固定副驾位脚部空间风管的卡子从手套箱上拆下。

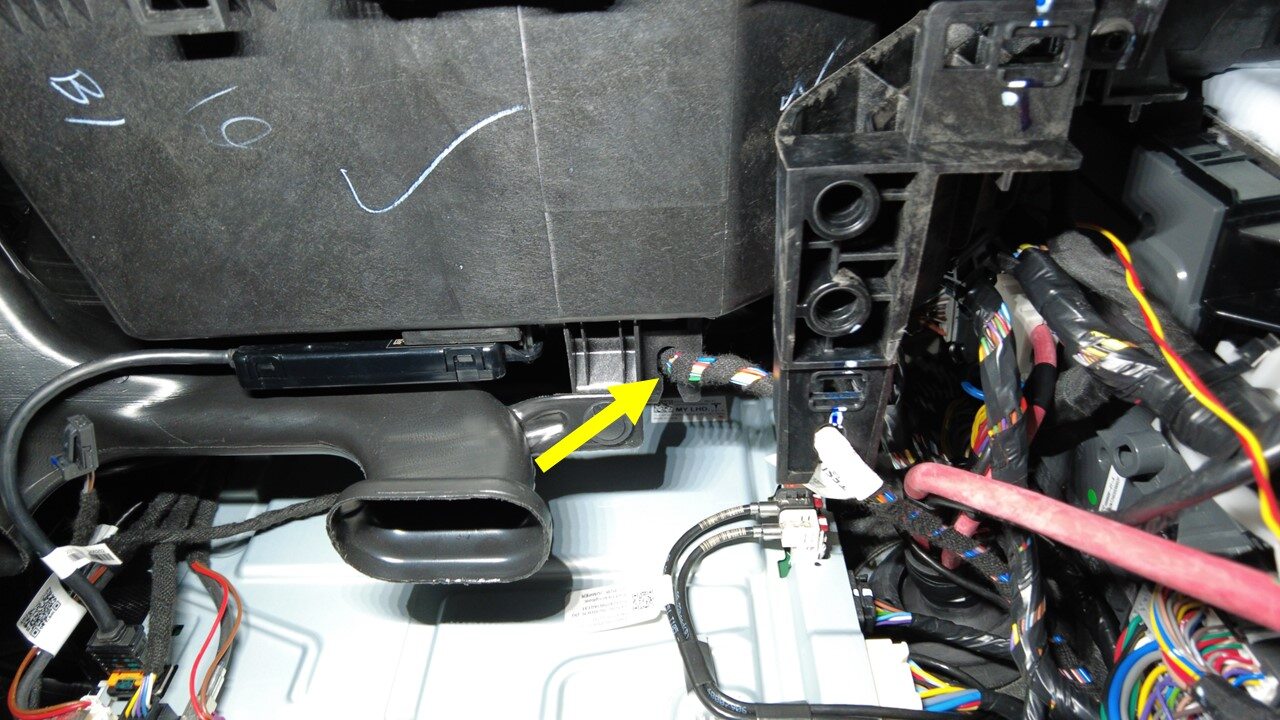

  5. 将仪表板线束从手套箱上拆下。

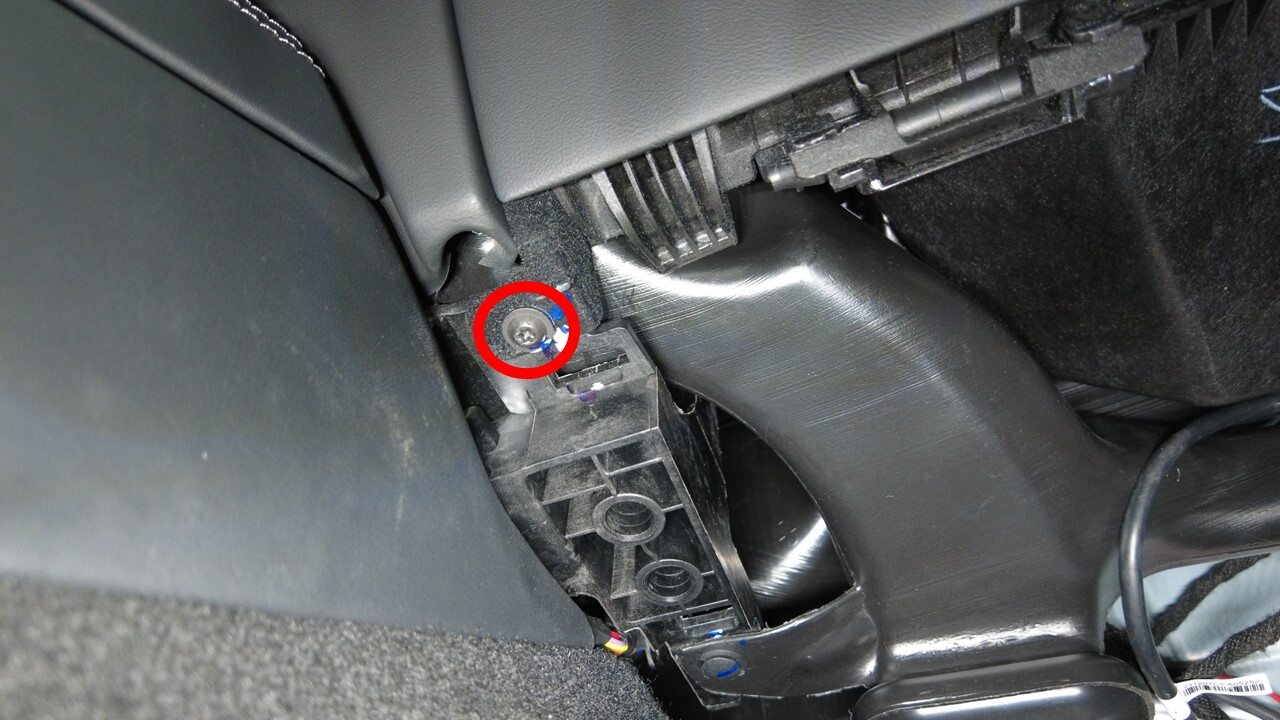

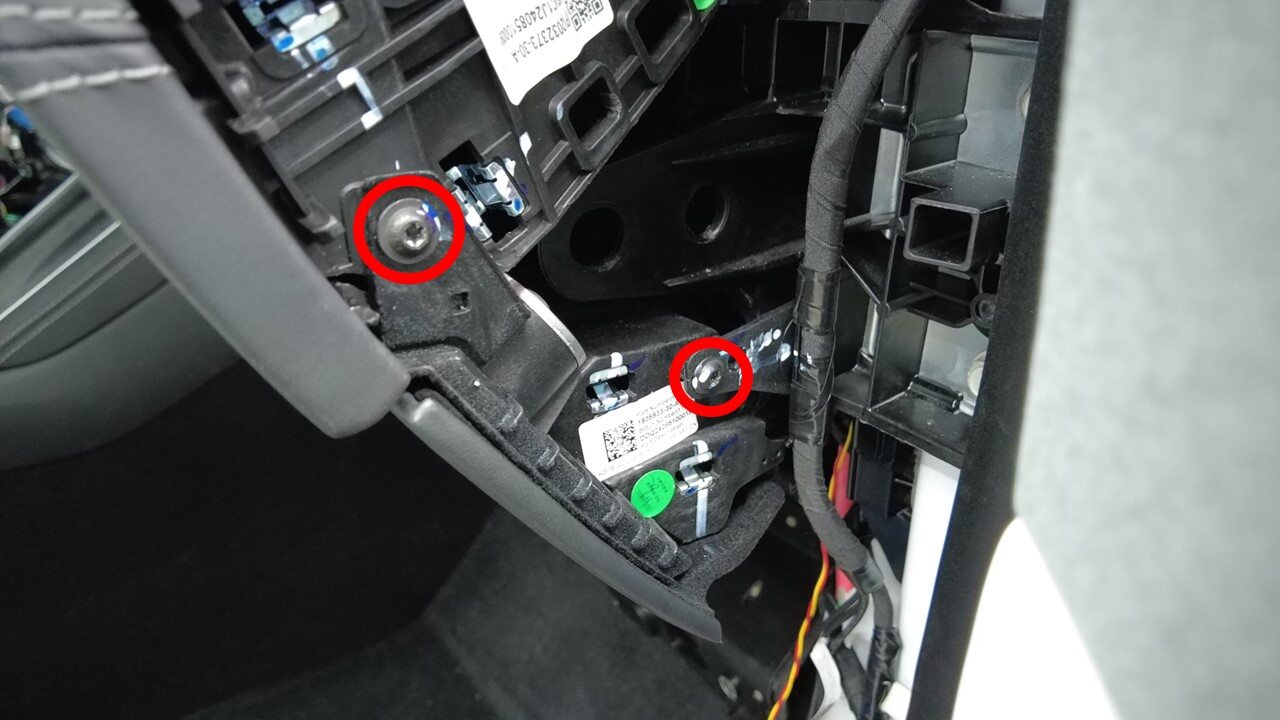

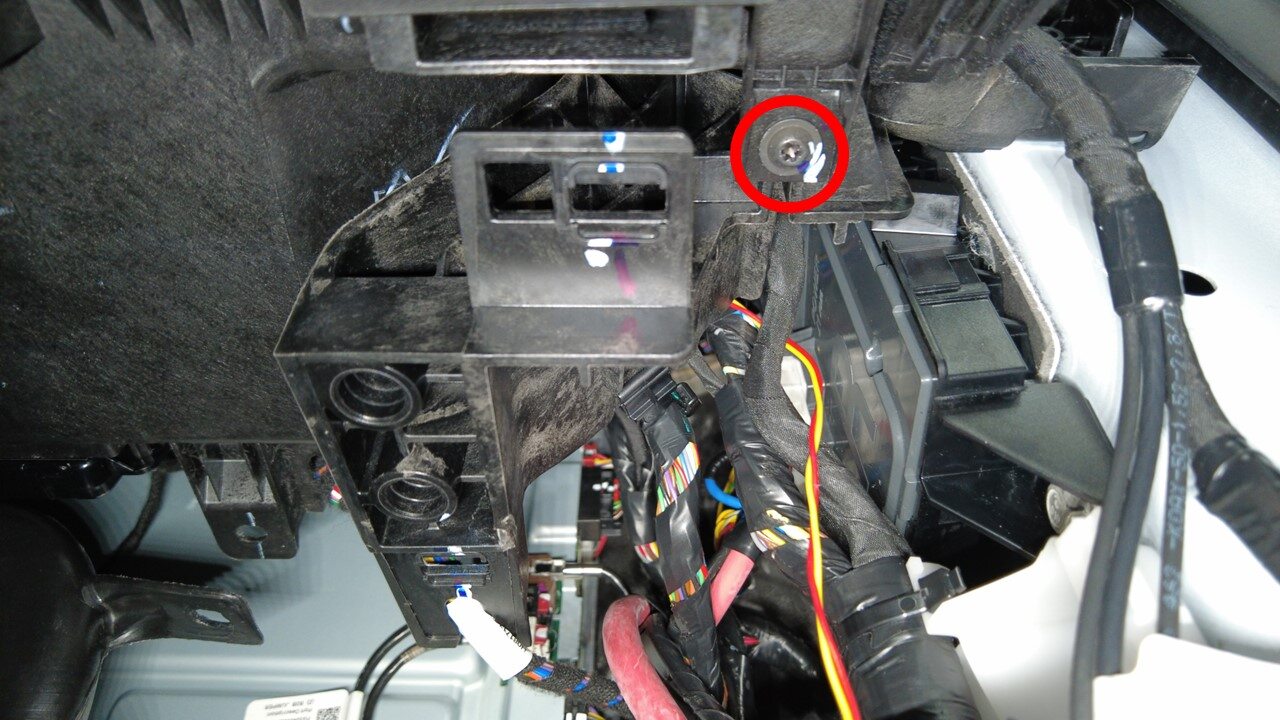

  6. 拆下将手套箱固定到仪表板支架的螺钉(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
  7. 在触摸屏上,点击Controls > Glovebox以打开手套箱盖门。

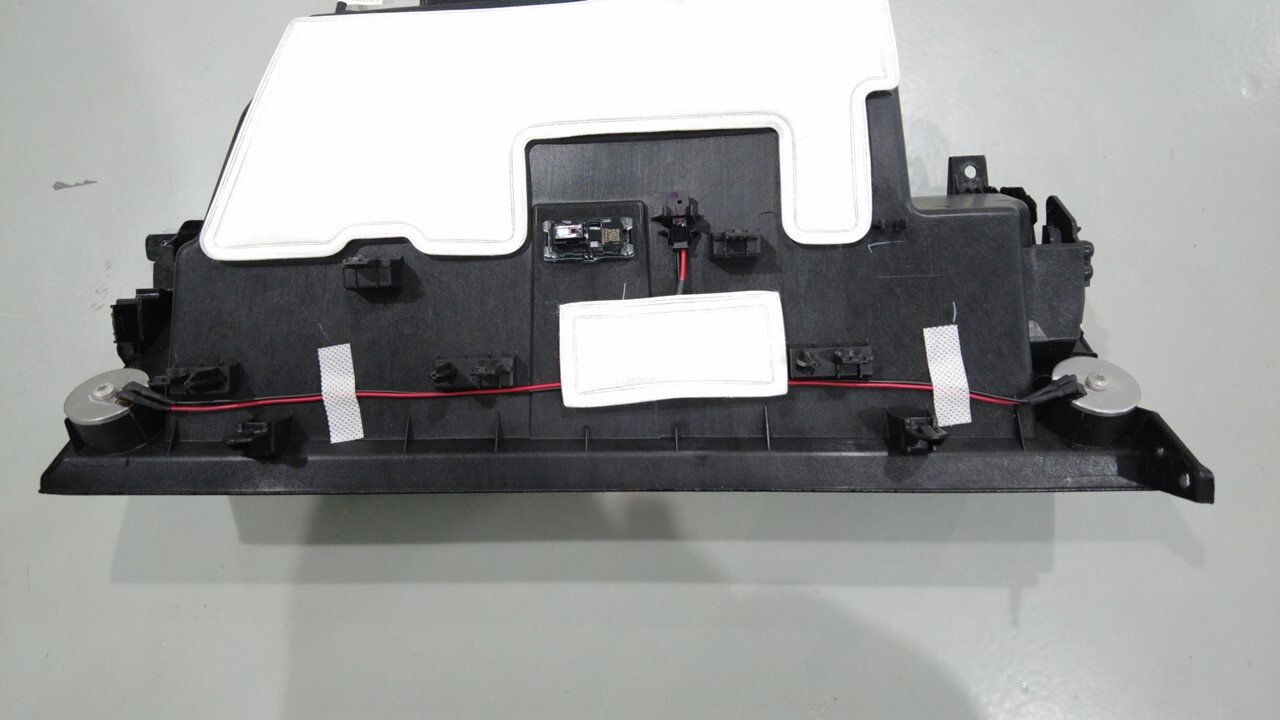

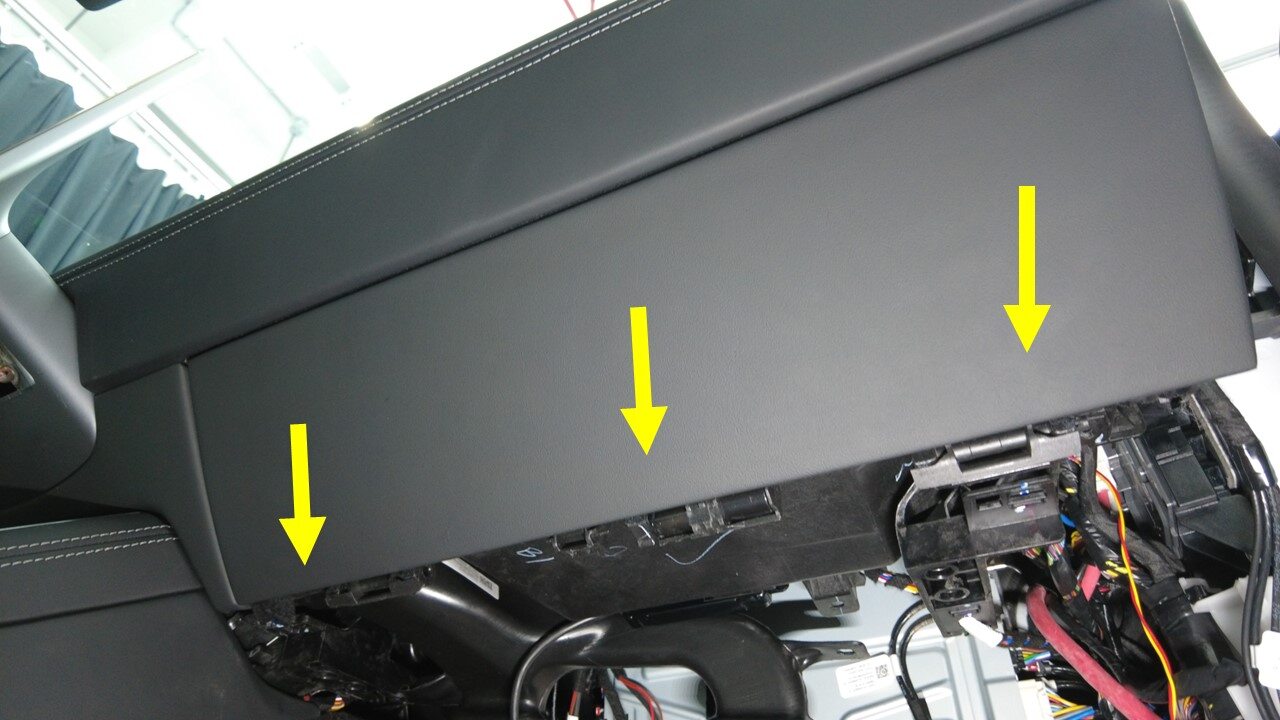

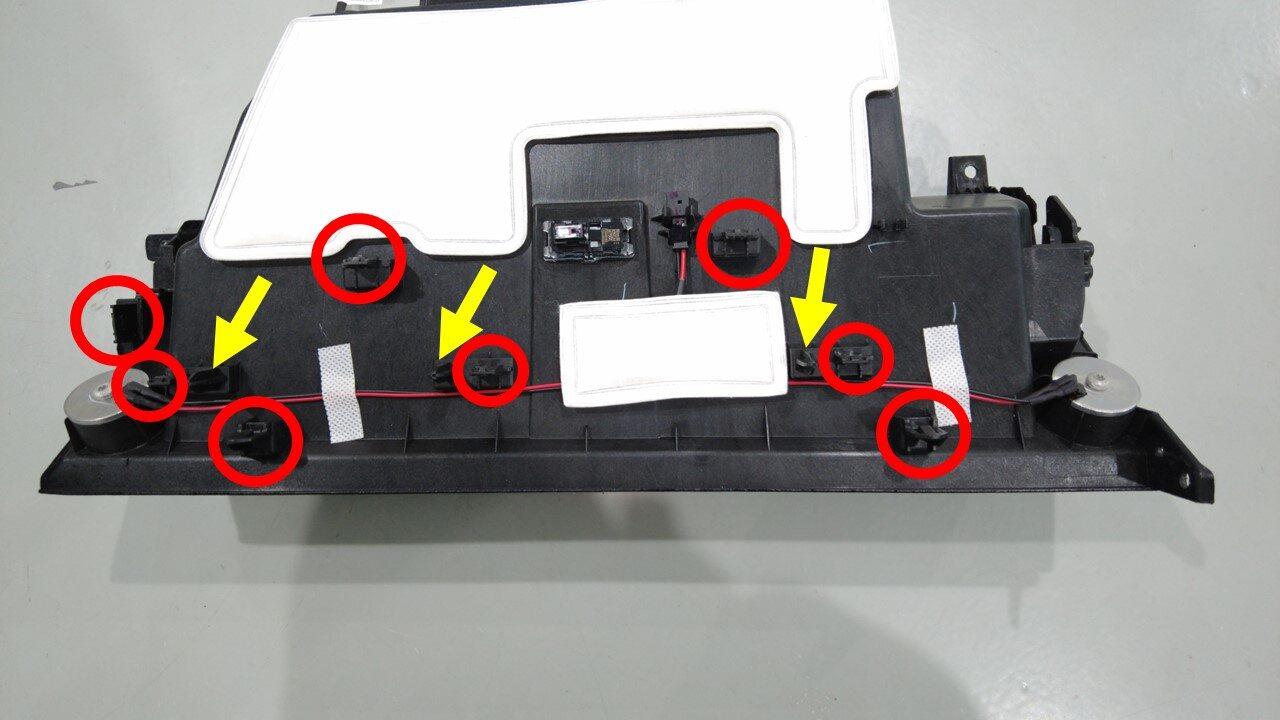

  8. 松开将手套箱固定到仪表板支架的卡子(8 个)和定位销(3 个),然后小心地将手套箱从内侧向外拉动。
    Informational PurposesAn informational icon, calling your attention
    由于固定夹较紧,请谨慎操作,避免损坏皮革表面。

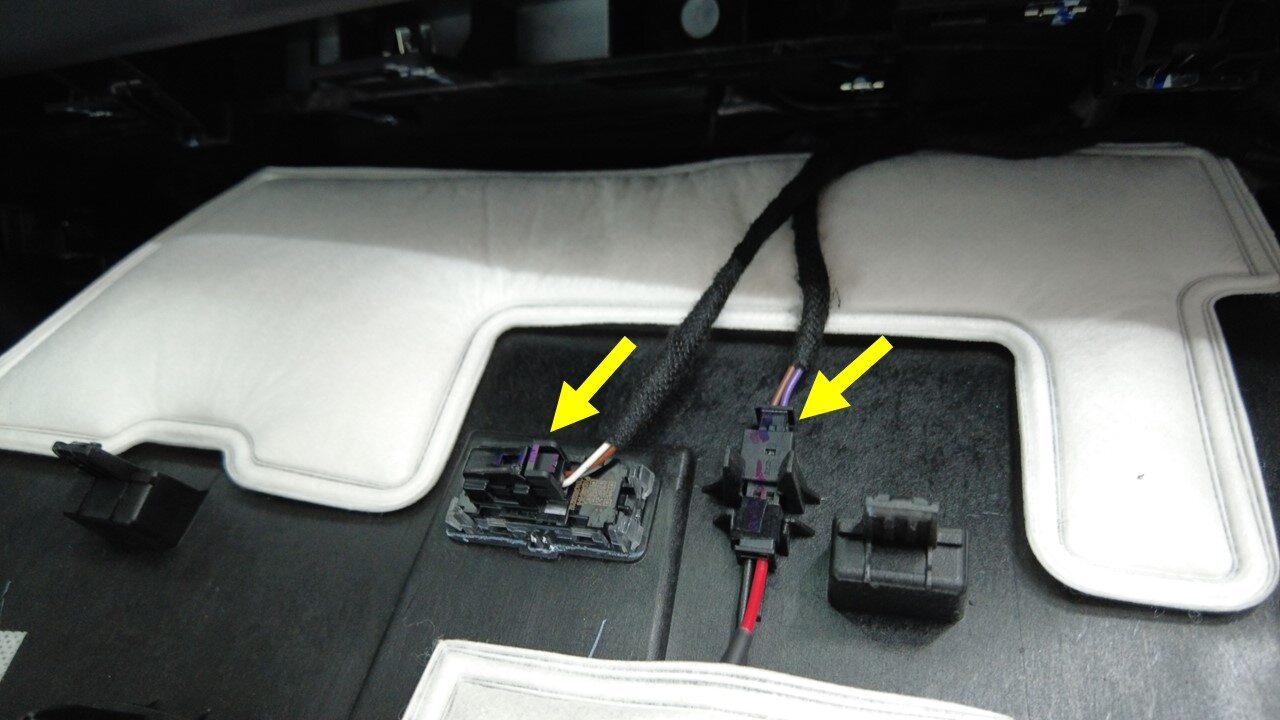

  9. 将电气连接器(2 个)从手套箱上断开。

安装

  1. 将电气连接器(2 个)连接到手套箱。
  2. 紧固将手套箱固定到仪表板支架的卡子(8 个)、定位销(3 个)和固定销。
  3. 安装将手套箱固定到仪表板支架的螺钉(4 个)。
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
  4. 将用于固定副驾位脚部空间风管的卡子安装到手套箱上。
  5. 将仪表板线束安装到手套箱上。
  6. 将手套箱 USB 线缆连接到车载电脑。
  7. 仅适用于北美车辆:安装右侧膝部气囊。请参阅 膝部气囊 - 右 ((拆卸和更换))
  8. 安装 RH 仪表板端盖。请参阅 仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))
