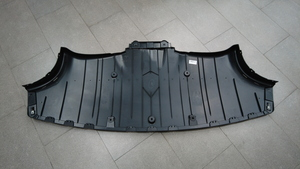

导流板 - 后保险杠饰板 ((拆卸和更换))

校正代码 1203020302 0.36 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-11-27: 更新了将后饰板扩散器固定到车身的外侧螺栓(2 个)的扭矩,从 5 Nm 更改为 4 Nm。

扭矩规格

表 1. 扭矩规格导流板 - 后保险杠饰板 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后饰板扩散器固定到车身的中间螺栓(5 个)
5 Nm (3.7 lbs-ft)
  • 1/4 英寸六角钻头套筒10 毫米深
重复使用
将后饰板扩散器固定到车身的外侧螺栓(2 个)
4 Nm (2.9 lbs-ft)
  • 1/4 英寸六角钻头套筒10 毫米深
重复使用
将后饰板扩散器固定到后饰板的螺栓(2 个)
3 Nm (2.2 lbs-ft)
  • 梅花 T30 套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆卸中间流线型护板。请参阅 流线型护板 - 后 ((拆卸和更换))

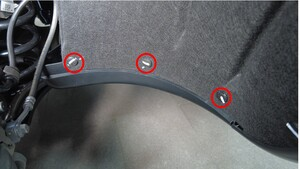

  2. 松开将扩散器固定到左后和右后轮拱内衬的卡子(6 个)。
    图 1. LH 如图所示,RH 类似
  3. 使用小号一字螺丝刀撬开紧固件盖板(2 个)。

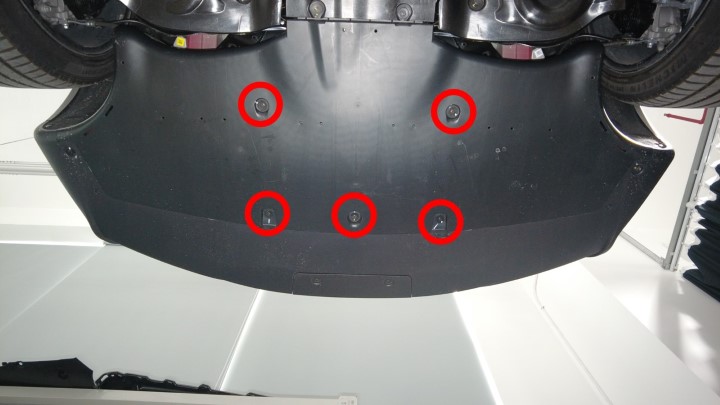

  4. 拆下将后饰板扩散器固定到车身的中间螺栓(5 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒10 毫米深

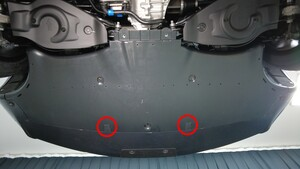

  5. 拆下将后饰板扩散器固定到车身的外侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒10 毫米深
  6. 拆下将后饰板扩散器固定到后饰板的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T30 套筒
    • 棘轮/扭矩扳手
    图 2. LH 如图所示,RH 类似
  7. 松开将后饰板扩散器固定到后饰板的锁片(9 个),然后将扩散器从车辆上拆下。

安装

  1. 安装将后饰板扩散器固定到后饰板的锁片(9 个)。
  2. 安装将后饰板扩散器固定到后饰板的螺栓(2 个)。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T30 套筒
    • 棘轮/扭矩扳手
    图 3. LH 如图所示,RH 类似
  3. 在将后饰板扩散器固定到车辆的螺栓螺纹上涂抹一小滴 Loctite 222。
  4. 安装将后饰板扩散器固定到车身的外侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
  5. 安装将后饰板扩散器固定到车身的中间螺栓(5 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒10 毫米深
  6. 安装紧固件盖帽(2 个)。
  7. 安装将扩散器固定到左后和右后轮拱内衬的卡子(6 个)。
    图 4. LH 如图所示,RH 类似
  8. 安装中间流线型护板请参阅 流线型护板 - 后 ((拆卸和更换))
