座椅坐垫套 - 第一排 - 左 ((拆卸和更换))

校正代码 1307011202 FRT 0.78 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1082477-03-A - 尖嘴钳

拆卸

  1. 拆下左前座椅。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
  2. 拆下驾驶位座椅外侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
  3. 拆下驾驶位座椅内侧护板支架。请参阅 支架 - 侧护板 - 内侧 - 第一排 ((拆卸和更换))。
  4. 调整座椅，以接触其底部。

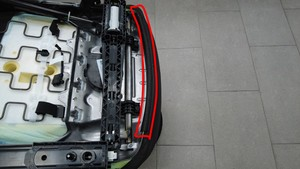

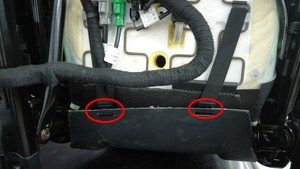

  5. 松开用于固定座椅靠背罩下部的卡子（2 个），然后将座椅靠背板移出作业区域。

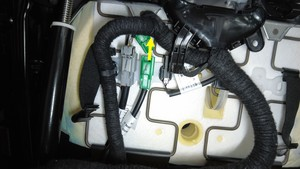

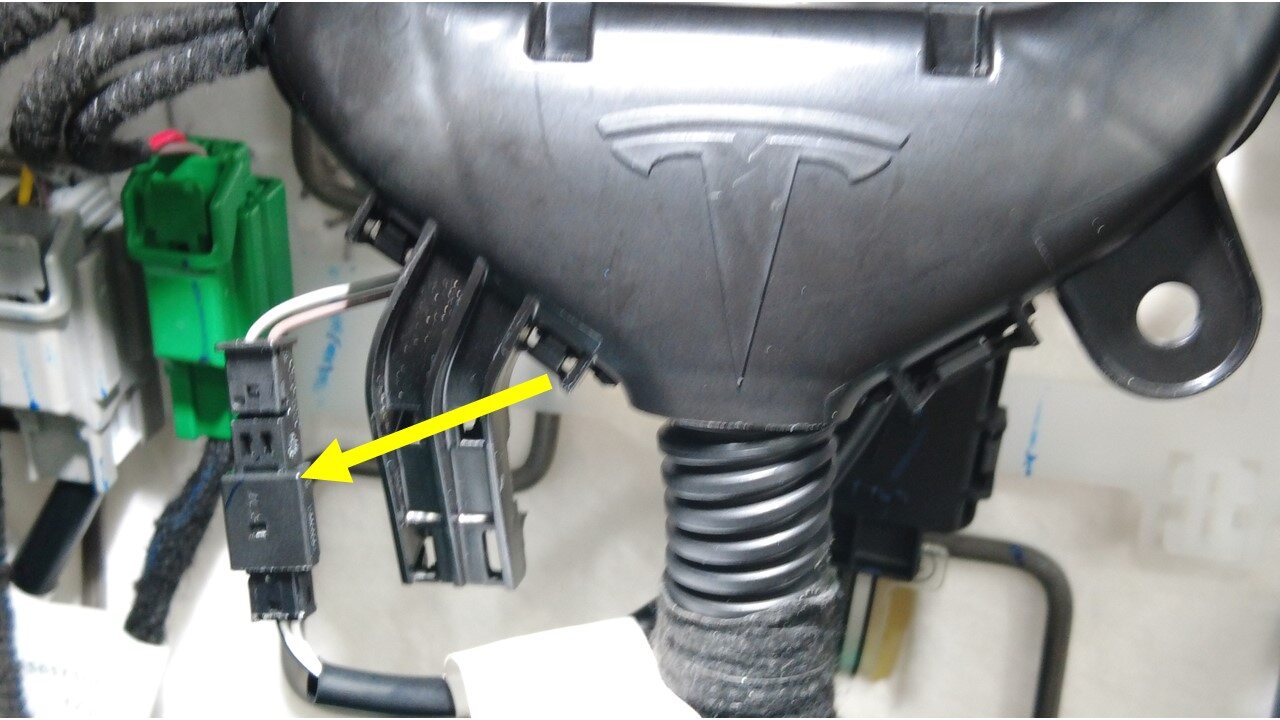

  6. 断开座椅靠背加热器连接器，然后将加热器连接器从座椅底部分离。

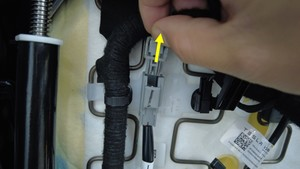

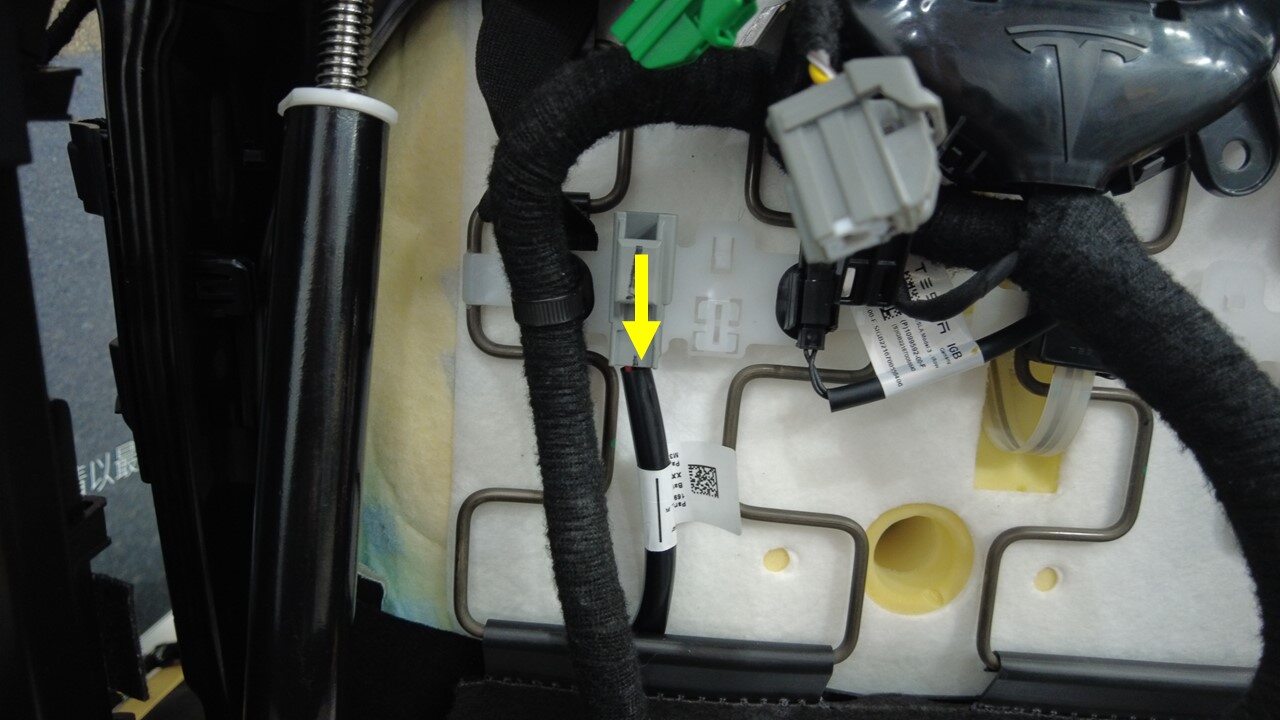

  7. 断开座椅泡沫垫加热器连接器，然后将连接器从座椅底部分离。

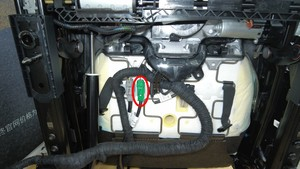

  8. 断开左前座椅占用传感器，将传感器线束引线置于一旁。

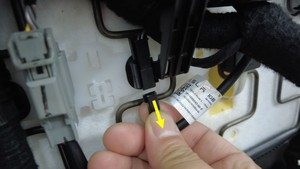

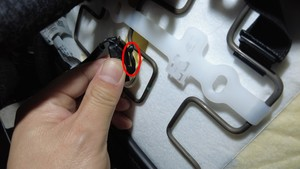

  9. 断开座椅占用传感器连接器，然后松开将传感器固定到座椅底部的卡子。

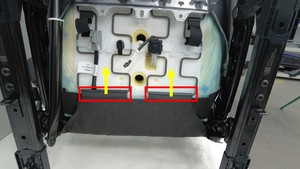

  10. 松开将座椅座垫固定到座椅悬架的卡子（2 个）。

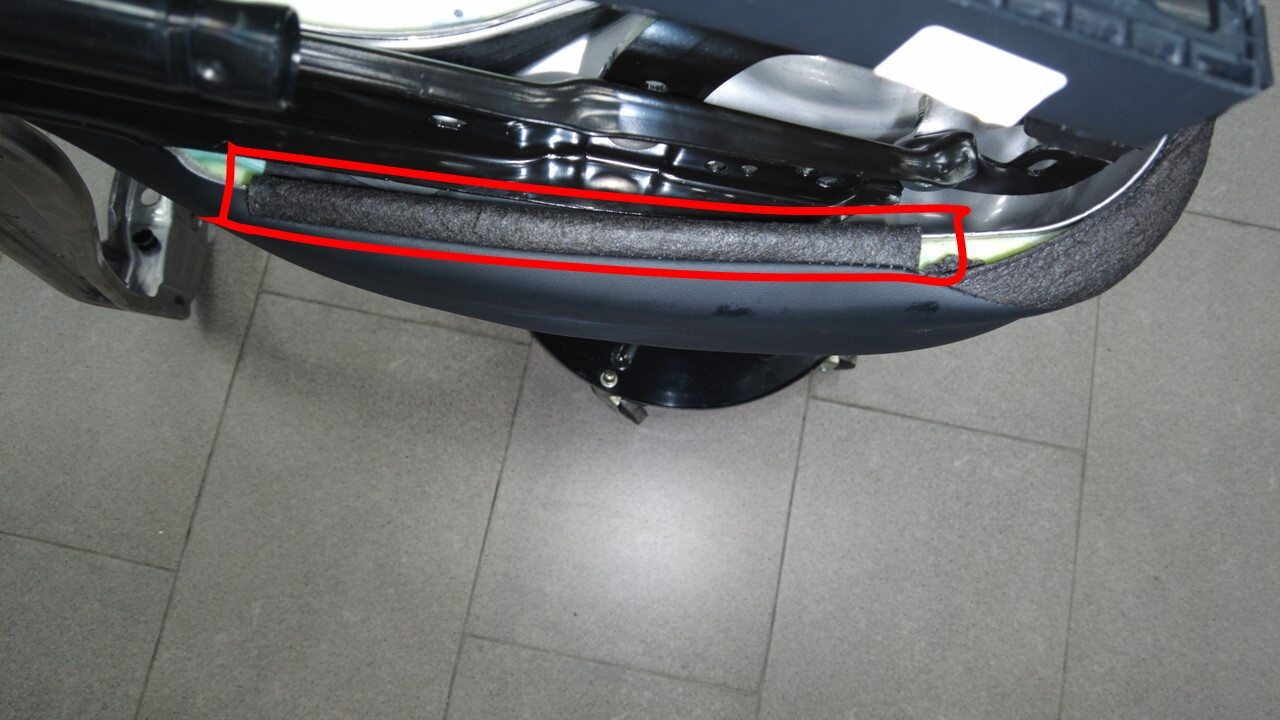

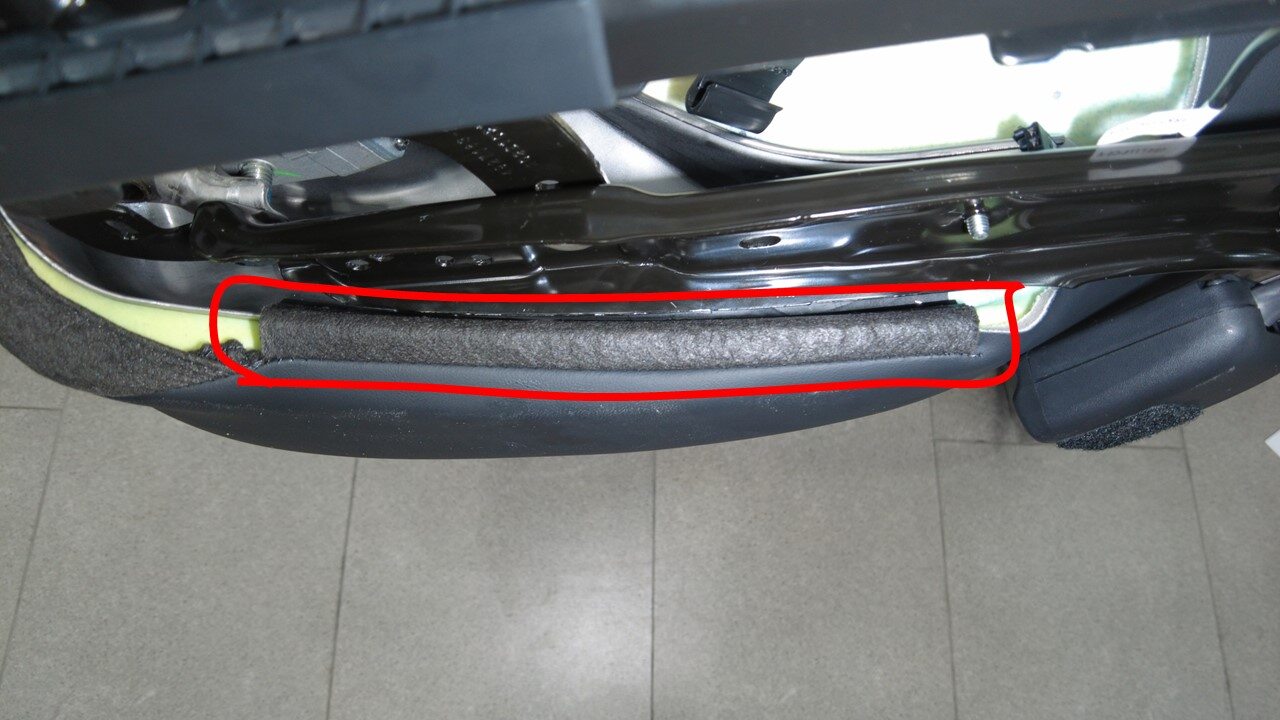

  11. 松开将座椅座垫外罩固定到座椅座垫框架前部和内外侧的条形夹（3 个）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保座椅座垫加热垫连接器和座椅占用传感器总成未与座椅悬架或框架接触。
  12. 立起驾驶位座椅总成。

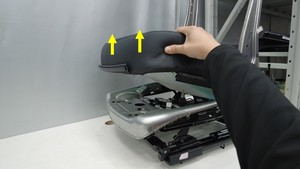

  13. 将驾驶位座椅座垫泡沫垫总成从座椅框架总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    确保加热垫和座椅占用传感器线束与座椅框架完全分离。

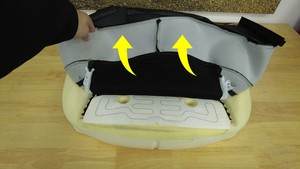

  14. 松开将座椅座垫外罩固定到泡沫垫的系带。

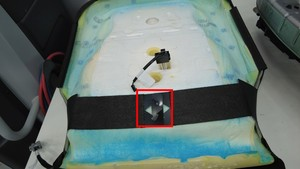

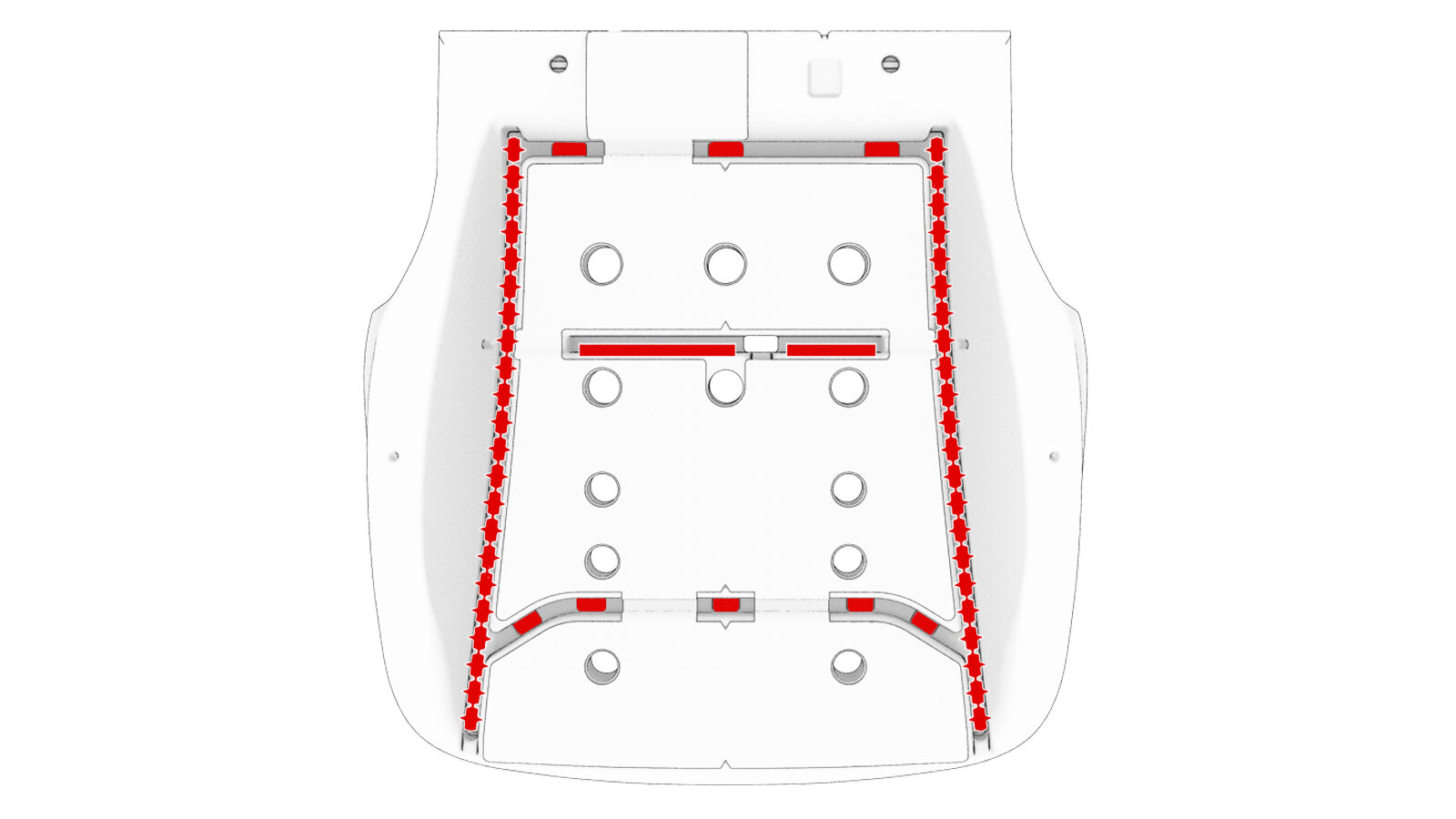

  15. 拆下将座椅座垫外罩固定到泡沫垫的 Velcro 系带（4 个）和拱环（8 个），然后将外罩从泡沫垫上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    松开 Velcro 系带时请谨慎操作，以免损坏泡沫垫。
    Informational PurposesAn informational icon, calling your attention
    注
    使用 1082477-03-A 辅助拆下拱环。

安装

  1. 安装将座椅座垫外罩固定到座椅座垫泡沫垫上的 Velcro 系带（4 个）和拱环（8 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    将 Velcro 系带按压平整，确保外罩和泡沫垫完美贴合。

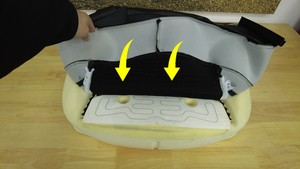

  2. 紧固将座椅座垫外罩固定到泡沫垫的系带。
  3. 将座椅座垫泡沫垫总成安装到座椅框架总成上。
  4. 调整座椅，以接触其底部。
  5. 紧固将座垫固定到座椅悬架的夹子 (x2)。
  6. 将座椅座垫外罩安装到座椅座垫框架上，然后紧固将座椅座垫固定到框架前部和内外侧的条形夹（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确保座椅加热器连接器和座椅端传感器总成穿过座椅悬架或框架。
  7. 紧固将座椅占用传感器固定到座椅底部的卡子。
  8. 将电气线束与座椅占用传感器连接器相连。
  9. 紧固将座椅泡沫垫加热器连接器固定到座椅底部的卡子，然后将电气线束与座椅泡沫垫加热器连接器相连。
  10. 紧固将座椅靠背加热器连接器固定到座椅底部的卡子，然后将电气线束与座椅靠背加热器连接器相连。
  11. 紧固将座椅靠背罩下部固定到座椅悬架的卡子（2 个）。
  12. 立起驾驶位座椅总成。
  13. 安装左前座椅内外侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
  14. 安装左前座椅。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
