线束 - 轮速传感器 - 前 - 左（Model Y L） ((拆卸和更换))

校正代码 33100400302 FRT 0.24 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下 LH 前轮毂。请参阅 轮毂总成（拆卸和安装）。

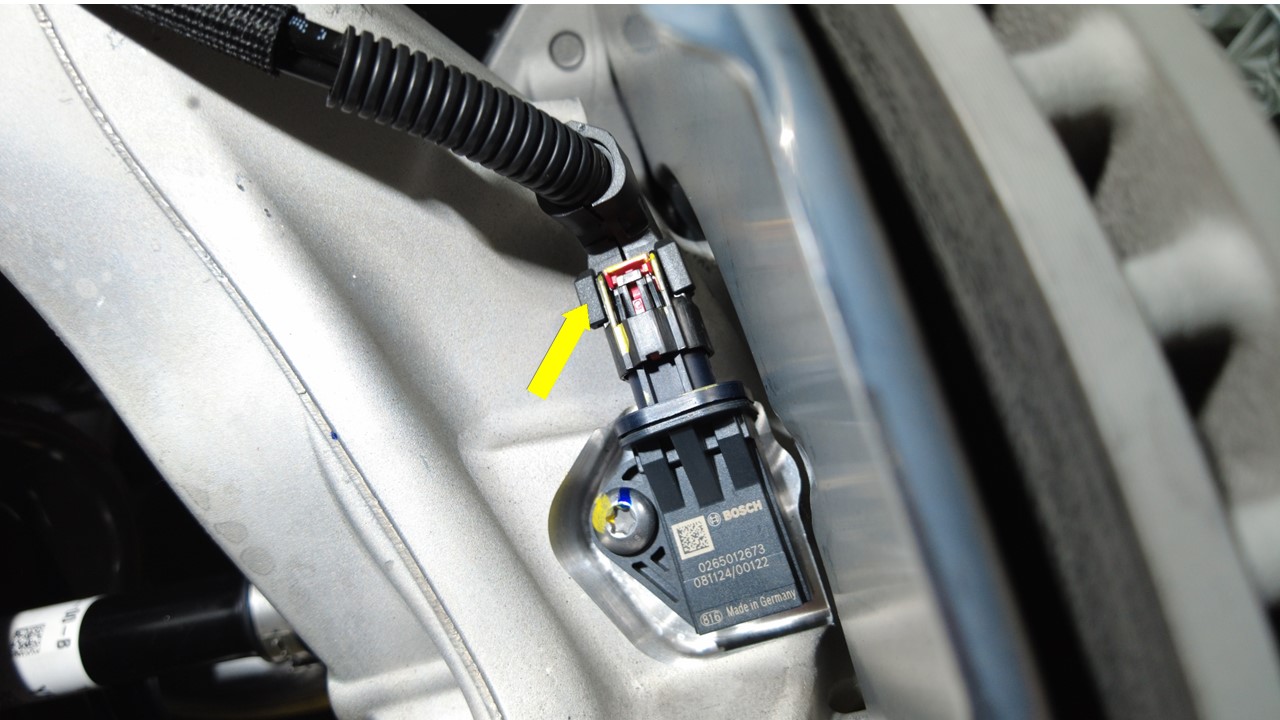

  2. 松开锁片以断开左前轮毂转速传感器和加速度计 1 连接器。
  3. 松开将左前轮毂转速传感器线束固定到上方控制臂、前转向节以及车身的树形头卡子（4 个）。

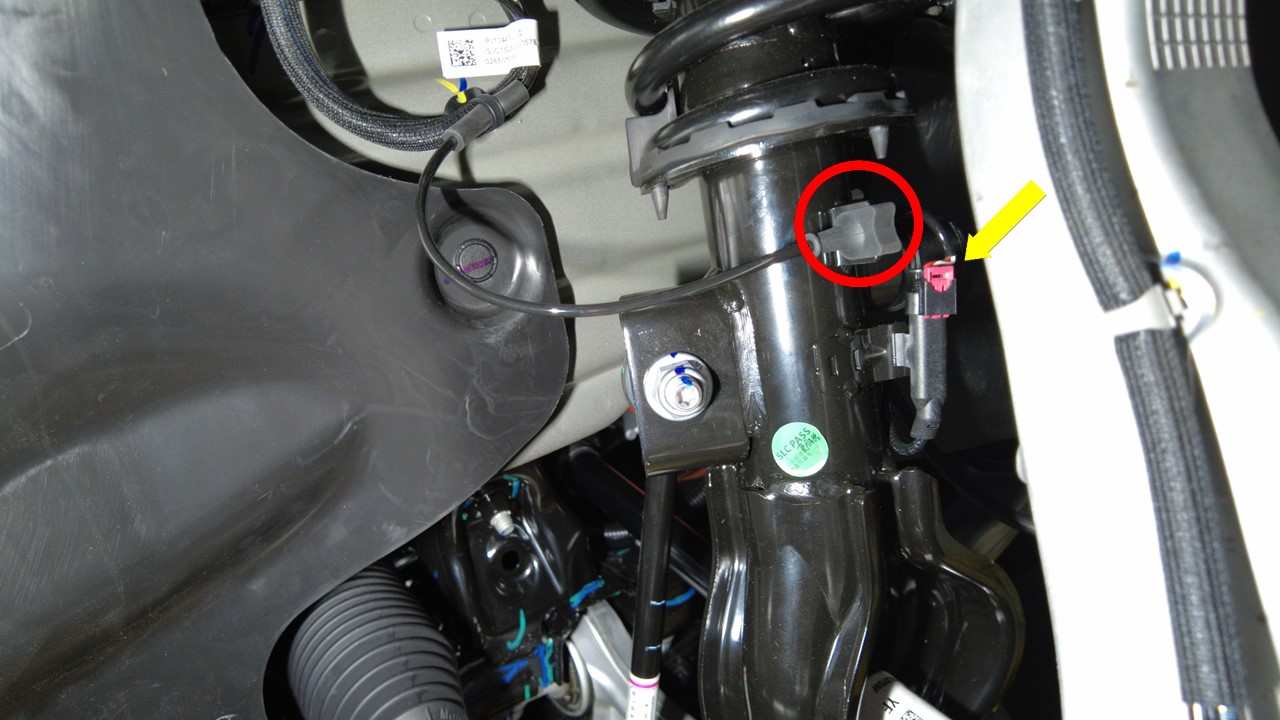

  4. 断开将左前轮毂转速传感器线束固定到前减震器总成的连接器，然后松开索环以拆下线束。

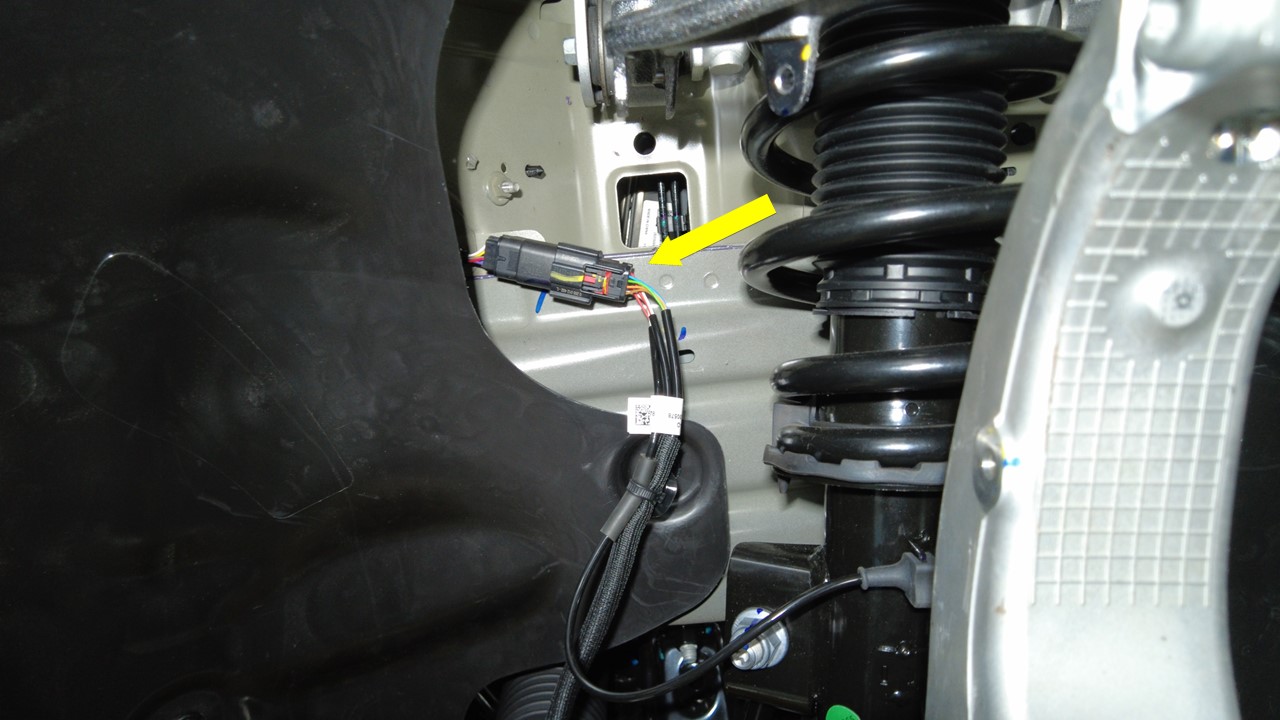

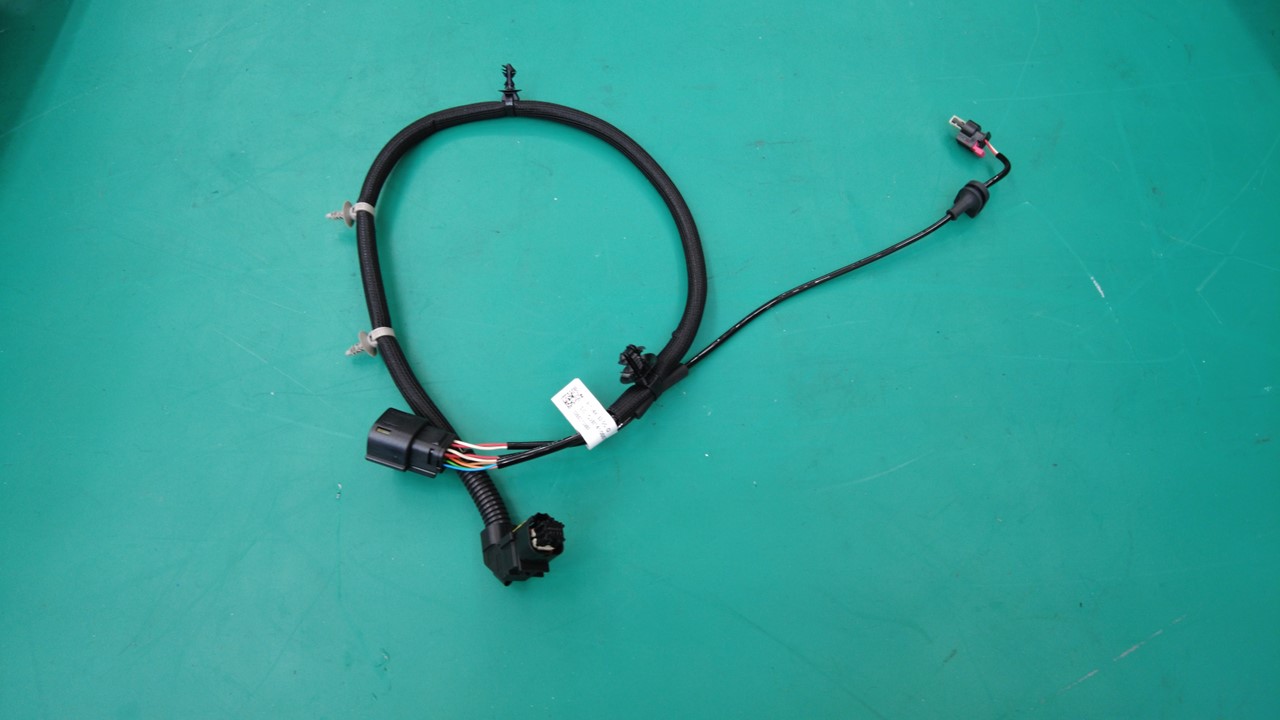

  5. 断开将左前轮毂转速传感器线束固定到主前线束的连接器，然后拆下左前轮毂转速传感器线束。
    Informational PurposesAn informational icon, calling your attention
    注
    向后断开红色锁片，然后向下按压黑色锁片以断开连接器。

安装

  1. 连接将左前轮毂转速传感器线束固定到主前线束的连接器，然后向前接合红色锁片。
  2. 紧固索环，将左前轮毂转速传感器线束固定到前减震器总成，然后连接连接器。
  3. 安装将左前轮毂转速传感器线束固定到上方控制臂、前转向节以及车身的树形头卡子（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确保线束排布得当，不会与移动的悬架部件接触。目视检查卡子，如有损坏则更换。
  4. 连接左前轮毂转速传感器和加速度计 1 连接器，然后接合锁片。
  5. 安装 LH 前车轮。请参阅 轮毂总成（拆卸和安装）。
