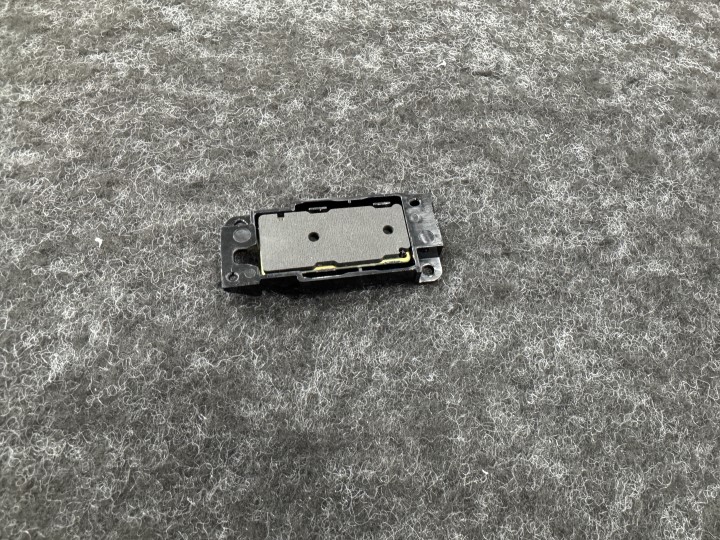

麦克风 - 电话通讯 - 顶篷 ((拆卸和更换))
校正代码
1520010072
FRT
0.36
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-22: 添加了“安装时注意请勿过度紧固螺钉”的说明。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 用于固定左侧电话音频麦克风的螺钉（2 个） |
 0.65 Nm (6 lbs-in) |
|
重复使用 |
拆卸
- 拆下 A 柱 LH 上部饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))。
- 拆下 LH 遮阳板。请参阅遮阳板 - 左 ((拆卸和更换))。
- 拆卸左侧 B 柱上饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))。
-

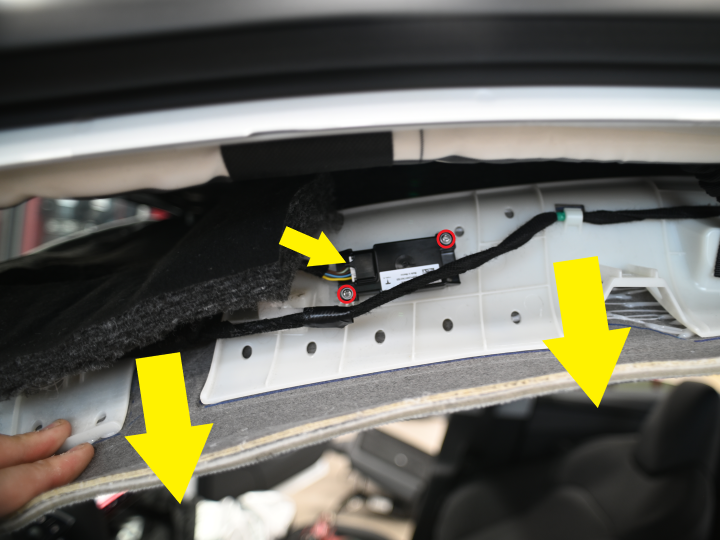

向下轻轻拉动顶篷，然后断开连接器并拆下用于固定左侧电话音频麦克风的螺钉（2 个）。
注松开锁片，以断开连接器。TIp推荐使用以下工具
- 梅花 T10 批头
- 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
安装
-
安装用于固定左侧电话音频麦克风的螺钉（2 个），然后连接连接器并恢复顶篷。0.65 Nm (6 lbs-in)警告再次说明将麦克风紧固到顶篷时可能导致顶篷螺螺钉柱受到磨损。请小心将这些连接件紧固到规定扭矩——请勿过度紧固。如果无法紧固到规定扭矩，则必须更换顶篷总成。注连接好连接器后，接合红色锁片。TIp推荐使用以下工具
- 梅花 T10 批头
- 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
- 安装 LH B 柱上部饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))。
- 安装 LH 遮阳板。请参阅遮阳板 - 左 ((拆卸和更换))。
- 安装左侧 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))。
