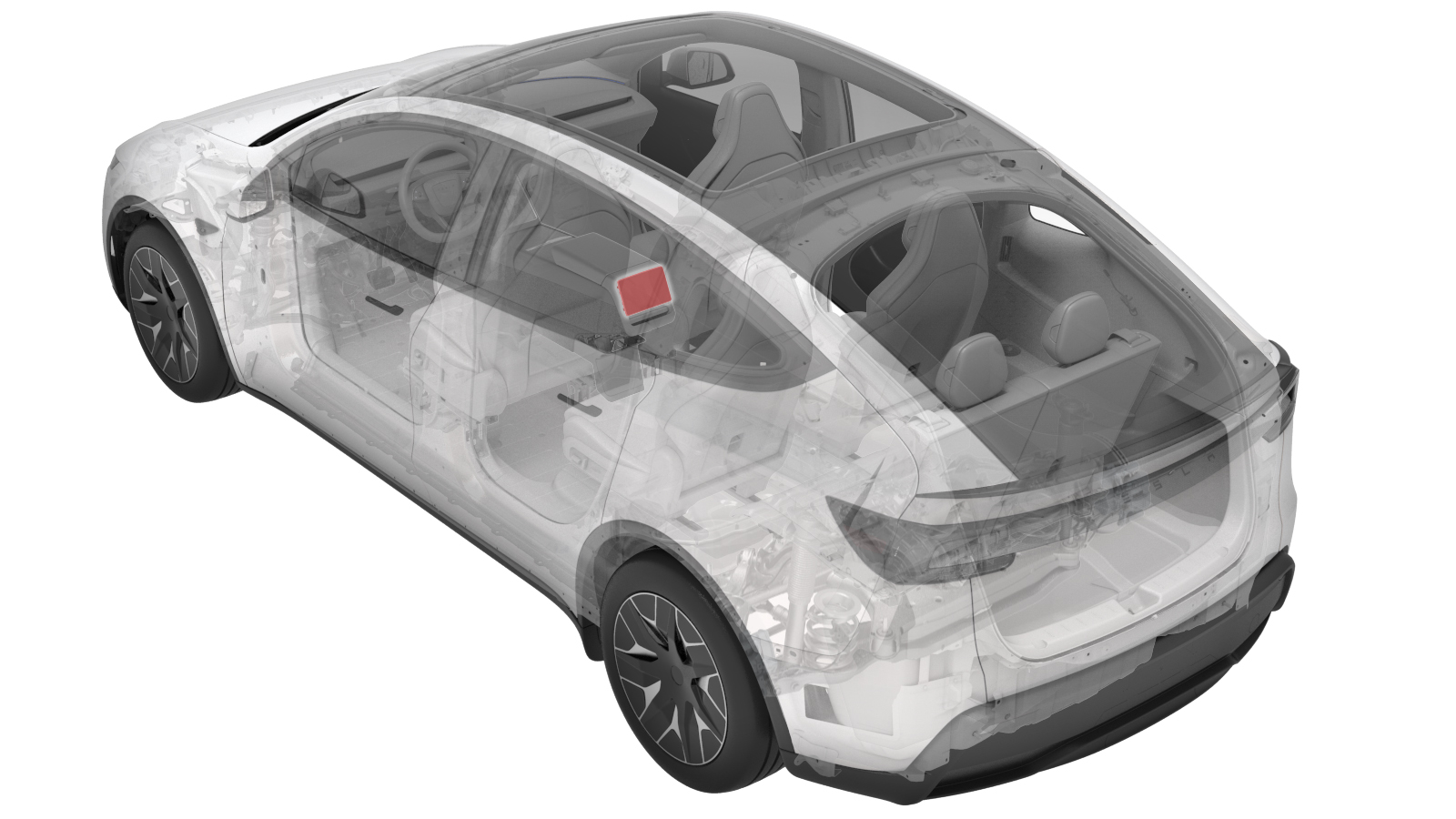

触摸屏 - 中控台（Model Y L） ((拆卸和更换))

校正代码 15190202002 FRT 0.66 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 触摸屏 - 中控台（Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于紧固显示器模块的螺钉（5 个）
1.2 Nm (.9 lbs-ft)
  • Torx T20 钻头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 更换 1096312-00-A

拆卸

  1. 拆下后端模块。请参阅 后端模块 - 中控台（Model Y L） ((拆卸和更换))。

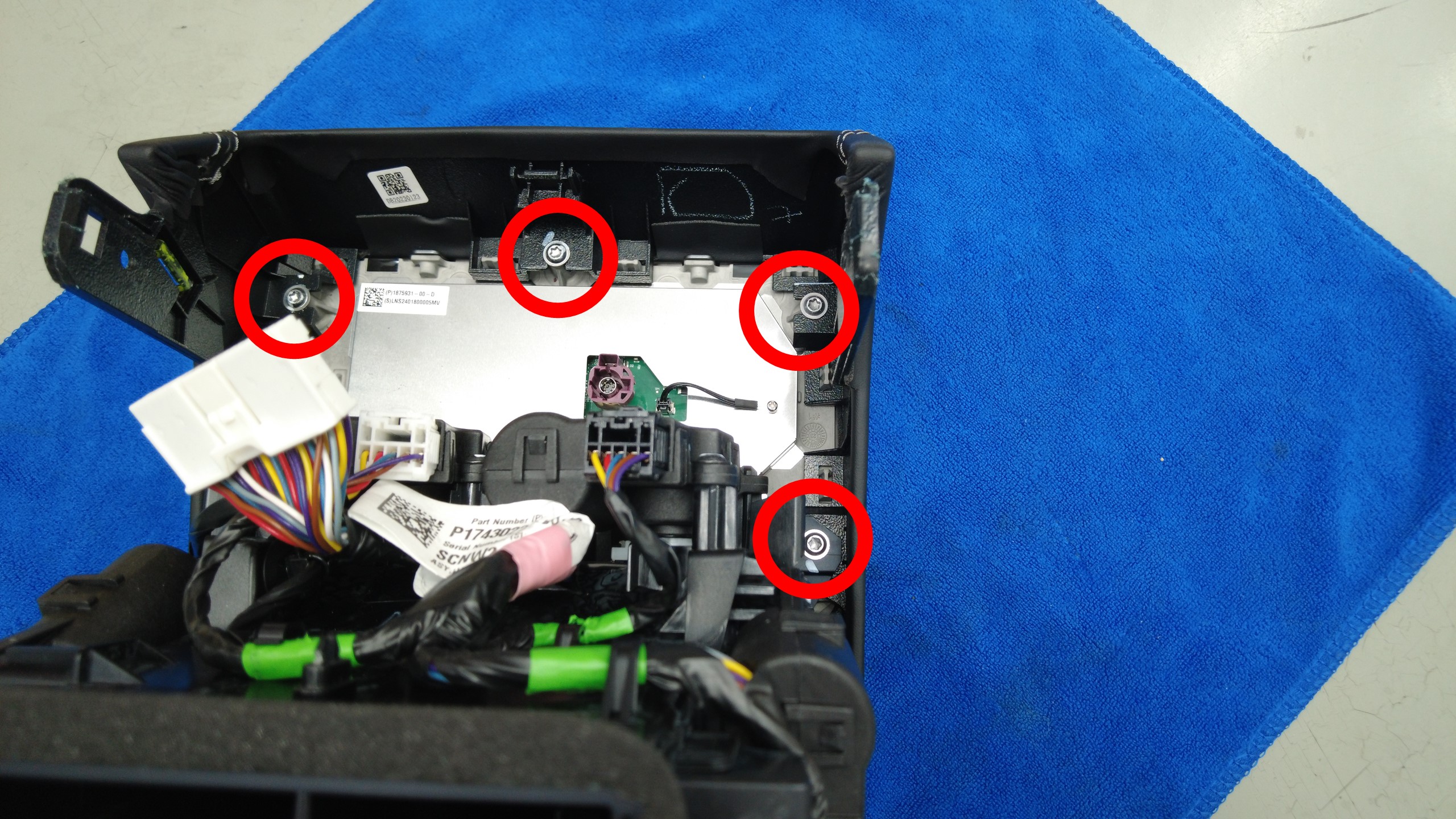

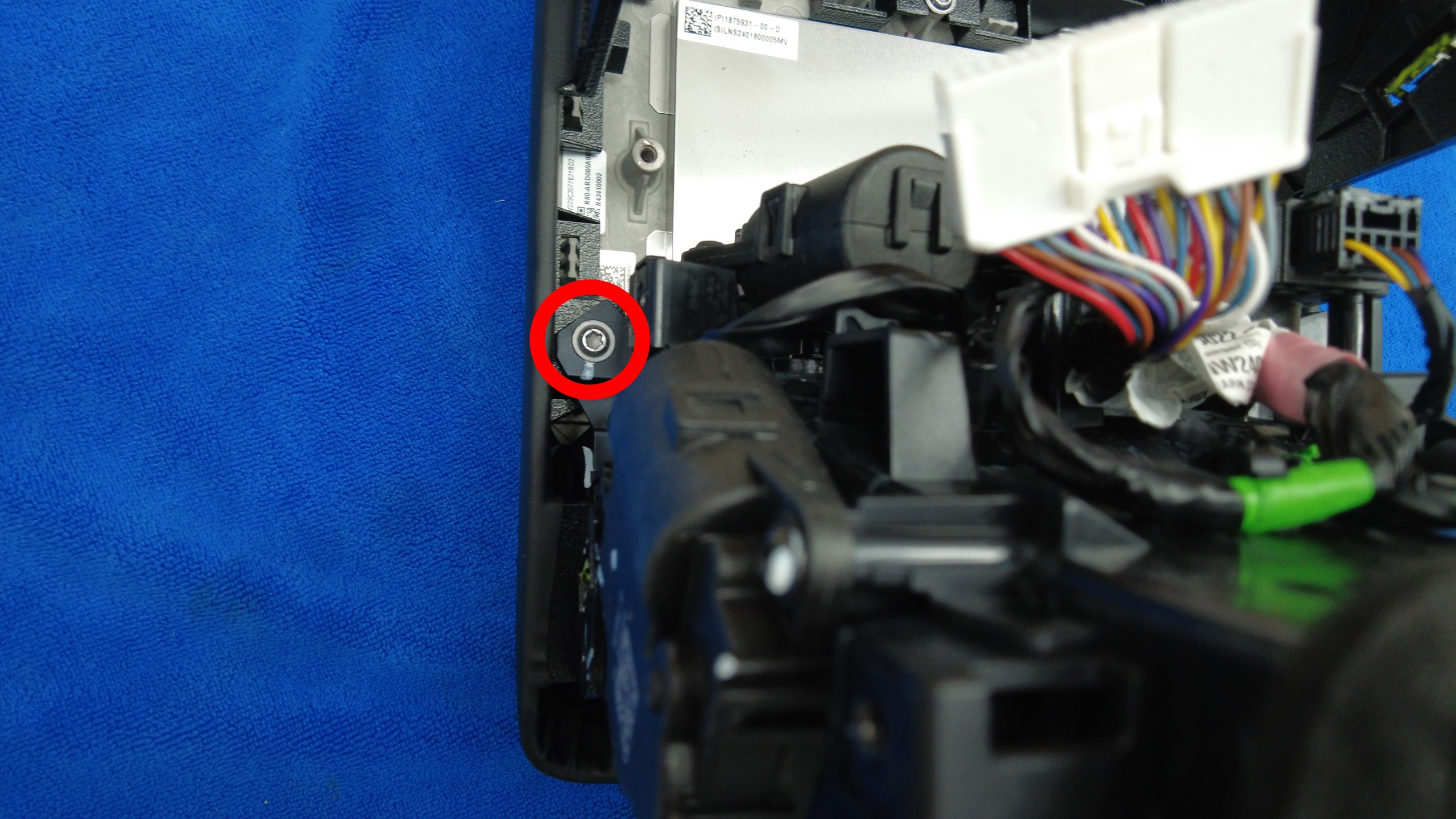

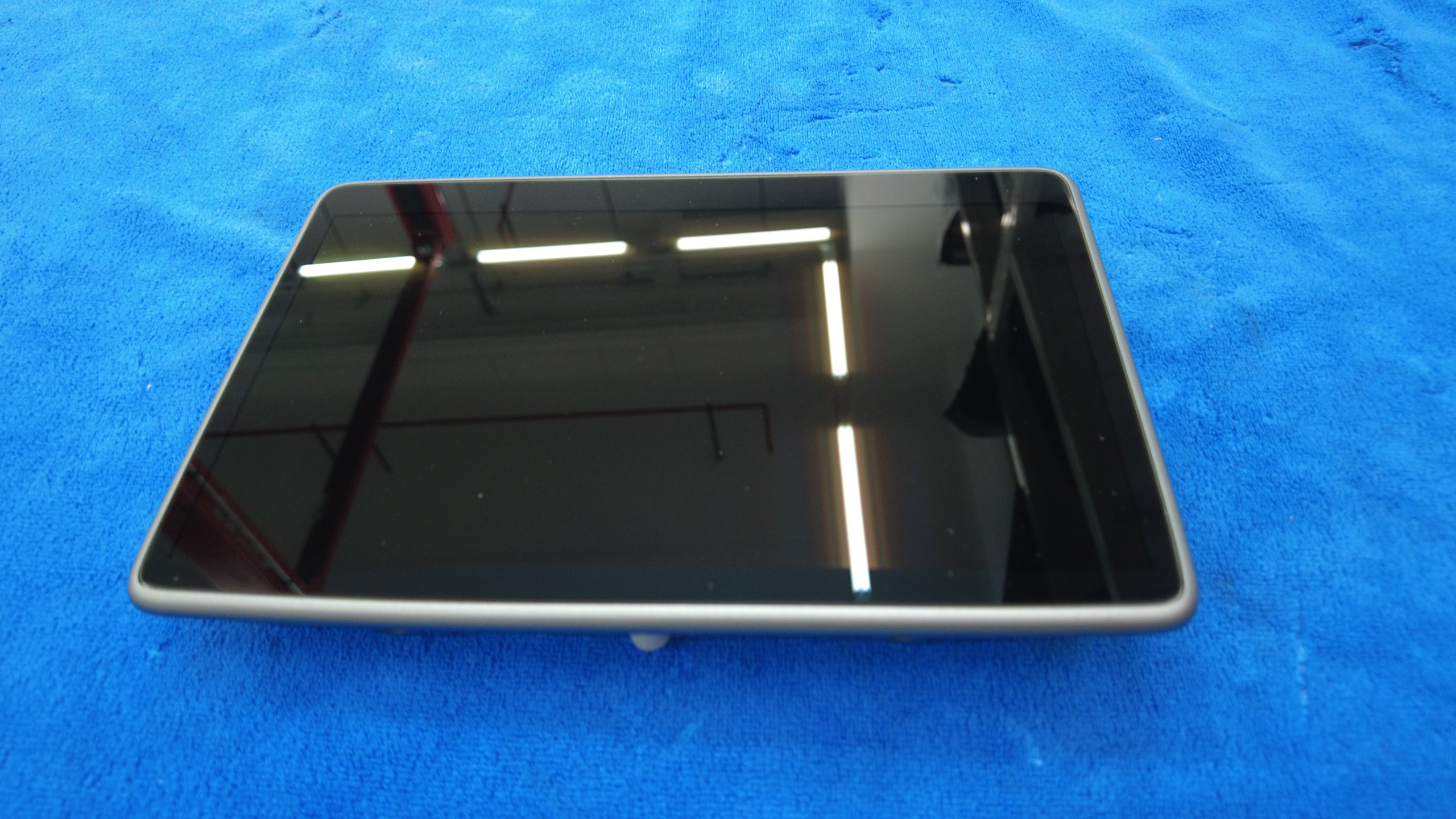

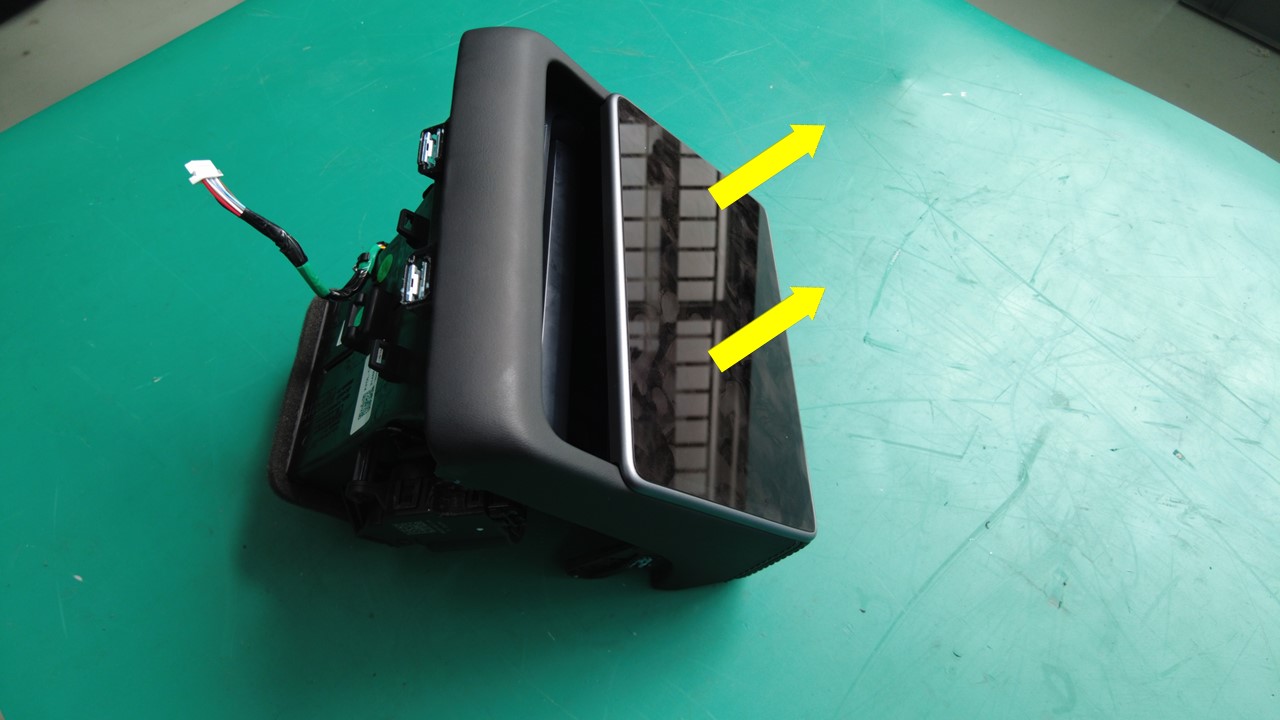

  2. 拆下并弃置用于固定显示器模块的螺钉（5 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 安装新的螺钉（5 个）(1096312-00-A)，固定显示器模块。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 安装后端模块。请参阅 后端模块 - 中控台（Model Y L） ((拆卸和更换))。
  3. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  4. 点击Actions选项卡，在搜索字段中输入 "PING-BASH_DISPLAY"，点击PING-BASH_DISPLAYvia Toolbox:(link)，选择Poppyseed Display Test Arg字段中的rear，将超时更改为20，点击Run，然后等待例行程序完成。
  5. 断开笔记本电脑。
  6. 在触摸屏上，长按Exit Service Mode按钮以退出“维护模式增强版”。
  7. 升起所有车窗，关闭所有车门。
