线缆固定块 - 座椅头枕 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13030100402 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第三排左侧座椅靠背面板。请参阅 背板 - 座椅靠背 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
  2. 松开将第三排左侧座椅头枕线缆固定到座椅靠背外壳的挂钩（3 个）。
  3. 松开将第三排左侧座椅头枕线缆固定到线缆固锁件的卡子（2 个）。
  4. 使用加长尖嘴钳 (1082478-03-A) 找到第三排左侧座椅外侧靠背倾角调节止动块上的卡子，逆时针转动卡子，然后向外拉动头枕线缆以将其松开。

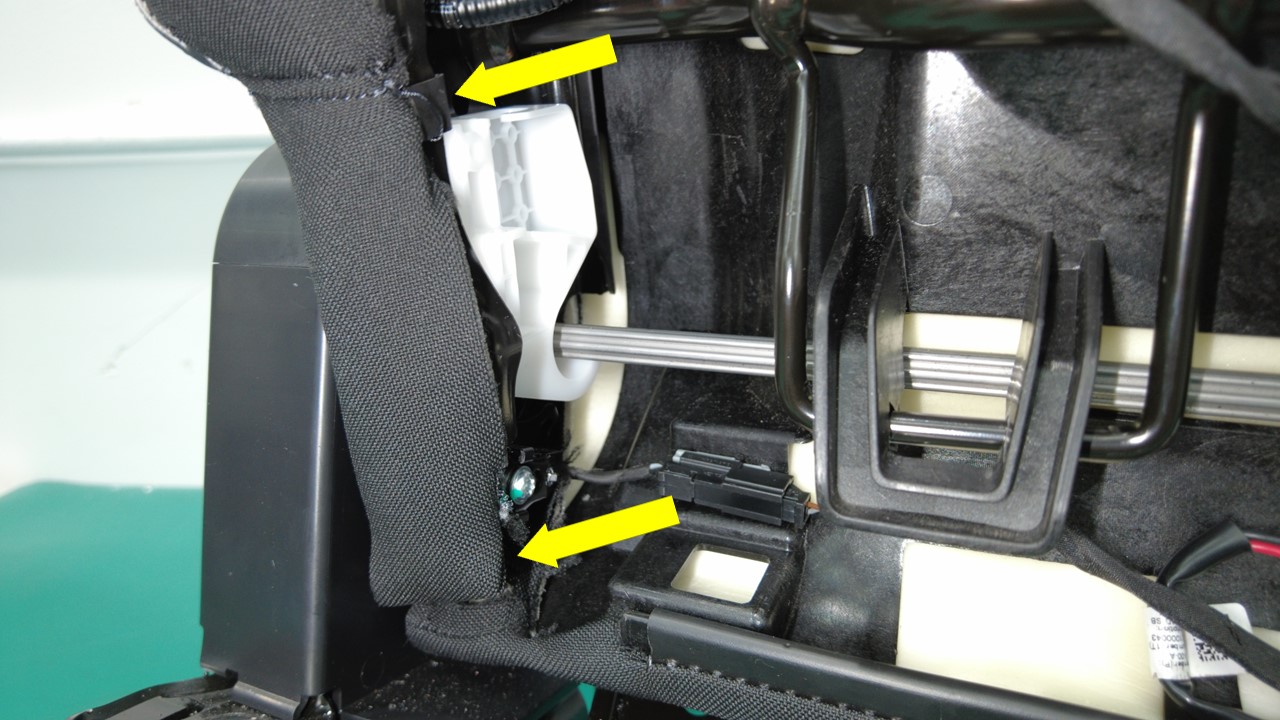

  5. 将第三排左侧座椅靠背饰板固定件（2 个）从座椅靠背框架上稍微松开。

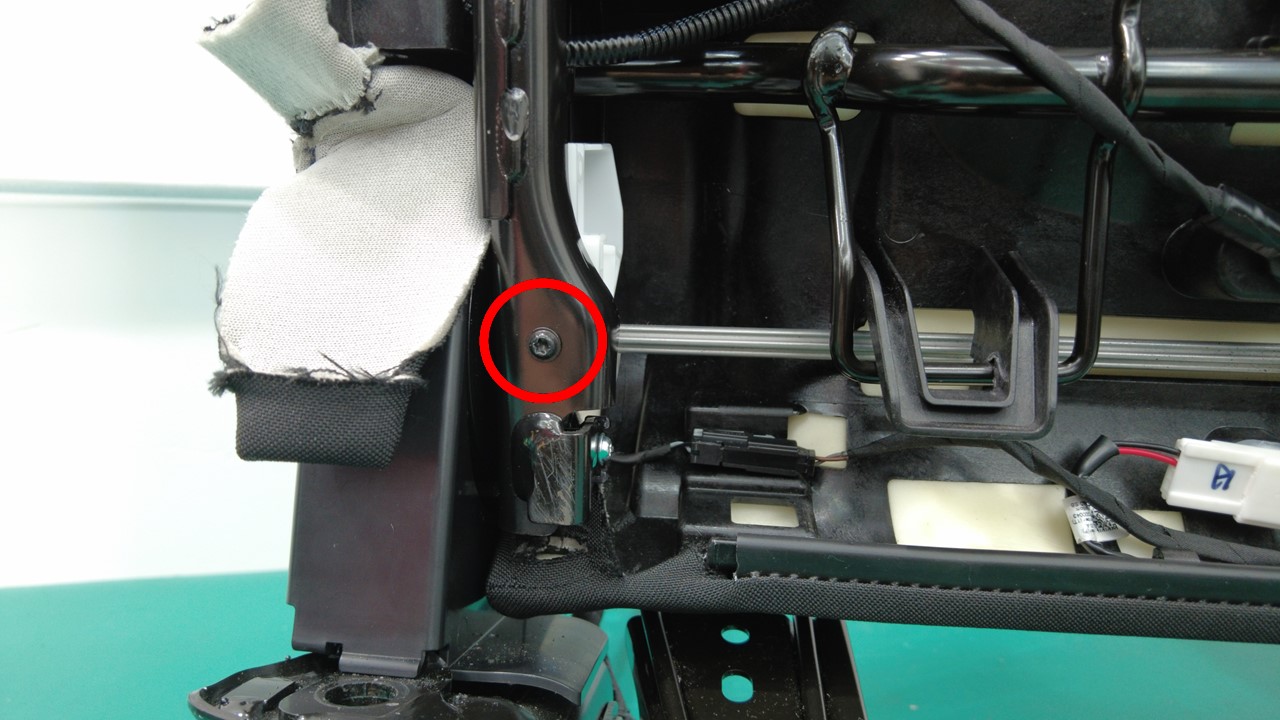

  6. 拆下将第三排左侧座椅头枕缆索释放块固定到座椅靠背框架的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

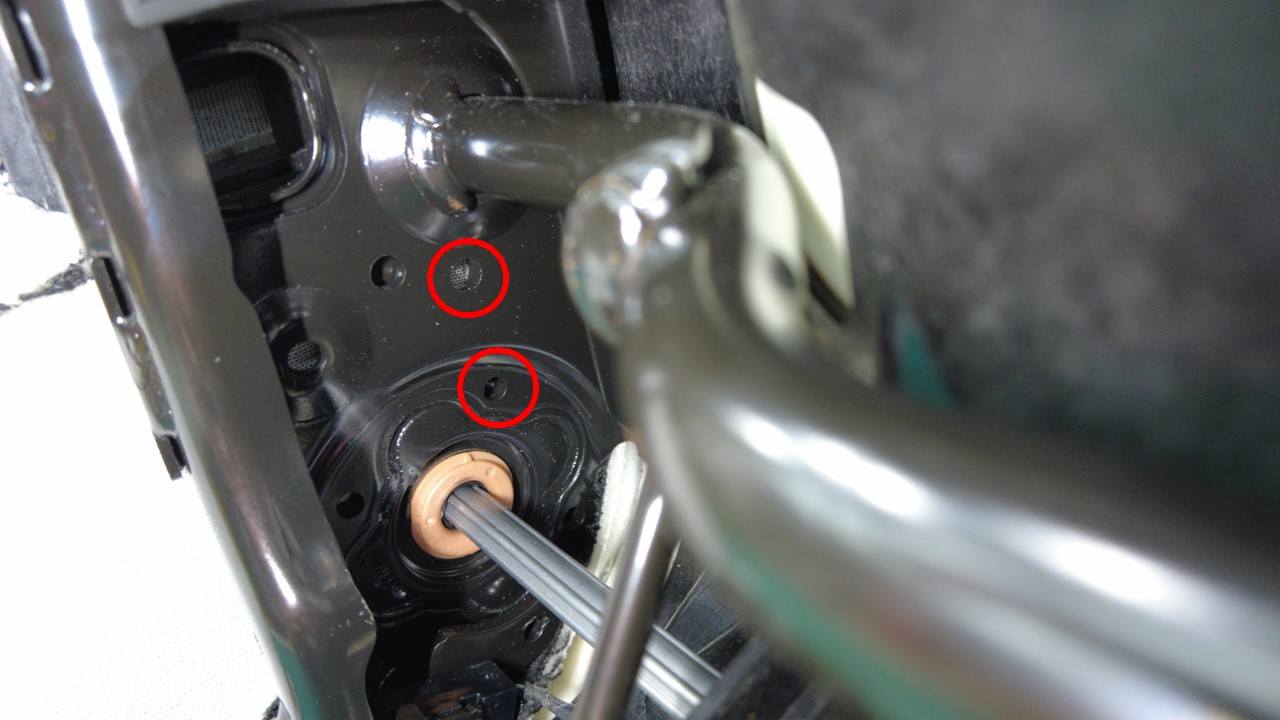

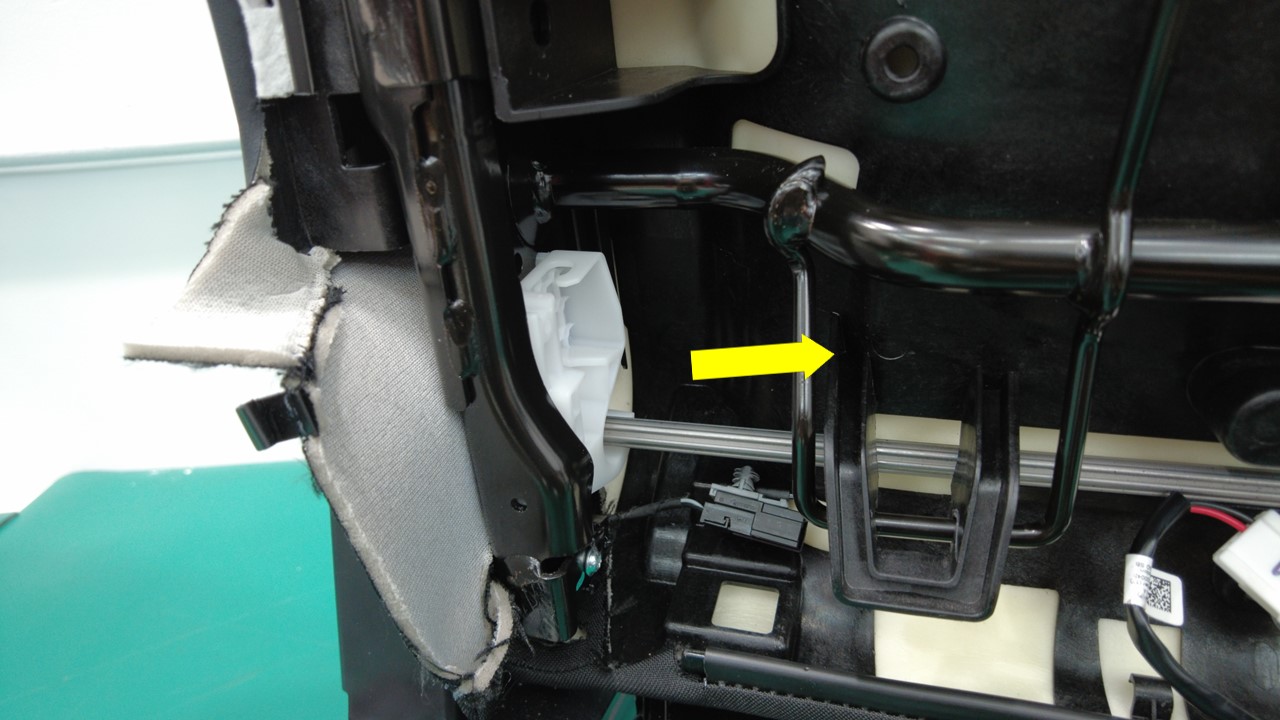

  7. 松开锁片（2 个），将第三排左侧座椅头枕缆索释放块拆下。

安装

  1. 紧固锁片（2 个），安装第三排左侧座椅头枕缆索释放块。
  2. 安装将第三排左侧座椅头枕缆索释放块固定到座椅靠背框架的螺钉。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 将第三排左侧座椅靠背饰板固定件（2 个）安装到座椅靠背框架上。
  4. 将第三排左侧座椅头枕线缆与凹槽对齐，使用加长尖嘴钳将线缆插入，然后顺时针转动线缆，将其安装并紧固到外侧靠背倾角调节止动块上。
  5. 安装将第三排左侧座椅头枕线缆固定到线缆固锁件的卡子（2 个）。
  6. 安装将第三排左侧座椅头枕线缆固定到座椅靠背外壳的挂钩（3 个）。
  7. 安装第三排左侧座椅靠背面板。请参阅 背板 - 座椅靠背 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
