放大器 - 音频 - 外部（Model Y L） ((拆卸和更换))
校正代码
21210600302
FRT
0.42
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将音频放大器固定到车身的螺母 |
 6 Nm (4.4 lbs-ft) |
|
重复使用 |
拆卸
- 打开 LH 前车门，降下 LH 前车窗。
- 打开掀背尾门。
-
将第三排座椅靠背向下折叠。
注注意保护座椅靠背蒙皮免受任何可能的刮伤或损坏。
- 打开右后车门，降下右后车窗。
-
将第二排右侧座椅向前移动。
注必要时可调节座椅靠背。
- 断开低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆下右侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
-
松开将后备箱右侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注此操作有助于拆卸 C 柱上饰板。
-
松开将右侧 C 柱上饰板固定到车身的卡子（10 个）、定位销（4 个）和锁片（3 个）。
-

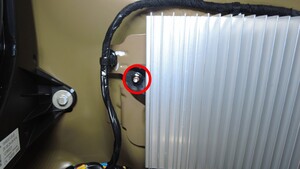

拆下将音频放大器固定到车身的螺母。
TIp推荐使用以下工具
- 10 毫米深套筒
-

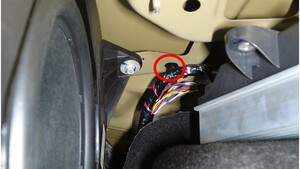

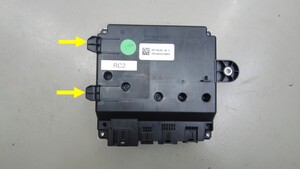

松开将音频放大器固定到车身的卡子和锁片（2 个）。
-

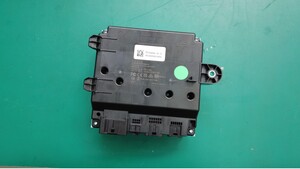

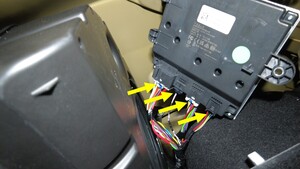

断开音频放大器连接器（4 个），然后将音频放大器从车辆上拆下。
安装
-
连接音频放大器连接器（4 个）。
-
安装将音频放大器板固定到车身的卡子和锁片（2 个）。
-
安装将音频放大器固定到车身的螺母。6 Nm (4.4 lbs-ft)TIp推荐使用以下工具
- 10 毫米深套筒
-
安装将右侧 C 柱上饰板固定到车身的卡子（10 个）、定位销（4 个）和锁片（3 个）。
注安装上饰板时，确保通风口安装正确。注安装完成后，确保密封条完全遮盖住饰板边缘。
-
安装将后备箱右侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注安装完成后，确保密封条完全遮盖住饰板边缘。
- 安装右侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
- 连接低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 将第二排右侧座椅移回原位。
- 升起右后车窗，关闭右后车门。
- 将第三排座椅靠背移回原位。
- 关上掀背尾门。
- 升起 LH 前车窗并关闭 LH 前车门。
