后驱动电机 - 3DU - 高电流 ((拆卸和安装))
校正代码
4001020601
FRT
3.54
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将驱动电机固定到副车架的左侧、右侧和后部螺栓 |
 80 Nm (59.0 lbs-ft) |
|
重复使用 |
拆卸
- 放置好副车架举升工具，将副车架和后驱动单元总成从车辆上拆下。请参阅后副车架 ((拆卸和更换))。
-

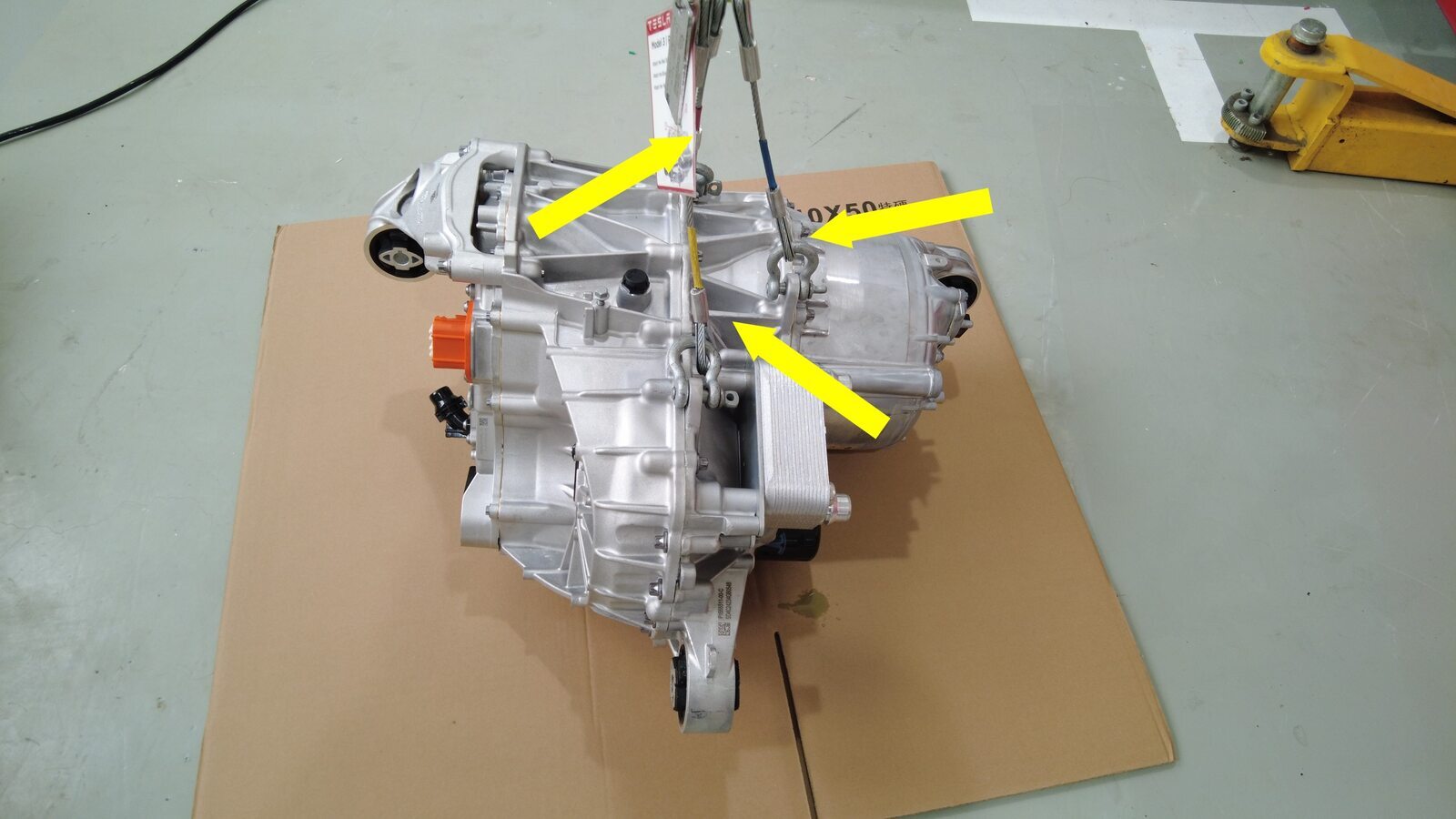

将驱动单元吊索工具上的 3 个挂钩固定到驱动单元上。
- 将驱动单元吊索紧固到起重机架，升起吊索，直至吊索出现些许张力。
-
拆下将驱动单元固定到副车架的左侧、右侧和后部螺栓。
TIp推荐使用以下工具
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
- 18 毫米套筒

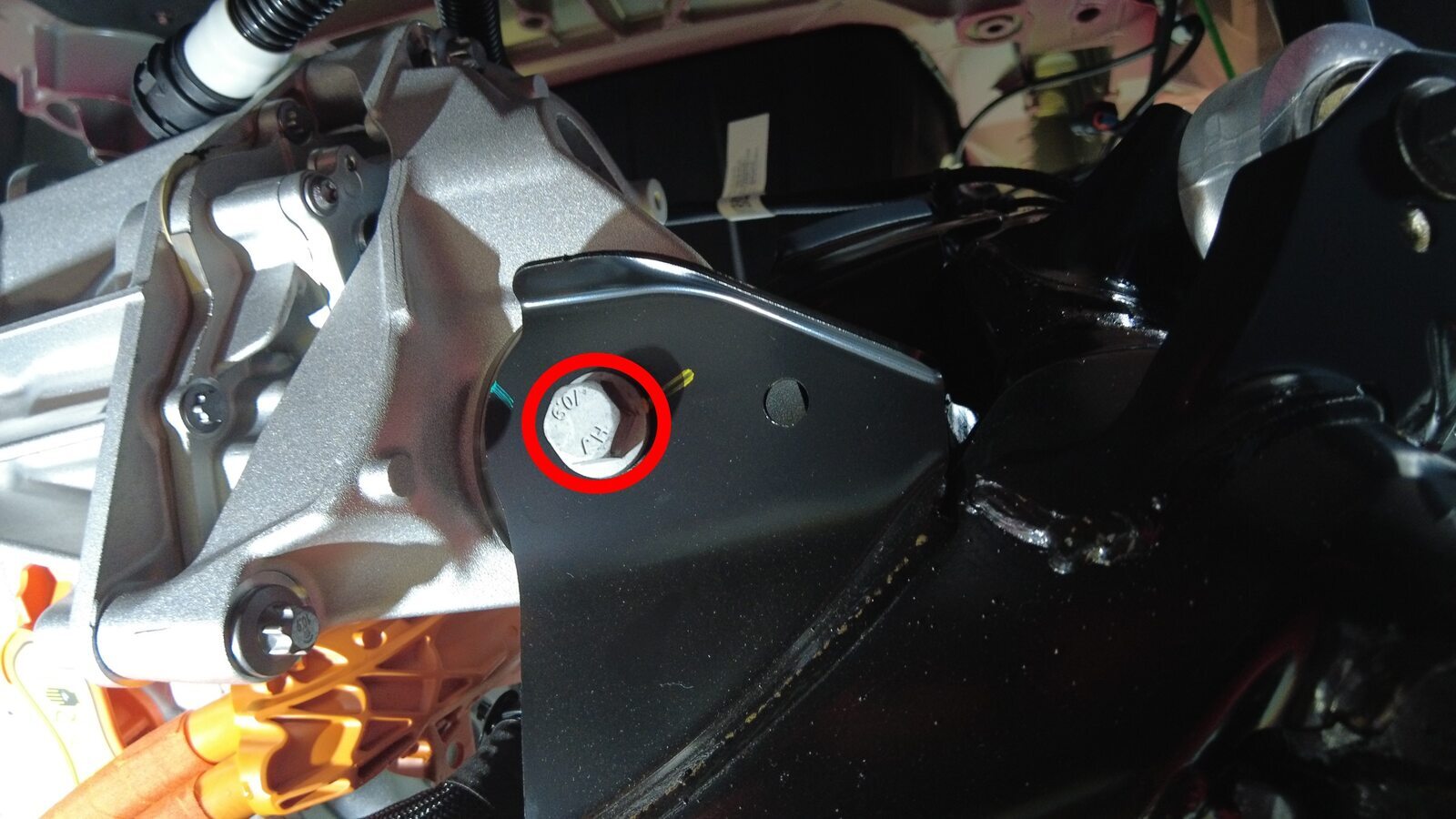

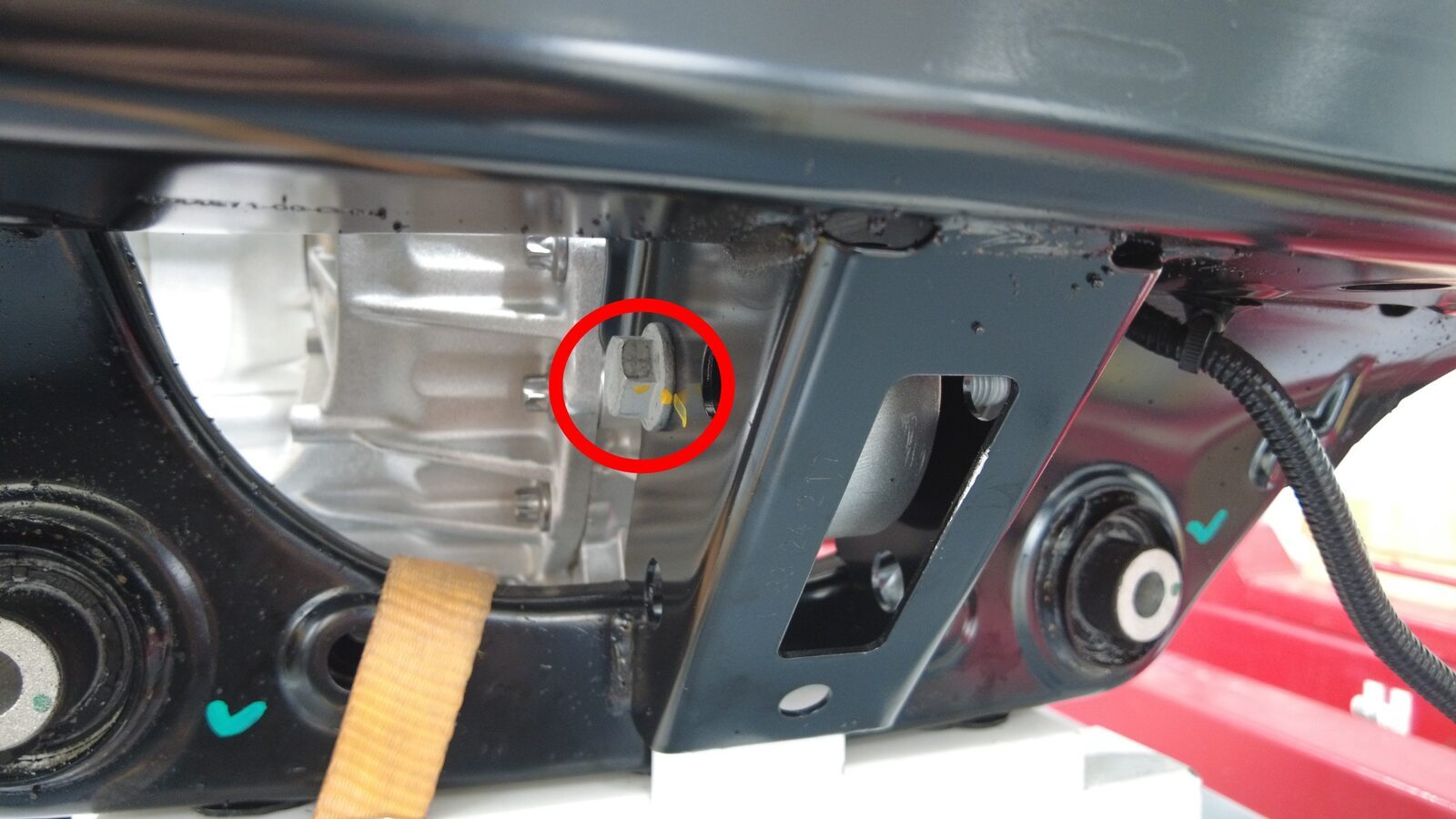

图 1. 左侧如图所示，右侧类似 图 2. 后部螺栓 -

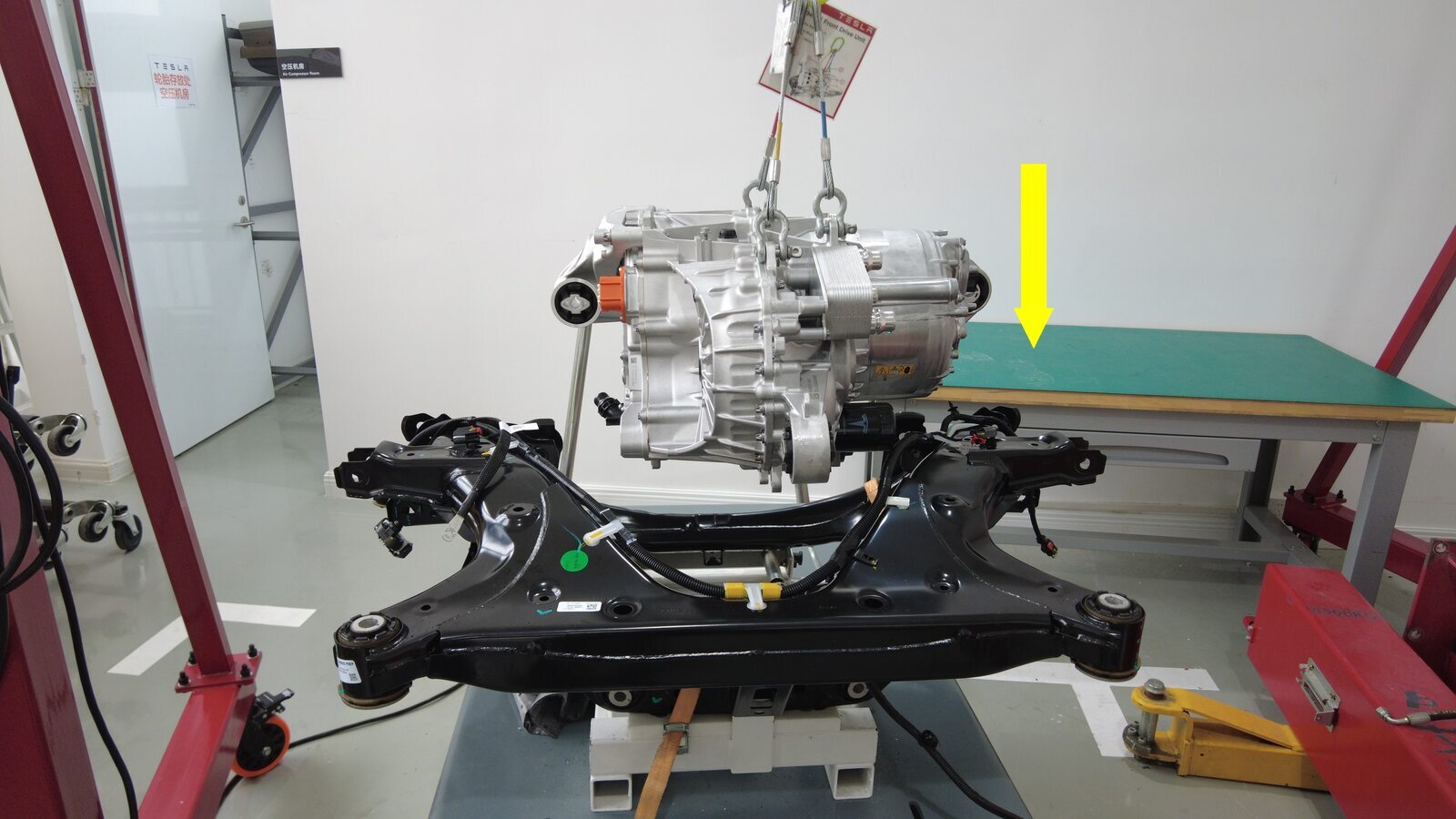

慢慢升高吊索，将驱动单元从副车架上抬起。升起后驱动单元的同时，移开半轴。
- 将副车架和举升工具从驱动单元下方移走。
-
将空驱动单元板条箱放置在驱动单元下方。
注如果没有可用的空箱子，可使用托盘。

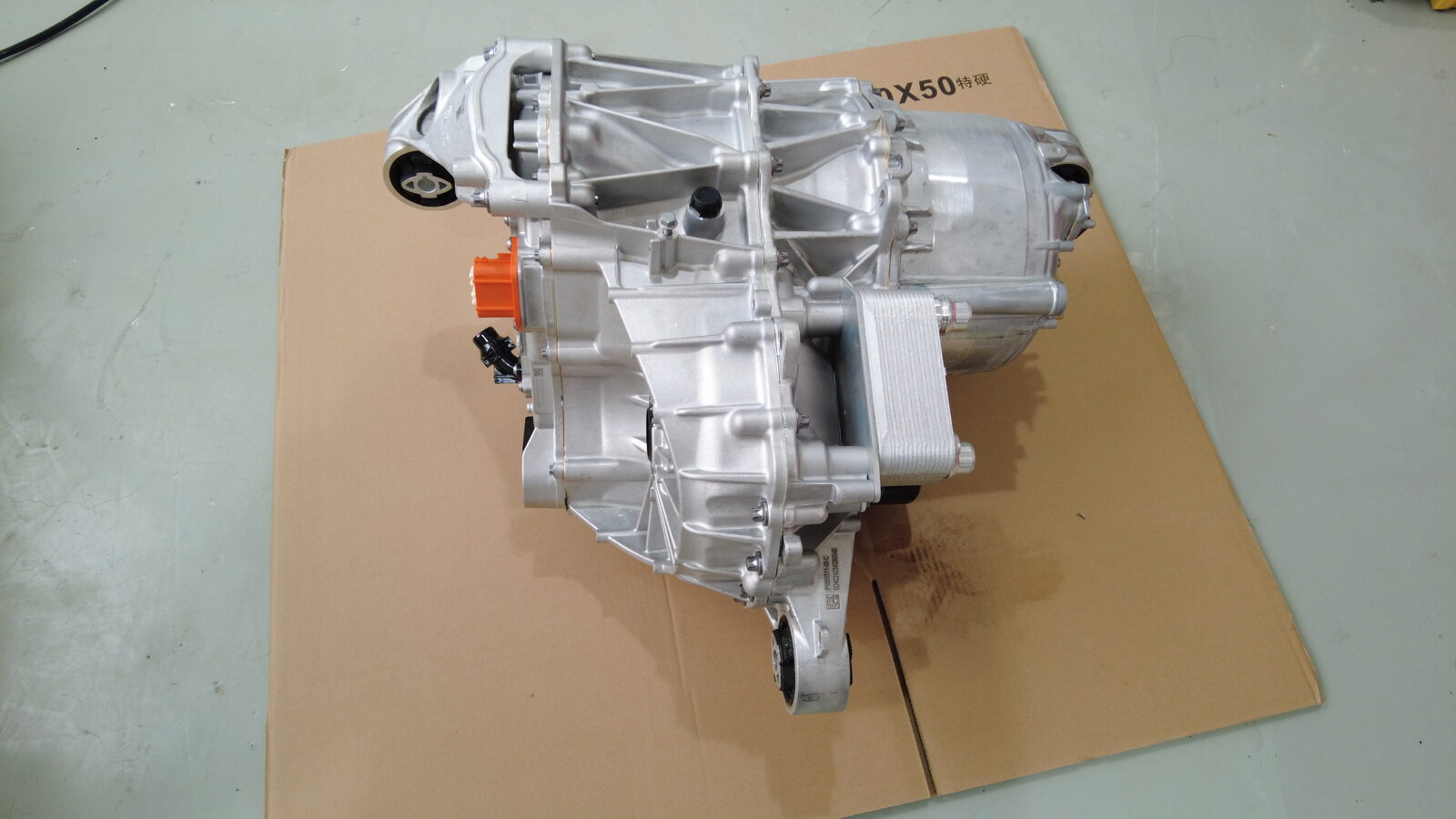

- 将驱动单元降到驱动单元板条箱中。
- 将驱动单元吊索从起重机架和驱动单元上拆下。
安装
-

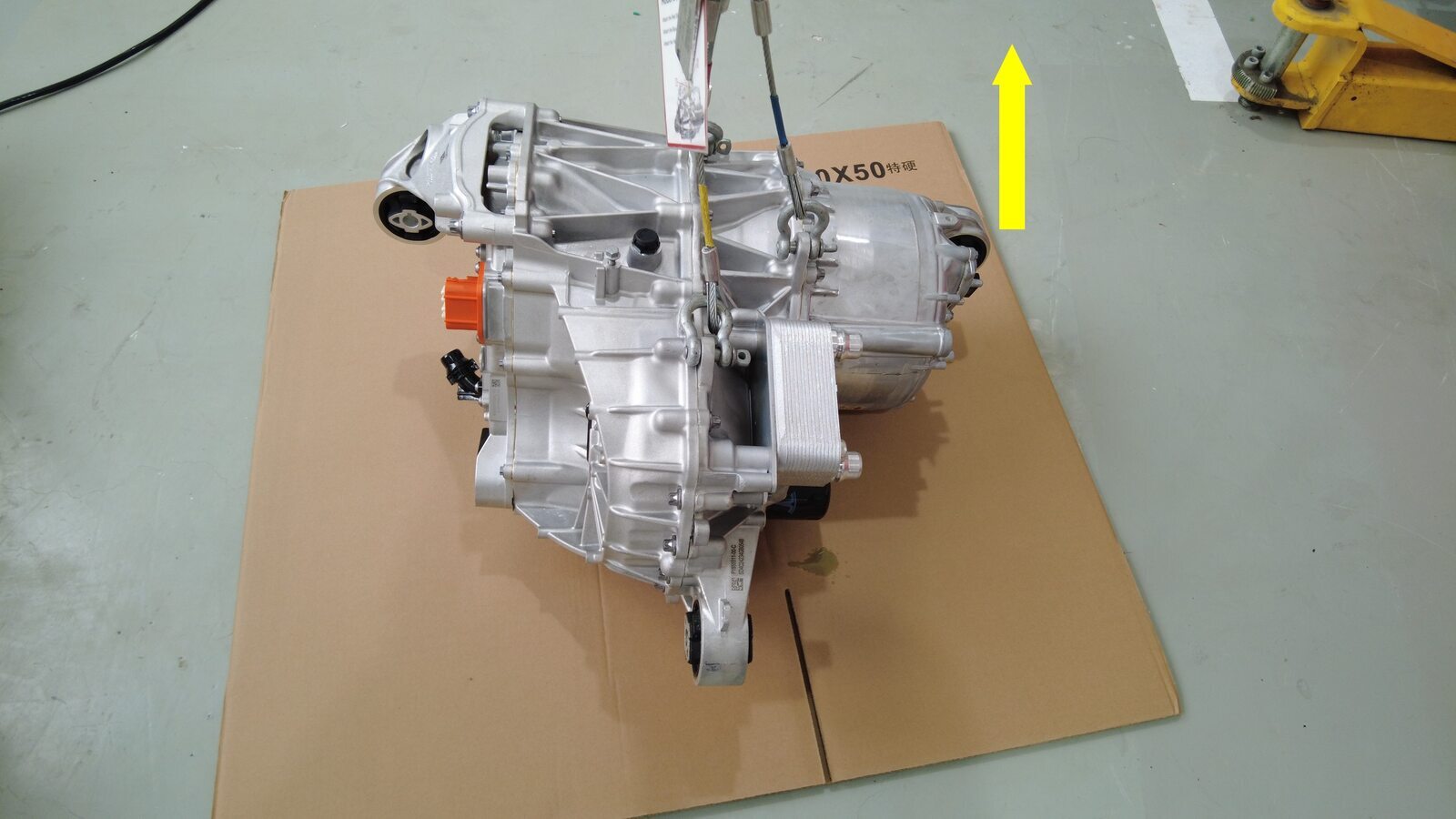

将驱动单元吊索工具固定到驱动单元。
-
同时升起后驱动单元并固定在副车架上方。
- 降下吊索，将驱动单元安装在副车架上。
-
小心地将后驱动单元降低放入后副车架中。降低后驱动单元的同时，将半轴移入驱动单元，以便稍后安装。
-
手动拧紧将驱动单元固定到副车架的左侧、右侧和后部螺栓。
TIp推荐使用以下工具
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
- 18 毫米套筒
注将在后续步骤中紧固。图 3. 左侧如图所示，右侧类似 图 4. 后部螺栓 - 降下吊索工具，释放拉索上的张力。
-
紧固将驱动单元固定到副车架的左侧、右侧和后部螺栓。80 Nm (59.0 lbs-ft)TIp推荐使用以下工具
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
- 18 毫米套筒
- 将驱动单元吊索工具从后驱动单元上松开。
- 将副车架和后驱动单元总成安装到车辆上。请参阅后副车架 ((拆卸和更换))。
