椅套 - 座椅靠背 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13080200502 FRT 0.66 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 将左侧第二排座椅总成从车辆上拆下。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
  2. 拆下第二排左侧座椅头枕总成。请参阅 头枕 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  3. 断开第二排左侧座椅靠背加热垫连接器。
  4. 断开第二排左侧座椅靠背倾角调节电机连接器。
  5. 断开第二排左侧座椅靠背通风扇连接器。
  6. 松开固定夹（2 个）和挂钩（4 个），将座椅线束从第二排左侧座椅靠背总成上拆下。
  7. 拆下将头枕框架总成固定到第二排左侧座椅靠背总成的螺栓（3 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒扳手

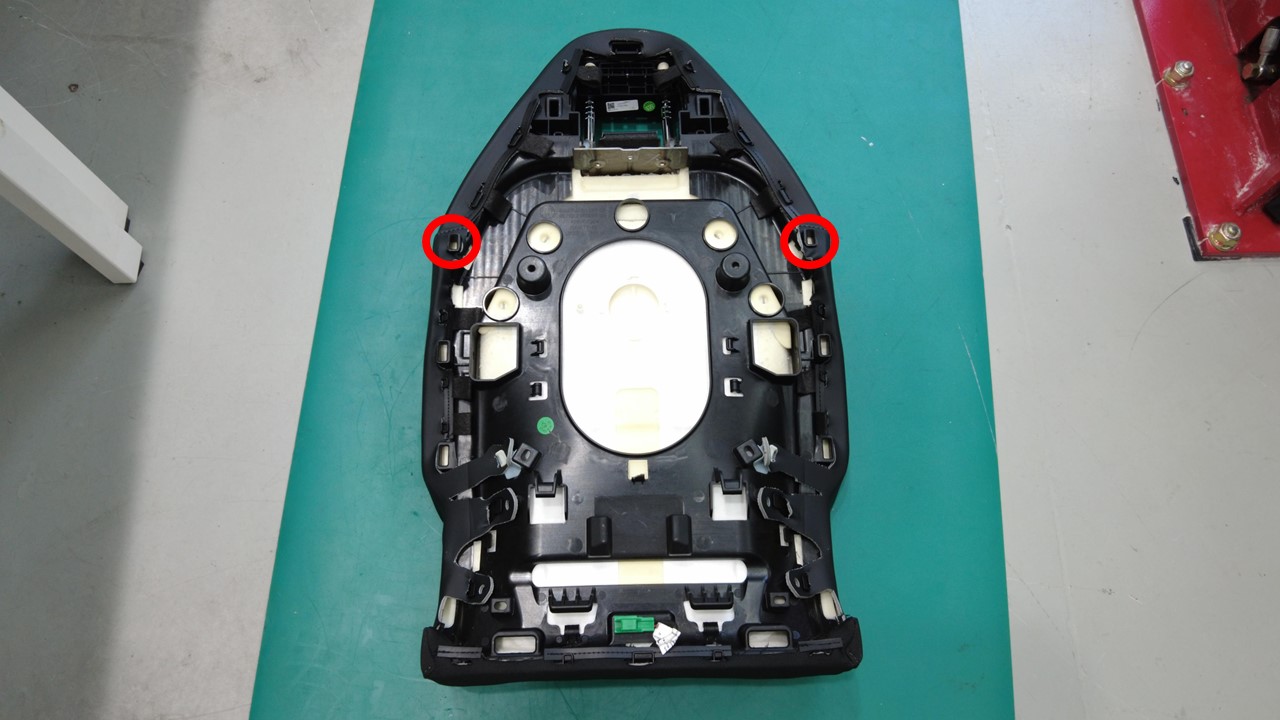

  8. 拆下将座椅靠背框架固定到第二排左侧座椅的卡子（2 个）。

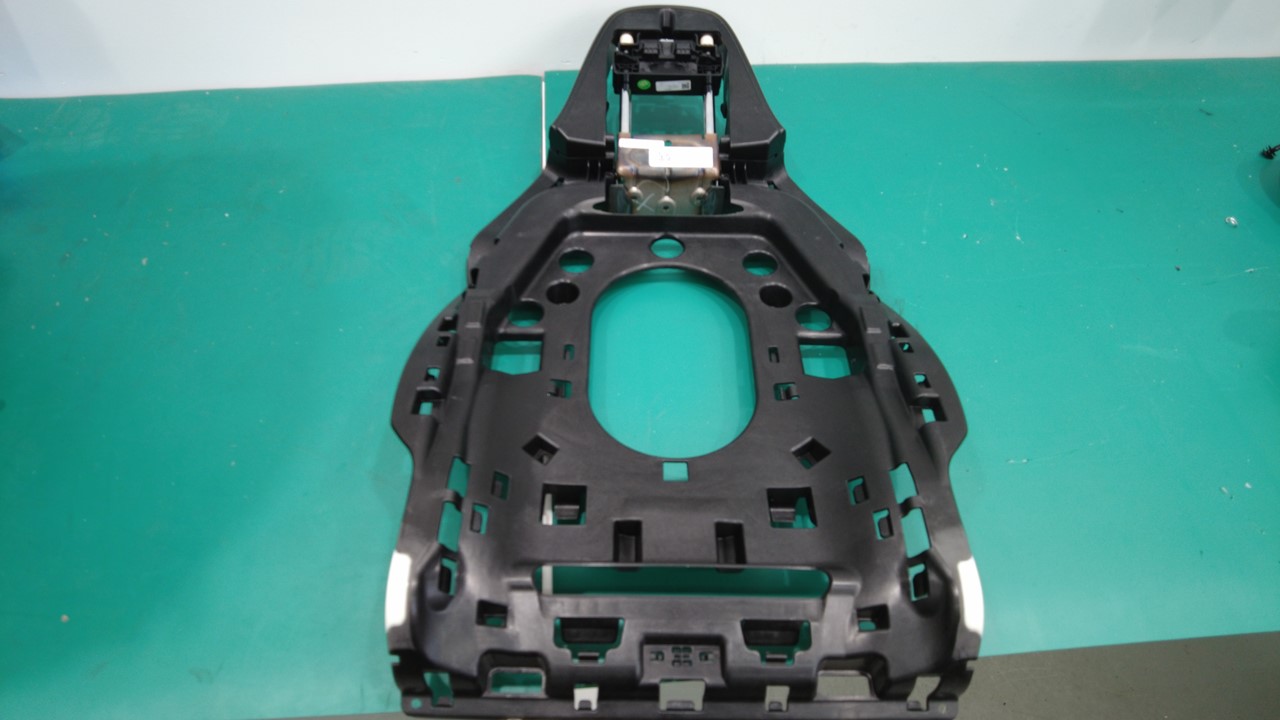

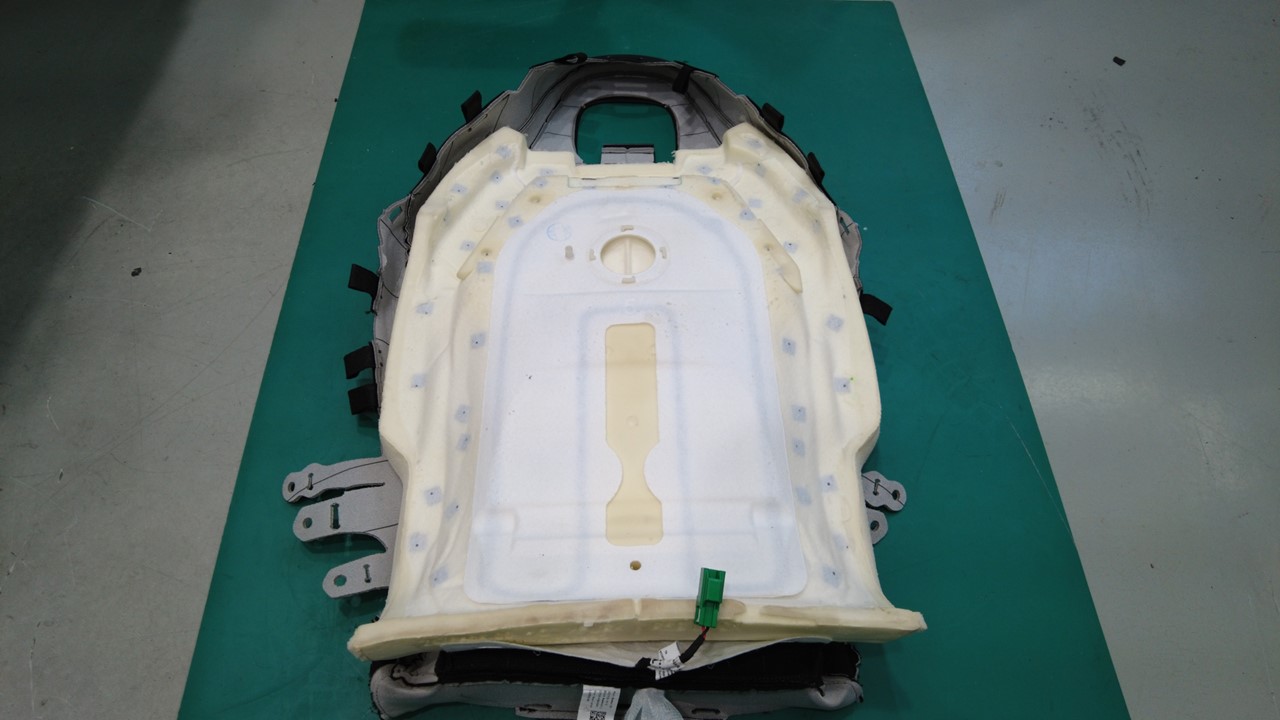

  9. 松开将座椅靠背泡沫总成固定到第二排左侧座椅靠背框架的挂钩（4 个），然后拆下座椅靠背泡沫总成。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿损坏座椅饰板。

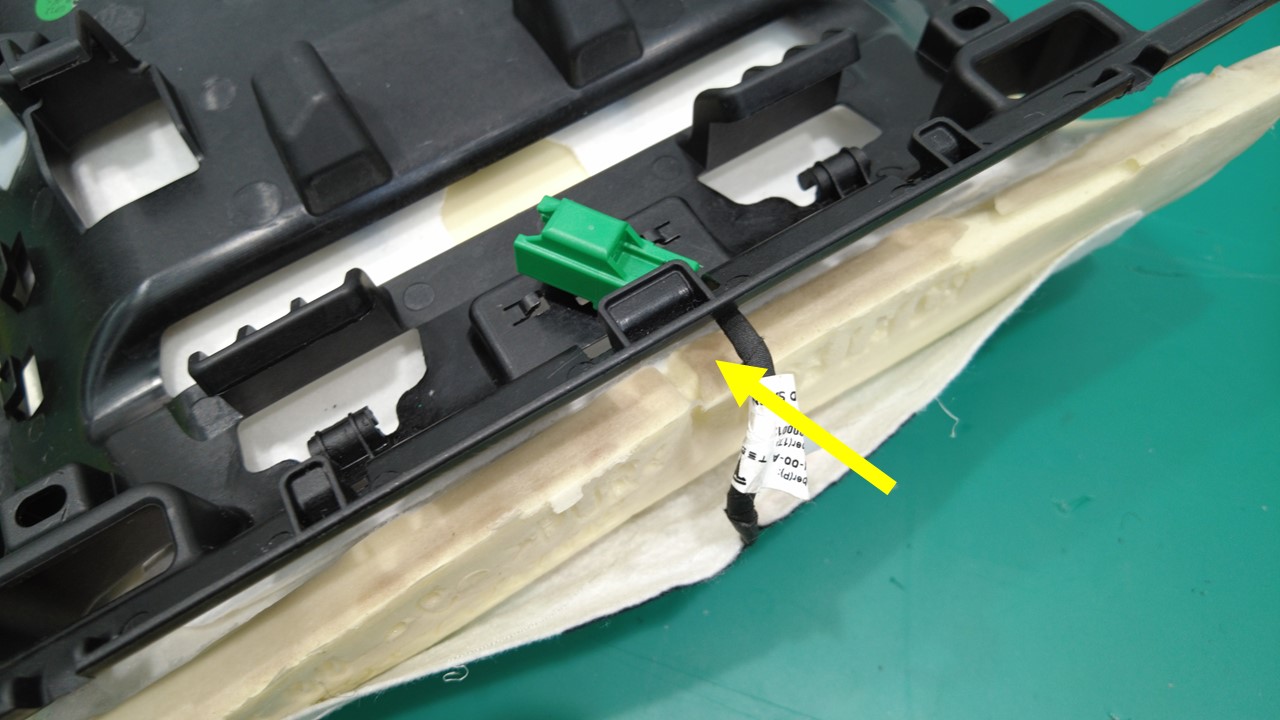

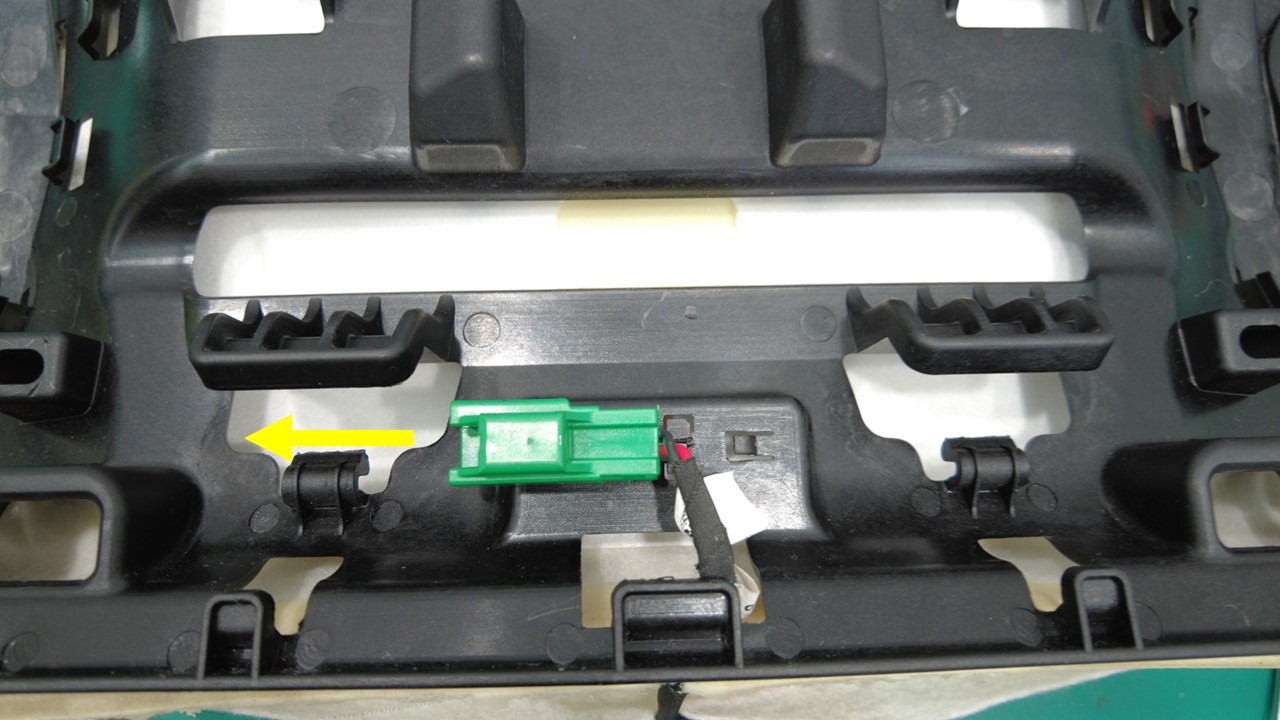

  10. 将加热器线束从第二排左侧座椅靠背外壳上拆下。

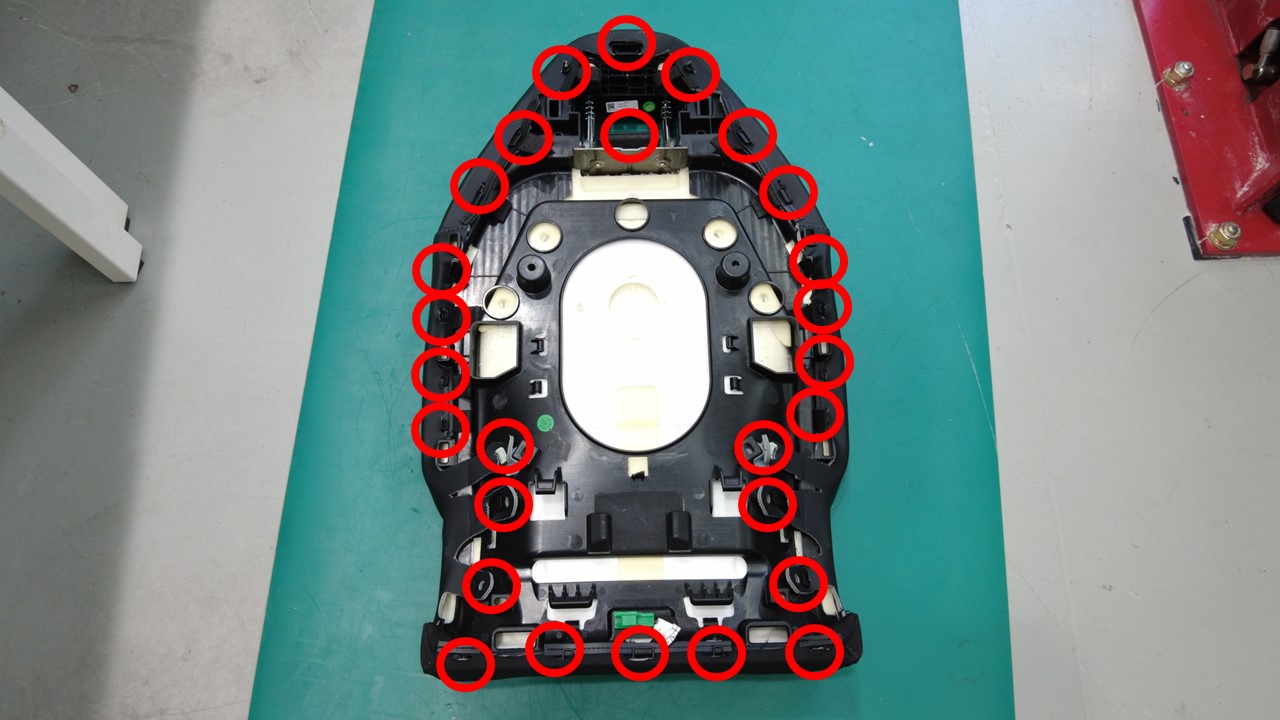

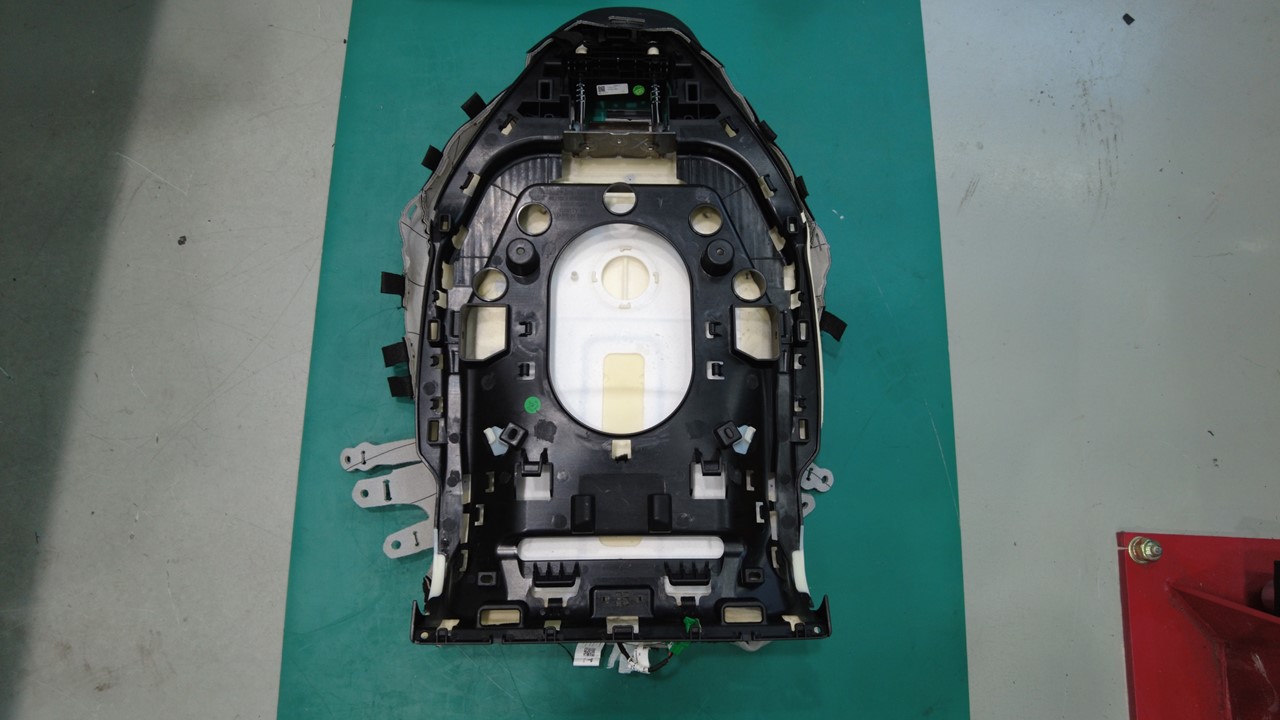

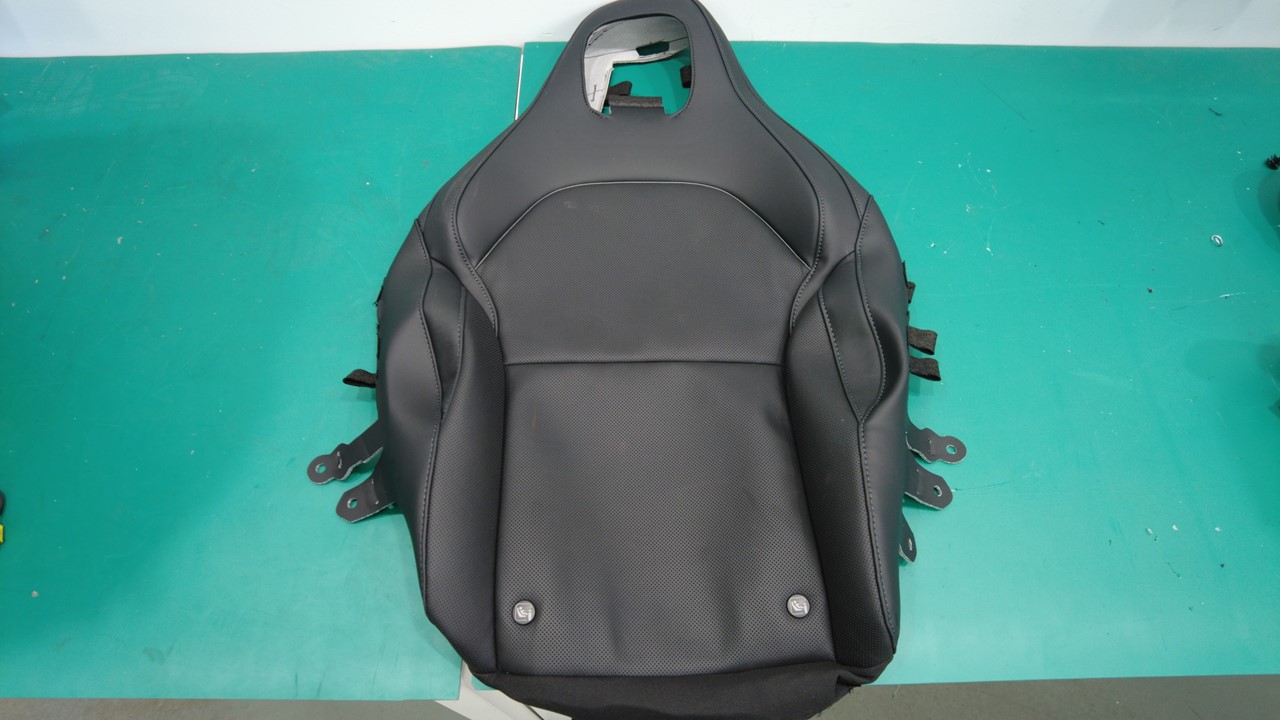

  11. 松开将座椅靠背泡沫总成固定到第二排左侧座椅靠背外壳的卡子（27 个）和定位夹（2 个），然后拆下座椅靠背泡沫总成。

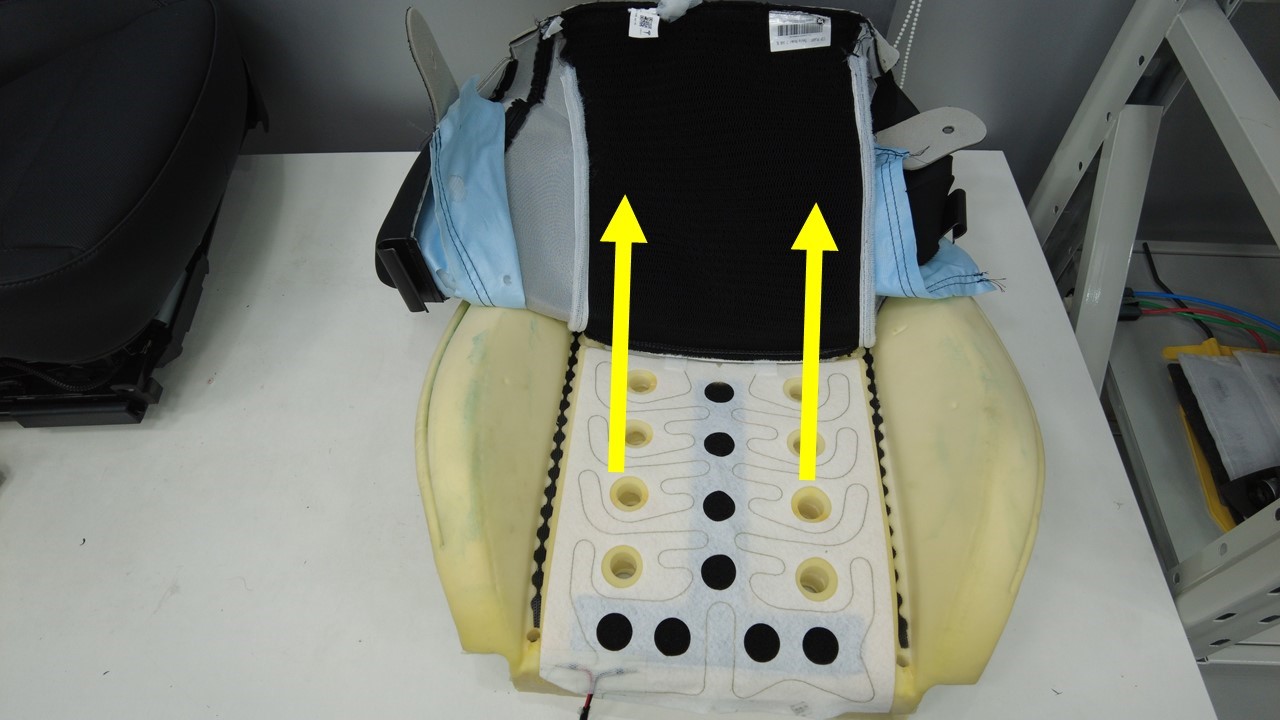

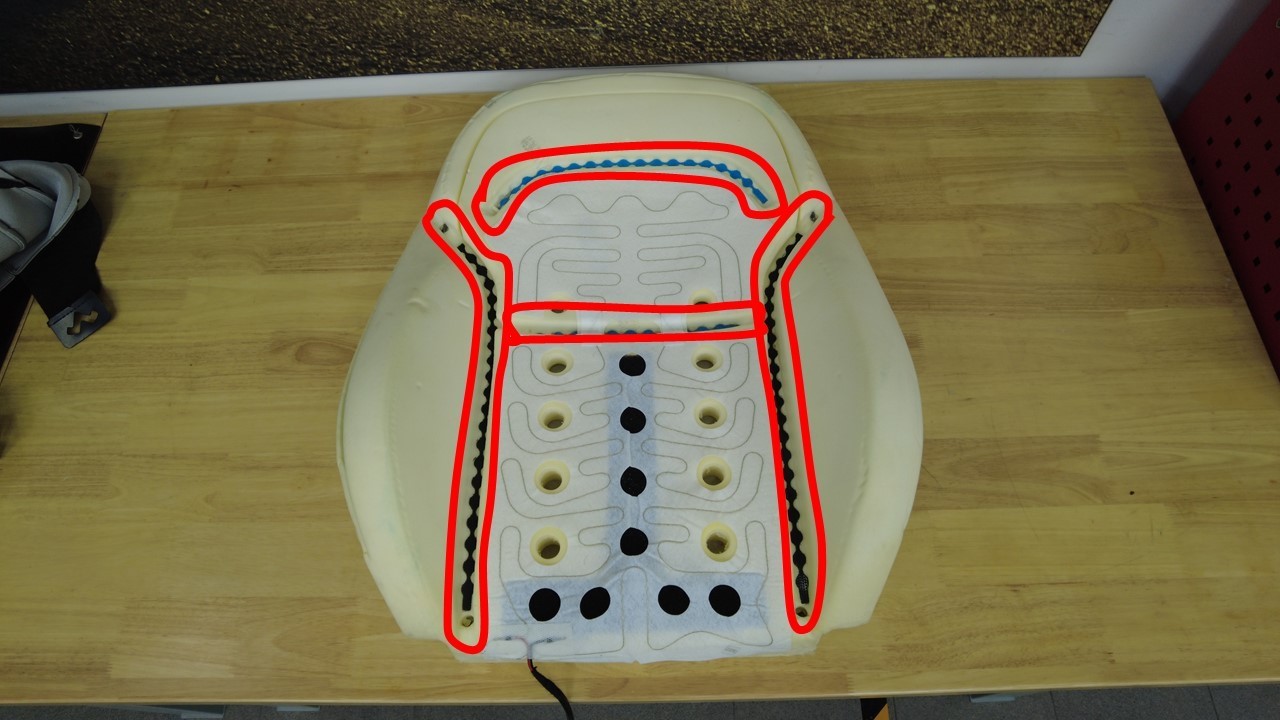

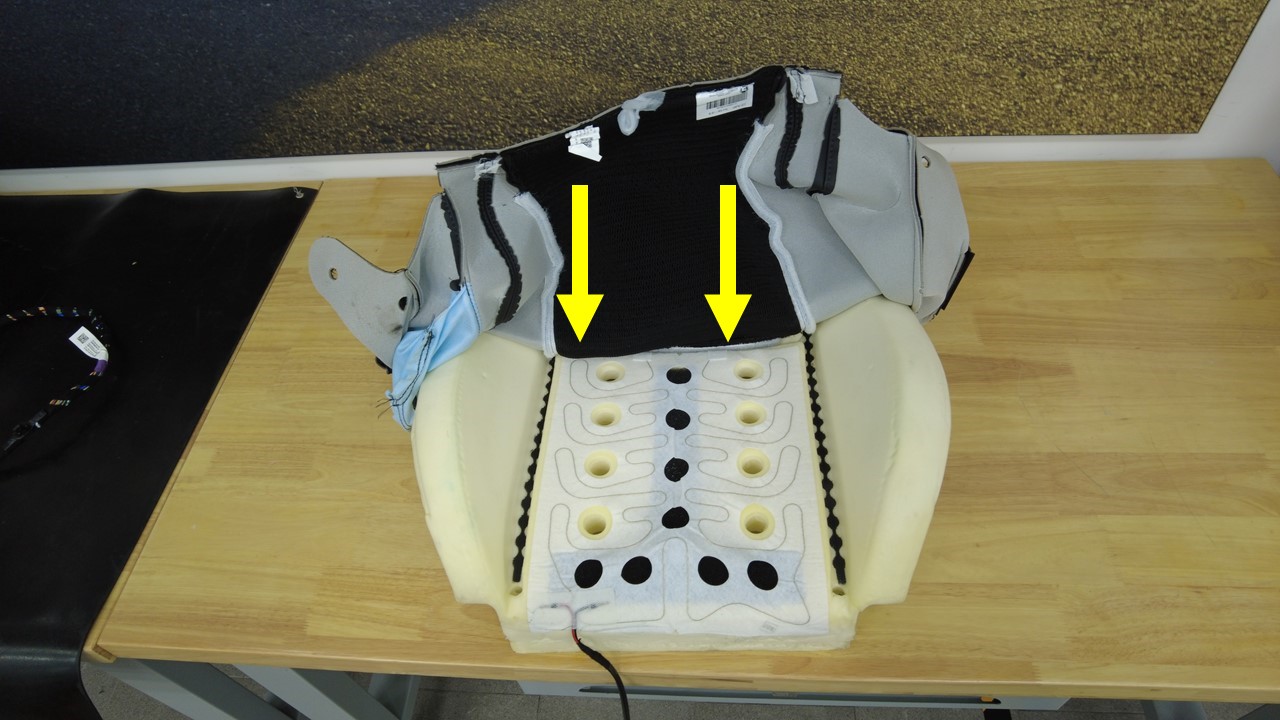

  12. 拆下将座椅靠背饰板固定到座椅靠背泡沫垫的 Velcro 系带（4 个），然后将饰板从泡沫垫上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿损坏泡沫垫。

安装

  1. 安装将座椅靠背饰板固定到座椅靠背泡沫垫的 Velcro 系带（4 个）。
  2. 紧固将座椅靠背泡沫总成固定到第二排左侧座椅靠背外壳的卡子（27 个）和定位夹（2 个）。
  3. 将加热器线束安装到第二排左侧座椅靠背外壳上。
  4. 紧固将座椅靠背泡沫总成固定到第二排左侧座椅靠背框架的挂钩（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿损坏座椅饰板。
  5. 安装将座椅靠背框架固定到第二排左侧座椅的卡子（2 个）。
  6. 安装将头枕框架总成固定到第二排左侧座椅靠背总成的螺栓（3 个）。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒扳手
  7. 紧固夹子（2 个）和挂钩（4 个），将座椅线束安装到第二排左侧座椅靠背总成上。
  8. 连接第二排左侧座椅靠背倾角调节电机连接器。
  9. 连接第二排左侧座椅靠背加热垫连接器。
  10. 连接第二排左侧座椅靠背通风扇连接器。
  11. 安装第二排左侧座椅头枕总成。请参阅 头枕 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  12. 将第二排左侧座椅总成安装到车辆上。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
