框架 - 座椅靠背 - 第二排 -左 ((拆卸和更换))
校正代码
1305030102
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将扶手止动器固定到第二排封闭板总成的螺钉 |
 3.8 Nm (2.8 lbs-ft) |
|
重复使用 |
拆卸
- 拆下第二排中间头枕。请参阅 头枕 - 第二排座椅 - 中间 ((拆卸和更换))。
-

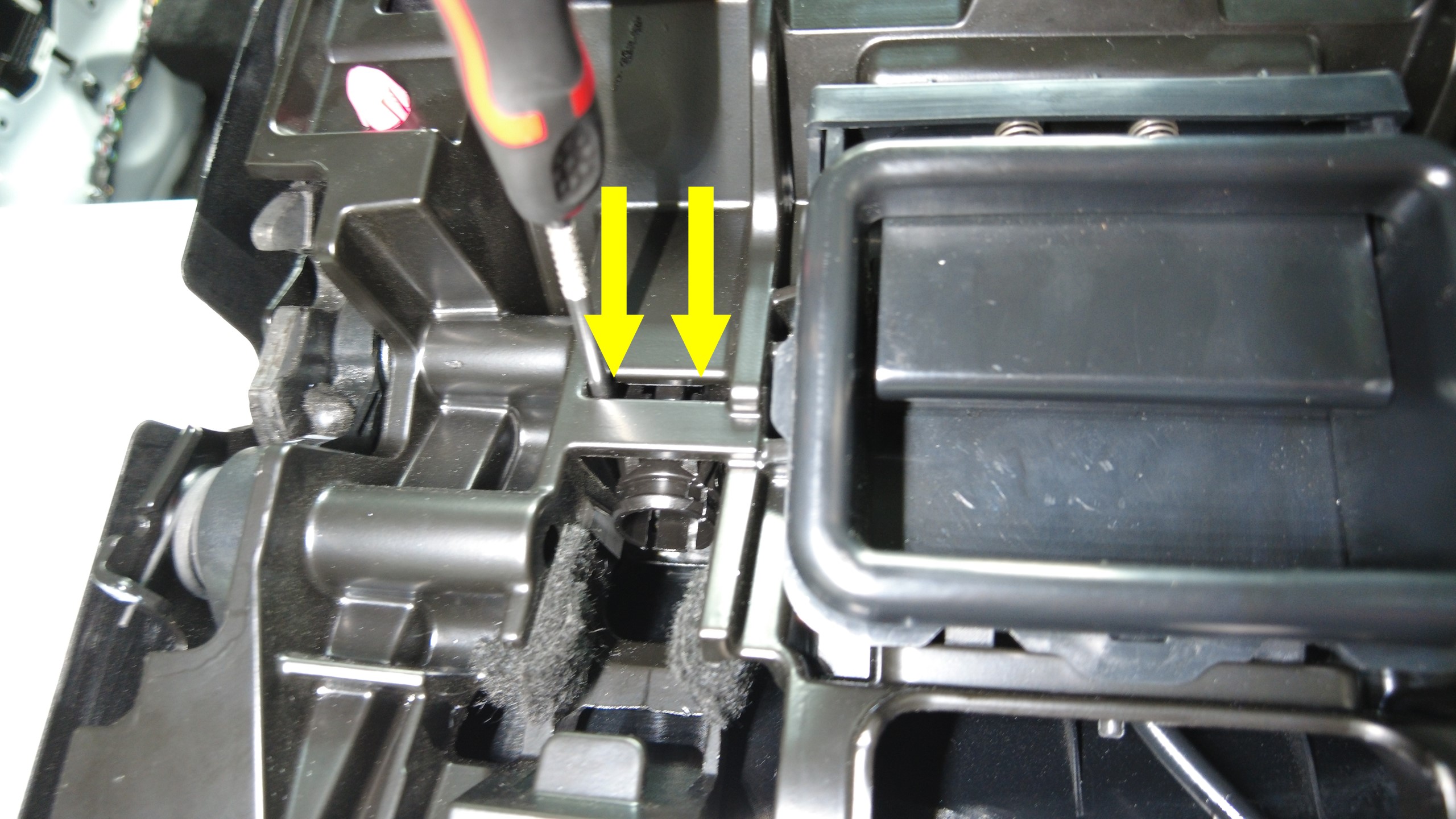

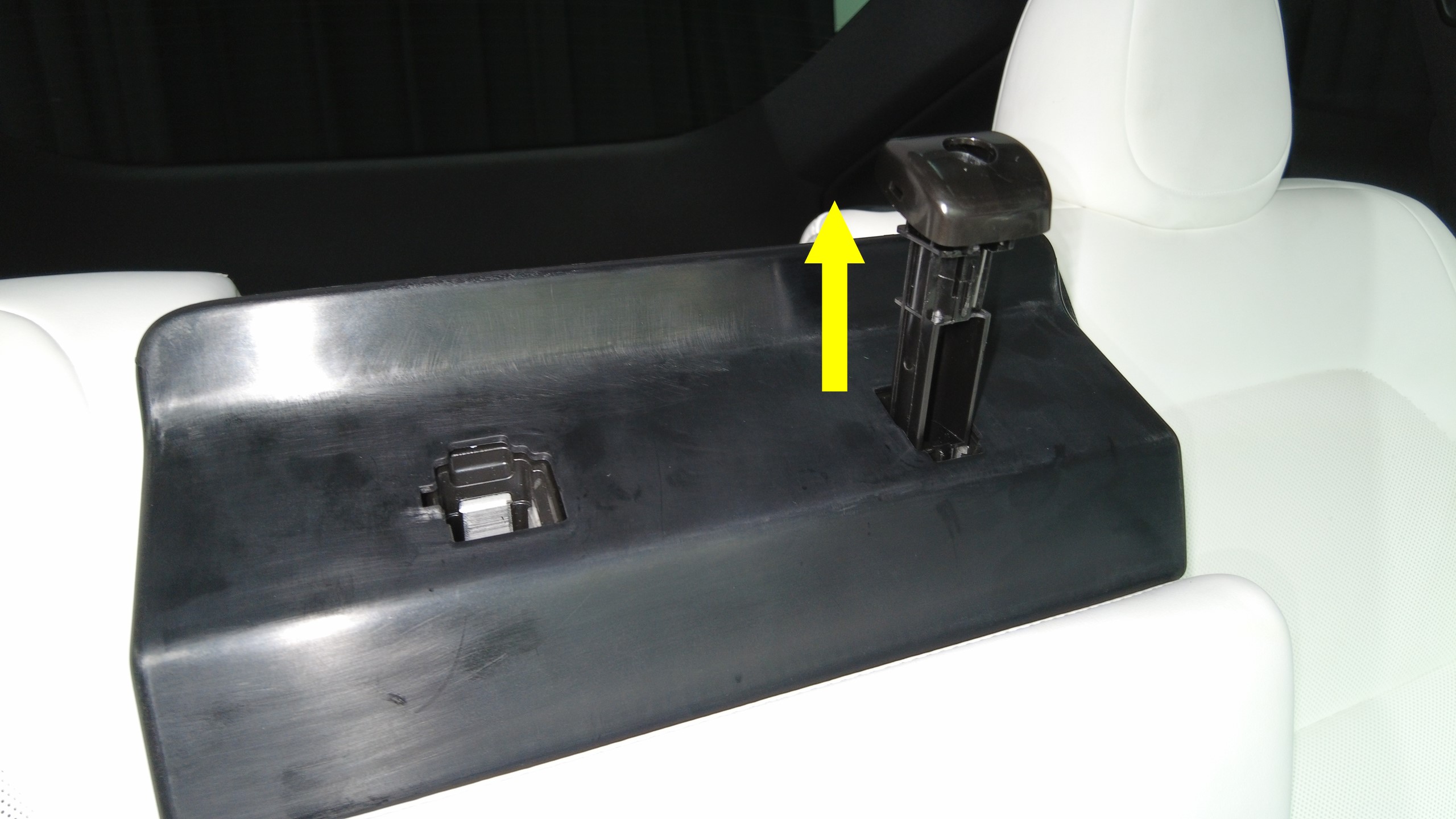

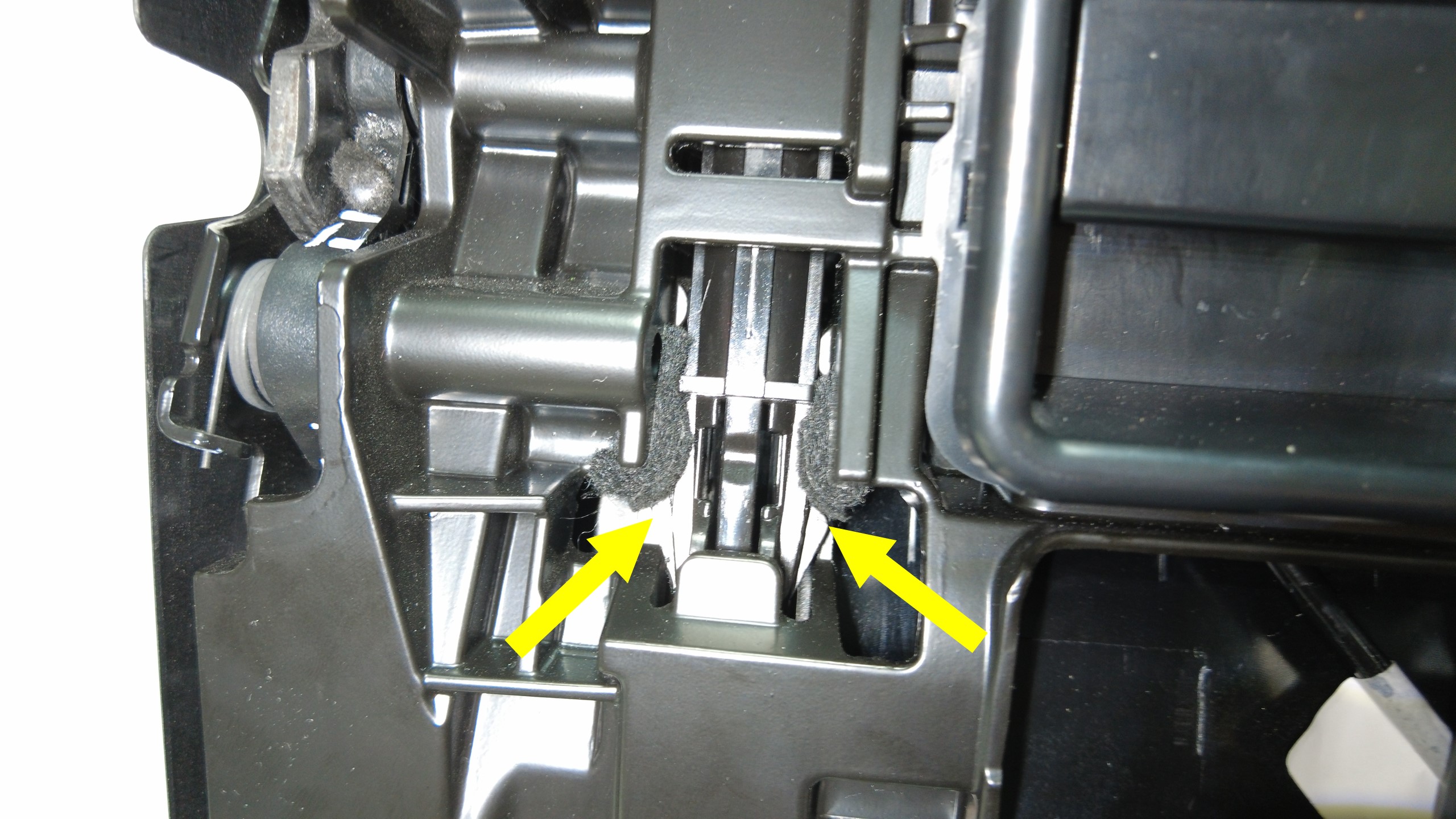

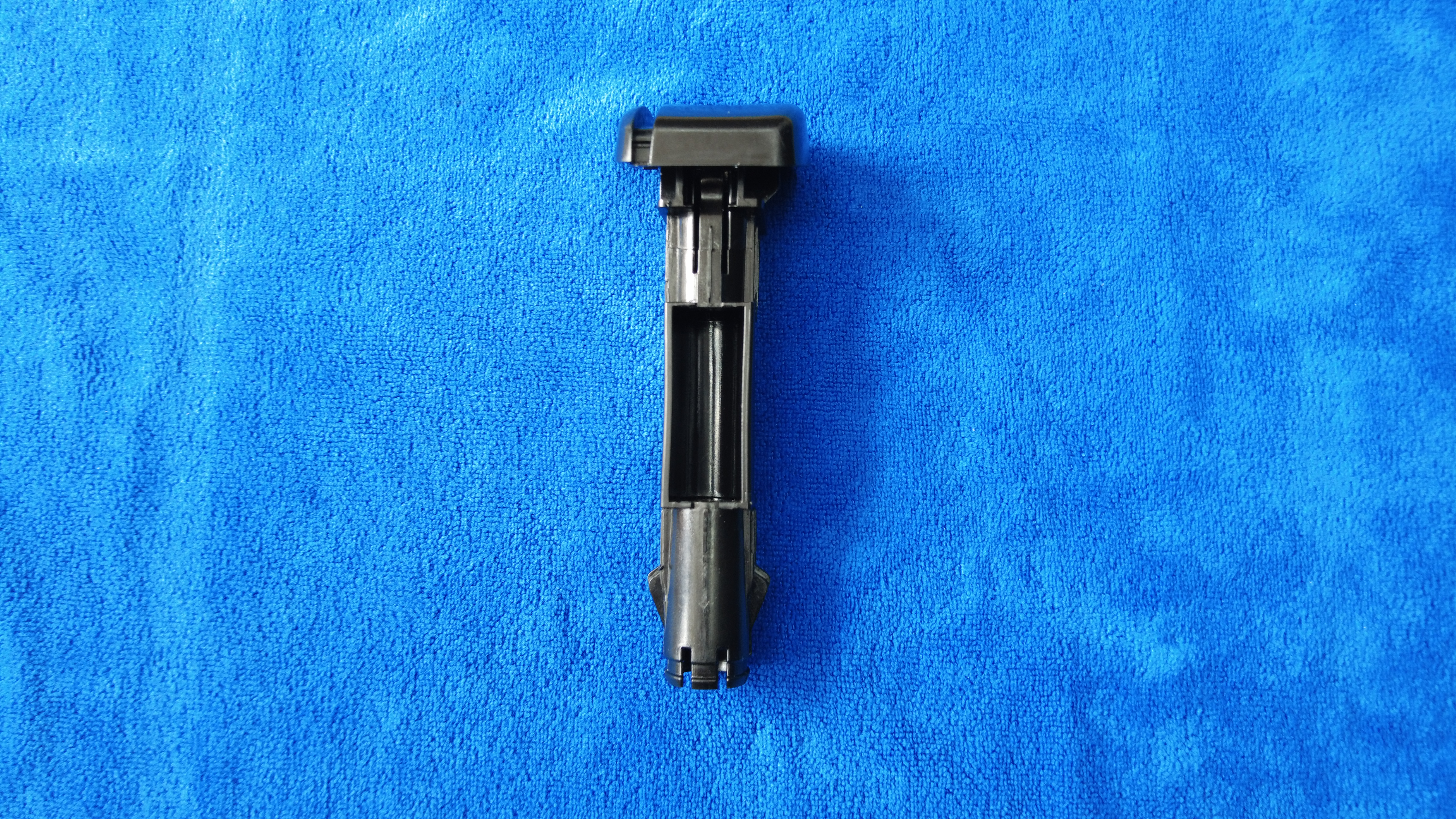

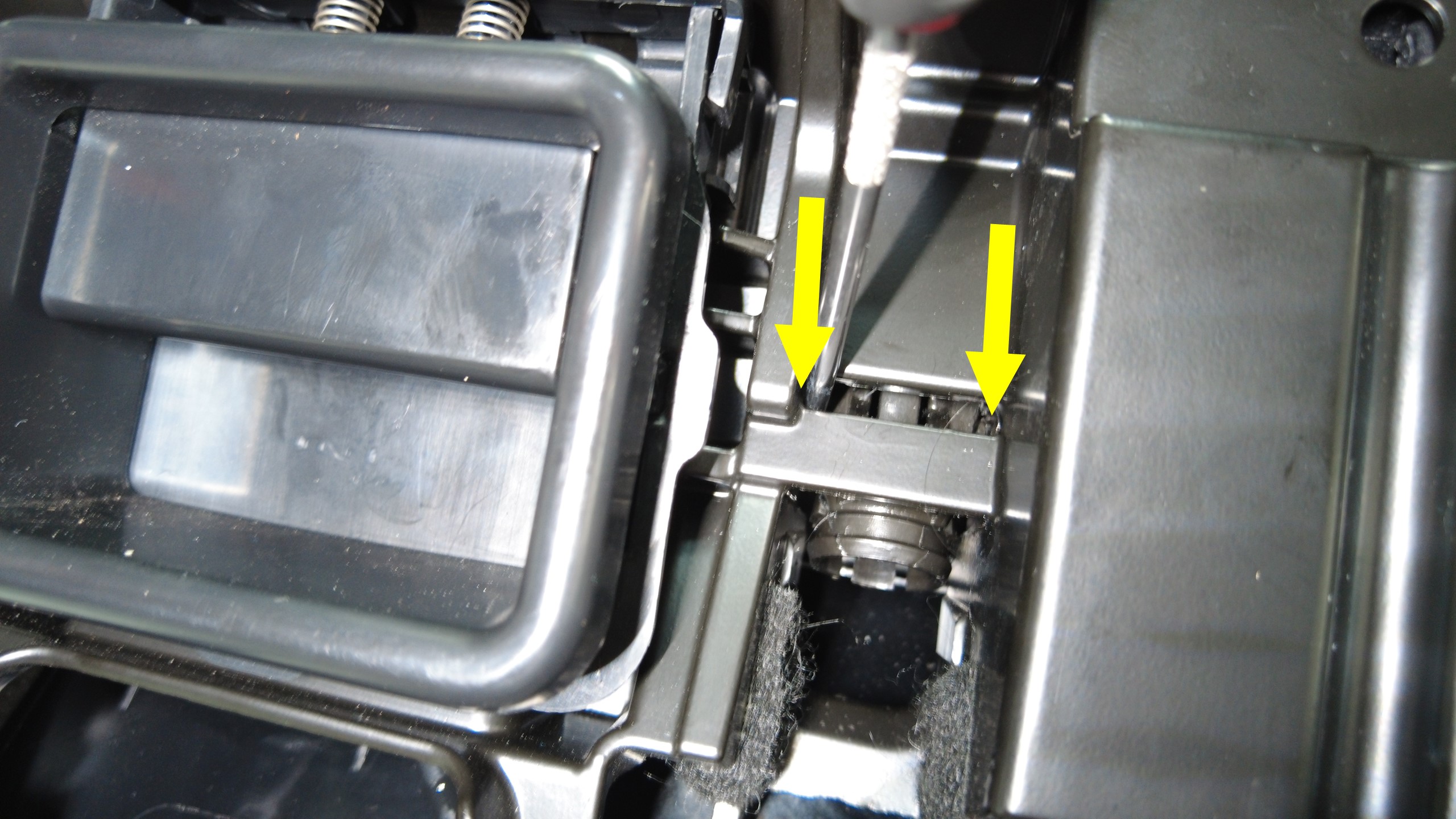

松开用于固定左侧 20 百分比座椅头枕导锁的锁片（2 个），然后将锁止柱撬离中间座椅靠背。
-

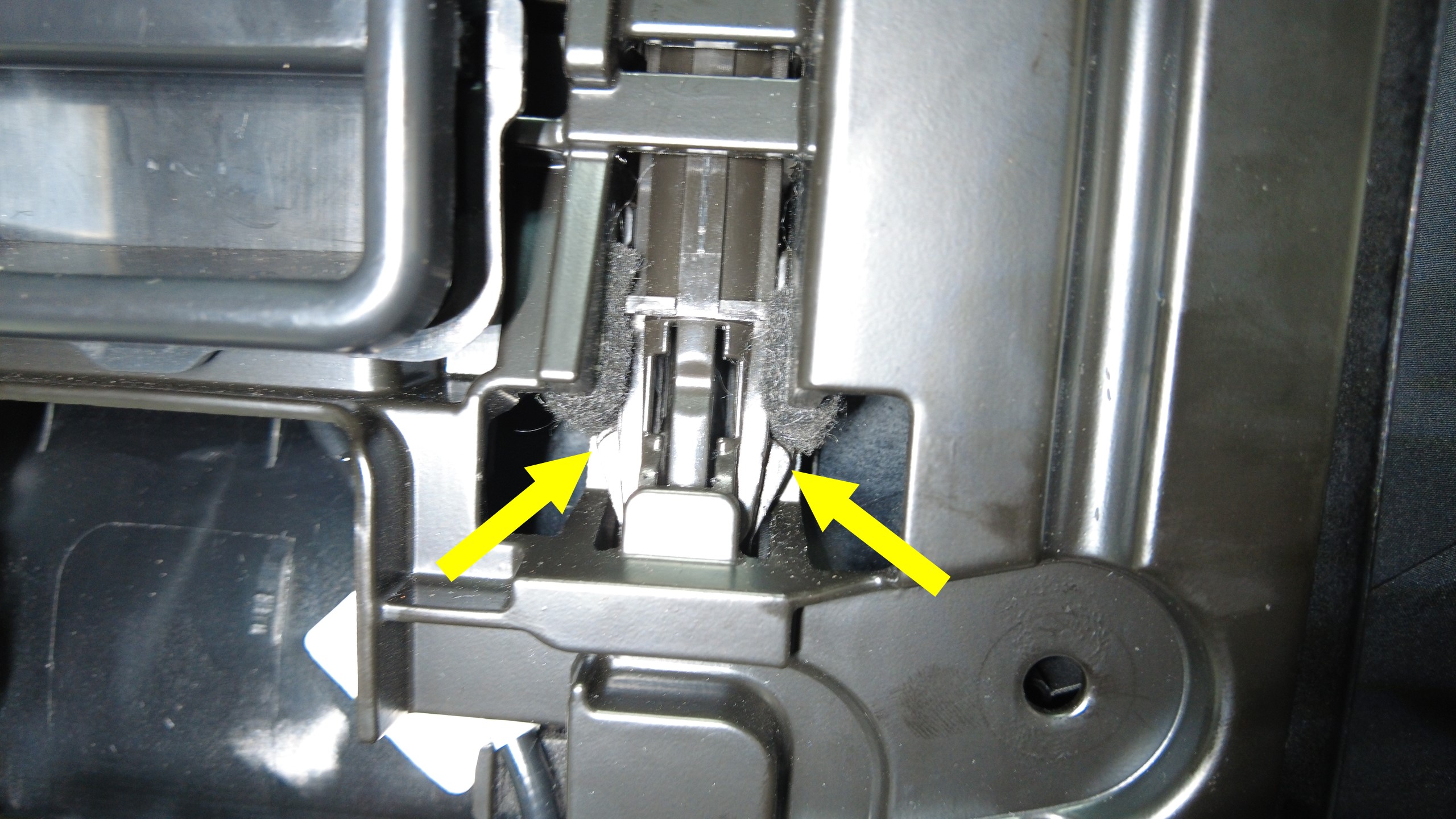

松开用于固定右侧 20 百分比座椅头枕导锁的锁片（2 个），然后将锁止柱撬离中间座椅靠背。
- 拆卸第二排扶手。请参阅 座椅扶手 - 第二排（5 座） ((拆卸和更换))。
-

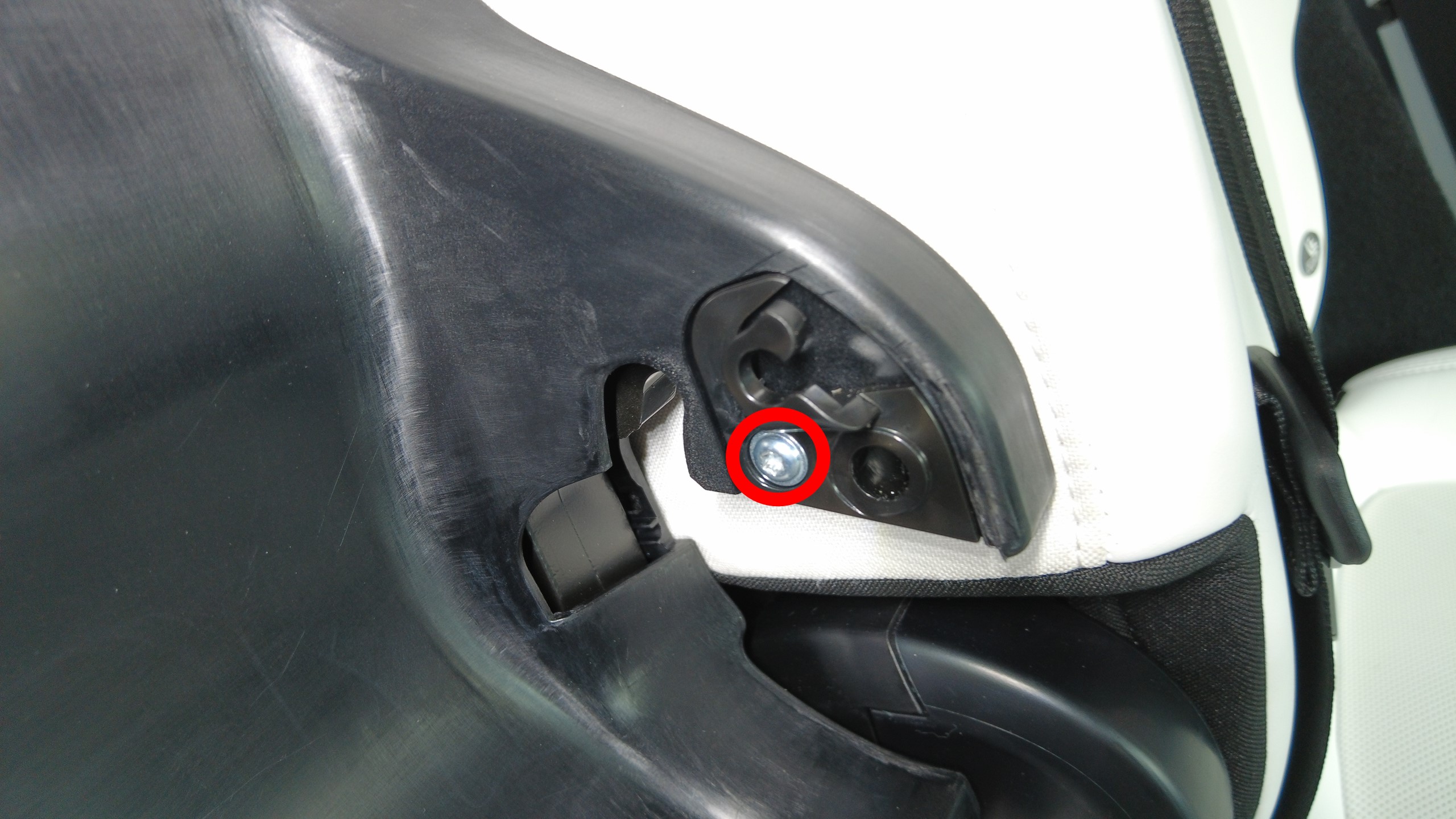

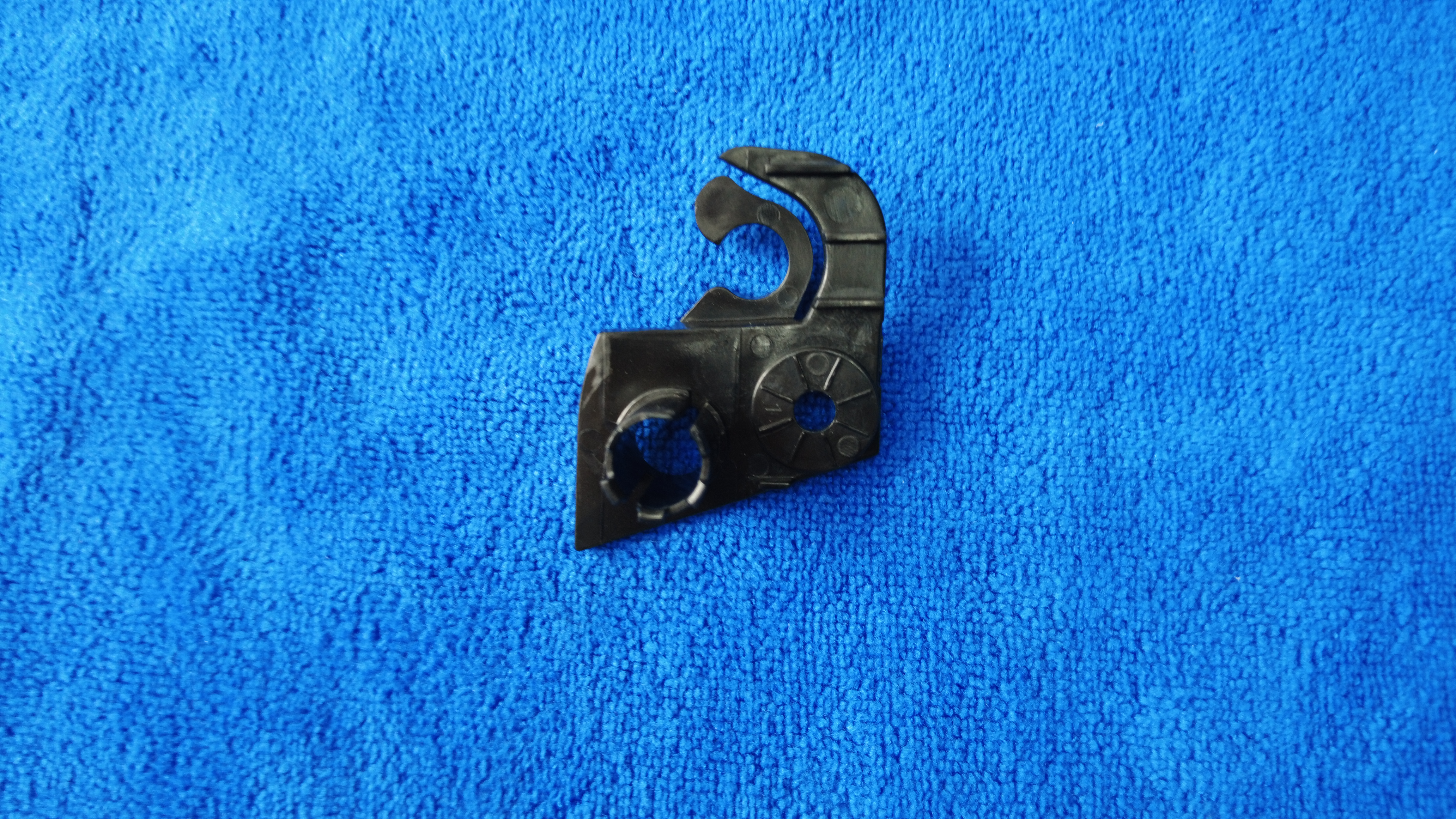

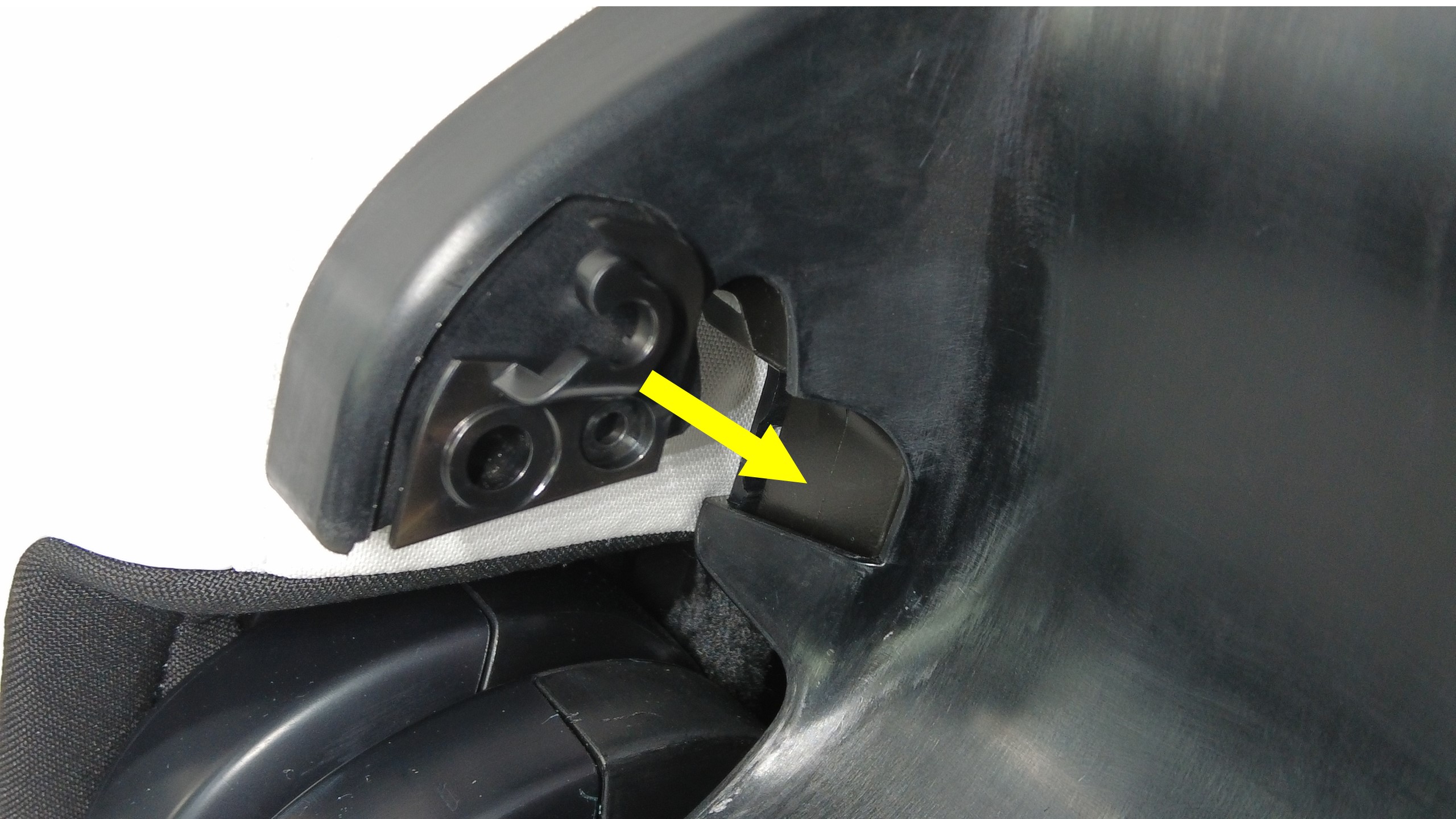

拆下将左侧扶手止动器固定到第二排封闭板总成的螺钉。

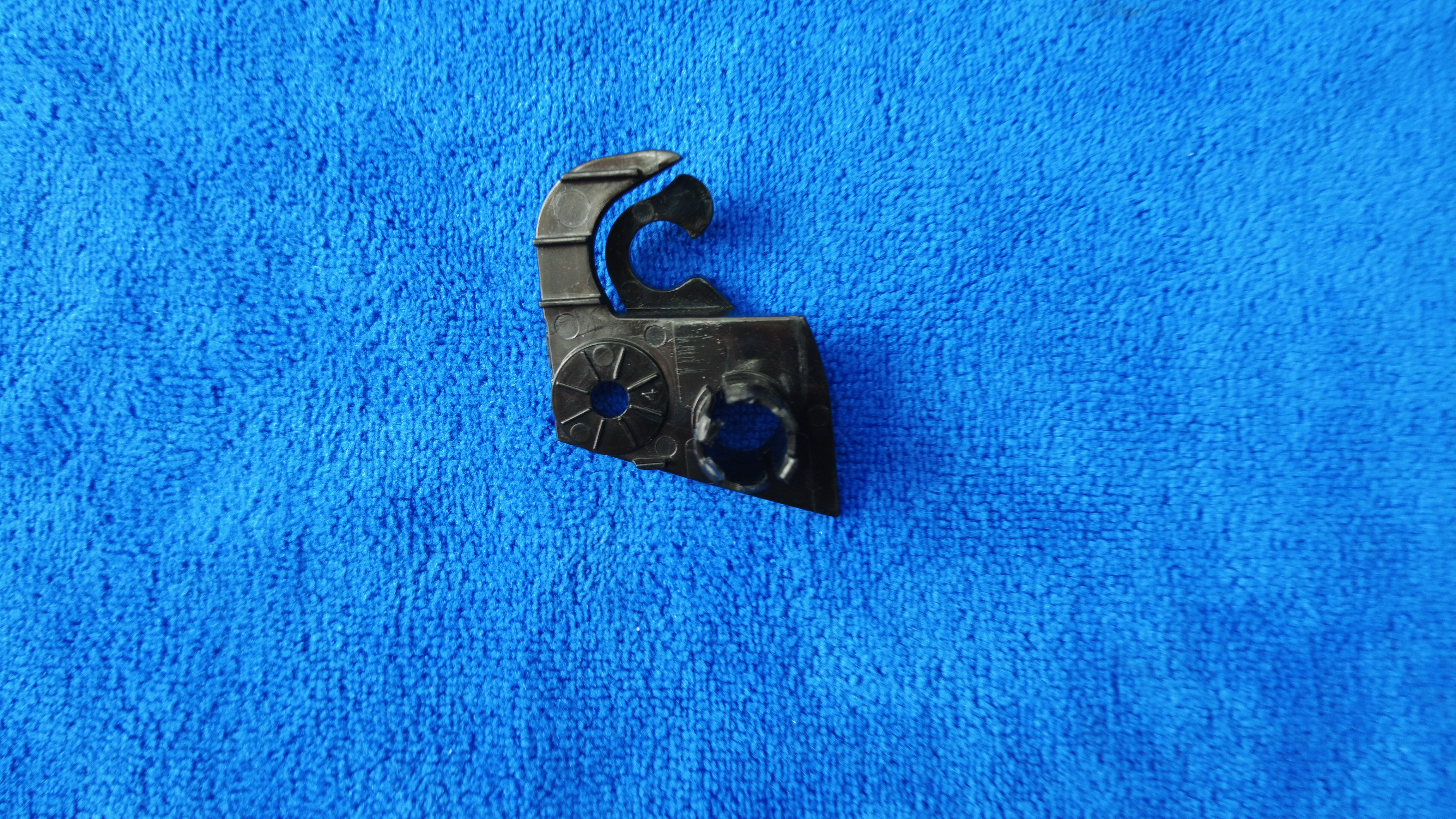

注拆下扶手止动器后将其弃置。TIp推荐使用以下工具
- 1/4 英寸钻头六角梅花套筒，T20
-

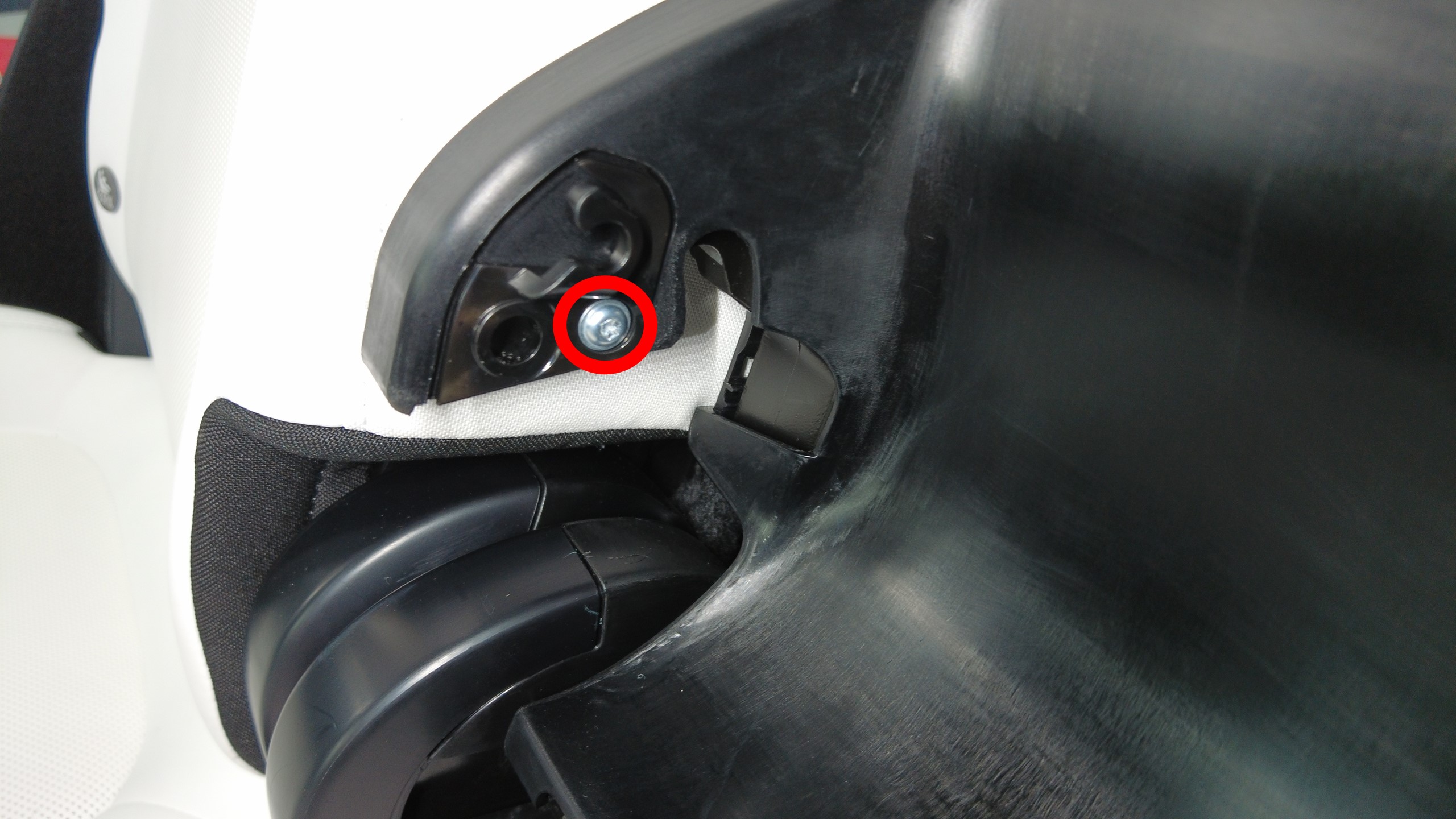

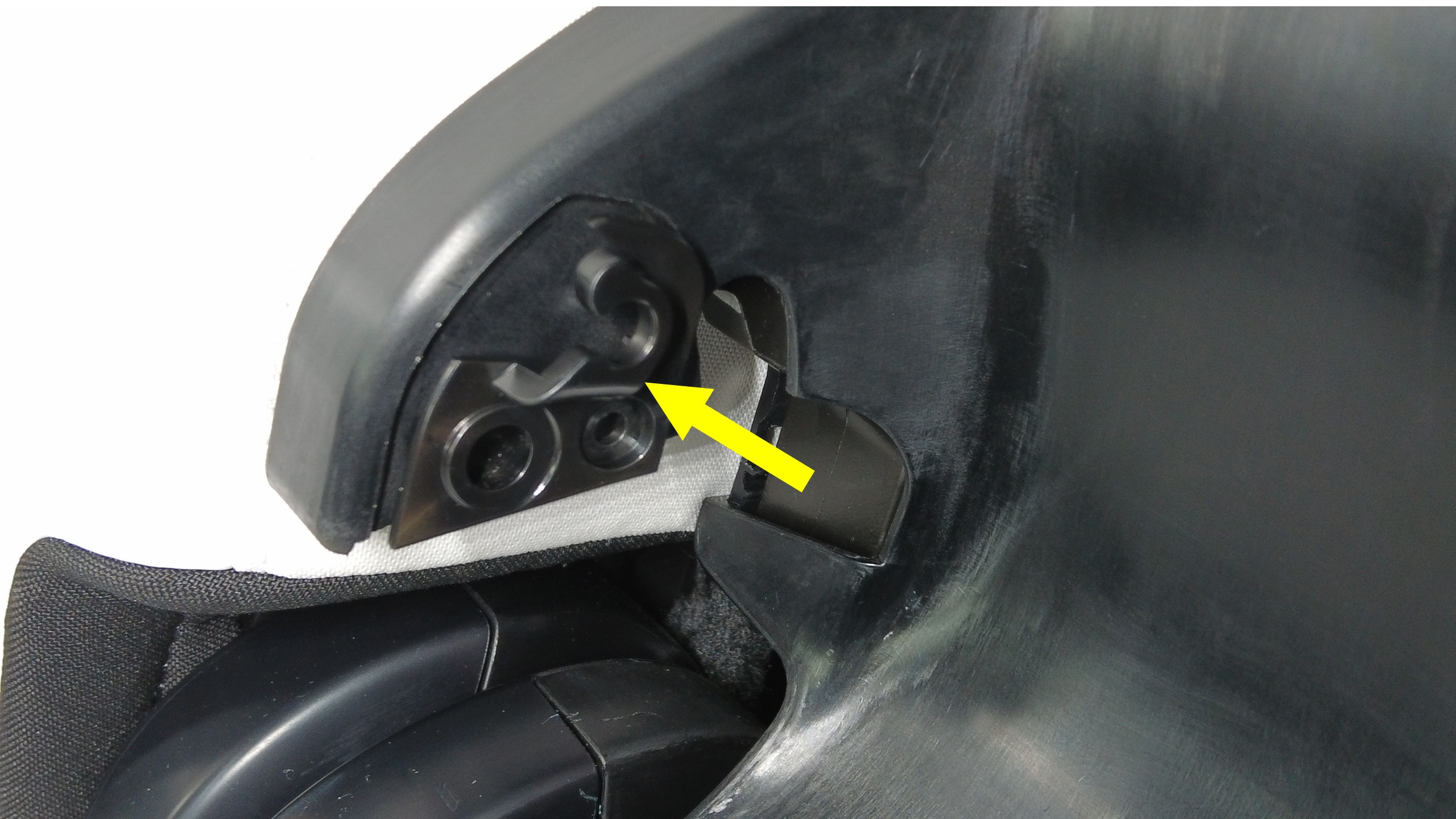

拆下将右侧扶手止动器固定到第二排封闭板总成的螺钉。
注拆下扶手止动器后将其弃置。TIp推荐使用以下工具
- 1/4 英寸钻头六角梅花套筒，T20
- 拆下中间座椅靠背枢轴卡夹。请参阅 转轴固定铸件 - 中间座椅 - 第二排（5 座） ((拆卸和更换))。
-

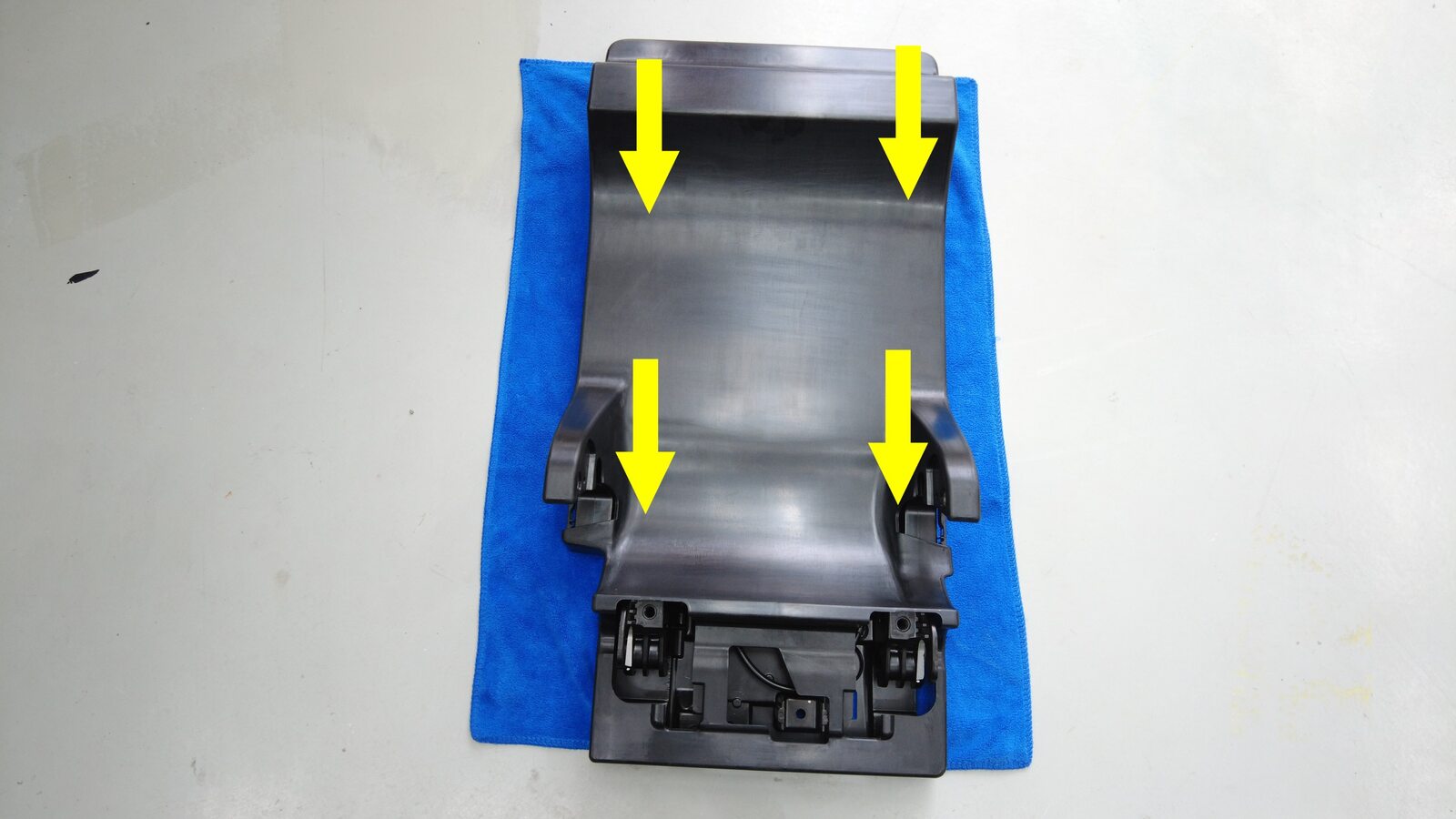

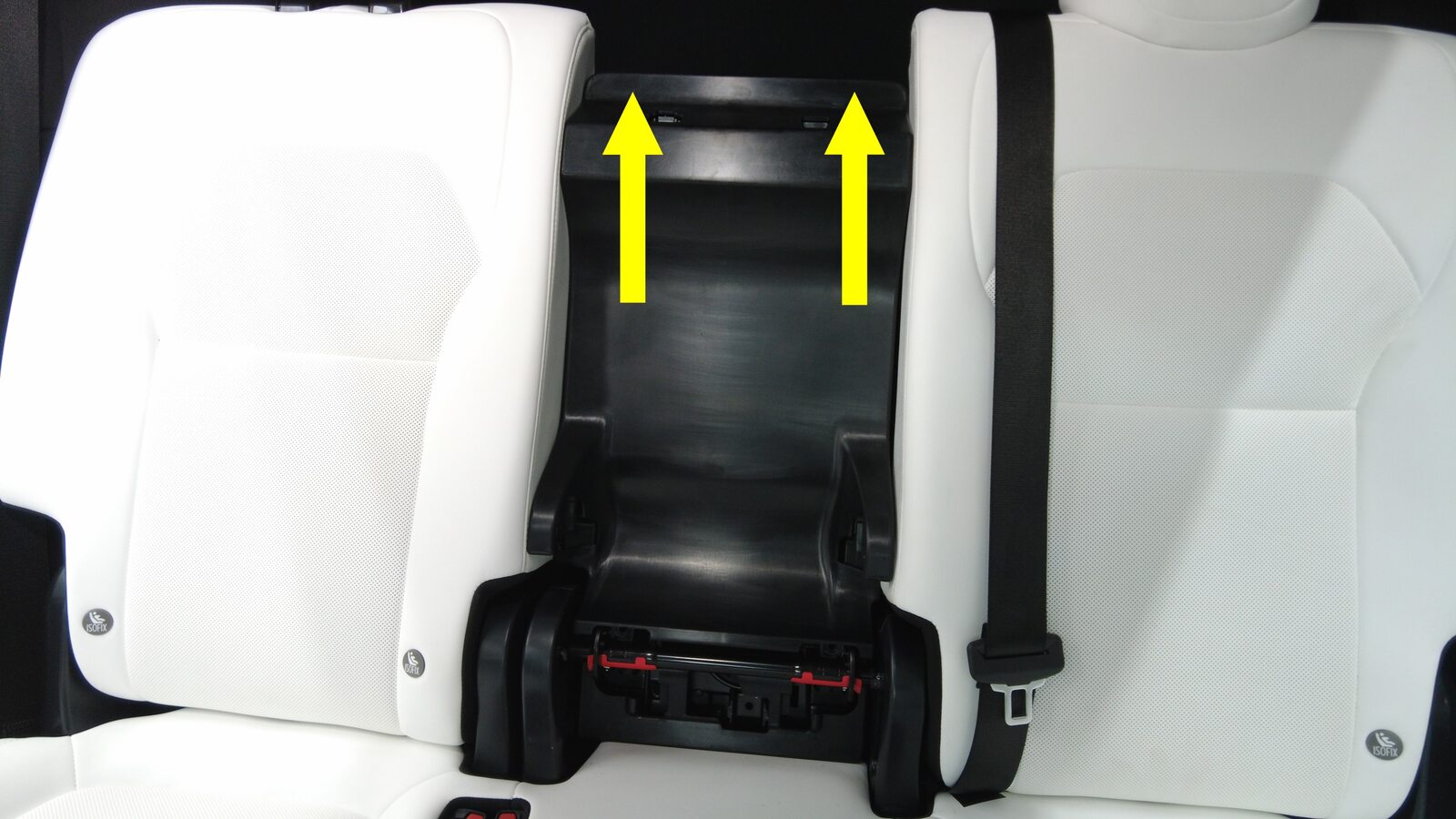

将第二排封闭板总成从第二排 20 百分比座椅框架上拆下。
-

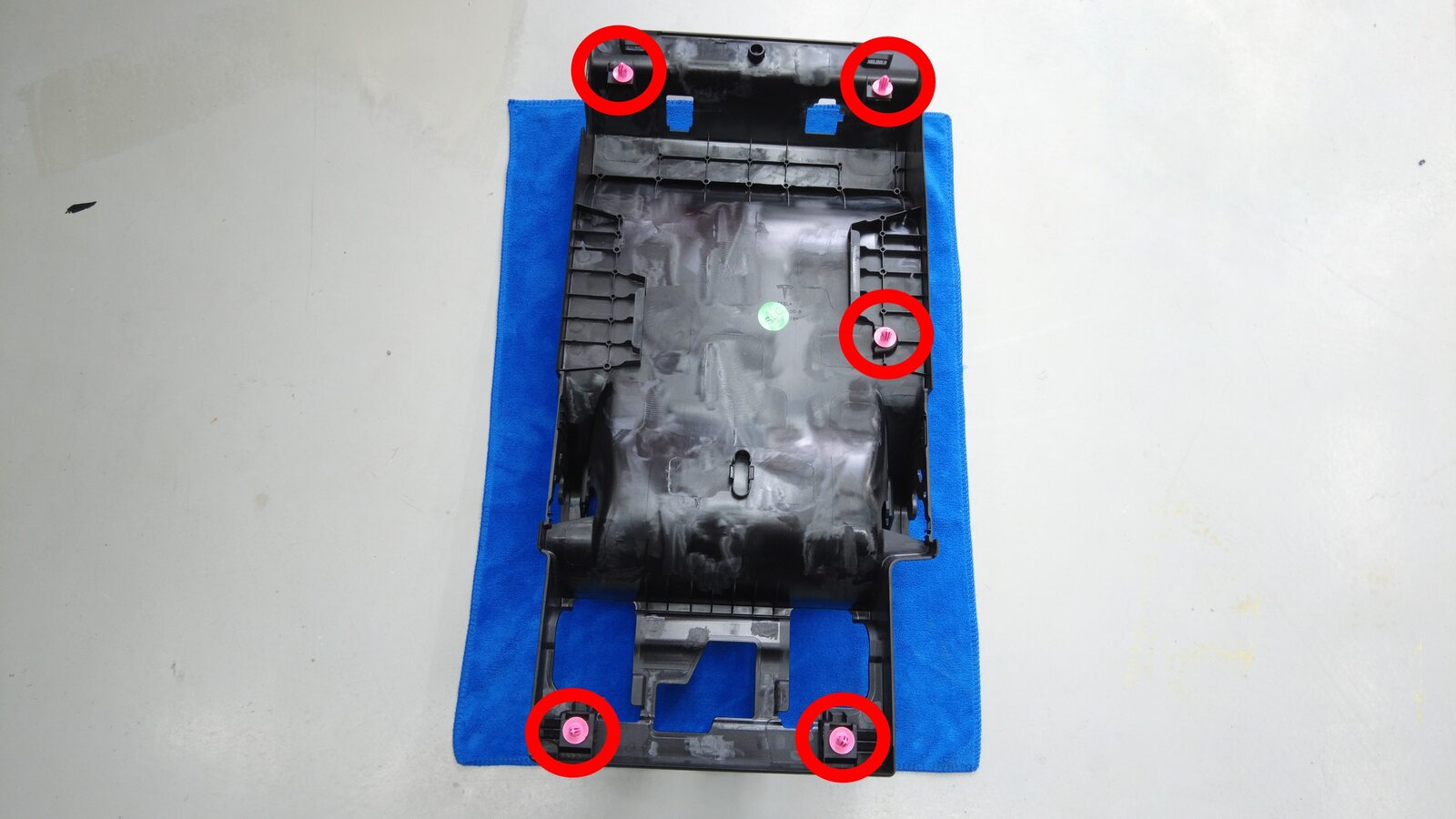

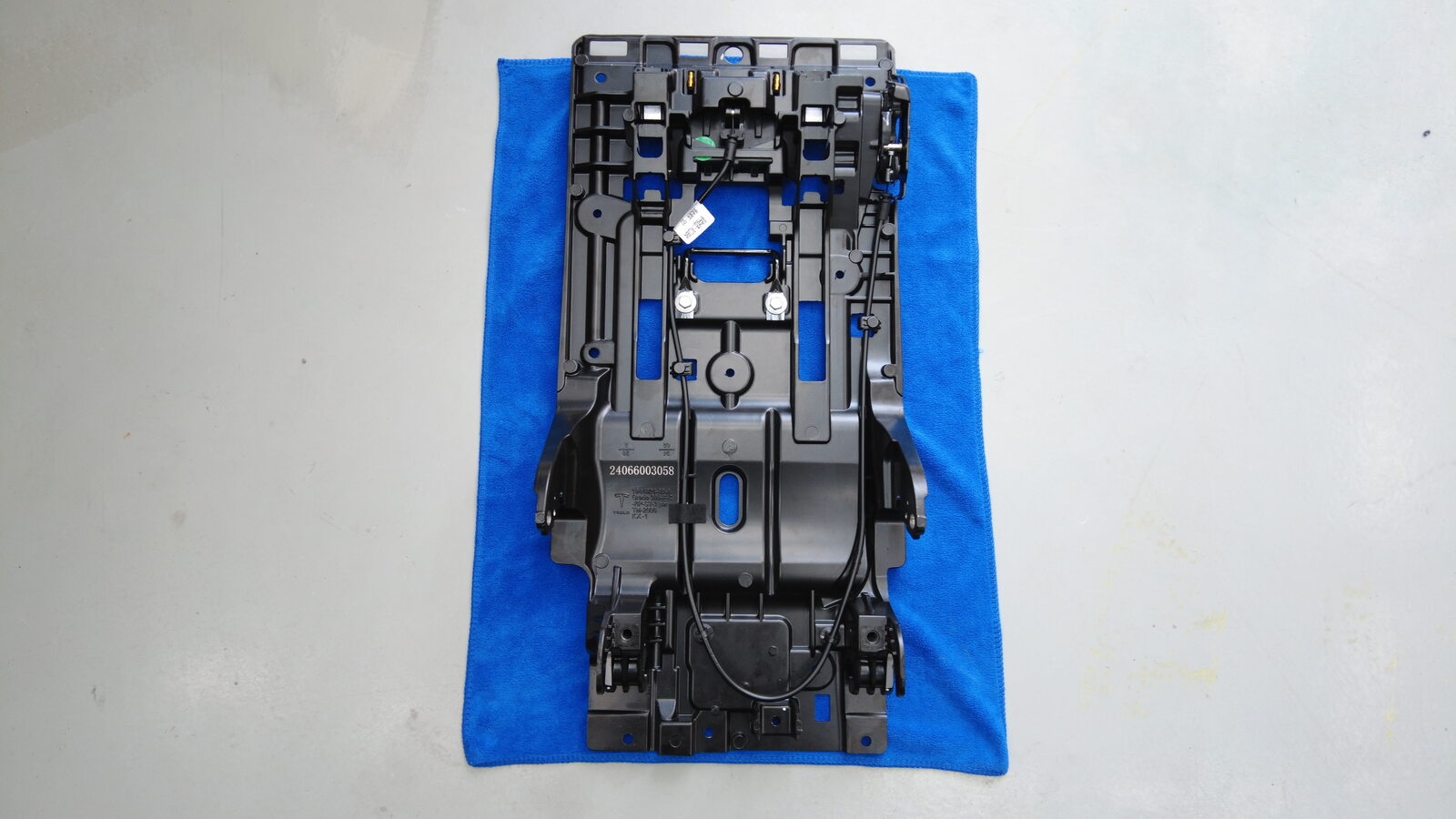

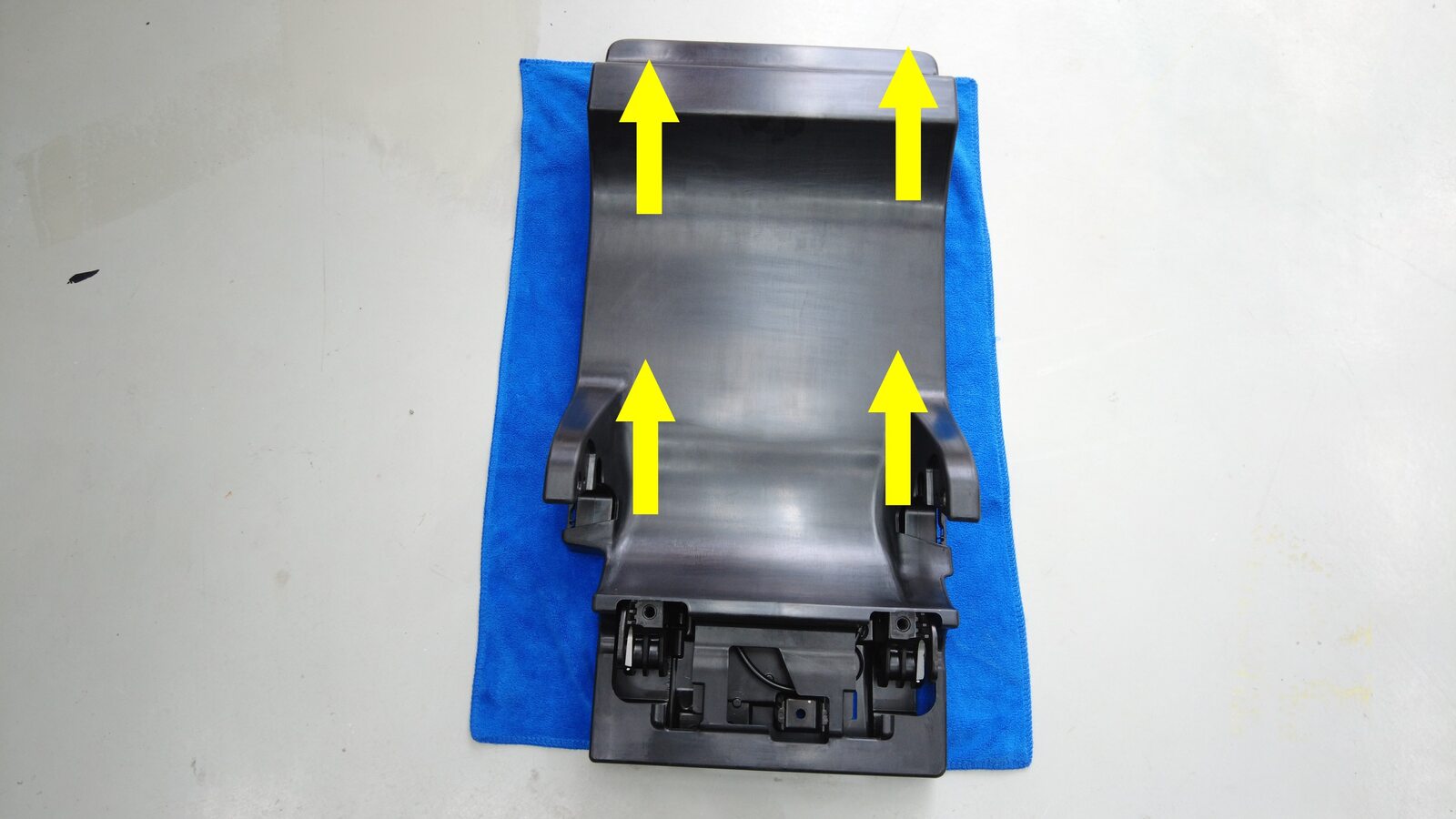

松开将第二排中间座椅靠背框架固定到第二排中间封闭板的卡子（5 个）。
注拆下卡子后将其弃置。
安装
-
安装新的卡子（5 个），将第二排中间封闭板固定到第二排中间座椅靠背框架。
-
将第二排封闭板总成安装到第二排 20 百分比座椅框架上。
- 安装中间座椅靠背枢轴卡夹。请参阅 转轴固定铸件 - 中间座椅 - 第二排（5 座） ((拆卸和更换))。
-

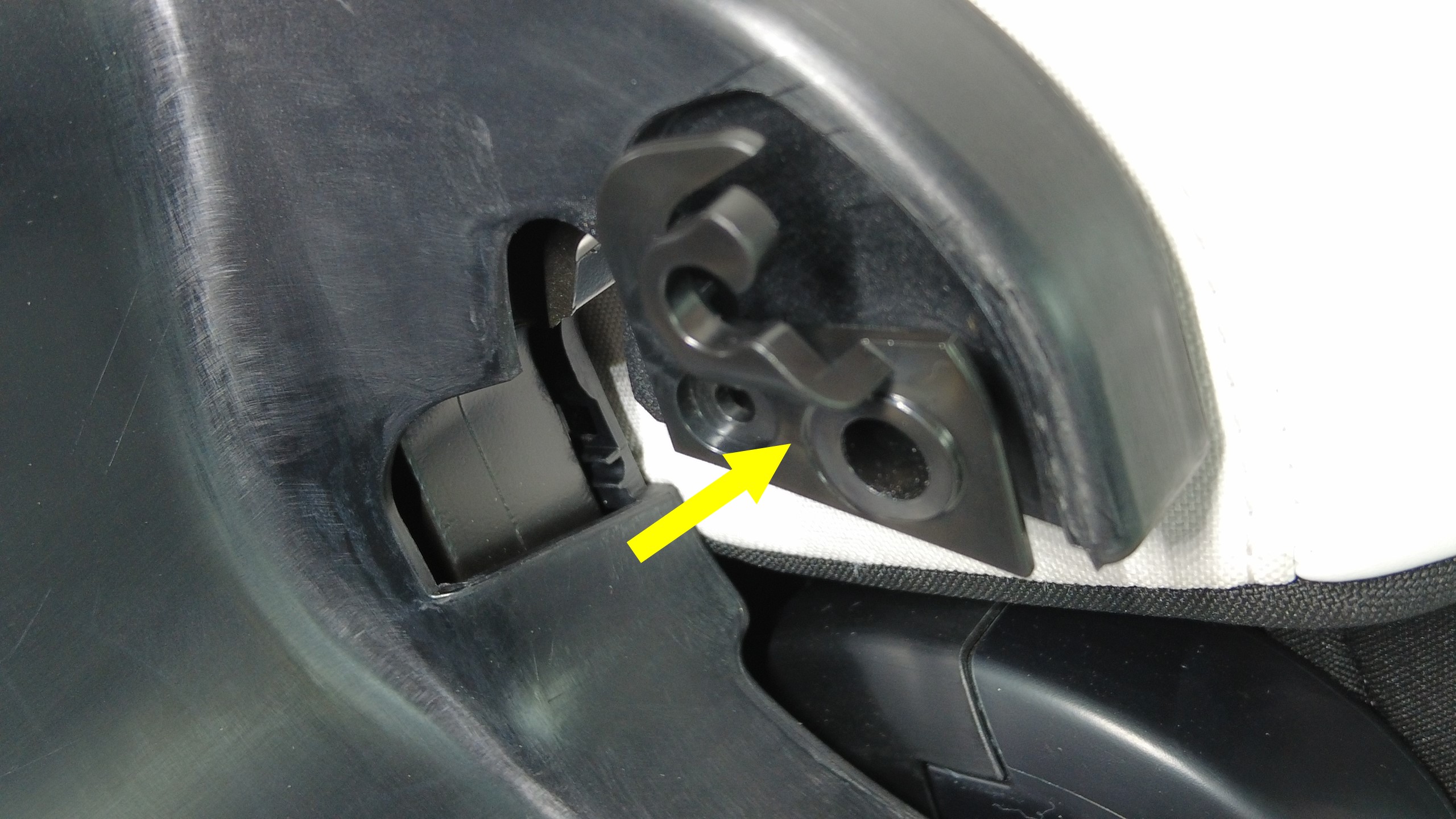

将新的扶手止动器 (1518739-00-B) 放置在第二排封闭板总成上，然后安装将右侧扶手止动器固定到第二排封闭板总成的螺钉。3.8 Nm (2.8 lbs-ft)TIp推荐使用以下工具
- 1/4 英寸钻头六角梅花套筒，T20
-
将新的扶手止动器 (1518740-00-B) 放置在第二排封闭板总成上，然后安装将左侧扶手止动器固定到第二排封闭板总成的螺钉。3.8 Nm (2.8 lbs-ft)TIp推荐使用以下工具
- 1/4 英寸钻头六角梅花套筒，T20
- 安装第二排扶手。请参阅 座椅扶手 - 第二排（5 座） ((拆卸和更换))。
-

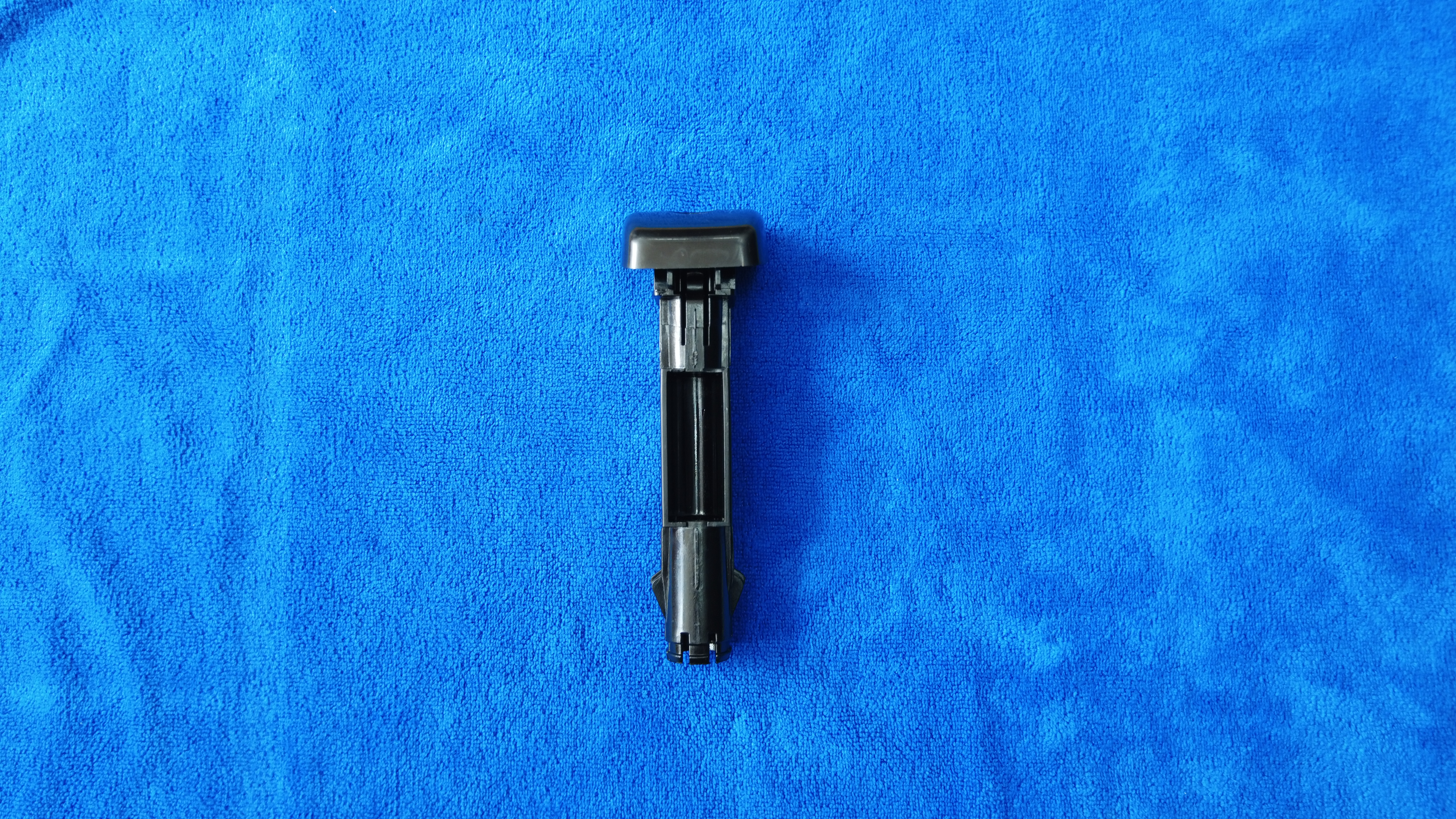

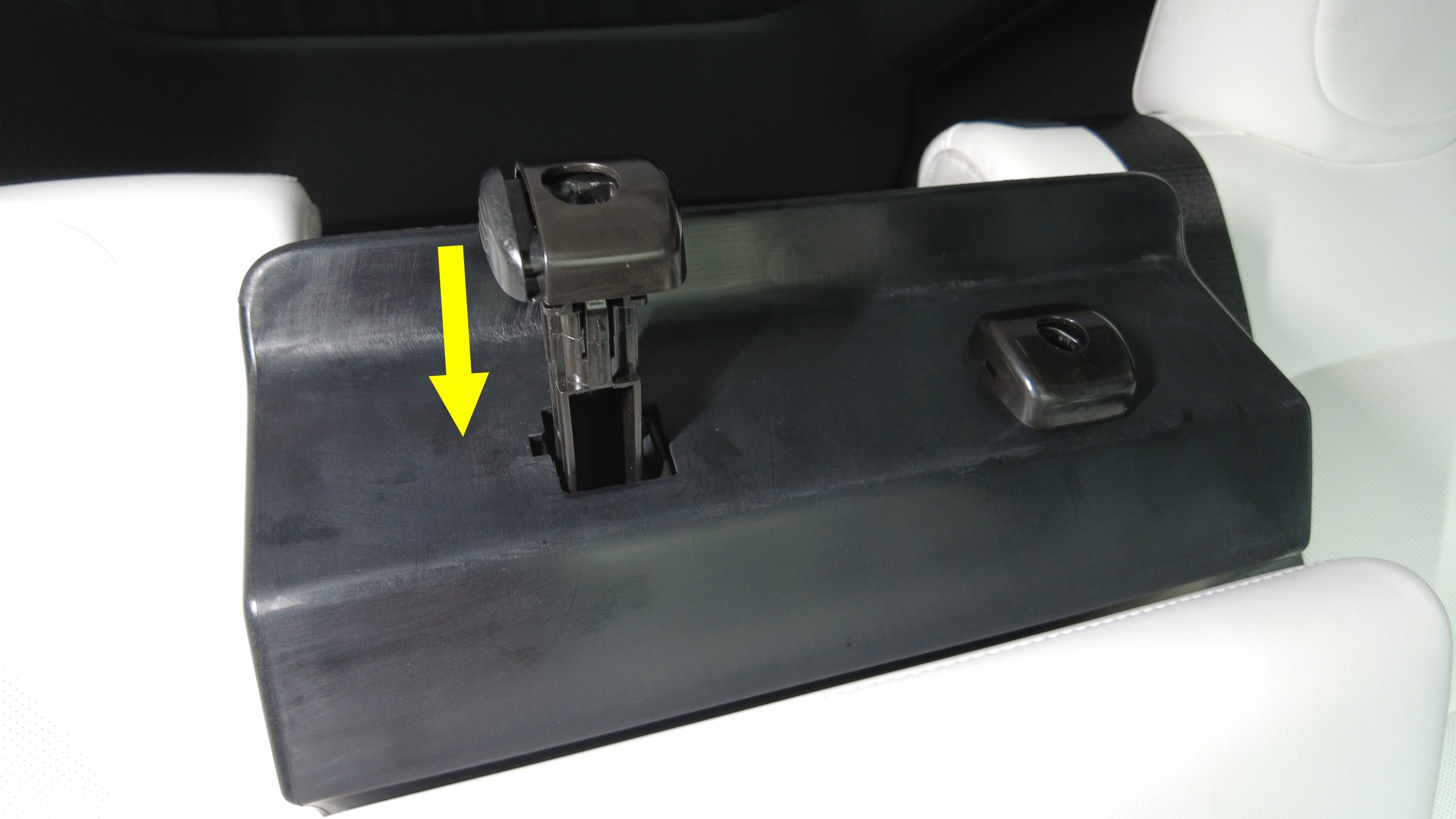

将左侧头枕导锁安装到第二排中间座椅靠背上。
-
将右侧头枕导锁安装到第二排中间座椅靠背上。
- 安装第二排中间头枕。请参阅 头枕 - 第二排座椅 - 中间 ((拆卸和更换))。
