座椅靠背 - 电动腰托 - 第一排座椅 - 左（Model Y L） ((拆卸和安装))

校正代码 13010200801 FRT 0.42 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

警告

座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。

扭矩规格

表 1. 扭矩规格：座椅靠背 - 电动腰托 - 第一排座椅 - 左（Model Y L） ((拆卸和安装))
描述	扭矩值	推荐工具	重复使用/更换	备注
将电动腰部支撑固定到座椅靠背框架的螺栓	5 Nm (3.7 lbs-ft)	10 毫米套筒扳手	重复使用

拆卸

断开低压电池电源。请参阅低压电源（锂）（断开和连接） (Modify)。
拆下驾驶位座椅靠背面板。请参阅保护壳 - 座椅靠背 - 驾驶位座椅（Model Y L） ((拆卸和更换))。

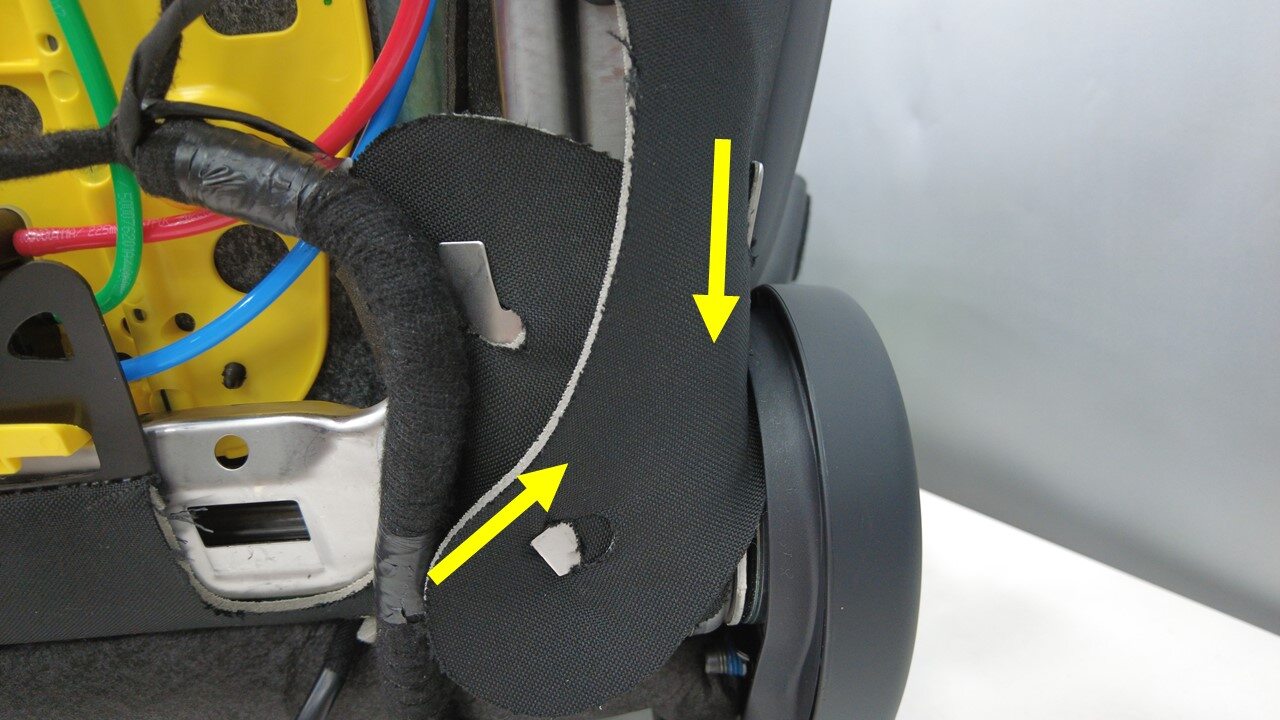

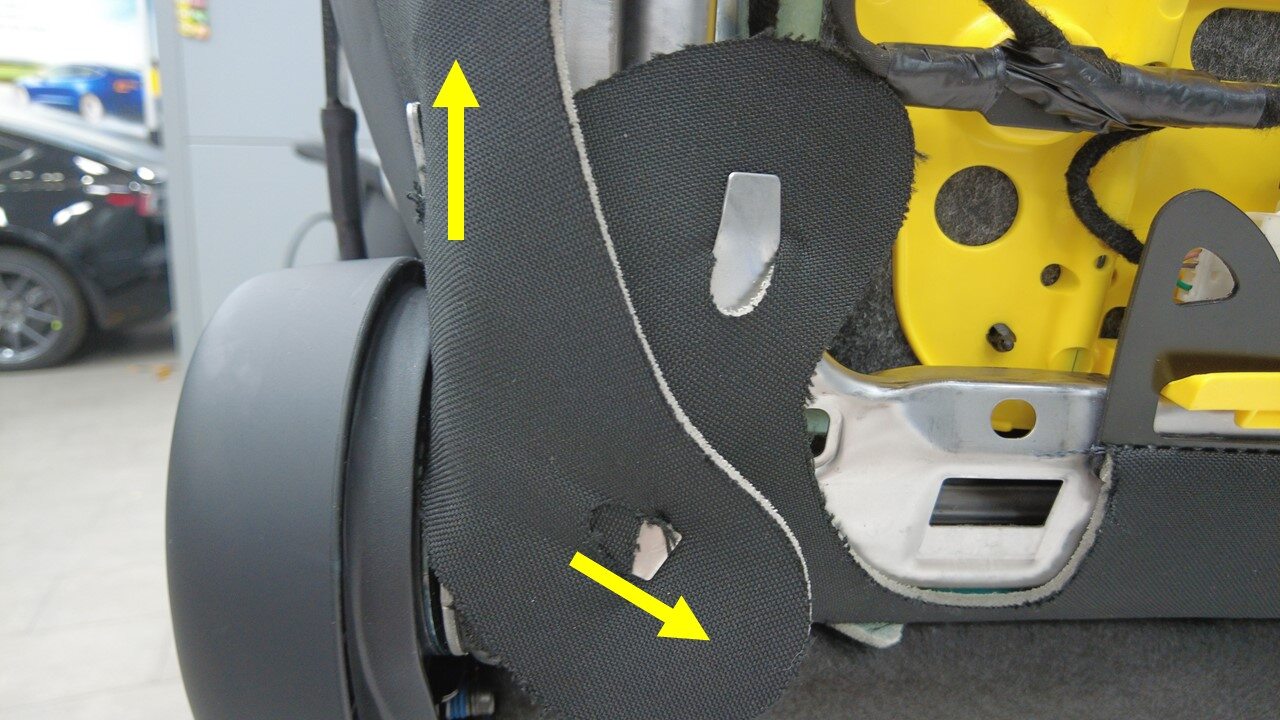

松开盖住座椅靠背框架 LH 和 RH 下角的顶部板。

注
将盖板拉离金属固定锁片，即可松开盖板。

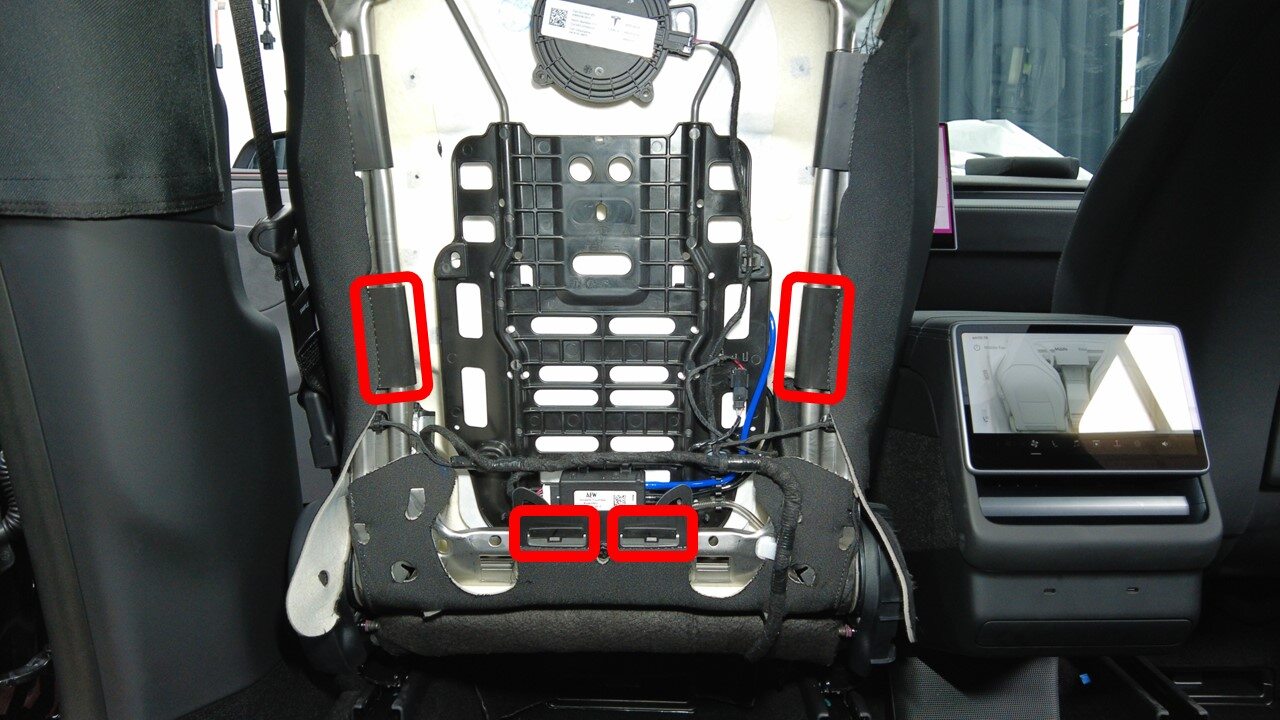

将驾驶位座椅靠背饰板固定件（4 个）从驾驶位座椅靠背框架上松开。

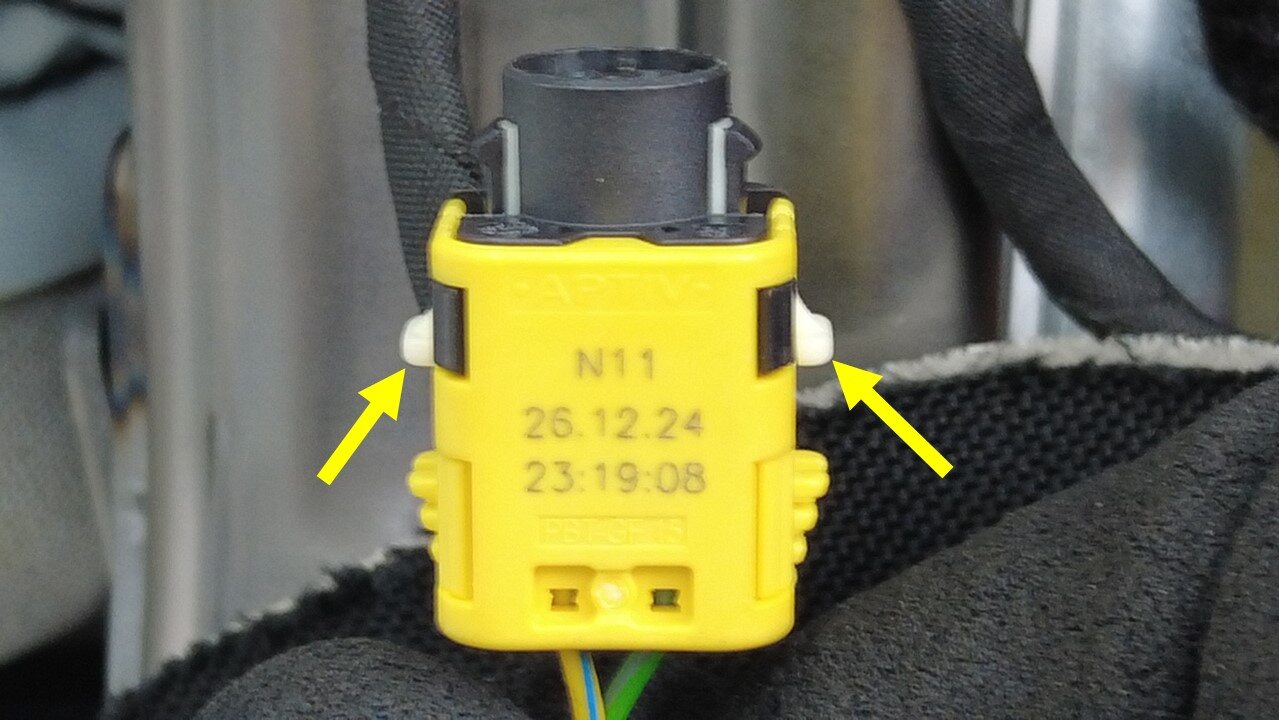

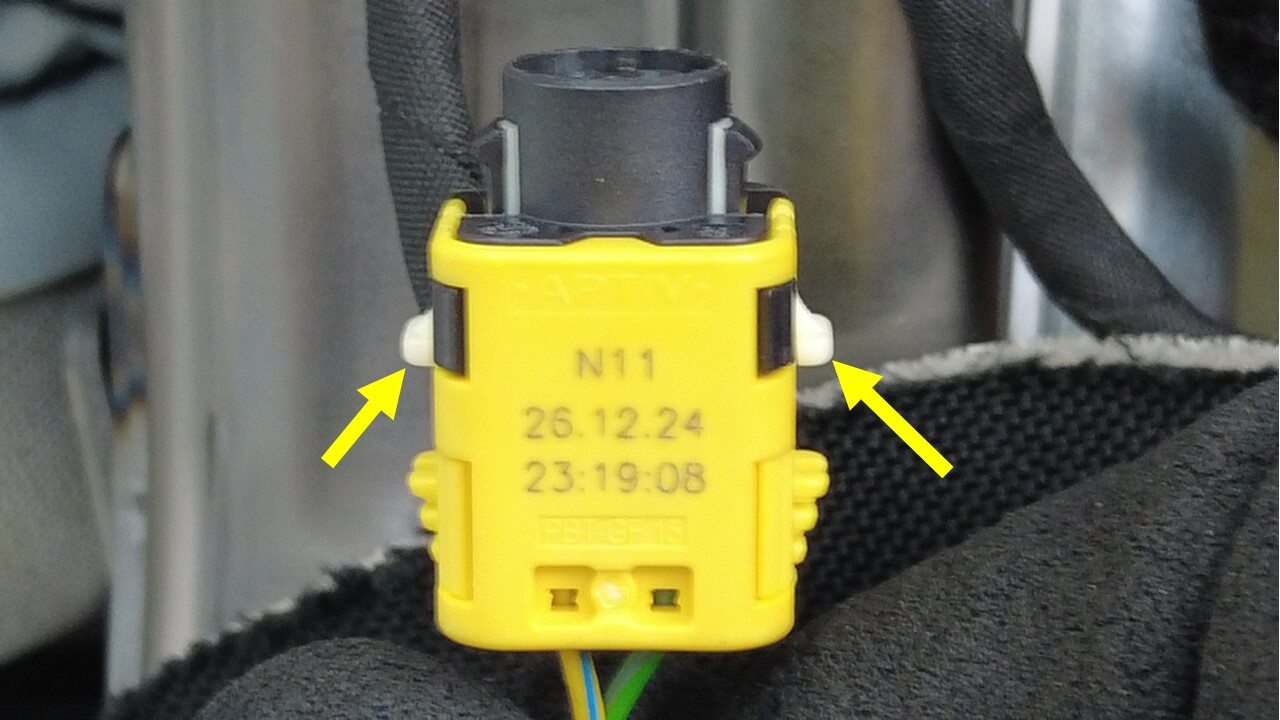

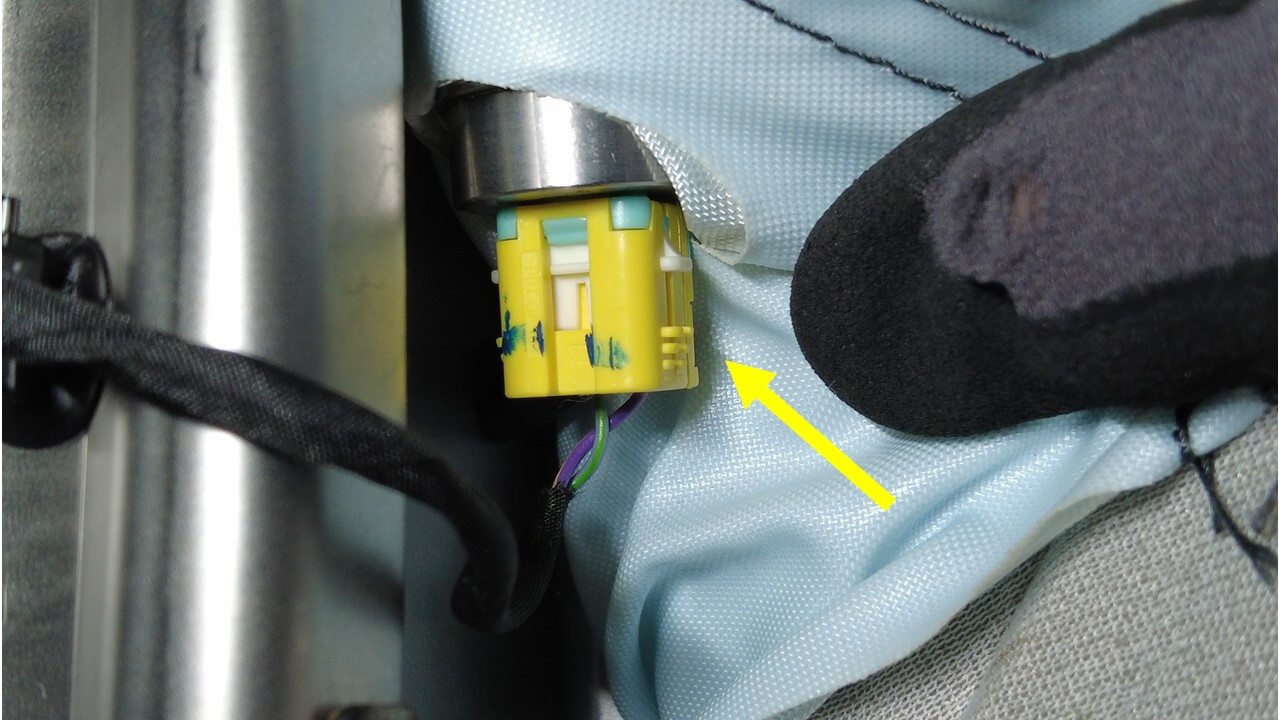

将座椅蒙皮拉离内侧气囊，以便接触电气连接器；然后下压两个白色锁片，以松开并断开驾驶位座椅内侧气囊电气连接器。

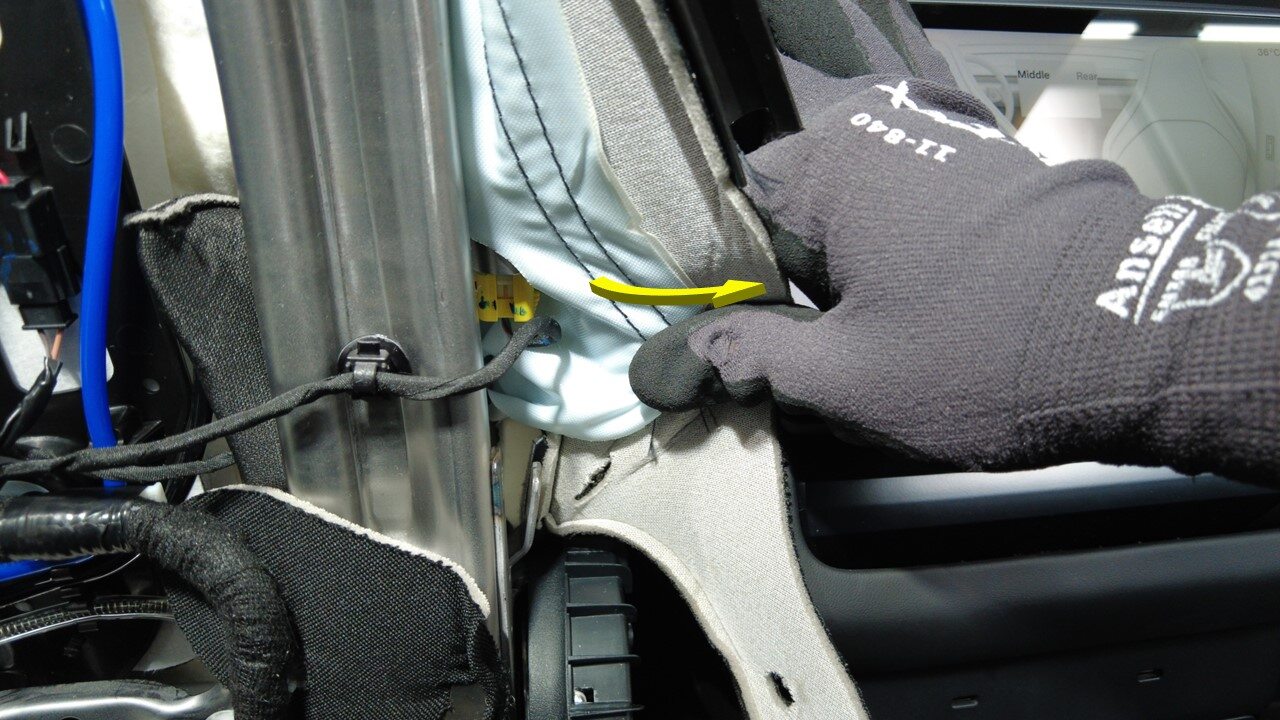

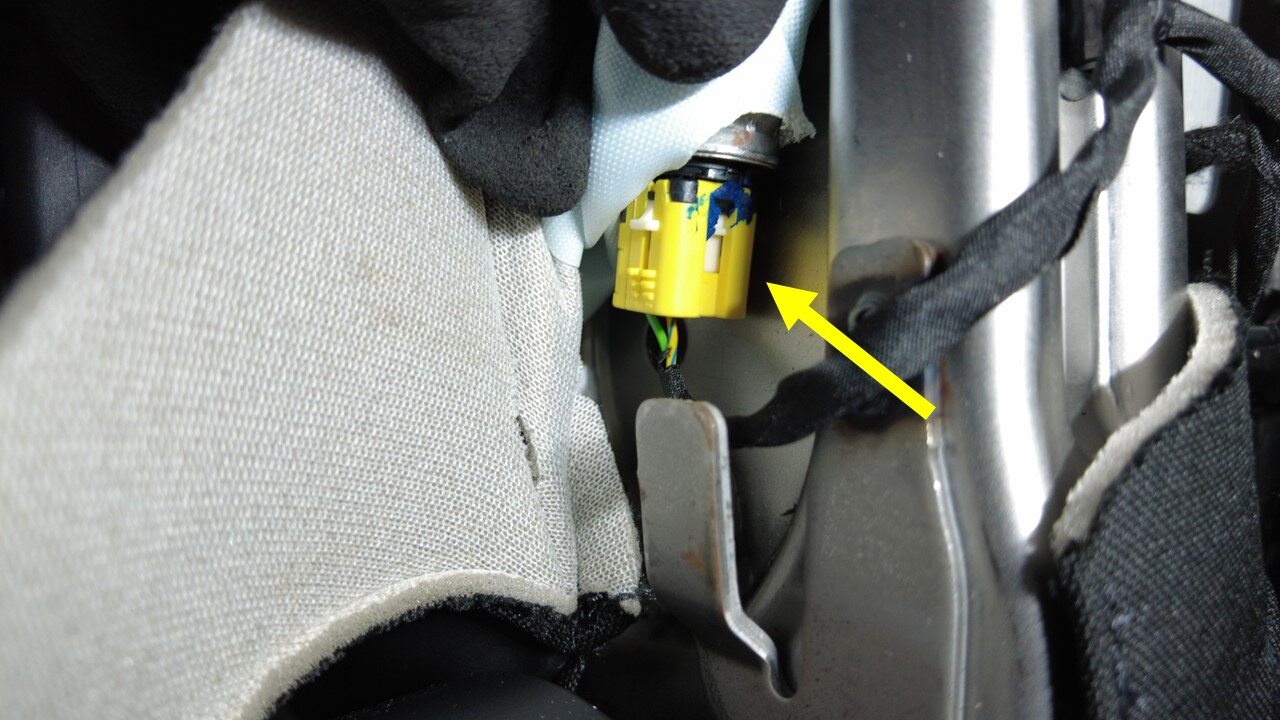

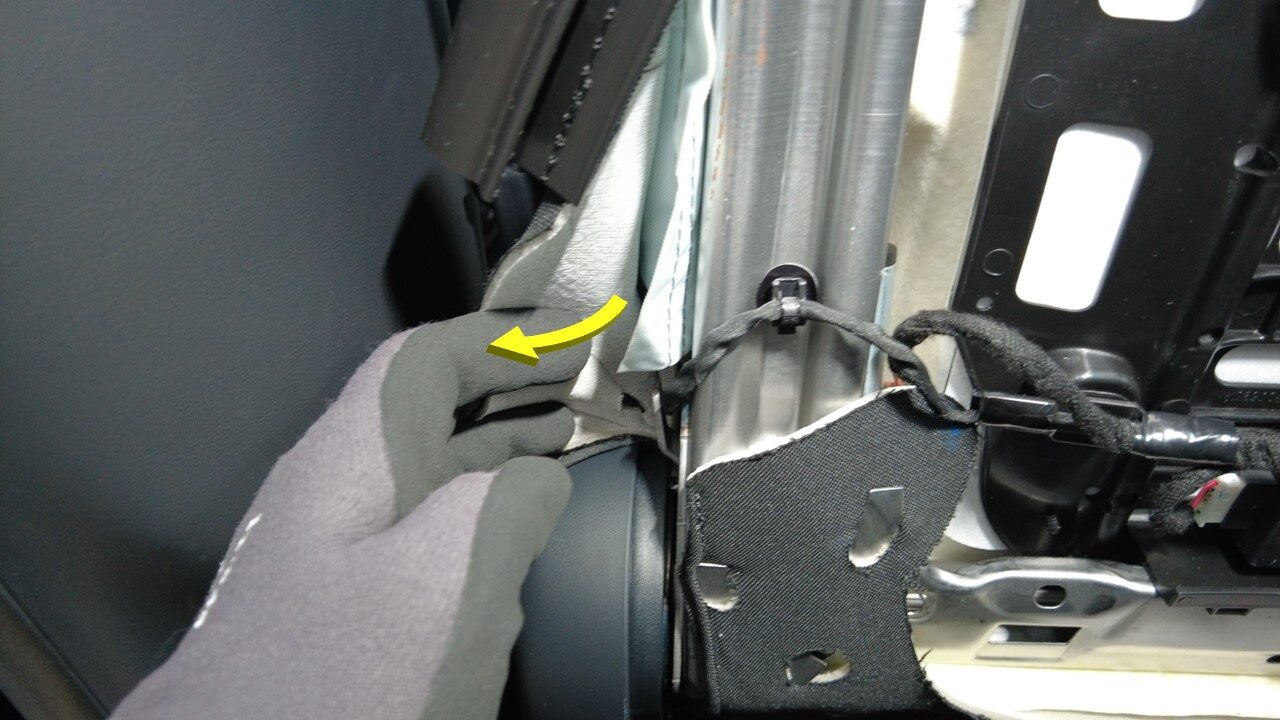

将座椅蒙皮拉离外侧气囊，以便接触电气连接器；然后下压两个白色锁片，以松开并断开驾驶位座椅外侧气囊电气连接器。

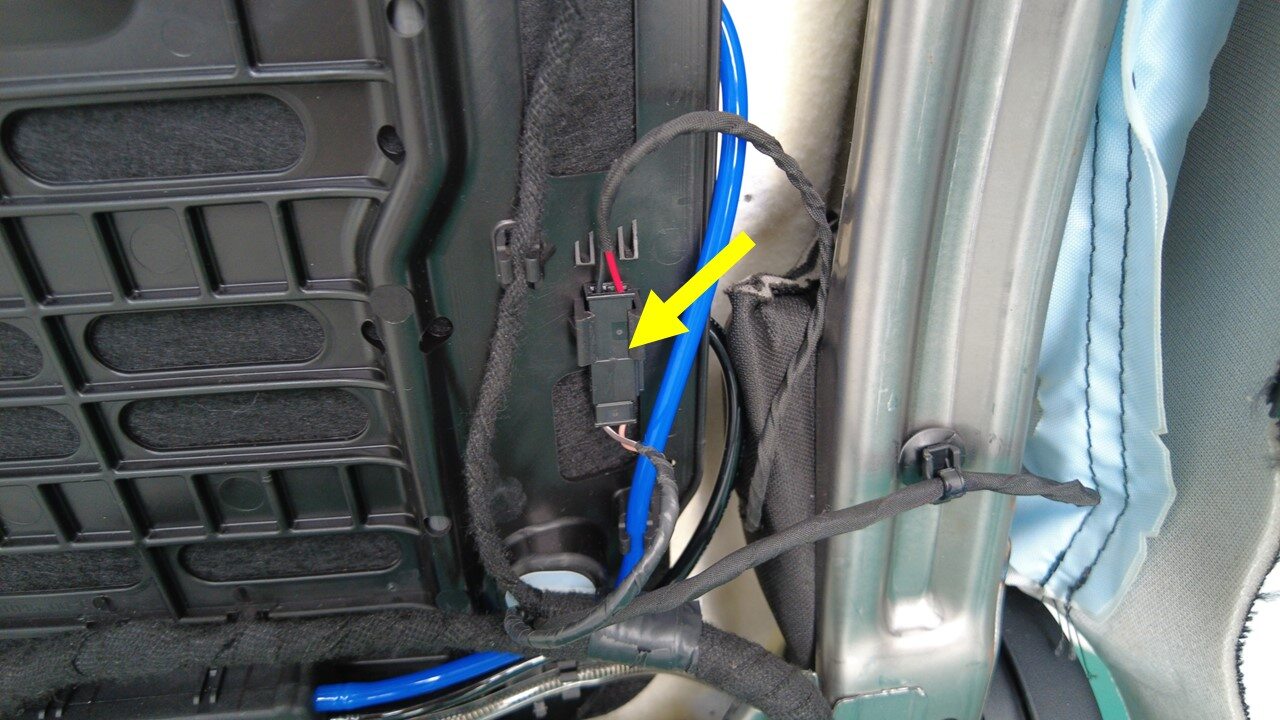

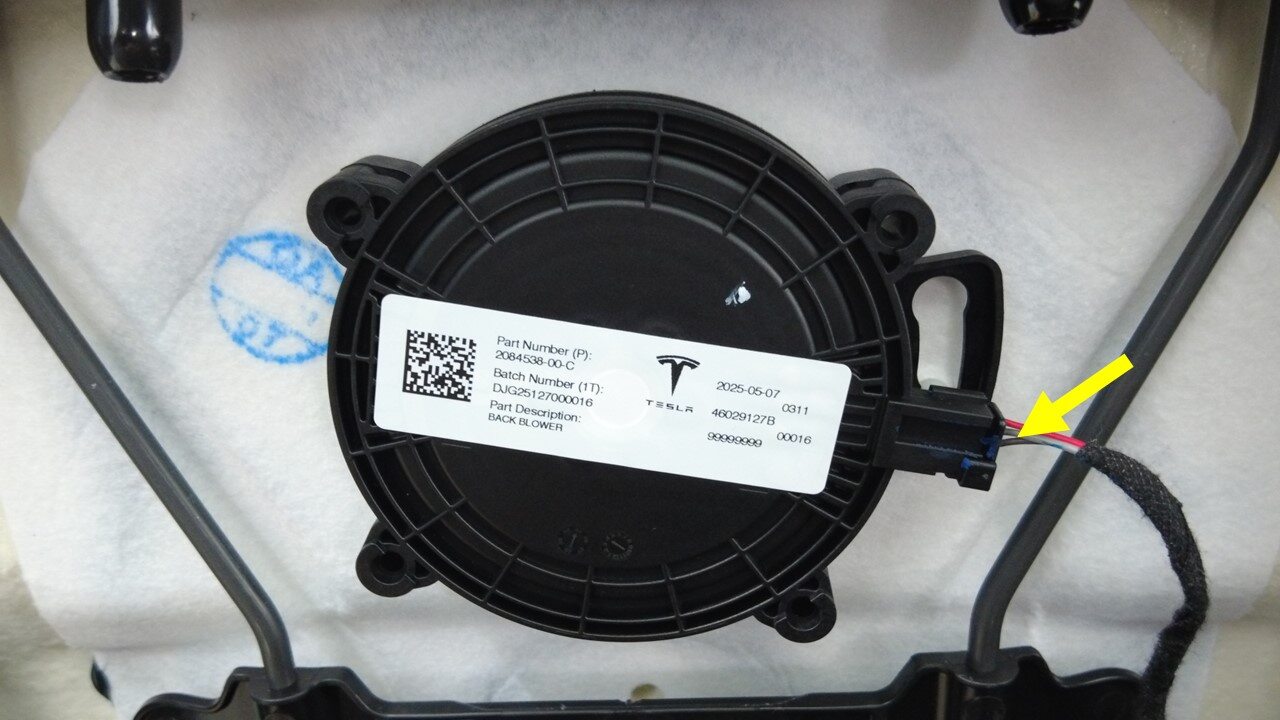

断开驾驶位座椅靠背通风扇上的电气连接器。

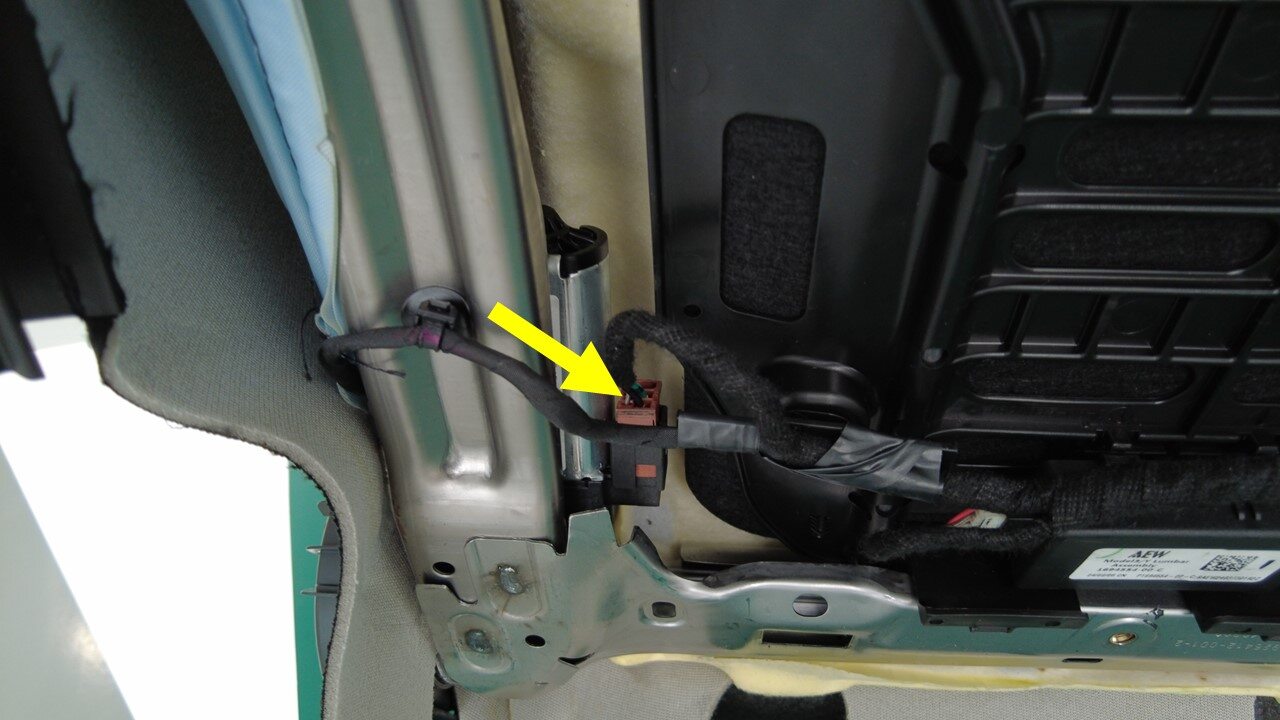

将电气线束从靠背倾角调节电机连接器上断开。

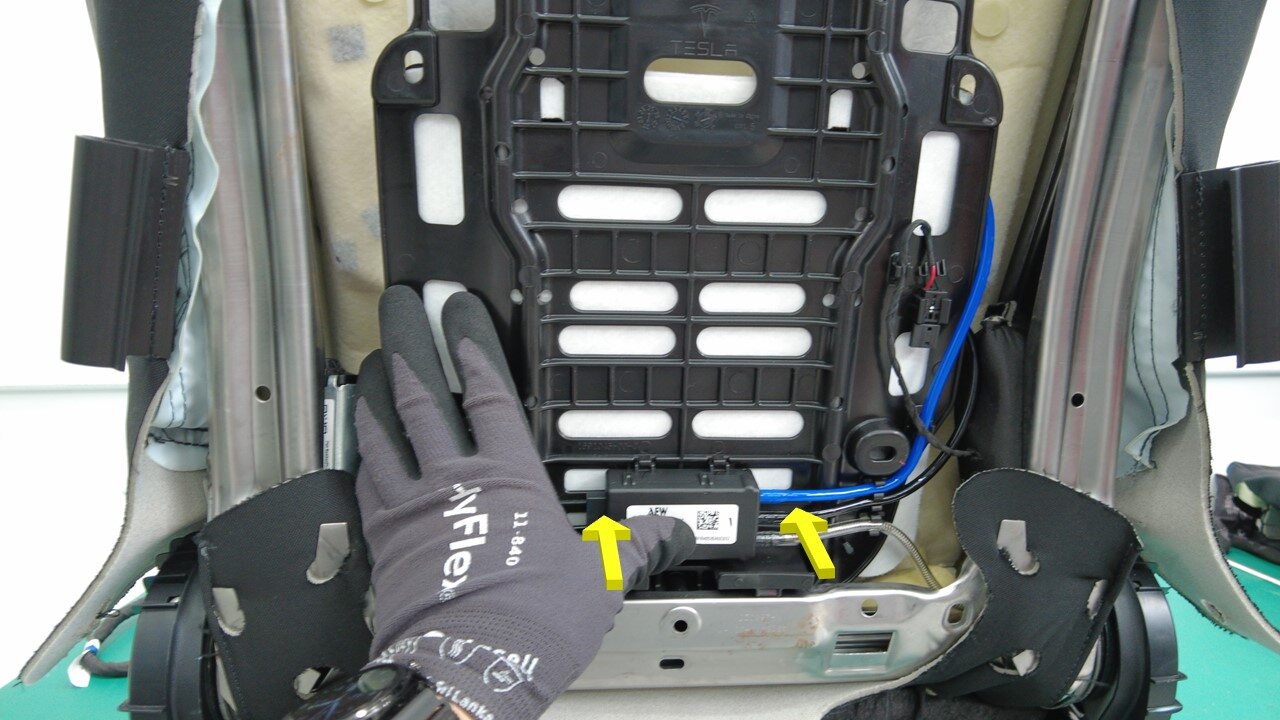

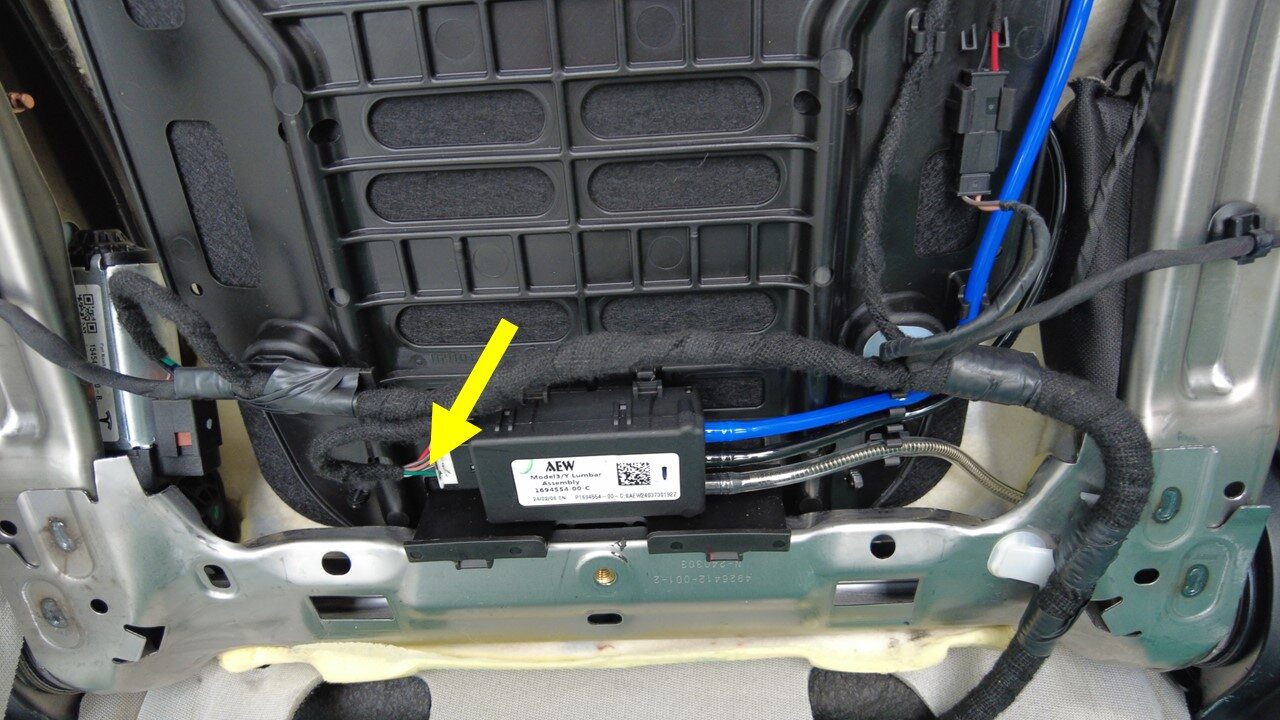

将电气线束从腰托阀组和电子控制单元 (ECU) 上断开。
将电气线束从腰托泵连接器上断开。

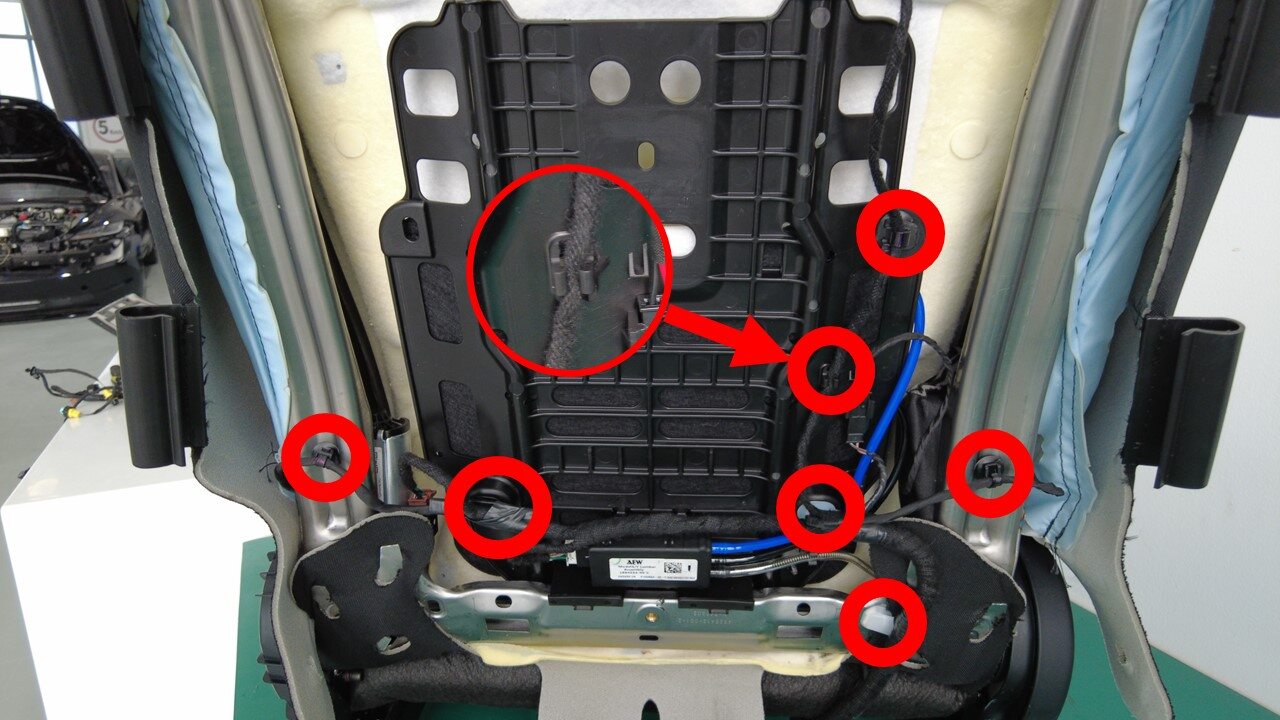

部分松开将电气线束固定到座椅框架的夹子（6 个）和锁片。

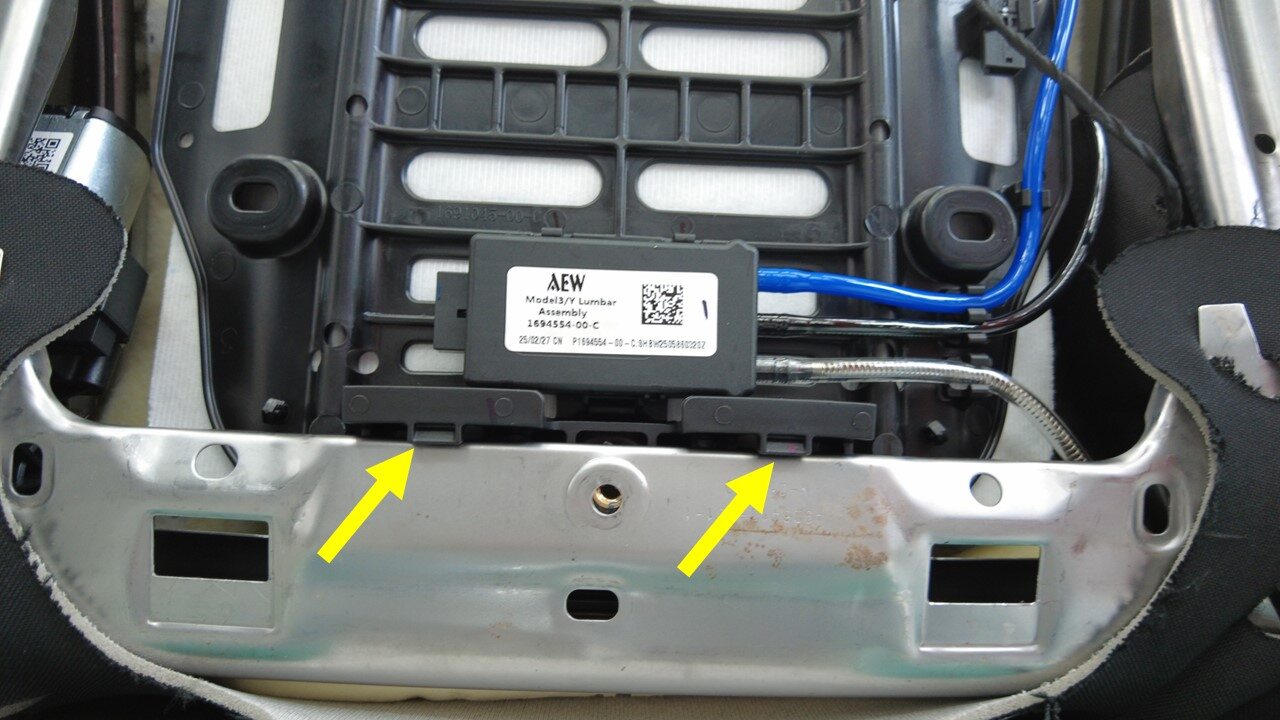

松开将腰部支撑泵固定到座椅框架的卡子（2 个）。

注
挤压定位夹的三个凸叶，然后向腰部支撑泵方向推动以将其松开。

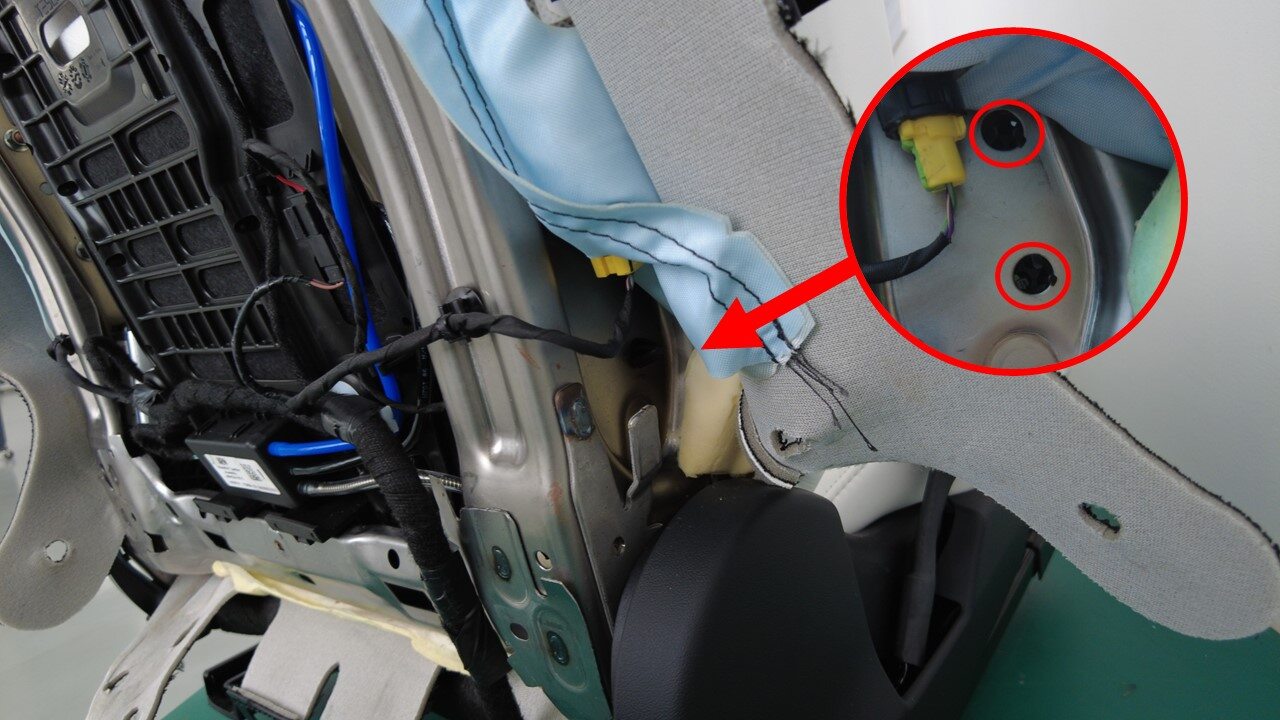

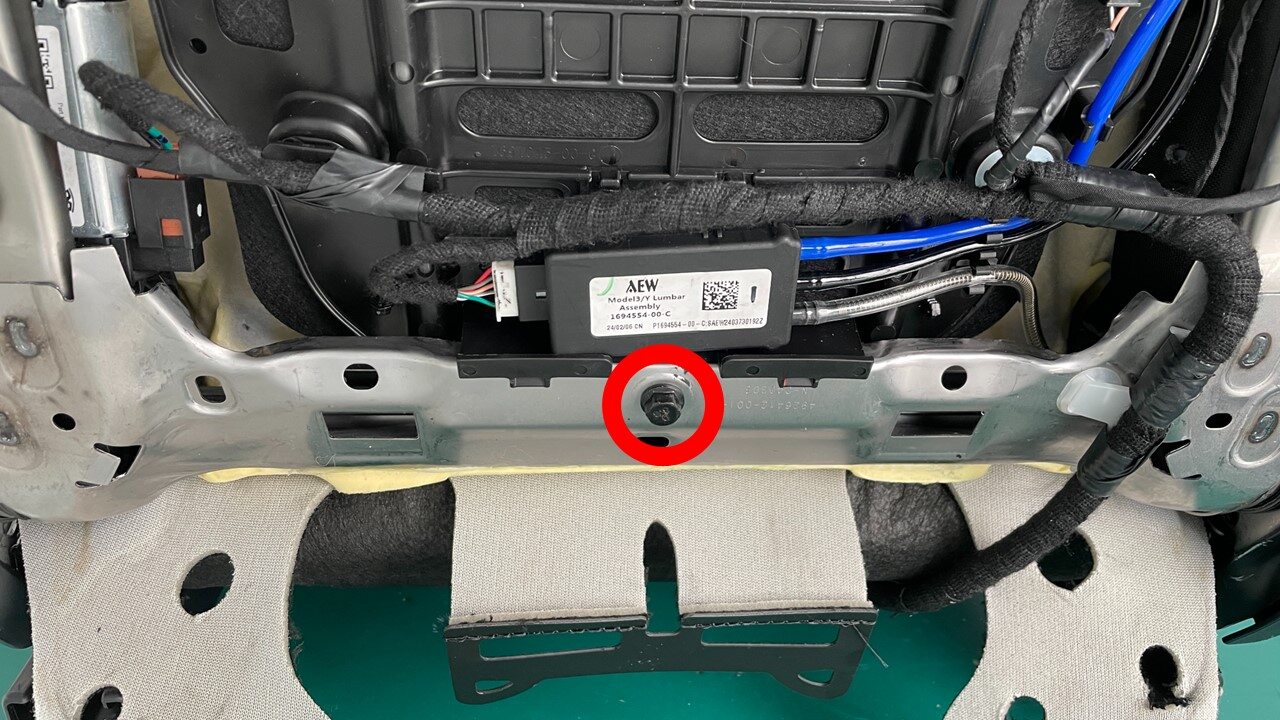

拆下将电动腰部支撑固定到座椅靠背框架的螺栓。
TIp
推荐使用以下工具

10 毫米套筒扳手

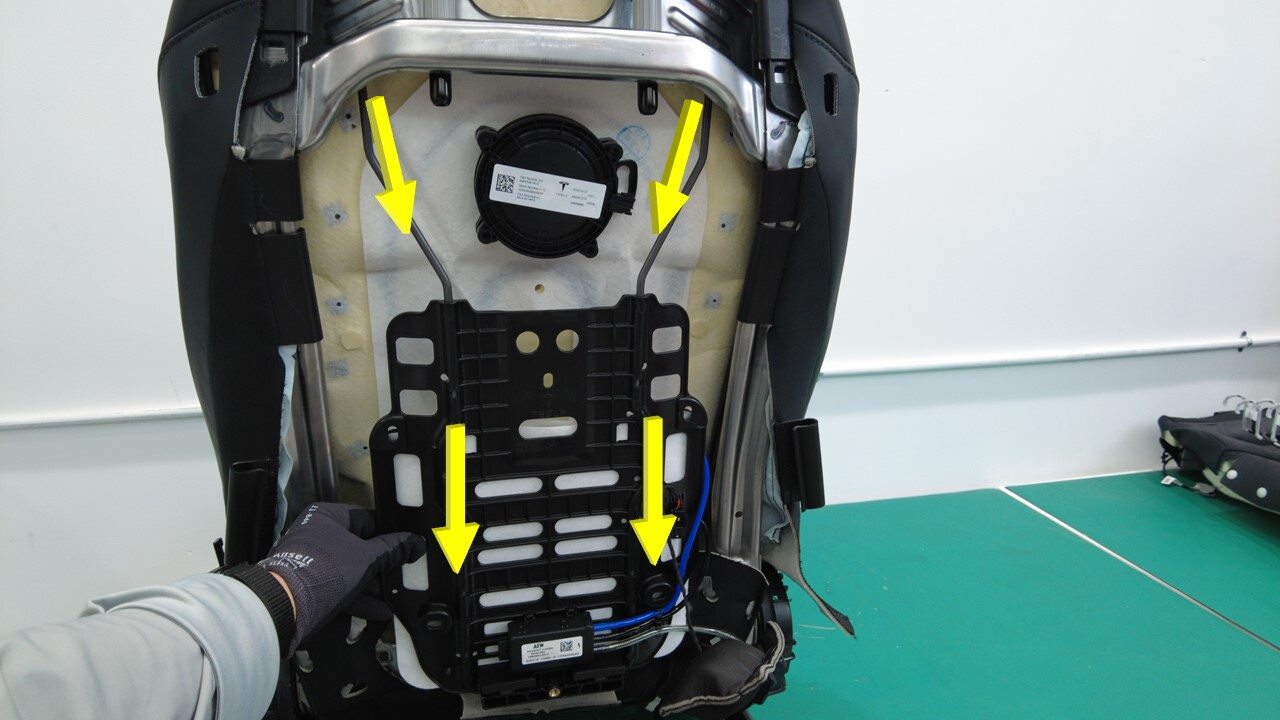

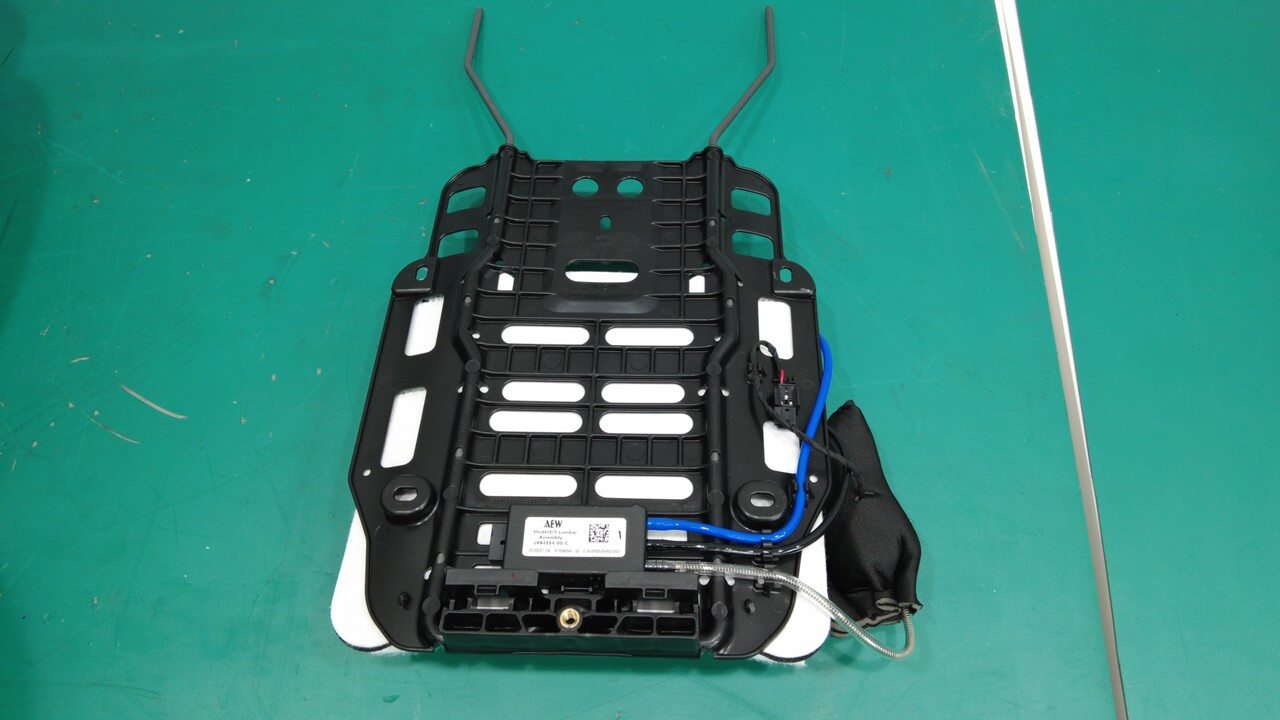

将驾驶位座椅腰部支撑从驾驶位座椅靠背框架上拆下。

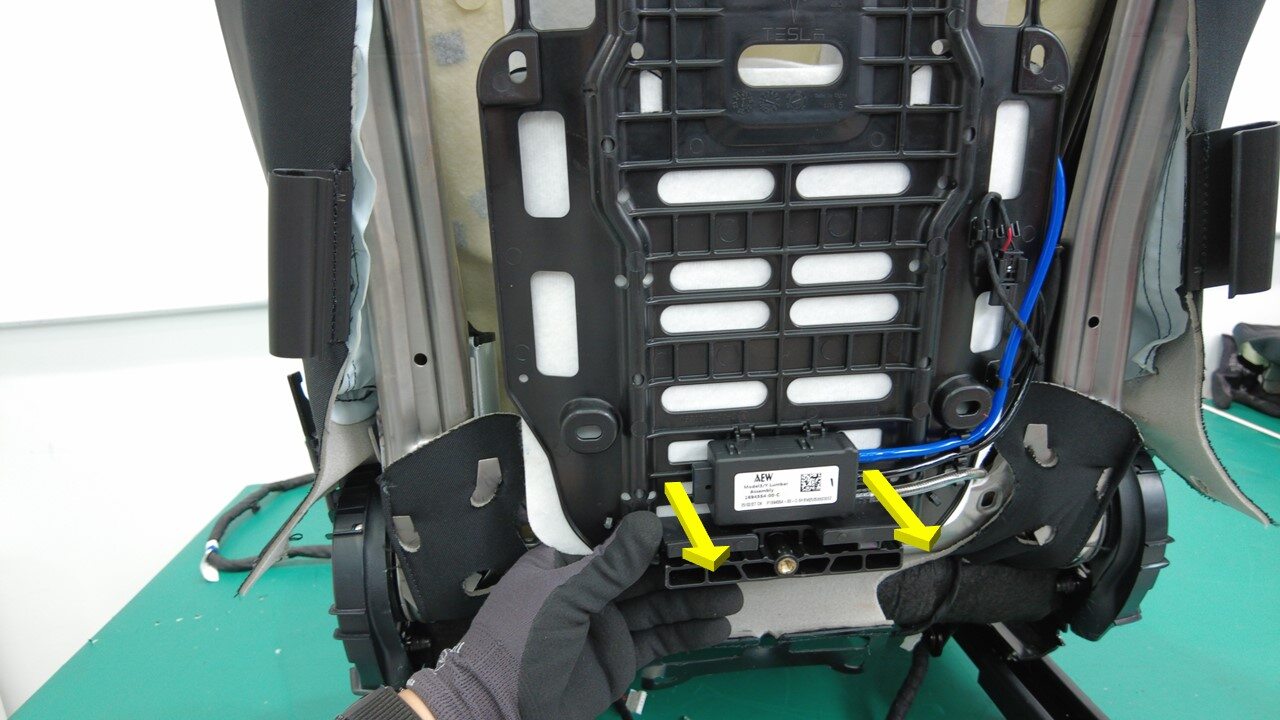

1. 朝泡沫推动电动腰部支撑总成下部，将其从座椅靠背框架上松开。
2. 将腰部支撑泵从框架内移出。

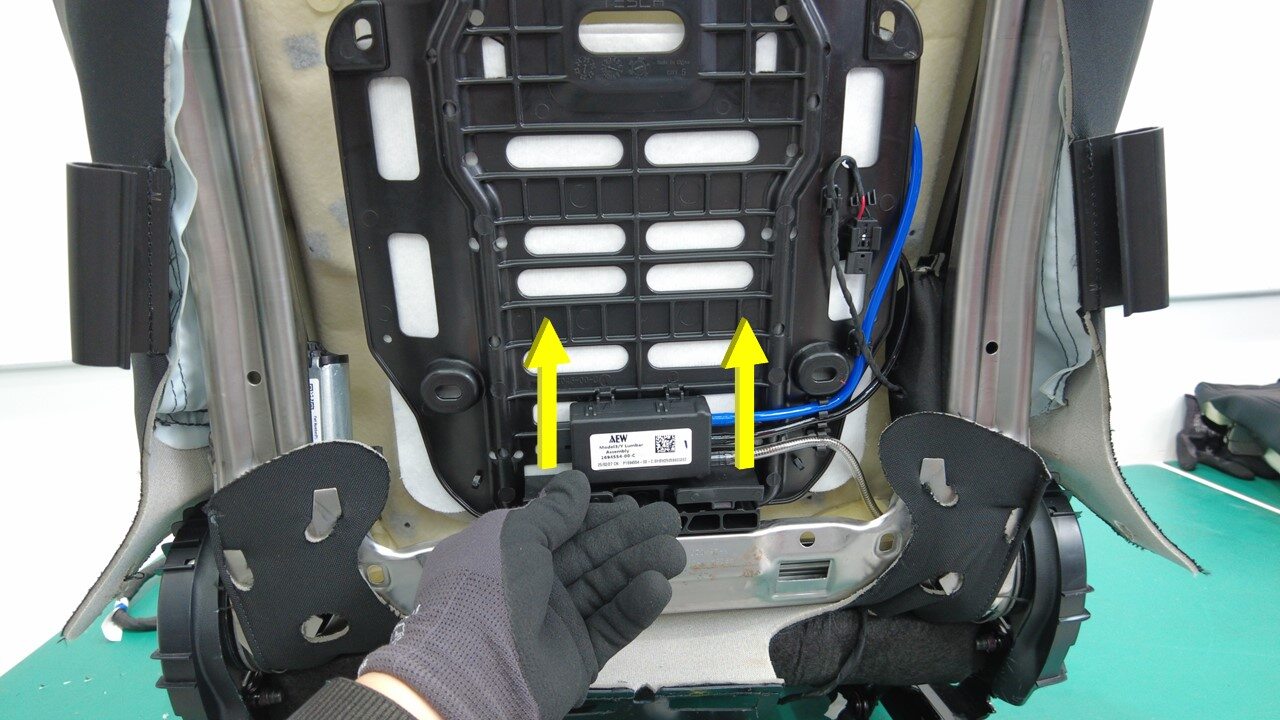

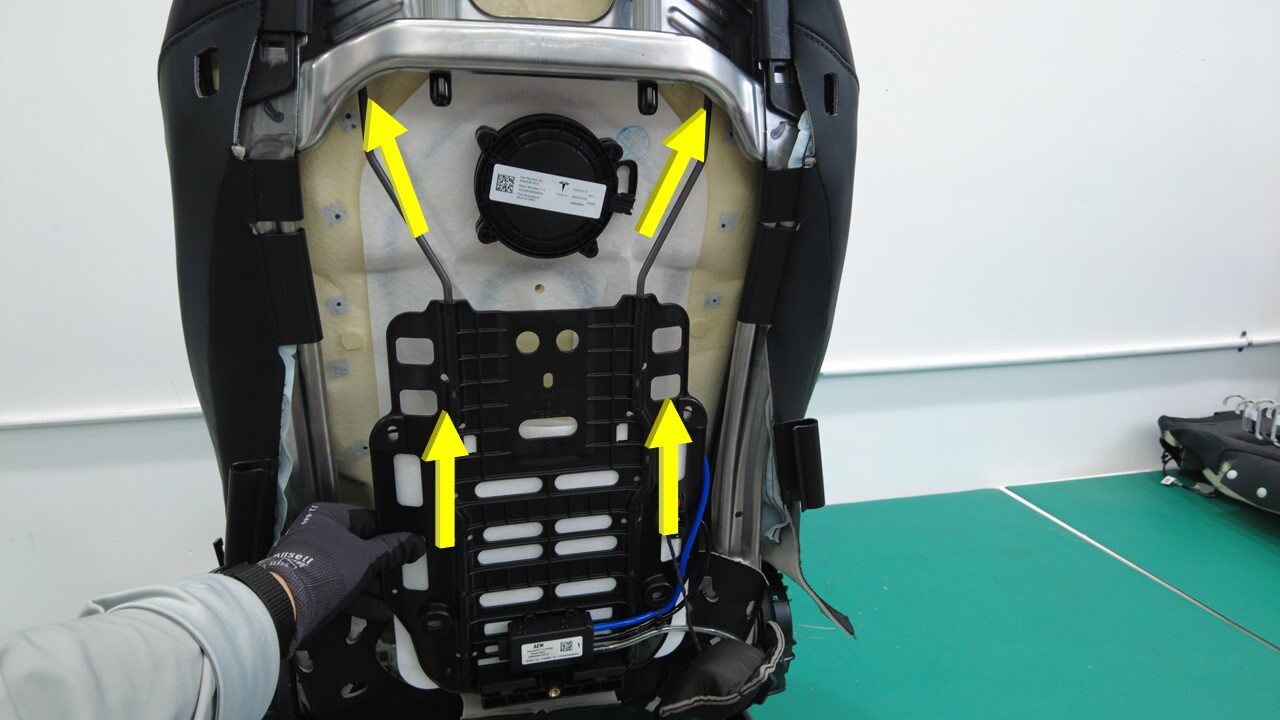

3. 向上滑动腰部支撑总成，将其底部从座椅靠背框架内移出。
4. 向下滑动腰部支撑总成，将其顶部从座椅靠背框架内移出。
