约束控制模块 ((拆卸和安装))

校正代码 20200101101 FRT 0.48 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-04: 发布了新的程序。

扭矩规格

表 1. 扭矩规格： 约束控制模块 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将约束控制模块固定到车身的螺母（3 个）
10 Nm (7.4 lbs-ft)
  • 1/4 英寸六角钻头套筒标准钻头 × 10 mm
 更换 1004378-00-B

拆卸

  1. 拆下中控台风管。请参阅 风管 - 中控台（Model Y L） ((拆卸和更换))。

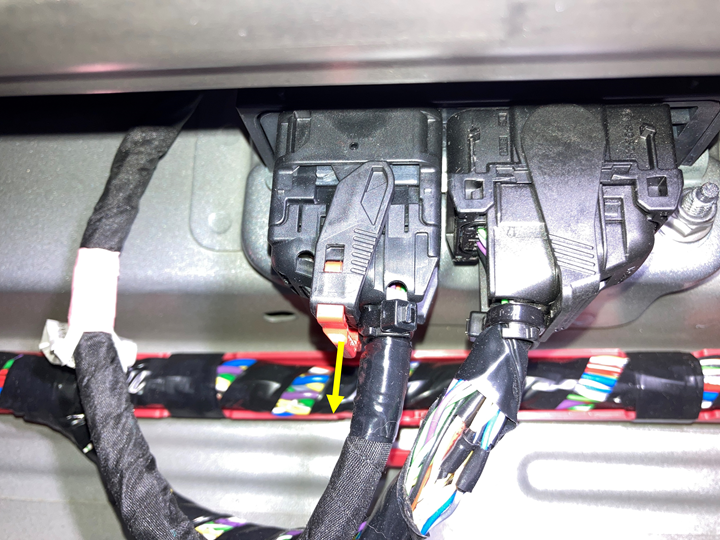

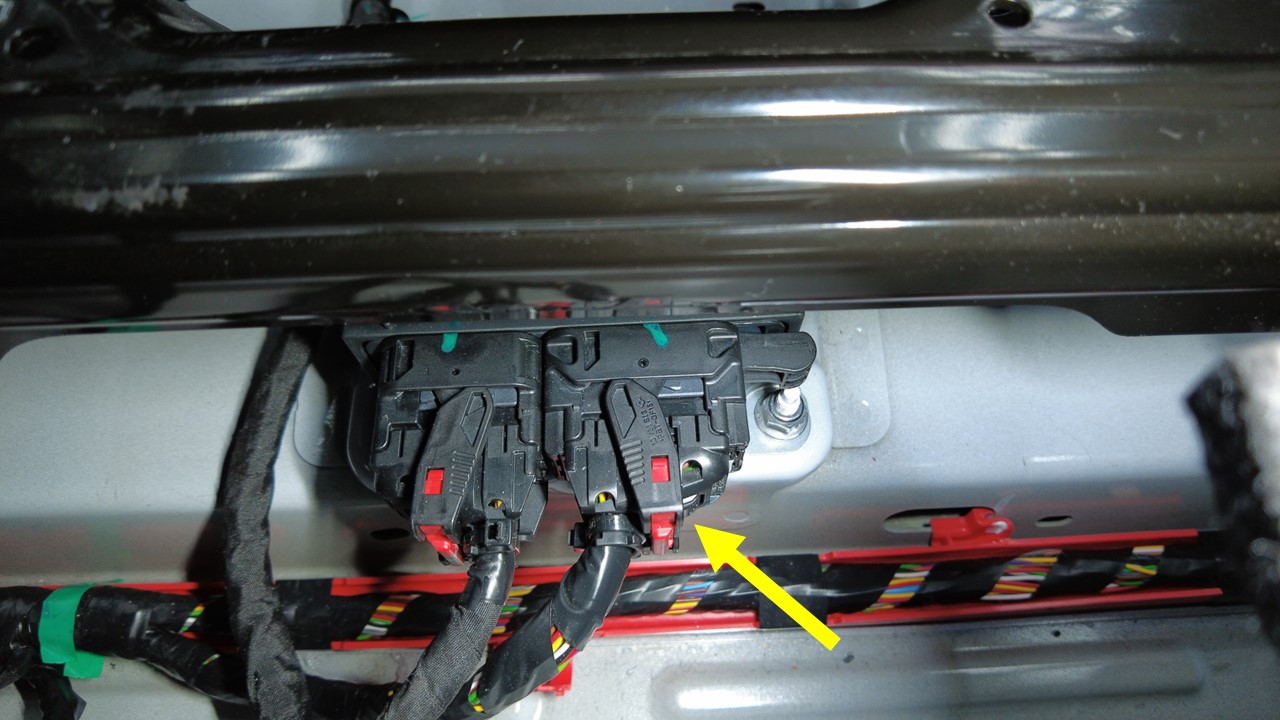

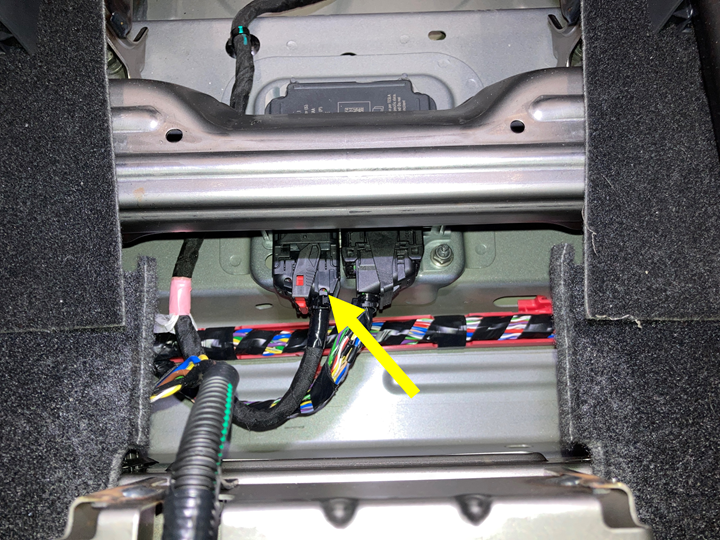

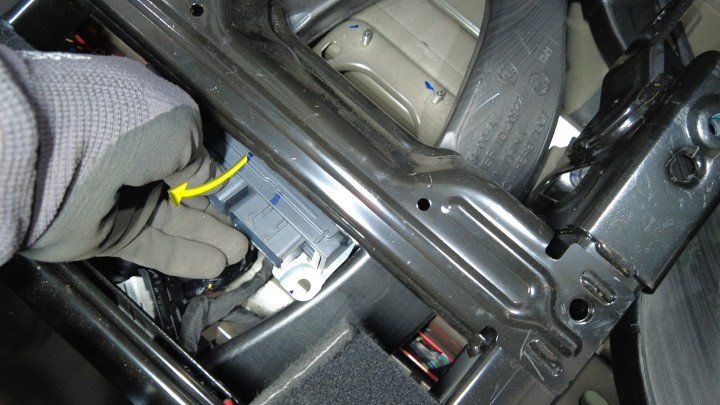

  2. 松开锁杆，断开约束控制模块上的电气连接器（2 个）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保低压电源已断开至少 2 分钟后，再断开约束控制模块的电气线束。否则可能导致意外的安全系统行为。

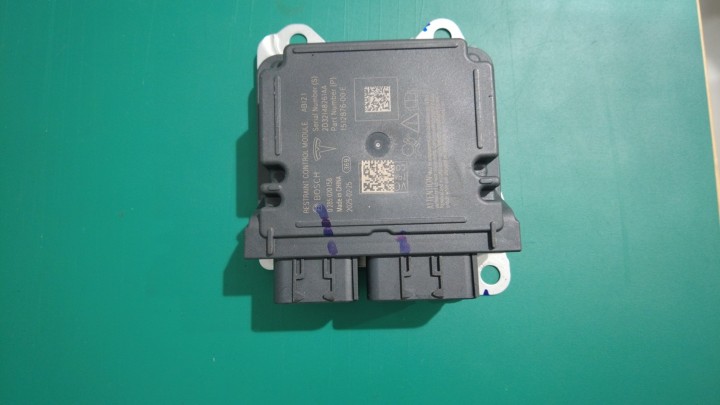

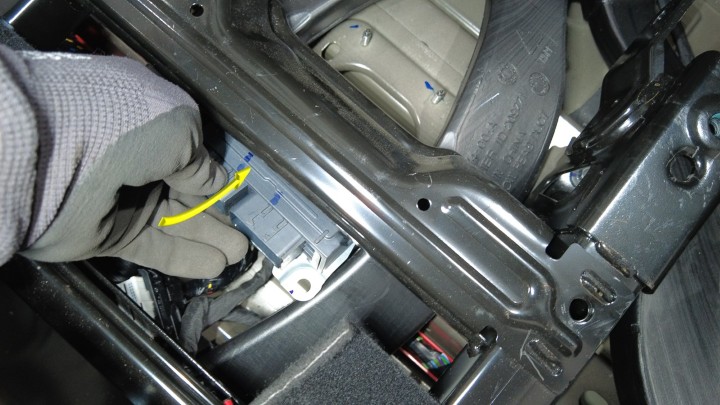

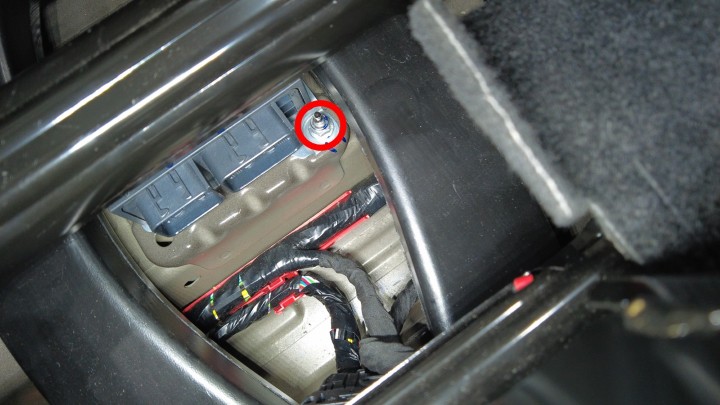

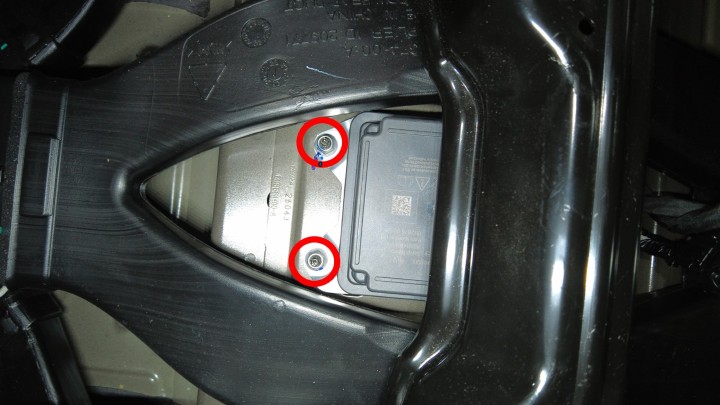

  3. 拆下并弃用将约束控制模块固定到车身的螺母 (x3)，然后从车上拆下该模块。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒标准钻头 × 10 mm

安装

  1. 将约束控制模块放置到车身上，然后安装新的螺母 （3 个），将模块固定到车身。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒标准钻头 × 10 mm

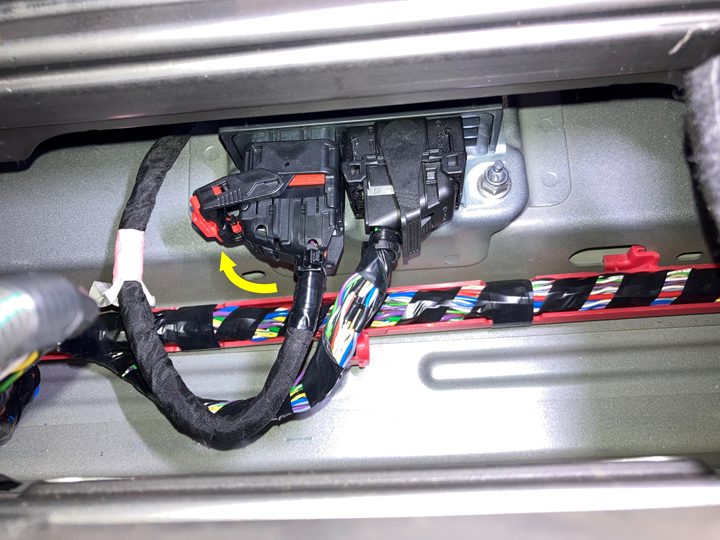

  2. 将电气连接器（2 个）连接到约束控制模块上，然后接合连接器锁杆。
  3. 安装中控台风管。请参阅 风管 - 中控台（Model Y L） ((拆卸和更换))。
