主动进气格栅 ((拆卸和安装))
校正代码
1001040101
FRT
0.66
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将清洗器储液罐固定到前端支架的螺栓（3 个） |  4 Nm (2.9 lbs-ft) |
|
重复使用 | |
| 将冷却风扇模块左右侧固定到踝部止动爪的螺栓（2 个） | 6 Nm (4.4 lbs-ft) |
|
重复使用 |
拆卸
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
-
断开前摄像头清洗器软管。
-
松开将前摄像头软管固定到清洗器储液罐的卡子。
-
拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后将储液罐置于一旁。
注注意请勿使储液罐内清洗液溢出。TIp推荐使用以下工具
- 10 毫米套筒扳手
-
松开将环境温度传感器固定到主动进气格栅的锁片（2 个）。
-
小心地将环境温度传感器盖板从主动进气格栅上拆下，然后将传感器通过开口移出。
-

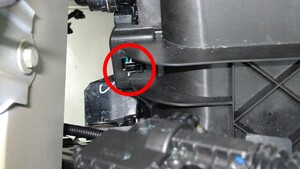

断开主动进气格栅传动装置电气连接器。
警告请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
-

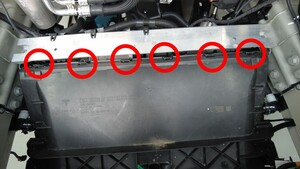

松开将主动进气格栅固定到冷却风扇模块的卡子（8 个）。
-
拆下前裙板。请参阅 下围板 - 前保险饰板 ((拆卸和更换))。
注无需将行人警示扬声器从裙板上拆下。
-

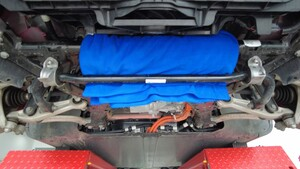

在副车架前部放置毛巾。
-

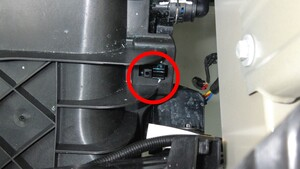

拆下将冷却风扇模块左右侧固定到踝部止动爪的螺栓（2 个）。
注注意请勿弄丢螺栓垫片。TIp推荐使用以下工具
- 8 mm 套筒扳手
图 1. LH 如图所示，RH 类似 -

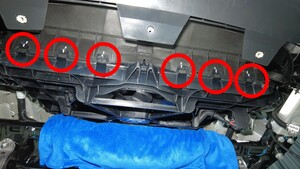

松开将主动进气格栅底部固定到冷却风扇模块底部的锁片（6 个）。
- 完全降下车辆。
-

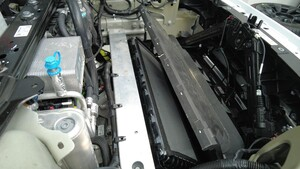

将主动进气格栅从冷却风扇模块总成上拆下。
安装
-

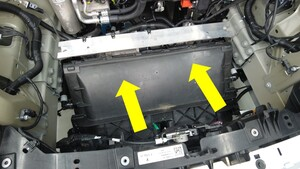

将主动进气格栅安装到冷却风扇模块总成上。
警告注意请勿损坏散热器。
-
完全升起车辆，然后将举升机降至锁止位。
警告
务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。
确保车门周围无其他物体。
-
安装将主动进气格栅底部固定到冷却风扇模块底部的锁片（6 个）。
-
预装将冷却风扇模块左右侧固定到踝部止动爪的螺栓（2 个）。
图 2. LH 如图所示，RH 类似 -
紧固将冷却风扇模块左右侧固定到踝部止动爪的螺栓（2 个）。6 Nm (4.4 lbs-ft)TIp推荐使用以下工具
- 8 mm 套筒扳手
图 3. LH 如图所示，RH 类似 - 取走副车架前部的毛巾。
- 安装前裙板。请参阅 下围板 - 前保险饰板 ((拆卸和更换))。
-
安装将主动进气格栅固定到冷却风扇模块的卡子（8 个）。
-
连接主动进气格栅传动装置电气连接器。
-
将环境温度传感器穿过主动进气格栅上开口，然后安装将传感器固定到主动进气格栅的锁片（2 个）。
-
安装环境温度传感器盖板。
-
将清洗器储液罐移回原位，然后安装将清洗器储液罐固定到前端支架的螺栓（3 个）。4 Nm (2.9 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
-
紧固将前摄像头软管固定到清洗器储液罐的卡子。
-
连接前摄像头清洗器软管。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
