椅套 - 座椅靠背 - 驾驶位座椅（Model Y L） ((拆卸和更换))
校正代码
13010701902
FRT
1.08
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
-

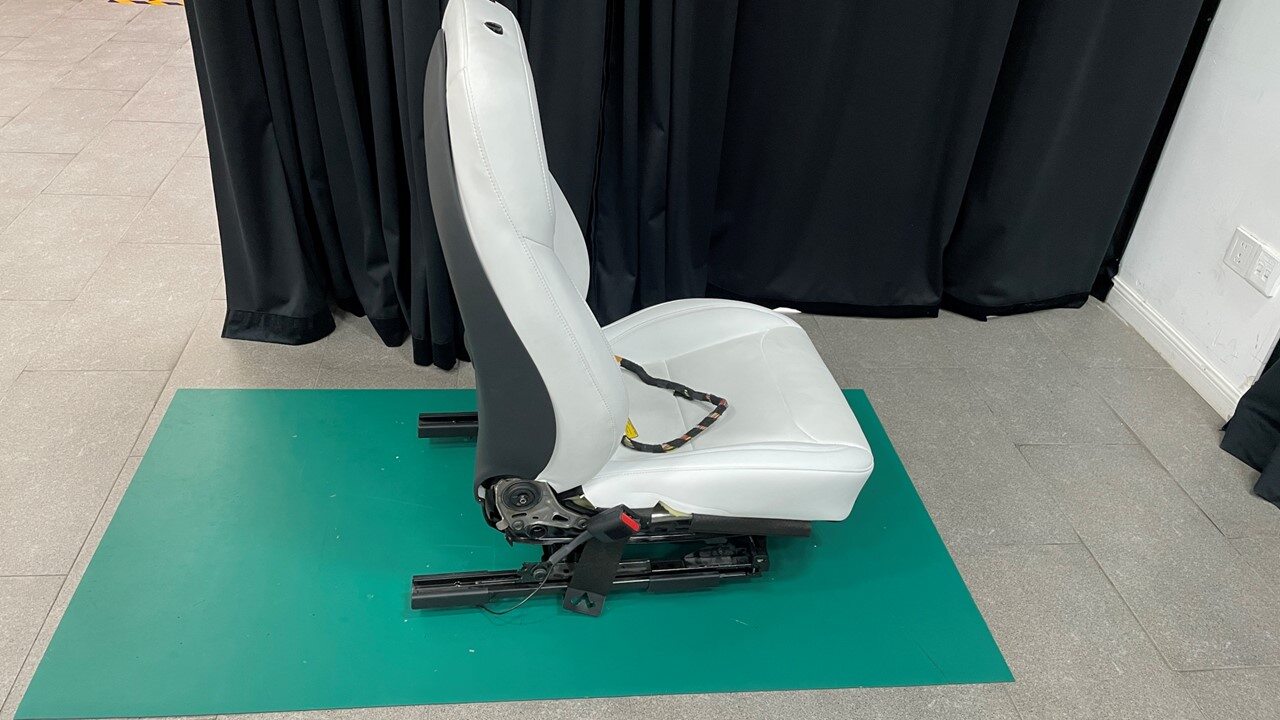

旋转座椅，以接触座垫框架底部。
TIp防止座垫受损。
-

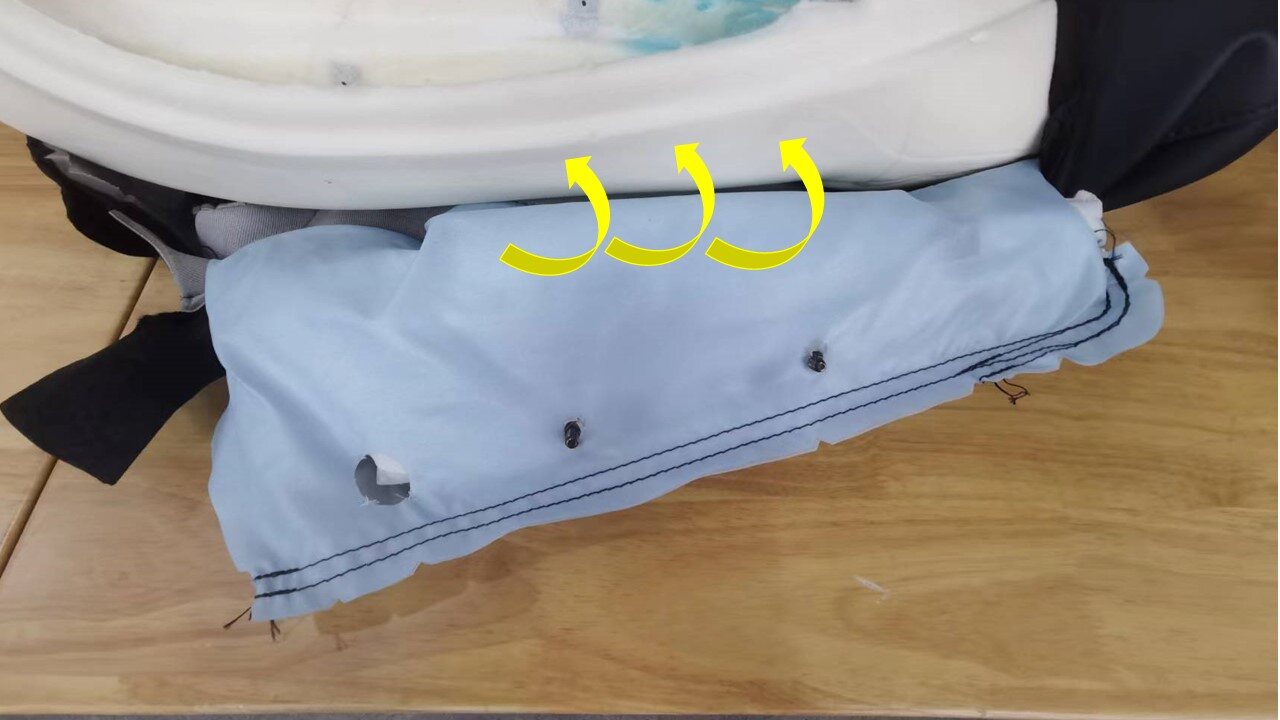

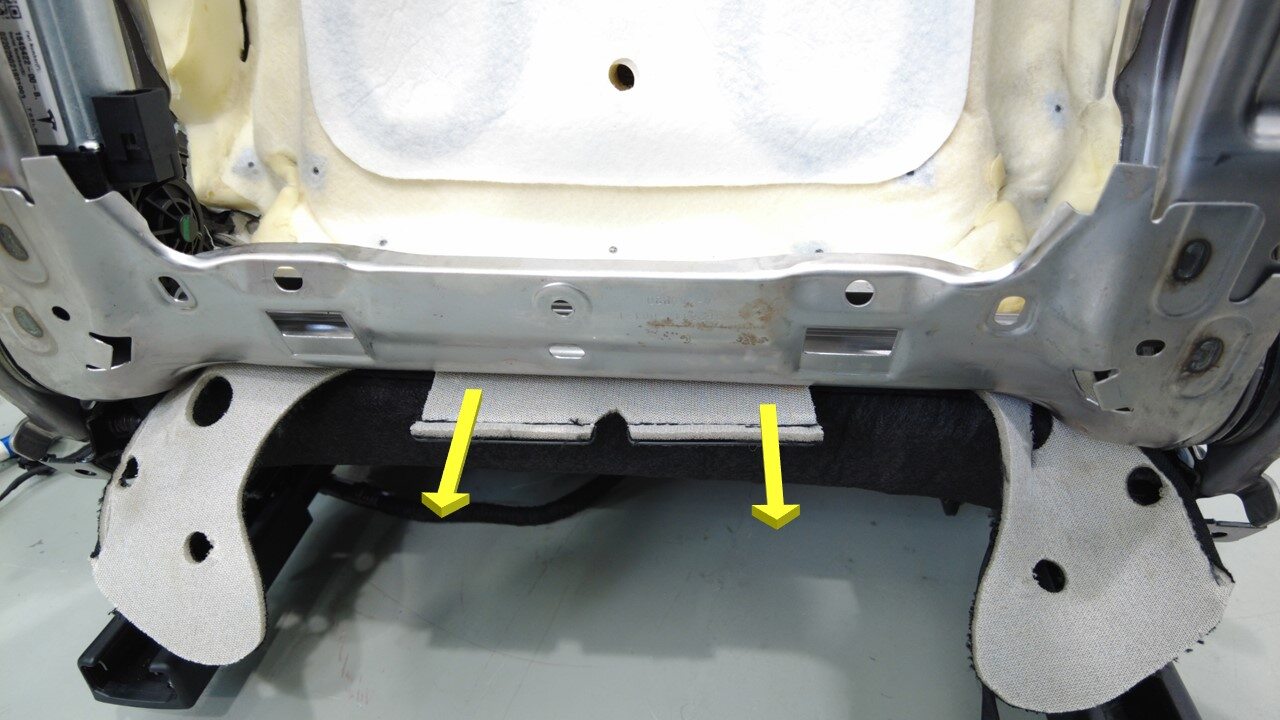

松开座椅靠背下部的系带（2 个），然后将座椅靠背板从座椅底部拉离。
-

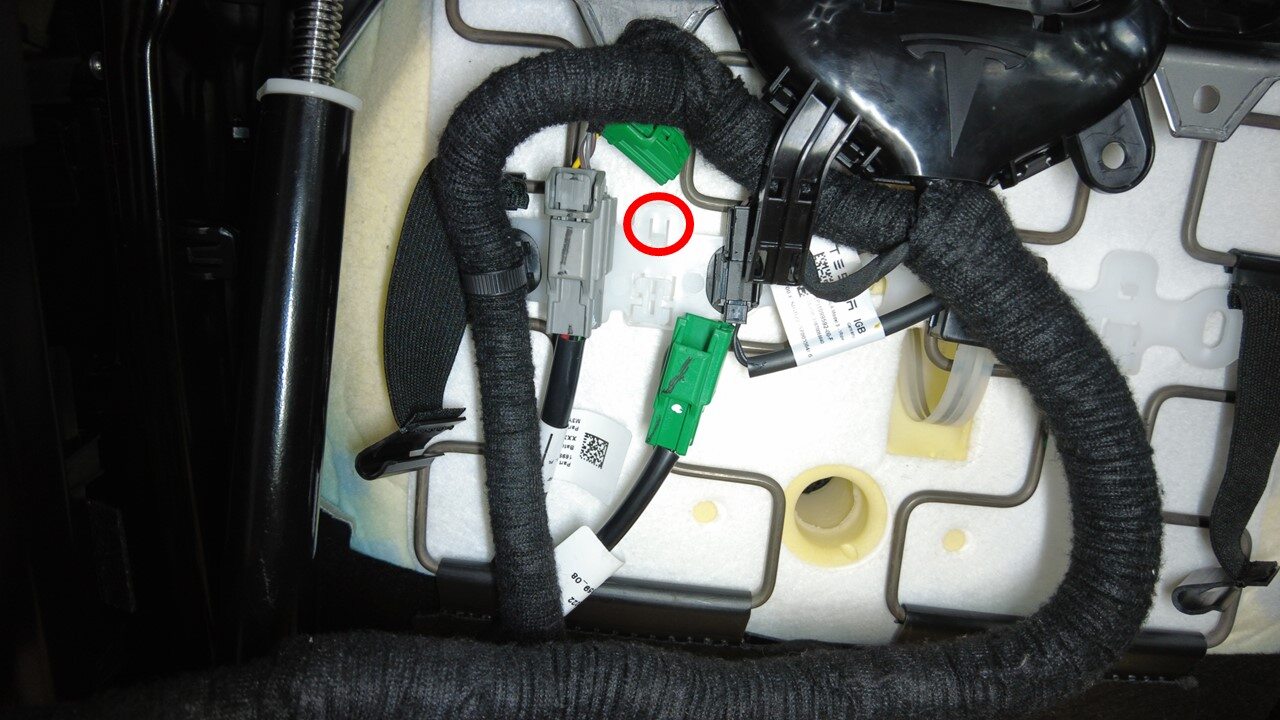

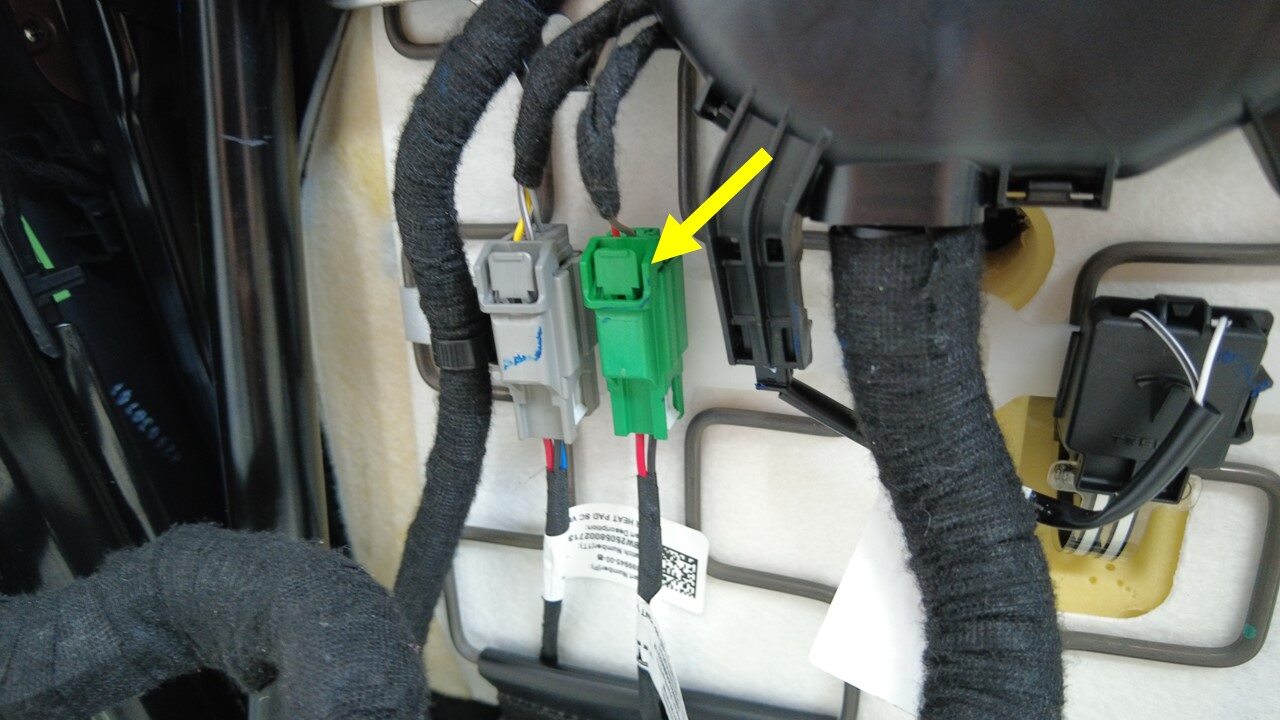

断开驾驶位座椅靠背加热器连接器。
-

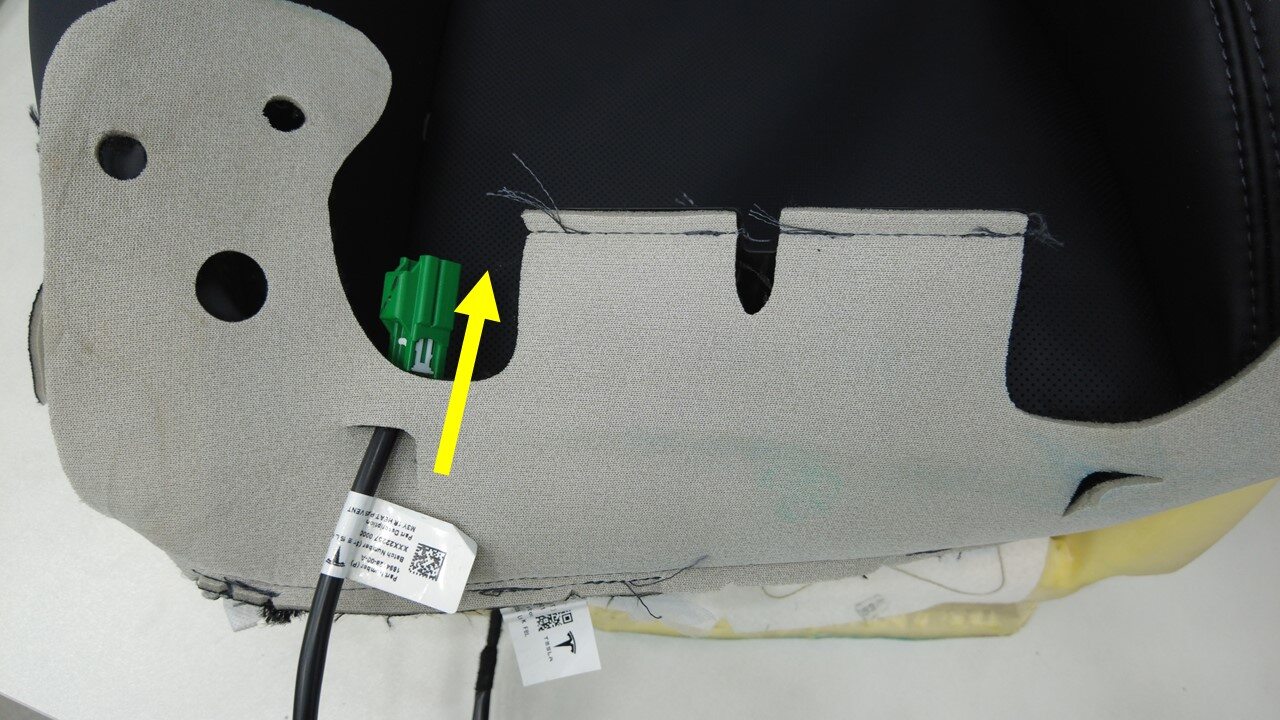

向前滑动驾驶位座椅靠背加热器连接器，将其从座椅总成上松开。
-
重新立起座椅。
- 拆下驾驶位座椅腰部支撑。请参阅 座椅靠背 - 电动腰托 - 第一排座椅 - 左（Model Y L） ((拆卸和安装))。
-

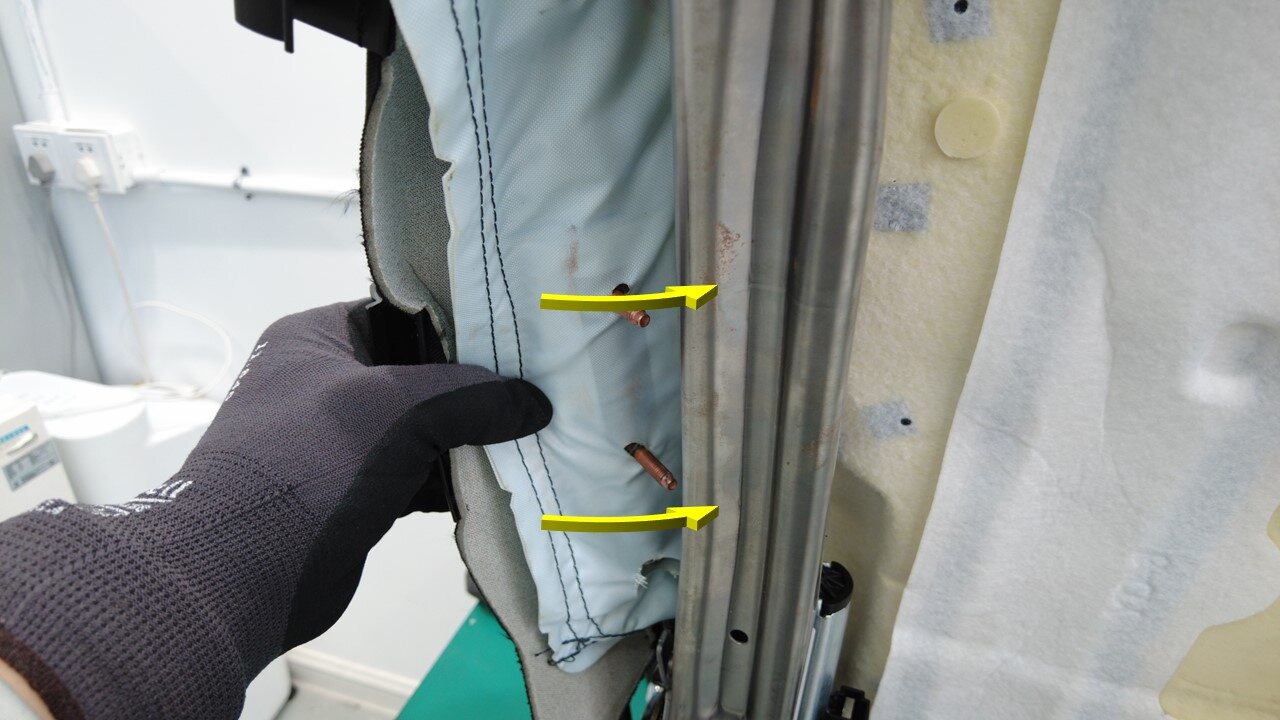

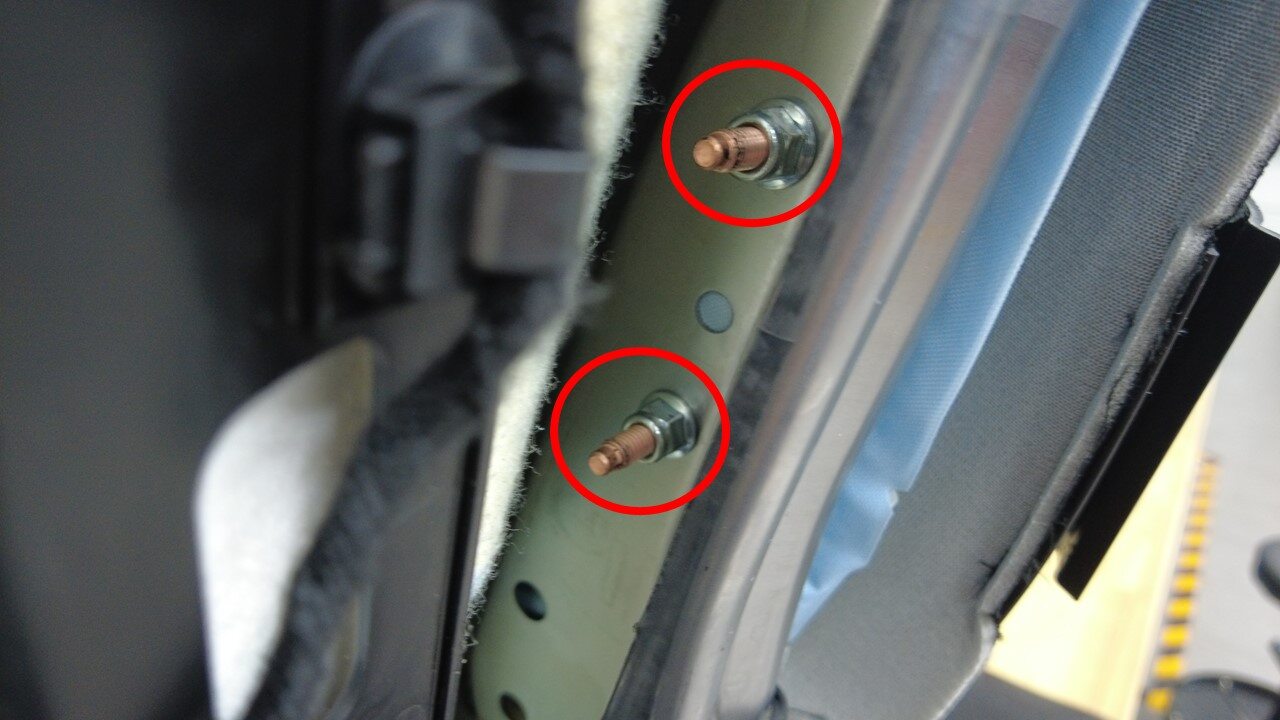

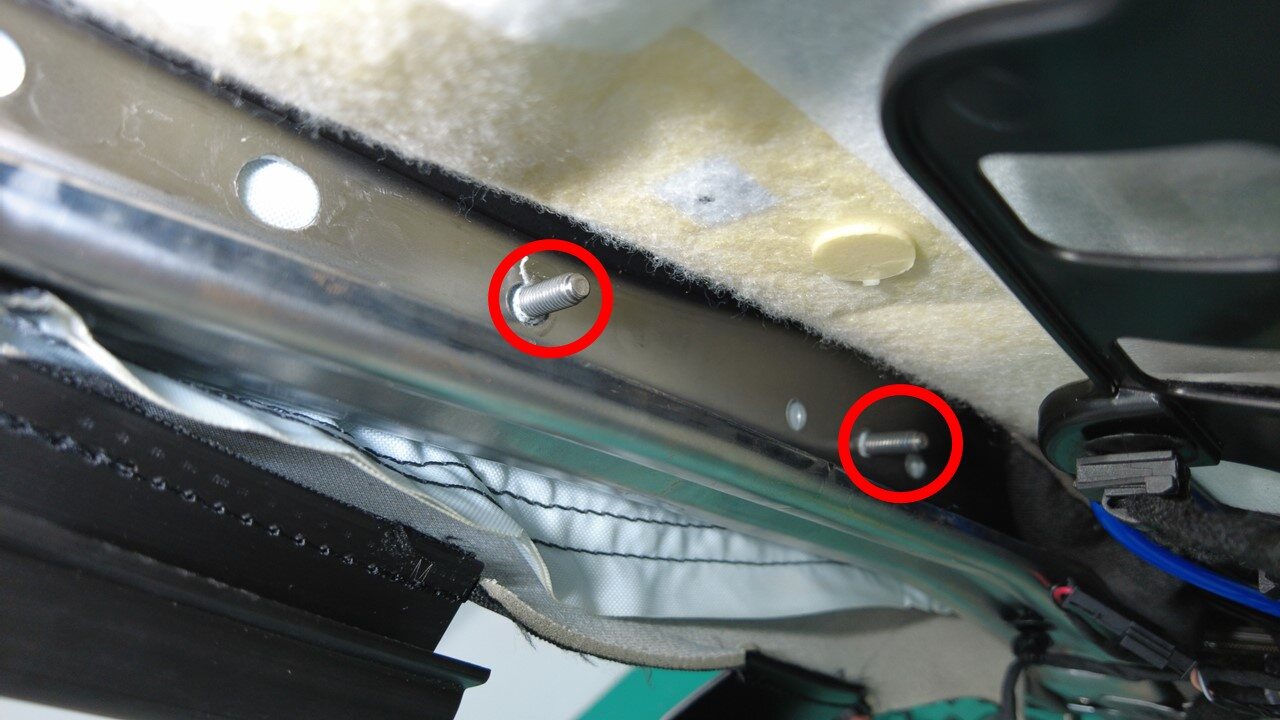

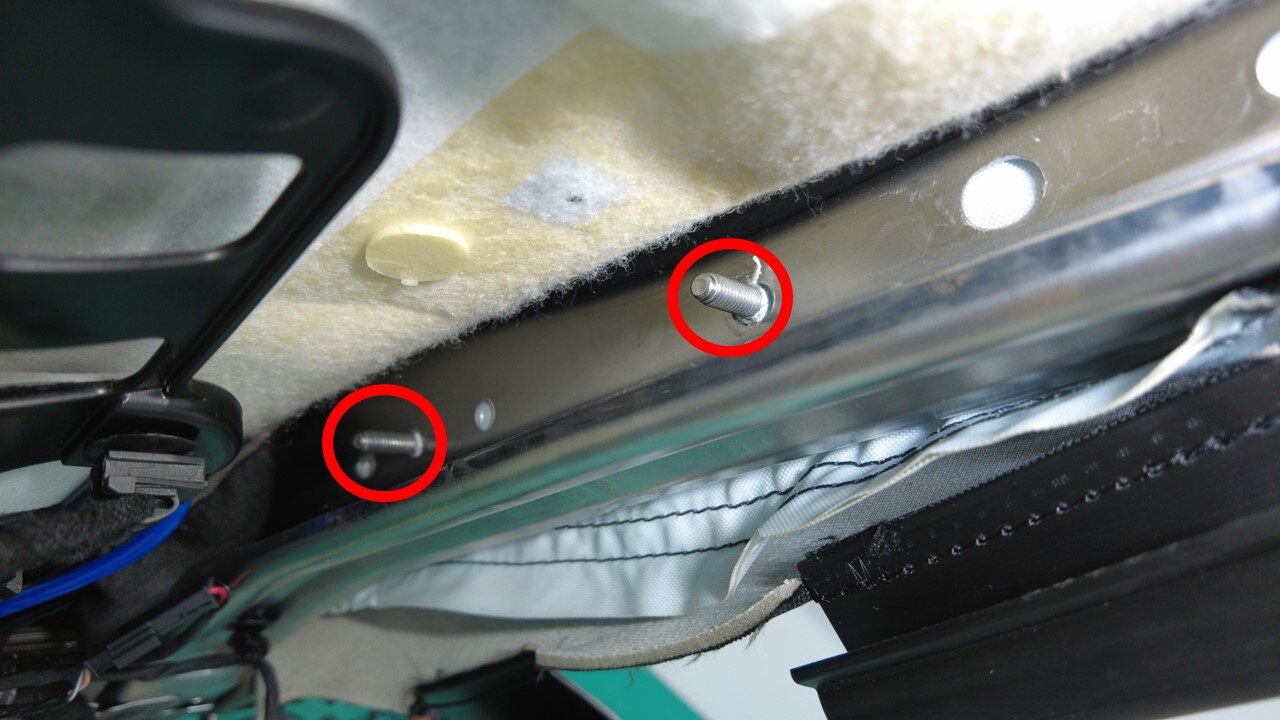

拆下并弃用将外侧气囊固定到座椅靠背框架的螺母（2 个），然后将气囊螺柱从座椅靠背框架中拉出。
警告请勿使用冲击工具。TIp推荐使用以下工具
- 10 毫米套筒扳手
-
拆下并弃用将驾驶位座椅远端气囊 (FSAB) 固定到座椅靠背框架的螺母（2 个）。
警告请勿使用冲击工具。TIp推荐使用以下工具
- 10 毫米套筒扳手
-

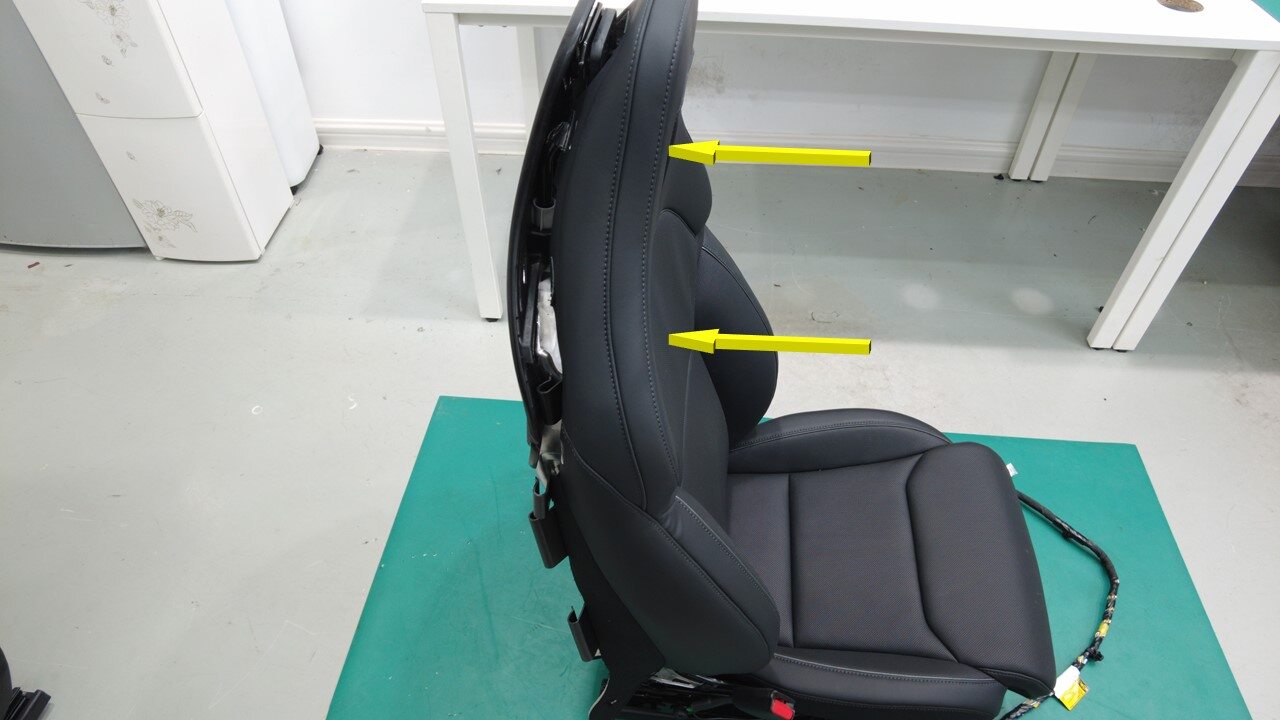

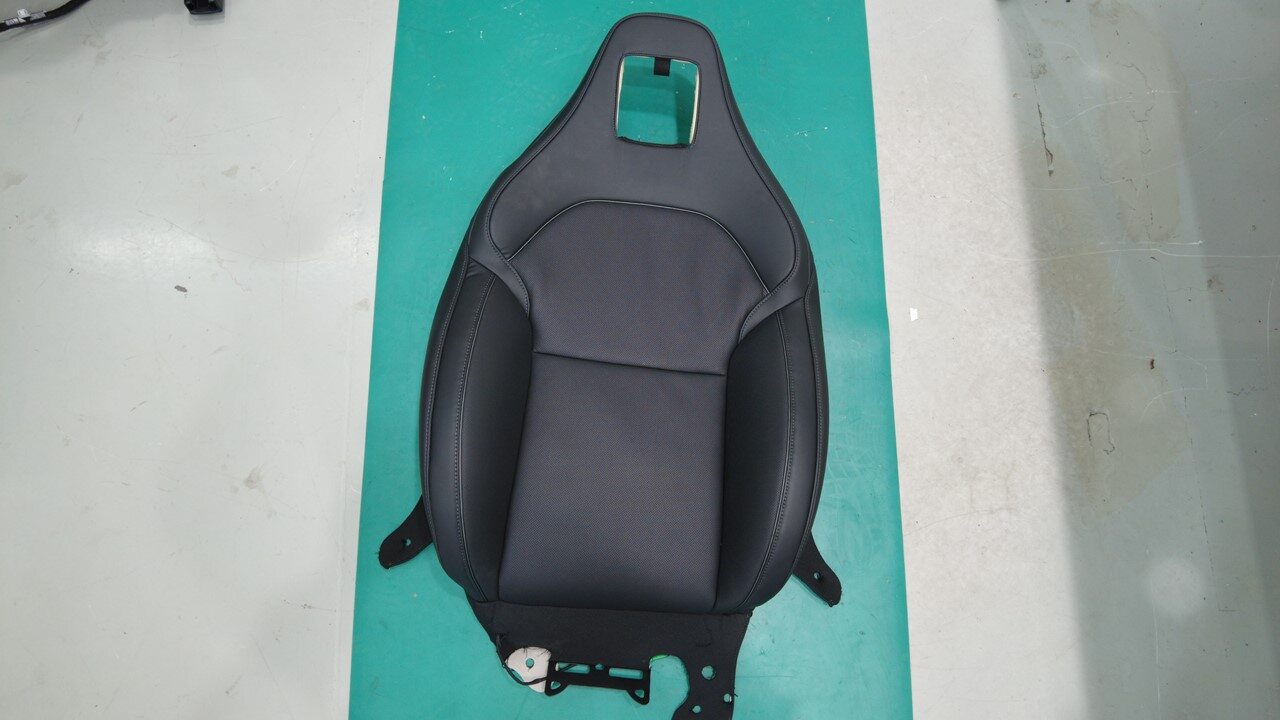

将座椅靠背饰板底部拉离座椅靠背框架，以拆下座椅蒙皮。
注确保加热器线束和座椅靠背总成均与座椅靠背框架完全分离。
-

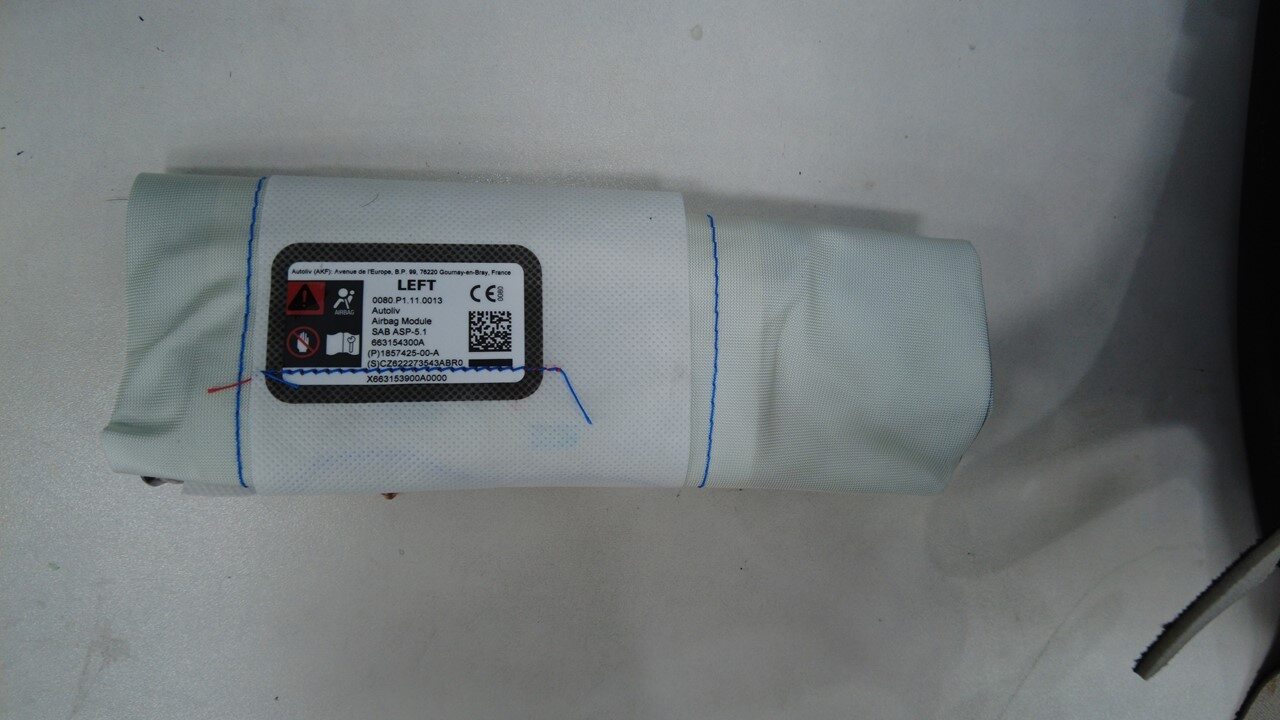

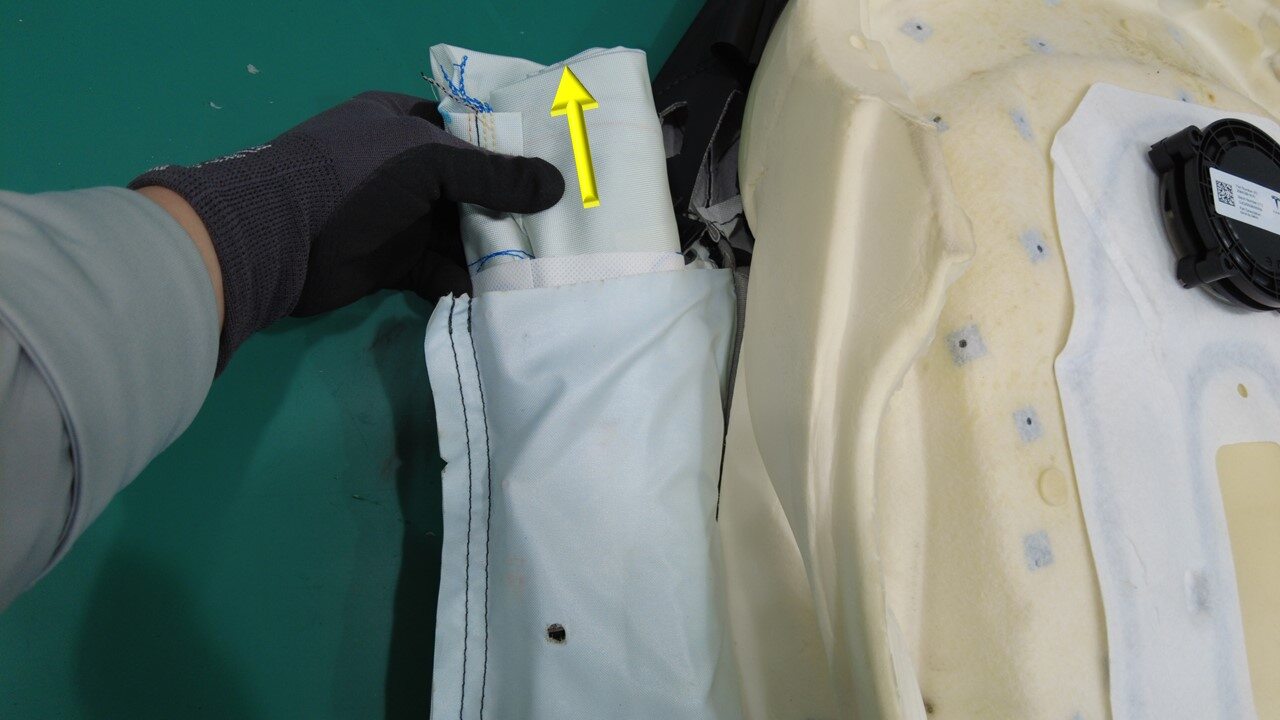

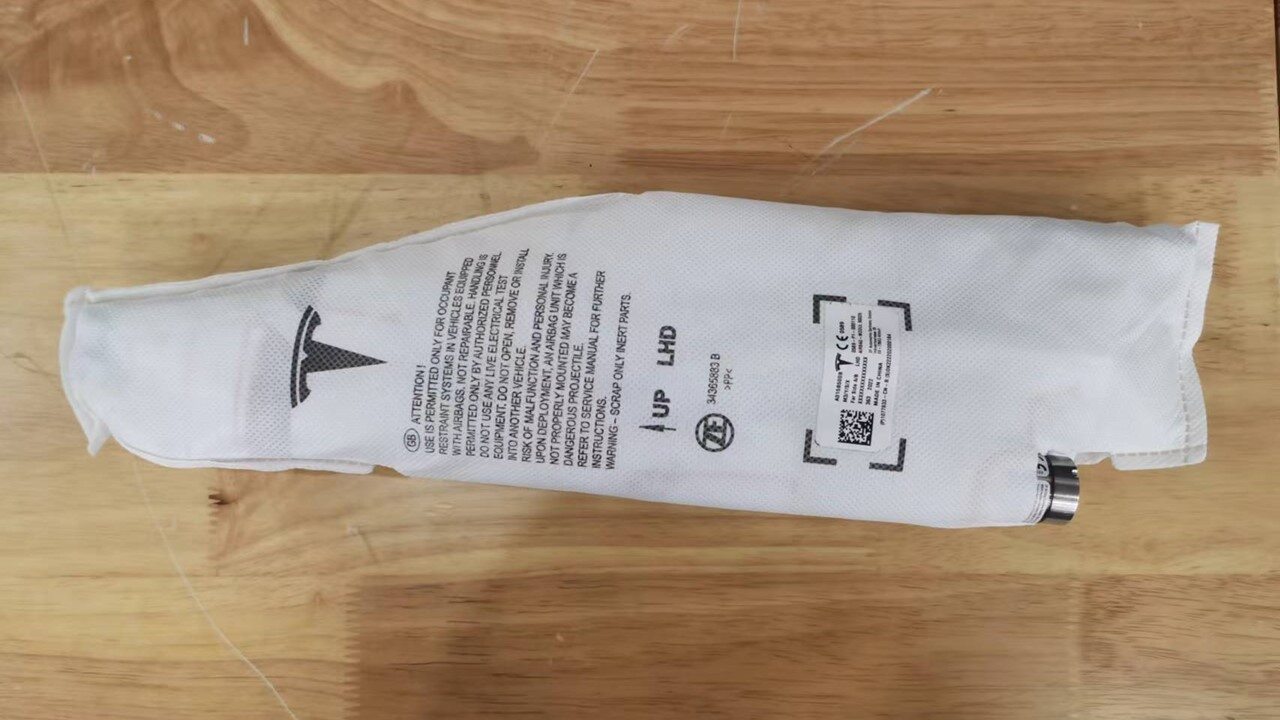

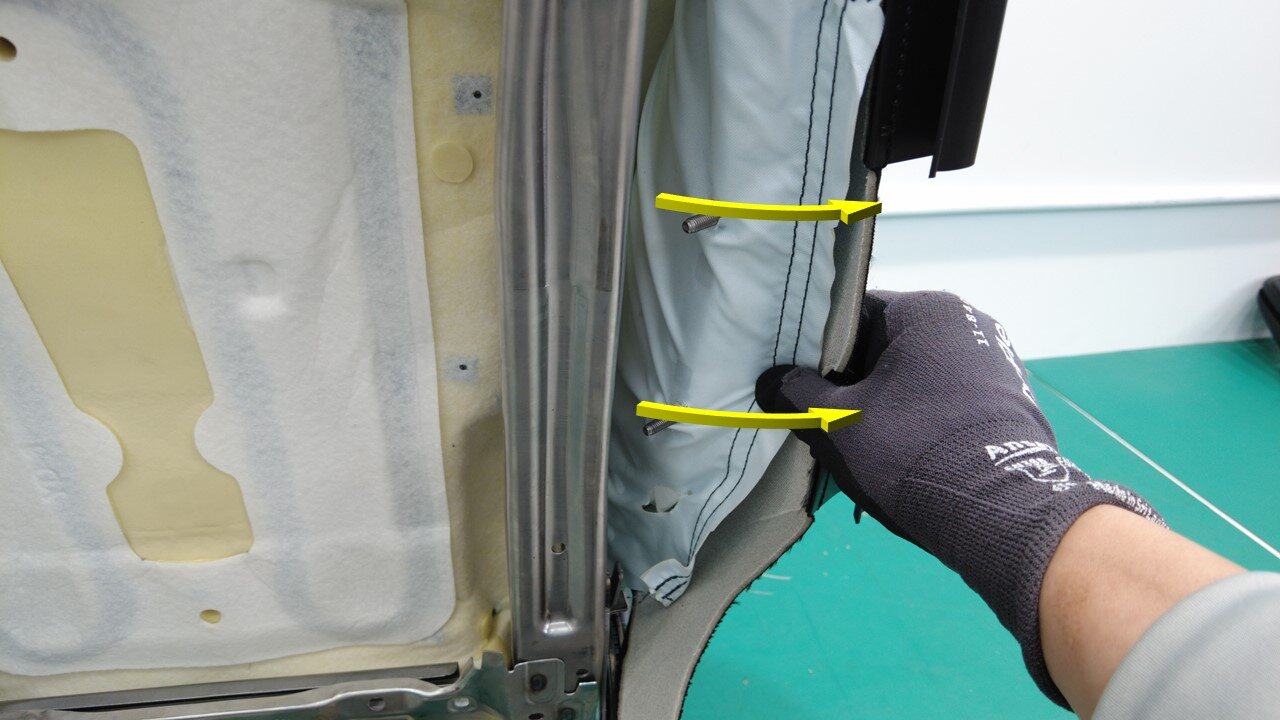

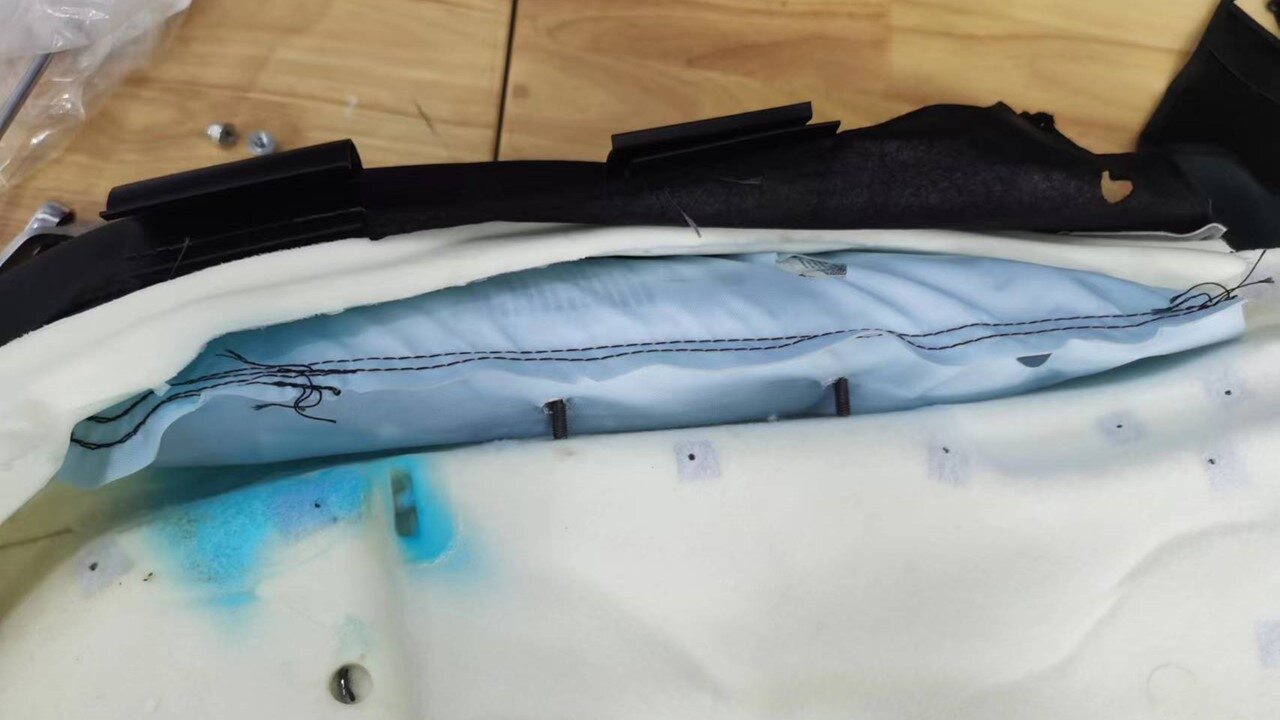

将外侧安全气囊滑槽连同其内部的气囊一起滑过座椅靠背泡沫，然后小心地将气囊从气囊滑槽上拆下。

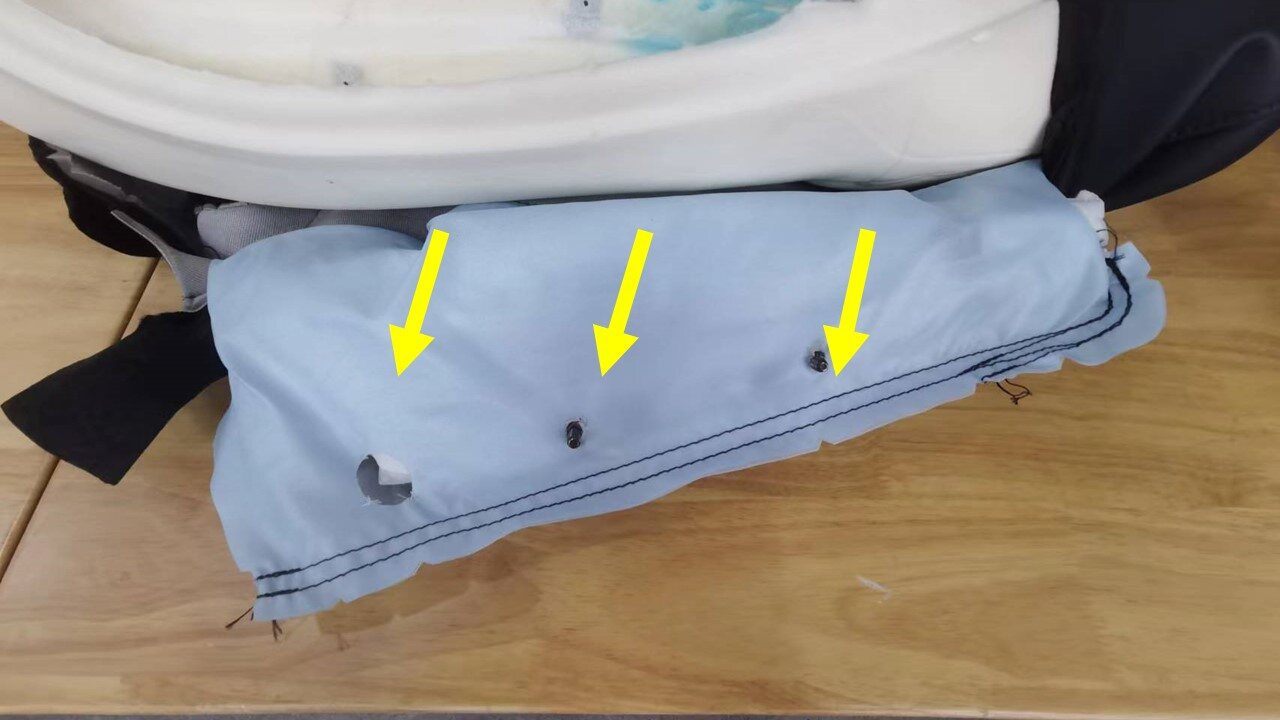

警告确保驾驶位座椅外侧安全气囊安装螺柱未卡在气囊滑槽的孔中。警告将气囊从气囊滑槽上拆下时，请务必谨慎操作。气囊会特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
-

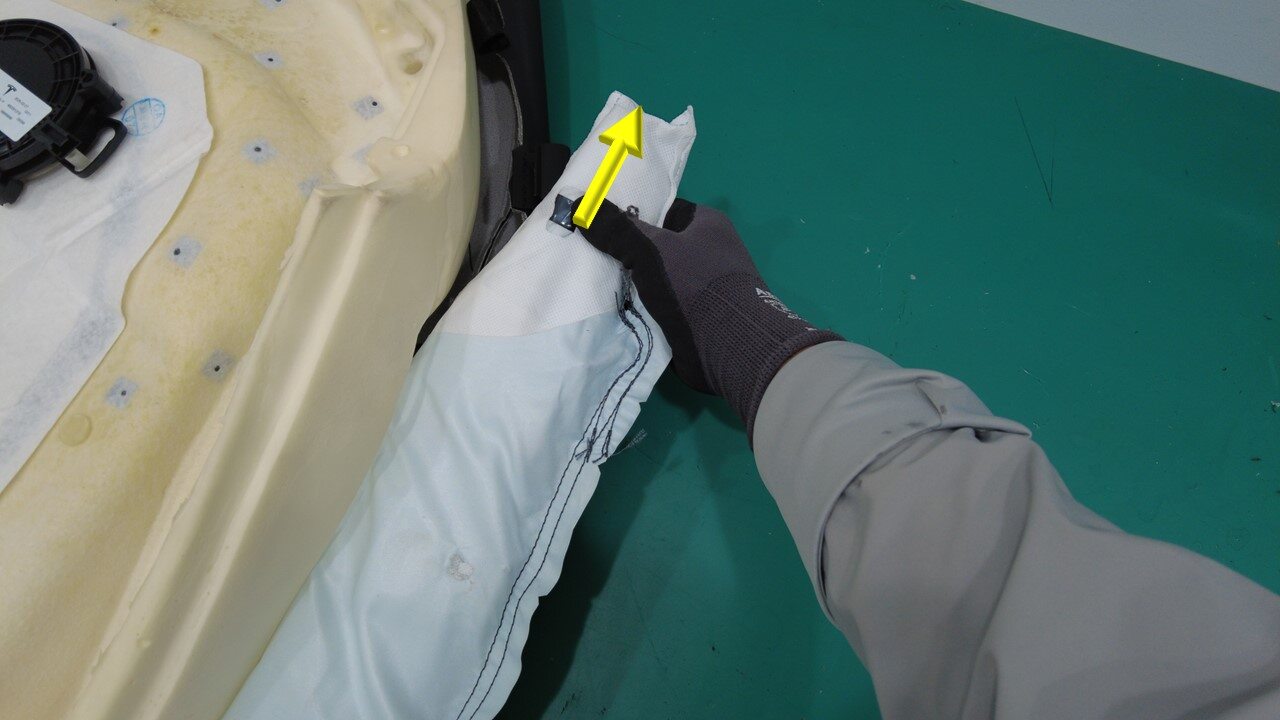

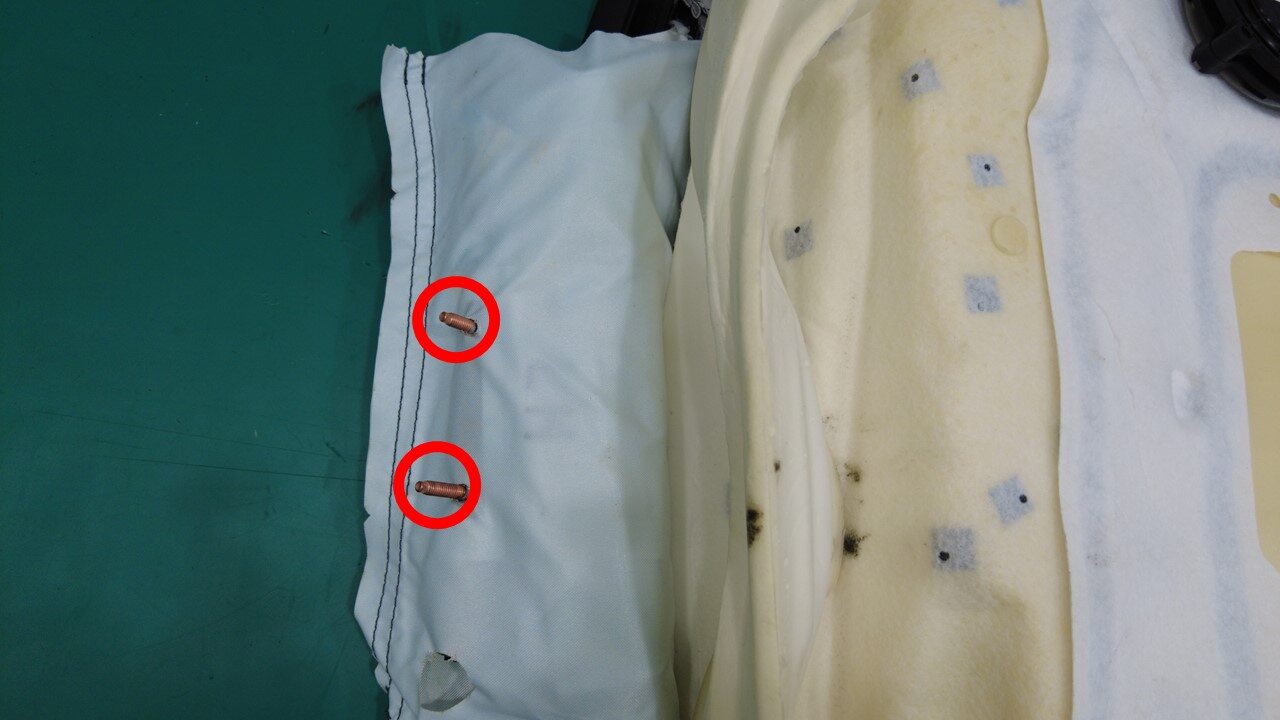

将远端气囊 (FSAB) 滑槽连同其内部的气囊一起滑过座椅靠背泡沫，然后小心地将气囊从气囊滑槽上拆下。
警告确保驾驶位侧气囊安装柱未卡在气囊滑槽孔中。警告将气囊从气囊滑槽上拆下时，请务必谨慎操作。气囊会特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
-

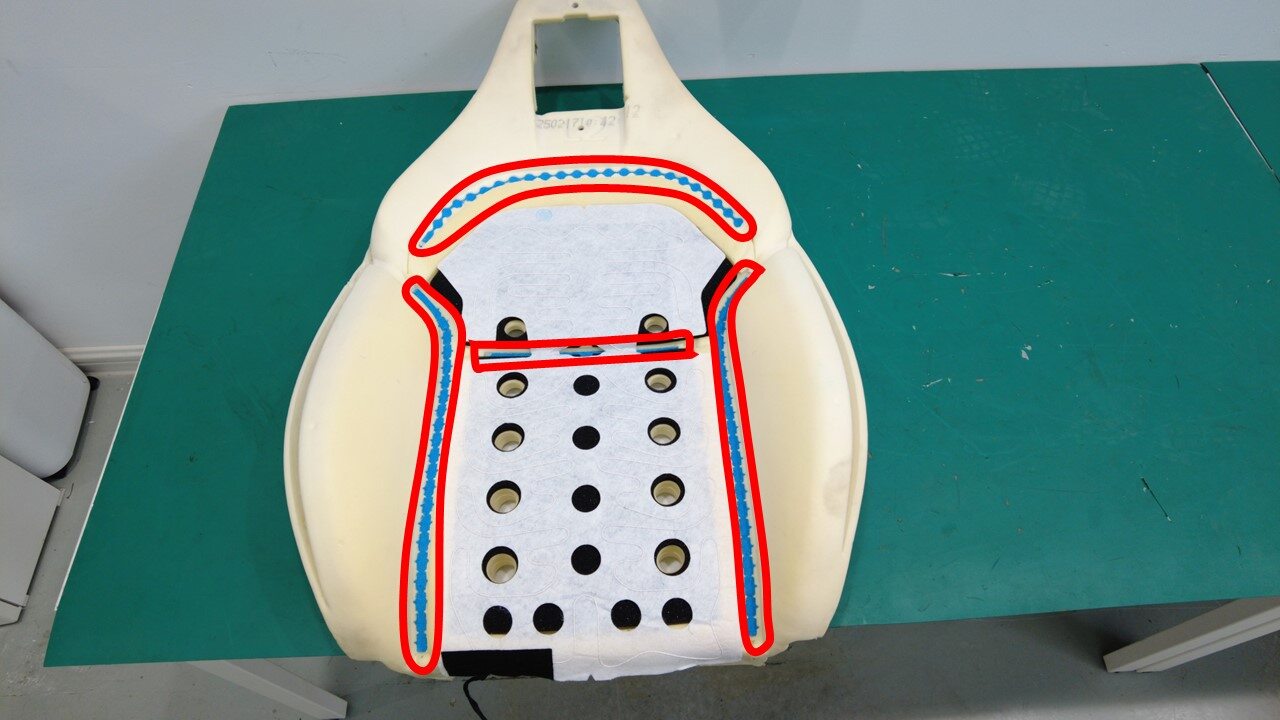

将加热器线束从座椅靠背罩总成上拆下。
-

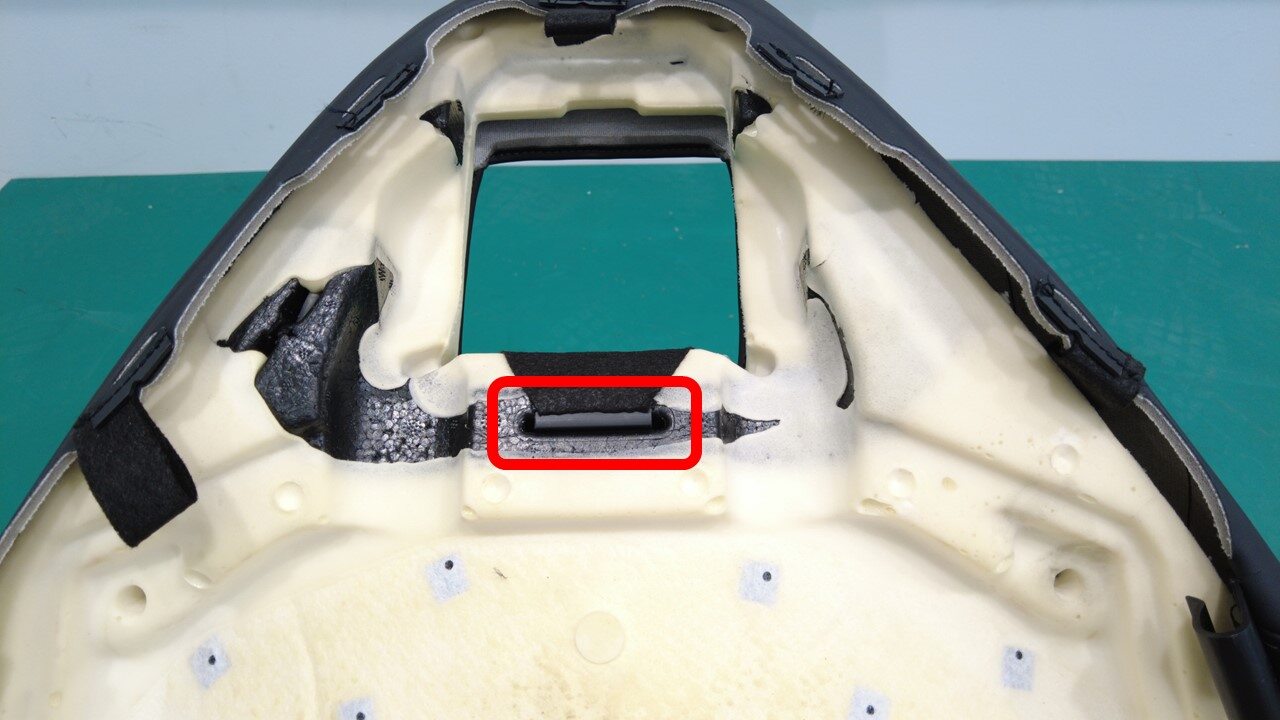

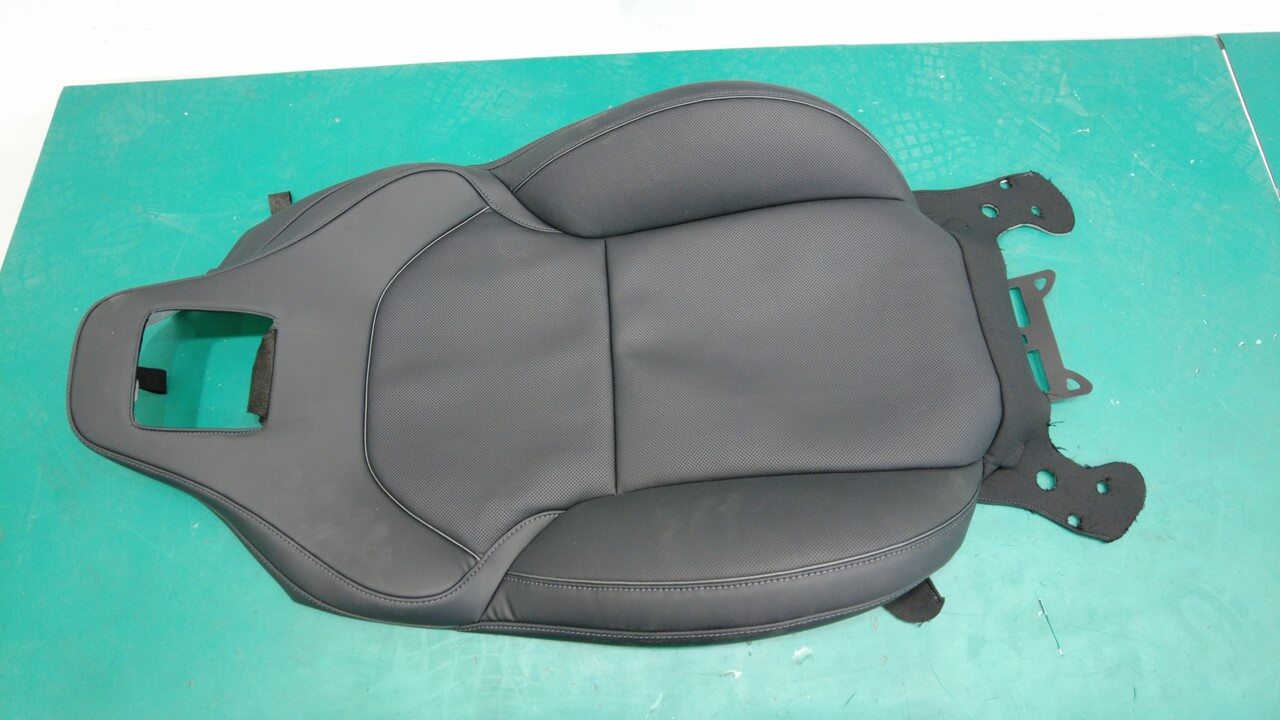

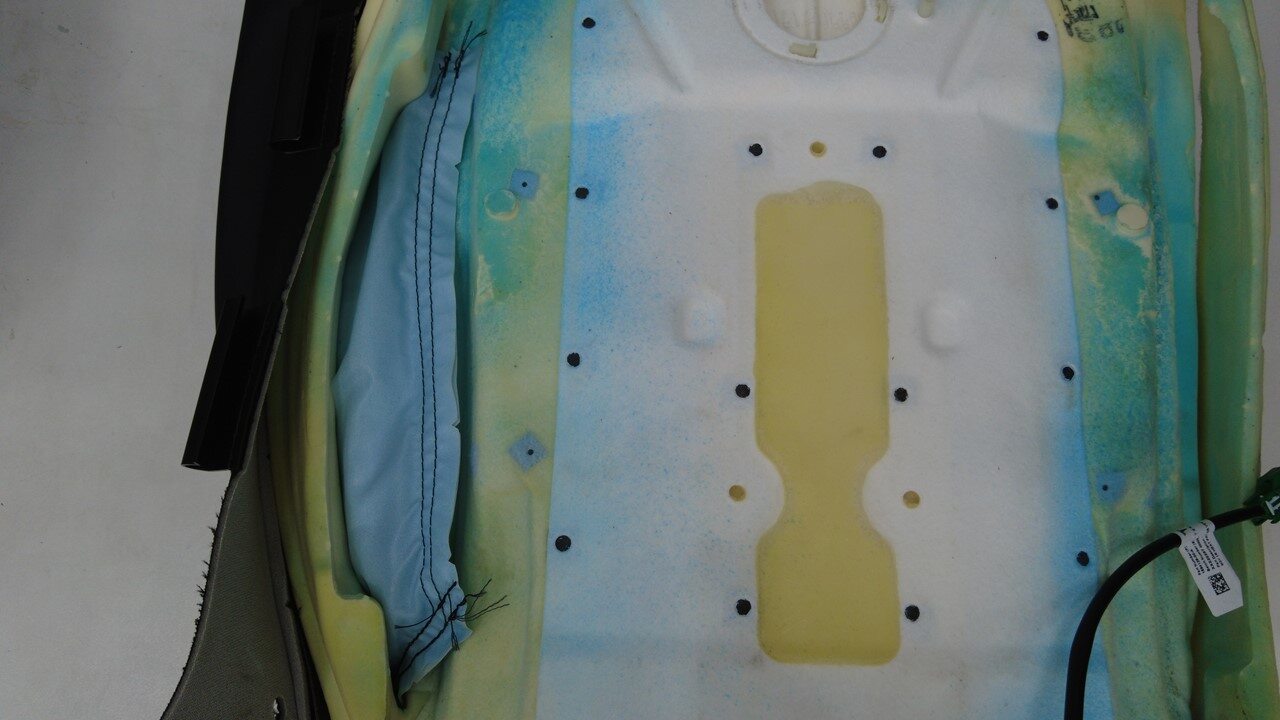

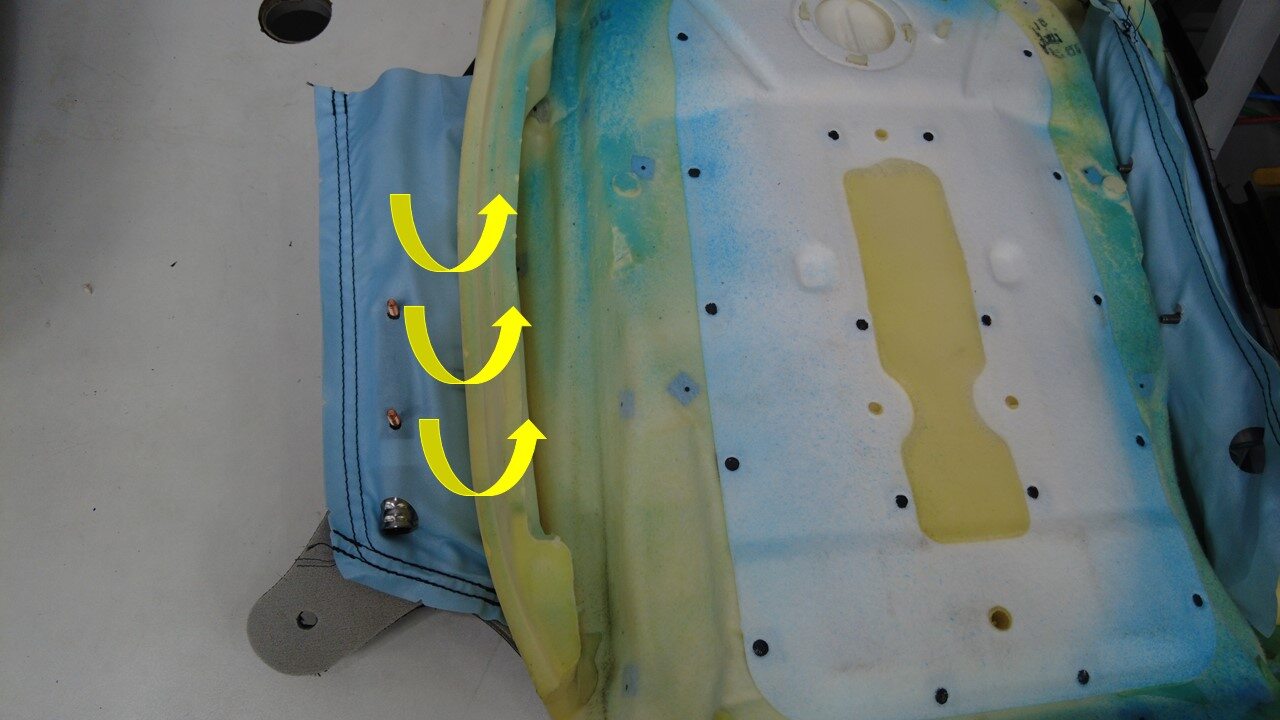

轻轻松开将驾驶位座椅靠背罩固定到座椅靠背泡沫的固定件和 Velcro 系带（4 个），然后将驾驶位座椅靠背罩从座椅靠背泡沫上拆下。
警告松开靠背罩时请务必小心，以免损坏。
安装
-

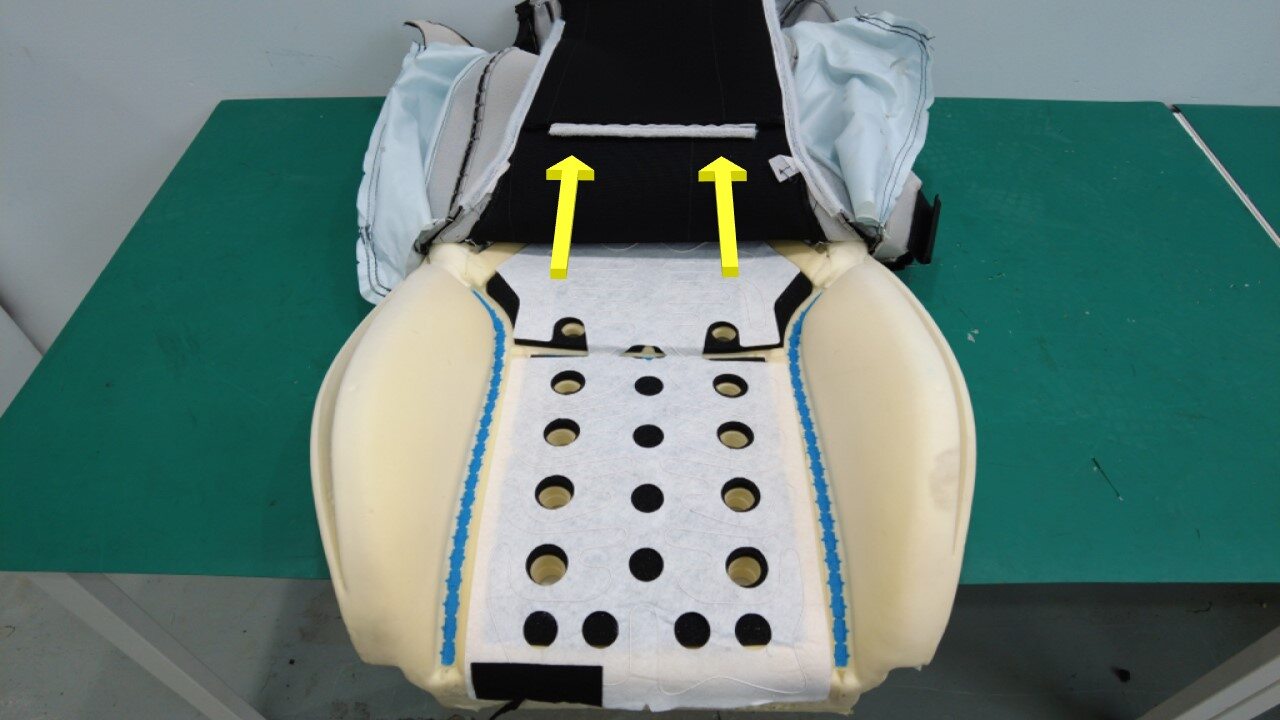

安装将驾驶位座椅靠背罩固定到座椅靠背泡沫的固定件和 Velcro 系带（4 个）。
-
将加热器线束安装到座椅靠背罩总成上。
-

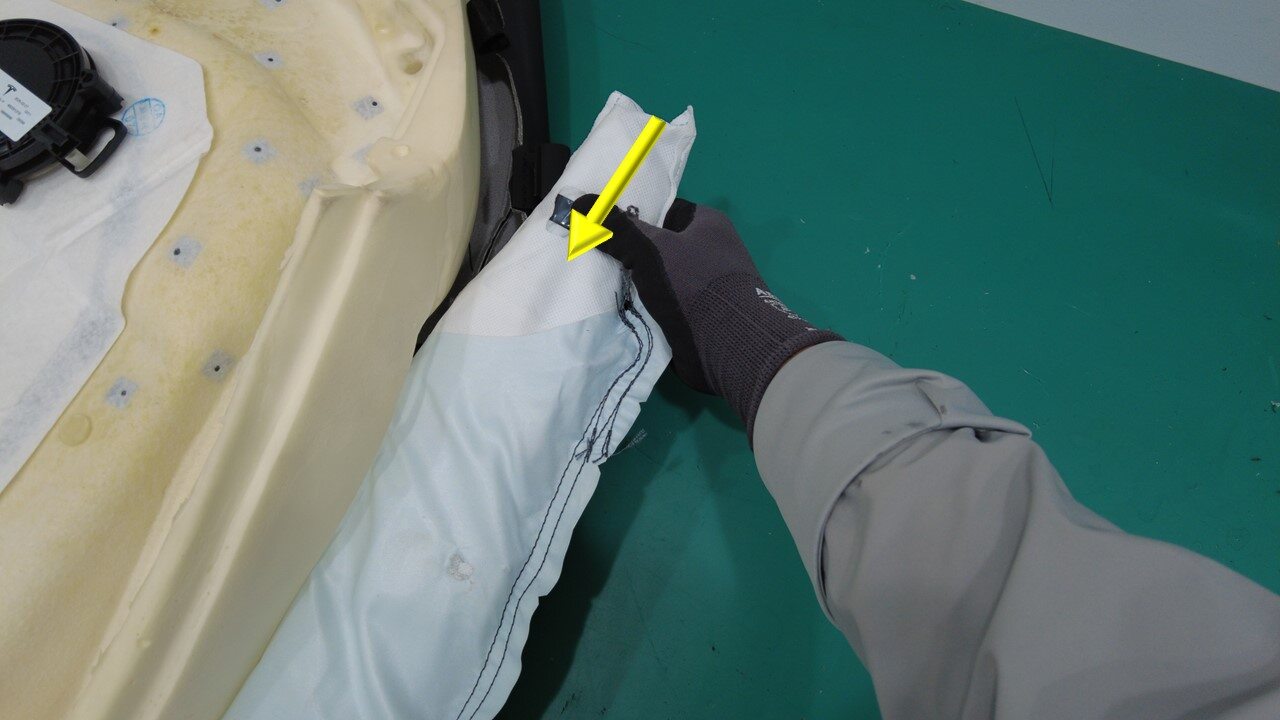

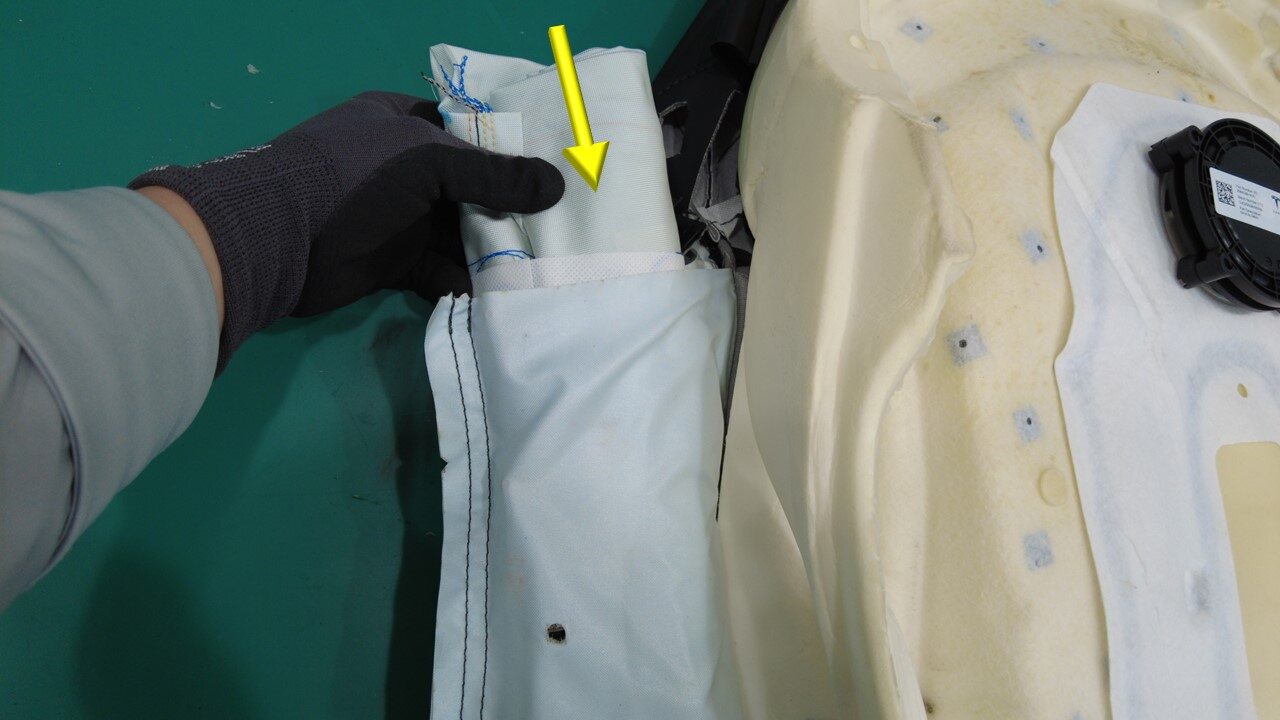

将驾驶位远端气囊 (FSAB) 安装到气囊滑槽中，然后将气囊滑槽连同其内部气囊一起插入座椅靠背泡沫上的凹槽中。
警告确保驾驶位远端气囊 (FSAB) 安装柱伸出滑槽孔外。警告将气囊安装到气囊滑槽中时，请务必谨慎操作。气囊会特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
-
将驾驶位座椅外侧安全气囊安装到气囊滑槽中，然后将气囊滑槽连同其内部的气囊一起插入座椅靠背泡沫上的凹槽中。

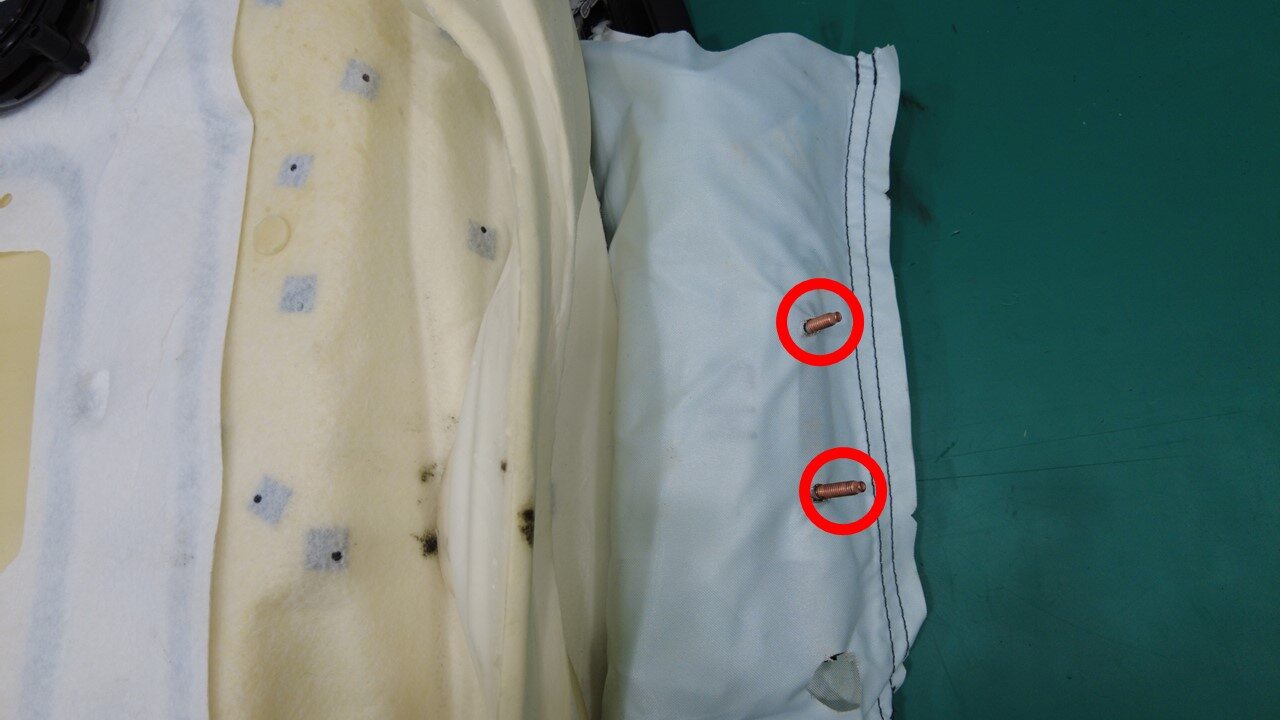

警告确保驾驶位侧气囊安装柱伸出滑槽孔外。警告将气囊安装到气囊滑槽中时，请务必谨慎操作。气囊会特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
-

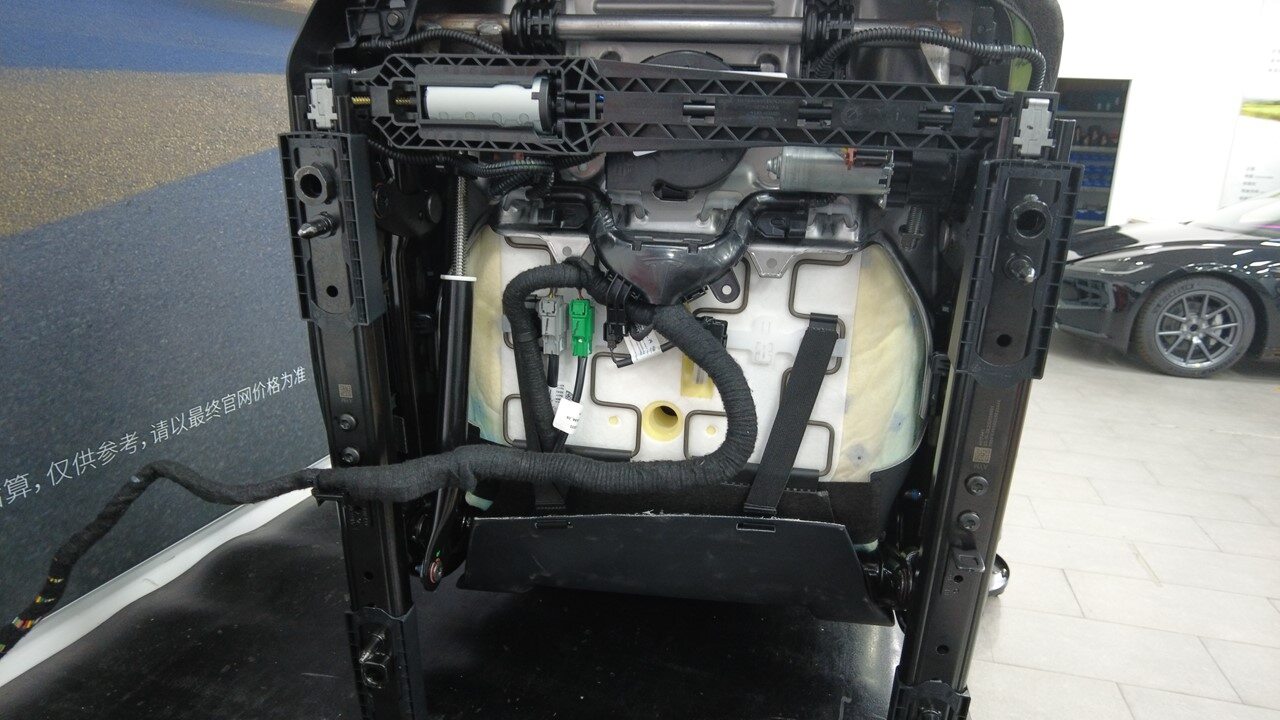

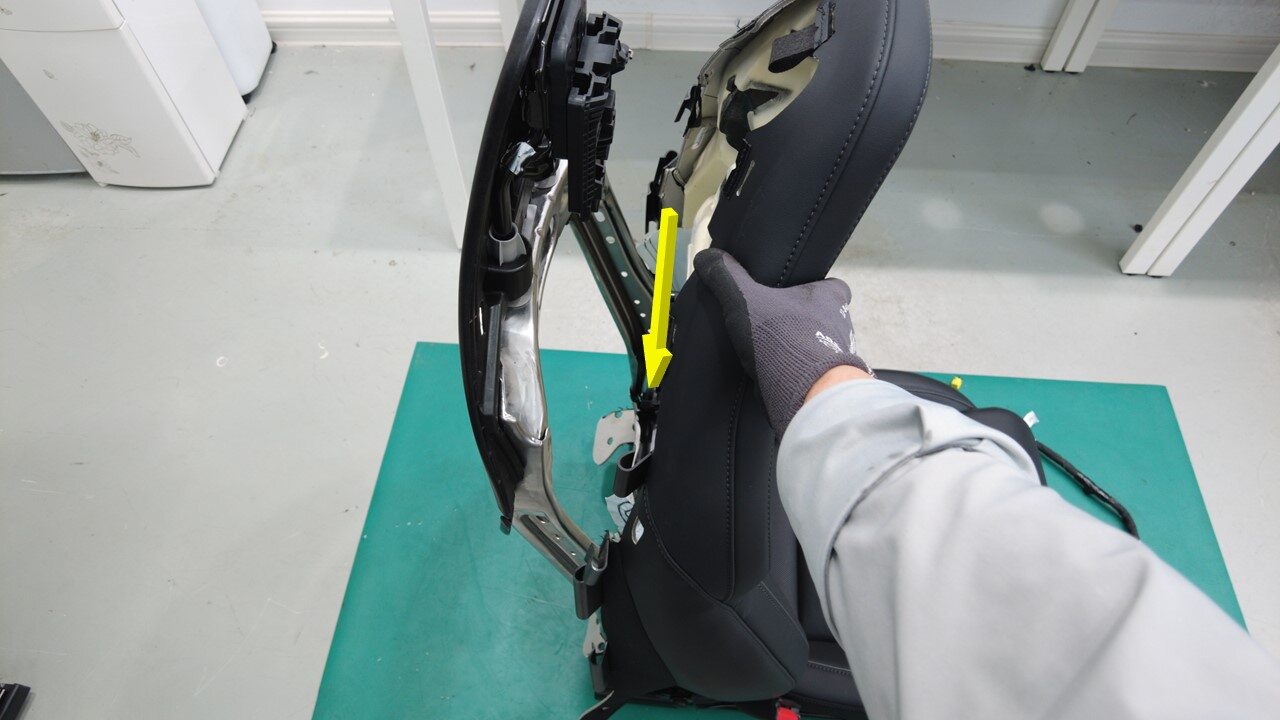

将驾驶位座椅靠背和泡沫安装到座椅靠背框架上。

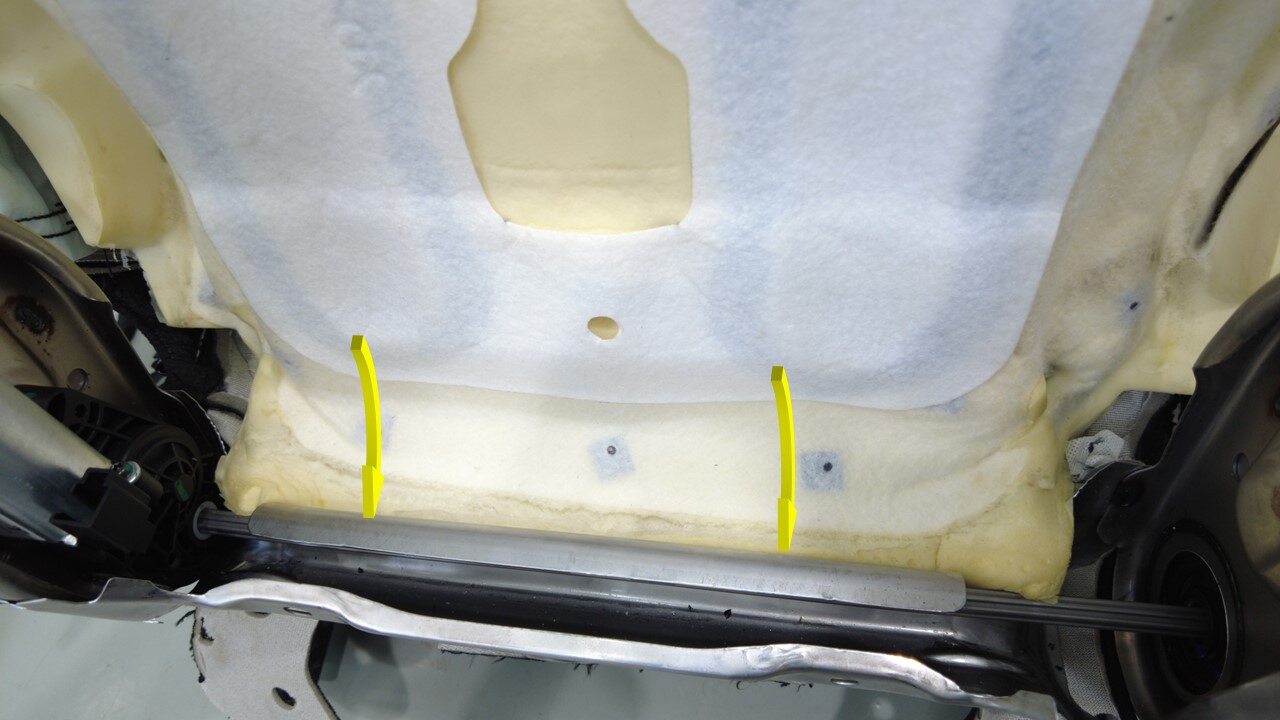

注首先，将泡沫饰板垂直滑入座椅靠背框架。务必将与框架接合的加热器线束及下饰板推入框架背面。
-

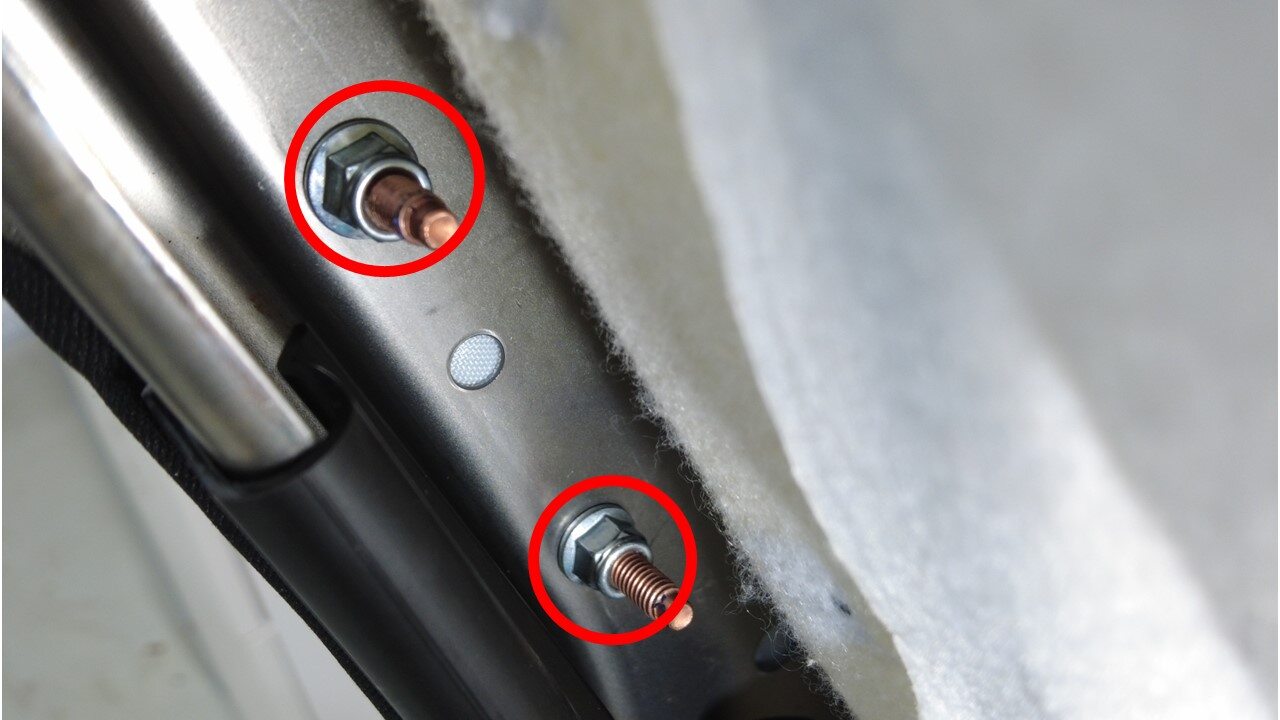

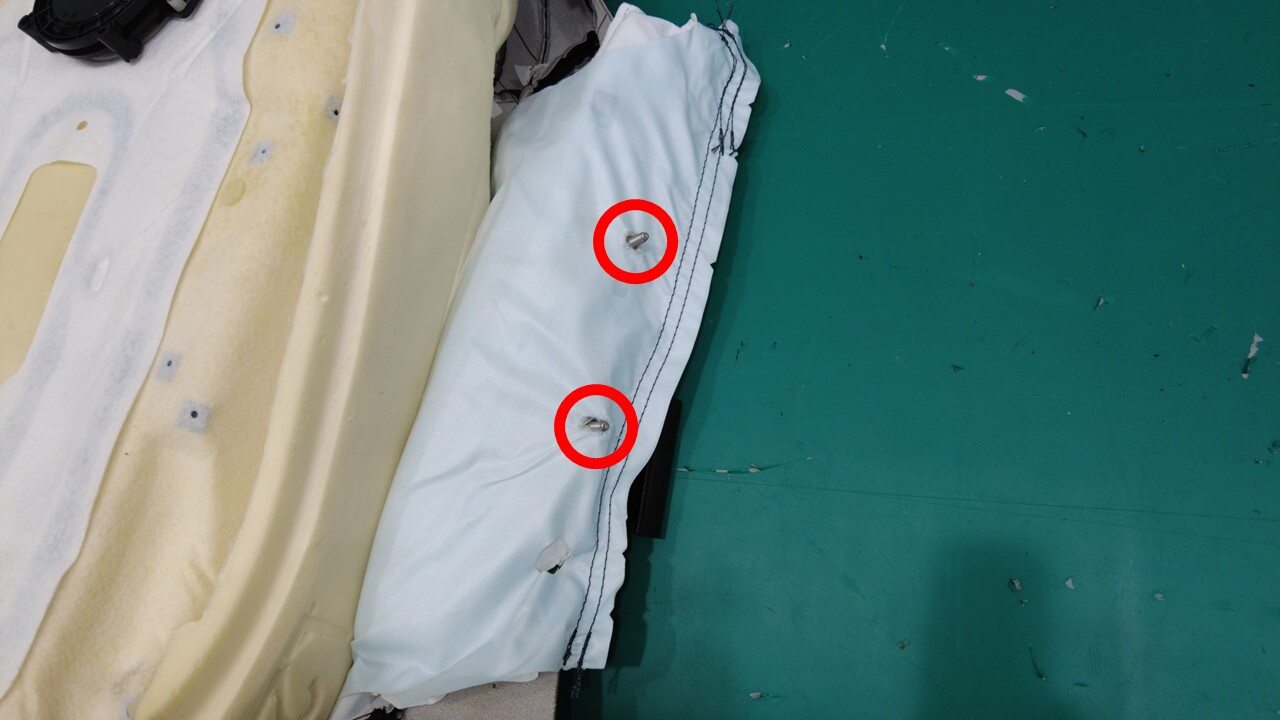

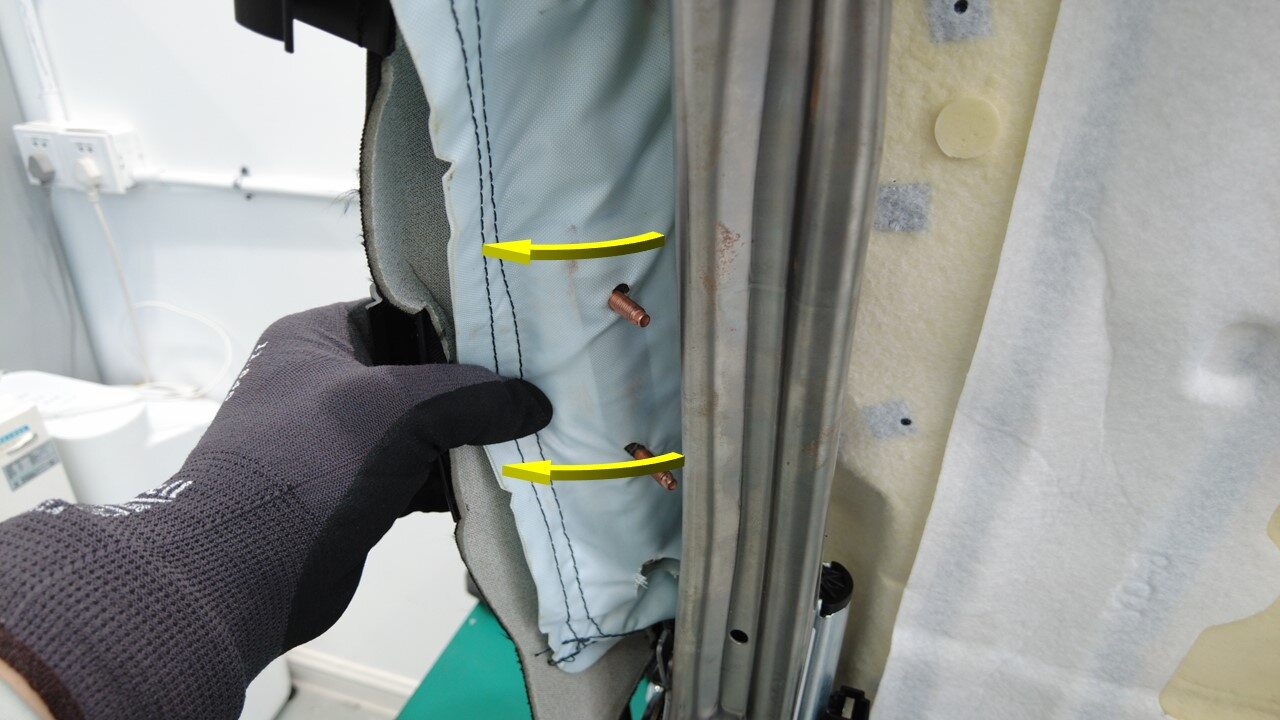

将驾驶位外侧安全气囊螺柱放置在座椅框架上，然后安装新的螺母（2 个），将驾驶位座椅安全气囊固定到座椅靠背框架。
5.4 Nm (4.0 lbs-ft)TIp推荐使用以下工具- 10 毫米套筒扳手
-

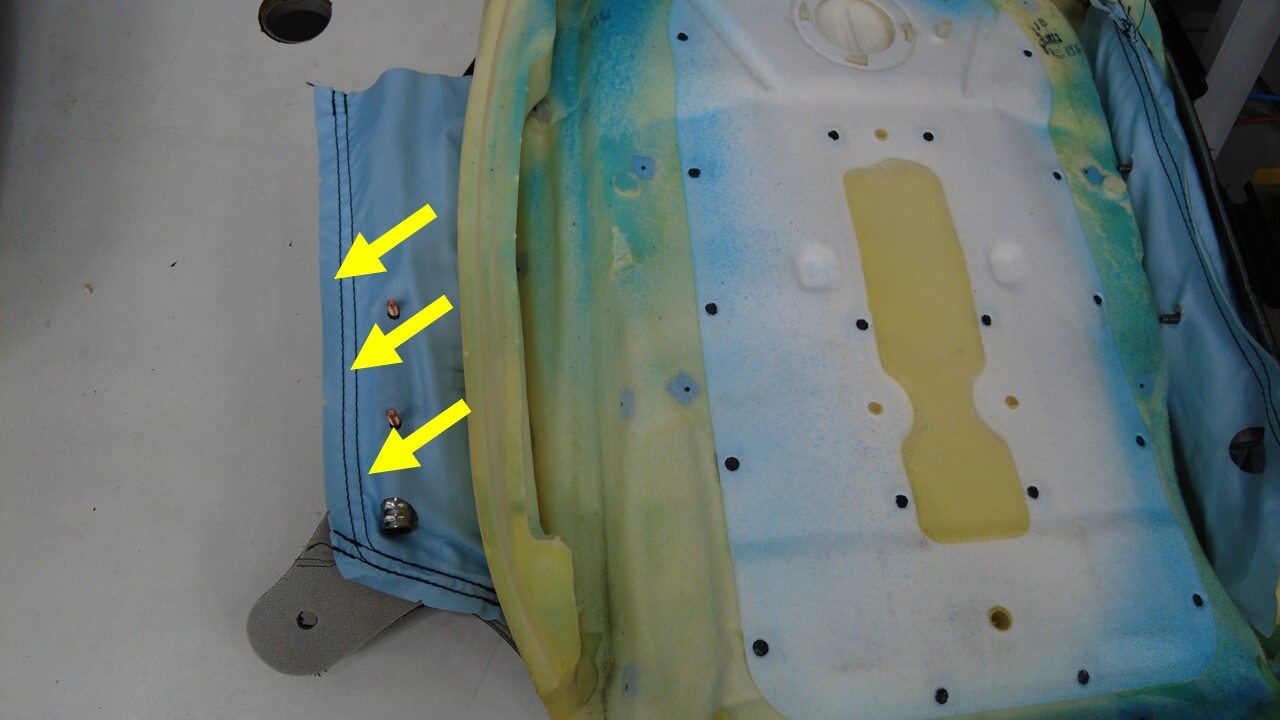

将驾驶位远端气囊 (FSAB) 螺柱放置在座椅框架上，然后安装新的螺母（2 个），将远端气囊 (FSAB) 固定到座椅靠背框架。5.4 Nm (4.0 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
- 安装驾驶位座椅腰部支撑。请参阅 座椅靠背 - 电动腰托 - 第一排座椅 - 左（Model Y L） ((拆卸和安装))。
-
旋转座椅，以接触座垫框架底部。
警告防止座垫受损。
-

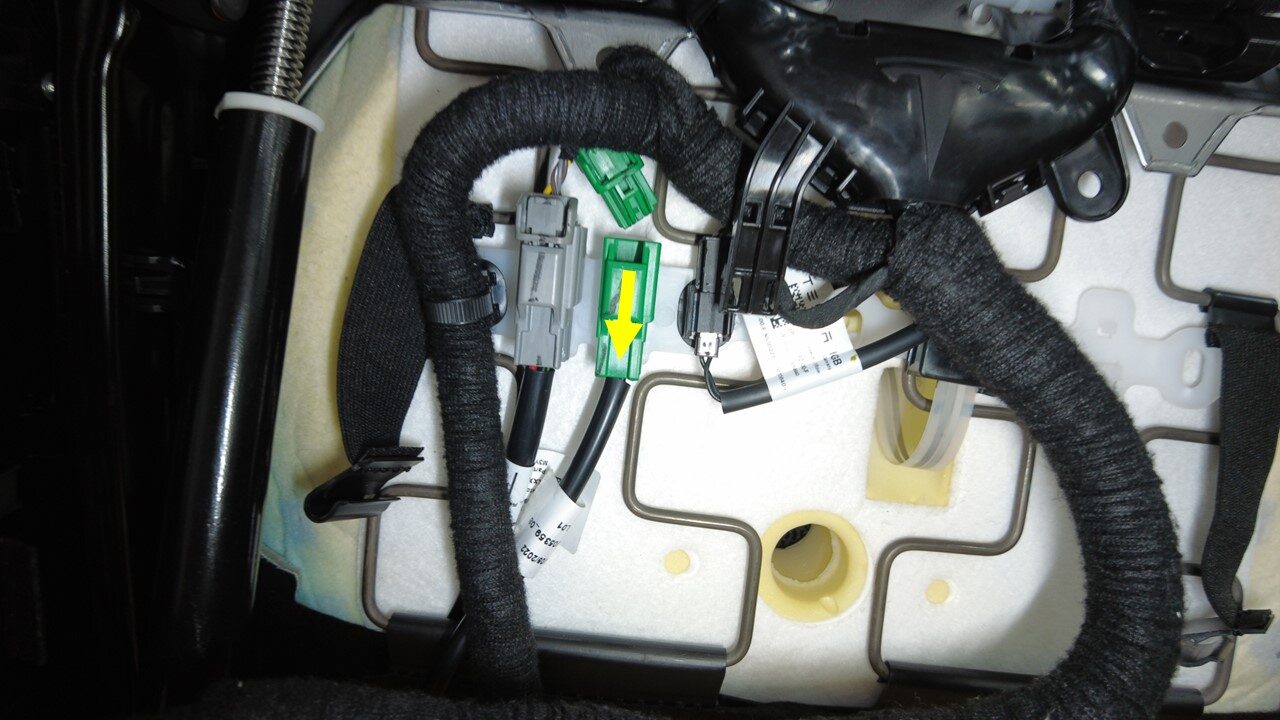

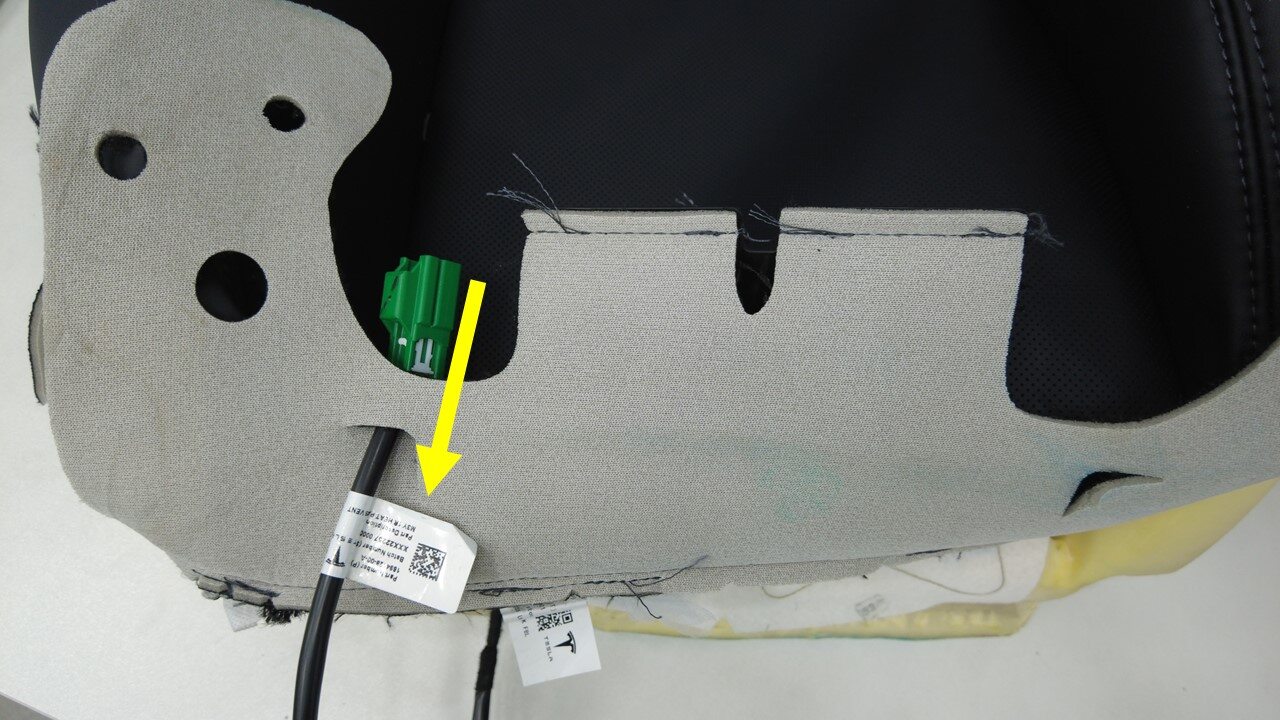

紧固将座椅靠背加热器连接器固定到座椅底部的卡子，然后连接连接器。
注将连接器滑入座椅框架卡子，以固定连接器。
-

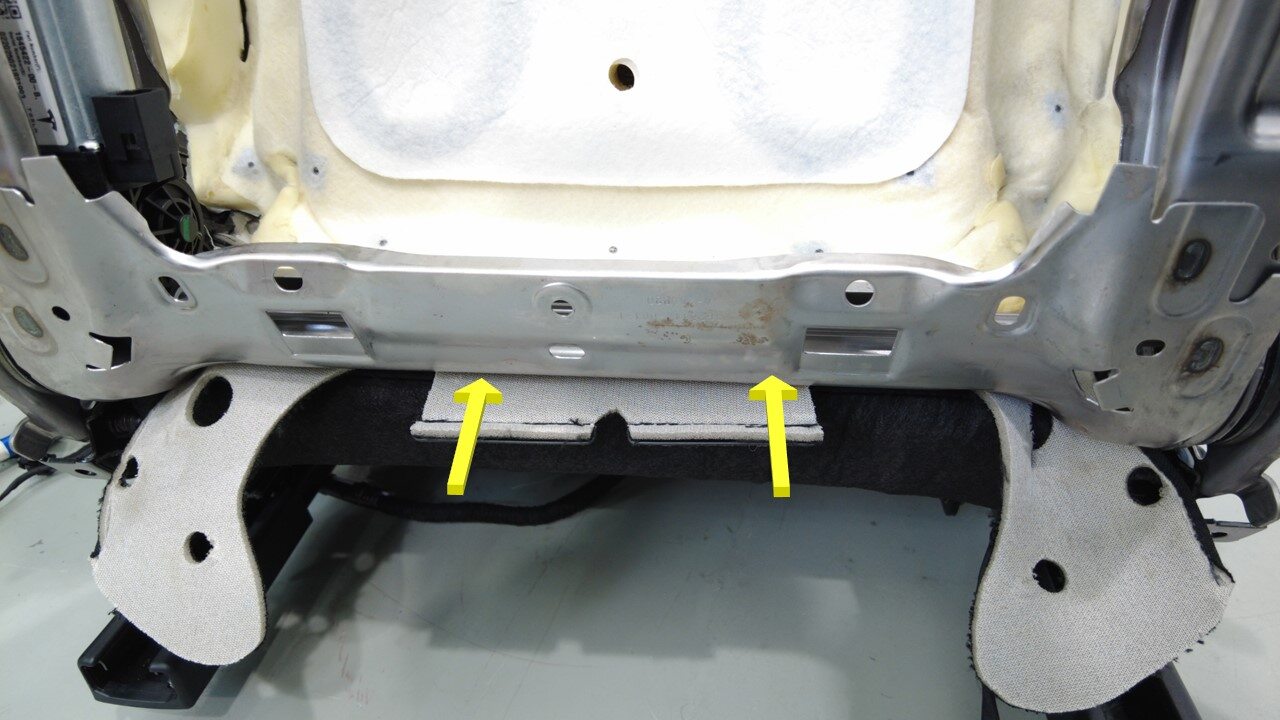

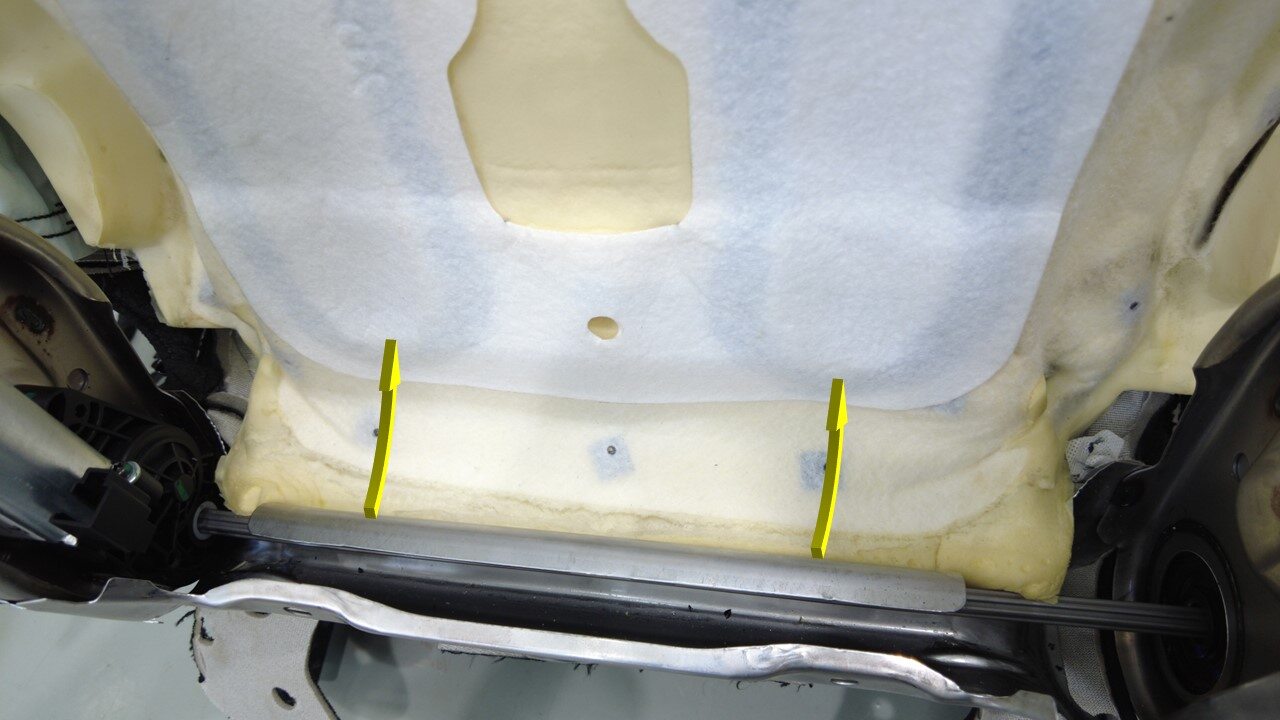

将座椅靠背罩系带（2 个）钩到座垫悬架上。
-
重新立起座椅。
- 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
