弹簧减震器- 后 - 左（Model Y L） ((拆卸和更换))
校正代码
31030600102
FRT
0.54
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1457016-00-A 弹簧压缩器套件，GEDORE
- 1137855-00-A 后行驶高度扭矩工具，MODEL 3
- 1081765-00-A 3/4 吨托臂支架
- 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左侧支柱固定到顶部支座处车身的螺栓（2 个） |
 41 Nm (30.2 lbs-ft) |
|
重复使用 | |
| 将左侧减震器固定到后下尾连杆的螺栓 |
115 Nm (84.8 lbs-ft) |
|
重复使用 |
拆卸
- 拆下 LH 后车轮。请参阅 轮毂总成（拆卸和安装）。
-

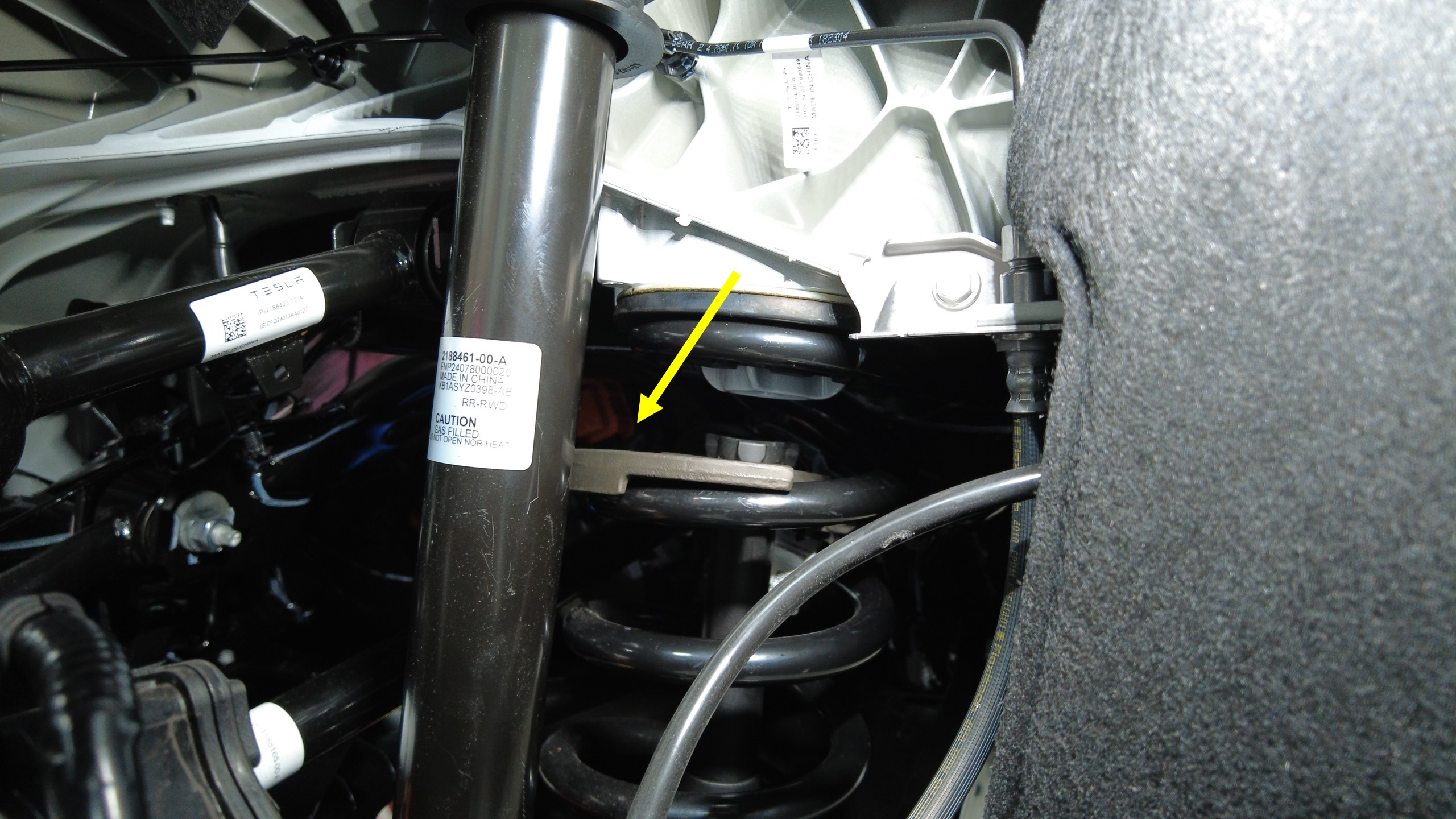

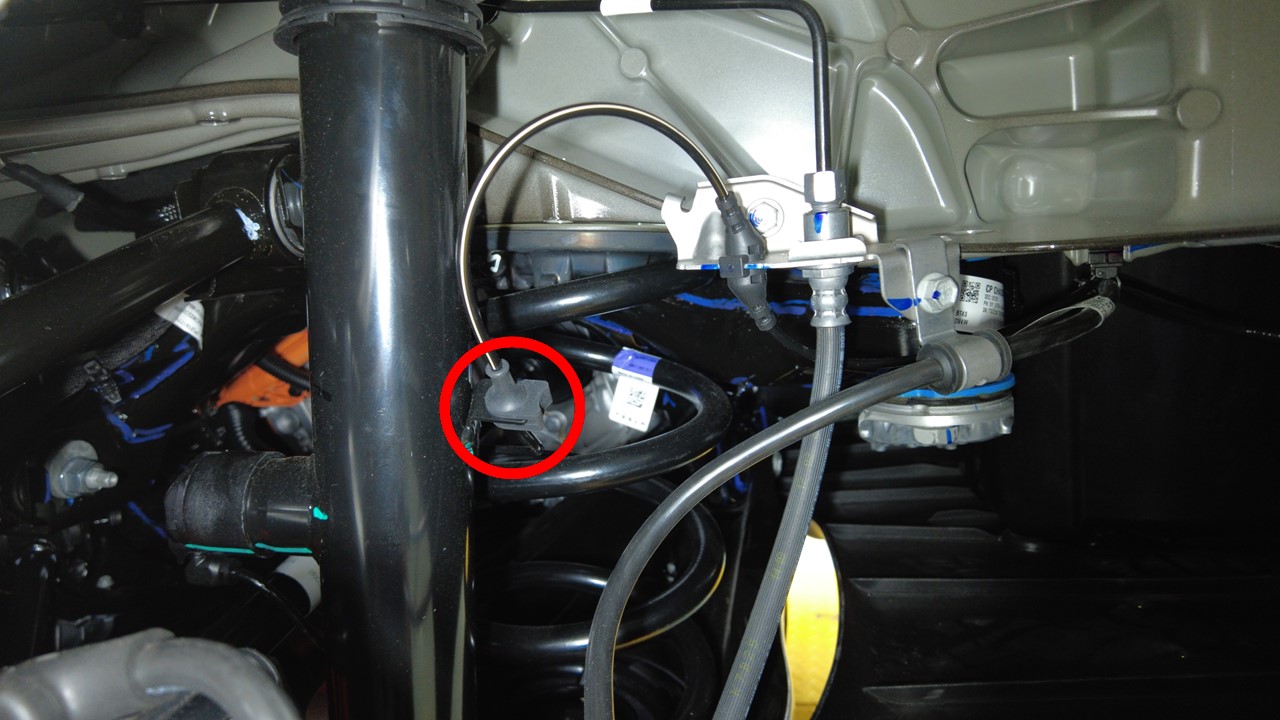

松开连接器锁，断开左后电子驻车制动 (EPB) 线束连接器，然后将左后电子驻车制动线束从左后减震器总成上拆下。
- 拆下 LH 后悬架护罩。请参阅 后悬架盖板 - LH（拆卸和更换）。
- 部分降下车辆，将其置于锁止位。
-

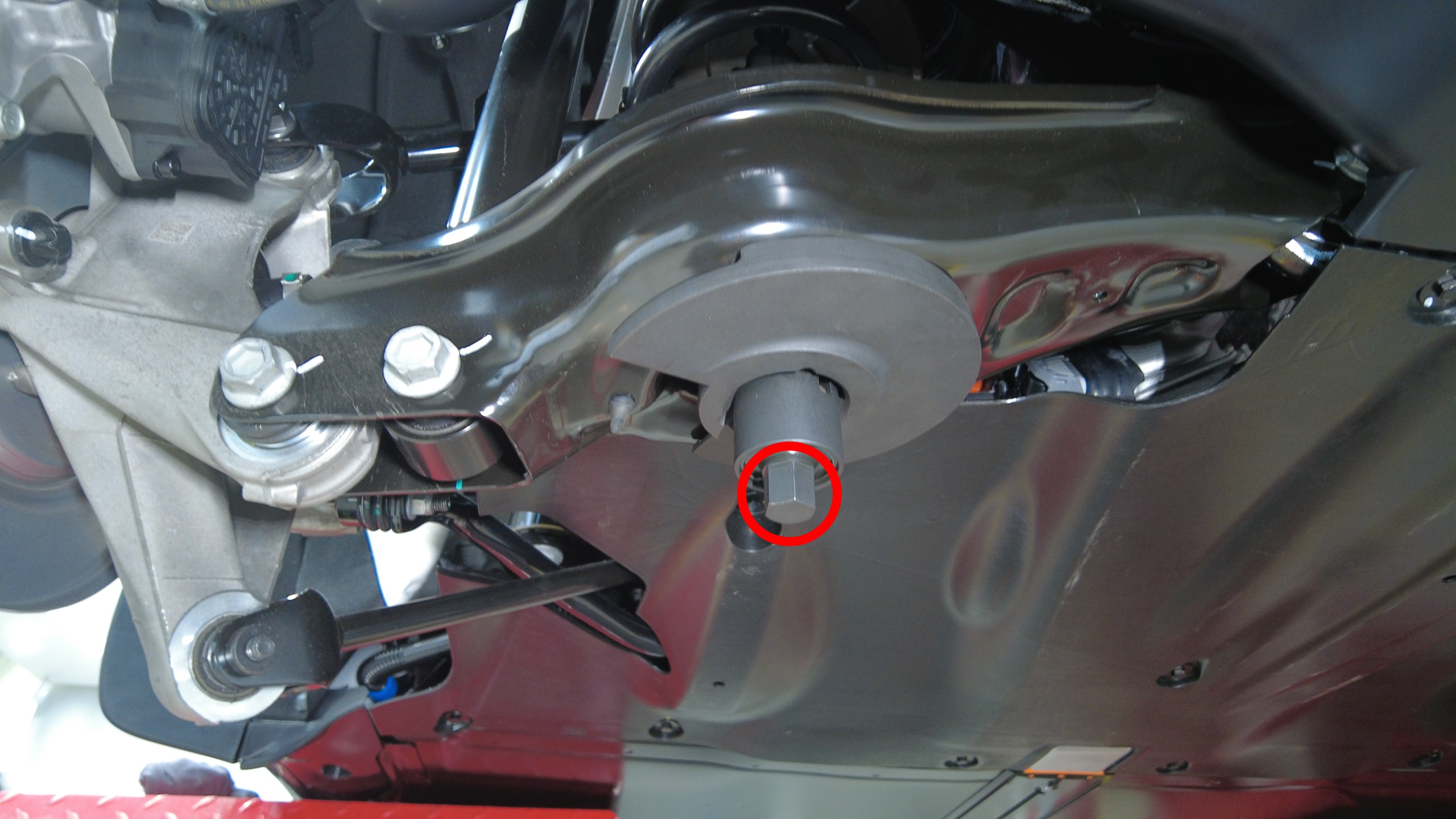

在左后下尾连杆下方放置并升起支撑台架，以模拟悬架位于行驶高度的情况。
-
拆下将左后减震器固定到顶部支座处车身的螺栓（2 个）。
注推荐使用以下工具
- 15 毫米套筒
-

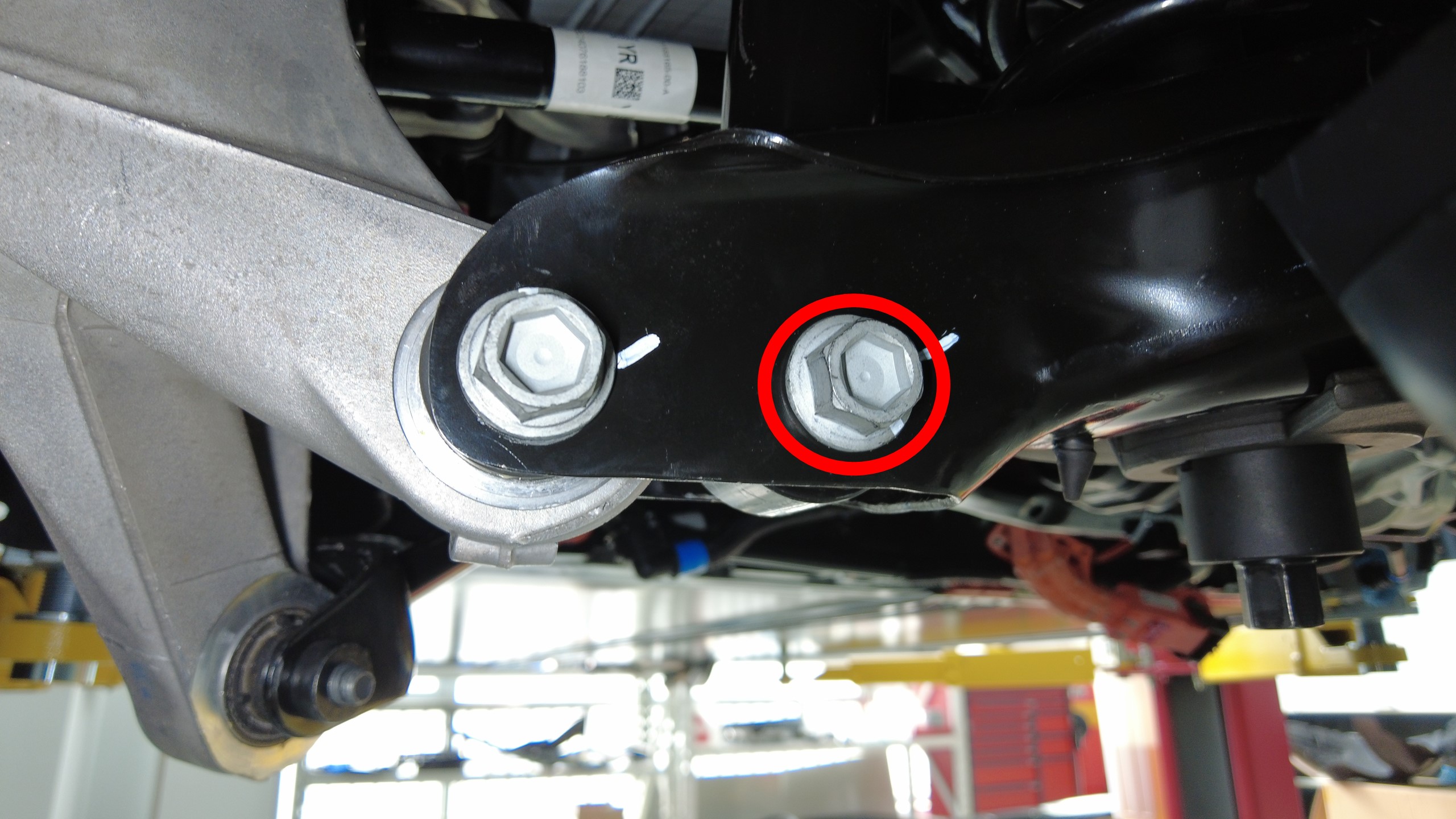

拆下将左后减震器固定到左后下尾连杆的螺栓。
注推荐使用以下工具
- 21 毫米套筒
-

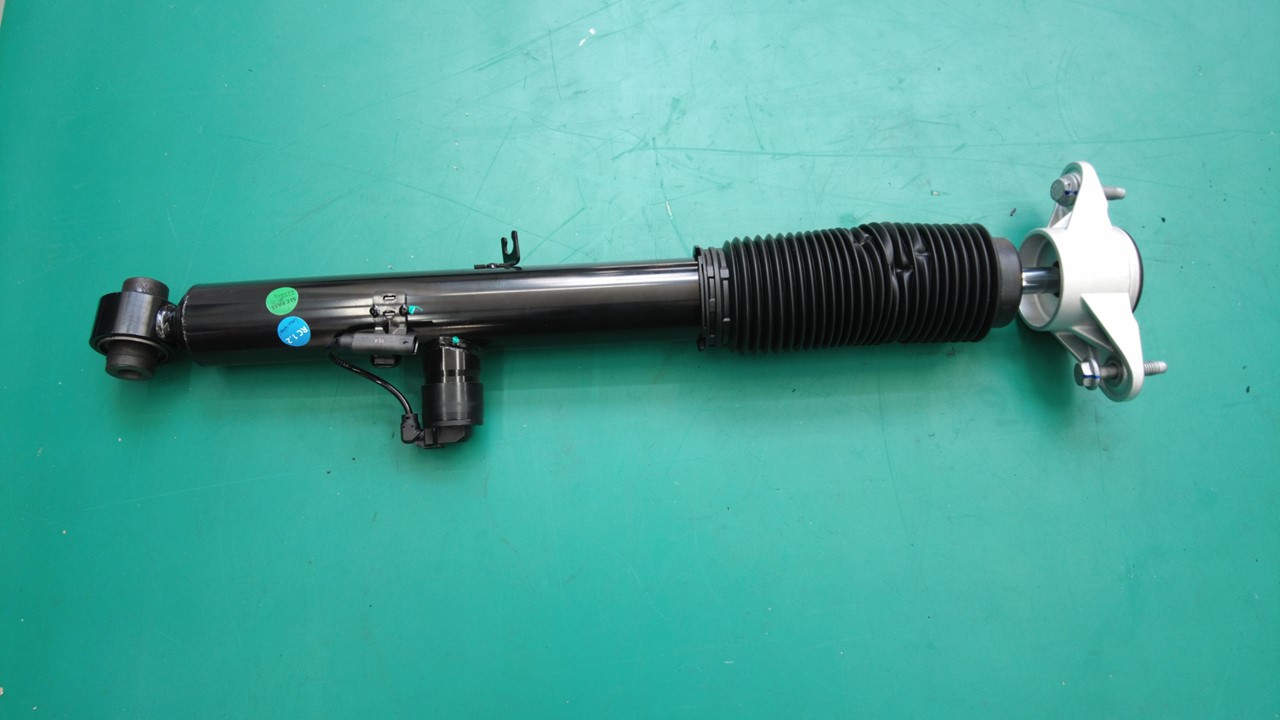

从车上拆下 LH 后减震器。

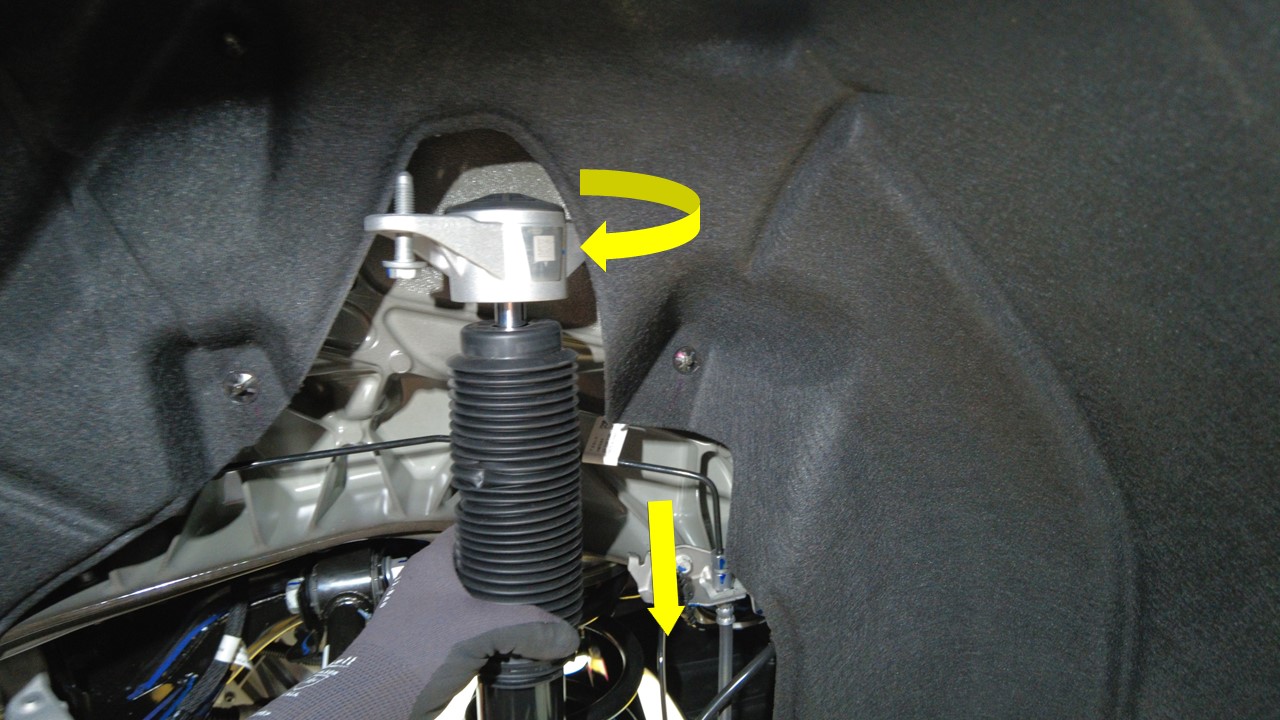

注逆时针转动减震器，同时将其轻轻向下移动，先将减震器上部小心地从轮拱内衬中移出，注意请勿损坏电磁阀连接器。
安装
-
将左后减震器放置在正确位置，以备安装。

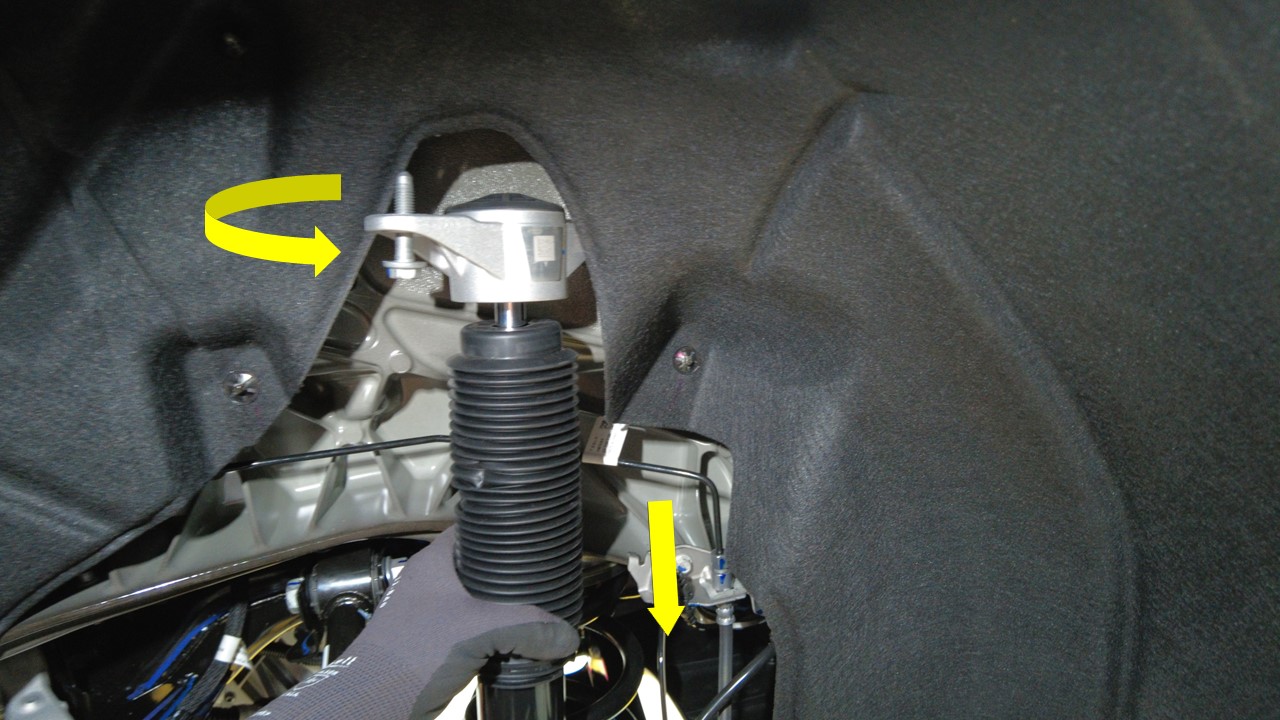

注轻轻地沿轮拱内衬操作左后减震器，在向上移动的同时转动减震器，确保减震器上部先紧固。
-
安装将左后减震器固定到左后下尾连杆的螺栓。
注本阶段仅需手动拧紧。将在后续步骤中紧固至规定扭矩。建议寻求他人协助。
-
安装将左后减震器固定到顶部支座处车身的螺栓（2 个）。
41 Nm (30.2 lbs-ft)注推荐使用以下工具
- 15 毫米套筒
- 取走放置在左后下尾连杆下方的支撑台架。
-
在左后悬架弹簧上安装一个弹簧压缩器，以模拟悬架位于行驶高度的情况。
警告
- 压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前，请参阅弹簧压缩器套件的工具介绍，了解其他警告和注意事项。
- 压缩弹簧的同时，持续监测，以确保弹簧压缩器工具保持在原位。
注必须按照特定走向安装压缩板；压杆顶部带有槽口，压杆底部带有紧固件头。 -
拆下将左后制动盘固定到左后轮毂轴承的螺栓，然后手动拧紧带耳螺母（5 个），从而将轮毂轴承千斤顶适配器安装到左后轮毂轴承上。
注如果轮毂轴承千斤顶适配器上带预钻孔，则无需拆下制动盘紧固螺栓。
-

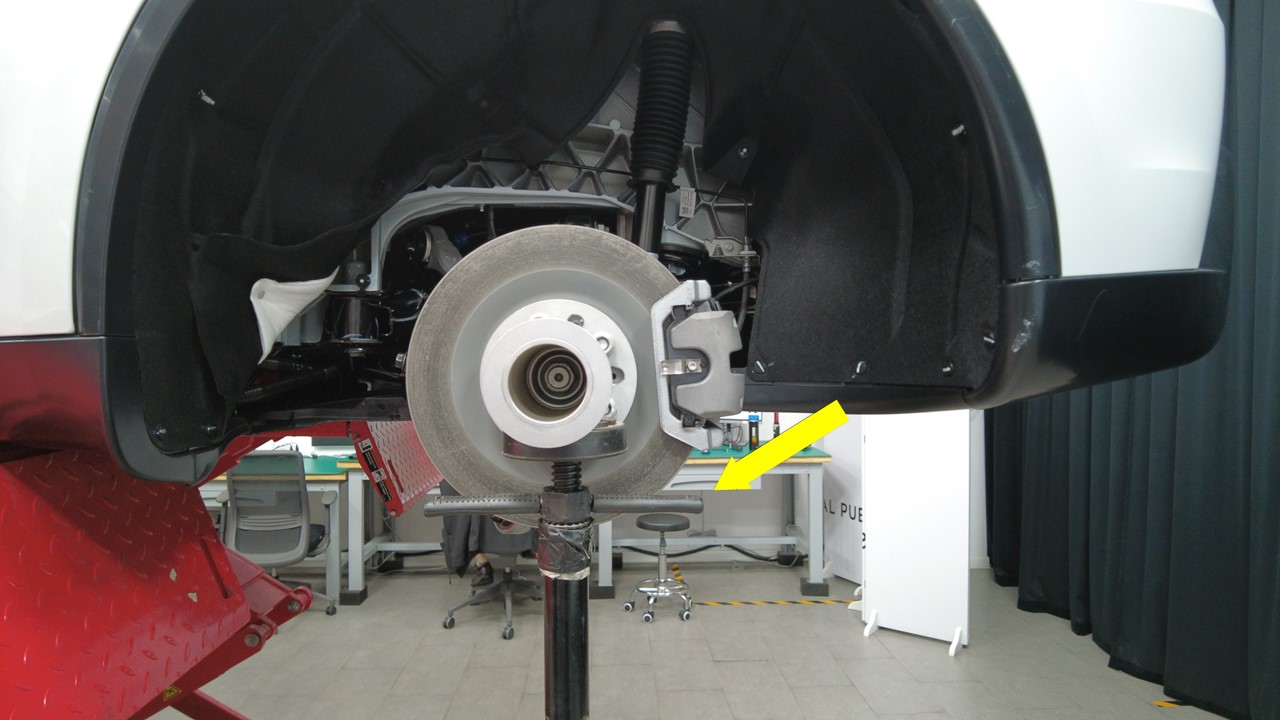

将托臂支架放置在轮毂轴承千斤顶适配器下方，以模拟左后悬架位于行驶高度的情况。
-

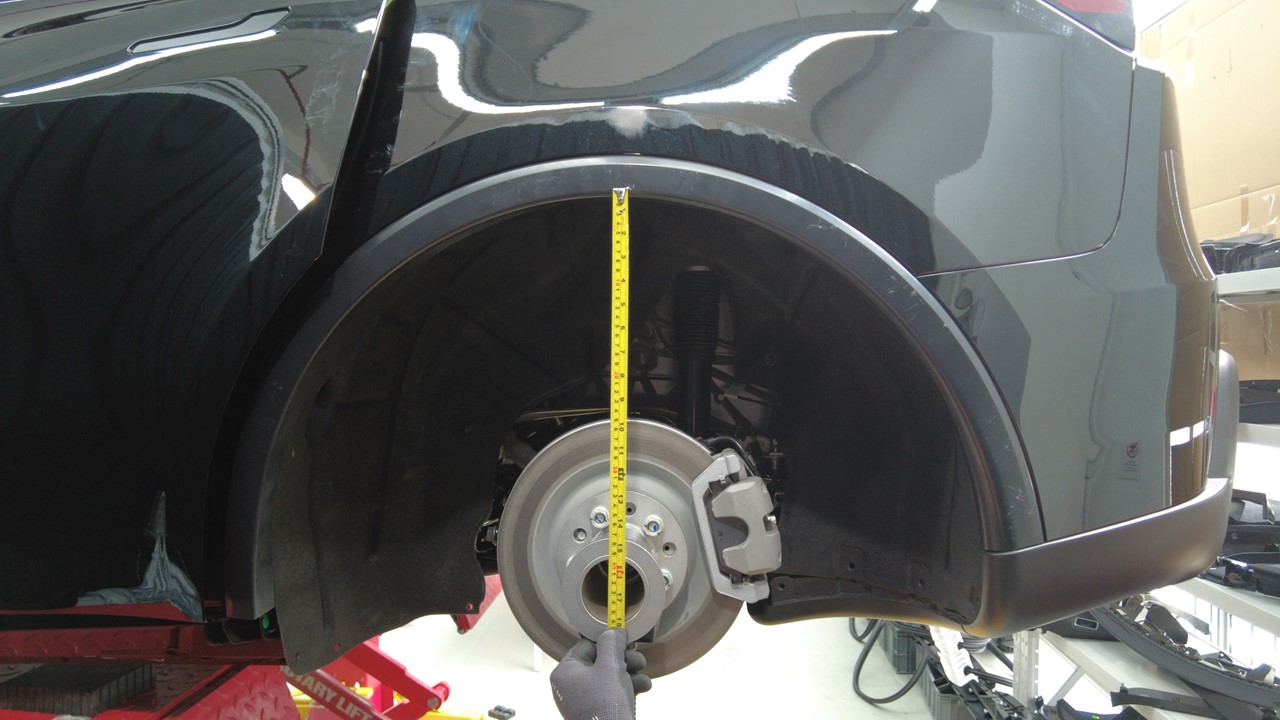

测量围板底部和后轴中心的距离，确保后悬架已设置到行驶高度。测得距离应为 428 毫米。
-
紧固将左后减震器固定到左后下尾连杆的螺栓。
115 Nm (84.8 lbs-ft)注推荐使用以下工具
- 21 毫米套筒
-
拆下用于支撑轮毂轴承千斤顶适配器的托臂支架。
-
将轮毂轴承千斤顶适配器从左后轮毂轴承上拆下，然后安装将左后制动盘固定到左后轮毂轴承的螺栓。
- 从 LH 后悬架弹簧上拆下弹簧压缩器。
- 安装 LH 后悬架护罩。请参阅 后悬架盖板 - LH（拆卸和更换）。

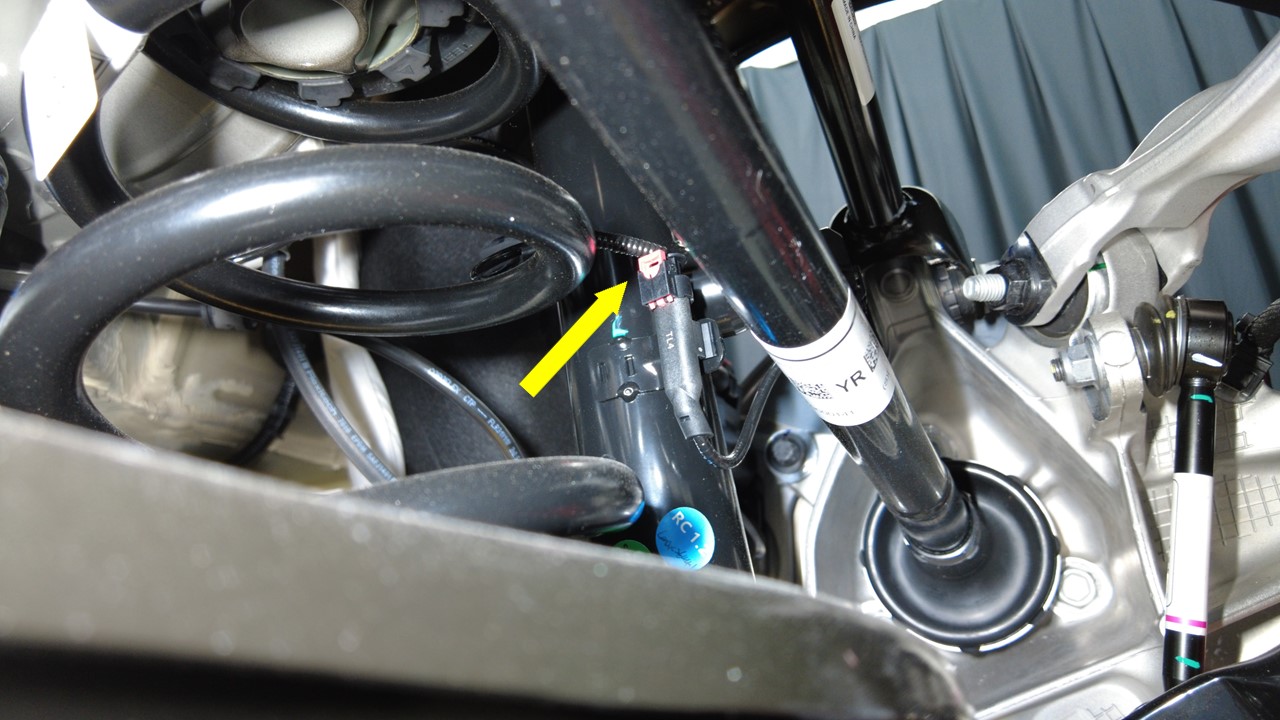

- 紧固连接器锁，连接左后电子驻车制动 (EPB) 线束连接器，然后将左后电子驻车制动线束安装到左后减震器上。
- 安装 LH 后车轮。请参阅 轮毂总成（拆卸和安装）。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
