止回阀 - 16毫米 - 超级歧管（V2）（Model Y L） ((拆卸和更换))

校正代码 18400100502 FRT 0.30 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

Informational PurposesAn informational icon, calling your attention
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”中。

拆卸

  1. 设置空调机。
  2. 解锁车辆网关。请参阅 网关（解锁）。
  3. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-REFRIGERANTvia Toolbox:(link)
  4. 通过中央显示器关闭车辆电源。
    Informational PurposesAn informational icon, calling your attention
    注
    在触摸屏上，点击Controls > Safety > Power Off > Power Off。
  5. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
  6. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  7. 回收空调制冷剂。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Restore)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行以下步骤前，确保空调系统未超压。否则，可能会造成部件损坏和/或人身伤害。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    HFO-R1234yf 和 R134a 属于危险液体，如果处理不当，可能导致严重伤害。在对空调系统执行操作时，必须穿戴合适的个人防护装备，包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
  8. 将空调机软管从车辆上拆下。
  9. 小心按下 Schrader 阀门（2 个），以平衡空调系统压力和实际环境大气压。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保按下了两个 Schrader 阀门。否则可导致伤害。
  10. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具
    • 13 mm 套筒
  11. 将超级歧管至压缩机空调管路从超级歧管上拆下，然后将其置于一旁。
    Informational PurposesAn informational icon, calling your attention
    注
    小心放置管路，避免机油滴出。

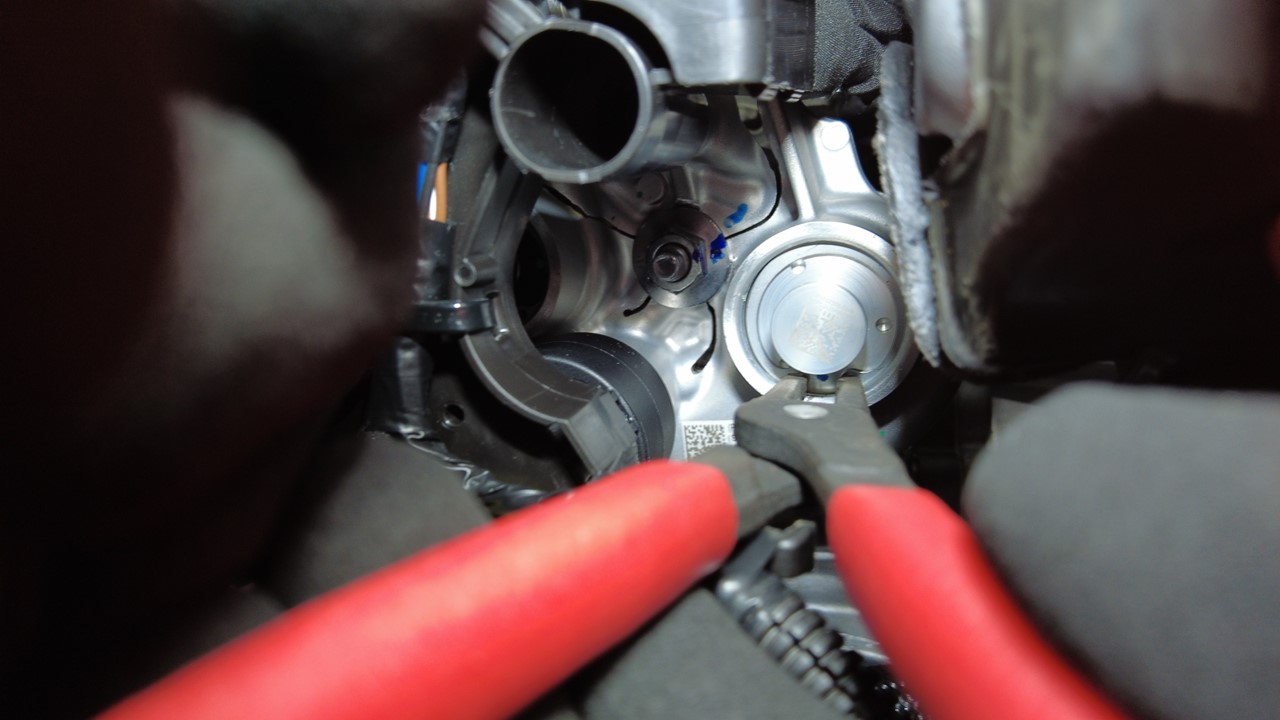

  12. 将止回阀卡环从超级歧管上拆下并将其弃置。
    Informational PurposesAn informational icon, calling your attention
    注
    使用鹰嘴钳向外拉动卡环，将其拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    整个过程都要佩戴面罩，以防止异物在压力下飞出。

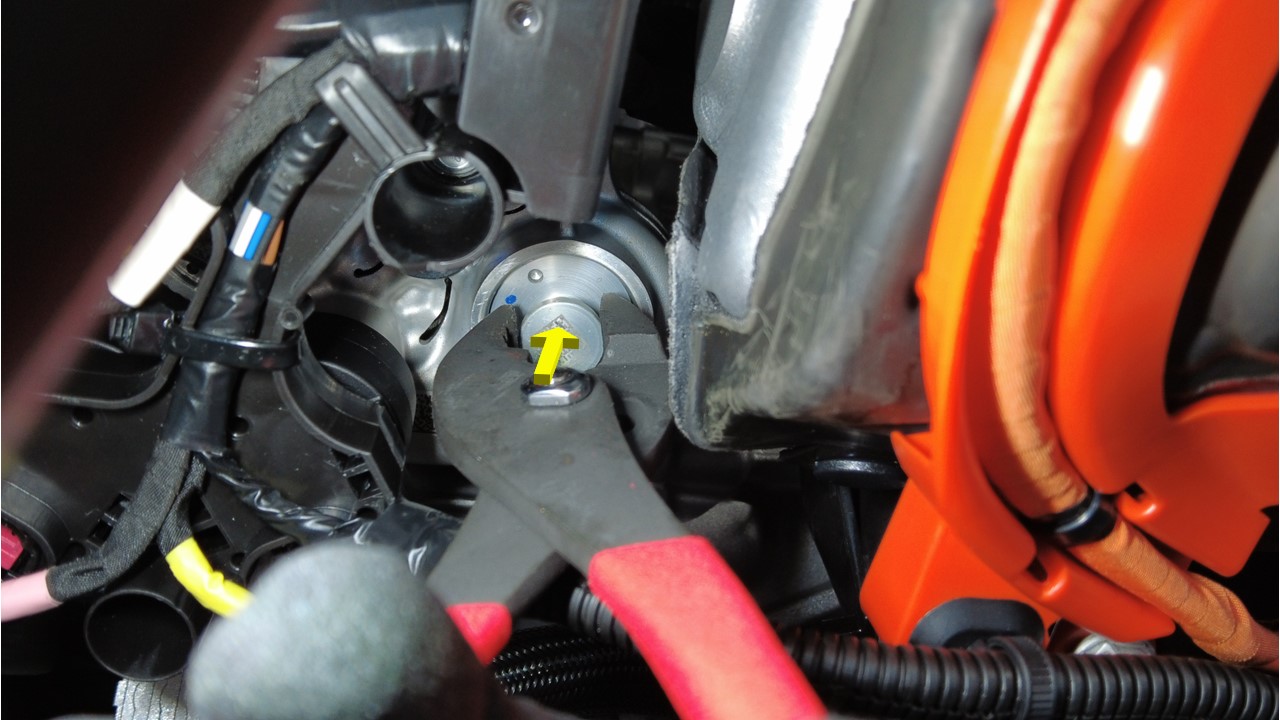

  13. 将止回阀从超级歧管上拆下。
    Informational PurposesAn informational icon, calling your attention
    注

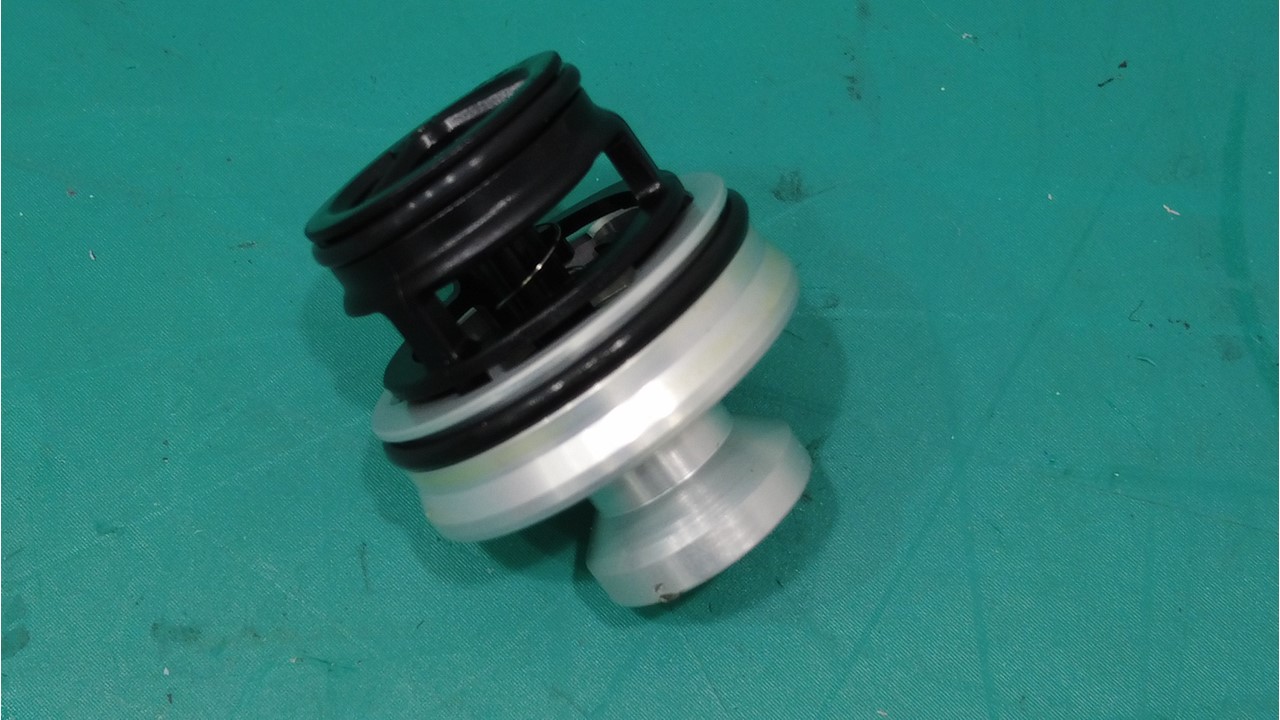

    确保 O 型环未遗落在阀芯内。

安装

  1. 使用适当的空调机油润滑止回阀上的 O 型环。请参阅 了解空调机油规格。然后将止回阀安装到超级歧管上。
  2. 将新的止回阀卡环安装到超级歧管上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    整个过程都要佩戴面罩，以防止异物在压力下飞出。
    Informational PurposesAn informational icon, calling your attention
    注
    确认卡环已正确卡入超级歧管上的凹槽内部。
  3. 在超级歧管至压缩机空调管路上的超级歧管一侧安装新的密封垫圈，然后用少量的适当空调机油润滑垫圈。请参阅 液体和容量了解空调机油规格。
  4. 将超级歧管至压缩机空调管路放置到超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
  5. 紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具
    • 13 mm 套筒
  6. 执行真空泄漏测试、机油加注，以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Restore)。
  7. 安装HEPA 空调滤清器总成。请参阅 滤清器 - HEPA 和活性炭 ((拆卸和更换))。
  8. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  9. 解锁车辆网关。请参阅 网关（解锁）。
  10. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Service Mode:
    • Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    via Toolbox:(link)
  11. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Service Mode:Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus:Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioningvia Toolbox:(link)
  12. 退出“维护模式”。请参阅 维护模式。
  13. 升起 LH 前车窗并关闭 LH 前车门。
