防撞罐总成,前副车架 ((拆卸和更换))

校正代码 1001030042 FRT 0.90 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-07: 发布了新的程序。

扭矩规格

表 1. 扭矩规格防撞罐总成,前副车架 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前副车架防撞罐固定到车辆的螺栓(2 个)
53 Nm (39.1 lbs-ft)
  • 3/8 英寸钻头六角套筒标准 15 毫米
重复使用

拆卸

  1. 拆卸踝部止动爪。请参阅 前减能器 - 踝部止动爪(拆卸和更换)

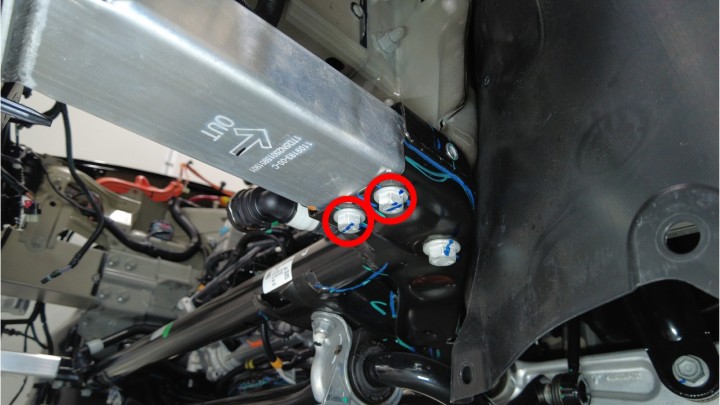

  2. 拆下将左前副车架防撞罐固定到车辆的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 3/8 英寸钻头六角套筒标准 15 毫米

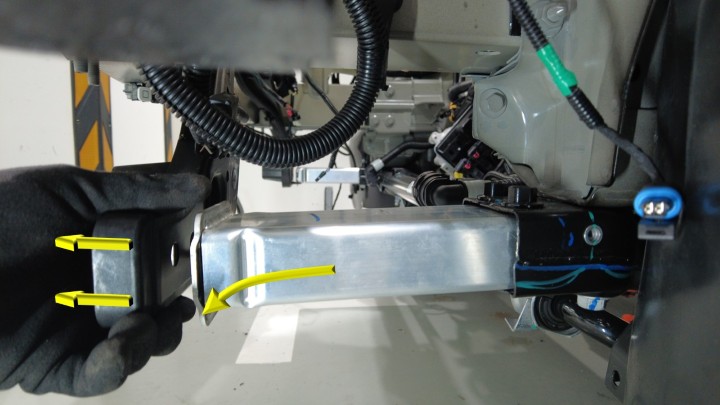

  3. 轻轻地将前端支架拉离车辆,然后将左前副车架防撞罐滑离前副车架。

安装

  1. 轻轻地将前端支架拉离车辆,然后将左前副车架防撞罐滑入前副车架。
    Informational PurposesAn informational icon, calling your attention

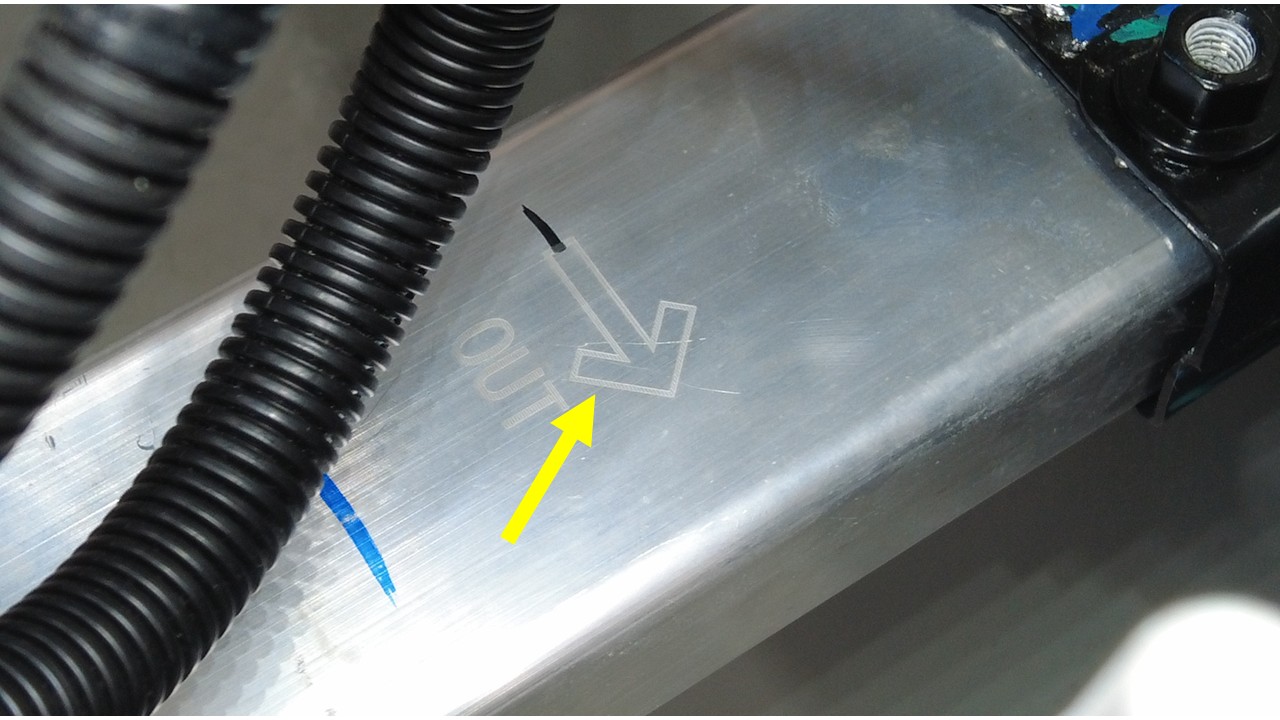

    防撞罐上的箭头指向车辆外侧。
  2. 安装将左前副车架防撞罐固定到车辆的螺栓(2 个)。
    53 Nm (39.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 3/8 英寸钻头六角套筒标准 15 毫米
  3. 安装踝部止动爪。请参阅 前减能器 - 踝部止动爪(拆卸和更换)
