制动盘 - 后 - 左(标准版) ((拆卸和更换))
校正代码
3301020502
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-03-06: 将后制动盘固定到轮毂轴承的螺栓从 10 毫米更新为 T30。
- 2025-05-08: 添加了更换制动盘后需要执行的制动片磨合步骤。
设备：
- 制动钳 S 型钩
警告
安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
注
有关详细的制动规格，请参阅制动器。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后制动钳固定到左后转向节的螺栓（2 个） |
 83 Nm (61.2 lbs-ft) |
|
更换 | |
| 将左后制动盘固定到轮毂轴承的螺栓 | 5 Nm (3.7 lbs-ft) |
|
重复使用 |
拆卸
- 举升并支撑车辆请参阅举升车辆 - 双柱举升机。
- 打开 LH 前车门，降下 LH 前车窗。
- 启用“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅网关（解锁）。
- 踩下制动踏板。
- 在触摸屏上，点击，选择电子驻车制动 (EPB) 选项中的Both，再选择操作选项中的START，最后点击Run。
- 拆下 LH 后车轮。请参阅轮毂总成（拆卸和安装）。
-
拆下并弃用将 LH 后制动钳固定到 LH 后转向节的螺栓 (x2)，从转向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 外梅花套筒 E18
- 3 英寸加长件
- 棘轮/扭矩扳手
-

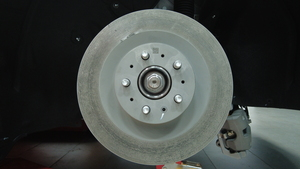

拆下将左后制动盘固定到轮毂轴承的螺栓。
TIp推荐使用以下工具
- 10 毫米套筒扳手
- 无绳棘轮/冲击钻
- 2 英寸加长件
-
将左后制动盘从车辆上拆下。

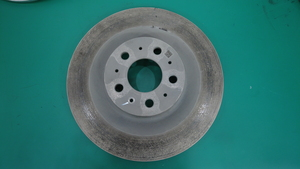

注将制动盘正面朝下放置，以降低制动盘正面受损风险。
安装
-
将左后制动盘安装到车辆上。
-
安装将左后制动盘固定到轮毂轴承的螺栓。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
-
安装新的螺栓（2 个），将左后制动钳固定到左后转向节。83 Nm (61.2 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 外梅花套筒 E18
- 3 英寸加长件
- 棘轮/扭矩扳手
警告安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。 - 安装 LH 后车轮。请参阅轮毂总成（拆卸和安装）。
- 在触摸屏上，点击，选择电子驻车制动 (EPB) 选项中的Both，再选择操作选项中的STOP，最后点击Run。
- 退出“维护模式”。请参阅维护模式。
- 升起 LH 前车窗并关闭 LH 前车门。
- 降低车辆。请参阅举升车辆 - 双柱举升机。
-
磨合制动器。请参阅制动片 - 磨合。
注驾车时，请确保制动踏板触感和性能正常。注将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
