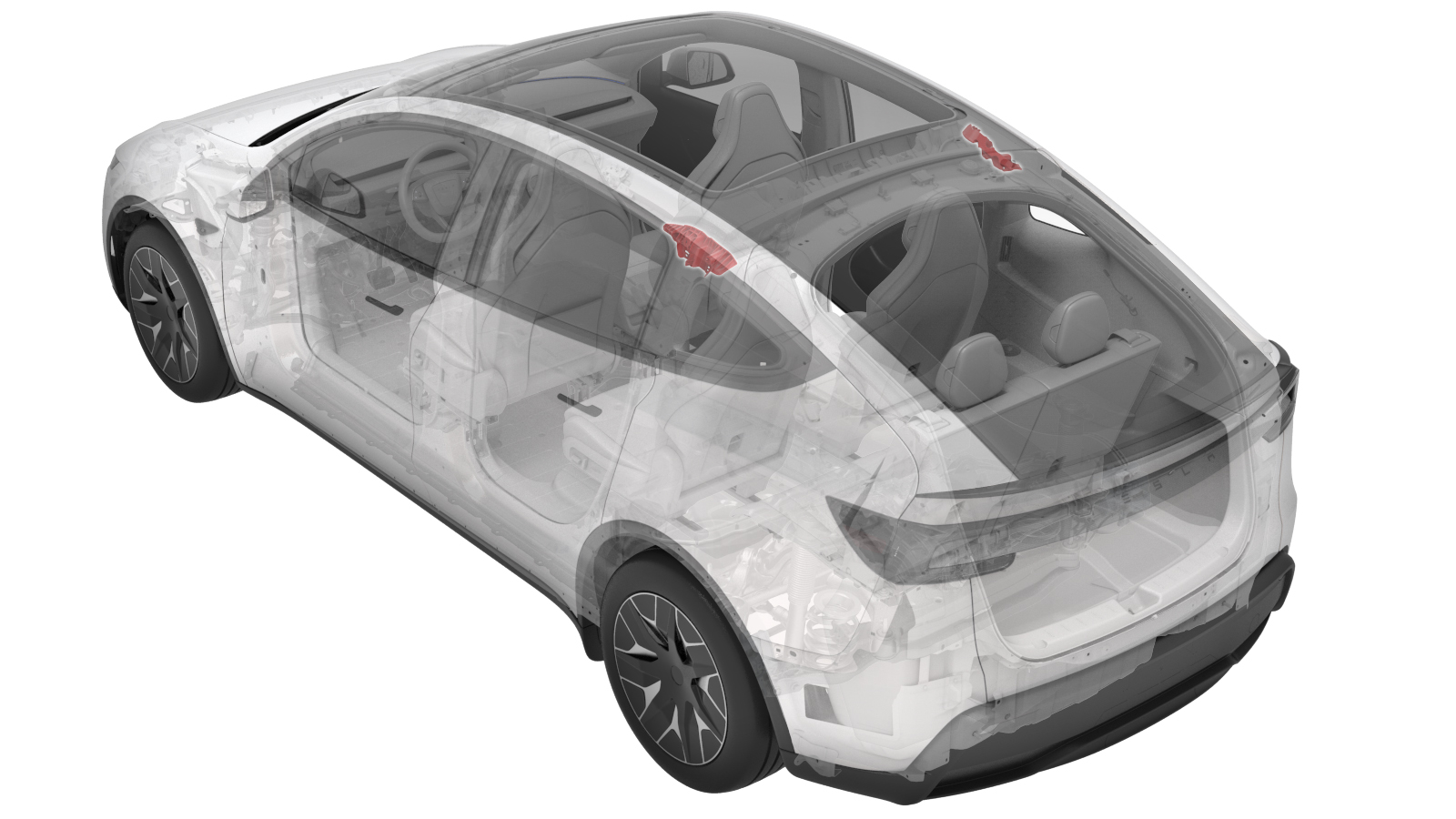

斜面 - 气囊 - C 柱 - LH（六座）（拆卸和更换）
校正代码
待定
FRT
0.5
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后衣帽钩固定到顶篷的螺栓 |  2.5 Nm (1.8 lbs-ft) |
|
重复使用 | |

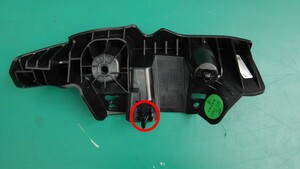

| 将左侧 C 柱气囊斜面固定到车身的螺栓 |
5 Nm (3.7 lbs-ft) |
|
重复使用 |
拆卸
- 拆下左后车身主密封条。请参阅 车身主密封件 - 后 - 左侧 ((拆卸和更换))。
- 拆下左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
-
松开将左侧 B 柱下部风管固定到车身的卡子。
-
松开将左侧 B 柱上饰板总成固定到车辆的卡子（5 个），然后将饰板置于一旁。
注先向内拉动 B 柱上饰板底部，再拉动顶部以松开剩余卡子。
-
将左侧第二排座椅向前移动。
注必要时可调节座椅靠背。
- 打开掀背尾门。
-
将第三排座椅靠背向下折叠。
注注意保护座椅靠背蒙皮免受任何可能的刮伤或损坏。
-
松开将后备箱左侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注此操作有助于拆卸 C 柱上饰板。
-
松开将左侧 C 柱上饰板固定到车身的卡子（10 个）、定位销（4 个）和锁片（2 个），断开座椅放倒开关连接器并松开充电接口释放缆索。
注请勿将饰板过度拉离车辆，因为此时饰板与连接器和充电接口释放缆索仍处于连接状态。
- 拆下后部顶篷。请参阅 后车顶篷（Model Y L） ((拆卸和更换))。
-
推动以打开 LH 后衣帽钩。
-
松开锁片以打开左后衣帽钩螺栓盖。
-

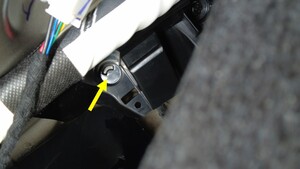

拆下将左后衣帽钩固定到顶篷的螺栓。
TIp推荐使用以下工具
- T25 梅花套筒
-
松开卡子（4 个）、锁片、定位销和系带，以将顶篷左后部从车身上松开。
注向下按压系带上的锁片（2 个）以松开系带。
-

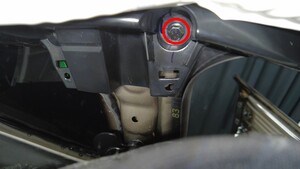

拆下将左侧 C 柱气囊斜面固定到车身的螺栓。
TIp推荐使用以下工具
- 10 毫米深套筒
-
松开将左侧 C 柱气囊斜面固定到车身的锁片和金属夹，然后将斜面从车辆上拆下。
安装
-
安装将左侧 C 柱气囊斜面固定到车身的锁片和金属夹。
-
安装将左侧 C 柱气囊斜面固定到车身的螺栓。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具
- 10 毫米深套筒
-
安装卡子（4 个）、锁片、定位销和系带，以将顶篷左后部安装到车身上。
注确保密封条覆盖住了内饰板。
-
安装将左后衣帽钩固定到顶篷的螺栓。2.5 Nm (1.8 lbs-ft)TIp推荐使用以下工具
- T25 梅花套筒
-
接合锁片以合上左后衣帽钩螺栓盖。
-
推动以合上 LH 后衣帽钩。
- 安装后部顶篷。请参阅 后车顶篷（Model Y L） ((拆卸和更换))。
-
连接座椅放倒开关连接器，安装充电接口释放缆索，然后安装将左侧 C 柱上饰板固定到车身的卡子、定位销和锁片。
注安装上饰板时，确保通风口安装正确。注安装完成后，确保密封条完全遮盖住饰板边缘。
-
安装将后备箱左侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注安装完成后，确保密封条完全遮盖住饰板边缘。
- 将第三排座椅靠背移回原位。
- 关上掀背尾门。
-
将定位销（2 个）与车身上的卡槽对齐，然后紧固将左侧 B 柱上饰板总成固定到车辆的卡子（5 个）。
注降下座椅安全带滑块，使其与 B 柱面板对齐。注确认通风口安装正确。
-
安装将左侧 B 柱下部风管固定到车身的卡子。
- 安装左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
- 安装左后车身主密封条。请参阅 车身主密封件 - 后 - 左侧 ((拆卸和更换))。
- 将第二排左侧座椅移回原位。
- 升起 LH 后车窗，关闭 LH 后车门。
