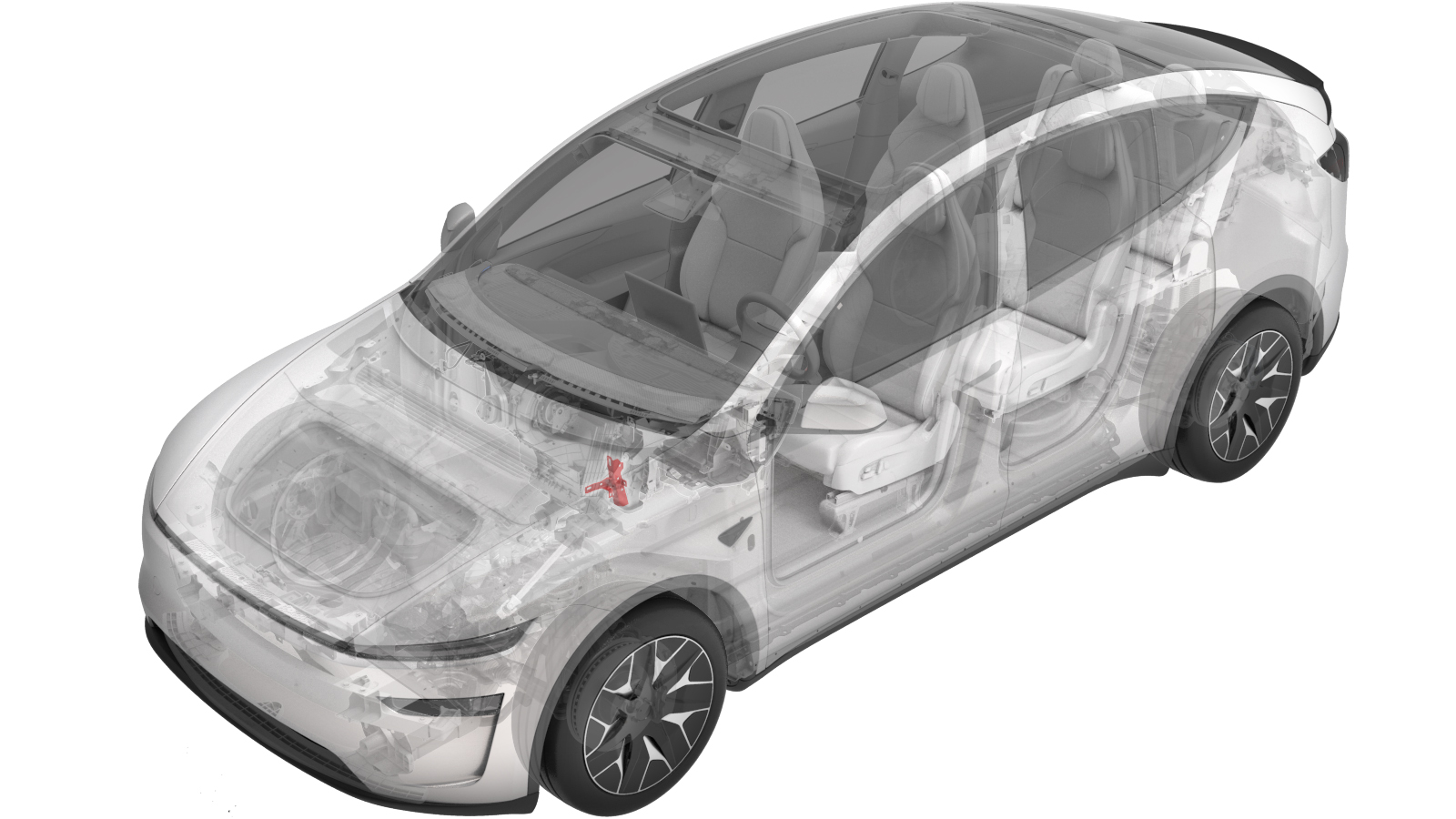

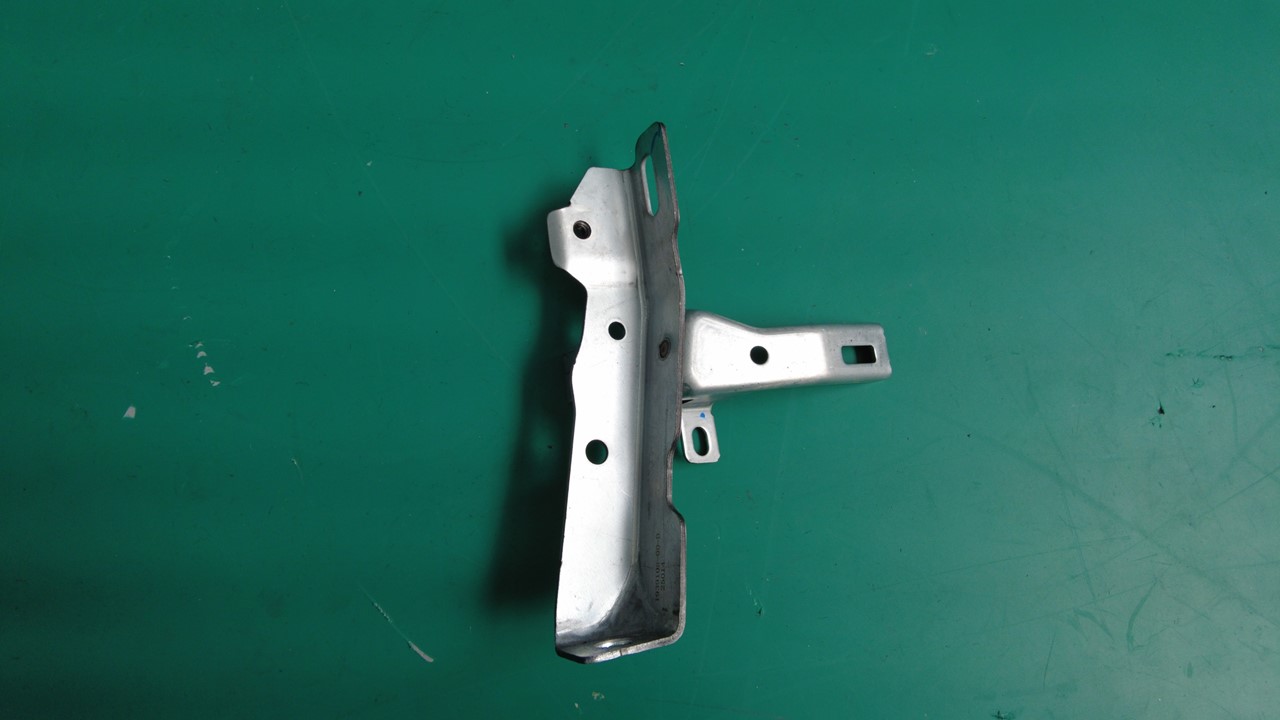

立板总成 - 仪表板 - RH（六座）（拆卸和更换）
校正代码
待定
FRT
0.48
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左/右仪表板立板支架固定到车辆的 13 毫米螺栓和螺母 |
 25 Nm (18.4 lbs-ft) |
|
重复使用 | |
| 将左/右仪表板立板支架固定到车辆的 10 毫米螺栓和螺母 |
6 Nm (4.4 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸中控台。请参阅 中控台（不带卡片钥匙总成）（六座）（拆卸和安装）。
-

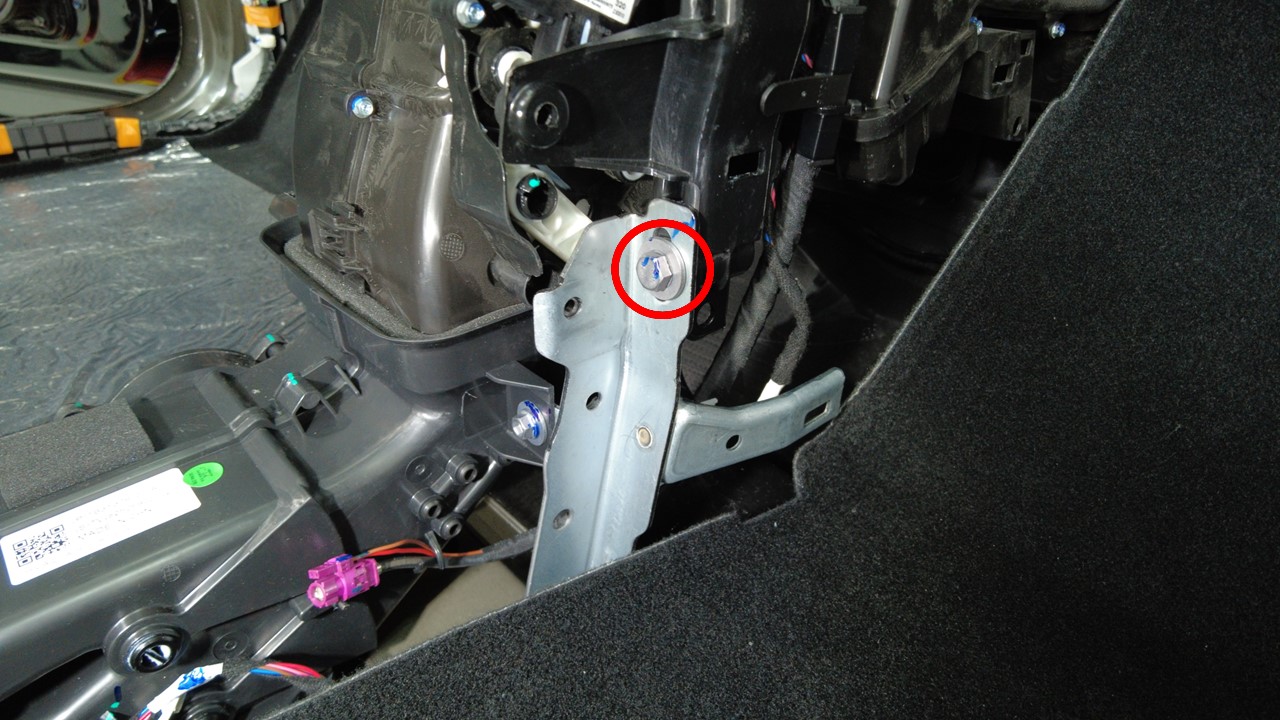

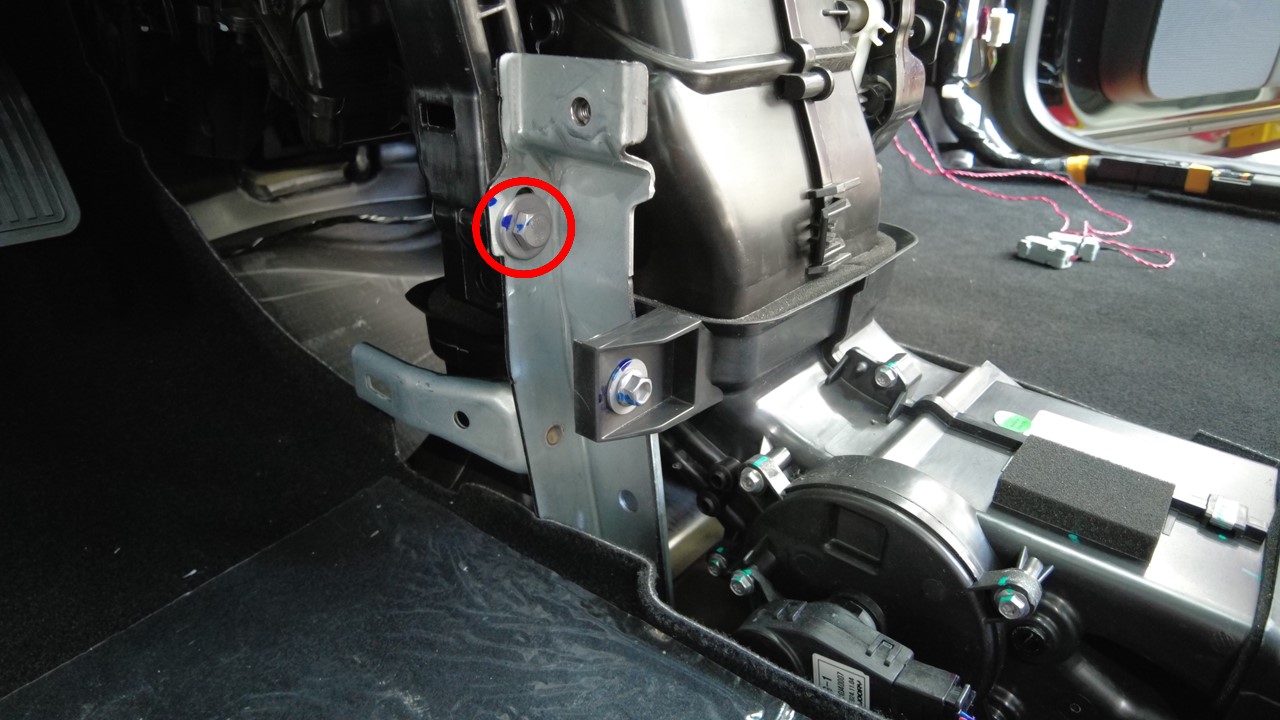

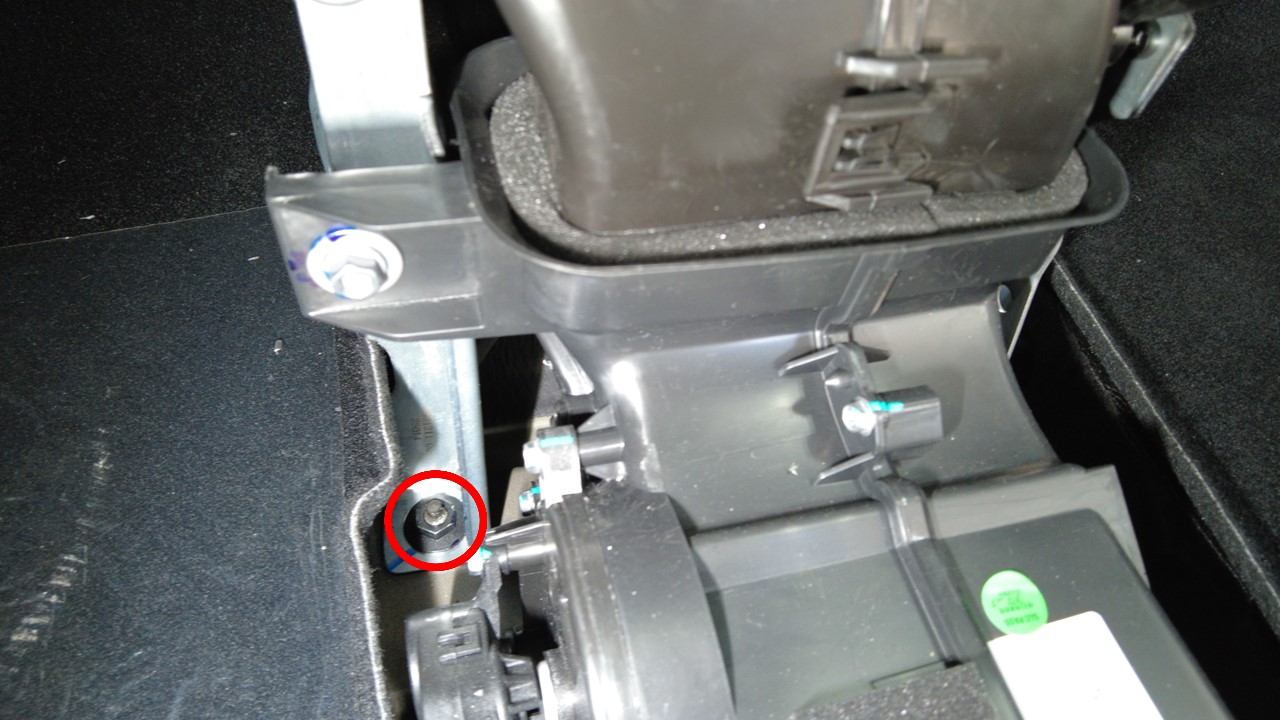

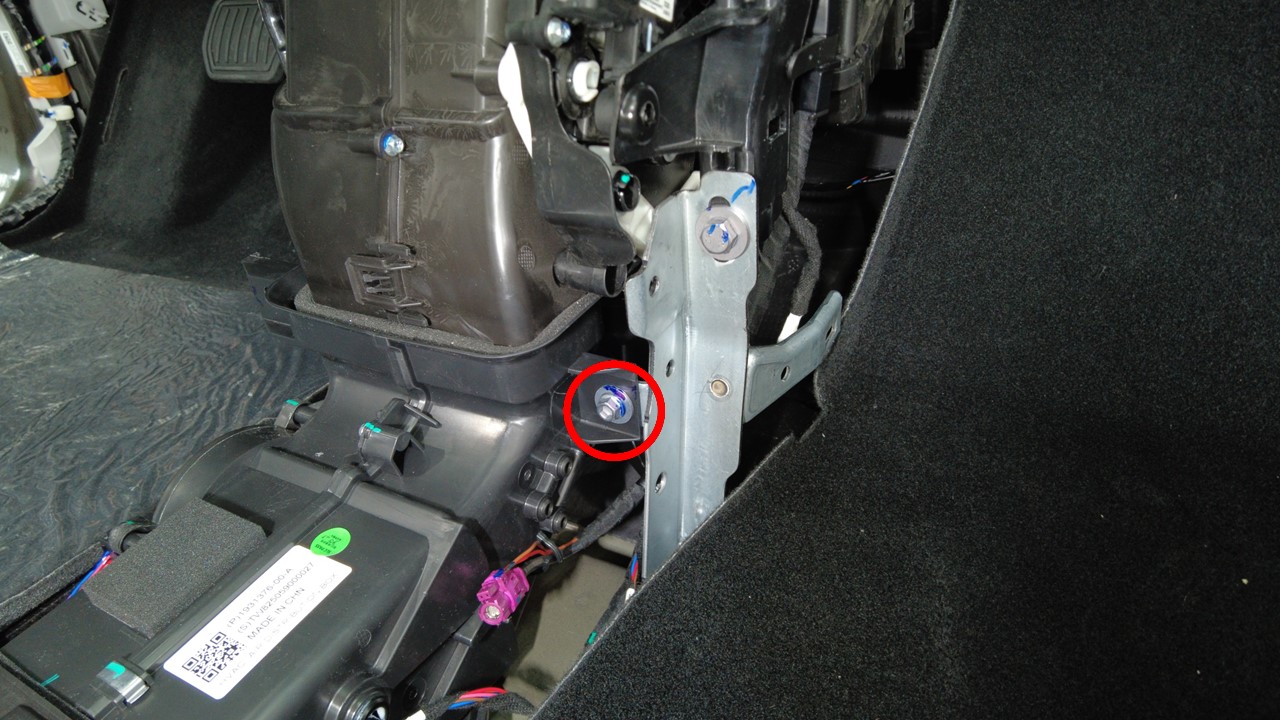

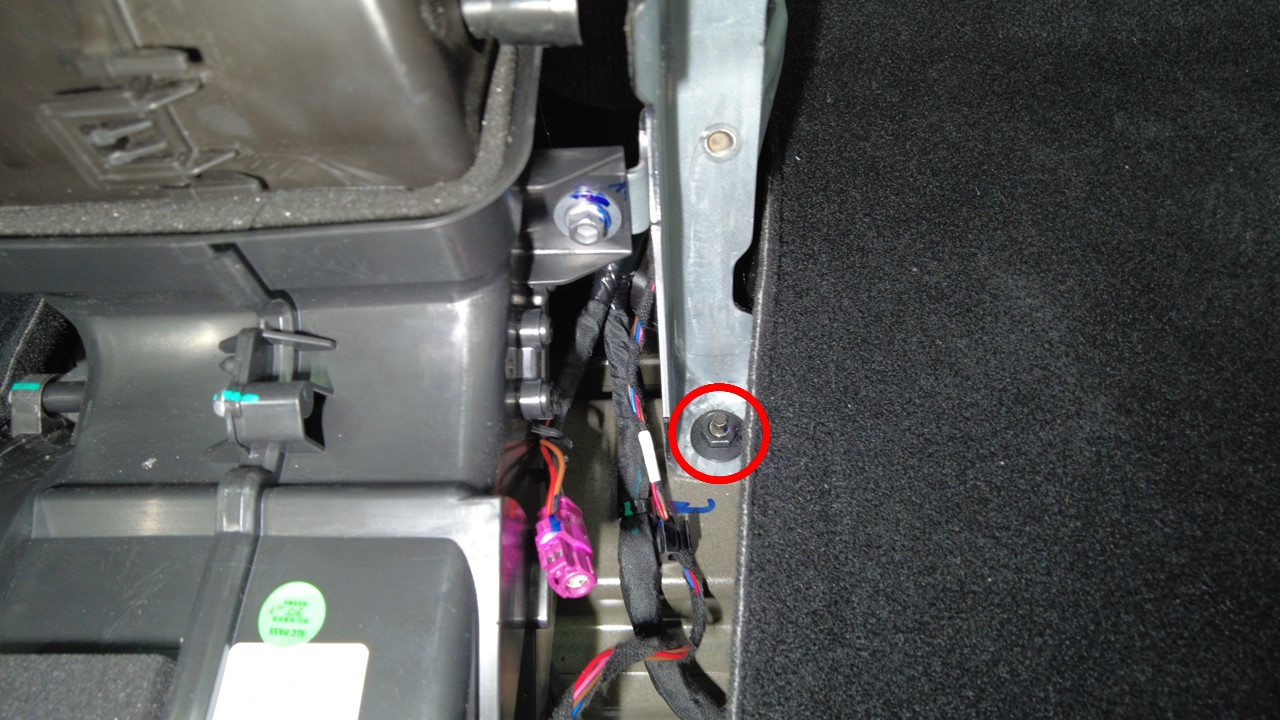

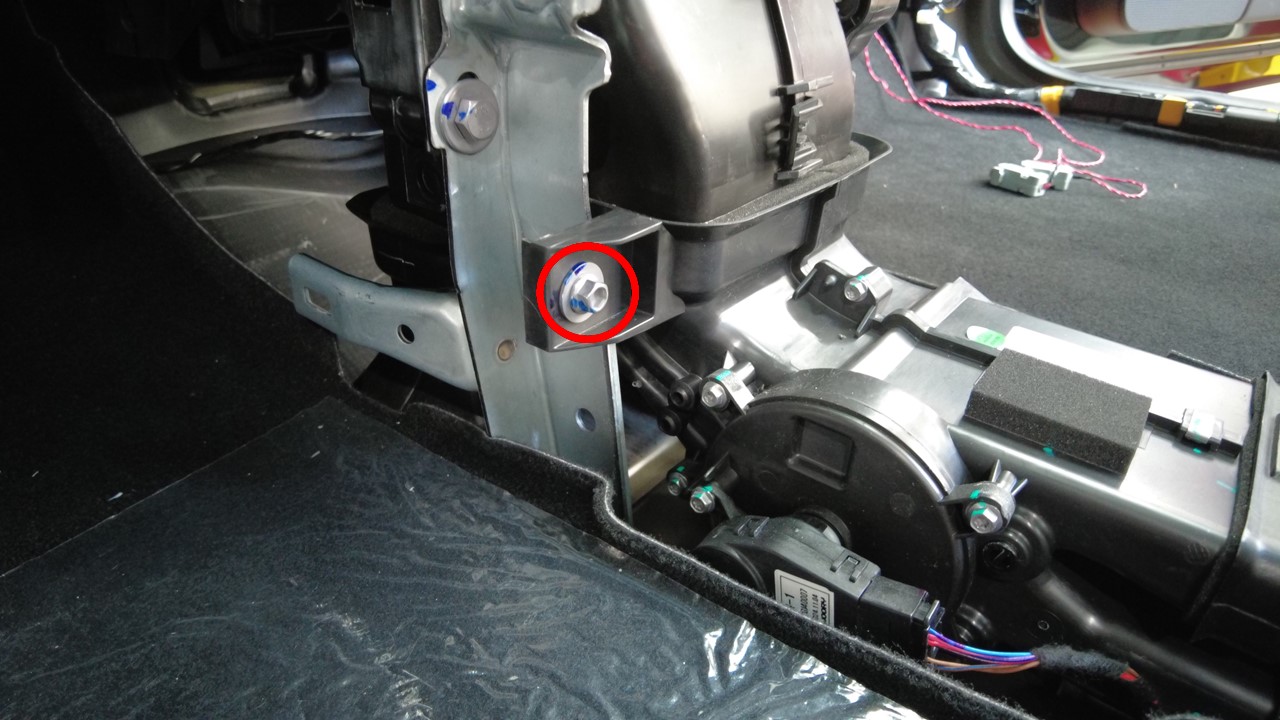

拆下将仪表板右侧立板支架固定到车辆的螺栓（2 个）和螺母。
TIp推荐使用以下工具
- 13 mm 套筒
- 10 毫米深套筒
-

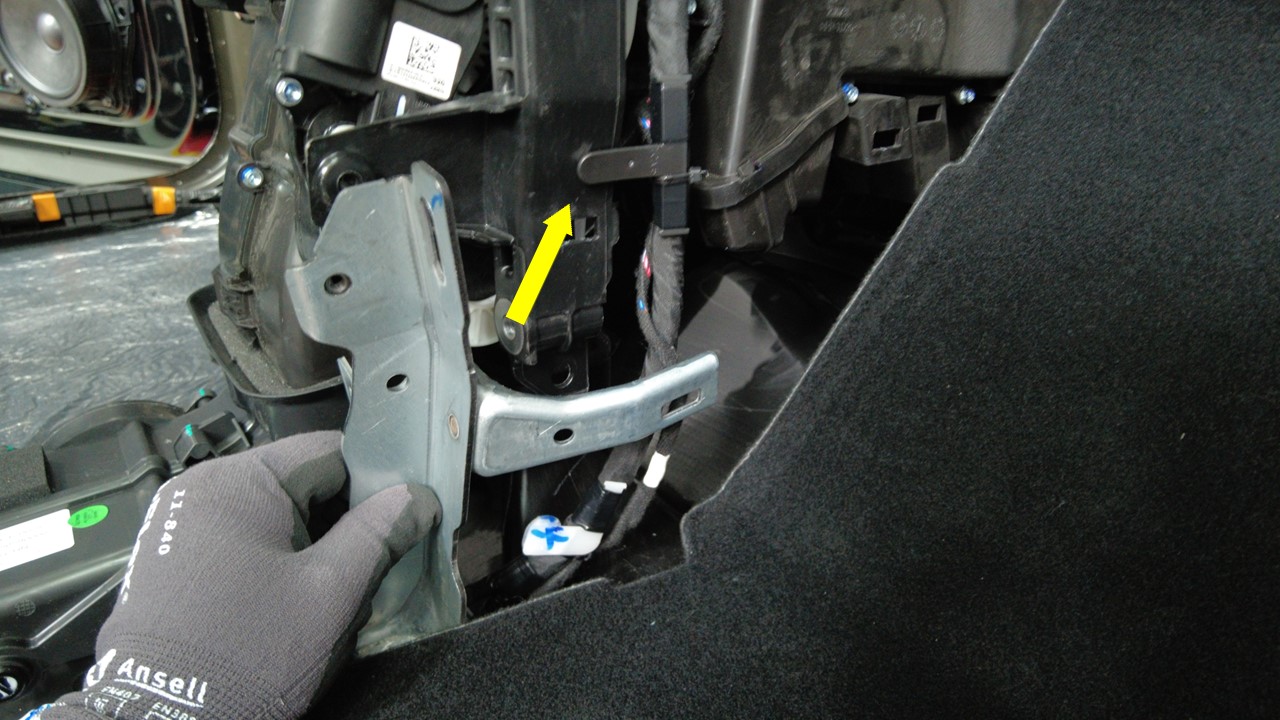

松开卡子，然后拆下仪表板右侧立板支架。
安装
-

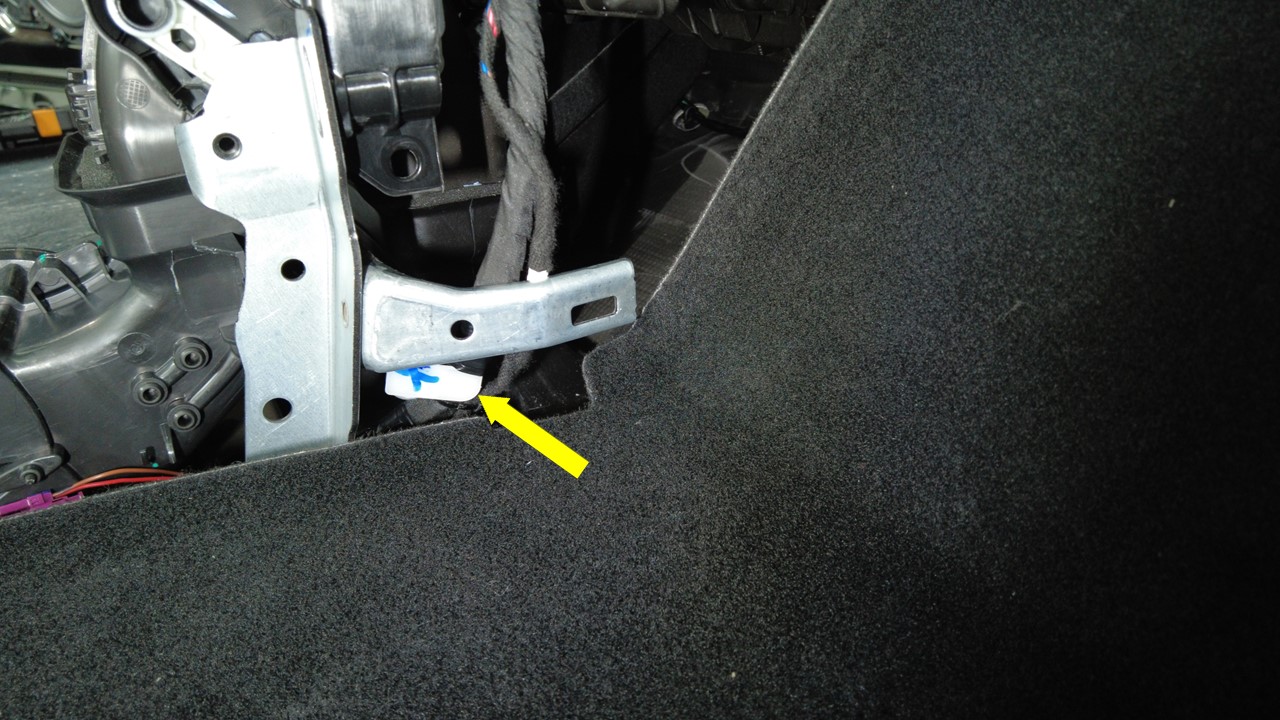

紧固卡子，以安装仪表板右侧立板支架。

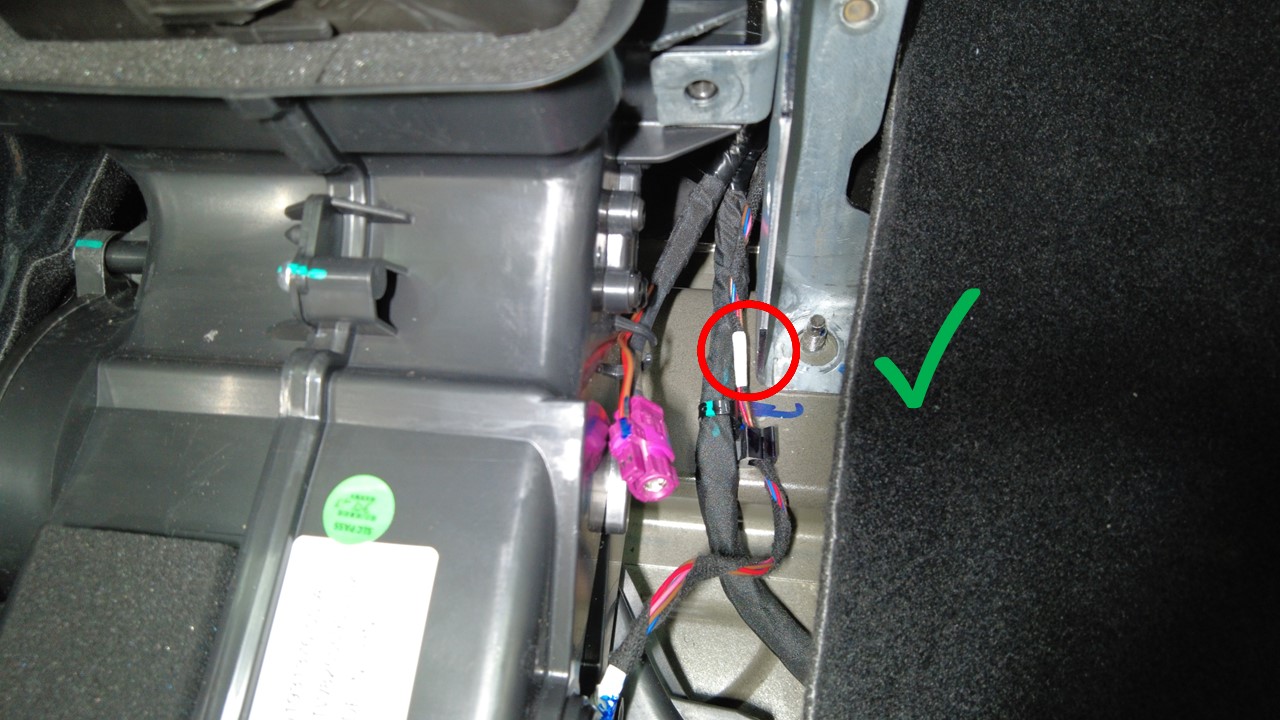

注确保线束未被挤压。
-
安装将仪表板右侧立板支架固定到车辆的螺栓（2 个）和螺母。
注13 毫米螺栓和螺母的扭矩为 25 Nm，10 毫米螺栓的扭矩为 6 Nm。TIp推荐使用以下工具
- 13 mm 套筒
- 10 毫米深套筒
- 安装中控台。请参阅 中控台（不带卡片钥匙总成）（六座）（拆卸和安装）。
