弹簧减震器 - 后轮驱动 - 左前 ((拆卸和更换))
校正代码
3115010502
FRT
0.60
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-08: 添加了拆卸/安装左侧雨刮器支架铅笔形支撑件的步骤。
- 2025-06-09: 删除了将上方控制臂从转向节上拆下/安装到转向节的步骤，添加了“适度下压转向节以确保有足够空间拆卸/安装减震器”的说明。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左侧支架固定到车辆的螺栓（2 个） |
 18.8 Nm (13.9 lbs-ft) |
|
重复使用 | |
| 将左前下方横向连杆固定到支柱的螺栓和螺母 | 106 Nm (78.2 lbs-ft) |
|
重复使用 | |
| 将前平衡杆末端连杆固定到左前支柱的螺母 | 98 Nm (72.3 lbs-ft) |
|
更换 | 1111543-00-A |
| 将前上方控制臂支座固定到左前弹簧和减震器总成的螺母（3 个） | 23 Nm (17.0 lbs-ft) |
|
重复使用 |
拆卸
- 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 拆下高效分子空气 (HEPA) 过滤器。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
- 拆下左侧雨刮器支架铅笔形支架。请参阅 撑杆 - 雨刮支架到避震塔加强件 - 左 ((拆卸和更换))。
- 拆下 LH 前轮毂。请参阅 轮毂总成（拆卸和安装）。
-

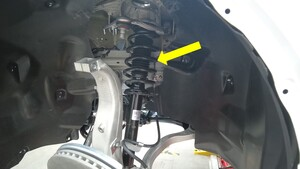

拆下并弃用将前平衡杆末端连杆固定到左前支柱的螺母，然后将末端连杆与支柱分离。
注松开螺母的同时反向固定球头。TIp如果需要，借助撬杆松开末端连杆。TIp推荐使用以下工具
- 18 毫米套筒
- 梅花 T40 套筒
-
拆下将左前下方横向连杆固定到支柱的螺栓和螺母。
TIp推荐使用以下工具
- 21 毫米套筒
-

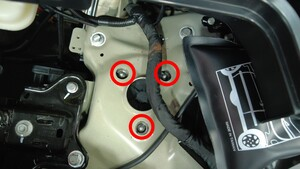

拆下将左前减震器总成固定到左前上方控制臂支座的螺母（3 个）。
TIp推荐使用以下工具
- 13 mm 套筒
-

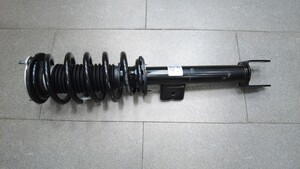

将减震器总成从车辆上拆下。
注适度下压转向节以确保有足够空间拆卸减震器。
安装
-
将减震器总成移动入位。
注适度下压转向节以确保有足够空间安装减震器。
-
安装将左前减震器总成固定到左前上方控制臂支座的螺母（3 个）。23 Nm (17.0 lbs-ft)TIp推荐使用以下工具
- 13 mm 套筒
-
手动拧紧将左侧支柱固定到左前下方横向连杆的螺栓和螺母。
-
将前平衡杆末端连杆放置在左前支柱上，然后安装新的螺母，将前平衡杆末端连杆固定到左前支柱。98 Nm (72.3 lbs-ft)注紧固螺母的同时反向固定球头。TIp如果需要，借助撬杆放置末端连杆。TIp推荐使用以下工具
- 18 毫米套筒
- 梅花 T40 套筒
-
将轮毂轴承千斤顶适配器安装到左前轮毂轴承上，然后手动拧紧带耳螺母（5 个）。
-
放置并升起托臂支架，以模拟位于行驶高度的悬架。
-
测量翼子板底部与前轴中心的距离，确保前悬架已设置到行驶高度。测得距离应为 461 毫米。
-
紧固将左前下方横向连杆固定到支柱的螺栓和螺母。106 Nm (78.2 lbs-ft)TIp推荐使用以下工具
- 21 毫米套筒
-
移走左前悬架下方的托臂支架。
-
拆下用于固定轮毂轴承千斤顶适配器的带耳螺母（5 个），然后将轮毂轴承千斤顶适配器从车辆上拆下。
- 安装 LH 前车轮。请参阅 轮毂总成（拆卸和安装）。
- 安装左侧雨刮器支架铅笔形支架。请参阅 撑杆 - 雨刮支架到避震塔加强件 - 左 ((拆卸和更换))。
- 安装HEPA 空调滤清器。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
- 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
