电机 - 角度调节- 第二排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13020200502 FRT 0.66 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 将左侧第二排座椅从车上拆下。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
  2. 拆下第二排左侧座椅侧护板总成。请参阅 侧护板总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  3. 拆下第二排左侧座椅靠背面板总成。请参阅 背板 - 座椅靠背 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。

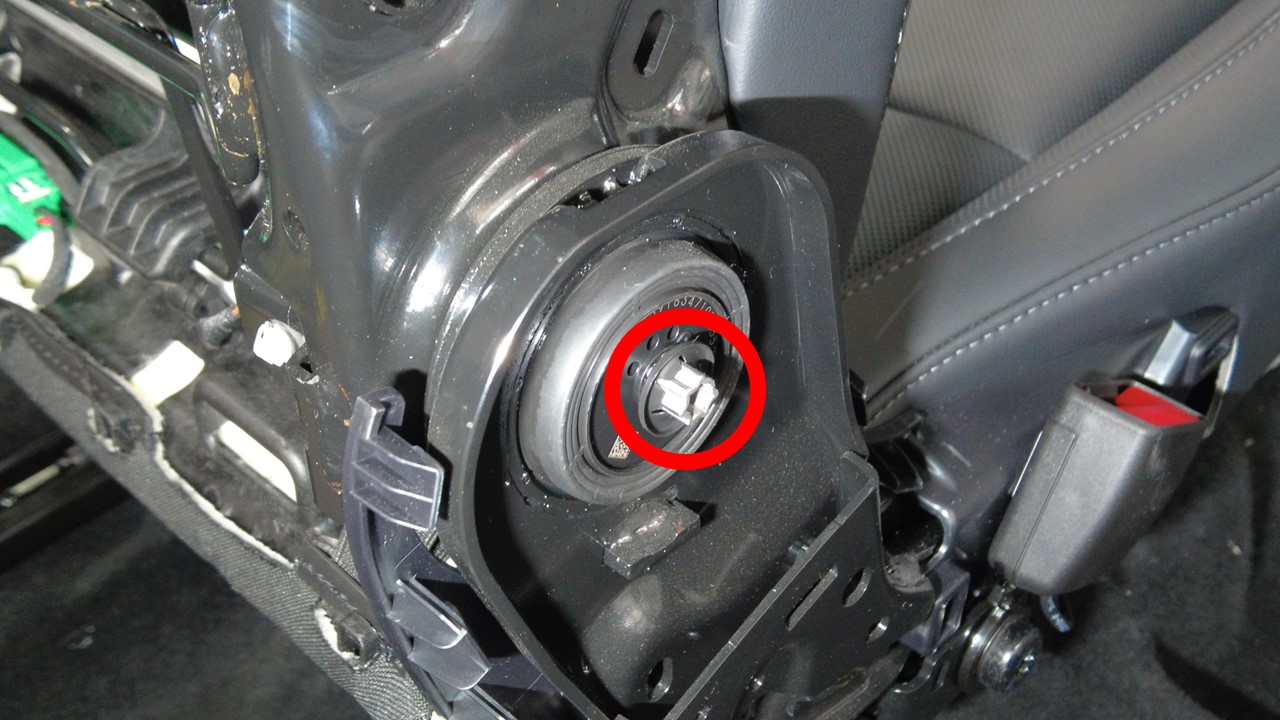

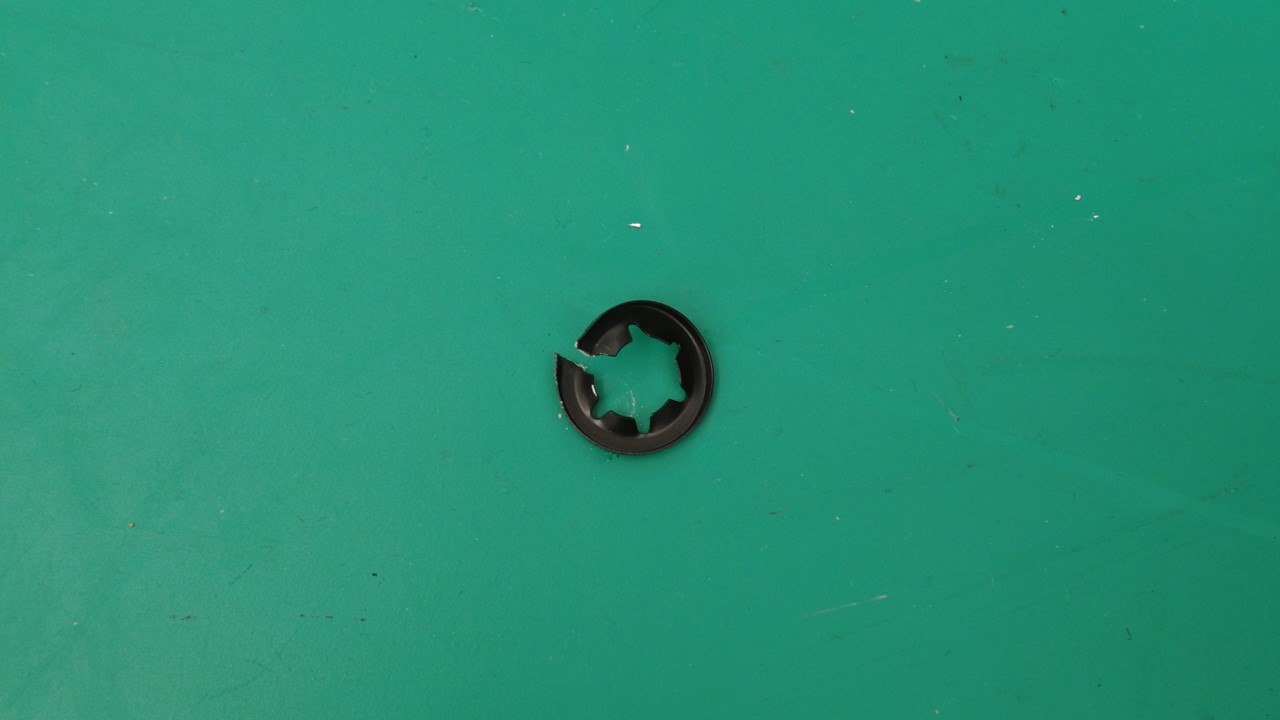

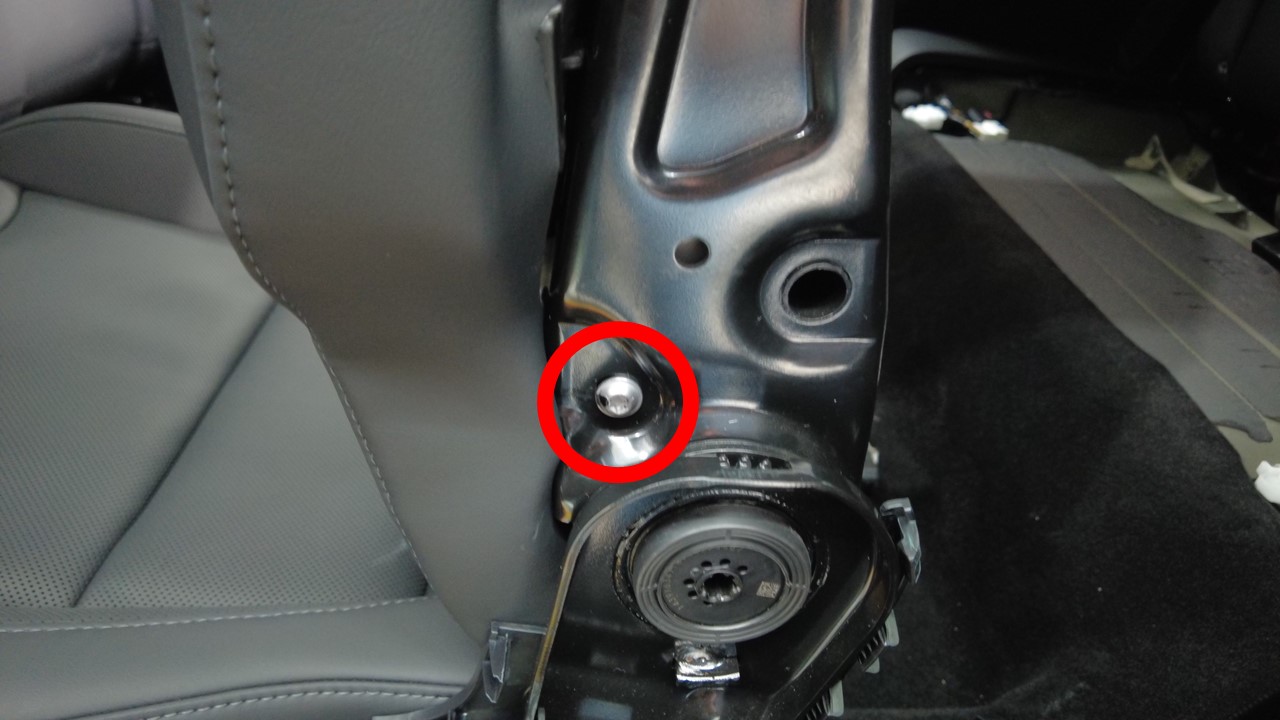

  4. 将内侧卡扣式螺母从靠背倾角调节轴上拆下并弃置。

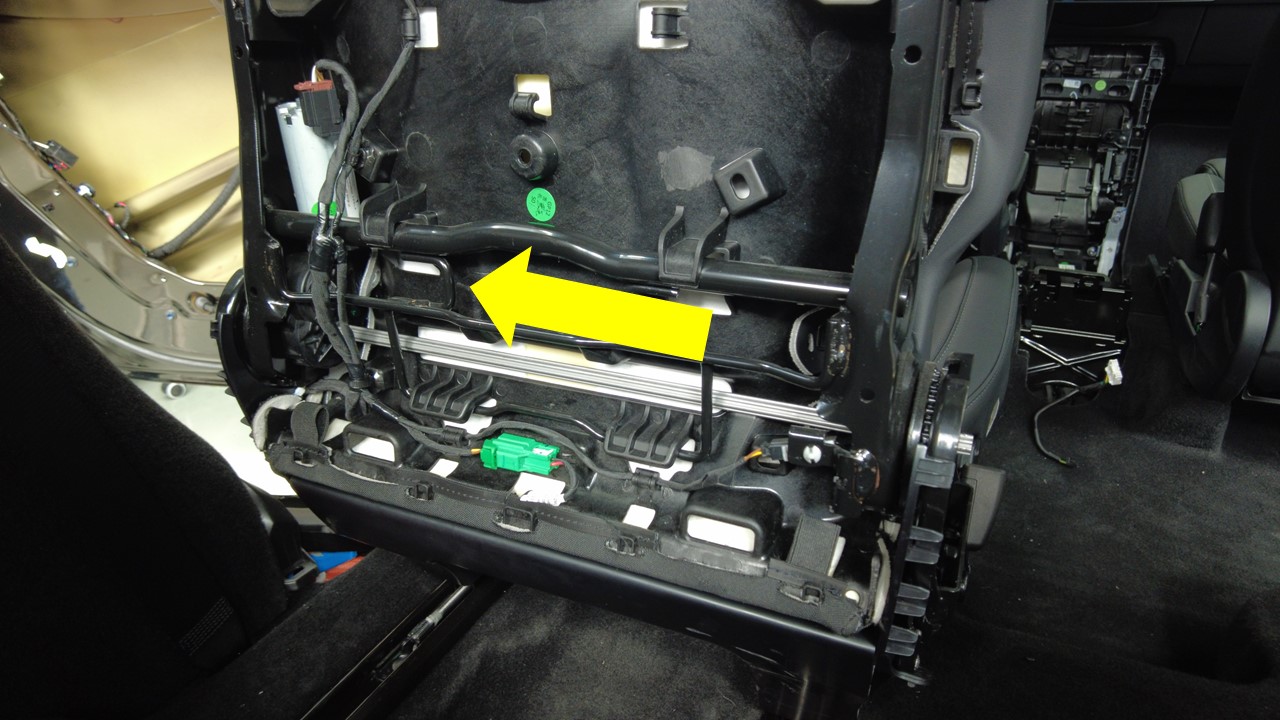

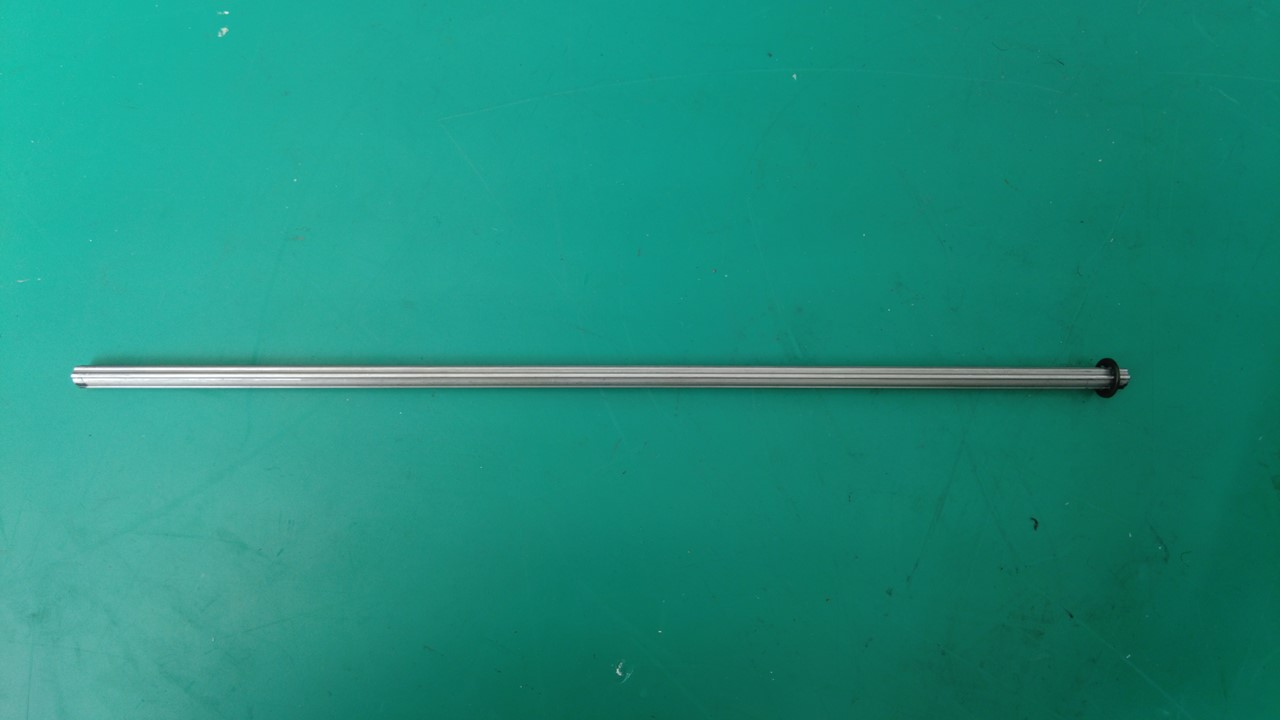

  5. 将靠背倾角调节轴滑离座椅靠背总成，注意定位孔（3 个）的位置。

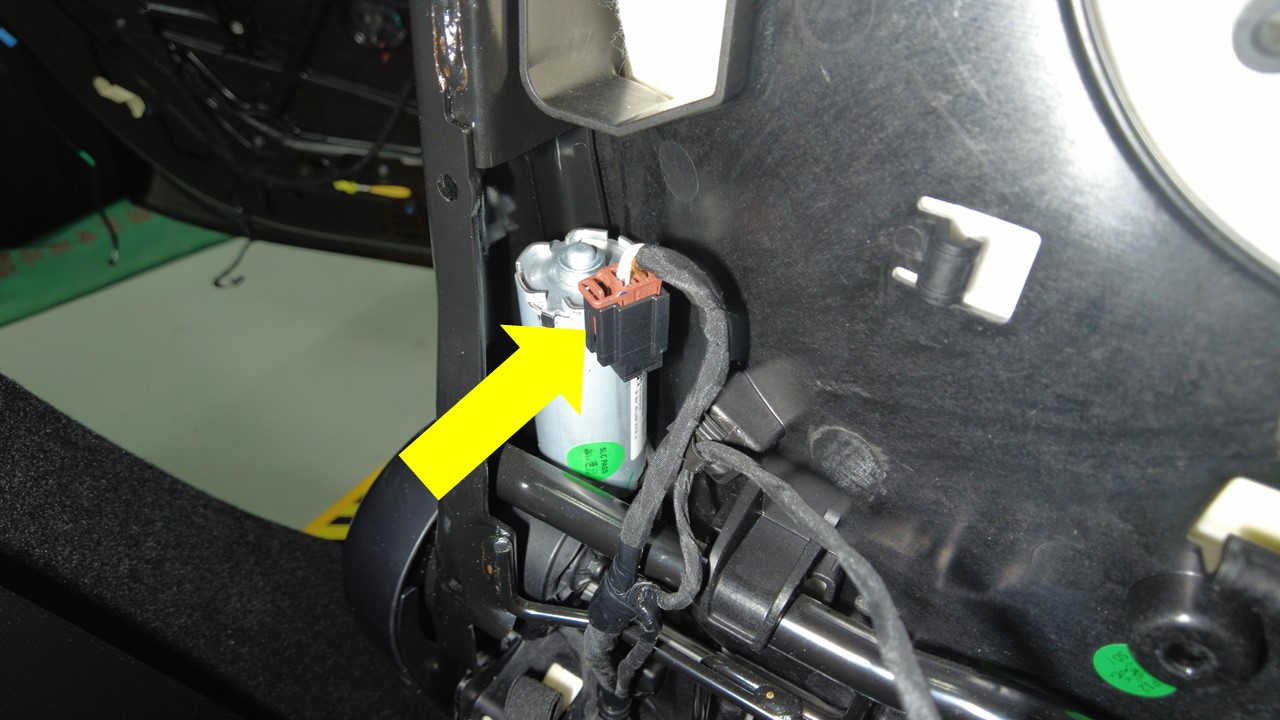

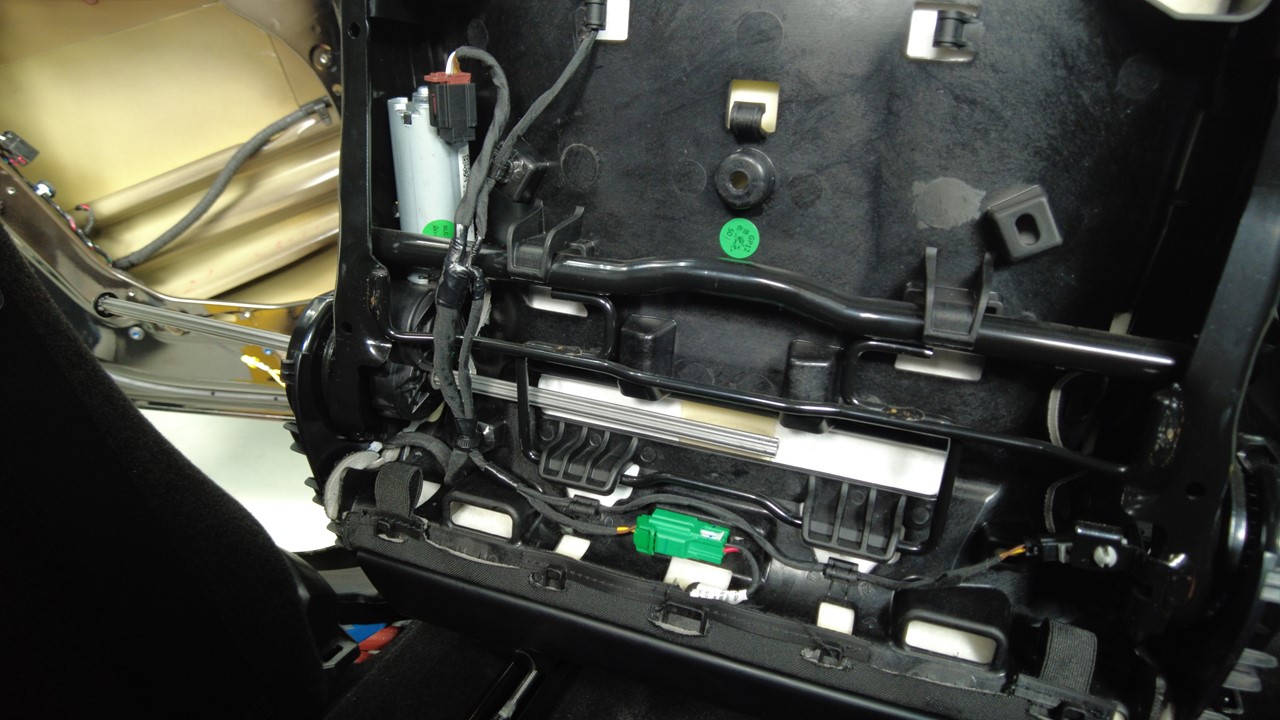

  6. 断开第二排左侧座椅靠背倾角调节电机连接器。
  7. 拆下将靠背倾角调节电机固定到座椅靠背总成的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T30 套筒

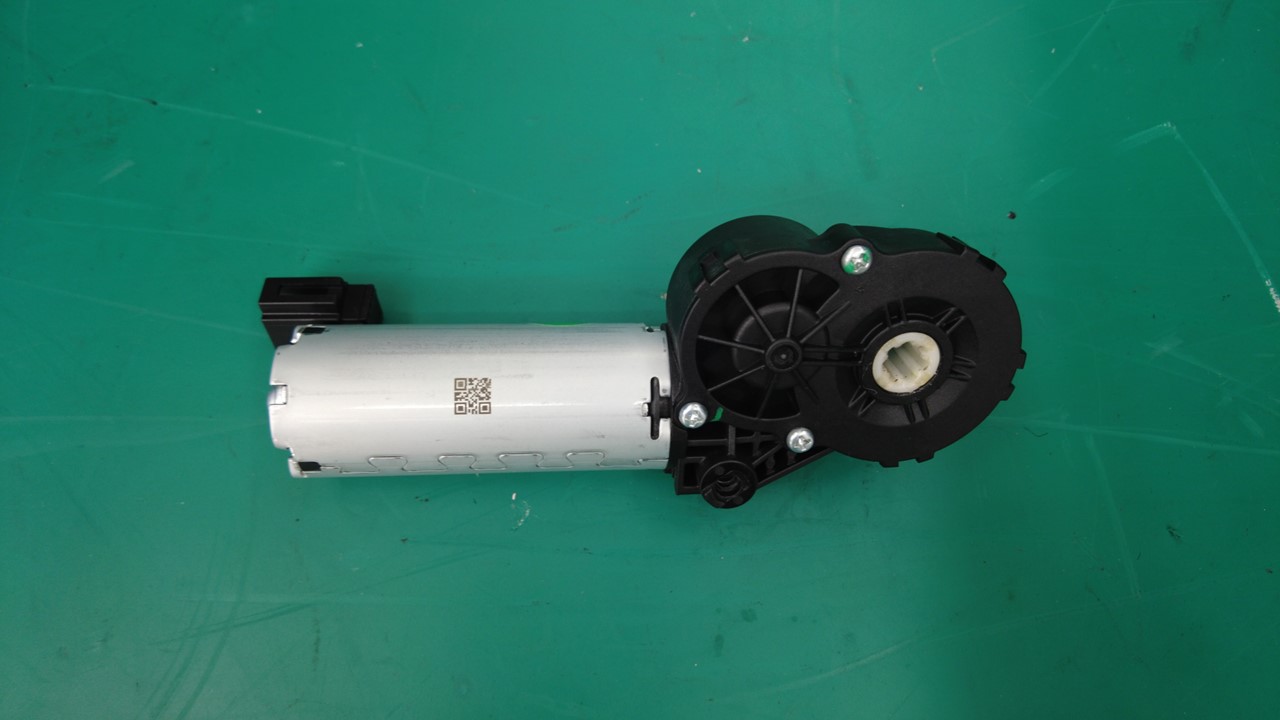

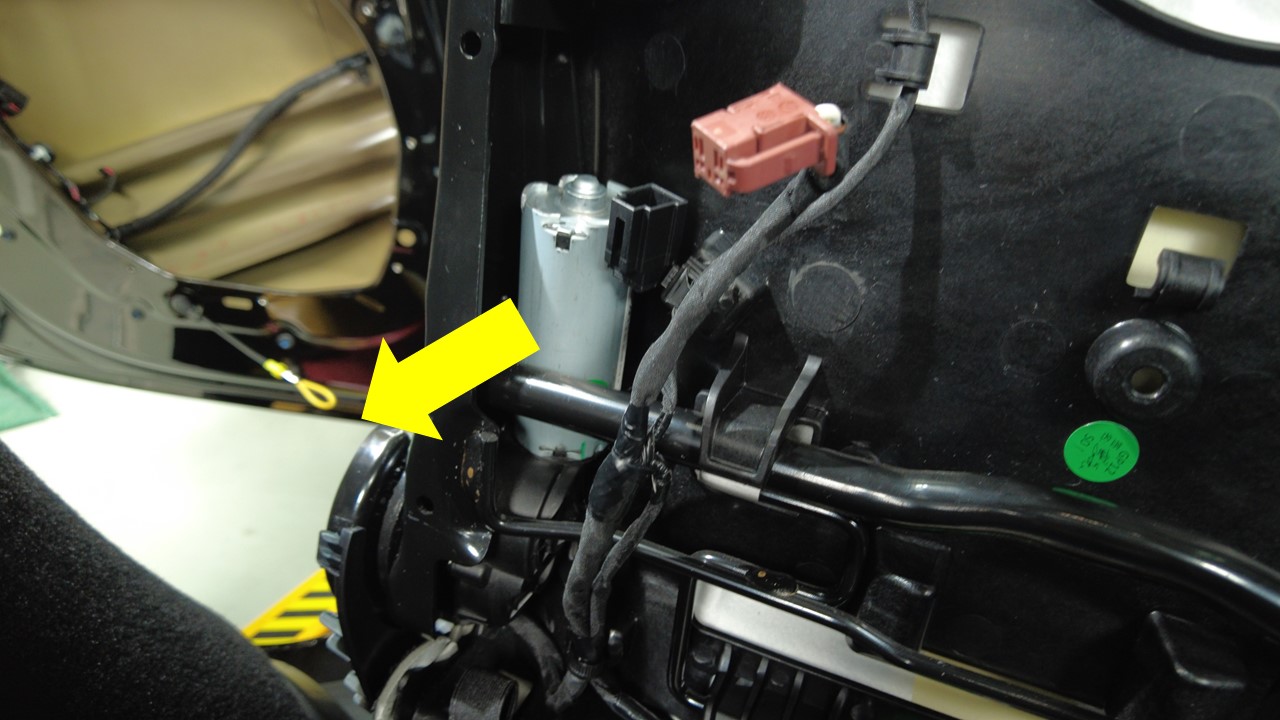

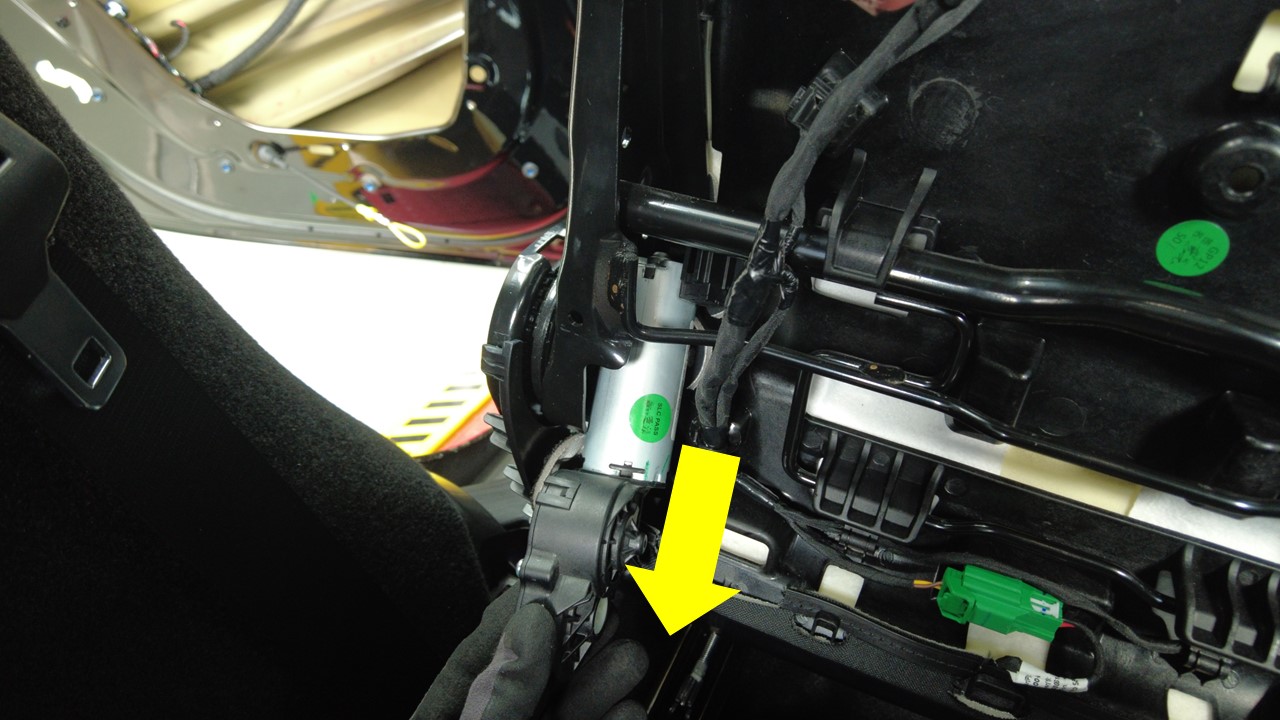

  8. 向下移动第二排左侧座椅靠背倾角调节电机，将其从座椅靠背框架下部拆下。

安装

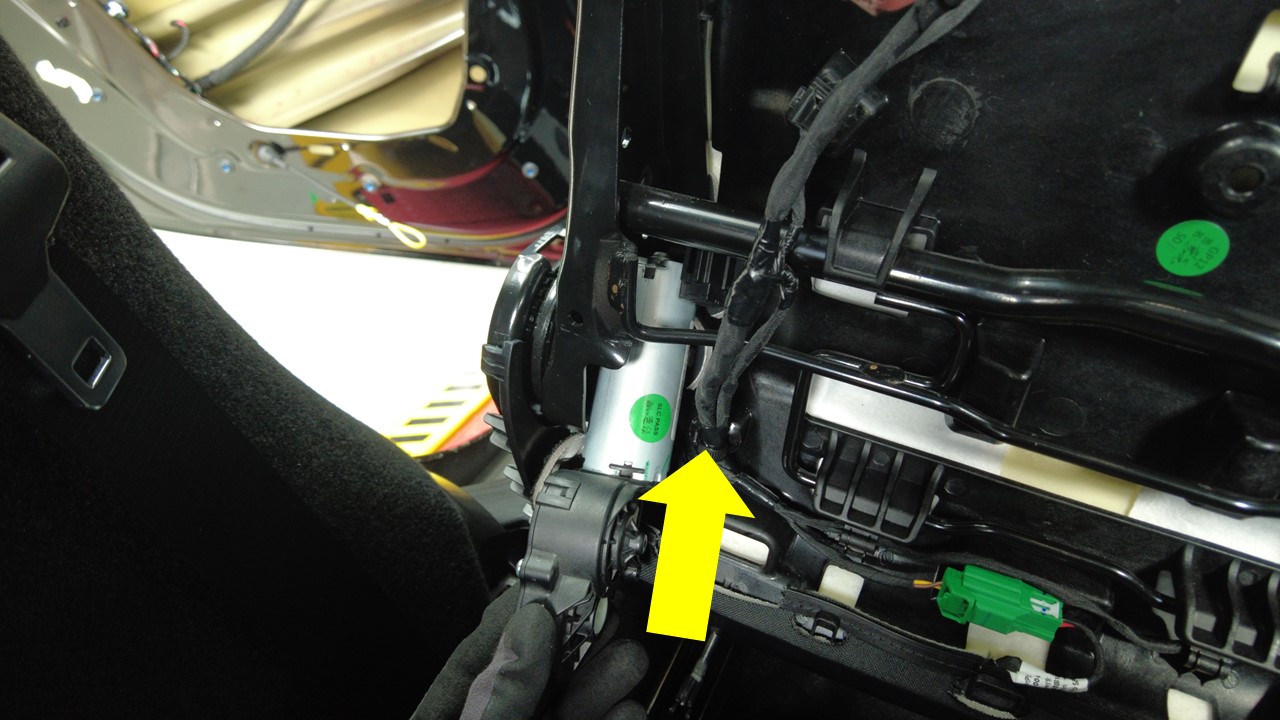

  1. 向上移动第二排左侧座椅靠背倾角调节电机，将其安装到座椅靠背框架下部。
  2. 预装将靠背倾角调节电机固定到座椅靠背总成的螺钉。
    Informational PurposesAn informational icon, calling your attention
    注
    在后续步骤中紧固。
  3. 连接第二排左侧座椅靠背倾角调节电机连接器。
  4. 将靠背倾角调节轴安装到座椅靠背总成上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保座椅靠背和靠背倾角调节电机在 3 个定位孔处对齐，必要时可轻轻转动倾角调节轴进行调整，直至其完全就位。
  5. 紧固将靠背倾角调节电机固定到座椅靠背总成的螺钉。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T30 套筒

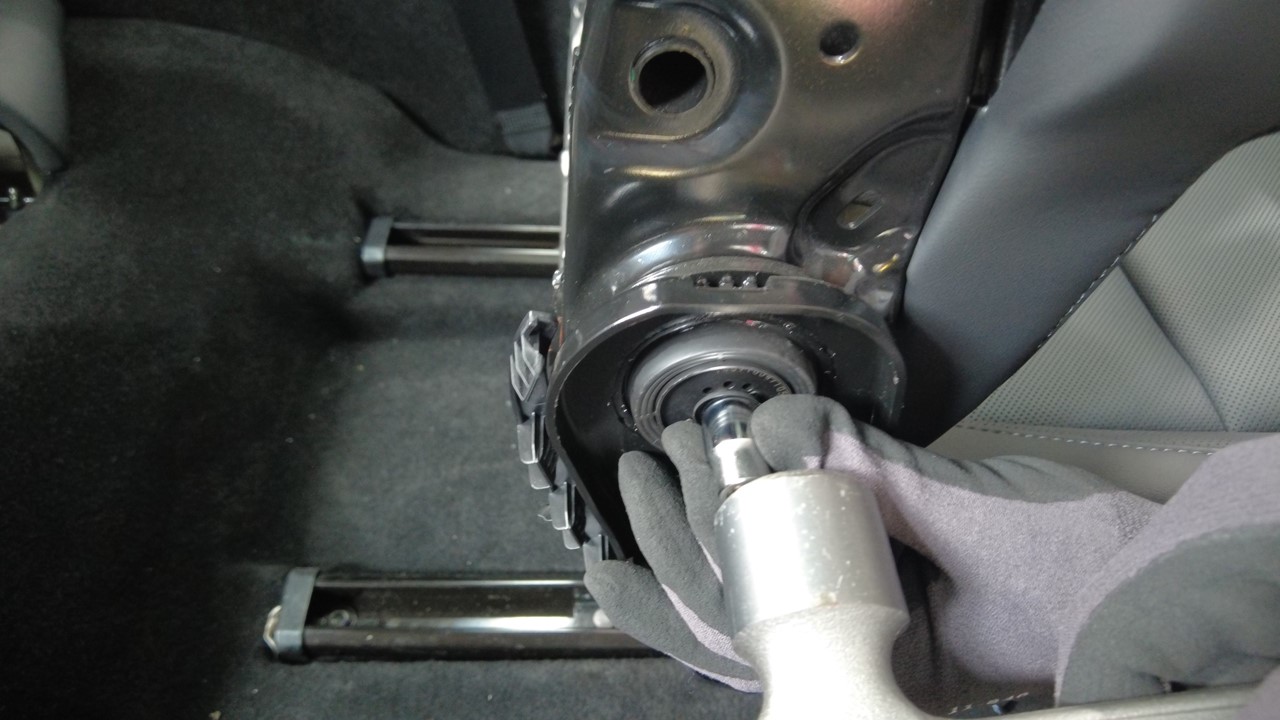

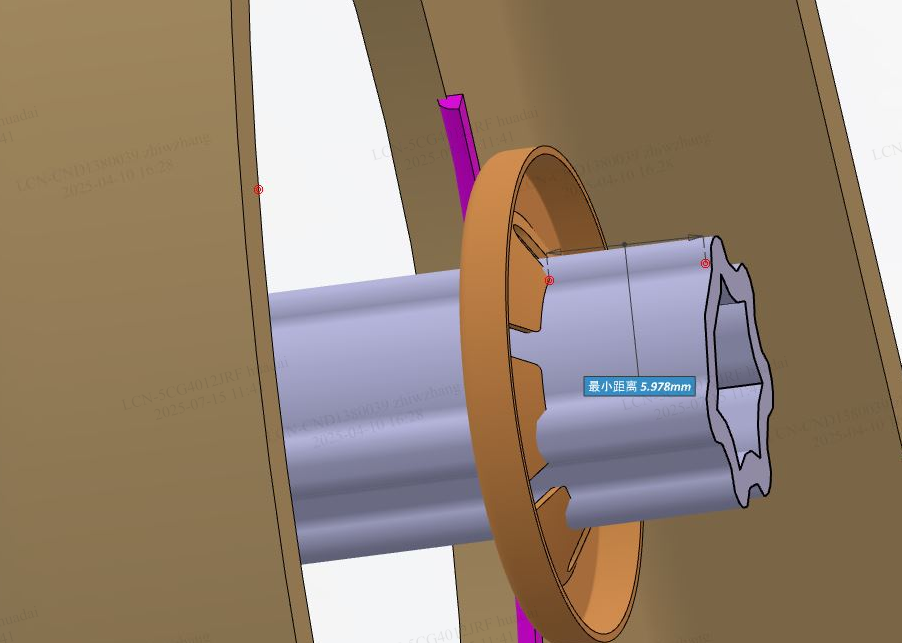

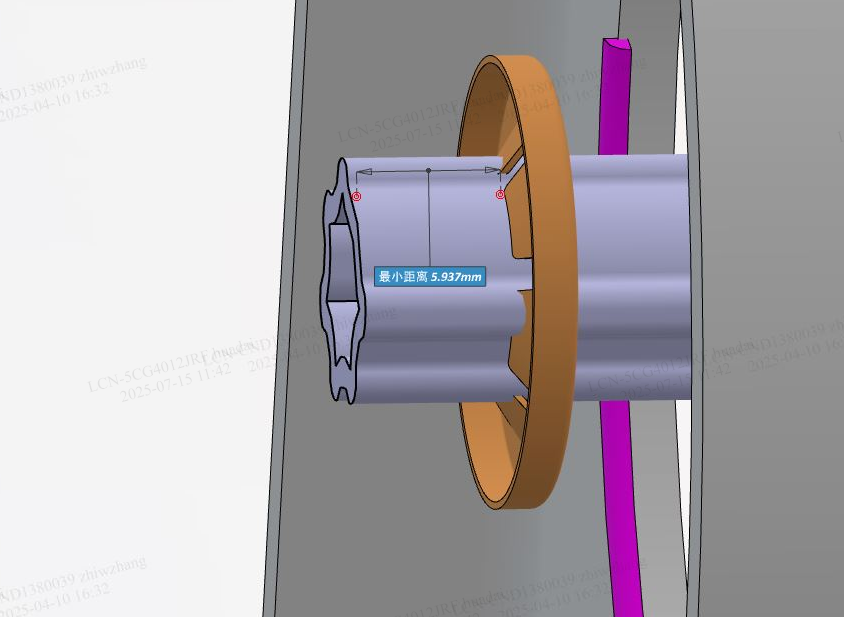

  6. 在协助下，抵住靠背倾角调节轴外侧推动，然后使用 12 毫米套筒和锤头将新的卡扣式螺母 (1948907-00-A) 水平安装到调节轴内侧，确保卡扣式螺母距离调节轴端部以及调节轴内侧的距离约为 5.9 毫米。
  7. 安装第二排左侧座椅靠背面板总成。请参阅 背板 - 座椅靠背 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  8. 安装第二排左侧座椅侧护板总成。请参阅 侧护板总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  9. 将第二排左侧座椅安装到车辆上。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
