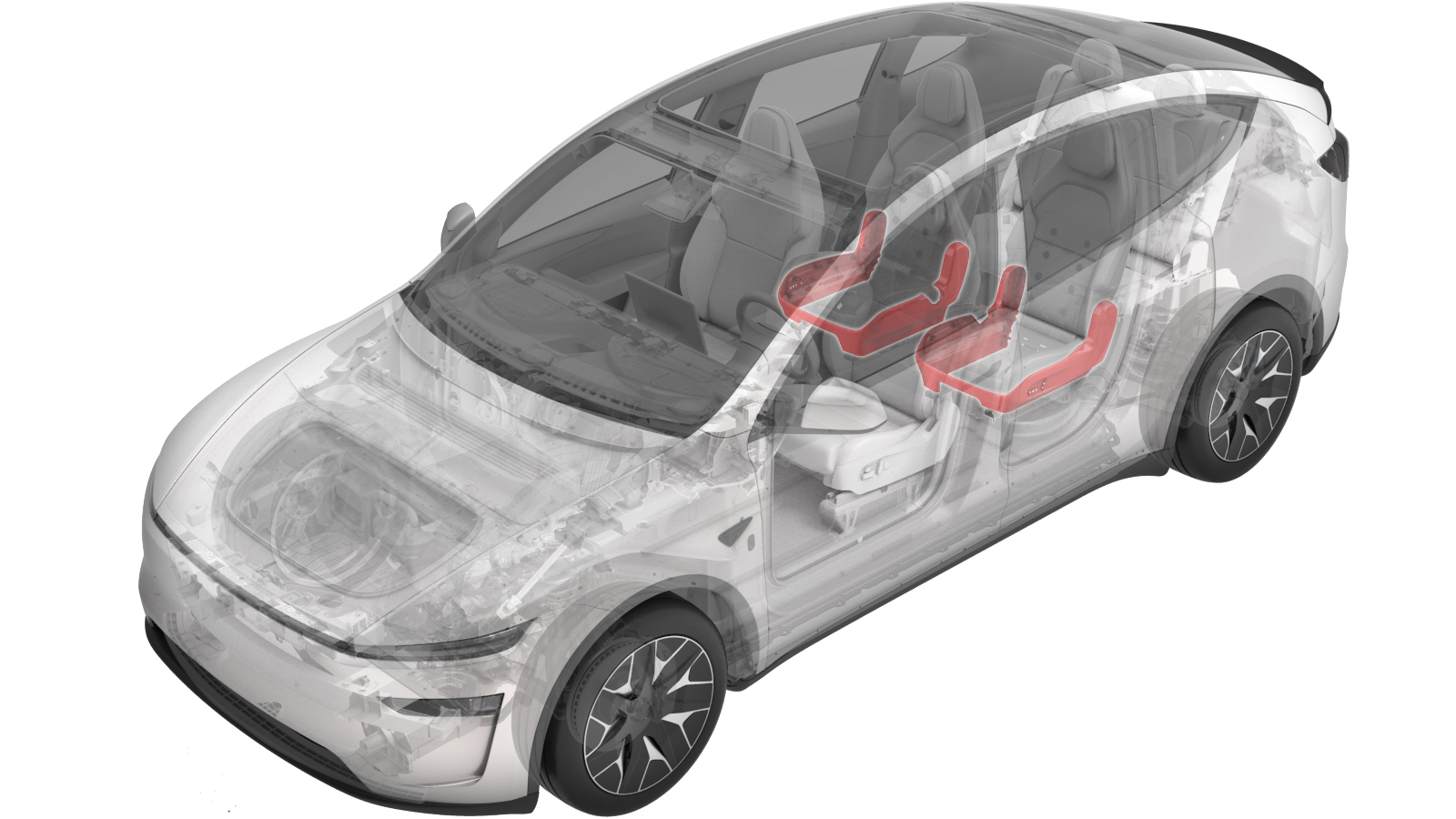

侧护板总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13080202302 FRT 0.36 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：侧护板总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
将座椅开关固定到第二排左侧座椅外侧护板的螺钉（3 个）	0.7 Nm (6 lbs-in)	梅花 T20 套筒	重复使用

拆卸

打开 LH 车门，降下 LH 车窗。

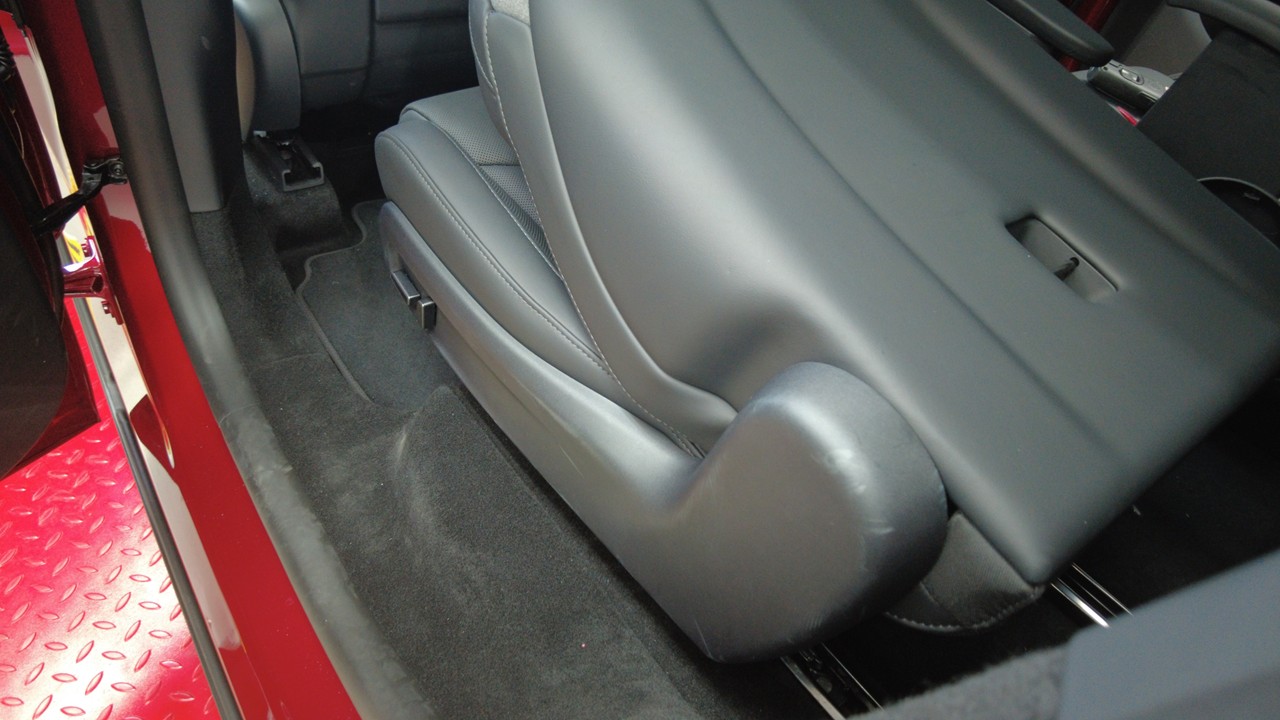

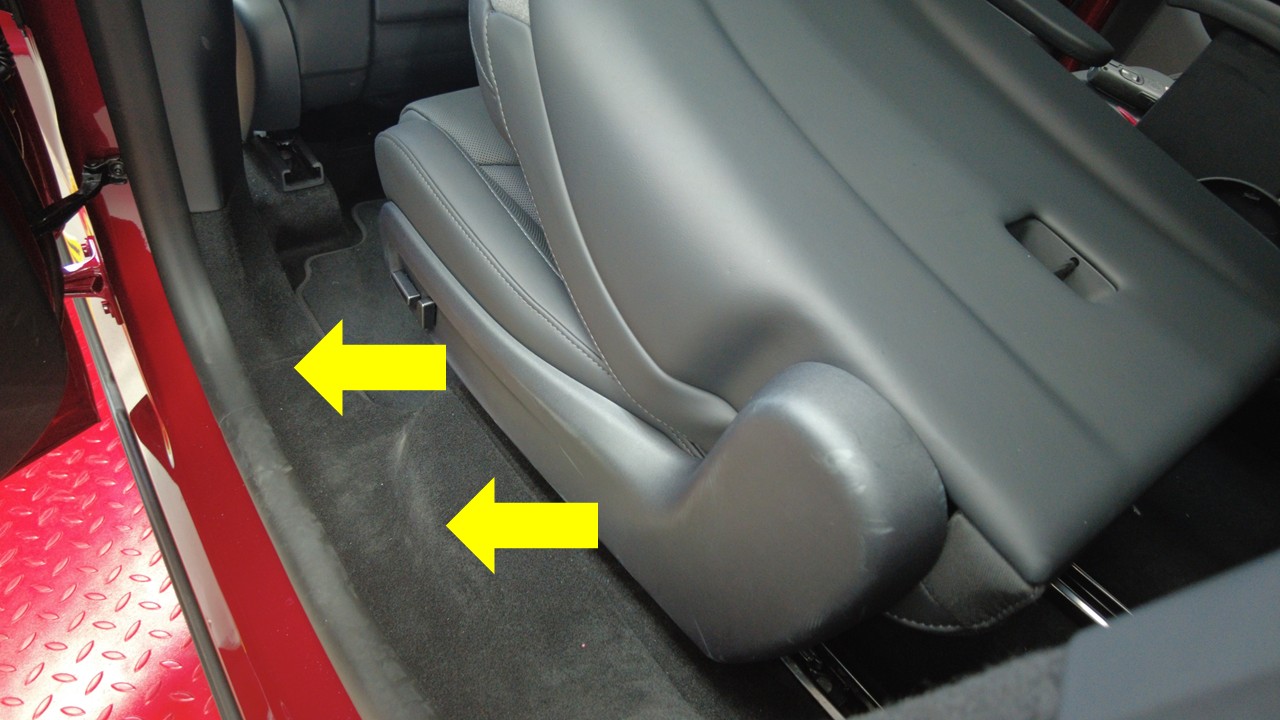

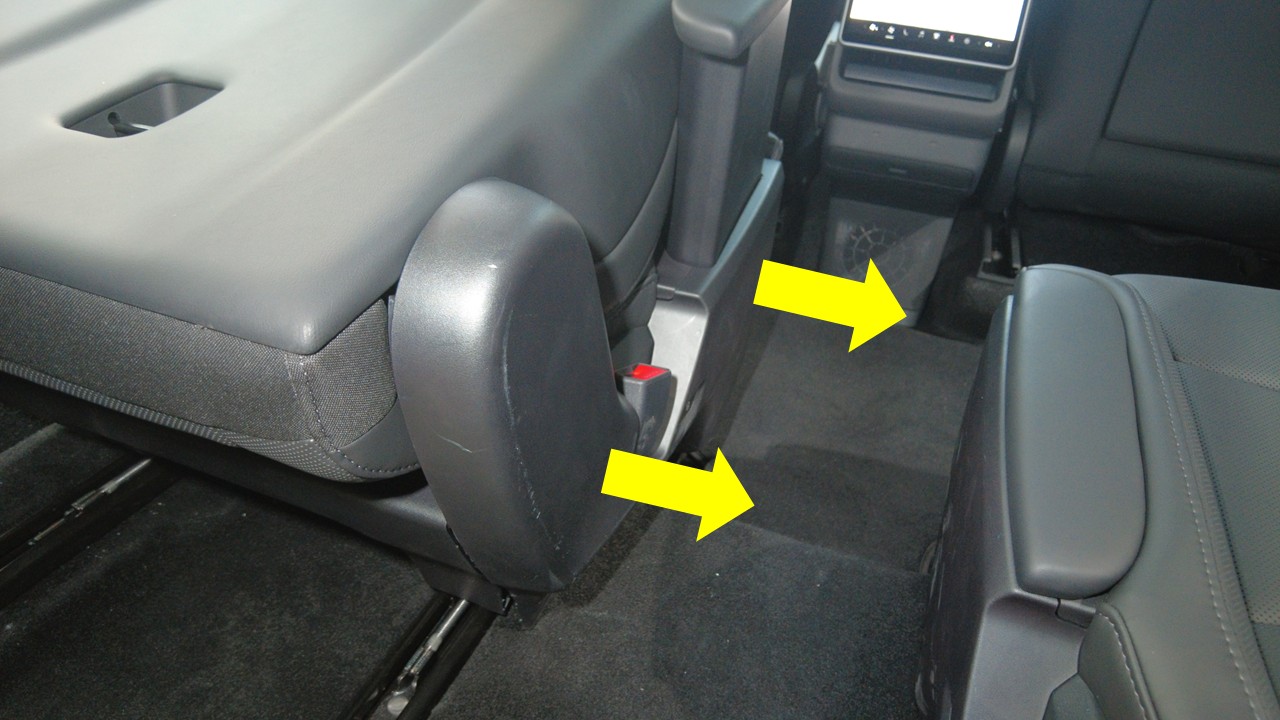

将左前座椅和第二排座椅向前移动。

注
必要时可调节座椅靠背。

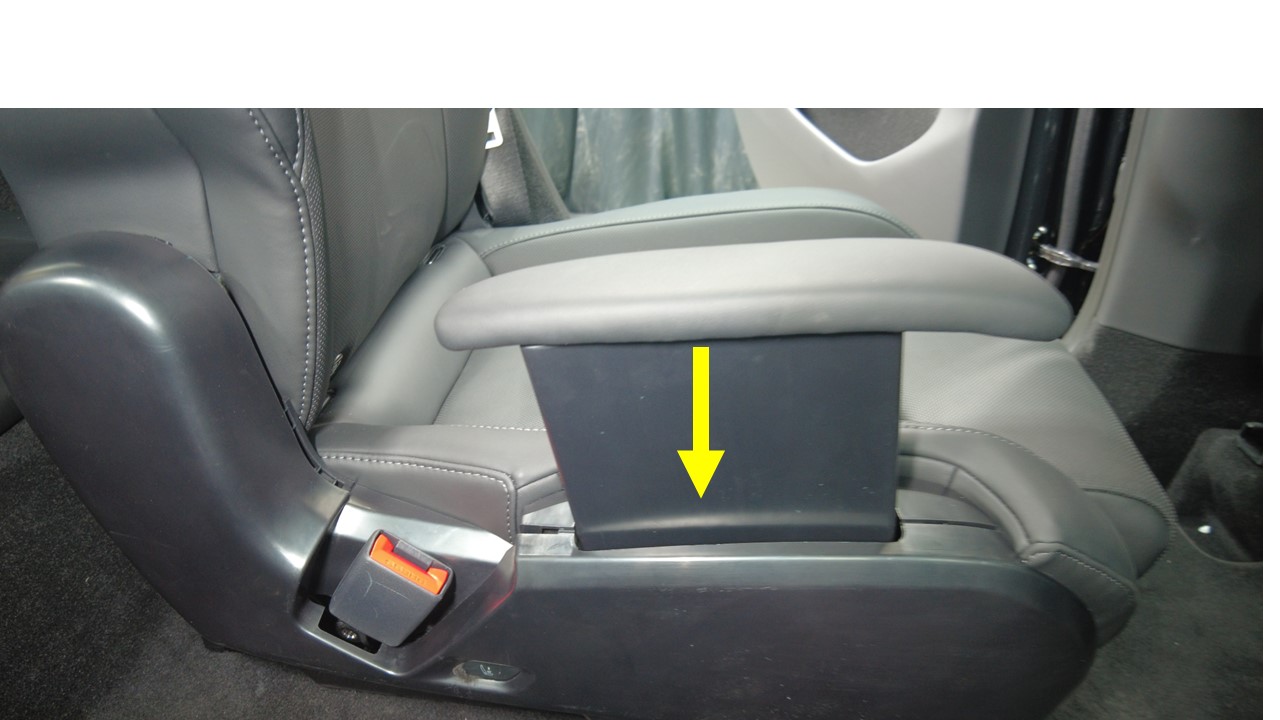

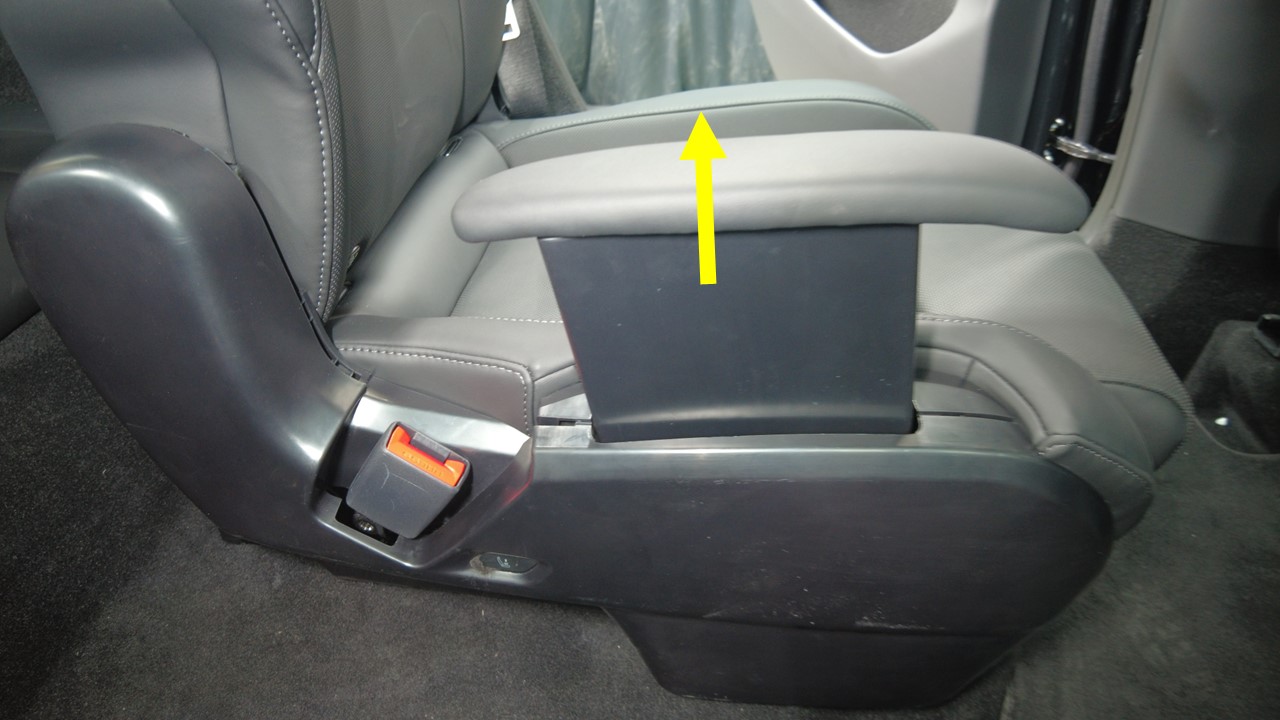

将第二排左侧座椅扶手升至最高位置。
拆下第二排左侧座椅靠背倾角调节开关按钮。请参阅按钮 - 角度调节开关 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
拆下第二排左侧座垫开关按钮。请参阅按钮 - 坐垫调节开关 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。

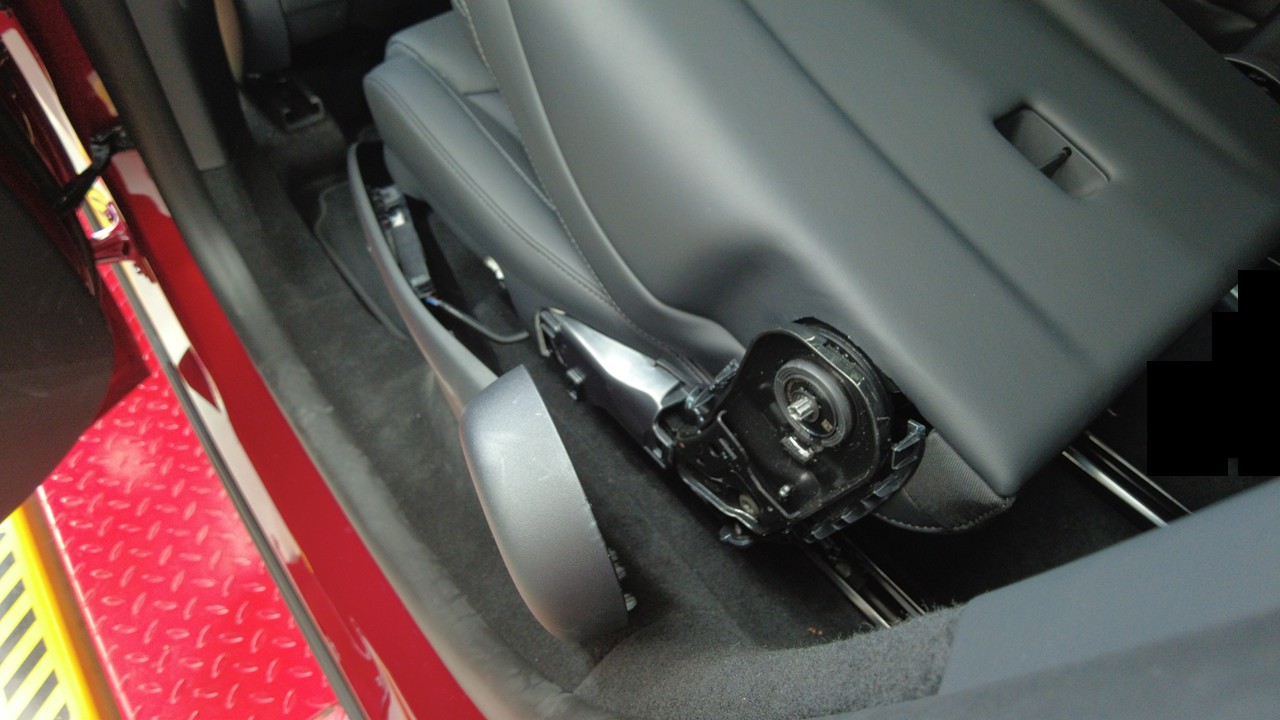

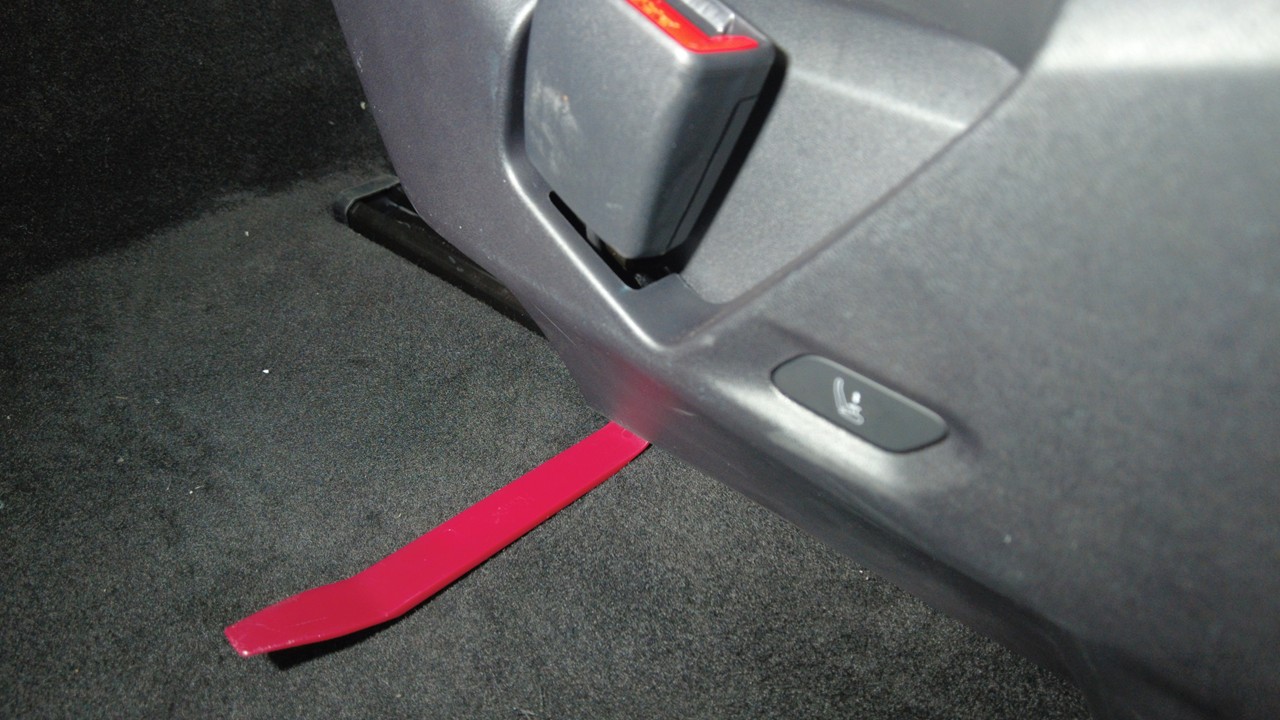

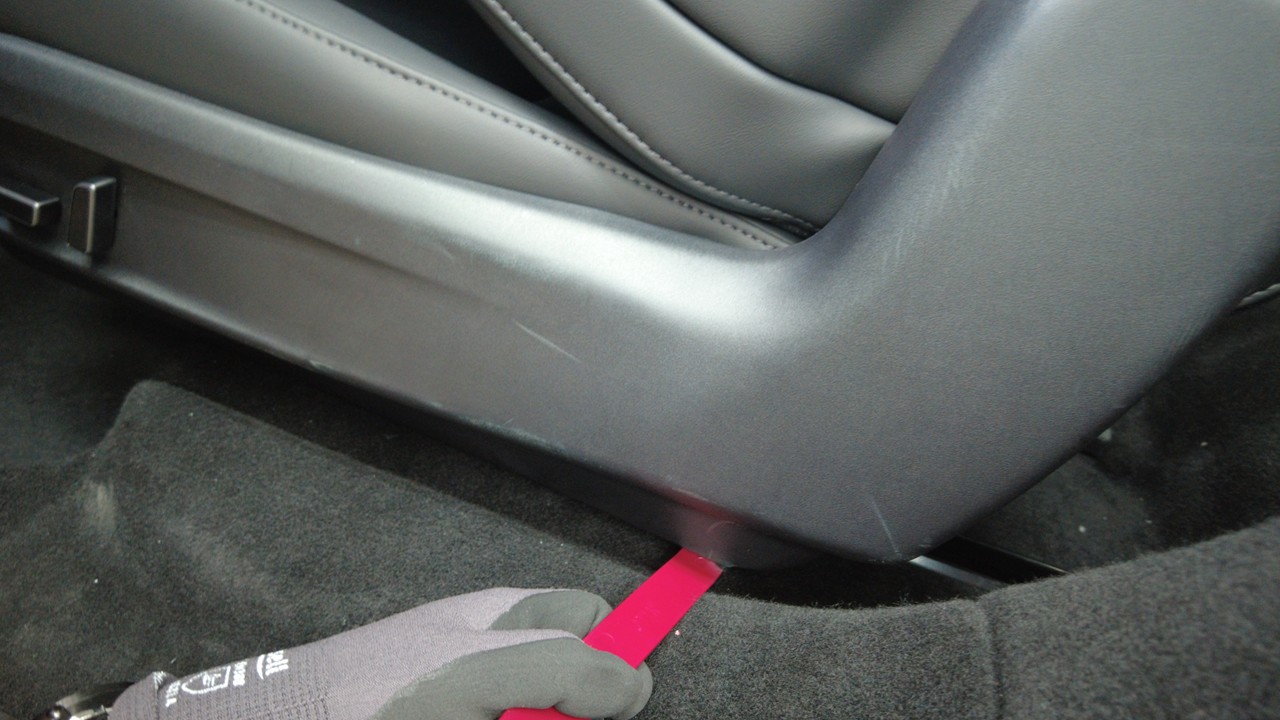

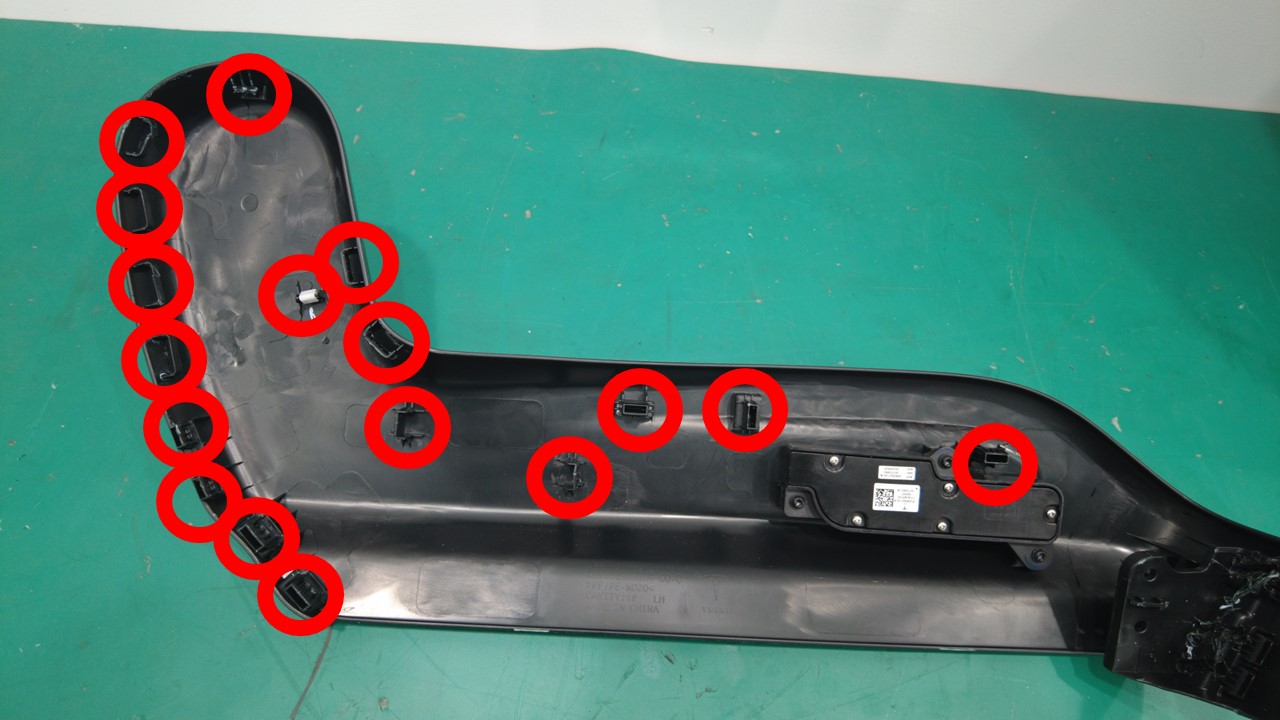

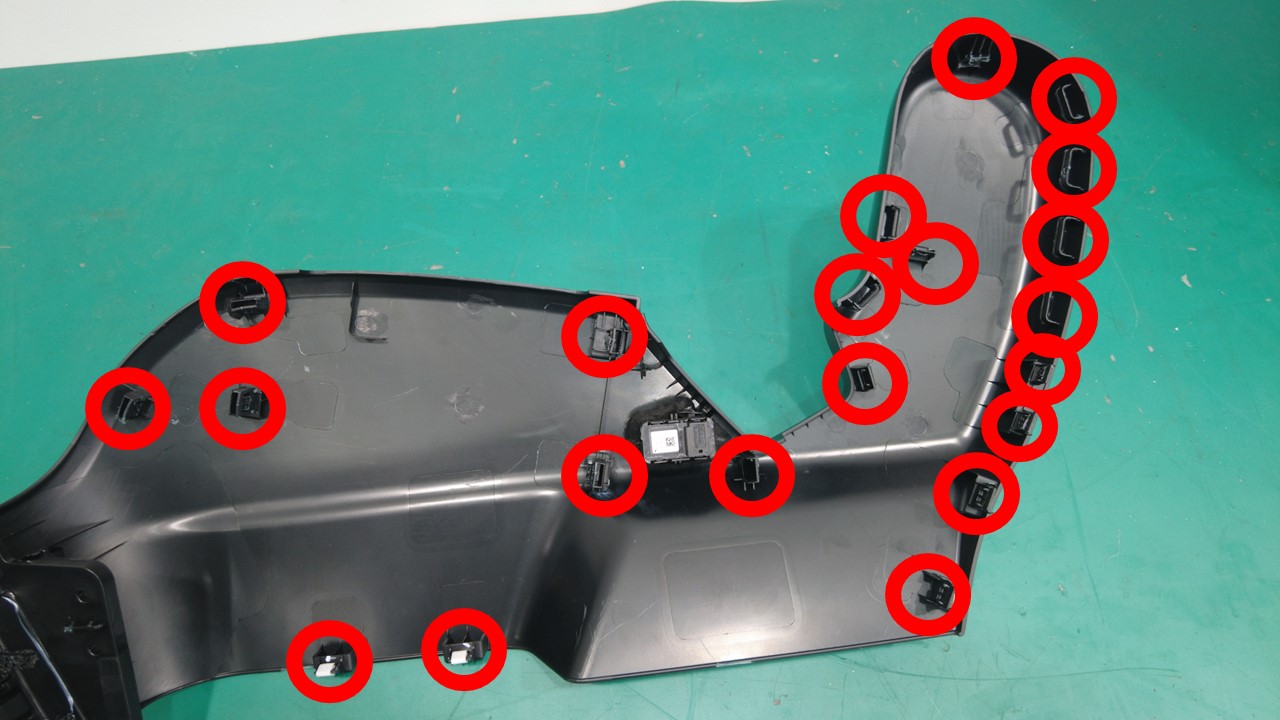

从外侧护板的右下角开始，向外拉动护板以松开后部卡子，然后继续依次松开将外侧护板固定到第二排左侧座椅的所有卡子（17 个）。
注
操作过程中请注意以下几点：
由于操作空间有限，请使用带 90 度尖嘴的塑料撬具辅助拆卸。

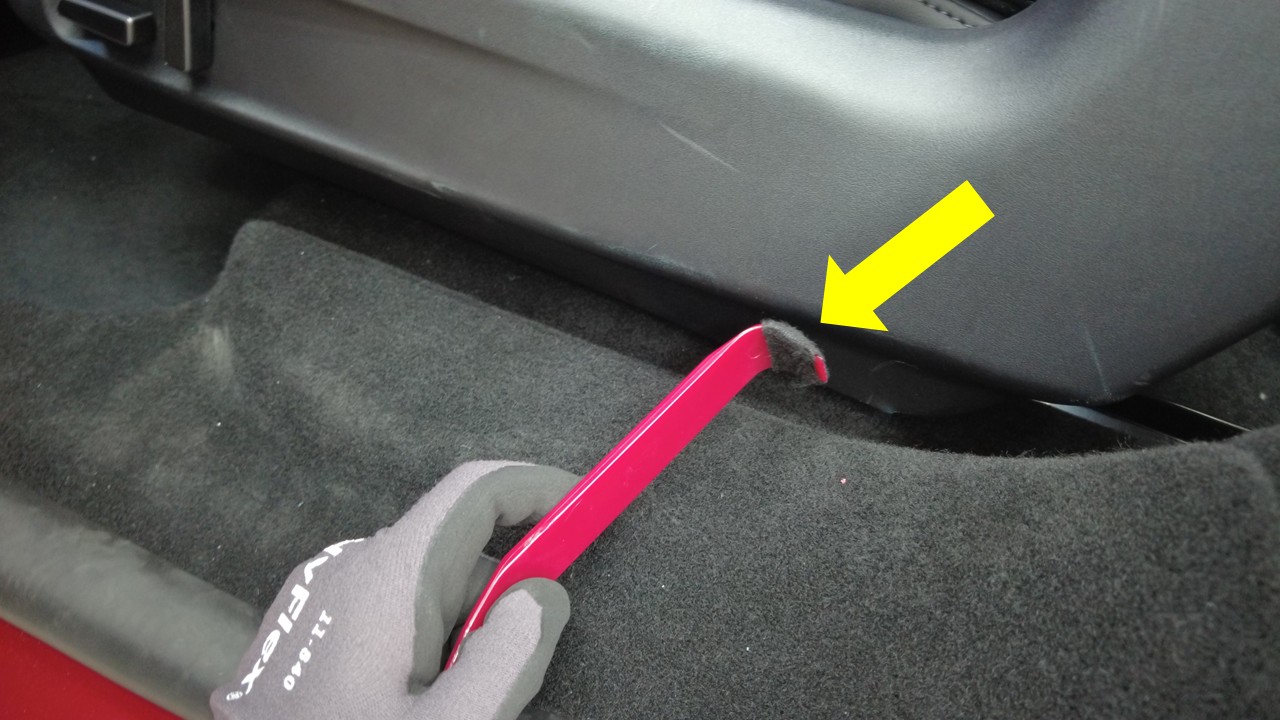

如果撬具在侧护板表面打滑，请在尖嘴上缠绕胶带。
缓缓地逐步操作，以免造成损坏。

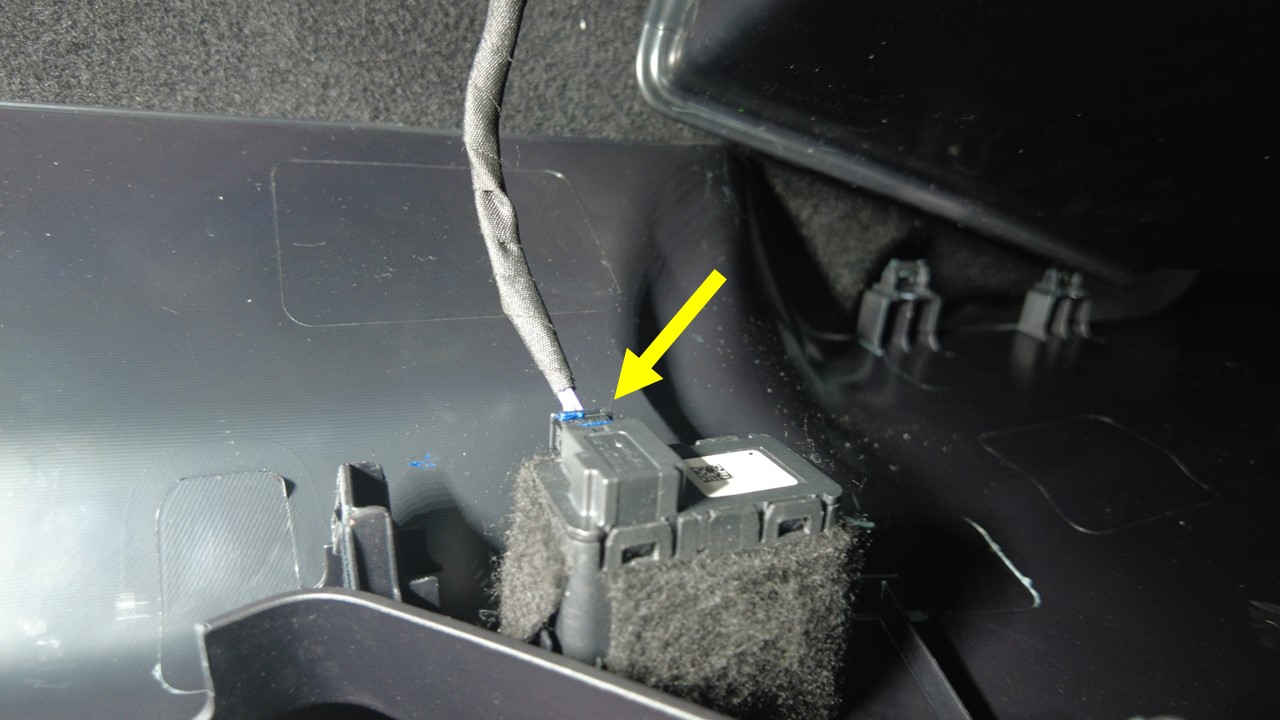

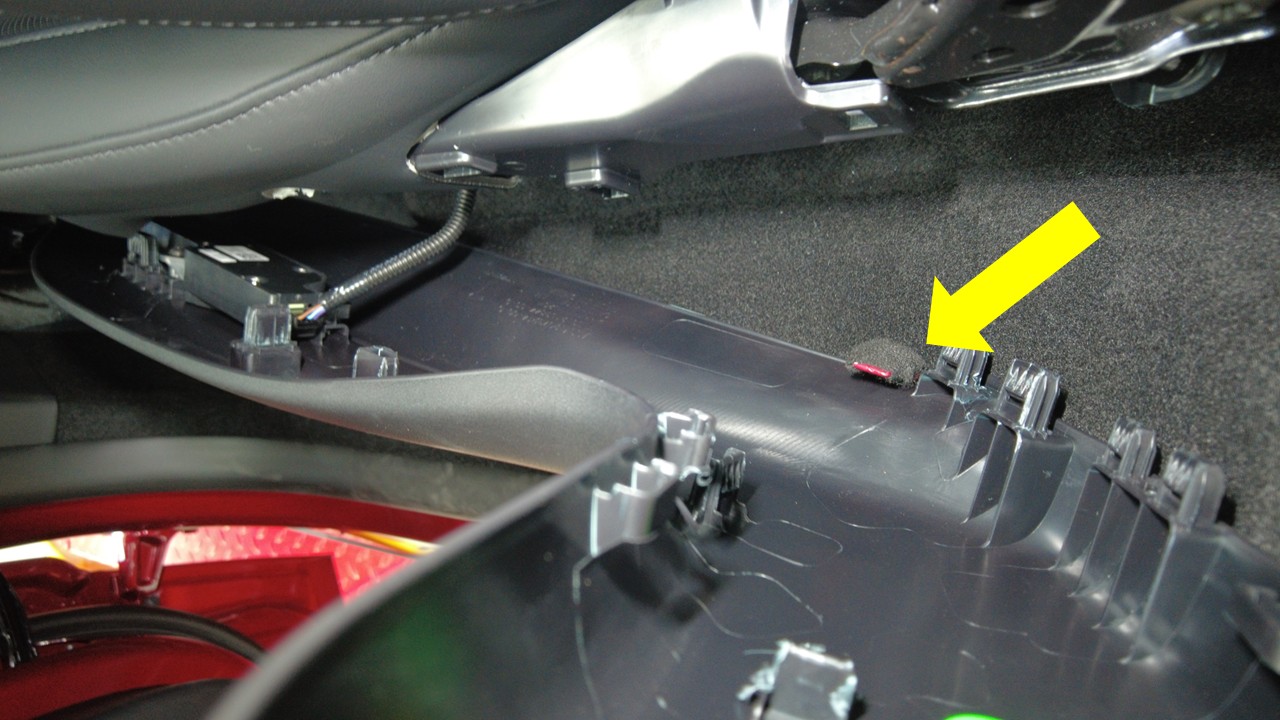

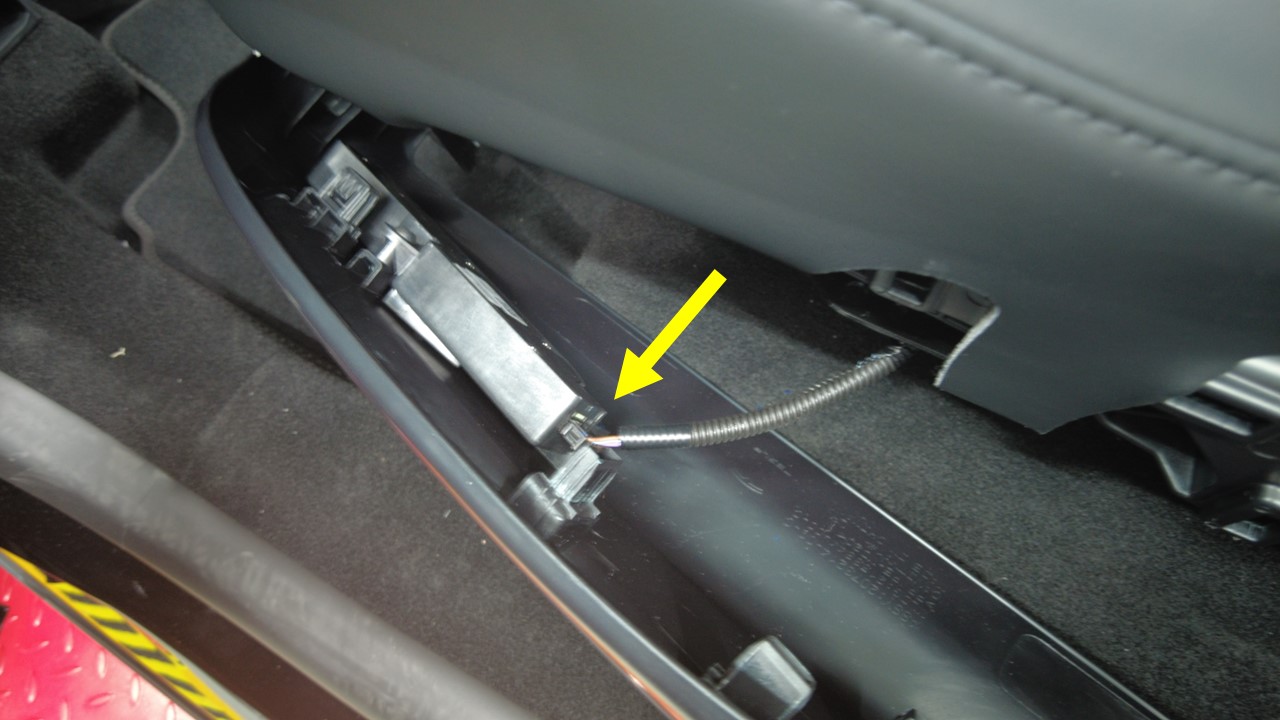

断开第二排左侧座椅开关连接器。

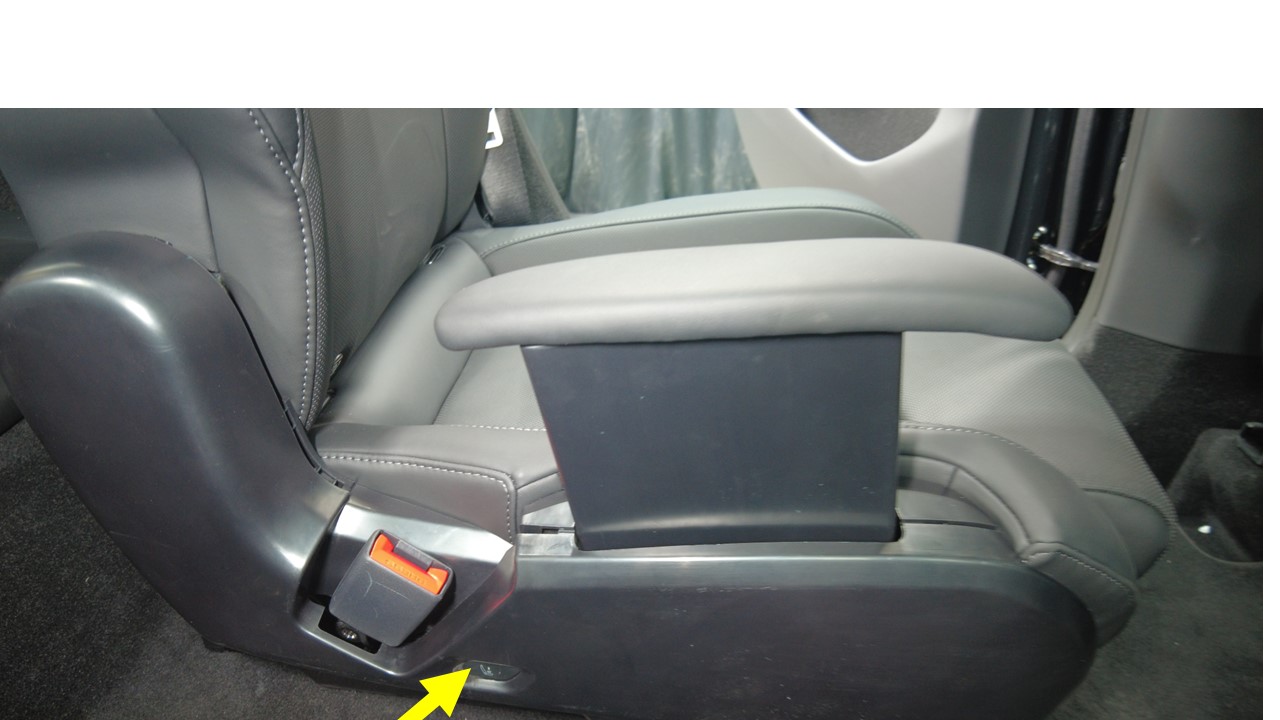

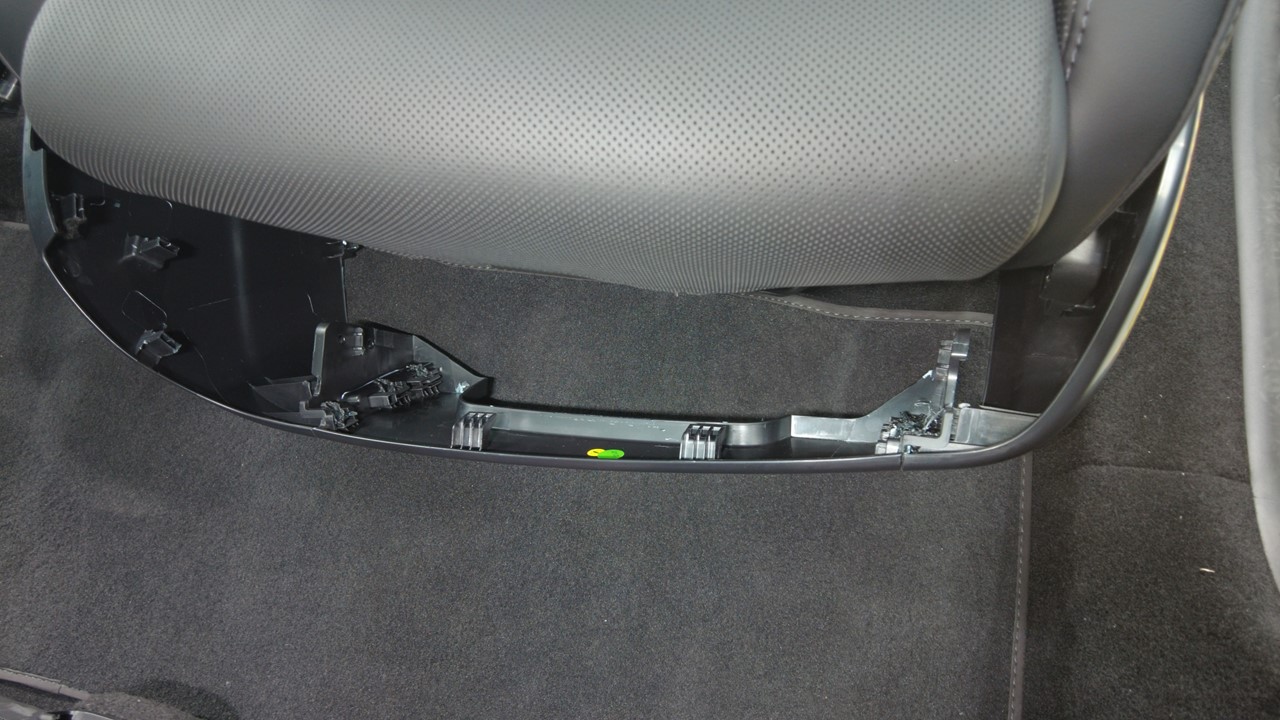

从内侧护板的右下角开始，向外拉动护板以松开后部卡子，然后继续依次松开将内侧护板固定到第二排左侧座椅的所有卡子（21 个）。
注
操作过程中请注意以下几点：
由于操作空间有限，请使用带 90 度尖嘴的塑料撬具辅助拆卸。
如果撬具在侧护板表面打滑，请在尖嘴上缠绕胶带。
缓缓地逐步操作，以免造成损坏。

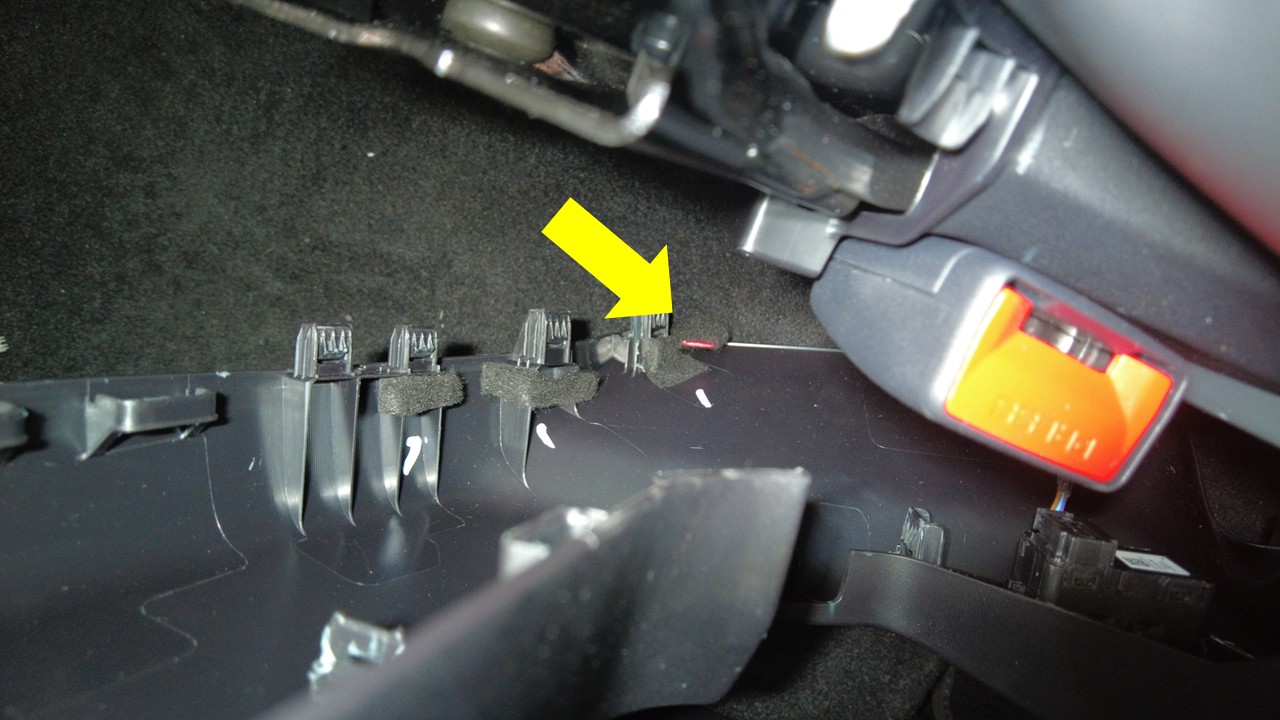

断开第二排左侧扶手开关连接器。

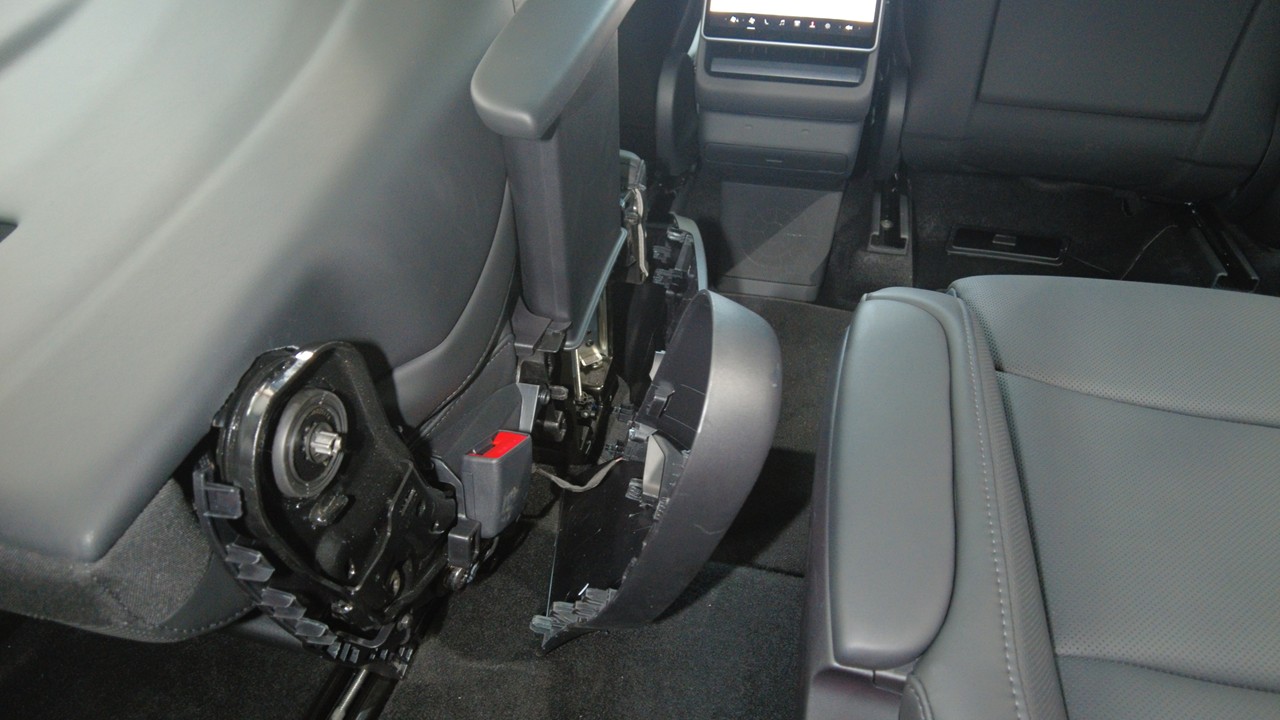

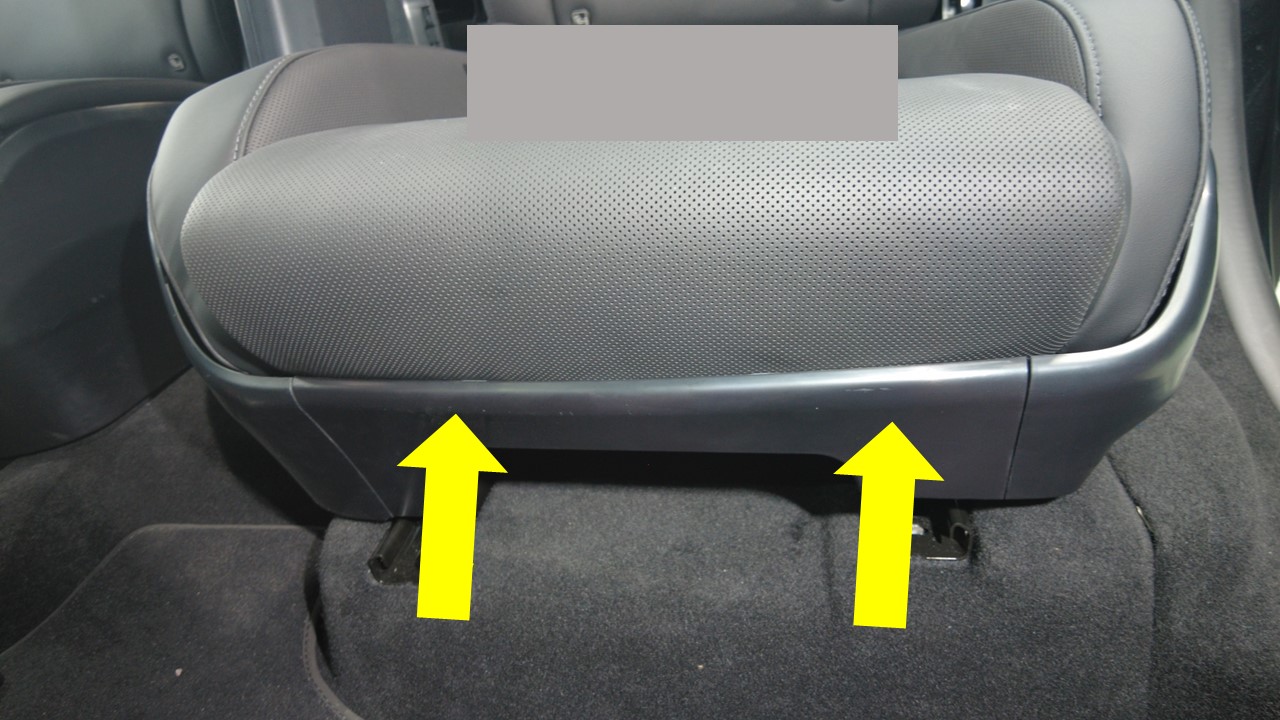

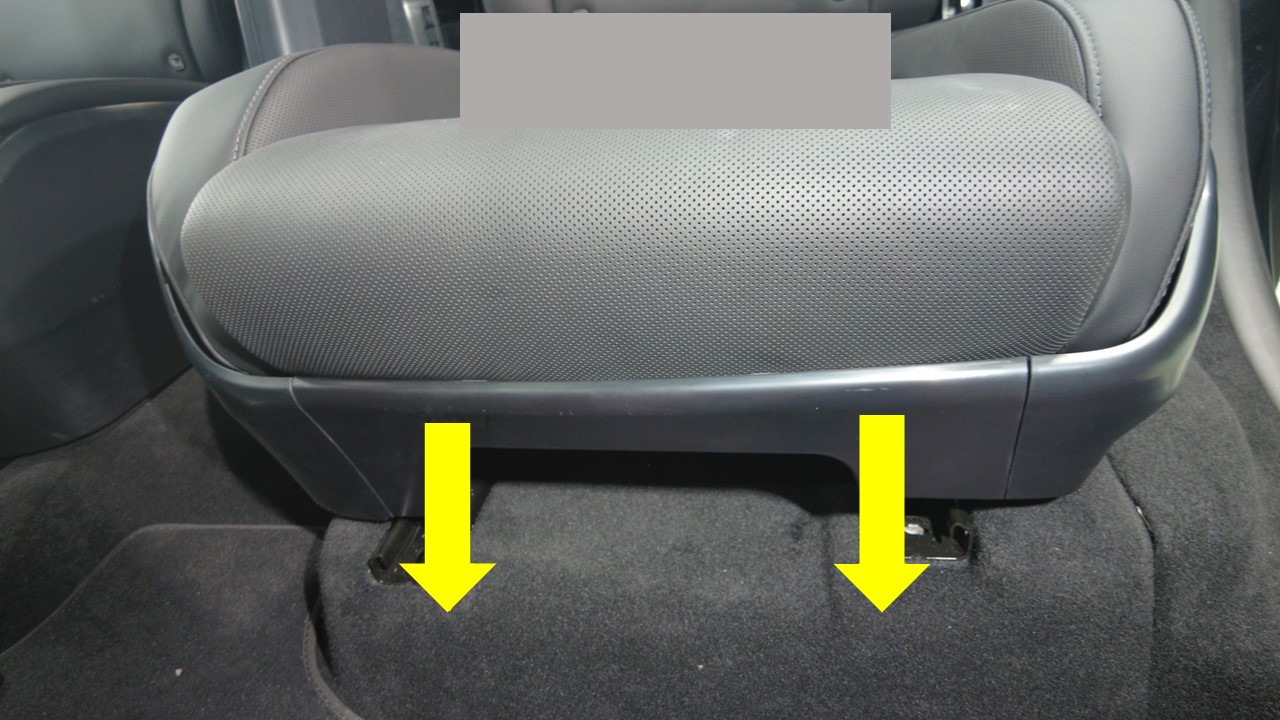

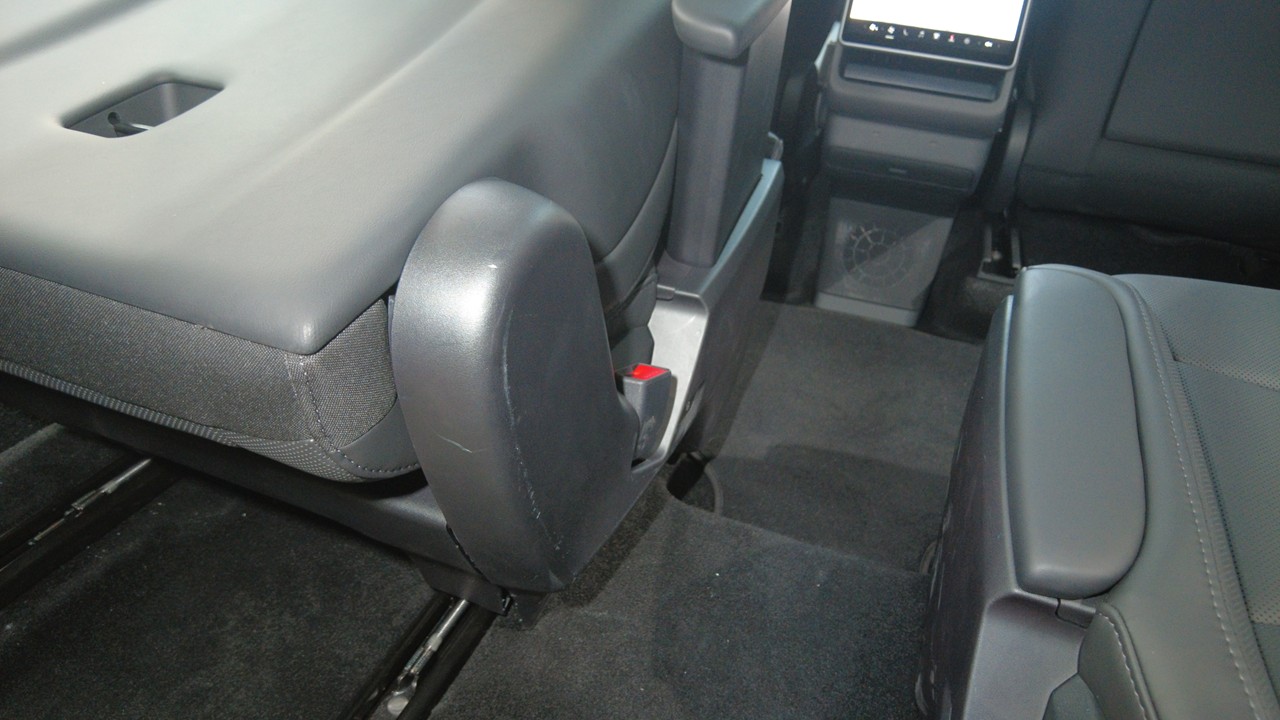

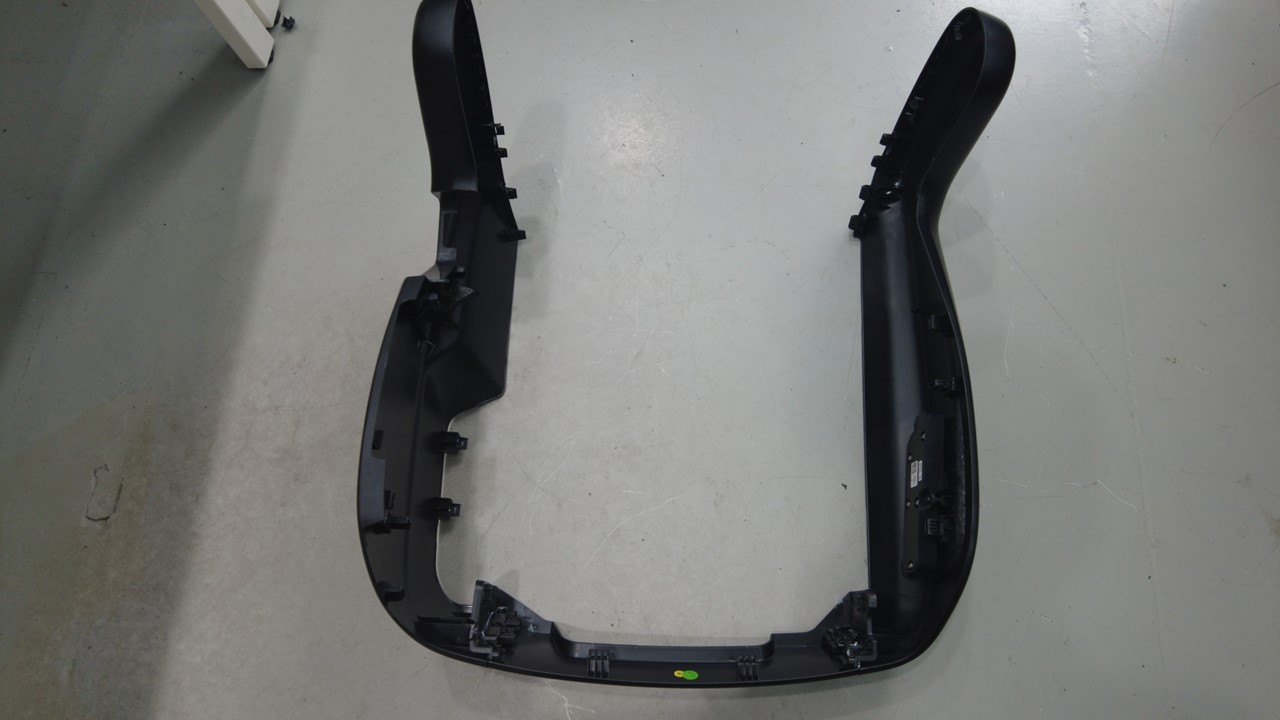

松开将前侧护板固定到第二排左侧座椅的挂钩（2 个），然后拆下侧护板总成。

注
拆卸时，注意请勿损坏座椅外观。

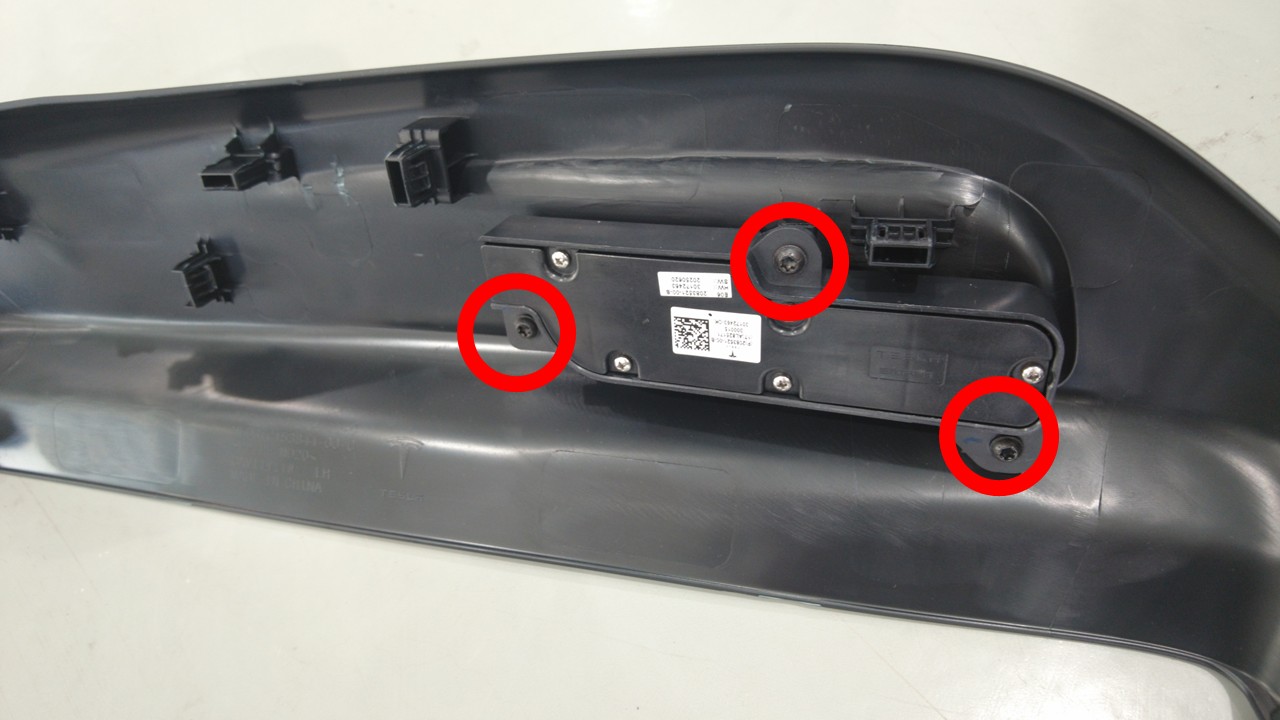

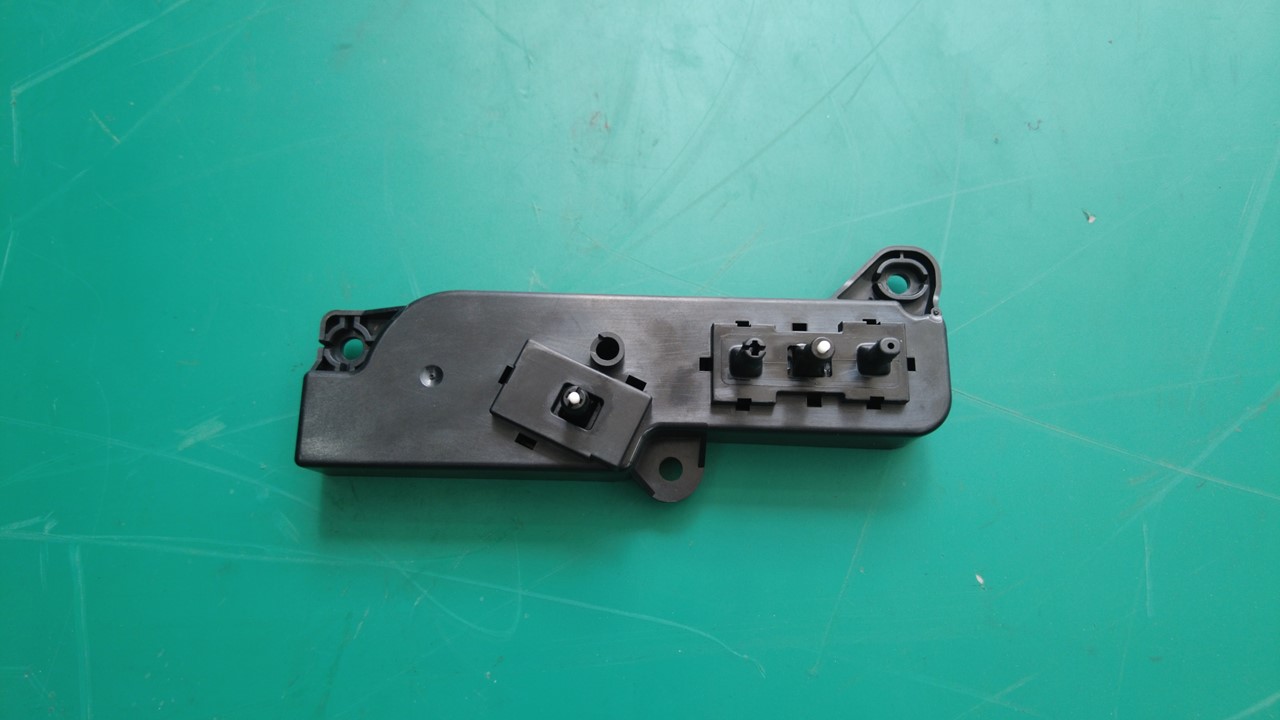

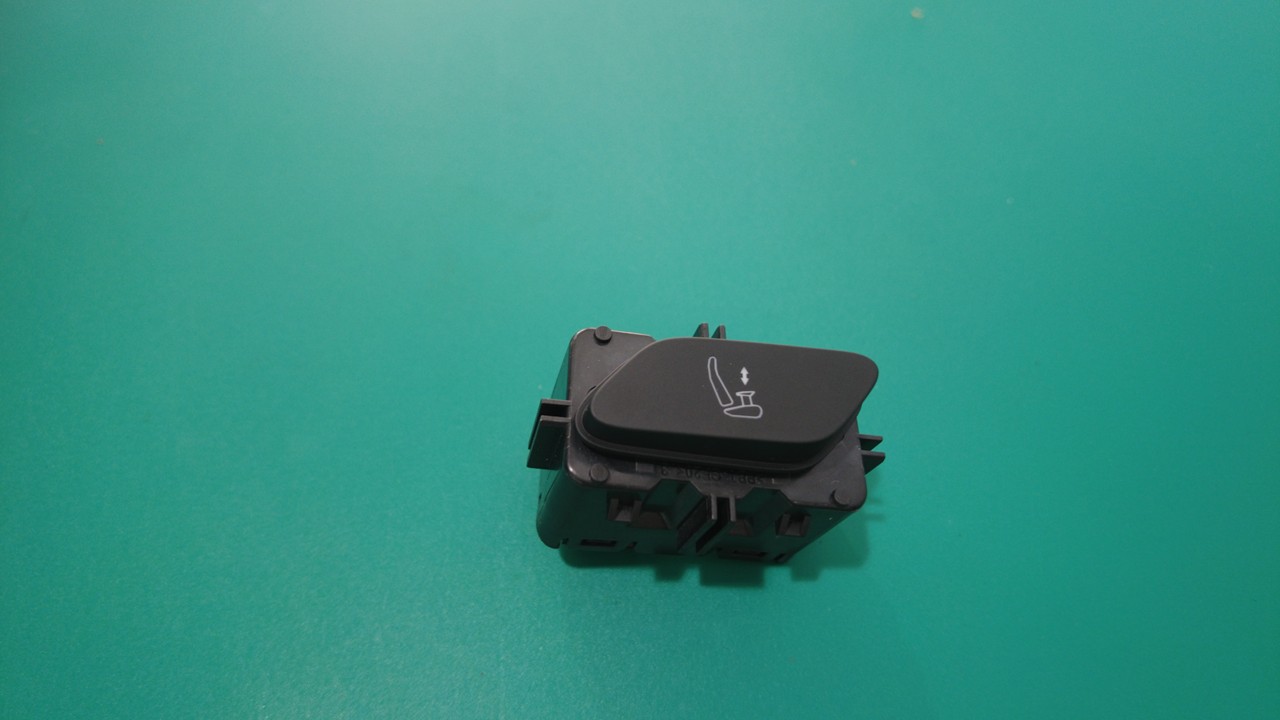

拆下将座椅开关固定到第二排左侧座椅侧护板总成的螺钉（3 个），然后将开关从总成上分离。
TIp
推荐使用以下工具

梅花 T20 套筒

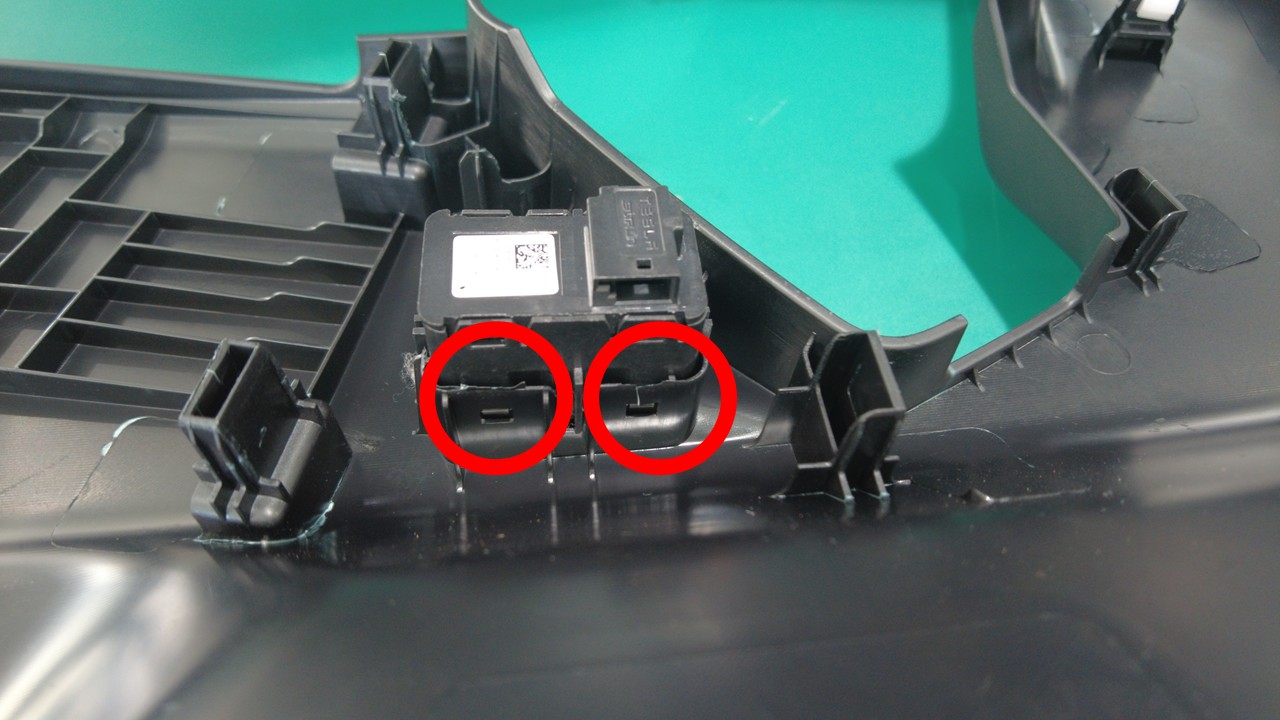

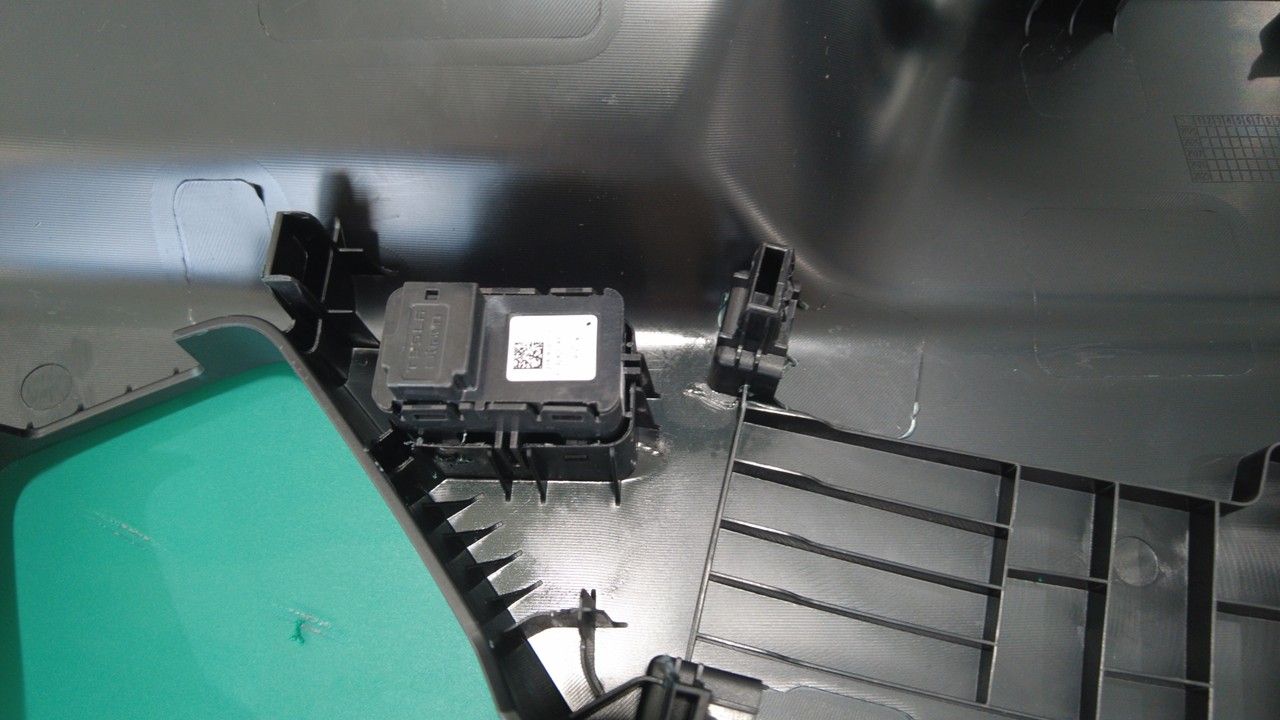

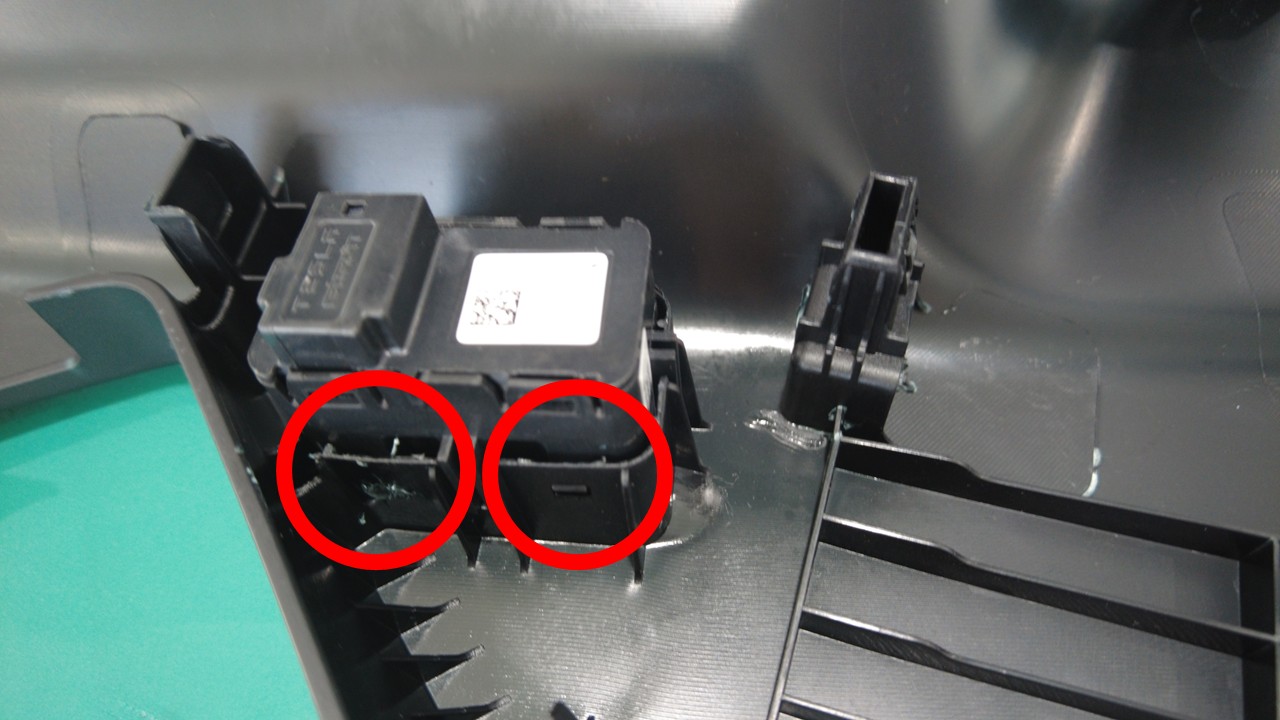

松开将扶手开关固定到第二排左侧座椅侧护板总成的卡子（4 个），然后向内推动开关，将其从总成上分离。
