约束控制模块 ((拆卸和更换))

校正代码 2020010302 FRT 1.44 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-28: 添加了“拆卸约束控制模块 (RCM) 前请先确认其已禁用”的说明。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果处理不当,辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
在执行任何辅助约束系统 (SRS) 相关维修时,务必断开 12V/低压电源。如果车辆的 12V/低压电源未断开,而约束控制模块被拆下或受到干扰,则可能导致车辆的气囊展开。

拆卸

  1. 拆下约束控制模块。请参阅 约束控制模块 ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    拆卸约束控制模块前请先确认其已禁用。

安装

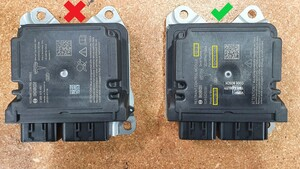

  1. 根据当地法律规定确认新的约束控制模块零件号是否正确。
  2. 安装约束控制模块。请参阅 约束控制模块 ((拆卸和安装))
  3. 重新安装车辆软件。请参阅 软件重新安装 - 触摸屏
  4. 解锁车辆网关。请参阅 网关(解锁)
  5. 在触摸屏上,点击Safety & Restraints > Airbags > RCM > Post Replacement Tasks,点击Run以启动例行程序。
  6. 退出“维护模式”。请参阅 维护模式
  7. 执行前照灯调节并验证车辆工况。
    Informational PurposesAn informational icon, calling your attention
    将对应校正代码作为一项单独的工项添加至“服务工单”中。
