杯托次总成 - 第二排（Model Y L） ((拆卸和更换))

校正代码 15190202402 FRT 0.36 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第二排杯托总成，然后将 USB 双内接端口集线器从杯托总成上拆下。请参阅 USB 集线器 - 中控台 - 一组（Model Y L） ((拆卸和更换))。

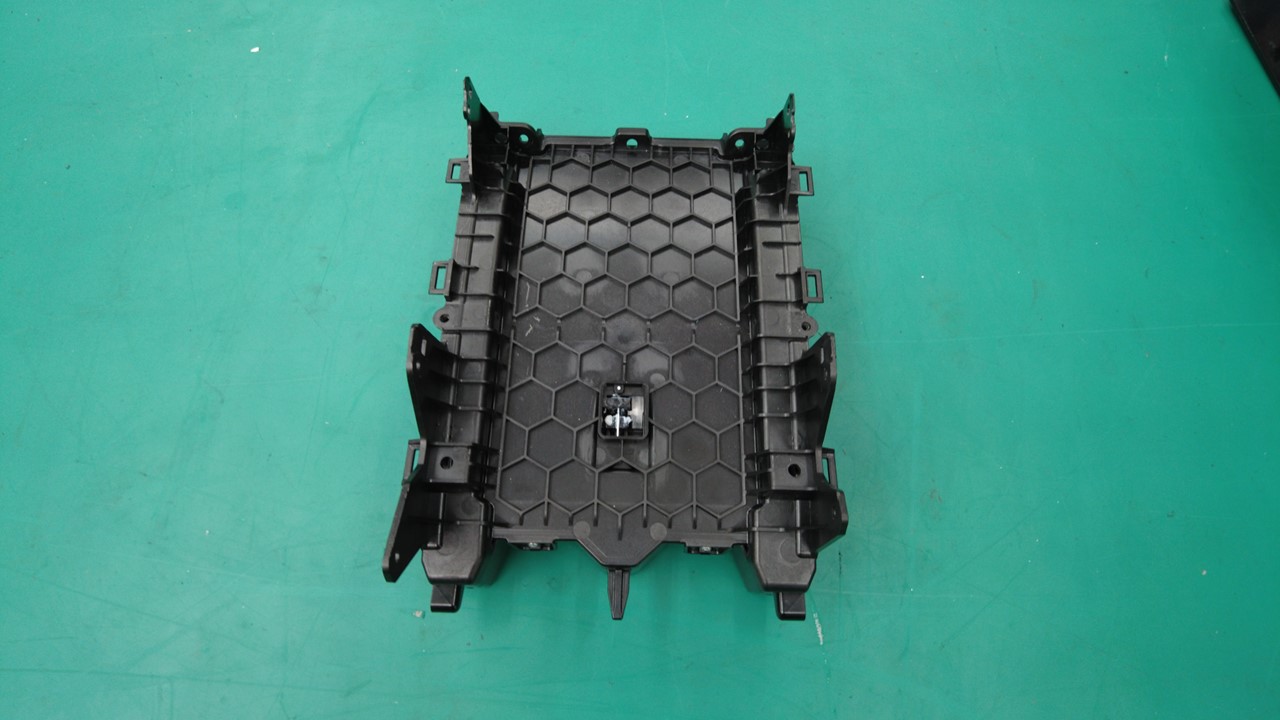

  2. 拆下将杯托次总成固定到后端上部盖板的螺钉（6 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 轻轻向外拉动盖板，然后松开锁片（6 个），将杯托次总成从后端上部盖板上拆下。

安装

  1. 轻轻向外拉动盖板，然后对齐定位销（3 个）并紧固锁片（6 个），将杯托次总成安装到后端上部盖板上。
  2. 安装将杯托次总成固定到后端上部盖板的螺钉（6 个）。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 将 USB 双内接端口集线器安装到杯托总成上，然后将第二排杯托总成安装到车辆上。请参阅 USB 集线器 - 中控台 - 一组（Model Y L） ((拆卸和更换))。
