制动卡钳 - 前 - 左 - 无制动片 ((拆卸和安装))
校正代码
3301011401
FRT
0.60
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-19: 更新了程序的主要内容。
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。
拆卸
- 将车辆停至双柱举升机上。请参阅 举升车辆 - 双柱举升机。
- 打开 LH 前车门，降下车窗。
- 拆下 LH 前轮毂。请参阅 轮毂总成（拆卸和安装）。
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 在左前制动钳区域下方放置机油排放容器。
-
拆下将左前制动软管支架固定到转向节的螺栓。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 10 毫米套筒扳手
- 棘轮/扭矩扳手
-

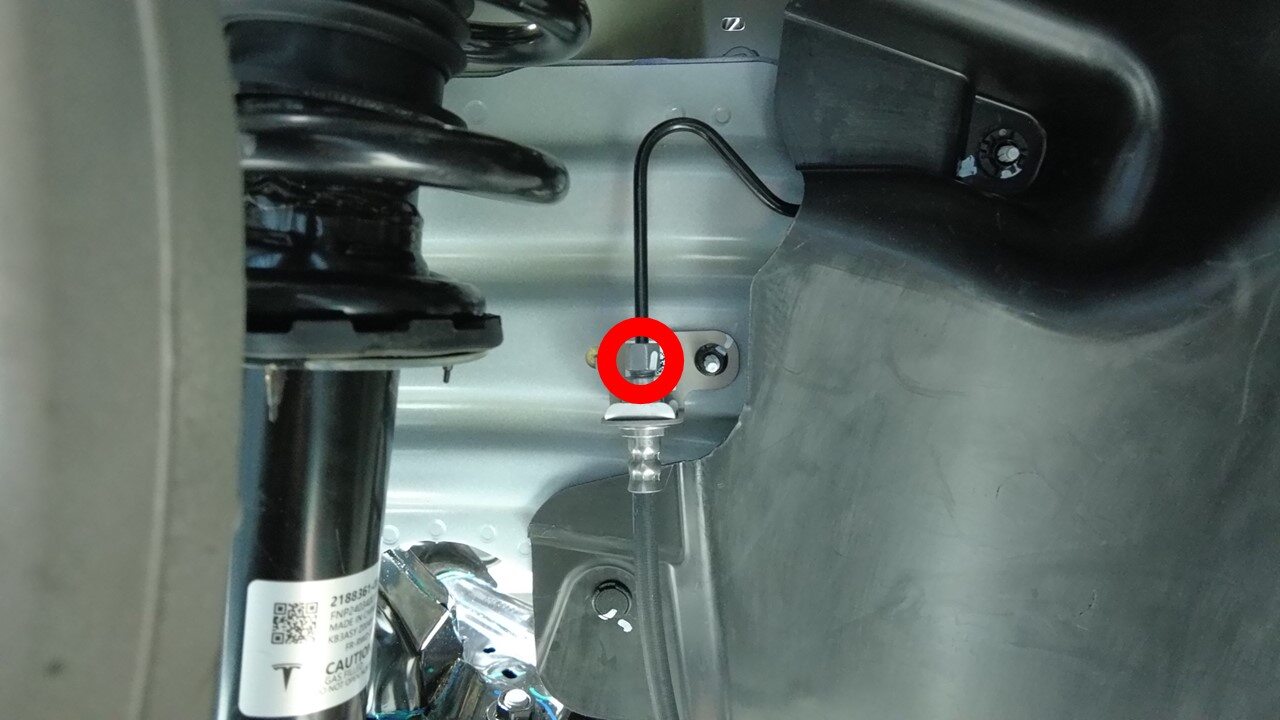

拆下将左前制动管路固定到左前制动软管的螺母。
注用废液容器收集任何流失的制动液。TIp推荐使用以下工具
- 12 mm 12 pt combination wrench
-
拆下将左前制动软管固定到车辆的螺母。
TIp推荐使用以下工具
- 4 英寸加长件
- 10 毫米深套筒
- 棘轮/扭矩扳手
-
拆下并弃用将左前制动钳固定到转向节的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 外梅花套筒 E18
- 断路器杆
- 3/8 英寸至 1/2 英寸适配器
- 棘轮/扭矩扳手
- 将制动钳从车辆上拆下。
安装
-
安装新的螺栓（2 个），将左前制动钳固定到转向节。
94 Nm (69.3 lbs-ft)TIp推荐使用以下工具- 无绳棘轮/冲击钻
- 外梅花套筒 E18
- 断路器杆
- 3/8 英寸至 1/2 英寸适配器
- 棘轮/扭矩扳手
-
安装将左前制动软管固定到车辆的螺母。6 Nm (4.4 lbs-ft)TIp推荐使用以下工具
- 4 英寸加长件
- 10 毫米深套筒
- 棘轮/扭矩扳手
-
安装将左前制动管路固定到左前制动软管的螺母。16 Nm (11.8 lbs-ft)TIp推荐使用以下工具
- 12 mm 12 pt combination wrench
-
安装将左前制动软管支架固定到转向节的螺栓。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 10 毫米套筒扳手
- 棘轮/扭矩扳手
- 取走左前制动钳下方的机油排放容器。
- 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
- 启用“维护模式增强版”。请参阅 维护模式增强版。
- 排放左前制动器。请参阅 制动液排气 - 一个制动卡钳 ((拆卸和更换))。
- 执行车轮转向钢度测试：在触摸屏上，点击，点击Run，然后等待例行程序完成。
- 退出“维护模式”。
- 安装 LH 前车轮。请参阅 轮毂总成（拆卸和安装）。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
-
进行试驾，确保制动踏板触感及性能正常。
注将维修后试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
