线束 - 驾驶位座椅（Model Y L） ((拆卸和更换))

校正代码 17103000002 FRT 0.84 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

拆下驾驶位座椅总成。请参阅第一排座椅总成 - 左 ((拆卸和安装))
拆下驾驶位座椅靠背面板。请参阅保护壳 - 座椅靠背 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
松开盖住座椅靠背框架 LH 和 RH 下角的顶部板。

注
将盖板拉离金属固定锁片，即可松开盖板。
将驾驶位座椅靠背饰板固定件（4 个）从驾驶位座椅靠背框架上松开。
将座椅蒙皮拉离内侧气囊，以便接触电气连接器；然后下压两个白色锁片，以松开并断开驾驶位座椅内侧气囊电气连接器。
将座椅蒙皮拉离外侧气囊，以便接触电气连接器；然后下压两个白色锁片，以松开并断开驾驶位座椅外侧气囊电气连接器。
断开驾驶位座椅靠背通风扇上的电气连接器。
将电气线束从靠背倾角调节电机连接器上断开。
将电气线束从腰托阀组和电子控制单元 (ECU) 上断开。

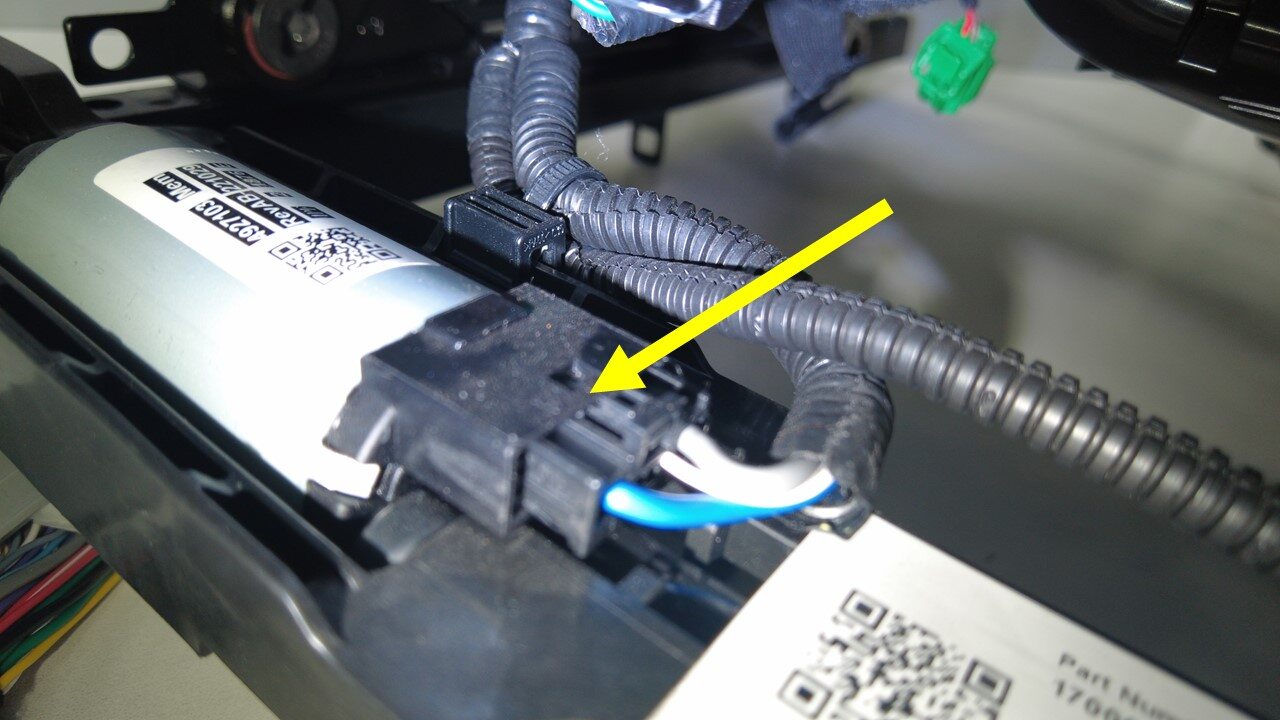

将电气线束从腰托泵连接器上断开。
部分松开将电气线束固定到座椅框架的夹子（6 个）和锁片。
拆卸驾驶位座椅外侧护板。请参阅侧护板总成 - 外侧 - 驾驶位座椅（六座）（拆卸和安装）。

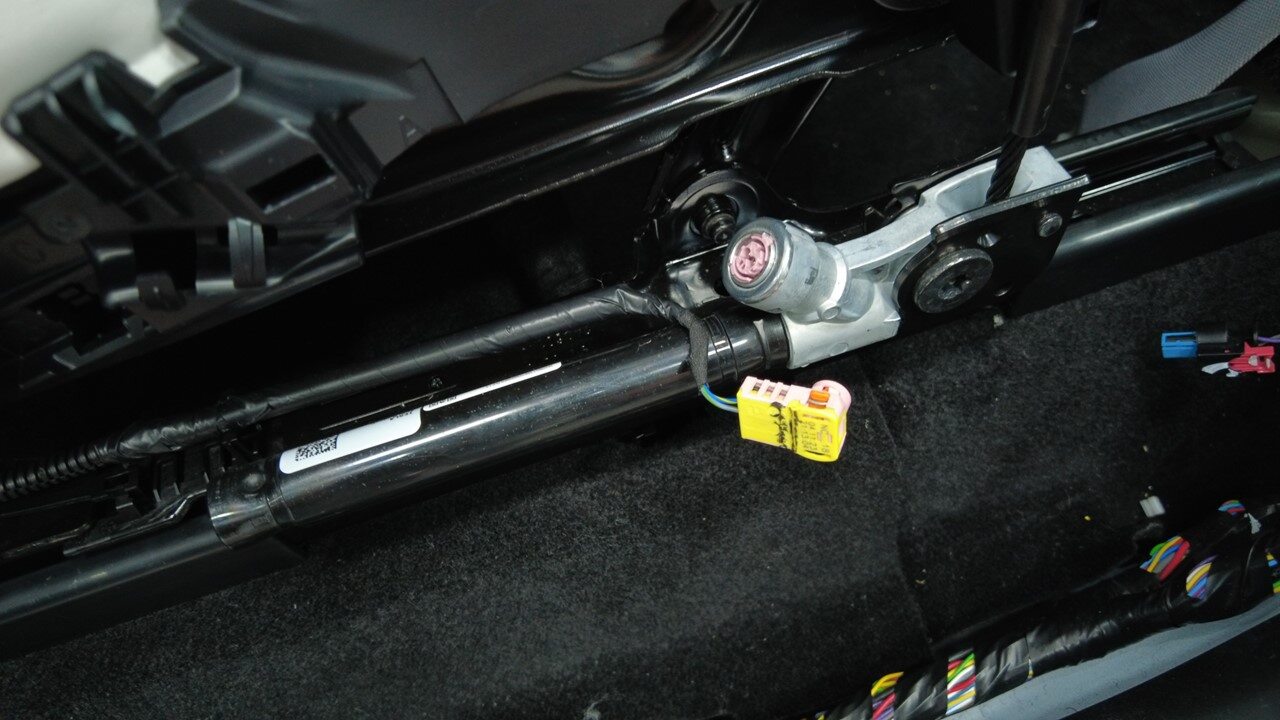

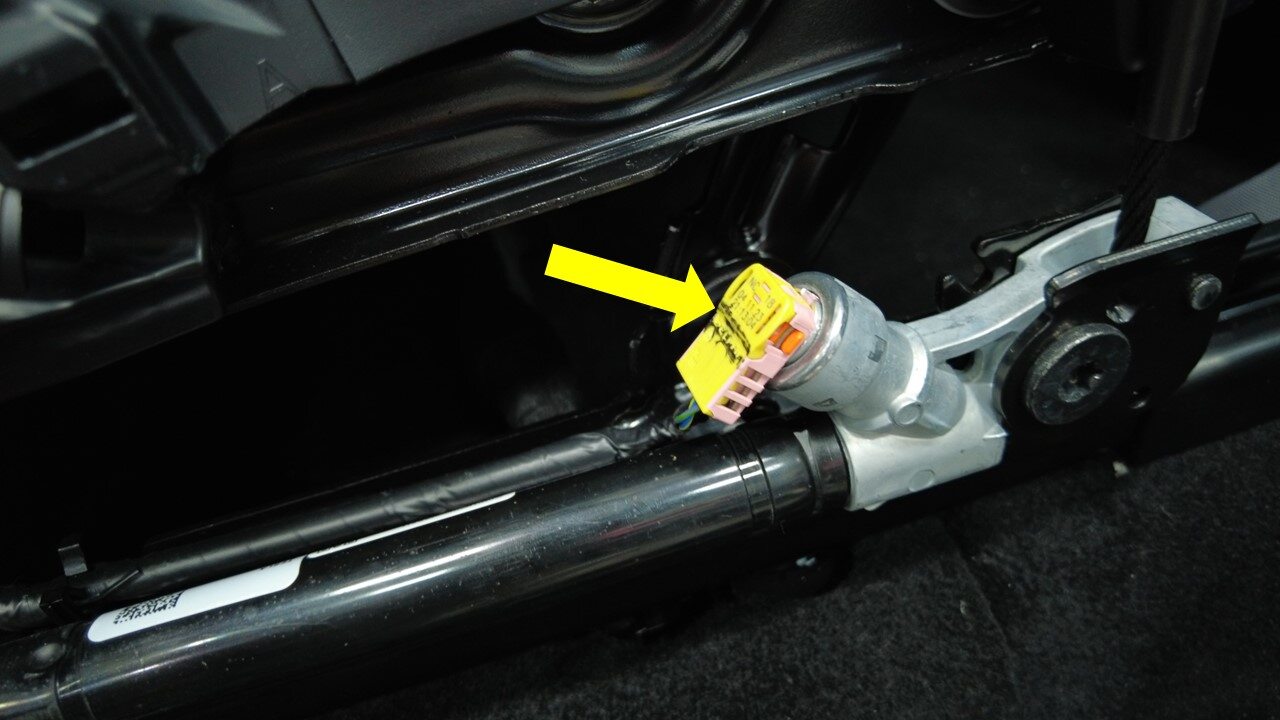

松开安全锁，然后断开驾驶位座椅安全带预紧器连接器。

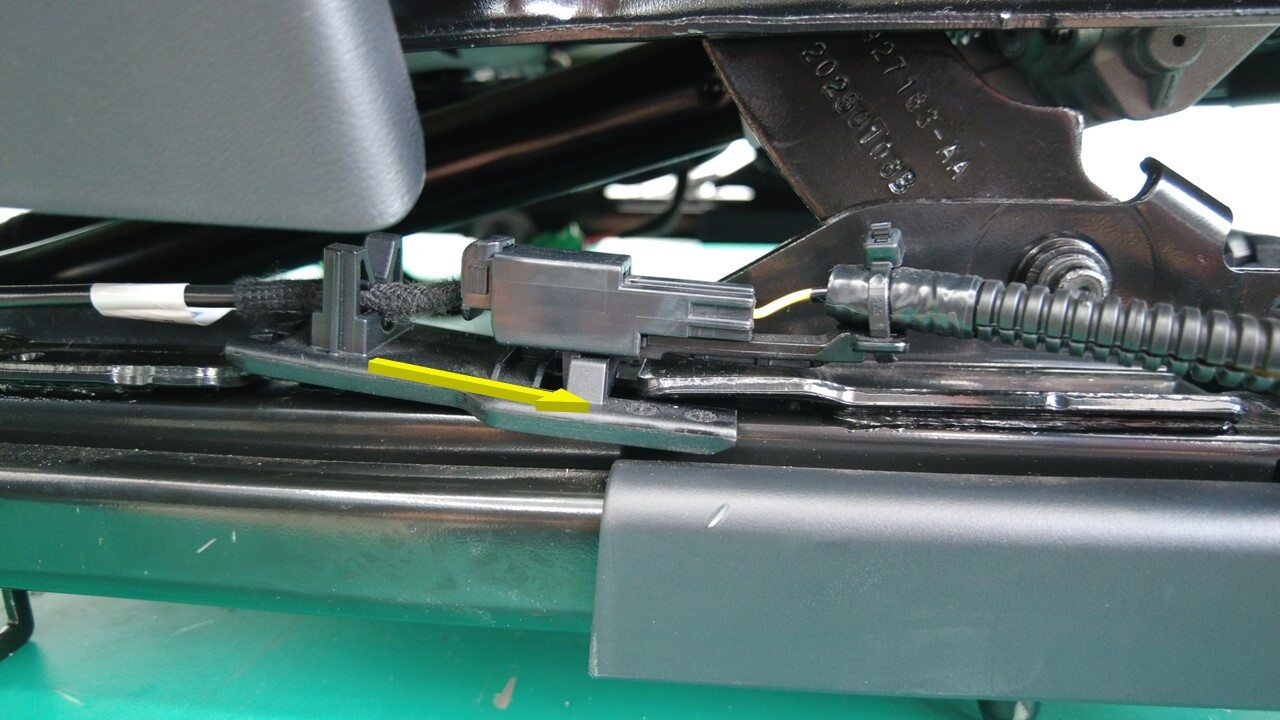

松开线束支架上的安全带预紧器线束。

注

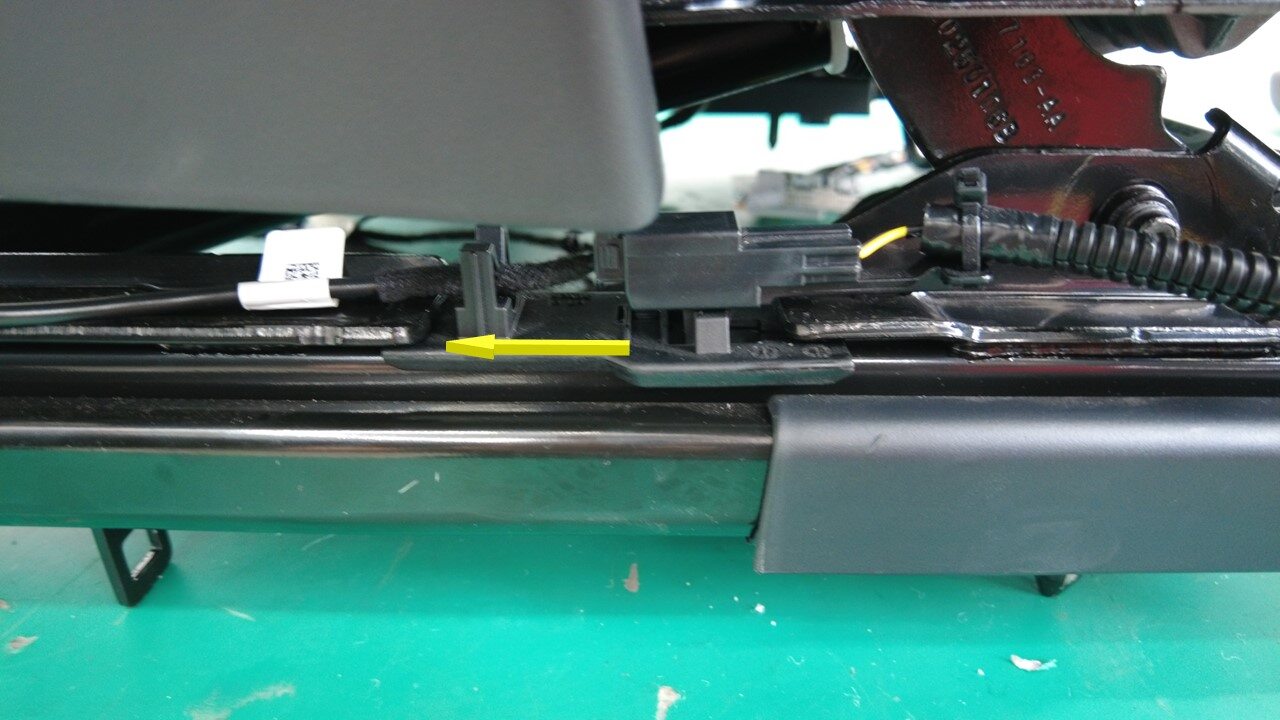

将线束支架向前移动再向后移动，以便拆卸。

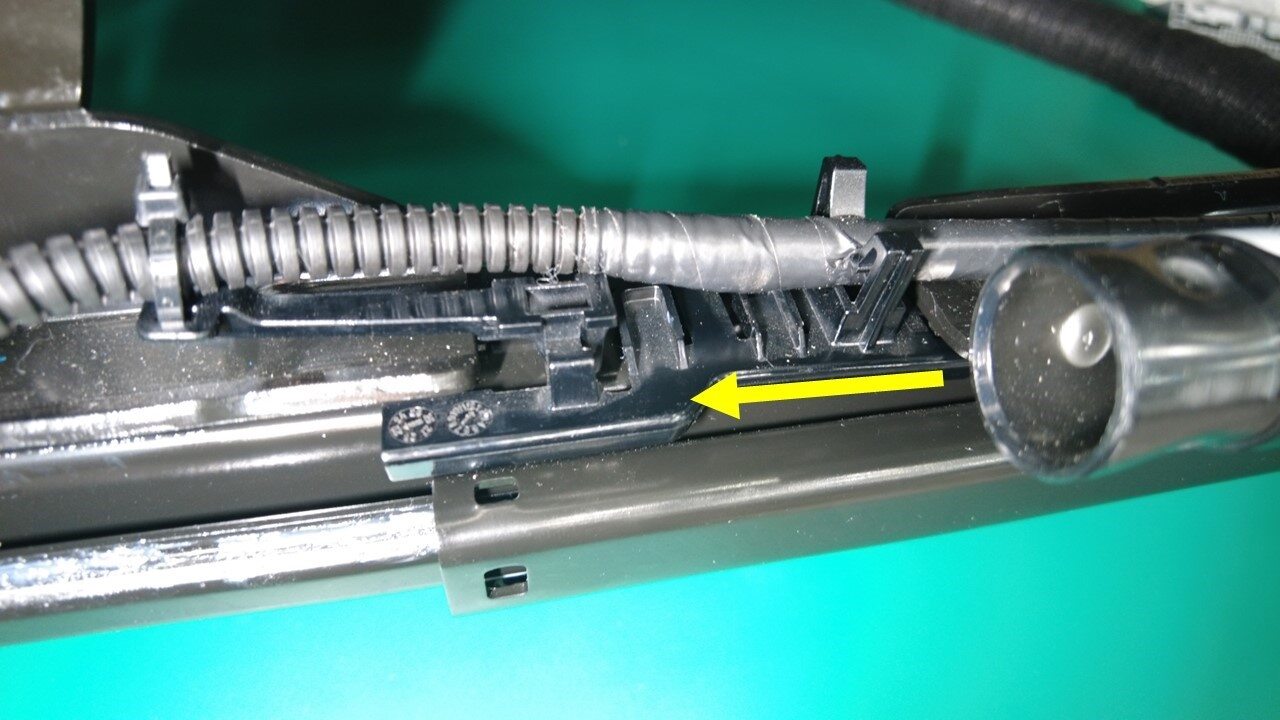

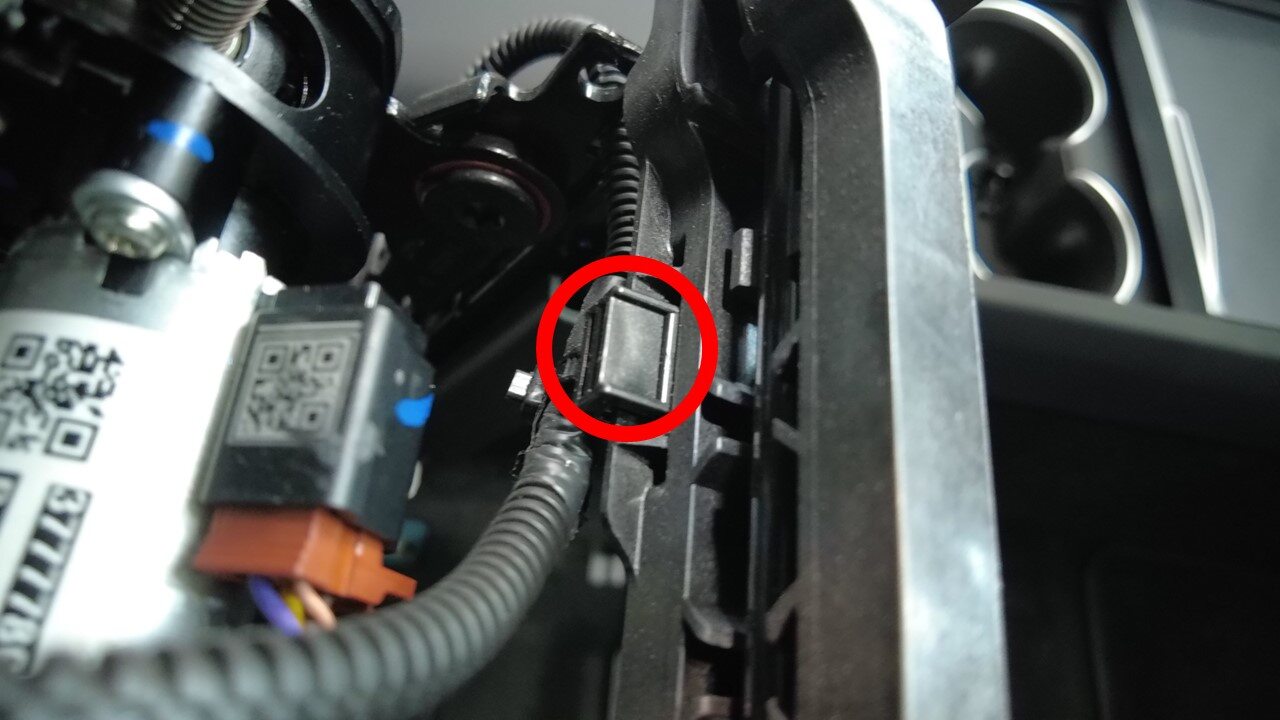

将安全带锁扣线束从座垫框架上松开。

注
将线束支架向前移动再向后移动，以便拆卸。

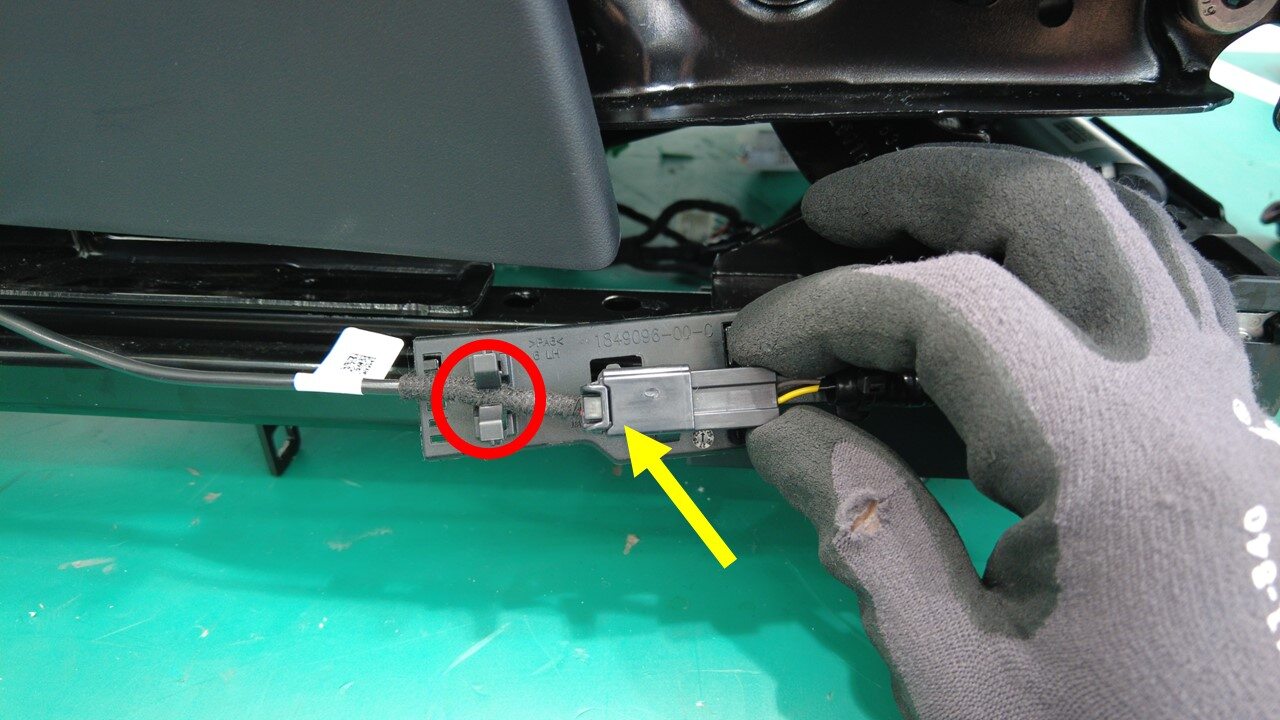

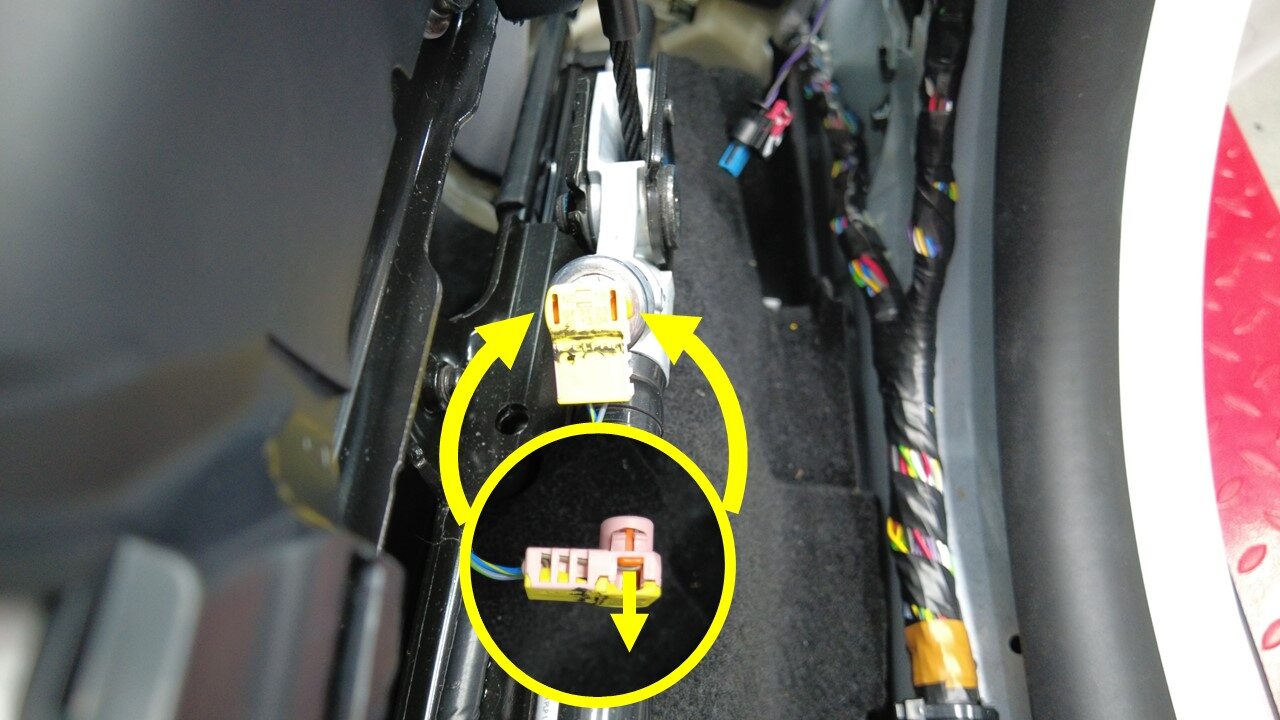

断开安全带锁扣连接器，然后松开卡子和挂钩。

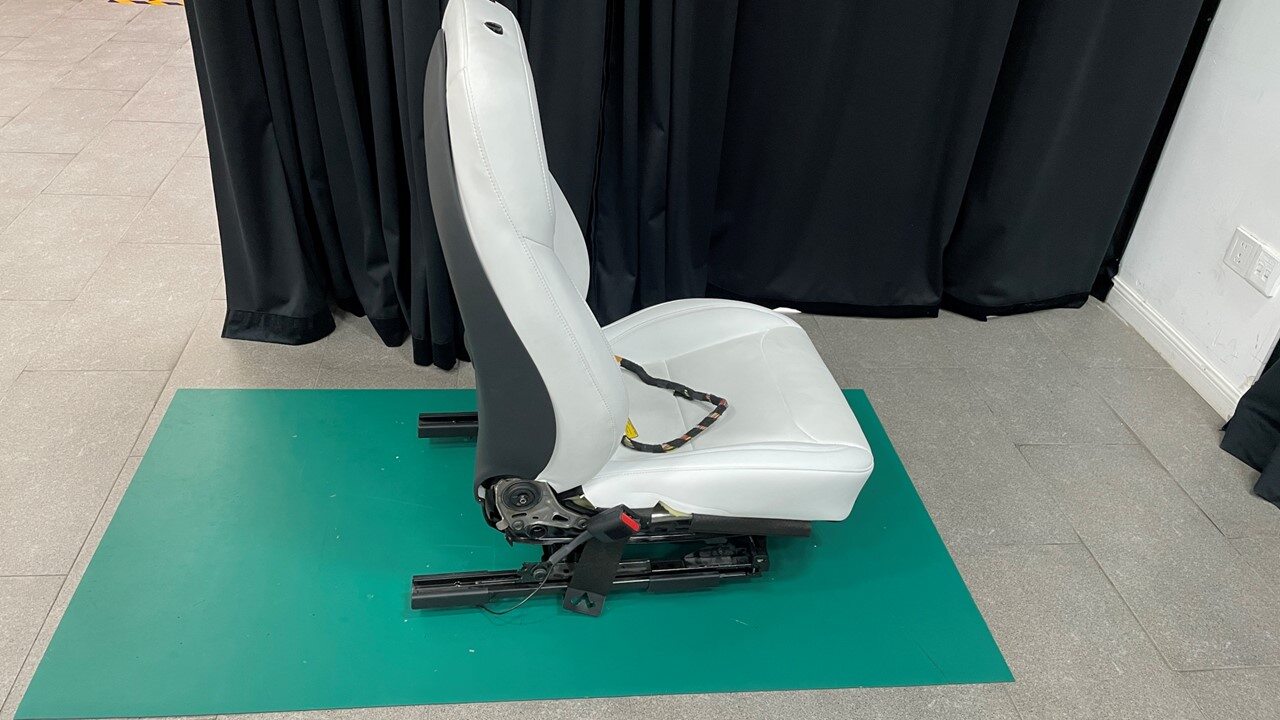

旋转座椅，以接触座垫框架底部。

TIp
防止座垫受损。
断开驾驶位座垫延伸件电机连接器。

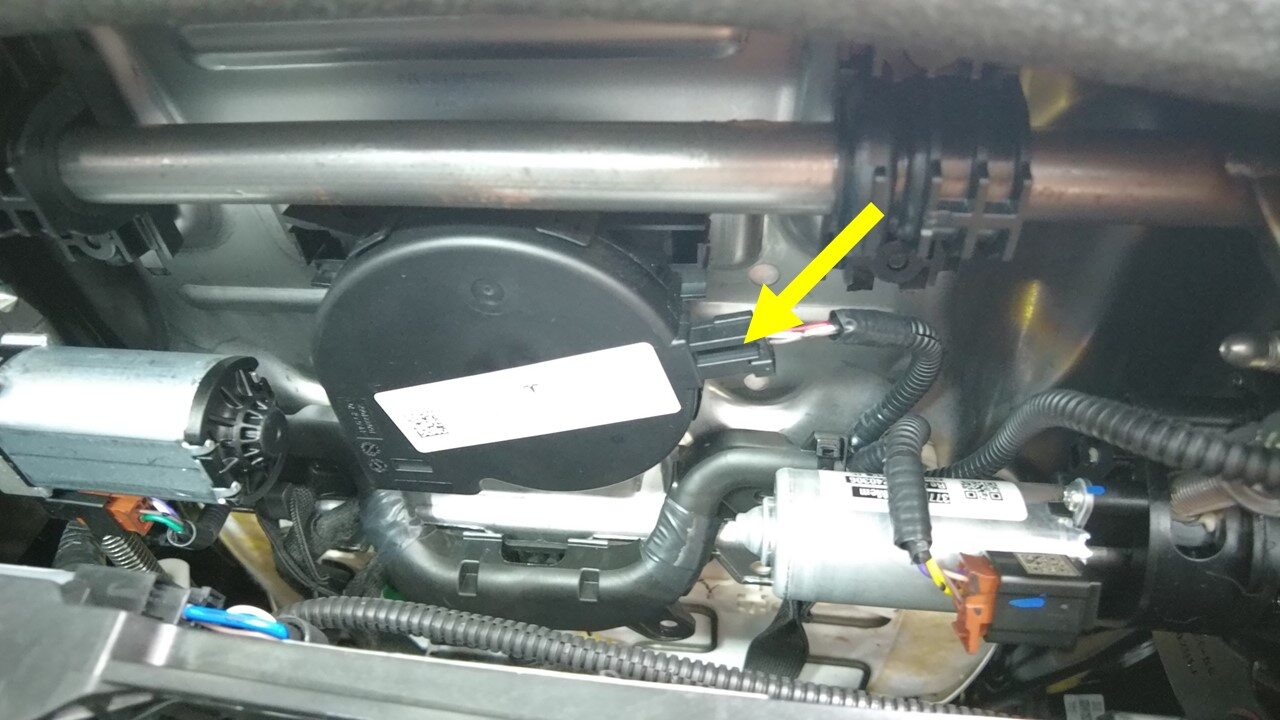

断开驾驶位座垫通风扇连接器。
断开驾驶位座椅靠背加热器连接器。
断开驾驶位座垫加热器连接器。
断开驾驶位座椅占用传感器连接器，然后将线束置于一旁。

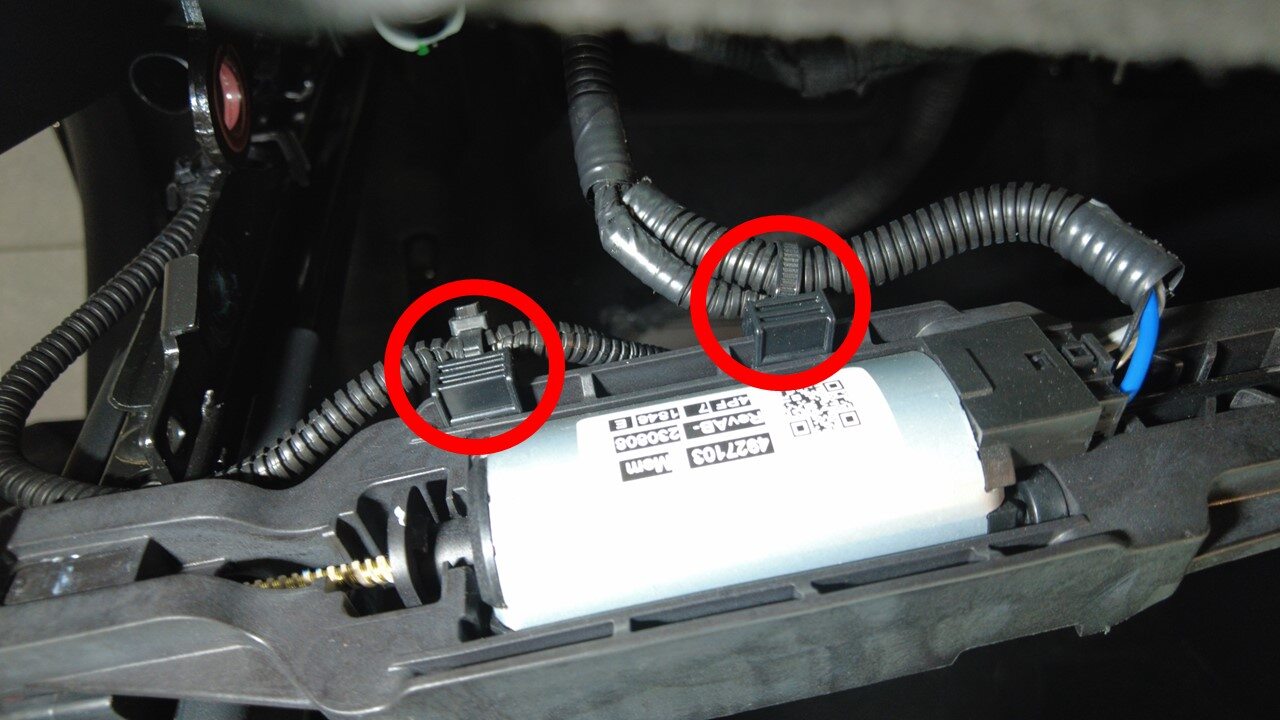

松开将驾驶位座椅滑轨电机线束固定到滑轨电机桥架的夹子（3 个）。

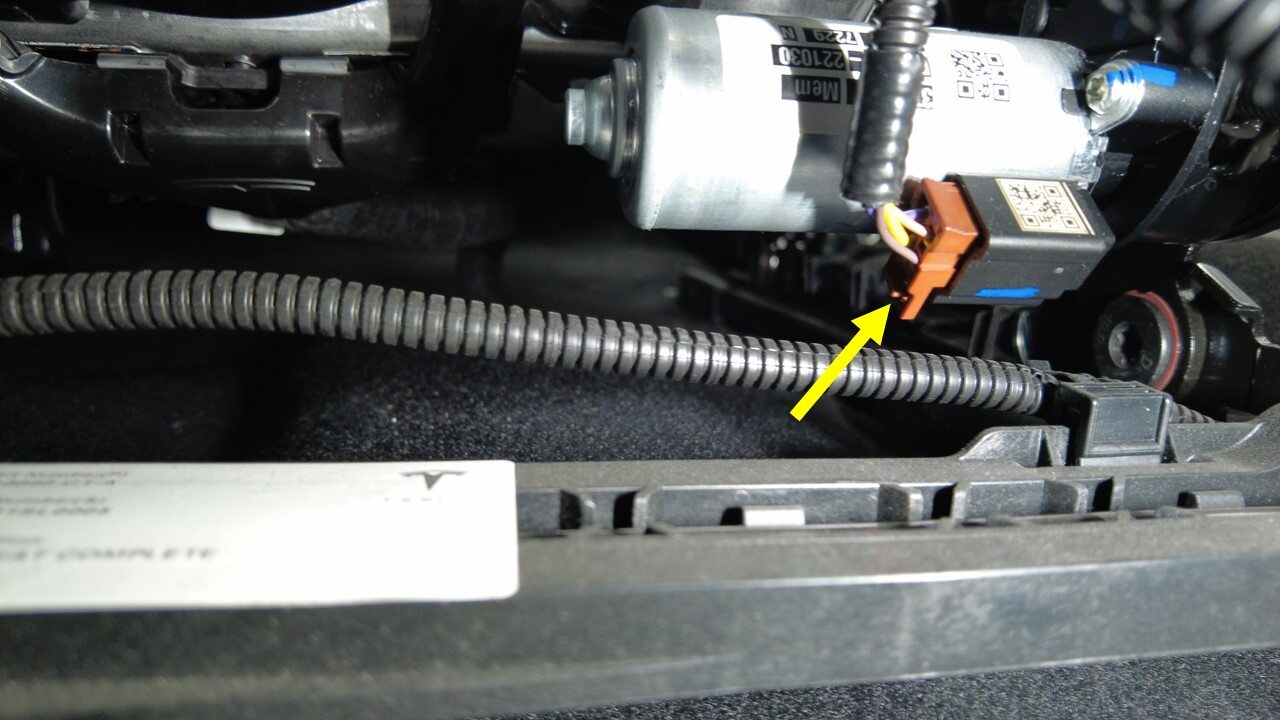

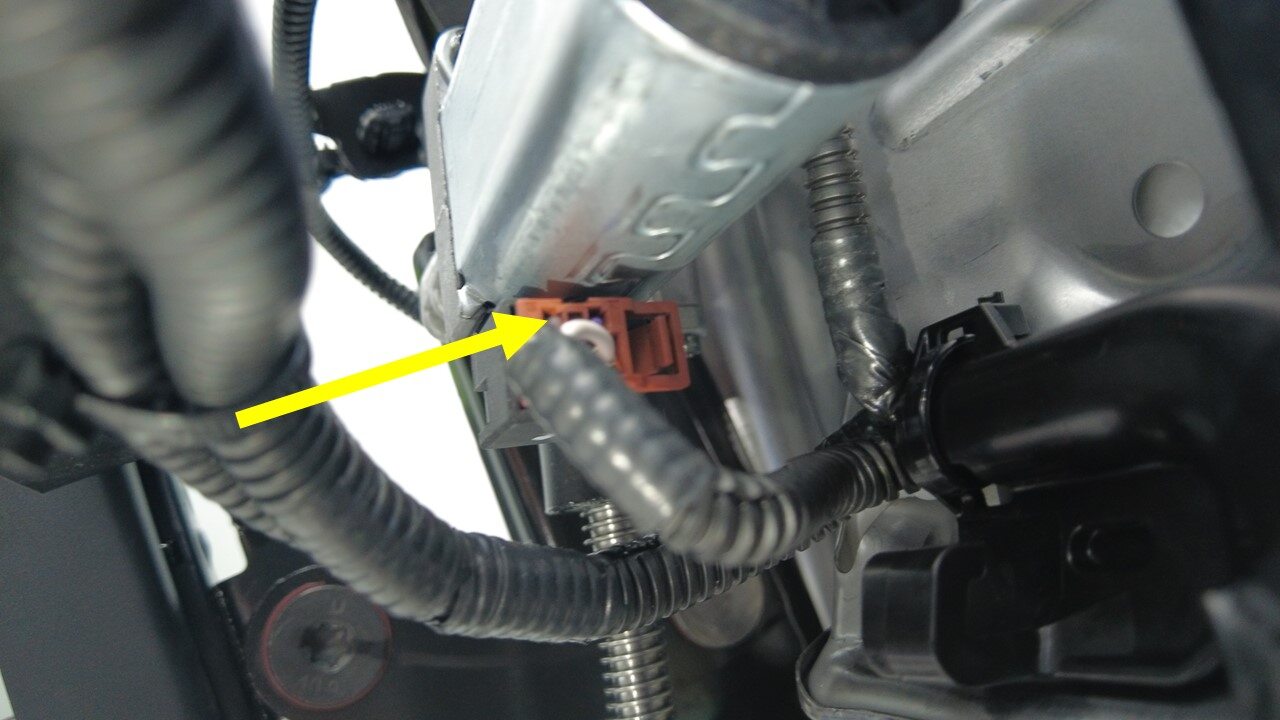

断开驾驶位座椅滑轨电机连接器。

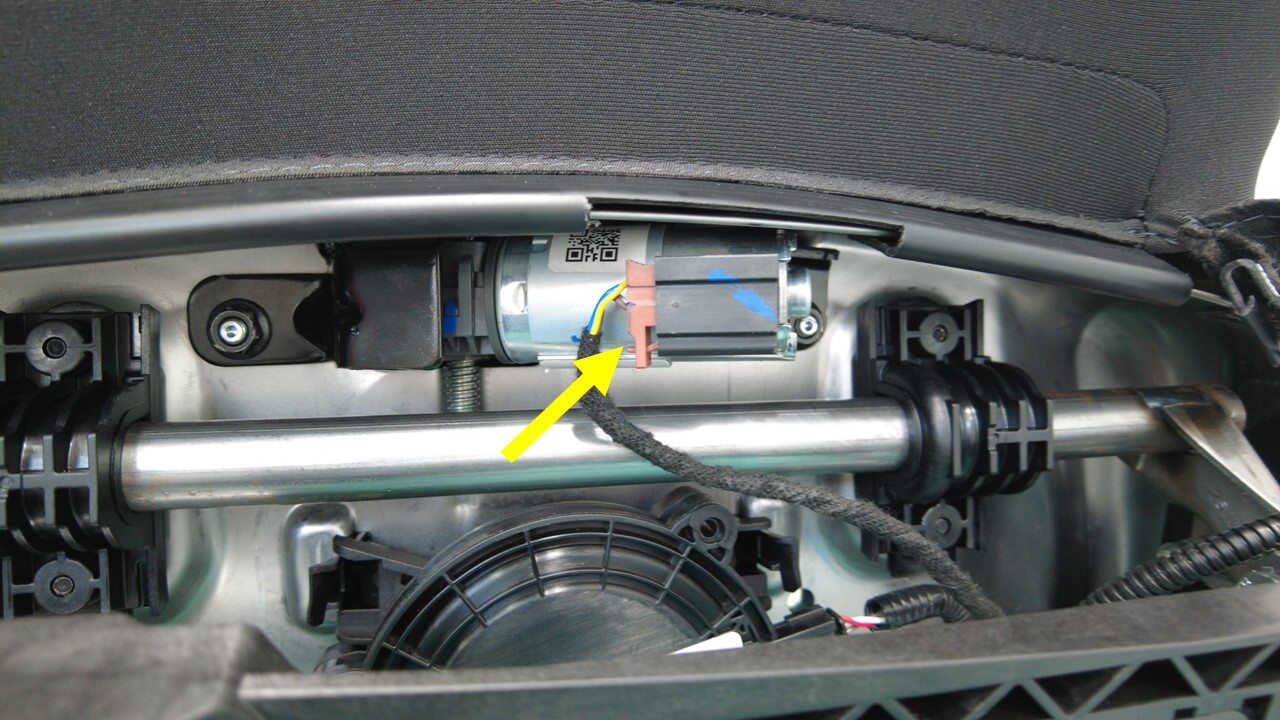

断开驾驶位座椅倾斜电机连接器。
断开驾驶位座椅高度调节器电机连接器。
拆下将线束固定到驾驶位座椅底部的夹子（位于座垫加热器连接器旁）。

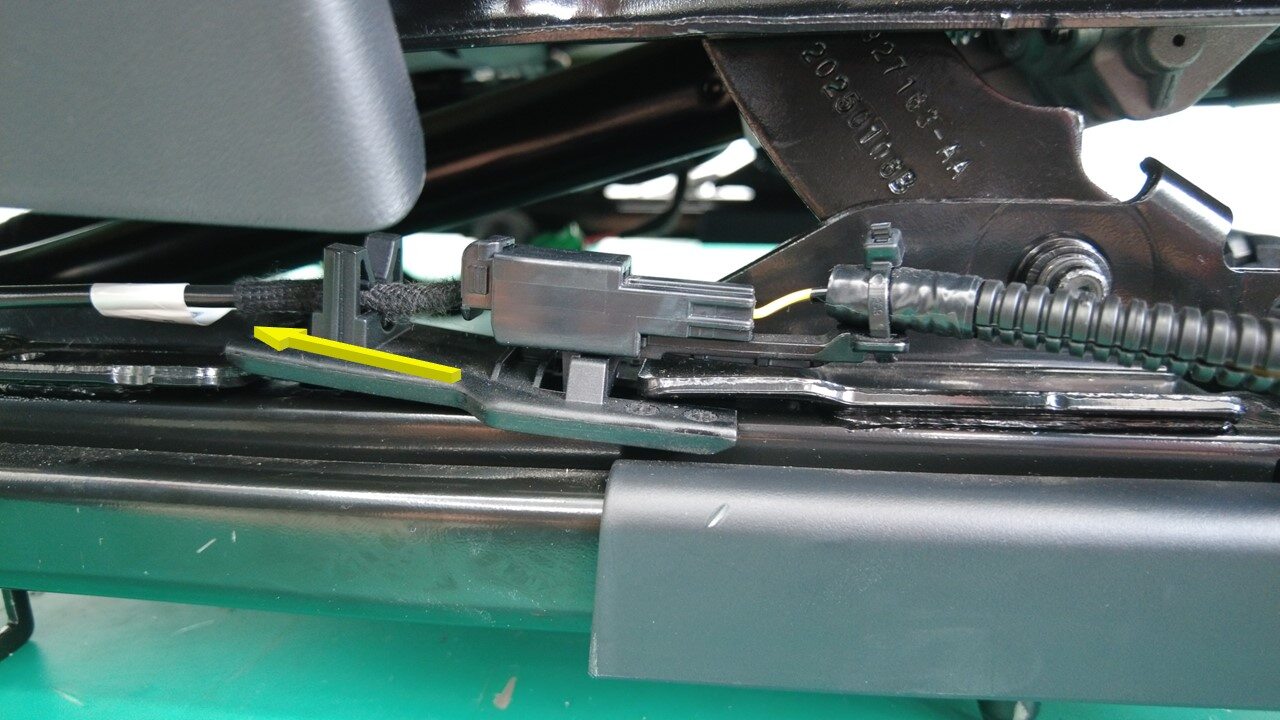

拆下将驾驶位座椅线束固定到座椅外侧滑轨的夹子。

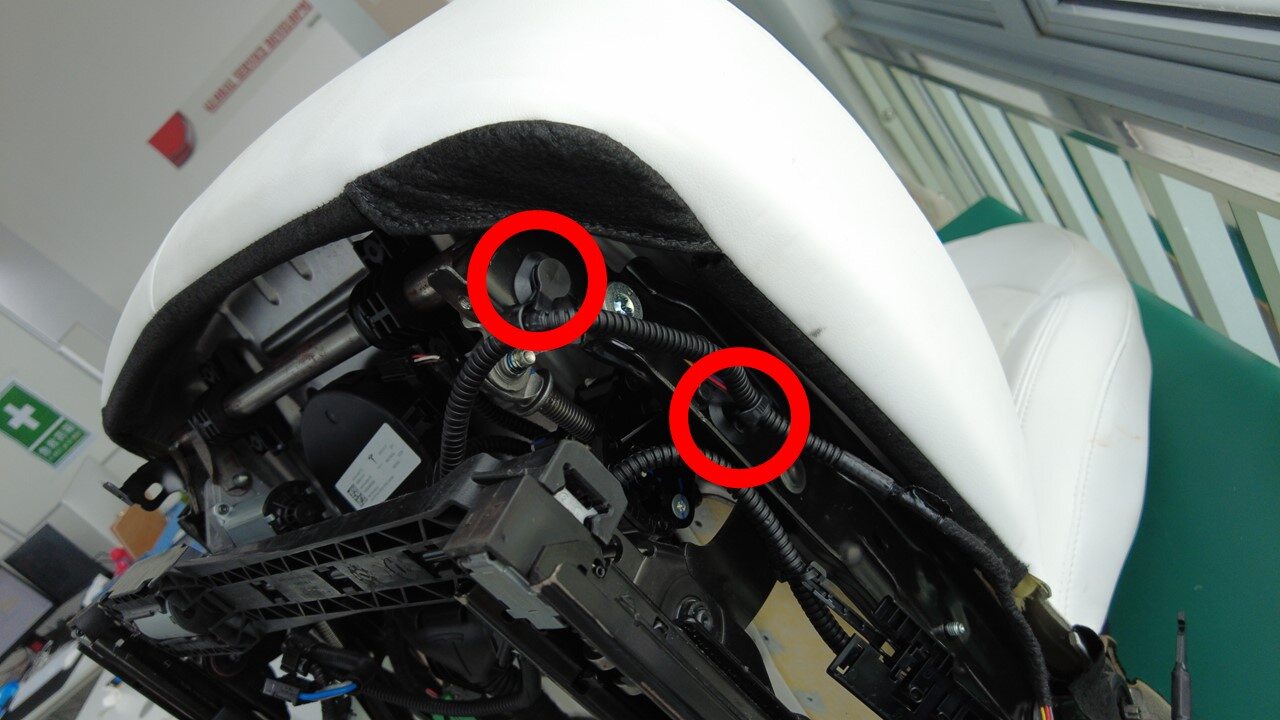

拆卸将驾驶位座椅开关线束固定到座垫框架的夹子（2 个）。

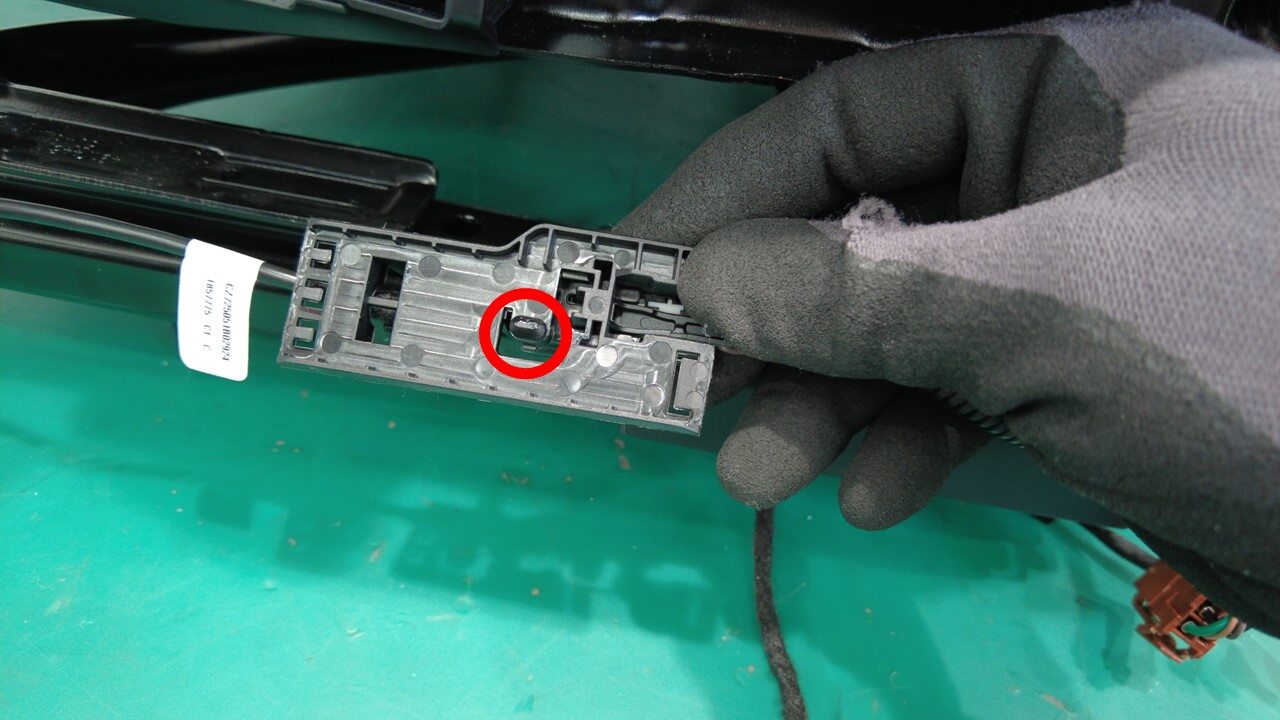

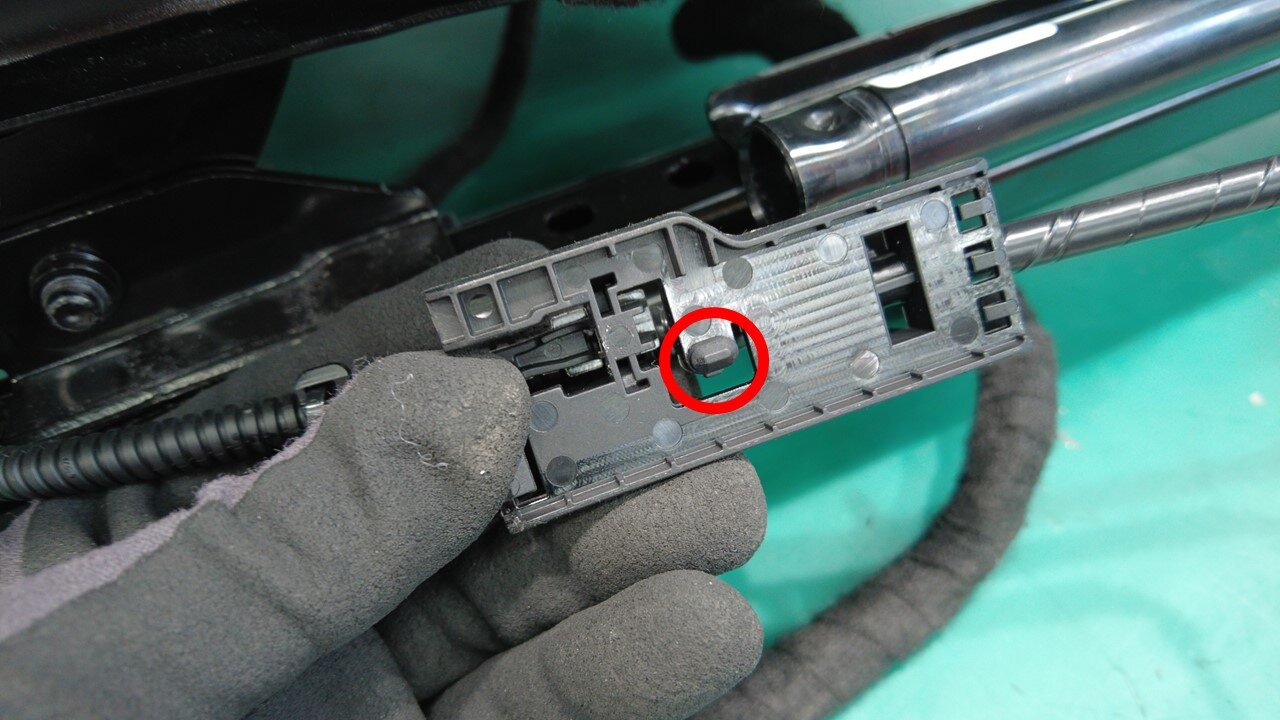

松开卡子（3 个），将座椅线束支架从驾驶位座椅总成上拆下。

注
使用 90 度尖凿松开支架背面的卡子。
将座椅线束总成从座椅框架上拆下。

注
确保线束分支未受阻。

安装

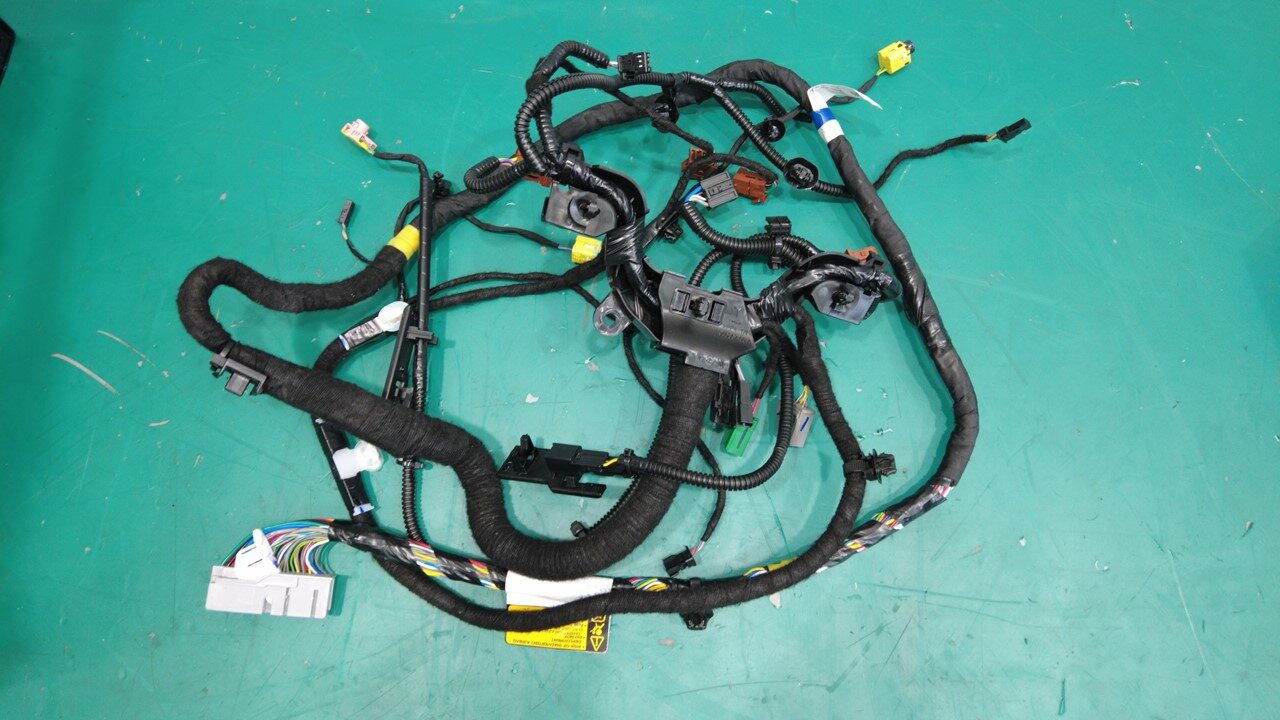

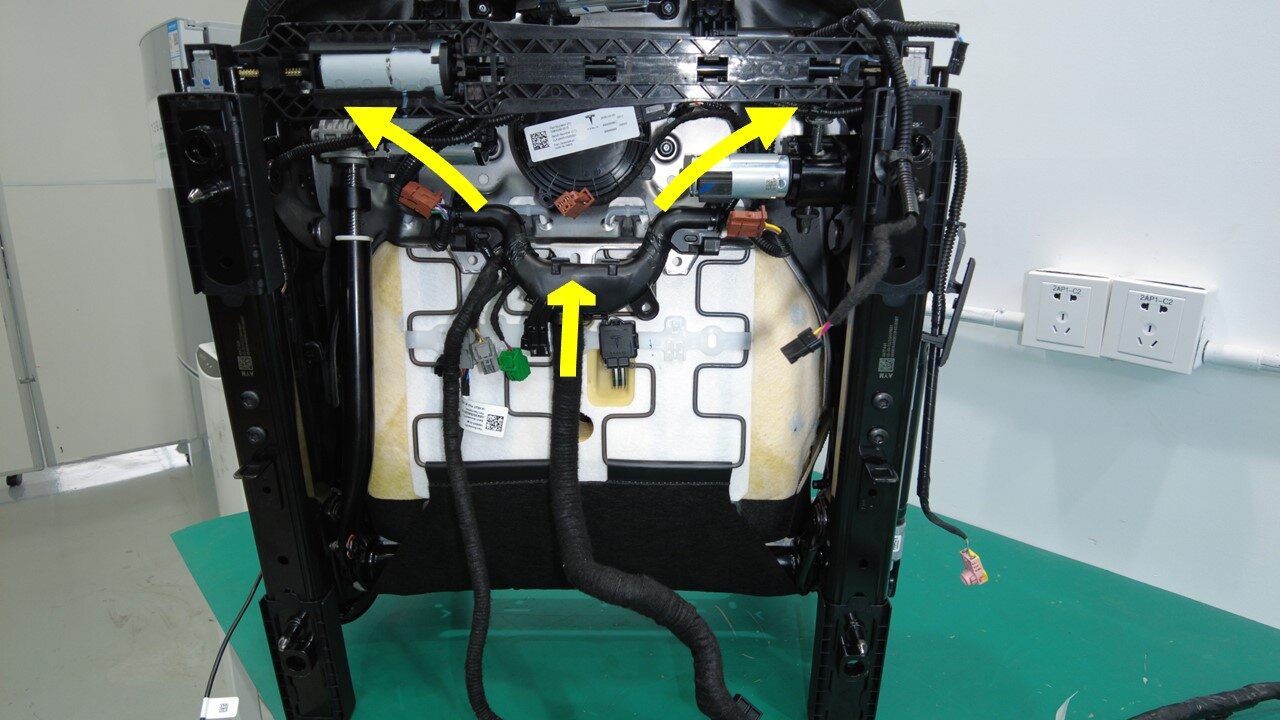

放置新的座椅线束，以备安装。

注
将线束支架放在中间，将线束排布在座椅升降电机和倾斜电机下方，将线束支腿放置在正确位置。稍后将安装线束夹。
紧固卡子（3 个），将座椅线束支架安装到驾驶位座椅总成上。
安装将驾驶位座椅开关线束固定到座垫框架的夹子（2 个）。
安装将驾驶位座椅线束固定到座椅外侧滑轨的夹子。
连接驾驶位座椅滑轨电机连接器。
连接驾驶位座椅高度调节器电机连接器。
连接驾驶位座椅倾斜电机连接器。
安装将驾驶位座椅滑轨电机线束固定到滑轨电机桥架的夹子（3 个）。
安装将线束固定到驾驶位座椅底部的夹子（位于座垫加热器连接器旁）。
连接驾驶位座椅靠背加热器连接器。
连接驾驶位座垫加热器连接器。
连接座椅占用传感器连接器，然后紧固锁片（2 个），将连接器安装到驾驶位座椅线束支架上。

注
确保线束未被卡在座垫和框架之间。
连接驾驶位座垫通风扇连接器。
连接驾驶位座垫延伸件电机连接器。
重新立起座椅。

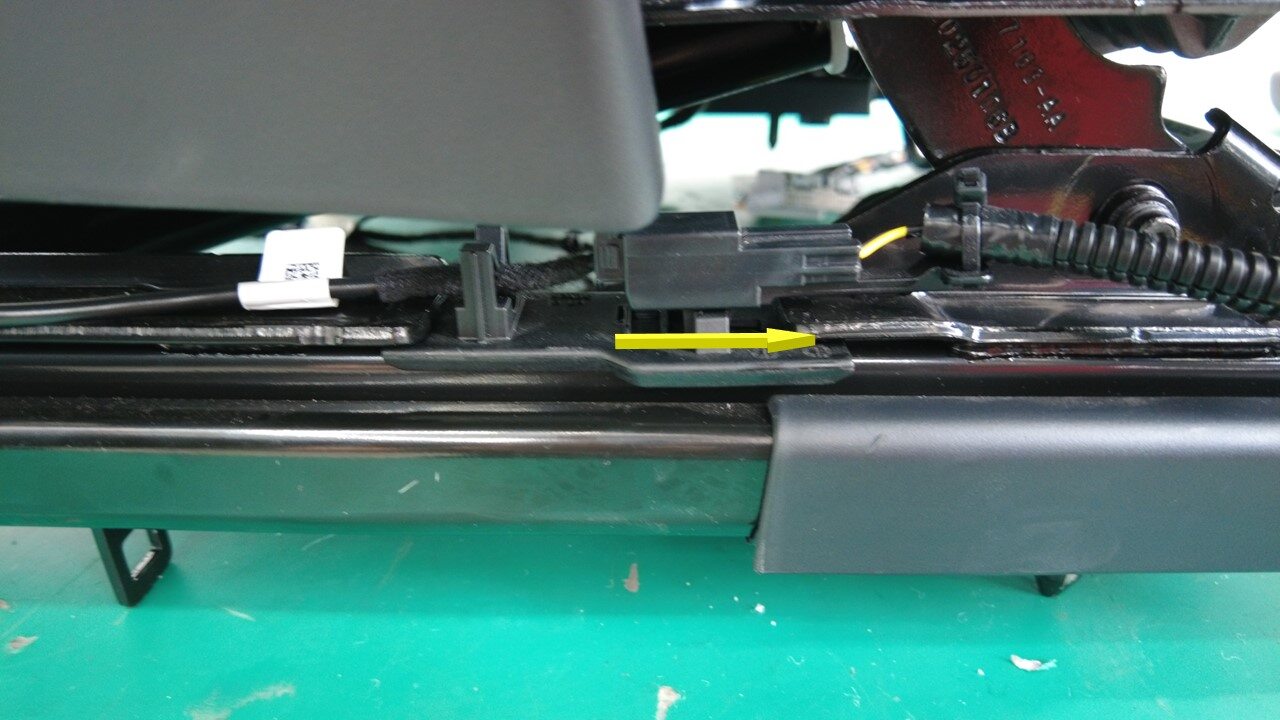

安装安全带预紧器线束支架。

注

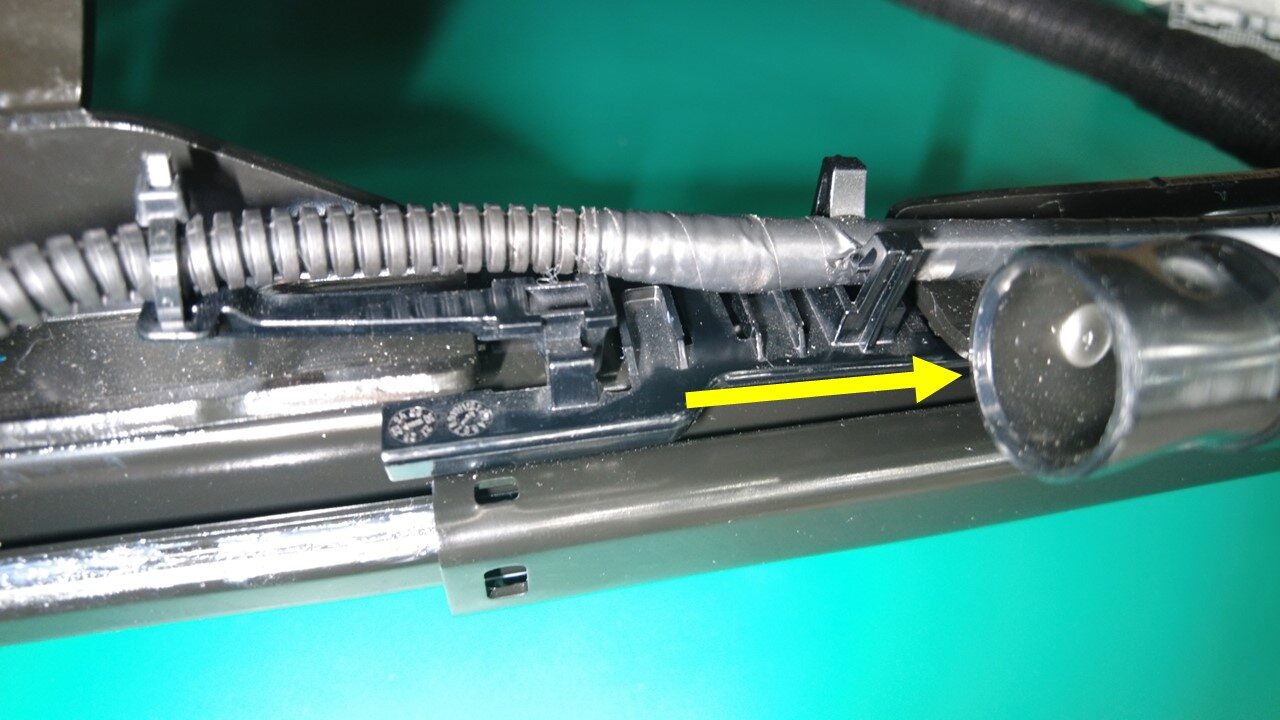

将支架滑动到框架下方，然后向后移动以安装支架。
连接驾驶位座椅安全带预紧器连接器。

注
确保连接器安全锁接合。
连接驾驶位座椅安全带锁扣连接器，然后紧固卡子和挂钩。

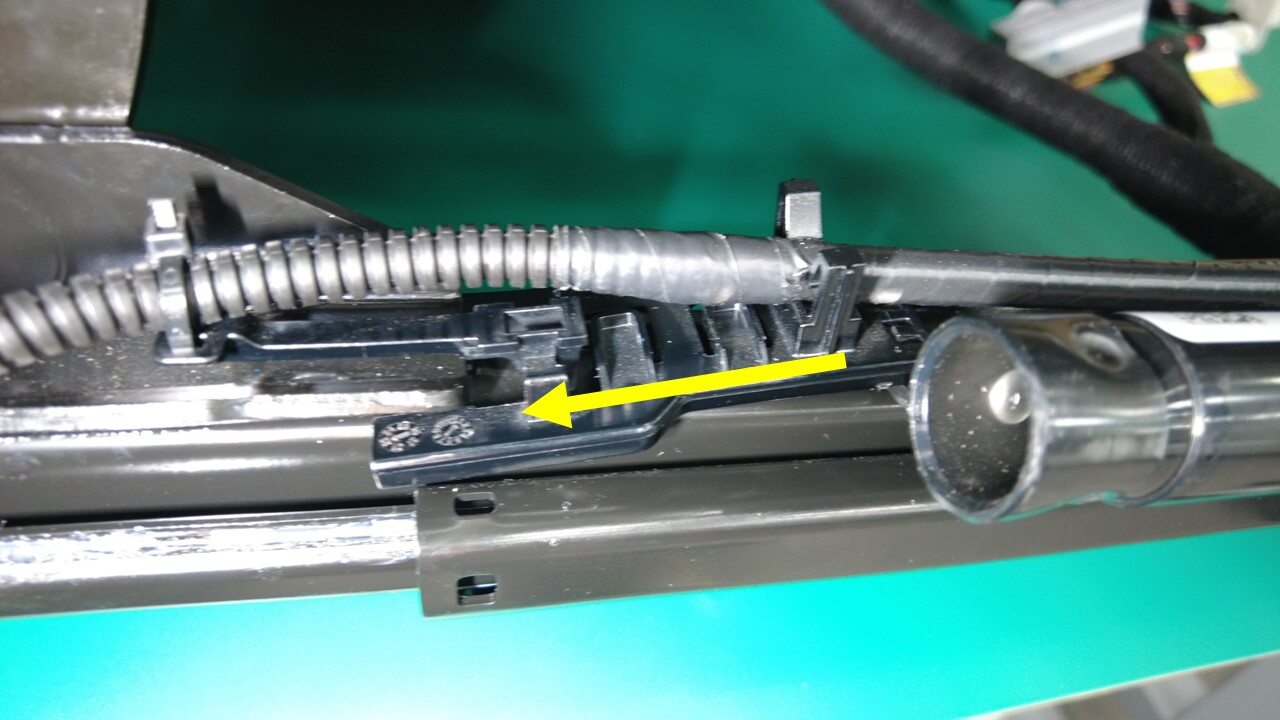

安装安全带锁扣线束支架。

注
将支架滑动到框架下方，然后向后移动以安装支架。
安装驾驶位座椅外侧护板。请参阅侧护板总成 - 外侧 - 驾驶位座椅（六座）（拆卸和安装）。
安装将电气线束固定到座椅框架的夹子（6 个）和锁片。
将电气线束连接到腰托阀组和电子控制单元 (ECU)。
将电气线束连接到靠背倾角调节电机连接器。
将电气线束连接到腰托泵连接器。
将电气连接器连接到驾驶位座椅靠背通风扇。
将电气连接器连接到驾驶位座椅外侧气囊电气连接器上。
将电气连接器连接到驾驶位座椅内侧气囊电气连接器上。
将驾驶位座椅靠背饰板固定件（4 个）紧固到驾驶位座椅靠背框架上。
挂上覆盖座椅靠背骨架 LH 和 RH 下角的顶部翻门。
安装驾驶位座椅靠背面板。请参阅保护壳 - 座椅靠背 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
安装驾驶位座椅总成。请参阅第一排座椅总成 - 左 ((拆卸和安装))
