高压连接器 - 快速充电（Model Y L） ((拆卸和更换))

校正代码 16300500502 FRT 1.80 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下高压电池仓盖板。请参阅 盖板 - 高压电池仓（Model Y L） ((拆卸和安装))。
  2. 安装高压控制器 (HVC) 逻辑盖。
  3. 拆下烟火断接开关。请参阅 高压电池 - 烟火隔离开关 ((拆卸和更换))。
  4. 拆下高压输入接头密封件。请参阅 密封件 - 高压输入接头（Model Y L） ((拆卸和更换))。

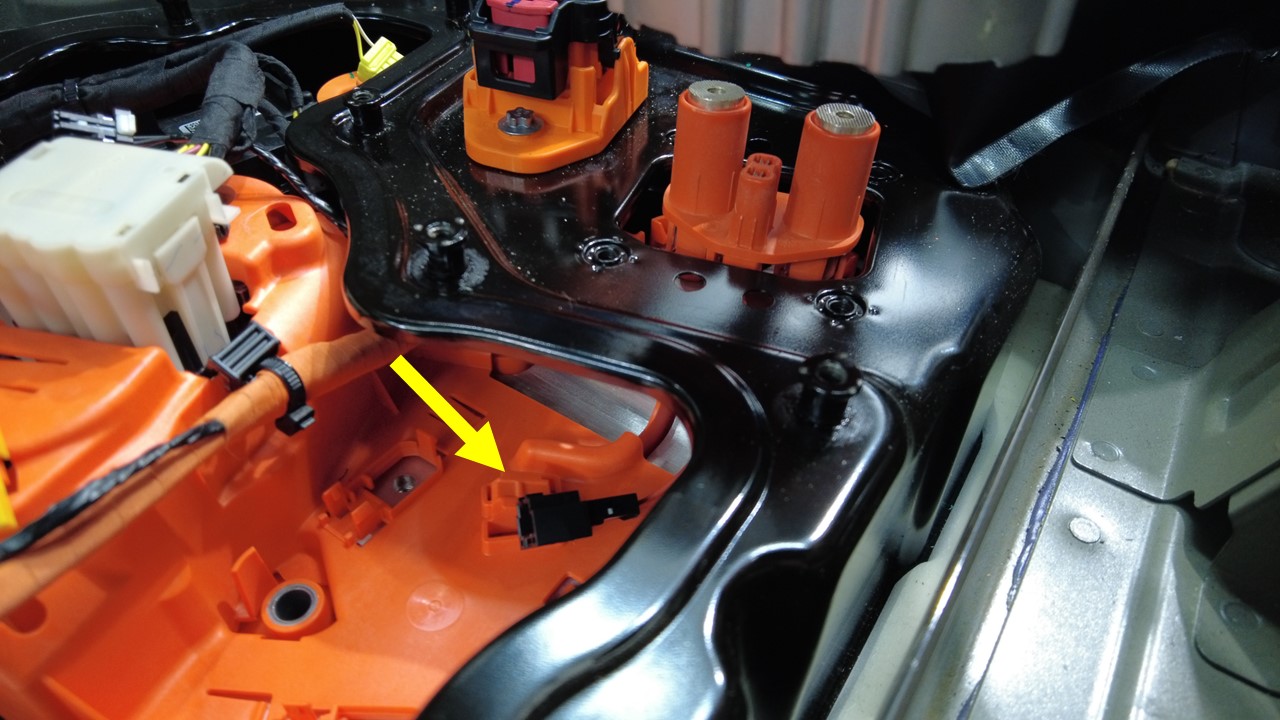

  5. 松开锁片，将交流滤波器线束连接器从快充触点开关盖板上断开。

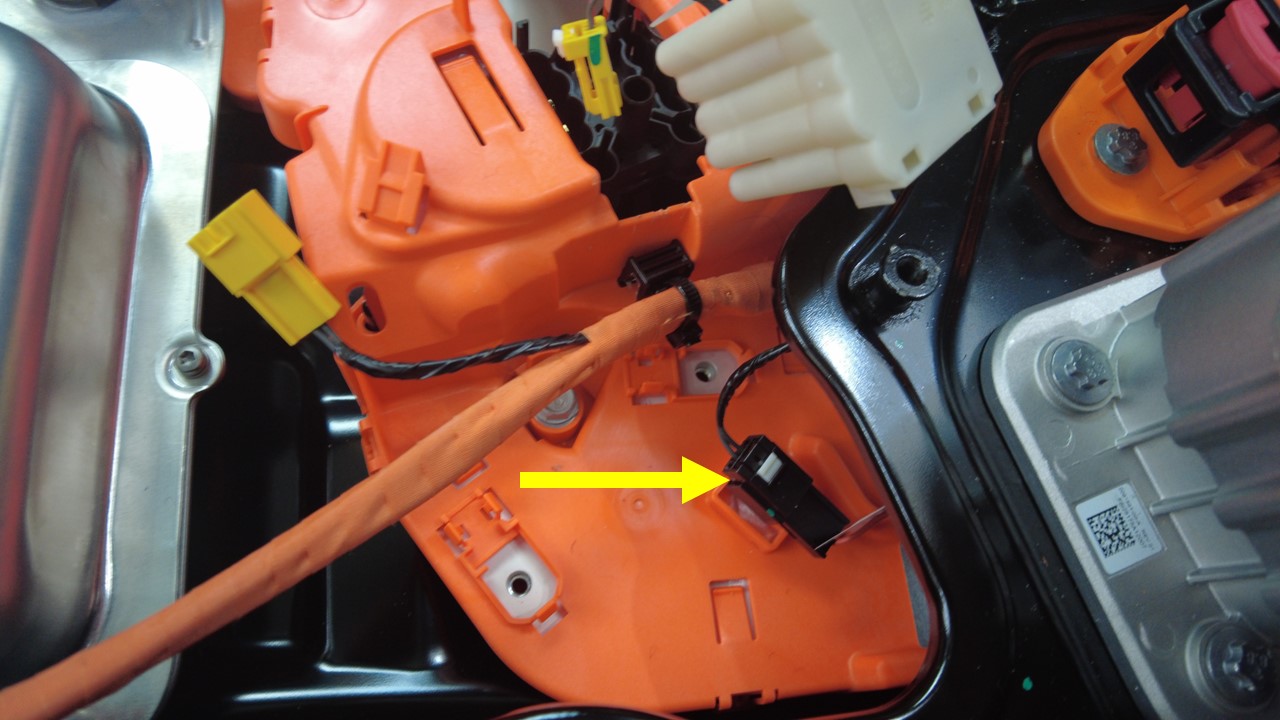

  6. 松开将交流滤波器线束固定到快充触点开关盖板的卡子。

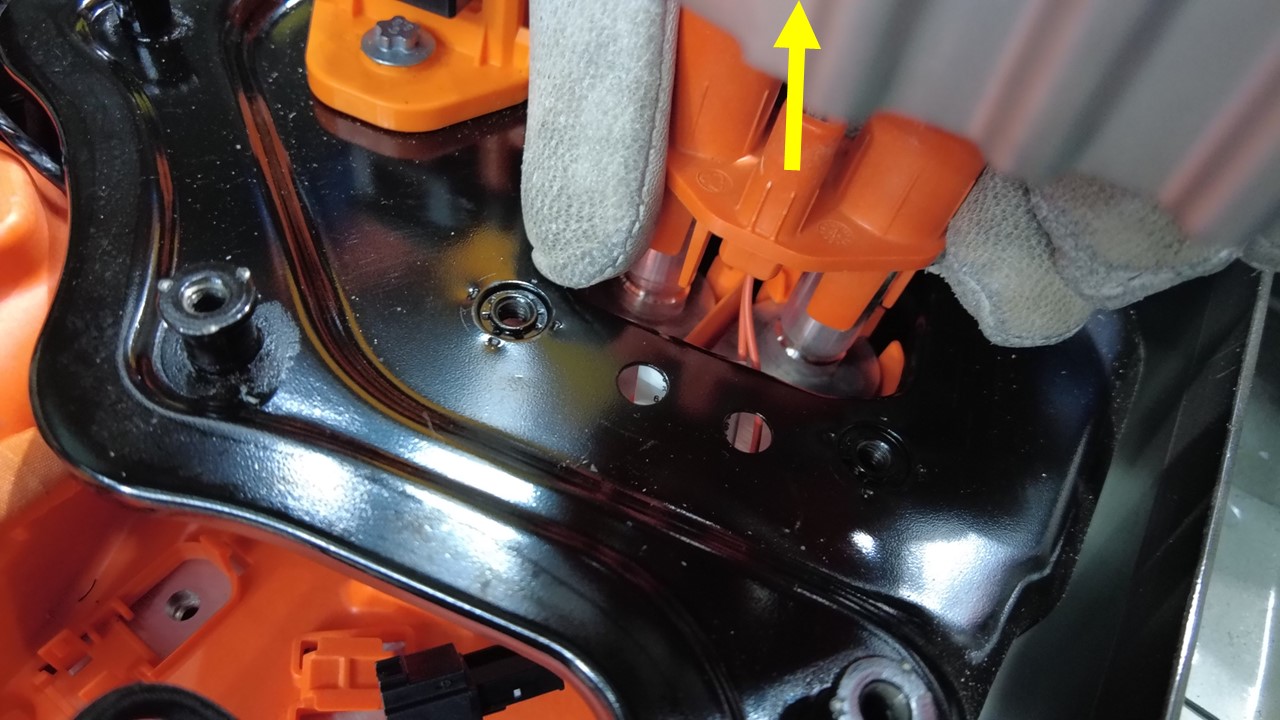

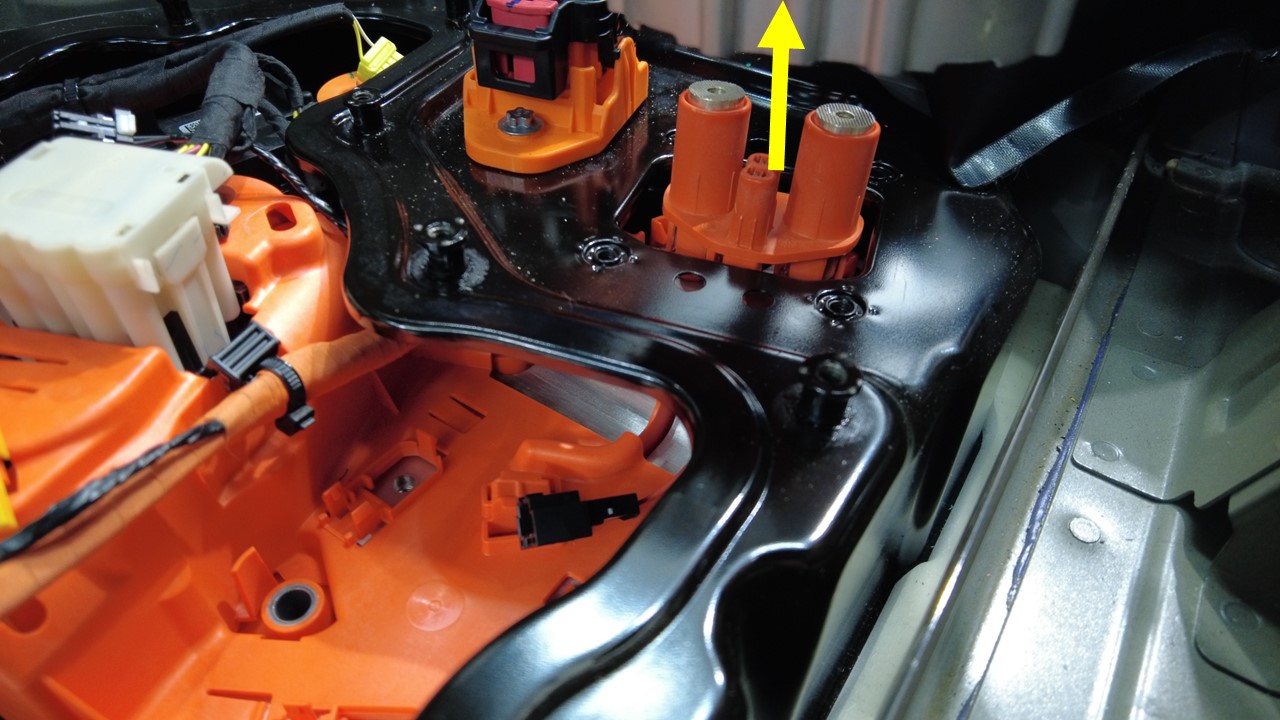

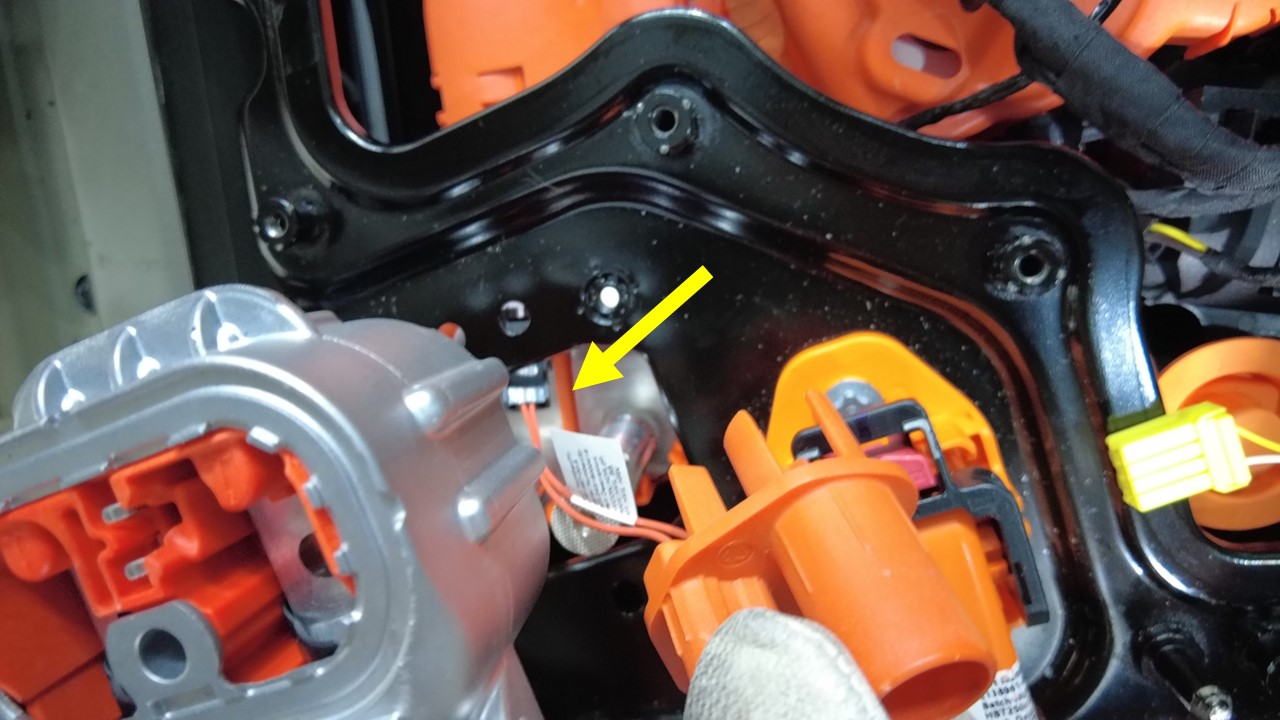

  7. 松开锁片（6 个），将快充高压支架从快充触点开关总成上拆下，然后缓缓拉出高压互锁回路线束。

更换

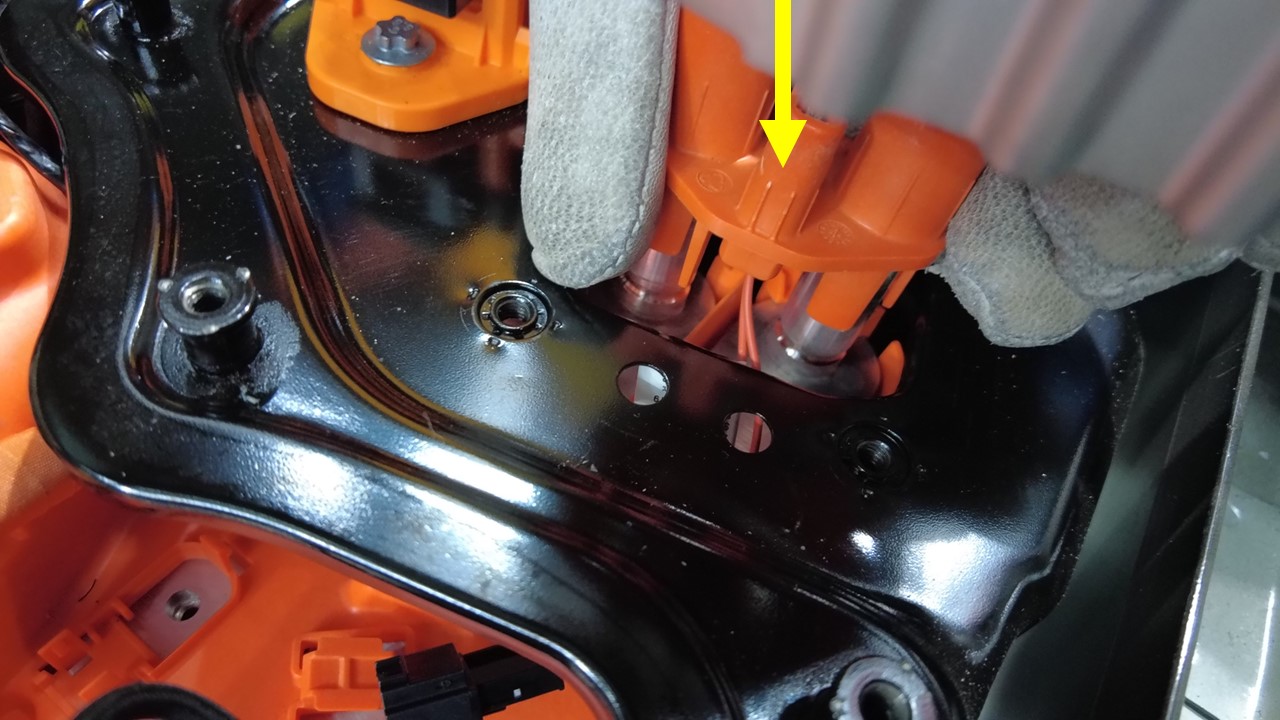

  1. 将快充高压支架安装到快充触点开关总成上，确保所有锁片（6 个）均已紧固，然后将高压互锁回路线束插入高压电池仓内。
  2. 紧固将交流滤波器线束固定到快充触点开关盖板上的卡子。
  3. 将交流滤波器线束连接器连接到快充触点开关盖板上。
  4. 安装高压输入接头密封件。请参阅 密封件 - 高压输入接头（Model Y L） ((拆卸和更换))。
  5. 安装烟火断接开关。请参阅 高压电池 - 烟火隔离开关 ((拆卸和更换))。
  6. 拆下高压控制器逻辑盖。
  7. 安装高压电池仓盖板。请参阅 盖板 - 高压电池仓（Model Y L） ((拆卸和安装))。
