前副车架（RWD） ((拆卸和更换))

校正代码 3001010102 FRT 2.16 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：前副车架（RWD） ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
将转向柱固定到转向机总成的螺栓	18 Nm (13.3 lbs-ft)	1/4 英寸钻头标准棘轮 1/4 英寸六角钻头套筒标准 13 毫米	更换	1111523-00-A
将前端支架固定到左右副车架防撞罐的螺栓（4 个）	16 Nm (11.8 lbs-ft)	13 mm 套筒	重复使用
将左侧横拉杆外总成固定到左前转向节的螺母	180 Nm (132.7 lbs-ft)	22 毫米深套筒	更换	1109263-00-A
将左前和右前下方横向连杆固定到支柱的螺母	106 Nm (78.2 lbs-ft)	21 毫米套筒	重复使用
将前副车架后部固定到车身的大号螺栓（2 个）	125 Nm (92.2 lbs-ft)	1/2 英寸钻头薄型 21 毫米套筒 - 1115108-00-B 断路器杆带角度测量的扭矩扳手	更换	1456640-00-A
将前副车架后部固定到车身的小号螺栓（2 个）	50 Nm (36.9 lbs-ft)	15 毫米套筒带角度测量的扭矩扳手	更换	1461654-00-A
将前副车架前部固定到车身的螺栓（2 个）	72 Nm (53.1 lbs-ft)	18 毫米套筒	更换	1461643-00-A
将前副车架中部固定到车身的螺栓（2 个）	50 Nm (36.9 lbs-ft)	15 毫米套筒	更换	1461652-00-A
将左前和右前制动盘固定到转向节的螺栓			重复使用
将左前副车架防撞罐固定到前副车架的螺栓（2 个）	53 Nm (39.1 lbs-ft)	15 毫米深套筒	重复使用
将右前副车架防撞罐固定到前副车架的螺栓（2 个）	53 Nm (39.1 lbs-ft)	15 毫米深套筒	重复使用
将转向机构总成固定到前副框架的内侧螺栓 (x2)	75 Nm (55.3 lbs-ft)	18 毫米套筒	重复使用
将转向机构总成固定到前副框架的外侧螺栓 (x2)	47 Nm (34.7 lbs-ft)	15 毫米套筒	重复使用
将左前下方挠性连杆固定到前副车架的螺栓和螺母	115 Nm (84.8 lbs-ft)	21 毫米套筒	重复使用
将左前下方横向连杆固定到前副车架的螺栓（2 个）	190 Nm (140.1 lbs-ft)	21 毫米套筒	更换	仅允许安装零件号为 PN 2123635-00-A 的螺栓，这些螺栓螺纹上涂抹了螺纹胶。附注：该螺栓仅可在北美以外地区可用。如果在北美地区，请使用 1109912-00-B 并将其紧固至135 Nm。

拆卸

检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损并记录发现的任何问题。
举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
打开左侧车门，降下左侧车窗。
通过触摸屏关闭车辆电源。
使用方向盘托架将方向盘锁止入位。
拆下高效分子空气 (HEPA) 过滤器总成。请参阅滤清器 - HEPA 和活性炭 ((拆卸和更换))。
断开低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
断开转向机电机连接器（2 个）。
拆下前饰板总成。请参阅前保险杠饰板 ((拆卸和安装))。
拆下并弃用将左前横拉杆球头固定到左前悬架转向节的螺母，然后对车辆右侧重复此步骤。
TIp
推荐使用以下工具

22 毫米深套筒
拆下将前端支架固定到左右副车架防撞罐的螺栓（4 个）。
TIp
推荐使用以下工具

13 mm 套筒
图 1. 左侧如图所示，右侧类似
将车辆降至适宜的作业高度，然后将举升机置于锁止位。
拆下前平衡杆。请参阅平衡杆 - 前 ((拆卸和更换))。

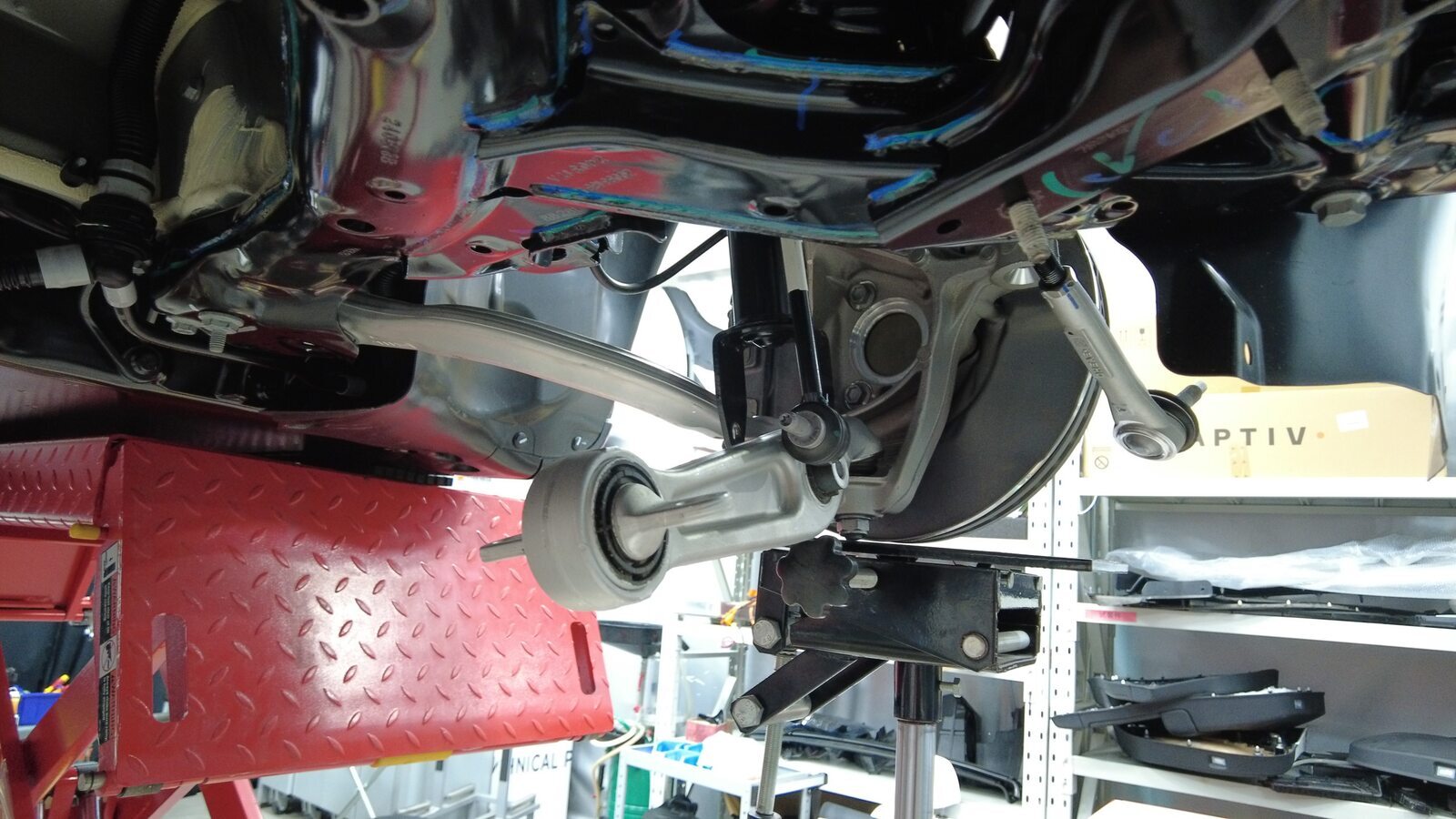

在左前转向节下方放置一个 1/2 吨经济型运送千斤顶。

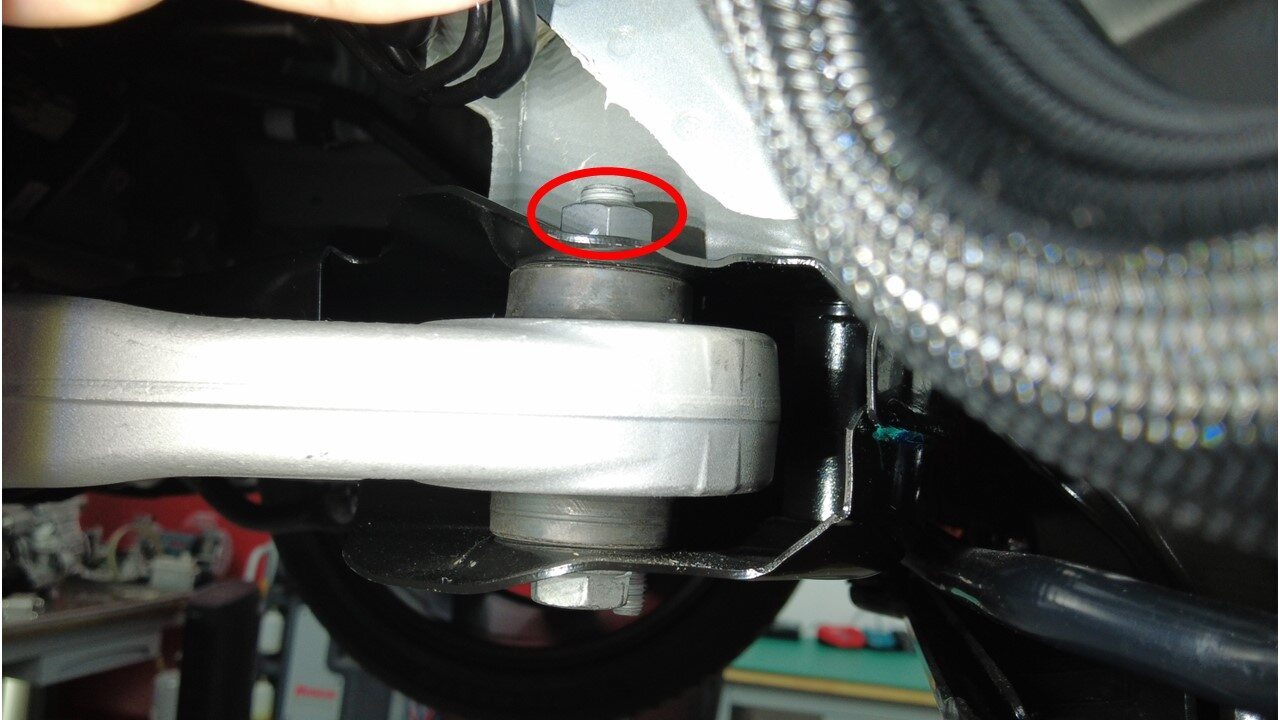

拆下将左前下方挠性连杆固定到前副车架的螺栓和螺母。
注
推荐使用以下工具

21 毫米套筒
拆下将左前下方横向连杆固定到支柱的螺栓和螺母。
TIp
推荐使用以下工具

21 毫米套筒

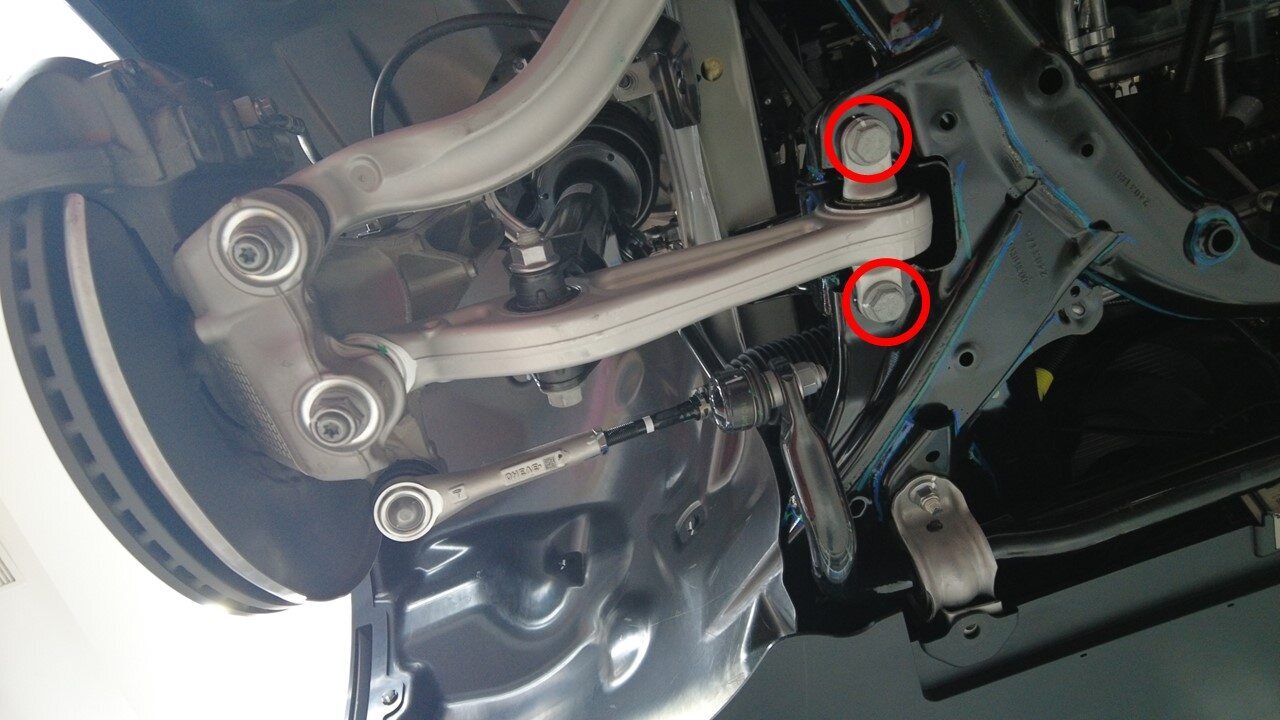

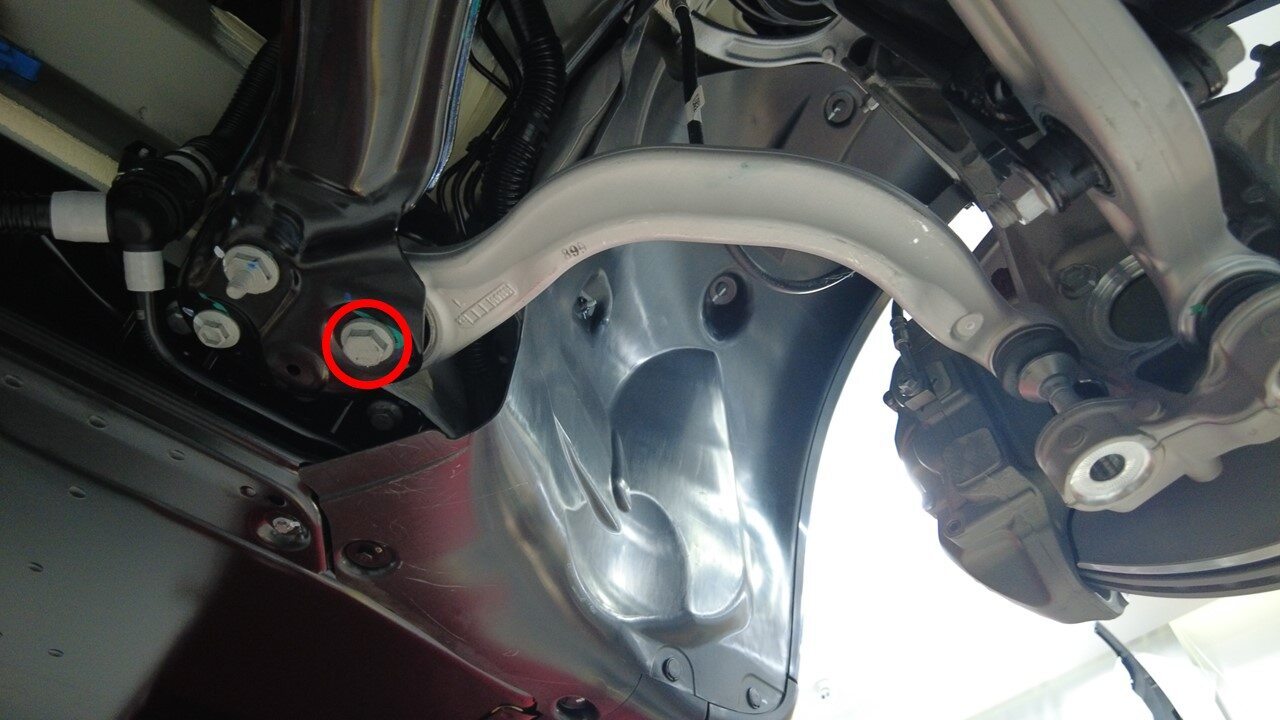

拆下并弃用将左前下方横向连杆固定到前副车架的螺栓（2 个）。
TIp
推荐使用以下工具

21 毫米套筒

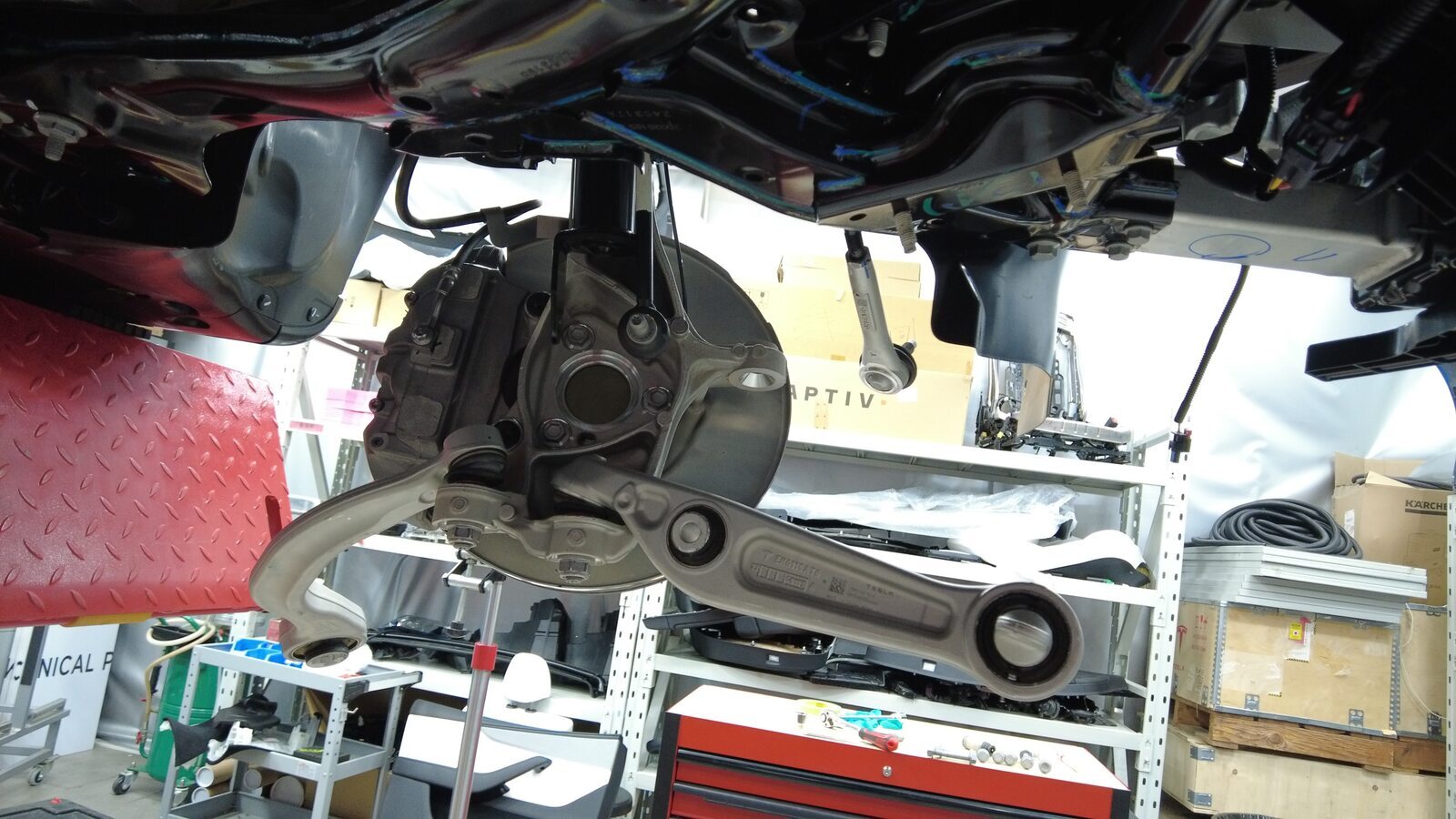

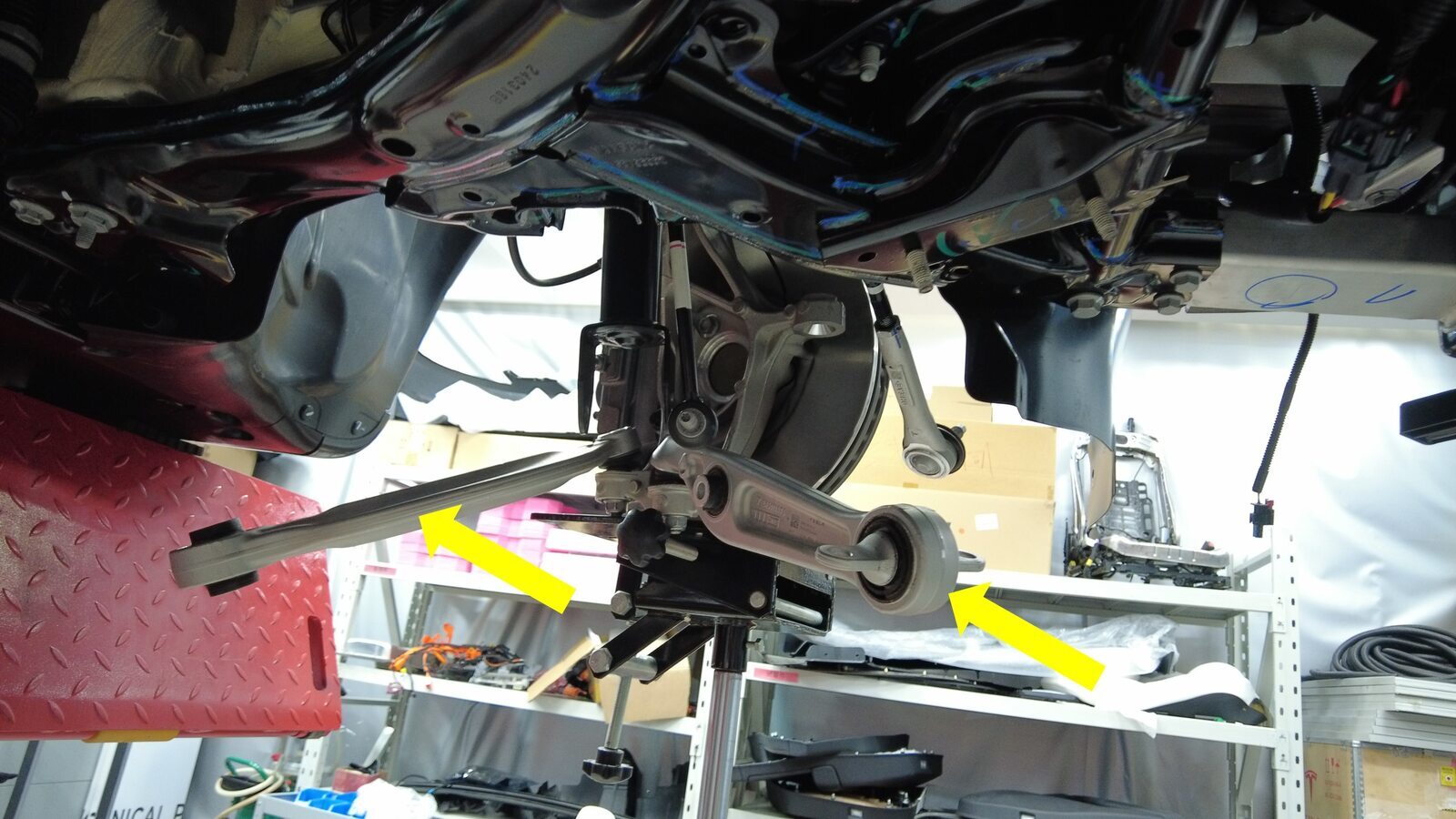

将左侧横向连杆和挠性连杆从前副车架上拆下，然后将两个连杆置于一旁。

注
向外拉动转向节，将挠性连杆从副车架上拆下，缓缓降下千斤顶，然后将其从转向节下方拆下。
重复第15步至第19步，完成车辆右侧相关操作。
拆下并弃用将转向柱固定到转向机总成的螺栓。
TIp
推荐使用以下工具

1/4 英寸钻头标准棘轮

1/4 英寸六角钻头套筒标准 13 毫米
向上滑动电动转向柱，将其从转向机总成上拆下。

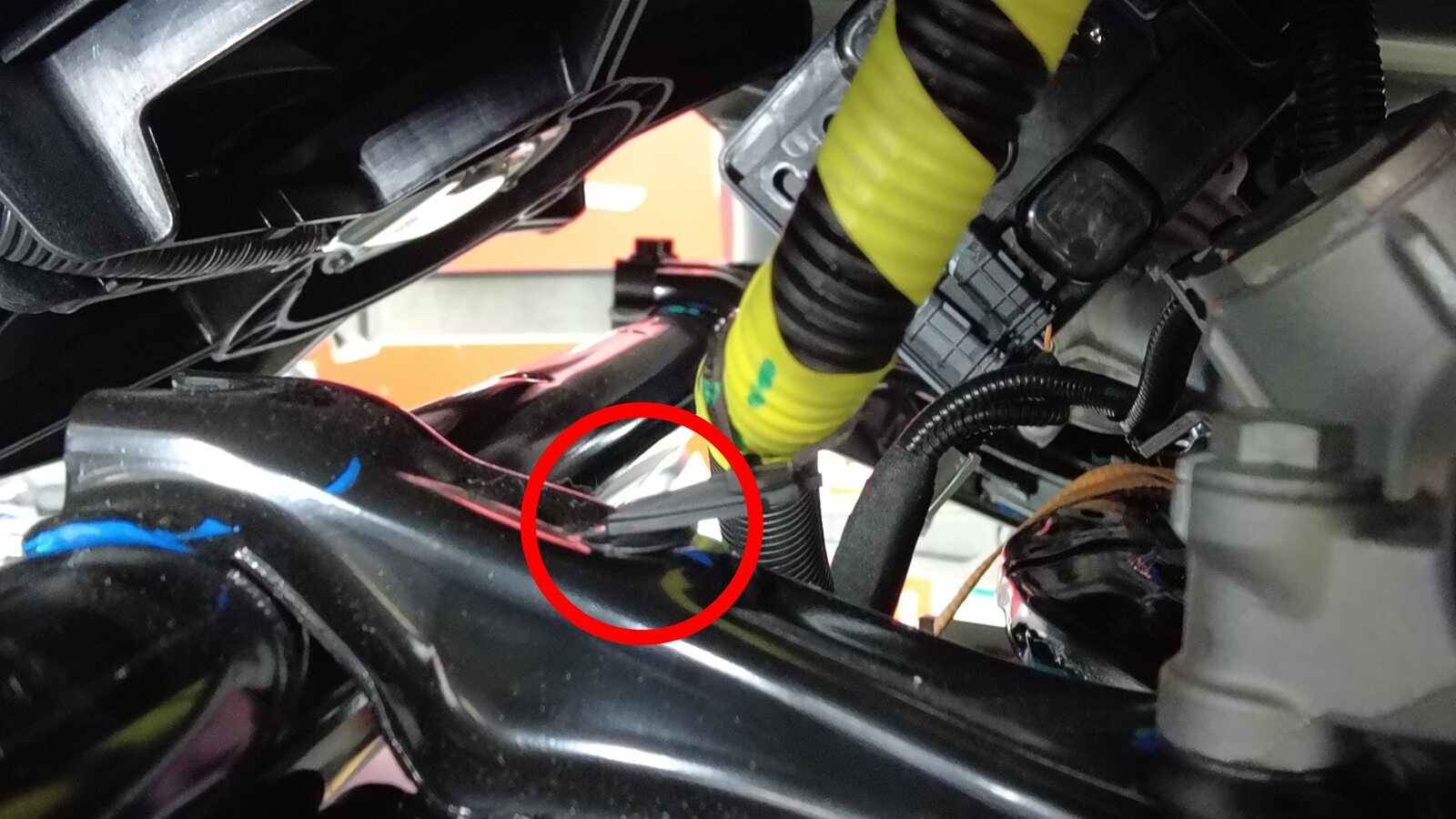

拆下将转向机线束固定到前副车架的夹子。

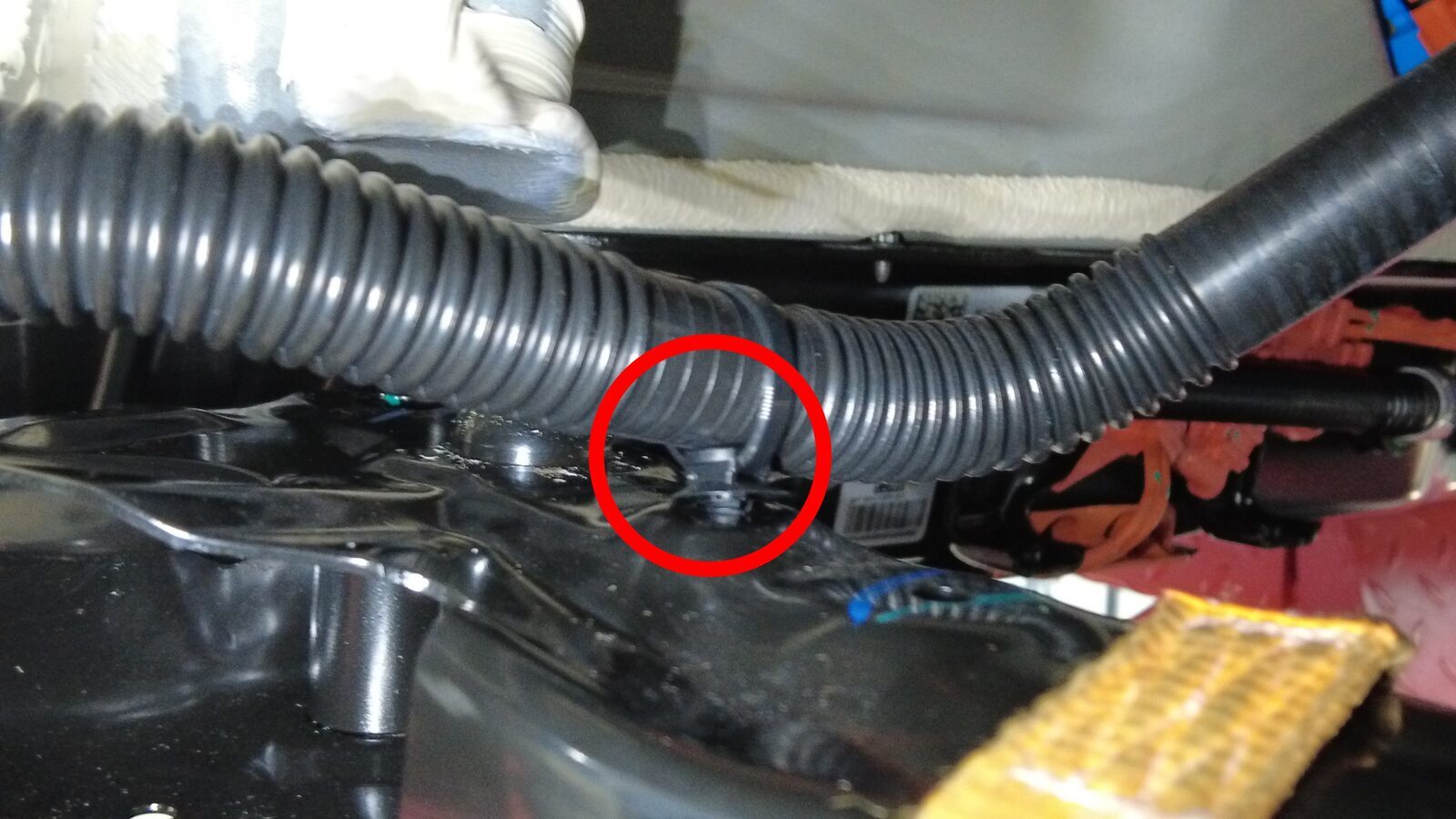

拆下将动力总成冷却液软管固定到前副车架的卡子。
松开连接器锁，然后断开转向机下方的逻辑连接器（2 个）。
拆下并弃用将前副车架后部固定到车身的大号螺栓（2 个）。
TIp
推荐使用以下工具

1/2 英寸钻头薄型 21 毫米套筒 - 1115108-00-B

断路器杆

带角度测量的扭矩扳手
将前副车架举升工具放置在前副车架下方。
将一根空气软管连接到前副车架举升工具。
在协助下，升起前副车架举升工具以支撑前副车架。
在前副车架上方缠绕系带，将系带末端挂在金属环上，然后拉紧系带，将副车架紧固到前副车架举升工具。
拆下并弃用将前副车架后部固定到车身的小号螺栓（2 个）。
TIp
推荐使用以下工具

15 毫米套筒

带角度测量的扭矩扳手
拆下并弃用将前副车架前部固定到车身的螺栓（2 个）。
TIp
推荐使用以下工具

18 毫米套筒
拆下并弃用将前副车架中部固定到车身的螺栓（2 个）。
TIp
推荐使用以下工具

15 毫米套筒
在协助下，小心地将副车架总成从车辆上降下。

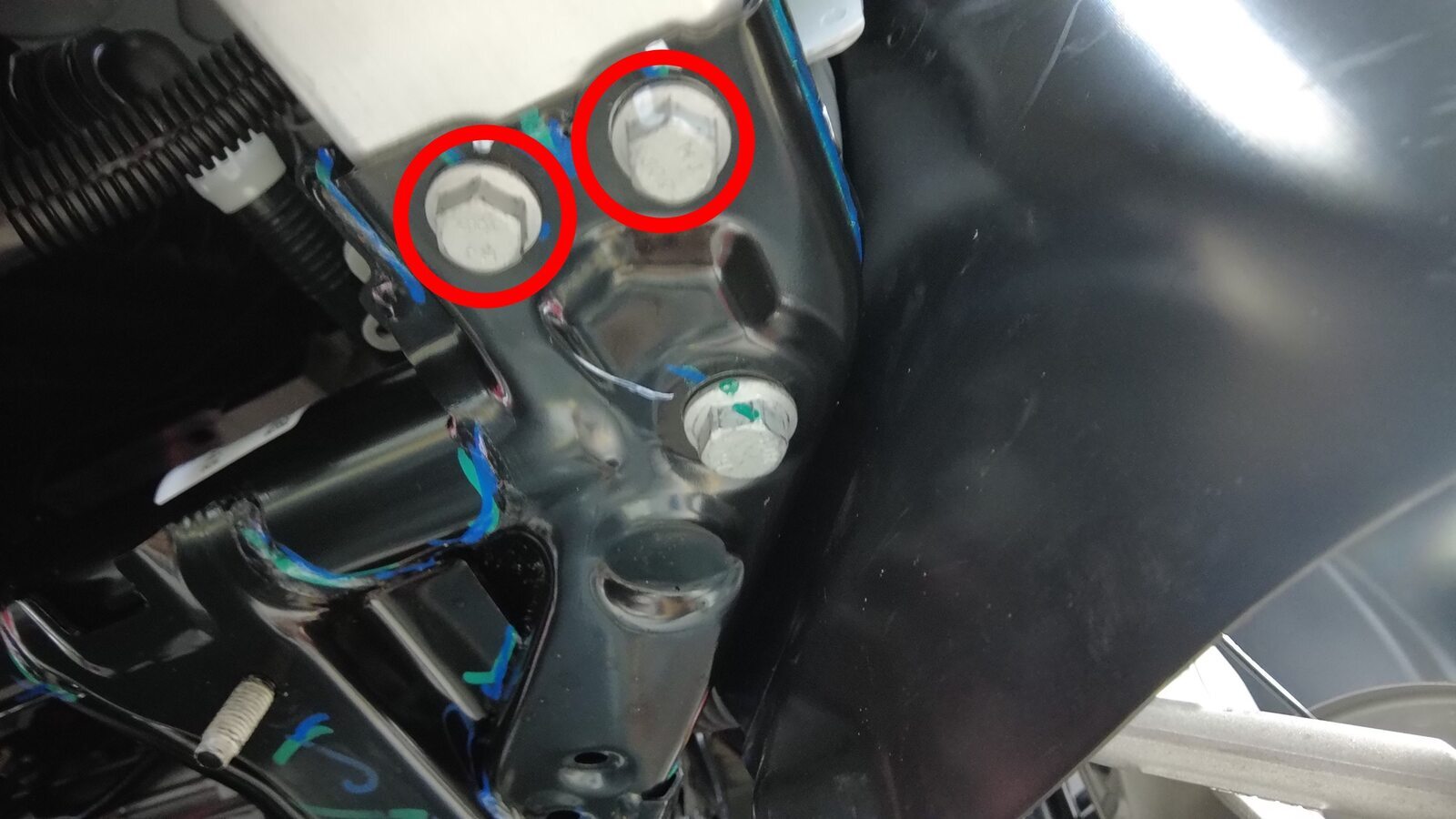

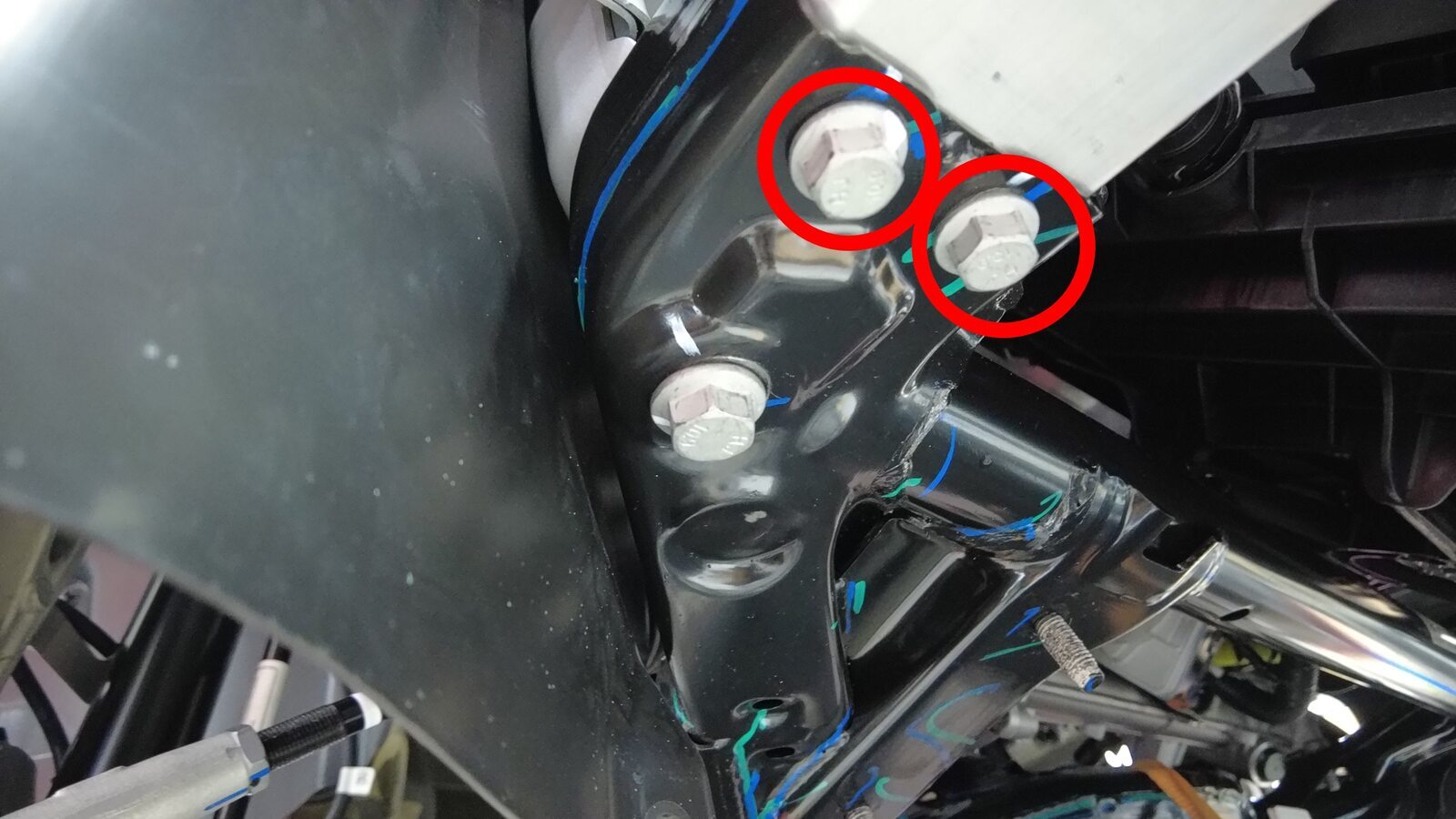

拆下将左前副车架防撞罐固定到前副车架的螺栓（2 个）。
注
推荐使用以下工具

15 毫米深套筒
拆下将右前副车架防撞罐固定到前副车架的螺栓（2 个）。
注
推荐使用以下工具

15 毫米深套筒

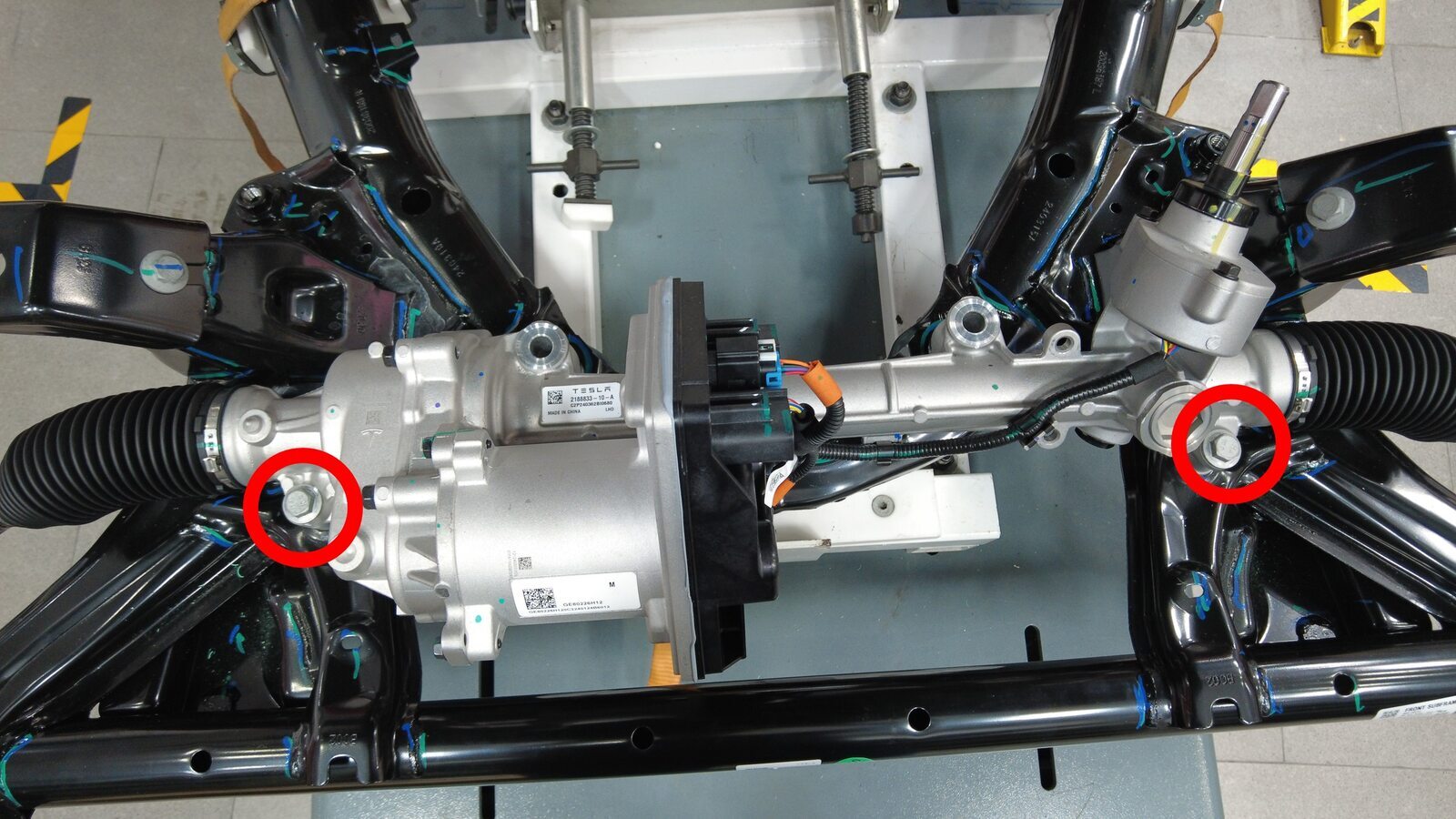

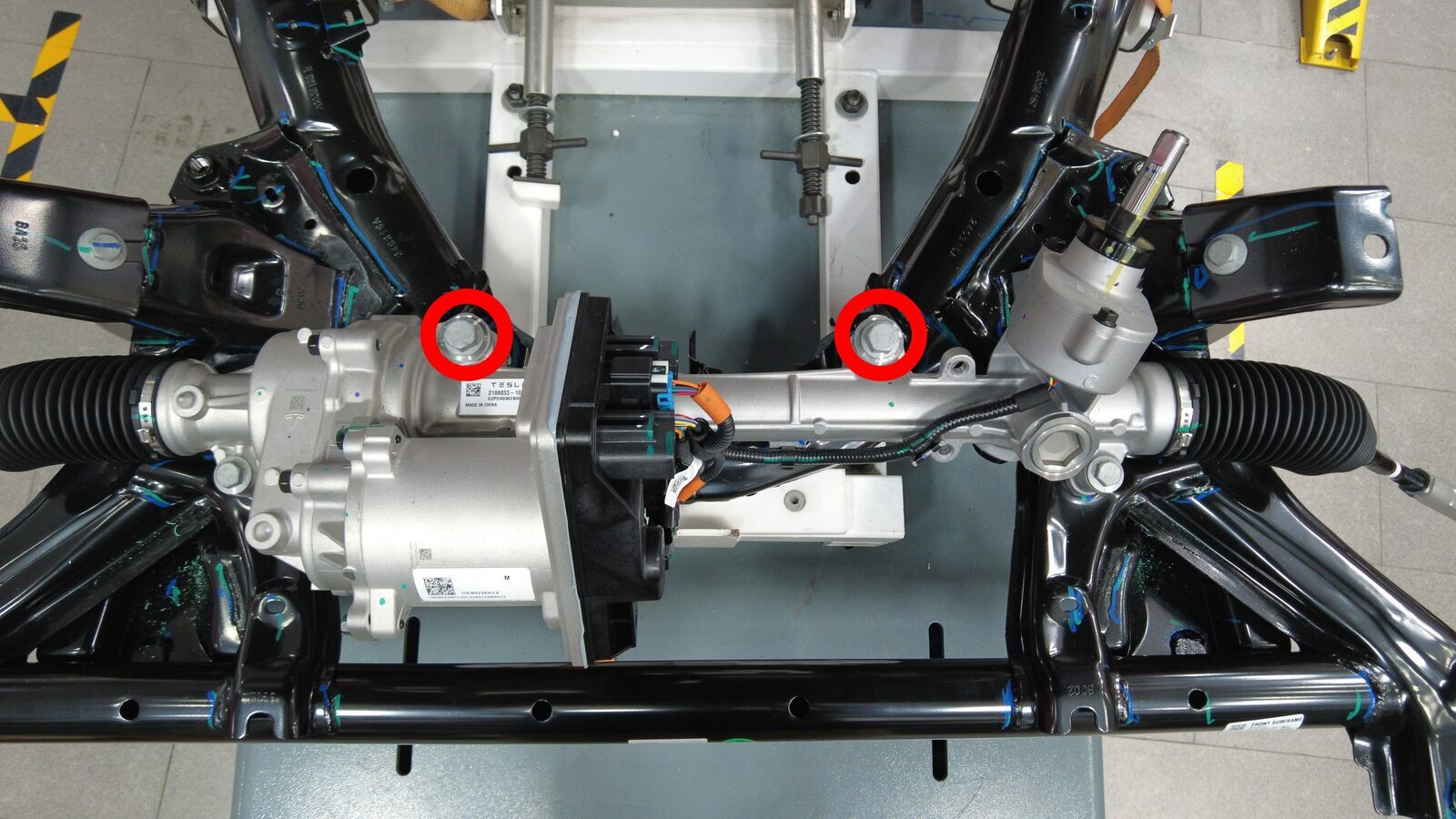

拆下将转向机总成固定到前副车架的内侧螺栓（2 个）。
TIp
推荐使用以下工具

18 毫米套筒
拆下将转向机总成固定到前副车架的外侧螺栓（2 个）。
TIp
推荐使用以下工具

15 毫米套筒
将转向机总成从前副车架上拆下。

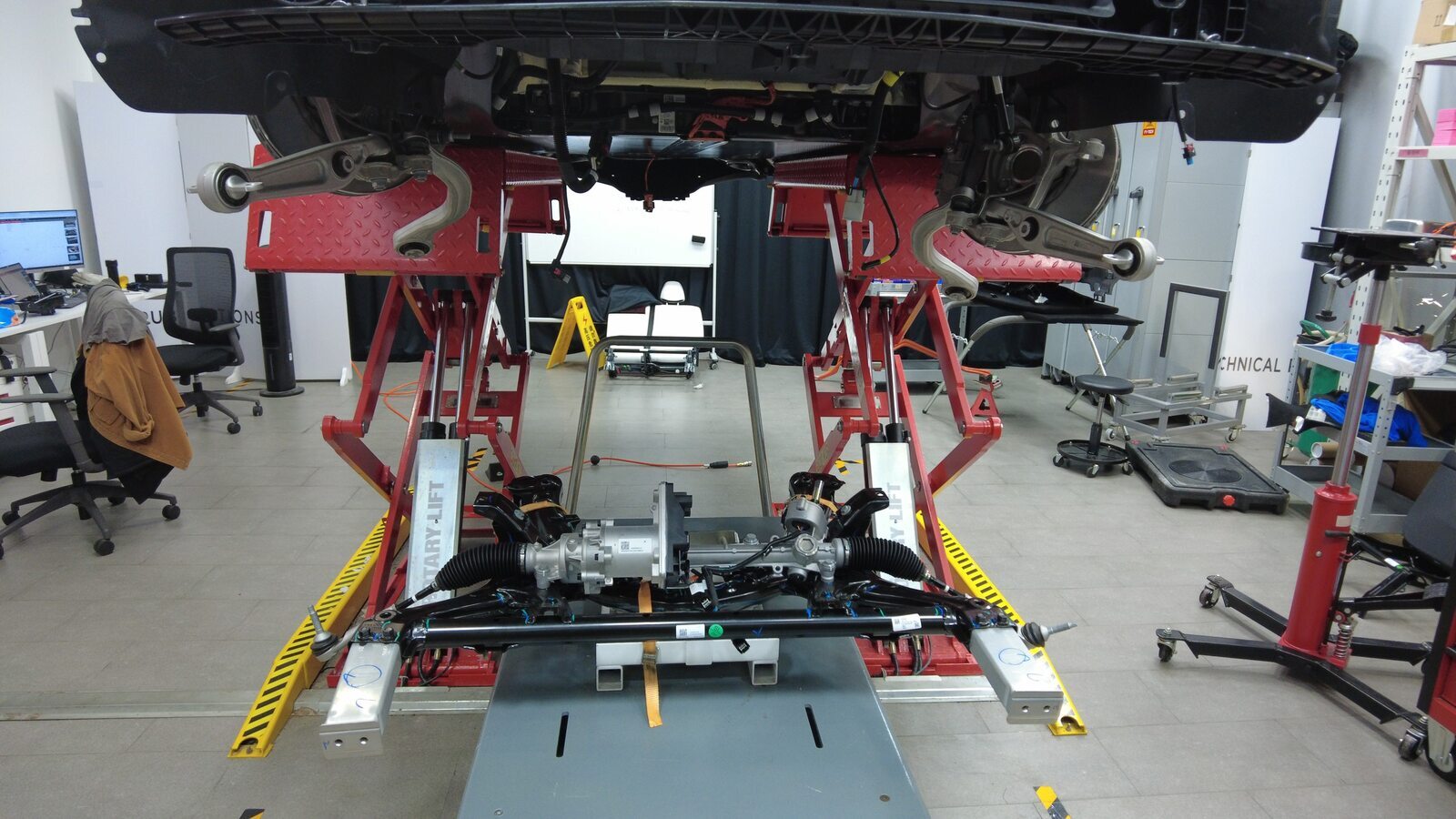

在协助下，松开系带（3 个），然后将前副车架从副车架举升工具上拆下。

安装

在协助下，将前副车架放置到前副车架举升工具上。

注
确保所有导件均已对齐。
在前副车架上方缠绕系带，将系带末端挂在金属环上，然后拉紧系带，将副车架紧固到前副车架举升工具。
将转向机总成放置到前副车架上，。
预装将转向机总成固定到前副车架的外侧螺栓（2 个）。

注
将在后续步骤中紧固。
预装将转向机总成固定到前副车架的内侧螺栓（2 个）。

注
将在后续步骤中紧固。
紧固将转向机总成固定到前副车架的内侧螺栓（2 个）。
75 Nm (55.3 lbs-ft)
TIp
推荐使用以下工具

18 毫米套筒
紧固将转向机总成固定到前副车架的外侧螺栓（2 个）。
47 Nm (34.7 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒
预装将左前副车架防撞罐总成固定到前副车架的螺栓（2 个）。
预装将右前副车架防撞罐总成固定到前副车架的螺栓（2 个）。
在助手的帮助下，将副车架举升工具和副车架移动到车辆下方。
预装新的螺栓（2 个），将前副车架中部固定到车身。
预装新的螺栓（2 个），将前副车架前部固定到车身。
预装将前副车架后部固定到车身的小号螺栓（2 个）。
预装新的大号螺栓（2 个），将前副车架后部固定到车身。
紧固将前副车架中部固定到车身的螺栓（2 个）。
50 Nm (36.9 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒
紧固将前副车架前部固定到车身的螺栓（2 个）。
72 Nm (53.1 lbs-ft)
TIp
推荐使用以下工具

18 毫米套筒
紧固将前副车架后部固定到车身的小号螺栓（2 个）。
50 Nm (36.9 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒

带角度测量的扭矩扳手
紧固将前副车架后部固定到车身的大号螺栓（2 个）。
125 Nm (92.2 lbs-ft)
TIp
推荐使用以下工具

1/2 英寸钻头薄型 21 毫米套筒 - 1115108-00-B

断路器杆

带角度测量的扭矩扳手
安装将前端支架固定到左右副车架防撞罐的螺栓（4 个）。
16 Nm (11.8 lbs-ft)
TIp
推荐使用以下工具

13 mm 套筒
图 2. 左侧如图所示，右侧类似
紧固将左前副车架防撞罐固定到前副车架的螺栓（2 个）。
53 Nm (39.1 lbs-ft)
注
推荐使用以下工具

15 毫米深套筒
紧固将右前副车架防撞罐固定到前副车架的螺栓（2 个）。
53 Nm (39.1 lbs-ft)
注
推荐使用以下工具

15 毫米深套筒
松开将前副车架固定到副车架举升工具的系带（3 个），然后降下副车架举升工具。
将空气软管从前副车架举升工具上断开。
将副车架举升工具从前副车架下方移出。
安装将动力总成冷却液软管固定到前副车架的卡子。
安装将转向机线束固定到前副车架的夹子。
连接转向机下方的逻辑连接器（2 个）。
向下滑动电动转向柱，将其安装到转向机总成上。
安装新的螺栓，将转向柱固定到转向机总成上。
18 Nm (13.3 lbs-ft)
TIp
推荐使用以下工具

13 毫米深套筒
将左前挠性连杆和横向连杆与前副车架对齐。

注
使用 1/2 吨经济型运送千斤顶撑起左前转向节以辅助安装。
在协助下，将左前下方挠性连杆放置到前副车架上，然后安装将左前下方挠性连杆固定到前副车架的螺栓和螺母。
115 Nm (84.8 lbs-ft)
TIp
推荐使用以下工具

21 毫米套筒
手动拧紧新的螺栓（2 个），将左前下方横向连杆固定到前副车架。
手动拧紧将左侧支柱固定到左前下方横向连杆的螺栓和螺母。
将千斤顶从左前转向节上拆下。
重复第30步至第34步，完成车辆右侧相关操作。
将车辆降至适宜的作业高度，然后将举升机置于锁止位。

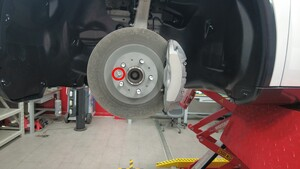

拆下将左前制动盘固定到左前轮毂轴承的螺栓。
TIp
推荐使用以下工具

10 毫米套筒扳手
将轮毂轴承千斤顶适配器安装到左前轮毂轴承上，然后手动拧紧带耳螺母（5 个）。

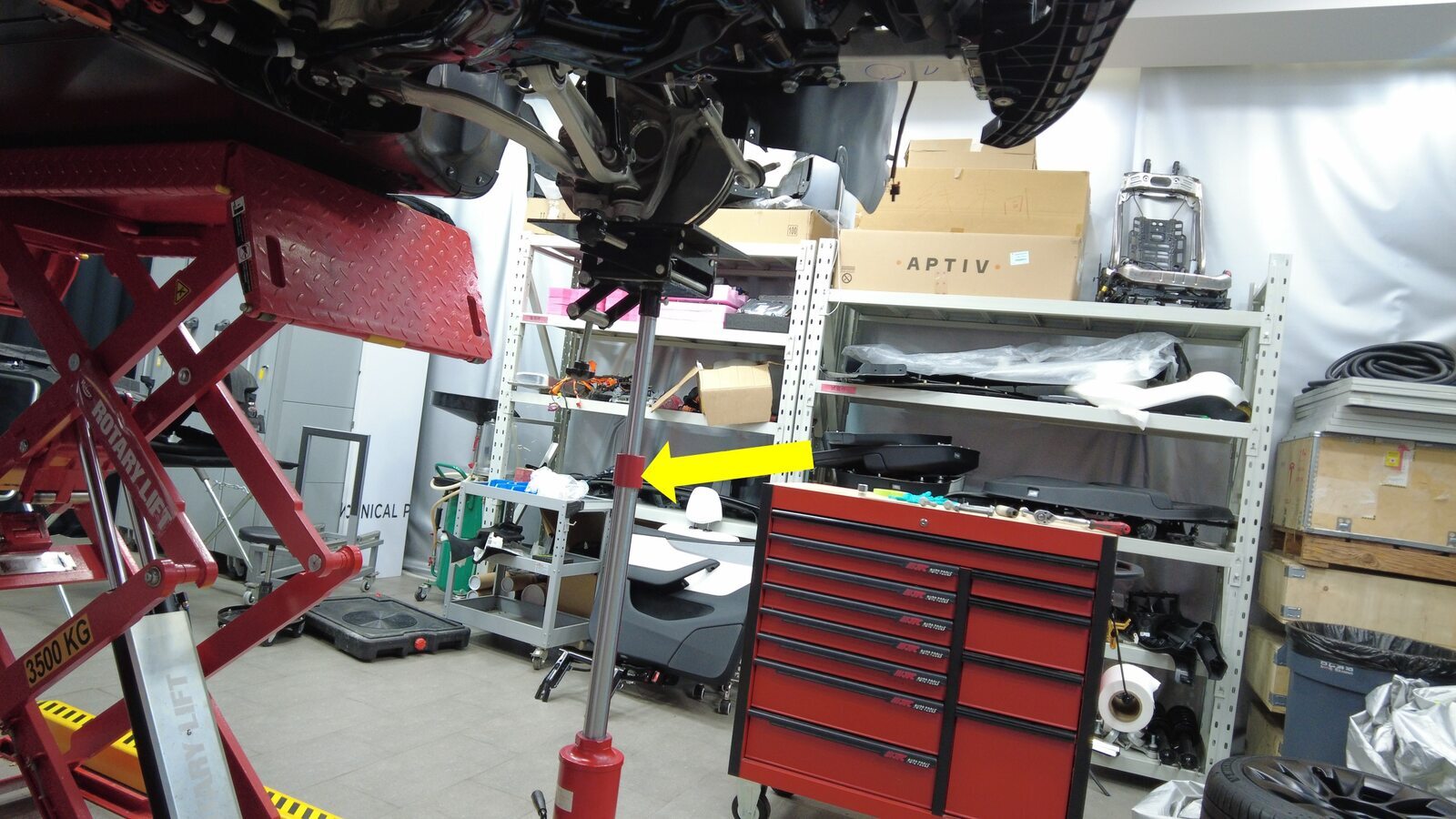

放置并升起托臂支架，以模拟位于行驶高度的悬架。
测量翼子板底部与前轴中心的距离，确保前悬架已设置到行驶高度。测得距离应为 461 毫米。
紧固新的螺栓（2 个），将左前下方横向连杆固定到前副车架。
190 Nm (140.1 lbs-ft)
TIp
推荐使用以下工具

21 毫米套筒
紧固将左前下方横向连杆固定到支柱的螺栓和螺母。
106 Nm (78.2 lbs-ft)
TIp
推荐使用以下工具

21 毫米套筒
移走左前悬架下方的托臂支架。
拆下用于固定轮毂轴承千斤顶适配器的带耳螺母（5 个），然后将轮毂轴承千斤顶适配器从车辆上拆下。
安装将左前制动盘固定到左前轮毂轴承的螺栓。
5 Nm (3.7 lbs-ft)
TIp
推荐使用以下工具

10 毫米套筒扳手
重复第37步至第45步，完成车辆右侧相关操作。
安装新的螺母，将左前横拉杆球头固定到左前悬架转向节，然后对车辆右侧重复此步骤。
180 Nm (132.7 lbs-ft)
TIp
推荐使用以下工具

22 毫米深套筒
安装前平衡杆。请参阅平衡杆 - 前 ((拆卸和更换))。
安装前饰板总成。请参阅前保险杠饰板 ((拆卸和安装))。
连接转向机电机连接器（2 个）。
安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
连接低压电源。请参阅低压电源（锂）（断开和连接） (Modify)。
安装高效分子空气 (HEPA) 过滤器总成。请参阅滤清器 - HEPA 和活性炭 ((拆卸和更换))。
拆下方向盘托架。
升起左前车窗，关闭左前车门。
将车辆从举升机上移走。
请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
