第一排 - 腰部座椅安全带预紧器 - 左 ((拆卸和更换))
校正代码
2010010102
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-20: 添加了“如需通过本程序诊断辅助约束系统 (SRS) ，请使用 PROC_RCM_DISARM”的说明。
- 2026-02-13: 添加了断开/连接低压电源的步骤。
警告
通过执行本程序诊断车辆辅助约束系统 (SRS) 时，为避免任何气囊和预紧器展开，请禁用约束控制模块。重新安装所有车辆辅助约束系统部件后，请重新启用约束控制模块。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将腰带预紧器固定到座椅滑轨的螺栓 |
 40 Nm (29.5 lbs-ft) |
|
更换 | 1117248-00-A |
拆卸
-
拆下驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶员座椅 ((拆卸和更换))。
注无需将 8 通和腰部支撑开关总成从外侧护板上拆下。
- 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
-

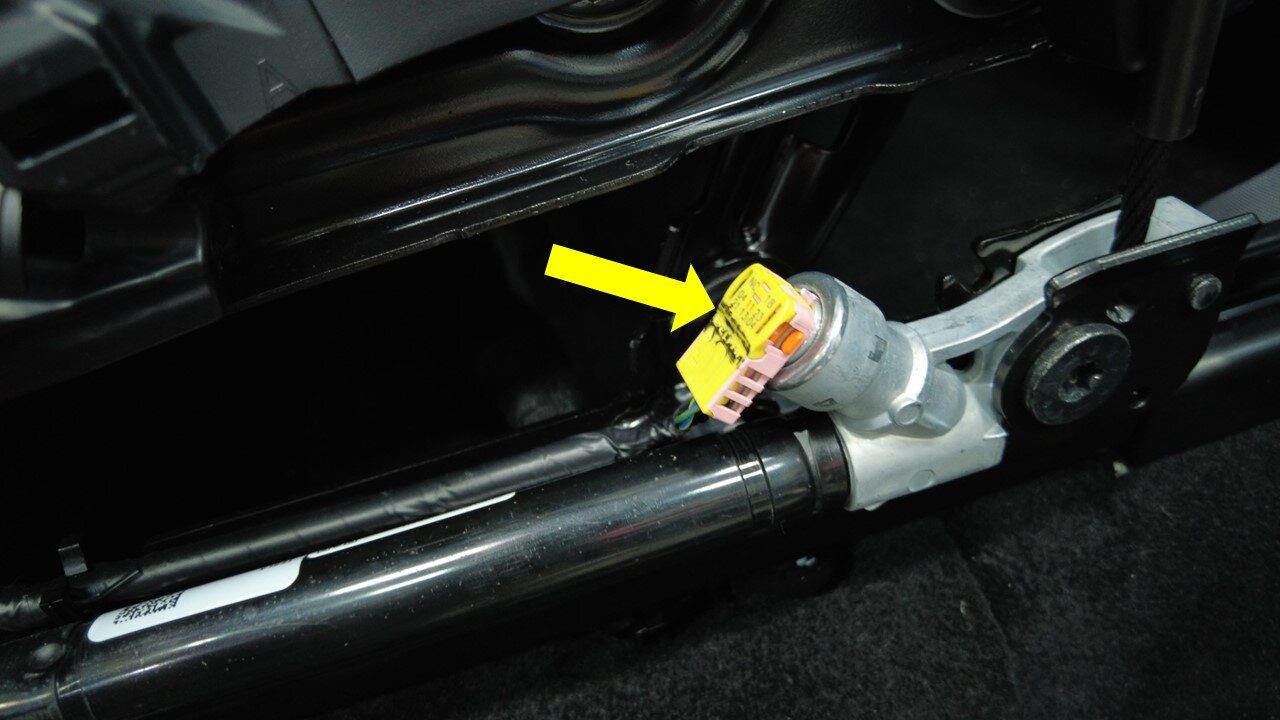

断开预紧器上的电气连接器。
-

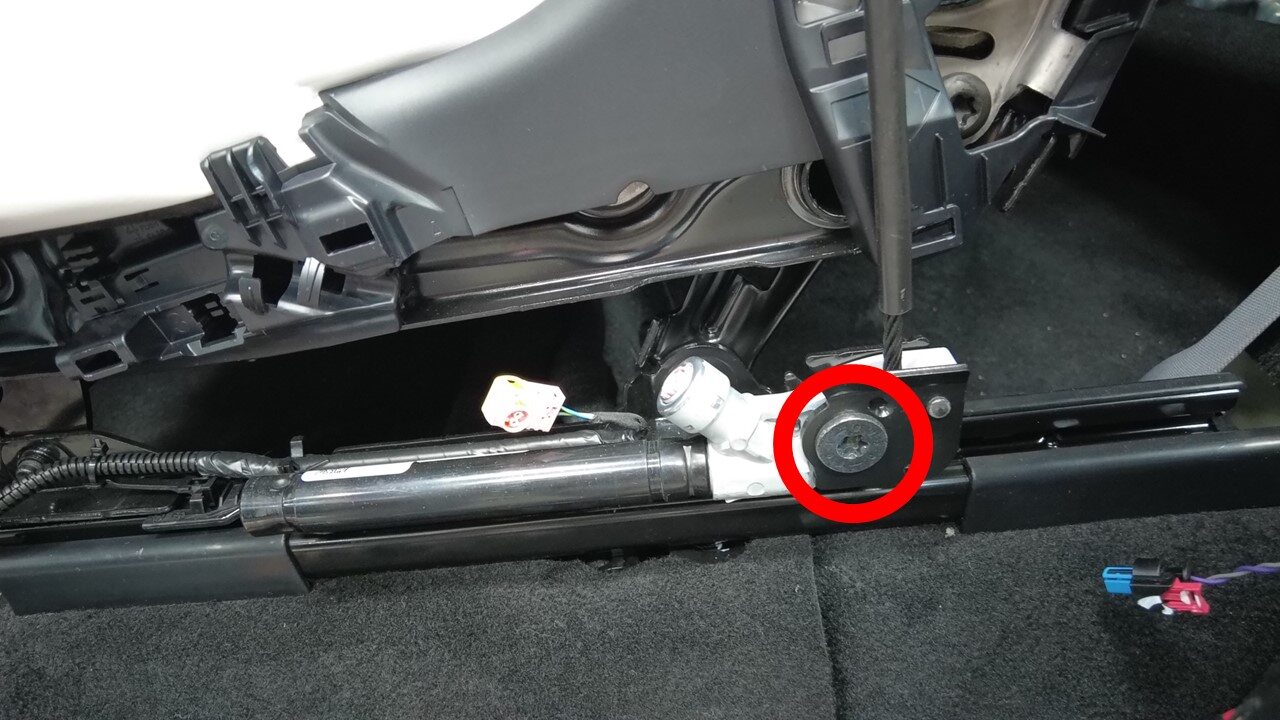

拆下并弃用将安全带预紧器固定到座椅滑轨的螺栓。
TIp推荐使用以下工具
- 梅花 T50 套筒
-

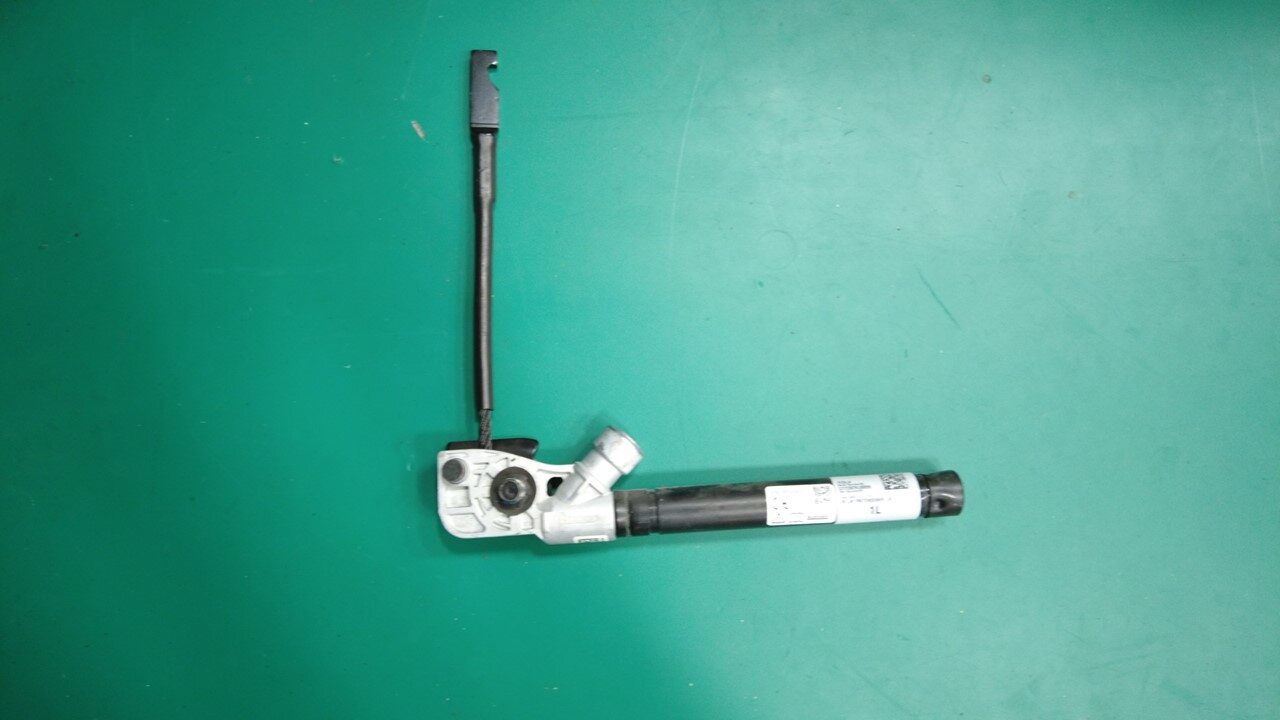

将安全带预紧器从座椅滑轨上拆下。
安装
-
安装新的螺栓，将安全带预紧器固定到座椅滑轨。40 Nm (29.5 lbs-ft)TIp推荐使用以下工具
- 梅花 T50 套筒
-

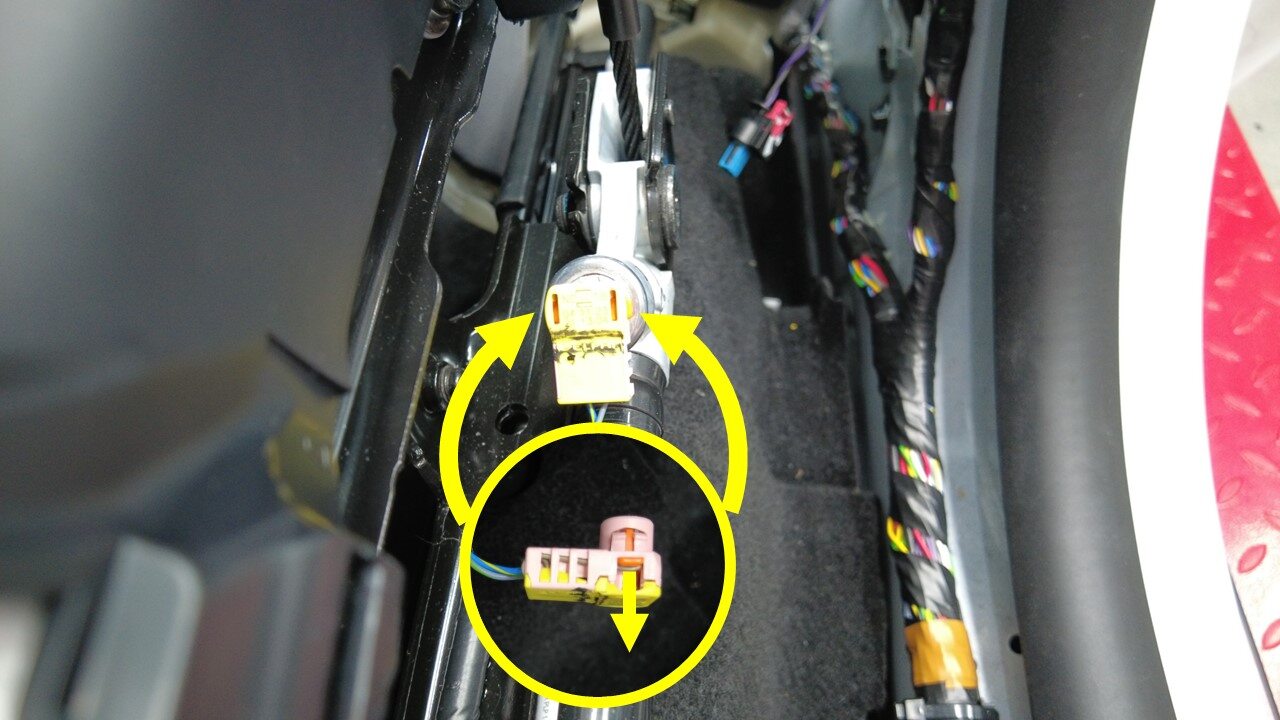

将电气连接器与预紧器相连。
- 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 安装驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶员座椅 ((拆卸和更换))。
